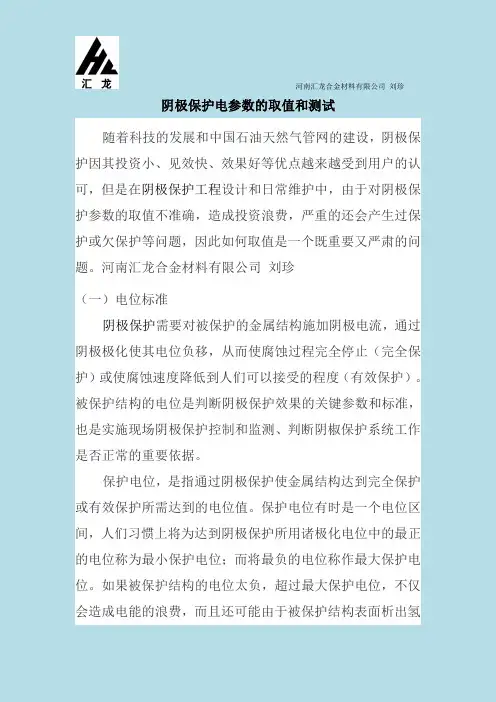

河南汇龙合金材料有限公司刘珍阴极保护电参数的取值和测试随着科技的发展和中国石油天然气管网的建设，阴极保护因其投资小、见效快、效果好等优点越来越受到用户的认可，但是在阴极保护工程设计和日常维护中，由于对阴极保护参数的取值不准确，造成投资浪费，严重的还会产生过保护或欠保护等问题，因此如何取值是一个既重要又严肃的问题。
河南汇龙合金材料有限公司刘珍（一）电位标准阴极保护需要对被保护的金属结构施加阴极电流，通过阴极极化使其电位负移，从而使腐蚀过程完全停止（完全保护）或使腐蚀速度降低到人们可以接受的程度（有效保护）。
被保护结构的电位是判断阴极保护效果的关键参数和标准，也是实施现场阴极保护控制和监测、判断阴椒保护系统工作是否正常的重要依据。
保护电位，是指通过阴极保护使金属结构达到完全保护或有效保护所需达到的电位值。
保护电位有时是一个电位区间，人们习惯上将为达到阴极保护所用诸极化电位中的最正的电位称为最小保护电位；而将最负的电位称作最大保护电位。
如果被保护结构的电位太负，超过最大保护电位，不仅会造成电能的浪费，而且还可能由于被保护结构表面析出氢河南汇龙合金材料有限公司刘珍气，造成表面涂层严重剥落或导致金属的氢脆，即出现过保护的情况。
保护电位的数值与被保护金属的种类及其所处的环境等因素有关。
不少国家已将保护电位列入了各种标准和规范中，可供阴极保护设计参考。
表7一9一30取自英国标准所制定的《阴极保护实施规范》，给出了一些金属在海水和土壤中进行阴极保护时的保护电位值。
美国腐蚀工程师协会（NACE）在《埋地和水下金属管道外部腐蚀控制推荐规范》RP一01一69(1983年）的标准中，对阴极保护准则做出了某些规定。
对于在天然水和土壤中的钢和铸铁构筑物，规定保护电位至少应为一0.85V（相对于饱和Cu/Cuso、参比电极，即SCSE）。
同时提出有关阴极保护的电位移动原则，认为通过施加阴极电流使被保护结构的电位从其开路电位负移300mV，便可使中性水溶液和土壤中的钢铁结构得到有效保护。
