超级详细机电工程实体质量创优细部做法

六、创优工程重点部位及细部做法1、主体结构主体结构是确保建筑物安全使用的根本保证，不能有任何影响使用功能的质量问题和危及结构安全的隐患。

梁柱节点要方正，截面尺寸要准确，要做到内实外光，不能有裂缝、渗水、漏水等现像。

填充墙砌块砌筑灰缝要饱满、均匀，表面要平整，墙柱马牙槎留置、墙顶混砖要规范。

如下图有示：梁、柱模板施工图示柱钢筋定位图砼施工质量图示←地下室底板施工质量砖砌体施工质量图示2、地下室地下室表面要平整，表面不能有裂缝、麻面、起灰，做到无积水、无渗漏；地沟槽尺寸准确、坡度（向）正确，抹灰平整密实；沟盖板表面与地面要求平齐，缝隙均匀、严密；设备基础应与地面作法一致，有水、有油设备基础应有集中措施；刚性找平地面应设分格缝，缝距不大于6.0m，且在柱脚位置要交圈；敷贴地面表面要平整，对缝要准确，缝宽窄应一致，力求能做到“三同缝”，管道安装要整齐规范、标识清楚。

地下室施工质量要求如下图所示：地下室做法图示1地下室做法图示2地下室管道安装做法3、卫生间卫生间防水要到位，要做二次浸水试验。

排水坡度、坡向要正确，不能有渗漏。

卫生器具、蹲（坐）式便器、小便斗、开关、插座、洗脸台、地漏、拖把池等，必须与装饰密切配合，做到地砖、墙砖、顶棚的排列与器具的安装标高，方位共同考虑。

力求做到“三同缝”如墙、地砖、吊顶、经纬线对齐；“六对齐”如洗脸色板上口墙砖缝对齐；台板立面档板与墙砖对齐；镜子上、下水平缝对齐，两侧对称、竖缝对齐；门上口和水平缝、立框和砖模数对齐；小便器、落地、上口、墙缝、两边和竖缝对齐；电线、电器开关、插座，上口水平缝对齐。

“一居中”即吊灯、地漏，包括对地砖、插座、吊顶、开关等居中布置；“一中心”即地漏在地板砖中心。

墙的排砖要有序，不能和安装形成杂乱无章。

等；隔板底部要有防锈措施，洗脸下支架安装牢固、防锈到位、排线（管）整齐、固定牢靠。

卫生间施工质量要求如下图所示：卫生间三同缝图示一居中、二对齐一中心施工图示4、屋面（1）屋面防水、找平、排气孔及通气孔。

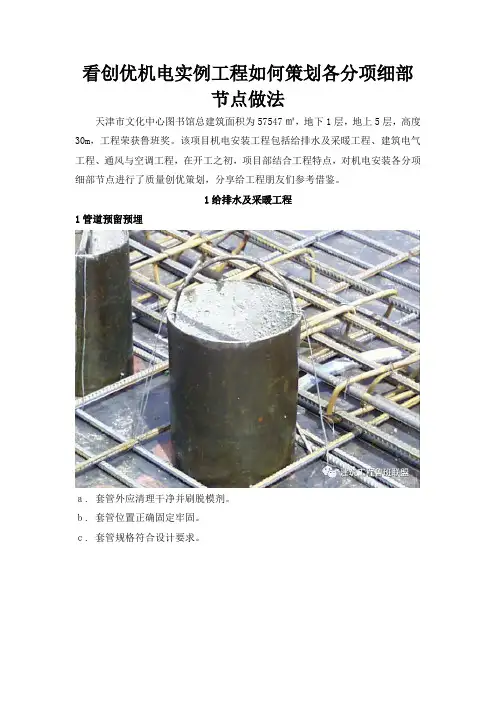

看创优机电实例工程如何策划各分项细部节点做法天津市文化中心图书馆总建筑面积为57547㎡，地下1层，地上5层，高度30m，工程荣获鲁班奖。

该项目机电安装工程包括给排水及采暖工程、建筑电气工程、通风与空调工程，在开工之初，项目部结合工程特点，对机电安装各分项细部节点进行了质量创优策划，分享给工程朋友们参考借鉴。

1给排水及采暖工程1管道预留预埋ａ. 套管外应清理干净并刷脱模剂。

ｂ. 套管位置正确固定牢固。

ｃ. 套管规格符合设计要求。

ａ. 墙体防水套管安装。

ｂ. 套管内及两侧应刷锈漆。

ｃ. 套管固定应采用附加筋固定，附加筋应绑扎在结构主筋上，不得采用焊接。

ｄ. 套管应固定牢固，位置正确。

2管道支吊架安装•位置正确，埋设平整牢固。

•与管道接触应紧密，固定应牢靠。

•滑动支架应灵活，滑托与滑槽两侧间应留有3~5mm的间隙，并留有一定的偏移量。

•无热伸长管道的吊架、吊杆应垂直安装，若吊架、吊杆上为槽钢则槽钢朝向应一致。

•有热伸长管道的吊架、吊杆应向膨胀的反方向偏移。

•固定在建筑结构上的管道支、吊架，不得影响结构的安全。

•支架间距符合规范要求。

•空调管吊架安装，木托与管道接触严密，木托外径与保温层相平齐。

空调管道固定支架采用门形架。

• UPVC排水管道吊装应使用专用吊卡。

•水泵出入口管道应单独设立支架。

支架位置应放在减振喉之后以免影响减振效果。

•空调水立管支架安装。

支架固定在地面上。

管道与支架间距必须留出保温层的厚度。

空调管道与支架接触必须加木拖。

木拖与管道接触应紧密无缝隙。

•成排管道吊装应与设计协商尽量吊装在一个吊架上。

管道坡度一致。

吊架与吊架的间距应满足最小管道的要求。

吊架排列整齐，吊杆垂直固定牢固美观。

3管道安装节点控制ａ. 管道连接符合要求。

ｂ. 丝扣外漏2~3扣，外露丝扣麻头清理干净。

ｃ. 丝扣外露处涂刷防锈漆。

ａ. 管道连接采用法兰连接。

ｂ. 法兰与管道中心线垂直。

ｃ. 法兰垫片符合要求。

ｄ. 螺栓连接整齐，朝向一致，外露2~3扣。

机电工程质量创优策划(最终版)机电工程质量创优策划编制单位：___编制日期：2010年1月18日一、工程概况福州海峡国际会展中心工程包括两个展览中心H1、H2和一个会议中心C区，地下一层，展览中心地上3层，会议部分地上4层，顶棚为弧形钢结构屋面，建筑面积约38万平方米。

整个工程机电安装体量大、系统多、专业齐全，目前正处施工高峰期。

主要包括室内给排水工程、消防工程、通风空调工程、电气工程、智能建筑、音响及会议系统工程、电梯工程、燃气工程、厨房设备供应及安装工程、舞台设施工程、景观工程等。

二、质量目标总体质量目标是确保分部分项工程验收一次性合格率100%，竣工验收一次性合格。

同时，还要确保获得福建省“闽江杯”和中国建筑工程“鲁班奖”。

三、工程施工特点和难点1、本工程特殊的影响力福州海峡国际会展中心工程是福建省政治协商会议、___、国际大型会议、综合性大型展览的场所，是福建省新的标志性建筑之一，其社会影响巨大。

2、工程体量大，工期紧本工程建筑面积㎡，仅四层，为超大型建筑，其中单层（地下一层）建筑面积㎡，总造价约25亿元。

于2008年9月开工，2010年5月18日布展使用，工期很紧。

3、专业覆盖面广，专业交叉施工协调难度大由于机电工程体量大、系统多、专业齐全，施工中专业交叉施工协调难度大，需要充分协调各个专业之间的施工进度和工作内容，确保施工质量。

本工程涉及多个机电安装专业，而鲁班奖策划是一个系统工程，需要整体协作才能实现。

因此，各机电专业施工单位应该齐心协力，在按照机电管线综合图统一组织现场施工的同时，更应该密切配合，统一标准和做法，注重细节，全力支持主体结构工程，以实现创优目标。

五、质量保证体系1、建立由指挥部、各机电项目部和施工队组成的质量保证体系网络，由___负责整体策划和组织实施。

各机电项目部应认真执行，并根据各区域特点将质量目标分解、细化，层层落实。

各机电项目部经理应为本单位的创优直接责任人，项目总工应全力做好技术性策划，专业质检员和专业工程师应负责监督检查落实，同时建立各项质量管理制度，以确保质量目标的实现。

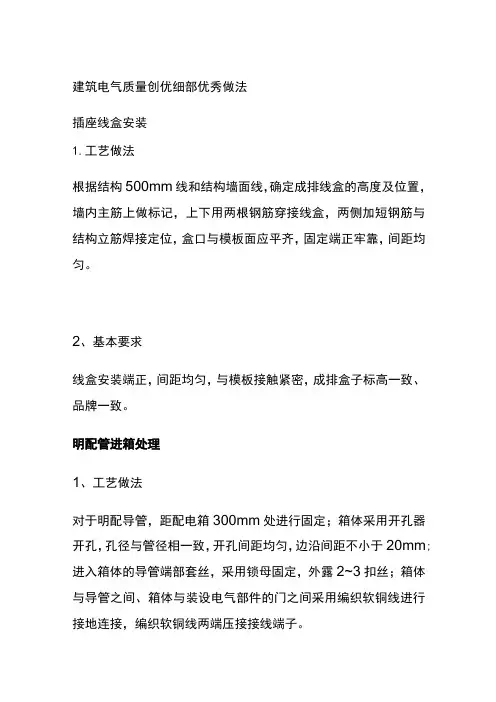

建筑电气质量创优细部优秀做法插座线盒安装1.工艺做法根据结构500mm线和结构墙面线，确定成排线盒的高度及位置，墙内主筋上做标记，上下用两根钢筋穿接线盒，两侧加短钢筋与结构立筋焊接定位，盒口与模板面应平齐，固定端正牢靠，间距均匀。

2、基本要求线盒安装端正，间距均匀，与模板接触紧密，成排盒子标高一致、品牌一致。

明配管进箱处理1、工艺做法对于明配导管，距配电箱300mm处进行固定；箱体采用开孔器开孔，孔径与管径相一致，开孔间距均匀，边沿间距不小于20mm;进入箱体的导管端部套丝，采用锁母固定，外露2~3扣丝；箱体与导管之间、箱体与装设电气部件的门之间采用编织软铜线进行接地连接，编织软铜线两端压接接线端子。

2、基本要求管口进箱高度不大于5mm,护口齐全，一管一孔，上下索母上紧。

箱（柜）内辘1.工艺做法先将线（缆）理顺，按照100~200mm的间距用尼龙扎带进行绑扎，拐角两侧30~50mm及分支处应设扎带，按照黄色（L1）、绿色（L2）、红色（L3）、淡蓝色（N）、黄绿相间色PE）分别接入A相、B相、C相、N线、PE线端子上，多股线应压接线端子；标识，应在MPE端子排附近刻写或粘贴〃N"、〃PE〃标识，进入配电盘的外部回路应扎回路牌，进入配电盘的控制线在导线套上号码管；接地，配电箱（柜）的接地螺栓、箱门上的接地螺栓、电源进线回路的PE线、配电箱馈出各个回路的PE线、与配电箱连接金属导管均应PE端子直接连接，导通良好。

2、基本要求线（缆）绑扎牢固，相序正确，配线整齐，接地可靠，每个端子压线不多于2根。

桥架直线段连接1、工艺做法按图测量、放线、定位；支架安装时，应挂线或弹线找直,用水平尺找平，以保证成排支架安装后横平竖直；桥架用连接片连接（或连接段链接），垫圈、弹簧垫、螺母紧固，螺母应位于桥架外侧。

除镀锌桥架外，相邻段桥架之间应采用不小于4mm2软铜线做接地跨接。

在桥架外，沿桥架全长敷设不小于①8的圆钢或25×4镀锌扁钢接地干线,每个支架和接地干线可靠跨接，接地干线刷黄绿相间油漆。

N区区区区区区区区装饰装修及机电安装工程目录C O N T E N T01前言0203装饰装修技术要点04机电安装技术要点总结分一第部前言创奖创优过程管理及技术要点PART-01前言为进一步促进各项目后续创奖工作的全面提升，贯彻“目标开工即定，设计一次到位，施工一次成优，减少二次投入”的思想，使项目管理人员和一线作业人员在施工过程中少走弯路，做到装修+机电安装工程细部节点做法集成化、共享化、规范化，根据2023年公司授课安排编制此装修及机电安装做法指引。

本指引收列内容主要来源于建工创奖细部做法及业内优秀项目案例。

分二第部装饰装修技术要点创奖创优过程管理及技术要点PART-02第二章1、蹲便器或座便器安装对缝、居中，成型美观；2、瓷砖套割精美，缝隙均匀，无毛刺；3、砖缝宽度应为1-2mm；4、地砖铺设完毕，72小时内不得放置重物及踩踏；5、蹲便器与座便器与地砖周围进行打胶处理。

蹲便居中装饰装修技术要点⏹1、墙地砖排版时做到墙砖压地砖，避免后期地砖伸缩开裂；⏹2、地砖与墙砖讲究对缝、错缝，拼缝横平竖直、均匀一致；⏹2、砖缝宽度应为1-2mm，后期进行擦缝或进行美缝处理；⏹3、墙砖铺贴方式一般分为竖贴或者横贴；⏹4、墙砖遇到阳角位置，采用阳角条进行包封处理，安全美观。

墙地砖铺贴⏹1、地面地漏安装种类分为“对角线切割铺贴、错位式铺贴、四边切方式、半对角线铺贴、边缘中断式、十字型铺贴居中”，缝隙均匀，无毛刺；⏹2、地漏做工精细，排水通畅，拼缝均匀，地漏300mm范围内做3%的坡；⏹3、地漏下水管设计应设计存水弯，未设计时，采购过程中增加防臭漏芯。

地漏做法1、踢脚线种类：瓷砖、钢制、木制、 水泥砂浆类、涂料、PVC；2、踢脚线与墙面及地面缝隙顺直、收口合理、打胶顺直，阴阳角方正、对缝严密；3、金属踢脚线出墙一致、美观、易清洁；4、靠墙角的踢脚线预留10mm左右的伸缩缝；5、墙角处，踢脚线相交位置，踢脚线边缘要做成45度角裁切；6、踢脚线常见的长度为2m，为了将踢脚线固定得更牢，钻孔的间隔应在400mm左右。

第七章机电安装质量创优措施第一节、创优组织保证措施一、建立可靠的质量保证体系根据总承包质量保证体系图，建立机电安装质量保证子体系，制订岗位责任制和质量管理制度，明确分工职责，落实到人，保证体系高效地运转，按既定的质量目标圆满地完成施工任务。

现场建立如图7-1所示机电安装工程质量保证体系执行线上所有施工人员的主要任务是根据规范、标准、施工组织设计或施工方案的要求去组织施工，保证和提高各道工序的安装质量，以工序质量来保证工程质量。

施工人员还需结合施工实际情况，针对容易产生质量问题的某些工序，找出原因，采取预防措施，在施工中分工序加以控制，起到事先预防的作用。

监督线上质检人员的主要任务是以质量标准为依据，对材料、配件、加工件、设备、各施工工序、分项工程及分部工程进行质量检验，起到质量把关的作用。

为了做好质量检验工作，实施过程中需采取一些切实措施，做到四个统一，即统一检验标准，统一检测方法，统一检验内容，统一检验工具。

施工过程中当监督线和执行线两者意见不一致时，应以监督线意见为准，行使质量否决权，直至整改符合要求为止。

实践表明，现场建立这样的质量保证体系开展工作，不但可以大大提高施工人员的质量意识，重视质量控制，还可以增强质检人员的责任感，严格把好检验签证关。

二、开展QC小组等质量管理活动1.现场成立由安装施工员组成的全面质量管理小组，对现场经常出现的质量问题运用统计技术（如排列图、因果图、调查表等方法）分析质量缺陷产生原因，制定对策，及时整改。

2.全员参与：在实施创建精品工程的过程中，通过各种宣传手段，将创造精品的意识树立于每个员工的头脑中，自觉地以精品的意识和标准衡量和计划每一项工作。

3.在影响工程质量的关键部位和重要工序设置控制点，如在走道内安装复杂部位和明装部位及全部隐蔽工程设立以安装主管牵头的检查小组实施控制。

4.建立高效灵敏的质量信息反馈系统,以安装施工员（工程师）作为信息的收集和反馈传递的主要人员，针对存在的问题,进行及时调整施工部署，纠正偏差。

机电工程创优细部节点做法，详细总结！一、安装工程通用部分1、设备间设备、管线综合布置1.材料：电子版设计图纸、图纸会审纪要、设备技术参数资料。

2.工具：计算机、CAD软件或三维设计软件。

3.工序：安装电子版原设计图→ 各专业图纸叠加→ 找出管线碰撞点→ 调整管线空间位置消除碰撞→ 确定支架形式→ 绘制综合布置图→ 设计单位确认→ 施工。

4.工艺方法：（1）在设备、管线参数确定后，设备间机电工程施工前完成深化设计；设备间安装工程施工前，经业主向原设计单位索要各专业电子版设计图纸，在计算机上安装CAD软件及电子版设计图纸。

（2）利用CAD或三维深化设计软件对安装各专业图纸进行叠加，找出管线、设备碰撞位置。

（3）对于碰撞的管线、设备，调整时应遵循下列原则：①确定设备和设备相连的管、配件尺寸及管线进出口位置；②排布达到设备的进出口，设备基础的中心线或外边沿、设备中心线或边沿、立管中心线、支架、仪表、阀门操作手柄等标高、朝向一致；③管线宜靠近墙、梁集中合理布设。

（4）形成的深化图，提交原设计单位确认后实施；（5）安装各专业统一按照深化设计图规定的空间位置进行设备间施工（距离弯头500mm范围内应设置支吊架）。

5.控制要点：成行成线、维护方便、按照综合管线布置图施工。

6.质量要求：设备、管线排列整齐，成行成排，部件标高、朝向一致。

7.做法详图：8.实例图：2、电气竖井1.材料：电子版设计图纸、图纸会审纪要。

2.工具：钢卷尺、红外放线仪、计算机、CAD软件或三维设计软件3.工序：核对预留孔洞→ 计算机排版→ 调整设备位置、标高→ 绘制布置图→ 根部处理→ 施工。

4.工艺方法：（1）根据设计图纸、桥架容量及尺寸、配电箱尺寸，核对竖井管线设备位置及孔洞预留尺寸、位置，利用CAD或三维深化设计软件布置电井内设施；（2）排布应遵循下列原则：①强弱电分开，且相对集中；② 配电箱应沿墙整齐排列，同范围箱体下沿标高一致。

单独箱体安装时，箱体高度600mm以内，底边距地1.5m；箱体高度600～800mm，底边距地1.2m；箱体高度800～1000mm，底边距地1.0m；箱体高度1000～1200mm，底边距地0.8m；箱体高度1200mm以上落地安装；预留空间满足安全距离及检修空间要求；③支架形式应统一，固定牢靠；④电井内水平接地支线应敷设到所有管线设备就近位置，与设备连接可靠；⑤电井应设门槛，桥架、插接母线在地面或穿楼板地面处有不低于50mm的挡水台，桥架、插接母线穿楼板处应做20～30mm防火封堵，顶部设置防火托板，加装饰圈。

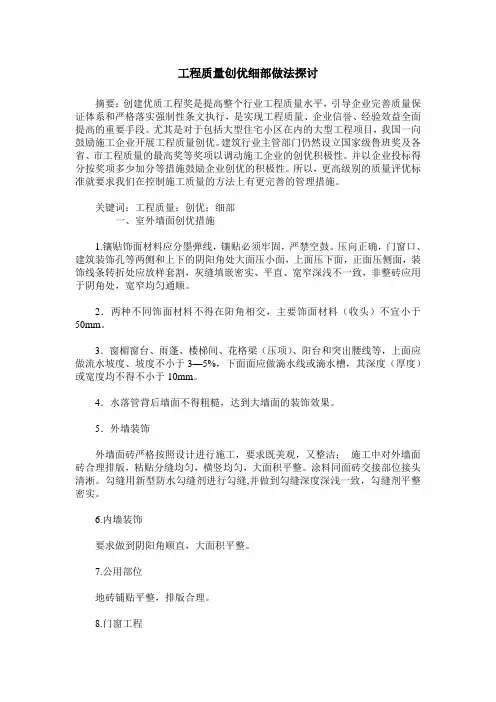

工程质量创优细部做法探讨摘要：创建优质工程奖是提高整个行业工程质量水平，引导企业完善质量保证体系和严格落实强制性条文执行，是实现工程质量、企业信誉、经验效益全面提高的重要手段。

尤其是对于包括大型住宅小区在内的大型工程项目，我国一向鼓励施工企业开展工程质量创优。

建筑行业主管部门仍然设立国家级鲁班奖及各省、市工程质量的最高奖等奖项以调动施工企业的创优积极性。

并以企业投标得分按奖项多少加分等措施鼓励企业创优的积极性。

所以，更高级别的质量评优标准就要求我们在控制施工质量的方法上有更完善的管理措施。

关键词：工程质量；创优；细部一、室外墙面创优措施1.镶贴饰面材料应分墨弹线，镶贴必须牢固，严禁空鼓。

压向正确，门窗口、建筑装饰孔等两侧和上下的阴阳角处大面压小面，上面压下面，正面压侧面，装饰线条转折处应放样套割，灰缝填嵌密实、平直、宽窄深浅不一致，非整砖应用于阴角处，宽窄均匀通顺。

2．两种不同饰面材料不得在阳角相交，主要饰面材料（收头）不宜小于50mm。

3．窗楣窗台、雨蓬、楼梯间、花格梁（压项）、阳台和突出腰线等，上面应做流水坡度、坡度不小于3—5%，下面面应做滴水线或滴水槽，其深度（厚度）或宽度均不得不小于10mm。

4．水落管背后墙面不得粗糙，达到大墙面的装饰效果。

5．外墙装饰外墙面砖严格按照设计进行施工，要求既美观，又整洁；施工中对外墙面砖合理排版，粘贴分缝均匀，横竖均匀，大面积平整。

涂料同面砖交接部位接头清淅。

勾缝用新型防水勾缝剂进行勾缝,并做到勾缝深度深浅一致，勾缝剂平整密实。

6.内墙装饰要求做到阴阳角顺直，大面积平整。

7.公用部位地砖铺贴平整，排版合理。

8.门窗工程采用按照设计要求进行二次细化设计，选择优质门窗。

门窗四周聚氨酯发泡填充密实，四周密封胶打抹均匀、无遗漏，必须做到窗框四周不渗水，五金件的安装位置适宜，开启灵活。

9.外墙保温采用保温与装饰一体化。

推荐以下五种方法：（1）EPS板薄抹灰外保温系统（2）胶粉EPS颗粒保温浆料外保温系统（3）现浇混凝土复合无网EPS板外保温系统（4）现浇混凝土复合EPS钢丝网架板外保温系统（5）机械固定EPS钢丝网架板外保温系统二、墙横竖线角创优措施1．在阳台镶贴块材宜割成45°角，使得楞角直观、顺直、清水角不得弯曲。

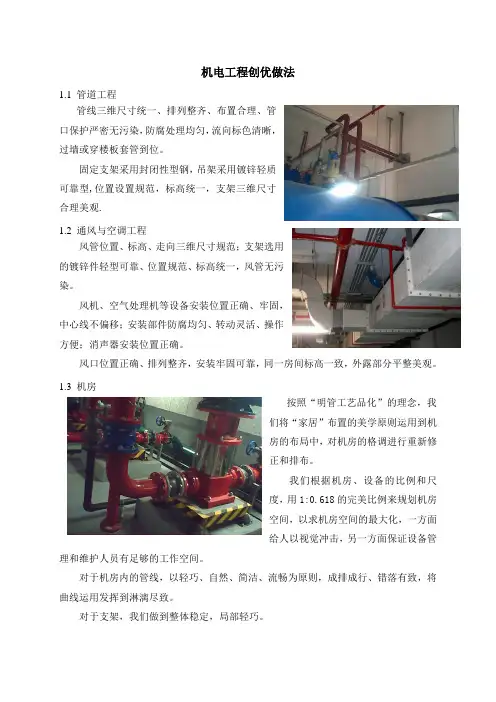

机电工程创优做法1.1 管道工程管线三维尺寸统一、排列整齐、布置合理、管口保护严密无污染，防腐处理均匀，流向标色清晰，过墙或穿楼板套管到位。

固定支架采用封闭性型钢，吊架采用镀锌轻质可靠型,位置设置规范，标高统一，支架三维尺寸合理美观.1.2 通风与空调工程风管位置、标高、走向三维尺寸规范；支架选用的镀锌件轻型可靠、位置规范、标高统一，风管无污染。

风机、空气处理机等设备安装位置正确、牢固，中心线不偏移；安装部件防腐均匀、转动灵活、操作方便；消声器安装位置正确。

风口位置正确、排列整齐，安装牢固可靠，同一房间标高一致，外露部分平整美观。

1.3 机房按照“明管工艺品化”的理念，我们将“家居”布置的美学原则运用到机房的布局中，对机房的格调进行重新修正和排布。

我们根据机房、设备的比例和尺度，用1:0.618的完美比例来规划机房空间，以求机房空间的最大化，一方面给人以视觉冲击，另一方面保证设备管理和维护人员有足够的工作空间。

对于机房内的管线，以轻巧、自然、简洁、流畅为原则，成排成行、错落有致，将曲线运用发挥到淋漓尽致。

对于支架，我们做到整体稳定，局部轻巧。

对于设备、管道的色标，我们努力做到与室内任何环境格调保持和谐，简约高档。

1.4 电气工程管、线间距均匀、排列整齐、横平竖直、位置准确；配管走向合理、连接紧密、管口光滑、护口齐全。

箱、盒位置准确、跨接规范、连接可靠，产品保护措施得当无污染；配电箱盘内接线整齐、回路编号齐全、正确。

支架镀锌均匀、轻型牢固、间距统一、跨接规范可靠、无污染。

避雷网支持件间距均匀，避雷针体垂直度偏差不大于顶端针杆的直径。

接地体位置正确、牢固。

电缆转弯和分支处不紊乱、走向整齐清楚；电缆标志桩、标志牌清晰齐全。

电气灯具内外干净明亮，成排灯具安装在一条中心线上；开关、插座标高位置正确、安装竖直、盖板紧贴墙面、四周无缝隙、表面清洁。

1．地库成排线槽安装样板：说明：1）定位明确，排列整齐，布置美观；2）连接可靠，接地跨接明晰；2．吊顶内灯头软管线交接样板：说明：1）吊顶施工前，电源线头分开绝缘包紧，以防短路漏电；2）吊顶施工前，软管盘紧，以免损坏；3．强电间配电箱进出线采用线槽配线样板：说明：1）箱柜安装标准；2）线槽垂直美观；3）连接紧密，跨接可靠；2管线综合1．各专业管线优化、设备参数校核计算、安装节点详图绘制；2．通过机电管线水力计算，合理选择各种管道管径，减少空间浪费。

各机电分项工程细部节点创优做法㈠通风与空调工程通风系统管道支吊架安装1、空调风管吊架安装，风管吊架角钢上下都应加螺母而且下面应加双螺母固定。

吊杆螺栓孔应钻孔。

2、吊架安装应垂直，间距符合规范要求吊架间距不大于3M。

3、空调风管应加木托，木拖厚度不小于保温材料厚度。

4、吊杆与风管之间距离为30mm。

5、当风管弯头大400mm时，应单独加支吊架。

风管三通处应单独加吊架。

6、保温风管的支吊架宜设在保温层外部，不得坏保温层。

风管道安装1、风管法兰垫料的厚度宜为3～5 毫米。

垫料与法兰平齐，不得挤入管内。

2、风管连接时，法兰螺栓穿接方向应与风管内空气的流动方向相同,且螺丝长度应长短一致。

出螺母长度2-3 扣。

3、风管连接件均为镀锌件。

连接螺栓规格正确，间距小于120mm。

4、风管穿伸缩缝处应采用软连接，软管长度为伸缩缝宽度加100mm。

5、柔性管应松紧适度长度为150～250mm，不得有扭曲、受力现象，不得用柔性软管做变径管使用。

6、柔性管与法兰组装可采用钢板压条的方式，通过铆接使二者连接起来，铆钉间距为60－80mm。

不得使用软连接做变径使用。

风管保温1、管道保温层与管道应紧贴、密实，不得有空隙和间断，表面平整、园弧均匀。

管道穿墙、穿楼板处保温层应同时过墙过板，保温层与支架处接缝应严密，不应将支架包成半明半暗状态。

管道保温用金属壳做保护层，其搭口应顺水，咬缝应严密、平整。

2、保温时，所用工具应足够锋利，下料应准确合理，胶和保温钉的分布应均匀。

3、法兰处保温必须单独下料粘接，保温层厚度必须与风管相同。

4、保温风管在支吊架处所垫木方厚度应与保温层厚度一致，并采取相应防腐措施。

风管标识1、通风管道标识应字迹清晰醒目，介质流动方向正确。

采用油漆涂刷颜色要正确。

用不干胶粘贴应间距均匀，分布合理。

成排管道表识应排列整齐美观。

设备标识应固定牢固，高度合理。

风口安装1、风口安装时，所有风口横平竖直，处于一条直线，且确保风口与吊顶板结合紧密。

量管理制度，明确分工职责地完成施工任务。

安装工程质量保证管道施工员保温油漆班组机电设备安装工程质量保证体系检验工作，实施过程中需采取一些切一检测方法，统一两者意见不一致时，应量管理活动员组成的全面质量管理小、因果图、调查表等方法）分析以安装施工员行及时调量管理人员，量目标，将质量目标层层分解，进的管理手段强质量管理的基于一般分部分项工程可由现场责效的过程控制，并将技术交底资料反馈到资料员手中。

㈡工程技术资料的管理1.管理与职责工程施工技术资料是工程建设及竣工交付使用的必备条件，也是对工程进行检查验收、管理、使用、维护、改建和扩建的依据。

工程施工技术资料的编制、整理应按天津市建筑安装工程资料管理规程和建筑工程施工质量验收统一标准执行。

技术资料应随施工进度及时整理，按专业系统归类，认真进行填写，做到字迹清楚。

项目齐全，记录准确，真实地反映工程的实际情况。

2.内容与要求主要原材料、成品、半成品、构配件出厂质量证明和质量试(检)验报告。

材料进场后，及时进行检验，合格后才可以使用。

施工试验记录：施工试验按规定随机取样，试验数据不允许涂改、伪造，保证真实可靠。

要及时、准确、认真地作好施工日记，使施工日记能真实地反映工程的施工情况。

技术交底：责任工程师对施工班组进行书面技术、安全交底, 并有交底人和接受人签字。

工程质量检验批：按照GB50242-2002建筑给水排水及采暖工程施工质量验收规范和GB50303-2002建筑电气工程施工质量验收规范执行。

竣工验收资料：单位工程完工后，施工单位要仔细填写质量保证资料检查核对表、单位工程观感质量评定表和单位工程质量评定表报总装备部天津地区工程质量监督站验收核定。

竣工图：按照天津市编制建筑安装工程竣工档案和资料的具体要求绘制竣工先将技术资料报市质检站理安排工序，上、下工序之间做好交接工作和相避免破坏和污染。

采取：“护一、水暖管道安装工程、无毛刺，壁厚均匀符合要求，端固定在建筑结构上的管道支、吊架，不得影响管水平安装的支架1.17 空调（风、水）管道支吊架1.管道竖井布置应合理，管道间距合理。
