创优工程的细部做法照片(2018年培训)

六、创优工程重点部位及细部做法1、主体结构主体结构是确保建筑物安全使用的根本保证，不能有任何影响使用功能的质量问题和危及结构安全的隐患。

梁柱节点要方正，截面尺寸要准确，要做到内实外光，不能有裂缝、渗水、漏水等现像。

填充墙砌块砌筑灰缝要饱满、均匀，表面要平整，墙柱马牙槎留置、墙顶混砖要规范。

如下图有示：梁、柱模板施工图示柱钢筋定位图砼施工质量图示←地下室底板施工质量砖砌体施工质量图示2、地下室地下室表面要平整，表面不能有裂缝、麻面、起灰，做到无积水、无渗漏；地沟槽尺寸准确、坡度（向）正确，抹灰平整密实；沟盖板表面与地面要求平齐，缝隙均匀、严密；设备基础应与地面作法一致，有水、有油设备基础应有集中措施；刚性找平地面应设分格缝，缝距不大于6.0m，且在柱脚位置要交圈；敷贴地面表面要平整，对缝要准确，缝宽窄应一致，力求能做到“三同缝”，管道安装要整齐规范、标识清楚。

地下室施工质量要求如下图所示：地下室做法图示1地下室做法图示2地下室管道安装做法3、卫生间卫生间防水要到位，要做二次浸水试验。

排水坡度、坡向要正确，不能有渗漏。

卫生器具、蹲（坐）式便器、小便斗、开关、插座、洗脸台、地漏、拖把池等，必须与装饰密切配合，做到地砖、墙砖、顶棚的排列与器具的安装标高，方位共同考虑。

力求做到“三同缝”如墙、地砖、吊顶、经纬线对齐；“六对齐”如洗脸色板上口墙砖缝对齐；台板立面档板与墙砖对齐；镜子上、下水平缝对齐，两侧对称、竖缝对齐；门上口和水平缝、立框和砖模数对齐；小便器、落地、上口、墙缝、两边和竖缝对齐；电线、电器开关、插座，上口水平缝对齐。

“一居中”即吊灯、地漏，包括对地砖、插座、吊顶、开关等居中布置；“一中心”即地漏在地板砖中心。

墙的排砖要有序，不能和安装形成杂乱无章。

等；隔板底部要有防锈措施，洗脸下支架安装牢固、防锈到位、排线（管）整齐、固定牢靠。

卫生间施工质量要求如下图所示：卫生间三同缝图示一居中、二对齐一中心施工图示4、屋面（1）屋面防水、找平、排气孔及通气孔。

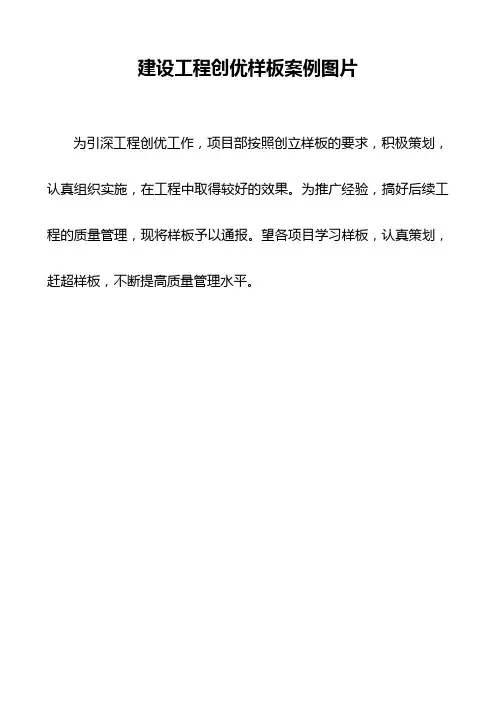

建设工程创优样板案例图片
为引深工程创优工作，项目部按照创立样板的要求，积极策划，认真组织实施，在工程中取得较好的效果。

为推广经验，搞好后续工程的质量管理，现将样板予以通报。

望各项目学习样板，认真策划，赶超样板，不断提高质量管理水平。

观感评价：捆绑符合规范均匀、弯曲弧度一致、偏转方向一致
部位：电气室地下室
观感评价：排列整齐没有搭接、捆绑间距符合规范整齐、使用专用捆绑带绑扎
观感评价：排列顺直没有搭接、使用专用绑扎带绑扎
部位：电气室地下室
观感评价：电缆弯曲弧度一致、捆绑结实整齐
部位：地下室
观感评价：电缆弯曲弧度一致、捆绑结实整齐
部位：地下室
观感评价：电缆走向一致、绑扎整齐结实
部位：接线箱和开关接线规范安装
观感评价：接线长短一致、偏移方向一致、电缆护套整洁到位
部位：接线箱和开关接线规范安装
观感评价：接线长短一致、弯曲弧度一致、电缆护套整洁到位
部位：远程控制箱和操作开关接线安装规范
观感评价：接线长短一致、偏移方向一致、电缆护套整洁到位
部位：远程控制箱和操作开关接线部分较为规范
观感评价：接线长短一致、弯曲弧度一致、电缆护套整洁到位。

206张照片无死角展示鲁班奖创优做法，精彩不容错过！“质量是工程永恒的主题，本文用206张照片，详细描述了工程创优的各个细部的做法。

工程如果都能做成这样，就没有质量问题了吧！一、屋面混凝土屋面层隔热板屋面层广场砖屋面层磁片屋面层广场砖屋面层通气管细部做法1通气管细部做法2通气管细部做法3通气管细部做法4排气孔做法1排气孔做法2排气孔做法3排气孔做法4排气孔做法5排气孔做法6栈桥做法1栈桥做法2水簸箕做法1水簸箕做法2水簸箕做法3水簸箕做法4爬梯做法1爬梯做法2排气风帽细部做法1排气风帽细部做法2排气风帽做法3排气风帽做法4排气风帽做法5刮白女儿墙做法水泥粉刷女儿墙做法1水泥粉刷女儿墙做法2泛水做法1泛水做法3泛水做法3泛水做法5泛水做法6女儿墙水泥压顶做法1女儿墙水泥压顶做法2女儿墙面砖压顶做法1女儿墙面砖压顶做法2屋面变形缝做法女儿墙变形缝变法女儿墙压顶滴水做法1女儿墙压顶滴水做法2屋面构架滴水做法1屋面构架滴水做法2屋面构件面砖饰面排版1屋面雨蓬做法1屋面雨蓬做法2避雷带做法避雷带引下线标识避雷网支架根部收口屋面风机做法风机标识风管软接间接地跨接屋面景观灯做法1屋面景观灯做法1屋面冷却塔、阀门、管道安装屋面管道、支架接地做法金属栈桥接地跨接二、电梯机房上返式电梯间做法钢丝洞口做法地面电缆桥架做法电梯主机支墩做法三、楼梯间石材楼梯做法石材踏步踢脚线做法顶层休息平台10cm翻口做法梯段侧面挡水板块材踏步做法1块材踏步做法2水泥砂浆粉刷楼梯做法1水泥砂浆粉刷楼梯做法2踏步防滑条做法踏步阳角嵌铜条做法水泥砂浆粉刷踢脚线做法滴水线做法四、室内装修地砖铺贴排版合理1地砖铺贴排版合理2地砖铺贴排版合理3地砖铺贴排版合理4地砖铺贴排版合理5地砖铺贴排版合理6墙、地砖对缝铺贴1墙、地砖对缝铺贴2根部打胶到位块材踢脚线做法不锈钢踢脚线做法室内吊顶灯具、烟感、喷淋头、广播、风口应做到成行成线室内吊顶灯具、烟感、喷淋头、广播、风口应做到成行成线涂料与石材交接处理顶棚涂料与墙纸交接处理顶棚与墙面交接处理1顶棚与墙面交接处理2风口居中安装五、门窗块料窗台做法水泥砂浆粉刷窗台做法涂料窗户滴水线做法块材老鹰嘴滴水线做法涂料窗户滴水线做法合页细部安装做法六、卫生间洁具居中安装1洁具居中安装2地漏居中安装1地漏居中安装2地漏居中安装3地漏居中安装4卫生间门套根部处理1卫生间门套根部处理2洗脸盆下水管做法洗脸盆下水管做法洗脸盆下水口处理七、管道井管道井1管道井2八、强弱电井强弱电井1强弱电井2九、新风机房十、地下车库水泥砂浆百页车道入口水泥砂浆钢管压槽车道入口。

创优工程细部做法目录1屋面部分21.1屋面大面21.2屋面分缝31.2女儿墙41.3屋面泛水51.4屋面排水沟61.5排气管、通气管71.6屋面接水簸箕101.7屋面栈桥111.8屋面支墩、设备基础122地下室部分142.1地下室车库入口142.2地下室墙裙152.3地下室地坪163楼梯扶手173.1楼梯踏步173.2楼梯线条183.3楼梯扶手194外墙面砖及涂料204.1面砖铺贴204.2外墙涂料215变形缝225.1室内变形缝225.2室外变形缝235.3屋面变形缝246室外工程256.1室外散水256.2沉降观测点261屋面部分1.1屋面大面地砖屋面效果石材屋面效果【施工说明】屋面地砖（块材）铺贴前，屋面找坡、保温、防水等各层应施工完成，并验收合格（存在质量缺陷的亦应修补完成）；面砖铺贴前应进行排砖设计（不应出现小于半砖情况），面层应符合表面平整、线条通顺、分格均匀、排水畅通的要求。

拼缝宽度一致、勾嵌缝深浅一致、密实；面砖应清洁、无污染。

地砖（块材）铺贴完24h内应进行养护，养护时间不得少于7d。

1.2屋面分缝屋面分缝（铜条盖缝）屋面分缝【施工说明】分缝间距应符合不大于6m且面积不大于36川的规范要求，一般可设置在梁板交接处;突出屋面的设备基础、通气孔、排气管等，不应影响屋面的整体效果。

根部防水（必要的泛水）处理应符合相关要求。

1.2女儿墙施工说明】女儿墙与屋面面层的接缝处理、设置高度、泛水、压顶、避雷针（带）设置、女儿墙的分缝（必要时设置）等均应符合设计及相关规范的要求。

1、女儿墙与屋面面层交接处应留设10-20mm 宽缝隙，并用防水密封材料填嵌密实。

2、女儿墙泛水高度距屋面完成面不少于250mm ；防水层施工时，阴角处应做防水附加层。

3、女儿墙高度设置应符合设计及规范要求。

当临空高度低于24m 时，上人屋面女儿墙高度不低于1050mm,不上人屋面女儿墙高度不低于500mm ；当临空高度24m 及以上时，上人屋面女儿墙高度不低于1100mm ，不上人屋面女儿墙高度不低于600mm 。
