创优精品工程施工细部做法(图文并茂)

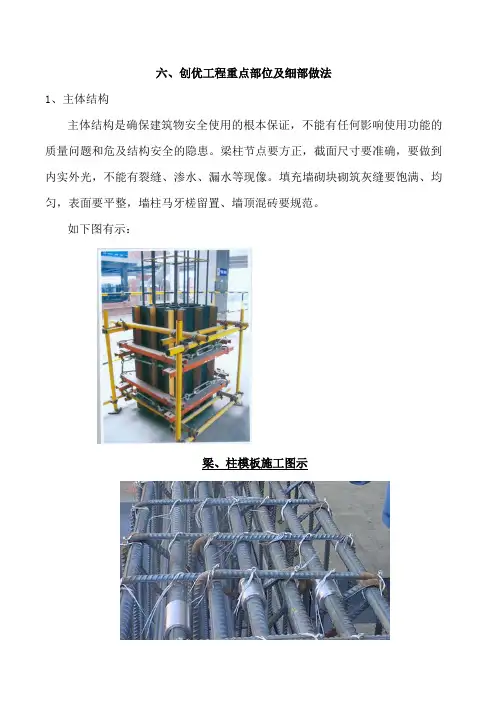

六、创优工程重点部位及细部做法1、主体结构主体结构是确保建筑物安全使用的根本保证，不能有任何影响使用功能的质量问题和危及结构安全的隐患。

梁柱节点要方正，截面尺寸要准确，要做到内实外光，不能有裂缝、渗水、漏水等现像。

填充墙砌块砌筑灰缝要饱满、均匀，表面要平整，墙柱马牙槎留置、墙顶混砖要规范。

如下图有示：梁、柱模板施工图示柱钢筋定位图砼施工质量图示←地下室底板施工质量砖砌体施工质量图示2、地下室地下室表面要平整，表面不能有裂缝、麻面、起灰，做到无积水、无渗漏；地沟槽尺寸准确、坡度（向）正确，抹灰平整密实；沟盖板表面与地面要求平齐，缝隙均匀、严密；设备基础应与地面作法一致，有水、有油设备基础应有集中措施；刚性找平地面应设分格缝，缝距不大于6.0m，且在柱脚位置要交圈；敷贴地面表面要平整，对缝要准确，缝宽窄应一致，力求能做到“三同缝”，管道安装要整齐规范、标识清楚。

地下室施工质量要求如下图所示：地下室做法图示1地下室做法图示2地下室管道安装做法3、卫生间卫生间防水要到位，要做二次浸水试验。

排水坡度、坡向要正确，不能有渗漏。

卫生器具、蹲（坐）式便器、小便斗、开关、插座、洗脸台、地漏、拖把池等，必须与装饰密切配合，做到地砖、墙砖、顶棚的排列与器具的安装标高，方位共同考虑。

力求做到“三同缝”如墙、地砖、吊顶、经纬线对齐；“六对齐”如洗脸色板上口墙砖缝对齐；台板立面档板与墙砖对齐；镜子上、下水平缝对齐，两侧对称、竖缝对齐；门上口和水平缝、立框和砖模数对齐；小便器、落地、上口、墙缝、两边和竖缝对齐；电线、电器开关、插座，上口水平缝对齐。

“一居中”即吊灯、地漏，包括对地砖、插座、吊顶、开关等居中布置；“一中心”即地漏在地板砖中心。

墙的排砖要有序，不能和安装形成杂乱无章。

等；隔板底部要有防锈措施，洗脸下支架安装牢固、防锈到位、排线（管）整齐、固定牢靠。

卫生间施工质量要求如下图所示：卫生间三同缝图示一居中、二对齐一中心施工图示4、屋面（1）屋面防水、找平、排气孔及通气孔。

206张照片无死角展示鲁班奖创优做法，精彩不容错过！“质量是工程永恒的主题，本文用206张照片，详细描述了工程创优的各个细部的做法。

工程如果都能做成这样，就没有质量问题了吧！一、屋面混凝土屋面层隔热板屋面层广场砖屋面层磁片屋面层广场砖屋面层通气管细部做法1通气管细部做法2通气管细部做法3通气管细部做法4排气孔做法1排气孔做法2排气孔做法3排气孔做法4排气孔做法5排气孔做法6栈桥做法1栈桥做法2水簸箕做法1水簸箕做法2水簸箕做法3水簸箕做法4爬梯做法1爬梯做法2排气风帽细部做法1排气风帽细部做法2排气风帽做法3排气风帽做法4排气风帽做法5刮白女儿墙做法水泥粉刷女儿墙做法1水泥粉刷女儿墙做法2泛水做法1泛水做法3泛水做法3泛水做法5泛水做法6女儿墙水泥压顶做法1女儿墙水泥压顶做法2女儿墙面砖压顶做法1女儿墙面砖压顶做法2屋面变形缝做法女儿墙变形缝变法女儿墙压顶滴水做法1女儿墙压顶滴水做法2屋面构架滴水做法1屋面构架滴水做法2屋面构件面砖饰面排版1屋面雨蓬做法1屋面雨蓬做法2避雷带做法避雷带引下线标识避雷网支架根部收口屋面风机做法风机标识风管软接间接地跨接屋面景观灯做法1屋面景观灯做法1屋面冷却塔、阀门、管道安装屋面管道、支架接地做法金属栈桥接地跨接二、电梯机房上返式电梯间做法钢丝洞口做法地面电缆桥架做法电梯主机支墩做法三、楼梯间石材楼梯做法石材踏步踢脚线做法顶层休息平台10cm翻口做法梯段侧面挡水板块材踏步做法1块材踏步做法2水泥砂浆粉刷楼梯做法1水泥砂浆粉刷楼梯做法2踏步防滑条做法踏步阳角嵌铜条做法水泥砂浆粉刷踢脚线做法滴水线做法四、室内装修地砖铺贴排版合理1地砖铺贴排版合理2地砖铺贴排版合理3地砖铺贴排版合理4地砖铺贴排版合理5地砖铺贴排版合理6墙、地砖对缝铺贴1墙、地砖对缝铺贴2根部打胶到位块材踢脚线做法不锈钢踢脚线做法室内吊顶灯具、烟感、喷淋头、广播、风口应做到成行成线室内吊顶灯具、烟感、喷淋头、广播、风口应做到成行成线涂料与石材交接处理顶棚涂料与墙纸交接处理顶棚与墙面交接处理1顶棚与墙面交接处理2风口居中安装五、门窗块料窗台做法水泥砂浆粉刷窗台做法涂料窗户滴水线做法块材老鹰嘴滴水线做法涂料窗户滴水线做法合页细部安装做法六、卫生间洁具居中安装1洁具居中安装2地漏居中安装1地漏居中安装2地漏居中安装3地漏居中安装4卫生间门套根部处理1卫生间门套根部处理2洗脸盆下水管做法洗脸盆下水管做法洗脸盆下水口处理七、管道井管道井1管道井2八、强弱电井强弱电井1强弱电井2九、新风机房十、地下车库水泥砂浆百页车道入口水泥砂浆钢管压槽车道入口。

工程质量创优亮点做法土建部分:水泥楼梯设置挡水线宽度为50 米米,厚度 5米米.地下室车库效果地面无裂缝,平整光洁满足要求为了避免地面出现开裂,要求必须做到分仓浇筑避免由于热胀冷缩出现裂缝,其次混凝土浇筑完毕做好切缝工作,切缝按照上图示意进行.车库排水沟要求,地面水沟的策划:本工程由于机房内设计未定,因此根据以往施工经验及机房内地面做法只有50米米厚,无法采用带篦子的水沟,因此在机房内的基础周围拟采用无盖板的水沟,在施工 50米米地面前,提前策划水沟位置,位置确定后,先50米米宽PVC管一剖两半,在用砂浆按要求的坡度进行固定,在施工的混凝土地面强度达到后取出PVC管及剔除砂浆,用高强灌浆料放入沟槽内,用PVC管进行挤压,保证坡度正确、标高一致,取出PVC管后再做机房内的装饰地面.车库坡道防滑凹槽做法1、凹槽间距85米米,凹槽为宽度和深度为15X15米米;2、凹槽长度为坡道长度减两边各400米米.设备基础标高一致,设备基础方正.设备基础底部支架底部做细石混凝土墩,尺寸相同.强,弱电井.墙体抹灰平整度必须符合要求,按要求做水泥踢脚.地面平整光洁,无起砂现象,颜色一致.电井设素混凝门槛150米米,桥架穿楼板地面处有不低于50米米挡水台.顶部加装饰圈,楼板处做20-30米米防火封堵.管道井穿楼板套管必须高出完成地面50米米,管子必须居套管中部,并做防火封堵.电缆沟及盖板,质量控制要求电缆沟花纹盖板,盖好后必须与地面平整,不能凹凸不平.附件：工程施工现场应急预案及安全保证措施一、编制原则1、以人为本,安全第一原则。

把保障人民群众生命财产安全,最大限度地预防和减少突发事件所造成的损失作为首要任务。

2、统一领导,分级负责原则。

在本项目部领导统一组织下,发挥各职能部门作用,逐级落实安全生产责任,建立完善的突发事件应急管理机制。

3、依靠科学,依法规范原则。

科学技术是第一生产力,利用现代科学技术,发挥专业技术人员作用,依照行业安全生产法规,规范应急救援工作。

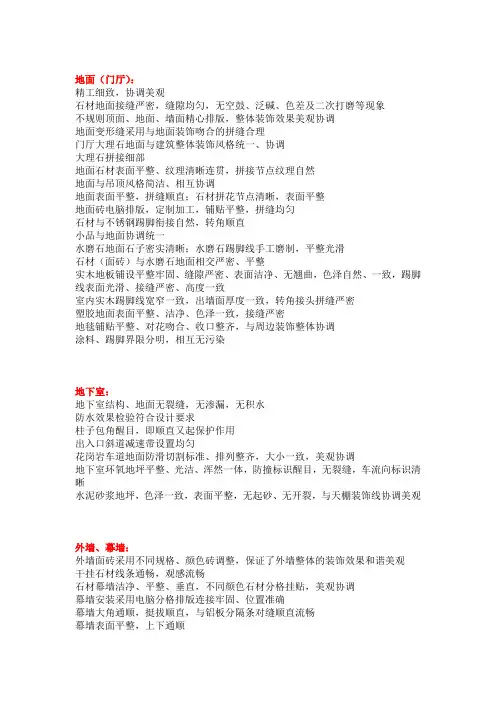

地面（门厅）：精工细致，协调美观石材地面接缝严密，缝隙均匀，无空鼓、泛碱、色差及二次打磨等现象不规则顶面、地面、墙面精心排版，整体装饰效果美观协调地面变形缝采用与地面装饰吻合的拼缝合理门厅大理石地面与建筑整体装饰风格统一、协调大理石拼接细部地面石材表面平整、纹理清晰连贯，拼接节点纹理自然地面与吊顶风格简洁、相互协调地面表面平整，拼缝顺直；石材拼花节点清晰，表面平整地面砖电脑排版，定制加工，铺贴平整，拼缝均匀石材与不锈钢踢脚衔接自然，转角顺直小品与地面协调统一水磨石地面石子密实清晰；水磨石踢脚线手工磨制，平整光滑石材（面砖）与水磨石地面相交严密、平整实木地板铺设平整牢固、缝隙严密、表面洁净、无翘曲，色泽自然、一致，踢脚线表面光滑、接缝严密、高度一致室内实木踢脚线宽窄一致，出墙面厚度一致，转角接头拼缝严密塑胶地面表面平整、洁净、色泽一致，接缝严密地毯铺贴平整、对花吻合、收口整齐，与周边装饰整体协调涂料、踢脚界限分明，相互无污染地下室：地下室结构、地面无裂缝，无渗漏，无积水防水效果检验符合设计要求柱子包角醒目，即顺直又起保护作用出入口斜道减速带设置均匀花岗岩车道地面防滑切割标准、排列整齐，大小一致，美观协调地下室环氧地坪平整、光洁、浑然一体，防撞标识醒目，无裂缝，车流向标识清晰水泥砂浆地坪，色泽一致，表面平整，无起砂、无开裂，与天棚装饰线协调美观外墙、幕墙：外墙面砖采用不同规格、颜色砖调整，保证了外墙整体的装饰效果和谐美观干挂石材线条通畅，观感流畅石材幕墙洁净、平整、垂直，不同颜色石材分格挂贴，美观协调幕墙安装采用电脑分格排版连接牢固、位置准确幕墙大角通顺，挺拔顺直，与铝板分隔条对缝顺直流畅幕墙表面平整，上下通顺室外不锈钢变形缝做工精细，安装得当、顺直明装式沉降观测点与主体结构可靠连接，标识清晰明沟砂石滤层，整体协调美观室外变形缝做工精细、安装得当、平整顺直幕墙玻璃幕墙结构胶和密封胶的打注饱满、密实、连续、均匀、无气泡，宽度和厚度一致石材幕墙表面平整、洁净，无污染、缺损和裂痕；颜色和花纹协调一致，无明显色差，无明显修痕石材接缝横平竖直、宽度均匀；阳阴角石板压向正确，板边合缝顺直；凹凸线出墙厚度一致，上下口平直；石材面板上洞口、槽边套割吻合，边缝整齐内墙：柱子、墙面阳角不锈钢包角，即顺直又起保护作用石材（面砖）凹凸、颜色均匀，使立面装饰具有动感普通涂料梁柱方正、厚薄均匀，阴阳角水泥线条顺直清晰卫生间：地砖排版合理，地砖、墙面砖、吊顶全部对缝、成线，卫生器具、灯具安装在同一轴线上；洁具安装与饰面砖对称、居中；卫生间地砖排布合理，块材一一对缝铺贴，洁具居中木门套底部石材包边，美观兼具防水防腐效果卫生间门排气设置到位手工定制地漏与周边地砖拼接严密平整，地漏居中，排水坡度正确屋面：屋面设备基础水泥砂浆抹面施工的圆弧线条清晰，圆度、色泽一致，顺直而不裂；屋面管道支架设计协调、实用美观；设备支架根部装饰收口美观细腻，处理做工精细；屋面设备支墩面砖饰面做工精细屋面构架双重滴水处理工艺精细；构架梁滴水槽均匀顺直美观广场砖排砖合理，勾缝、线条做工精细，缝隙均匀，无空鼓；广场砖整体分色排布合理、无破砖；屋面分格整齐，面砖平整，分格缝油膏嵌填密实顺直；与屋面构架设备基础和谐美观屋面排气孔排列成线、分仓缝挡水肩整齐；排气管造型美观跨管道小桥，既方便检修，起到成品保护的效果；造型独特，美观大方、实用、美感密封材料嵌填密实、连续、饱满、粘结牢固，无气泡、开裂、脱落等钢结构屋面金属板材连接牢固，密封严密，无渗漏卷材防水层搭接接缝严密，无皱折、翘边、鼓泡等；防水层收头与基层粘结固定牢固，缝口封严，无翘边立面卷材收头的端部应整齐，塞入预留凹槽内，用金属压条订压固定牢固，密封材料嵌填封严蓄水屋面、种植屋面的溢水口、过水孔、排水管、泄水孔，设置实用、美观种植屋面格局清新，与周边布局协调；草坪屋面细部处理精美瓦屋面铺置牢固，瓦片排列整齐、平直，搭接合理，接缝严密，无残缺瓦片变形缝施工规范、合理、打胶严密屋面泛水圆弧流畅均匀美观、弧度自然、排水流畅屋面排水沟盖板平整、严密；排水沟翻梁与排水沟有机结合屋面排水口处理精细，屋面排水沟抹灰光洁，做工精细，定制石材漏水口美观耐用；屋面天沟、漏水口排水坡向合理，排水流畅，泛水高度符合，屋面无渗漏、无积水，沟边抹压密实；屋面栏杆安装整齐、高度符合要求女儿墙压顶面砖排砖合理，立杆设置不锈钢压盖美观实用屋面冲水墩精工细作簸箕式接水盒做工规范无障碍设施：残疾人的无障碍设施设计充分体现了建筑产品的人性化卫生间残接人设施到位室外残疾人走道坡度符合要求装饰装修：饰面砖粘结牢固护栏安装牢固饰面层色泽一致，格缝平整，胶缝顺直，排列合理，缝隙色泽深浅一致消防箱、电气柜、开关、排风口等均安置在饰面砖的对称、齐缝、居中位置木门窗框、表面涂饰均匀、质感细腻，上下冒头无漏涂胶合板门上下冒头打通气孔吊顶中的木吊杆，木龙骨、木饰面板防火处理和防腐处理门安装牢固，关闭严密固定合页距门扇上下边位置准确，螺钉尾帽方向一致门套与踢脚线跟通，厚度一致，粘贴牢固门锁安装牢固细致打胶细腻抹灰：护角、孔洞、槽、盒周围的抹灰表面整齐、光滑，管道设备后面抹灰到位，且表面垂直平整有排水要求的部位滴水线（槽）整齐顺直，滴水线内高外低，滴水槽的宽度和深度均不小于10mm吊顶：吊顶的灯具、烟感、喷淋、风口等布局要求居中对称（位于板格中央）、成行成线、协调美观等吊顶及灯具安装新颖、别致、艺术、施工精细，设备位置准确，安装牢固规范艺术造型、色泽搭配协调美观吊顶对缝处理，线条平整顺直涂料涂饰颜色均匀一致，无泛碱、咬色、流坠、疙瘩、起皮、砂眼、刷纹等缺陷，装饰线色线顺直泵房水泵基础四周设置水泥砂浆排水沟排水沟用地砖铺设，阳角镶装装饰条楼梯间楼梯踏步均匀，挡水设置精致，防滑措施到位楼段挡水条、滴水线制造工艺精致，整个楼梯跟通，鹰嘴、滴水线交界区分明，坡度合适楼梯牢固美观，木质扶手接头线条流畅，弯度合适，手感光滑舒适，立杆间距满足规范要求；不锈钢扶手折角流畅，弯曲自然，接缝严密，焊接面光滑电梯间花岗石石材地面及墙面色泽协调，交接处拼缝严密墙地面铺设平整，拼缝顺直；吊顶与地面格调一致，整体感强电梯厅简洁大方，与整体装饰布局协调楼层标识清楚，按钮套割精确，高度一致电梯门套套割准确。
