实验17 OSPF单区域

ospf协议,实验报告篇一:实验7 OSPF路由协议配置实验报告浙江万里学院实验报告课程名称:数据通信与计算机网络及实践实验名称: OSPF路由协议配置专业班级:姓名:小组学号:20XX014048 实验日期:再测试。

要求写出两台路由器上的ospf路由配置命令。

第页共页[RTC-rip-1]import ospf [RTC-rip-1]quit [RTC]ospf [RTC-ospf-1]import rip [RTC-ospf-1]quit结合第五步得到的路由表分析出现表中结果的原因:RouteB 通过RIP学习到C和D 的路由情况,通过OSPF 学习到A 的路由信息实验个人总结班级通信123班本人学号后三位__048__ 本人姓名_徐波_ 日期本次实验是我们的最后一次实验,再次之前我们已经做了很多的有关于华为的实验,从一开始的一头雾水到现在的有一些思路,不管碰到什么问题,都能够利用自己所学的知识去解决或者有一些办法。

这些华为实验都让我受益匪浅。

实验个人总结班级通信123班本人学号后三位__046__ 本人姓名_金振宁_ 日期这两次实验都可以利用软件在寝室或者去其他的地方去做,并不拘泥于实验室,好好的利用华为的模拟机软件对我们来说都是非常有用的。

实验个人总结班级通信123班本人学号后三位本人姓名_陈哲日期第页共页篇二:单区域的OSPF协议配置实验报告学生实验报告*********学院篇三:OSPF实验报告计算机学院实验报告( 20XX 年春季学期)课程名称:局域网设计与管理主讲教师:李辉指导教师:学生姓名:学年郑思楠号: 20XX012019 级: 20XX级20XX 年 5月 26 日实验报告。

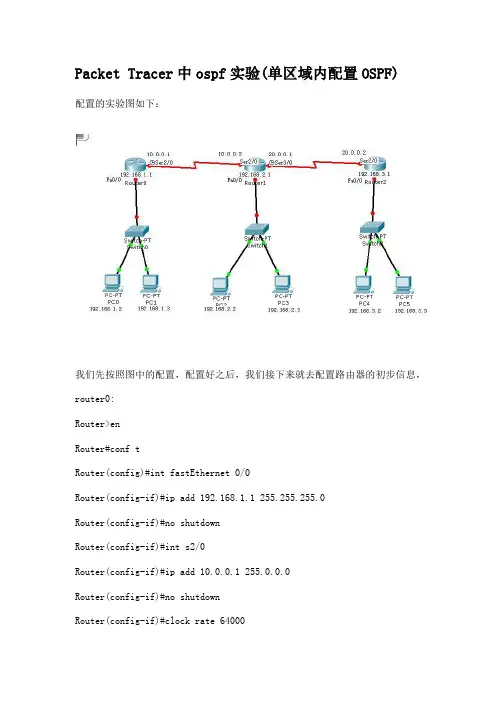

Packet Tracer中ospf实验(单区域内配置OSPF)配置的实验图如下：我们先按照图中的配置，配置好之后，我们接下来就去配置路由器的初步信息，router0:Router>enRouter#conf tRouter(config)#int fastEthernet 0/0Router(config-if)#ip add 192.168.1.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#int s2/0Router(config-if)#ip add 10.0.0.1 255.0.0.0Router(config-if)#no shutdownRouter(config-if)#clock rate 64000Router>enRouter#conf tRouter(config)#int fastEthernet 0/0Router(config-if)#ip add 192.168.2.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#int s2/0Router(config-if)#ip add 10.0.0.2 255.0.0.0Router(config-if)#no shutdownRouter(config-if)#int s3/0Router(config-if)#ip add 20.0.0.1 255.0.0.0Router(config-if)#no shutdownRouter(config-if)#clock rate 64000router2:Router>enRouter#conf tRouter(config)#int fastEthernet 0/0Router(config-if)#ip add 192.168.3.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#int s2/0Router(config-if)#ip add 20.0.0.2 255.0.0.0Router(config-if)#no shutdown接下来我们就去配置OSPF：其实配置OSPF只是配置与当前路由器相连的接口或接口的IP就可以了。

任务8 配置单区域的OSPF协议一、【技术原理】1、OSPF（Open Shortest Path First开放式最短路径优先）是一种基于链路状态的内部网关路由协议（Interior Gateway Protocol，简称IGP）。

能对网络的变化作出快速的响应。

它是在网络变化时以触发的方式进行更新的，同时也定期（30分钟）更新整个链路状态。

2、当OSPF检测到网络发生变化时，产生链路状态通告（Link State Advertisement，LSA），LSA用组播的方式扩散到所有的邻近路由器，邻近路由器收到LSA后，用它来更新自己的链路状态数据库（Link State Database，LSDB），同时还把LSA扩散到别地路由器。

这样LSA被所有的路由器所接受，并且用来更新链路状态数据库。

3、利用链路状态数据库，路由器运行Diskjtra的最短路径（Shortest Path First，SPF）算法，在该区域中形成到所有目的的最短路径树，从这个最短路径树中形成了IP路由表。

在网络中发生的任何改变将会被链路状态分组扩散出去，同时使路由器利用这些新信息，重新计算最短路径树。

二、【任务描述】现在有两个公司，一个公司在北京，另一个公司在广州。

两个公司分别有一个局域网，分别通过一台路由器接入广域网（因特网），且两个公司的网络之间可能存在多条可达的路由。

现要在路由器上配置OSPF多区域路由协议，实现两个公司网络的互连。

三、【任务实现】1、规划拓扑结构2、参数配置过程OSPF配置的两个语句：□启动OSPF路由器协议进程。

语法：Router(config)#router ospf Process-ID说明：Process-ID为进程号，取值范围：1-65535□声明运行OSPF协议的路由器接口IP地址或子网地址。

语法：Router(config-router)#network A.B.C.D A.B.C.D area area-id说明：A.B.C.D为直连网段。

单区域ospf网络课程设计一、课程目标知识目标：1. 学生能够理解OSPF协议的基本概念与工作原理，掌握单区域OSPF网络的配置与调试方法。

2. 学生能够掌握OSPF网络中路由器ID、区域ID、网络类型等关键参数的设置与优化。

3. 学生了解OSPF邻居关系建立与维护的机制，能够分析并解决简单的OSPF 网络故障。

技能目标：1. 学生能够独立完成单区域OSPF网络的搭建与调试，具备实际操作能力。

2. 学生能够利用网络设备监控和管理工具，对OSPF网络进行性能分析与优化。

3. 学生能够运用所学知识，解决实际网络工程中的OSPF相关问题。

情感态度价值观目标：1. 培养学生对计算机网络技术的兴趣和热情，激发他们的求知欲和探索精神。

2. 培养学生具备良好的团队合作意识，学会与他人共同分析问题、解决问题。

3. 培养学生严谨、踏实的学术态度，注重理论与实践相结合，为未来从事计算机网络相关工作奠定基础。

课程性质：本课程为计算机网络技术专业课程，以实践操作为主，理论讲解为辅。

学生特点：学生具备一定的计算机网络基础，具有较强的动手能力和学习兴趣。

教学要求：注重理论与实践相结合，提高学生的实际操作能力，培养他们解决实际问题的能力。

同时，关注学生的情感态度价值观培养，提升他们的综合素质。

通过本课程的学习，使学生能够掌握单区域OSPF网络的相关知识，为后续学习多区域OSPF网络打下坚实基础。

二、教学内容1. OSPF协议基本原理：介绍OSPF协议的发展历程、特点及工作原理，包括OSPF报文类型、路由计算过程、路由器类型等。

教材章节：第二章 OSPF协议概述2. 单区域OSPF网络配置：讲解单区域OSPF网络搭建过程中涉及的关键参数设置，如路由器ID、区域ID、网络类型等。

教材章节：第三章 单区域OSPF网络配置3. OSPF邻居关系建立与维护：分析OSPF邻居关系的建立过程，讲解如何通过OSPF协议维护邻居关系。

教材章节：第四章 OSPF邻居关系4. 单区域OSPF网络调试与优化：介绍单区域OSPF网络调试方法，分析常见问题及解决方案，讲解网络性能优化的方法。

ospf单区域配置实验报告一、实验名称OSPF单区域基础配置。

二、实验目的掌握在路由器上配置OSPF单区域。

三、实验原理OSPF（OpFnShortFstPathFirst，开放式最短路径优先）协议，是现在网络中应用最广泛路由协议之一。

属于内部网关路由协议，能够适应多种模网络环境，是经典链路状态（link-statF）协议。

0SPF路由协议经过向全网扩散本设备链路状态信息，使网络中每台设备最终同时一个含有全网链路状态数据库，然后路由器采取SPF算法，以自己为根，计算抵达其她网络最短路径，最终形成全网路由信息。

OSPF属于无类路由协议，支持VLSM（变长子掩码）。

OSPF是以组播形式讲行铸路状态通告。

在大规模网络环境中，0SPF支持区域划分，将网络进行合理计划。

划分区域时必需存在area0（骨干区域）。

其她区域和骨干区域直接相连或经讨虚铸路方法连接。

四、实验功效实现网络互连互通、从而实现信息共享和传输。

五、实验设备S3350（1台）、R1762路电器（两台）、V35线缆（1相）、交叉线可吉连线（1条）。

六、实验结果在这次实验中，我掌握了在路由器上配置OSPF单区域，知道了OSPF 路由协议是经过向全网扩散本设备链路状态信息，使网络中每台设备最终同时一个含有全网链路状态数据库，然后路由器采取SPF算法，以自己为根，计算抵达其她网络最短路径，最终形成全网路由信息这个实验原理。

即使在刚开始做实验时候出现了很多问题，比如说路由器和交换机之间应该怎么连线，IP地址和缺省网关没有配置正确等等，造成实验不能成功。

但以后经过同学之间相互研究和讨论以及老师耐心解答，这些问题都一一处理了，最终把实验成功做出来了、实现网络互连互通、从而实现信息共享和传输。

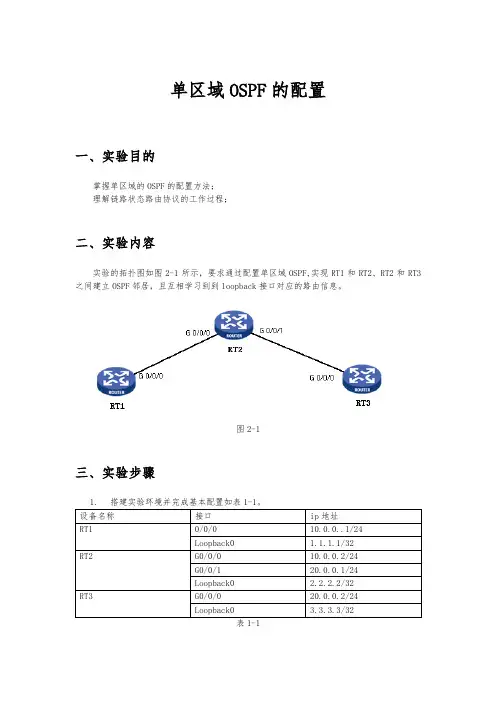

单区域OSPF的配置一、实验目的掌握单区域的OSPF的配置方法；理解链路状态路由协议的工作过程；二、实验内容实验的拓扑图如图2-1所示，要求通过配置单区域OSPF,实现RT1和RT2、RT2和RT3之间建立OSPF邻居，且互相学习到到loopback接口对应的路由信息。

图2-1三、实验步骤1.搭建实验环境并完成基本配置如表1-1。

表1-12.配置RT1的OSPF。

在RT1上启用OSPF协议，并在G0/0/0和Loopback0接口上使能OSPF，将它们加入OSPF的Area0。

[RT1] ospf 1[RT1-ospf-1] area 0[RT1-ospf-1-area-0.0.0.0] network 1.1.1.1 0.0.0.0[RT1-ospf-1-area-0.0.0.0] network 10.0.0.0 0.0.0.2553.配置RT2的OSPF。

在RT2上启用OSPF协议，并在G0/0、G0/1和Loopback0接口上使能OSPF，将它们加入OSPF的Area0。

[RT2] ospf 1[RT2-ospf-1] area 0[RT2-ospf-1-area-0.0.0.0] network 2.2.2.2 0.0.0.0[RT2-ospf-1-area-0.0.0.0] network 10.0.0.0 0.0.0.255[RT2-ospf-1-area-0.0.0.0] network 20.0.0.0 0.0.0.2554.配置RT3的OSPF。

在RT3上启用OSPF协议，并在G0/0和Loopback0接口上使能OSPF，将它们加入OSPF的Area0。

[RT3] ospf 1[RT3-ospf-1] area 0[RT3-ospf-1-area-0.0.0.0] network 3.3.3.3 0.0.0.0[RT3-ospf-1-area-0.0.0.0] network 20.0.0.0 0.0.0.255四、实验结果1.配置结束后，如图4=1所示。

OSPF单区域基本配置【实验名称】Ospf单区域基本配置【实验目的】掌握在路由器上配置OSPF单区域。

【背景描述】假设校园网通过1台三层交换机连到校园网出口路由器，路由器再和校园外的另1台路由器连接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。

【技术原理】OSPF（Open Shortest Path First，开放式最短路径优先）协议，是目前网络中应用最广泛的路由协议之一。

属于内部网关路由协议，能够适应各种规模的网络环境，是典型的链路状态（link-state）协议。

OSPF路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库（LSDB），然后路由器采用SPF算法，以自己为根，计算到达其他网络的最短路径，最终形成全网路由信息。

OSPF属于无类路由协议，支持VLSM（变长子网掩码）。

OSPF是以组播的形式进行链路状态的通告的。

在大模型的网络环境中，OSPF支持区域的划分，将网络进行合理规划。

划分区域时必须存在area0（骨干区域）。

其他区域和骨干区域直接相连，或通过虚链路的方式连接。

【实现功能】实现网络的互连互通，从而实现信息的共享和传递。

【实验设备】S3550（1台）、R1762路由器（两台）、V35线缆（1根）、交叉线或直连线（1条）【实验拓扑】注：路由器和主机直连时，需要使用交叉线，在R1762的以太网接口支持MDI/MDIX，使用直连线也可以连通。

R1的S1/2为DCE接口。

【实验步骤】步骤一 ：基本配置三层交换机基本配置switch#configure terminal //进入全局模式switch(config)#hostname s3550 //命名修改S3550(config)#vlan 10 //创建vlan10S3550(config-vlan)#exitS3550(config)#vlan 50 //创建vlan50S3550(config-vlan)#exitS3550(config)#interface f0/1 //进入fa0/1端口模式S3550(config-if)#switchport access vlan 10//把fa0/1端口划分到vlan10S3550(config-if)#exitS3550(config)#interface f0/5 //进入fa0/5端口模式S3550(config-if)#switchport access vlan 50//把fa0/5端口划分到vlan50S3550(config-if)#exitS3550(config)#interface vlan 10 //创建VLAN虚接口，并配置IPS3550(config-if)#ip address 172.16.1.2 255.255.255.0S3550(config-if)#no shutdownS3550(config-if)#exitS3550(config)#interface vlan 50 //创建VLAN虚接口，并配置IPS3550(config-if)#ip address 172.16.5.1 255.255.255.0S3550(config-if)#no shutdown //启用端口S3550(config-if)#exit验证测试：S3550#show vlanVLAN Name Status Ports----------------------------------------------------------------------1 default active Fa0/2 ,Fa0/3Fa0/4,Fa0/6 ,Fa0/7Fa0/8,Fa0/9 ,Fa0/10Fa0/11,Fa0/12,Fa0/13Fa0/14,Fa0/15,Fa0/16Fa0/17,Fa0/18,Fa0/19Fa0/20,Fa0/21,Fa0/22 Fa0/23,Fa0/2410 vlan10 active Fa0/150 vlan50 active Fa0/5S3550#show ip interfaceInterface : VL10Description : Vlan 10OperStatus : UPManagementStatus : EnabledPrimary Internet address: 172.16.1.1/24Broadcast address : 255.255.255.255PhysAddress : 00d0.f8ff.8ab5Interface : VL50Description : Vlan 50OperStatus : UPManagementStatus : EnabledPrimary Internet address: 172.16.5.1/24Broadcast address : 255.255.255.255PhysAddress : 00d0.f8ff.8ab6路由器基本配置Router1(config)# interface fastethernet 1/0 //进入端口F1/0 Router1(config-if)# ip address 172.16.1.1 255.255.255.0//配置IPRouter1(config-if)# no shutdown //启用端口，使其转发数据Router1(config-if)#exitRouter1(config)# interface serial 1/2 //进入端口S1/2Router1(config-if)# ip address 172.16.2.1 255.255.255.0 //配置IPRouter1(config-if)# clock rate 64000 //设置时钟频率Router1(config-if)# no shutdown //启用端口，使其转发数据Router2(config)# interface fastethernet 1/0 //进入端口F1/0Router2(config-if)# ip address 172.16.3.1 255.255.255.0 //配置IPRouter2(config-if)# no shutdown //启用端口，使其转发数据Router2(config-if)#exitRouter2(config)# interface serial 1/2 //进入端口S1/2Router2(config-if)# ip address 172.16.2.2 255.255.255.0 //配置IPRouter2(config-if)# no shutdown //启用端口，使其转发数据验证测试：验证路由器接口的配置和状态。

实验12：单区域上的OSPF配置（参考答案）实验12 单区域上的OSPF配置⼀、实验⽬的熟悉OSPF路由协议的特点与应⽤范围，掌握它的配置⽅法。

⼆、实验内容完成如下拓扑结构的单区域OSPF设计。

DTEDCEarea 0DCE DTE三、实验步骤1、⾸先按上图连接好路由器①选择2620路由器作为实验设备②添加接⼝并选择合适的端⼝进⾏互联2、按⽹络拓扑图规划IP 地址R1：loopback0 :1.1.1.1/24 s0:192.168.12.1/24R2：loopback0 :2.2.2.2/24 s0:192.168.12.2/24 s1:192.168.23.2/24 R3：loopback0 :3.3.3.3/24 s0:192.168.34.3/24s1:192.168.23.3/24 R4：loopback0 :4.4.4.4/24 s0:192.168.34.4/24备注：OSPF在运⾏过程中需要为⾃治系统（AS）内的路由器指定⼀个Router id 作为此路由器的唯⼀标识。

由于Router id是⼀个32位的⽆符号整数，这⼀点与IP地址⼗分相像。

⽽且IP地址是不会出现重复现象的，所以通常将路由器的Router id指定为与该设备上的某个接⼝的地址。

对于配置回环地址（loopback）的路由器，回环地址就成了Router id的最佳选择。

3、在各路由器上配置IP地址，保证链路的连通性如使⽤命令：R1（config）# int loopback0R1（config-if）#ip address 1.1.1.1 255.255.255.0R1（config）#int s0/0R1（config-if）#ip address 192.168.12.1 255.255.255.0R1（config-if）#no shutdown也可以像前⾯使⽤图形界⾯配置接⼝的IP地址。

同样道理同学们配置余下的三个路由器。

单区域ospf网络课程设计一、课程目标知识目标：1. 学生能理解单区域OSPF网络的基本概念和原理，掌握OSPF协议的工作流程。

2. 学生能描述OSPF邻居建立、路由计算和更新过程，了解OSPF网络中的各种参数配置及其作用。

3. 学生了解OSPF在不同网络环境下的适用性，能分析并解决简单单区域OSPF网络的问题。

技能目标：1. 学生能独立完成单区域OSPF网络的搭建，包括路由器配置、网络地址规划等。

2. 学生能运用命令行接口（CLI）对单区域OSPF网络进行基本操作，如查看路由表、邻居信息等。

3. 学生能通过抓包分析工具，观察并分析OSPF协议的交互过程，找出网络故障并进行排错。

情感态度价值观目标：1. 培养学生对计算机网络技术学习的兴趣和积极性，激发他们的探究欲望。

2. 培养学生具备良好的团队合作精神，能在小组讨论和实践中相互学习、共同进步。

3. 培养学生严谨、细心的学习态度，对待实验操作认真负责，养成良好的实验习惯。

本课程针对计算机网络相关专业的学生，结合单区域OSPF网络的特点，注重理论联系实际，旨在提高学生的实际操作能力和问题解决能力。

课程目标具体、可衡量，有助于教师进行教学设计和评估，同时满足学生个性化学习的需求。

二、教学内容1. OSPF基本概念：介绍OSPF协议的定义、特点及适用场景，引导学生理解OSPF在网络互联中的作用。

教材章节：第一章 网络互联基础2. OSPF工作原理：讲解OSPF协议的工作流程，包括邻居建立、路由计算、路由更新等。

教材章节：第二章 OSPF协议原理3. OSPF配置与操作：介绍单区域OSPF网络的配置方法，包括路由器配置、网络地址规划等，并讲解常用命令行接口（CLI）操作。

教材章节：第三章 OSPF配置与管理4. OSPF网络故障分析与排错：分析OSPF网络中可能出现的故障现象，教授使用抓包分析工具进行问题定位和排错方法。

教材章节：第四章 网络故障分析与排错5. 实践操作：组织学生进行单区域OSPF网络的搭建与配置，通过实验加深对OSPF协议的理解和掌握。

OSPF 单区域配置实验题目： OSPF 单区域配置实验目的：理解协议、ospf 协议，掌握在单区域环境中配置ospf 路由协议，实现简单的ospf 配置实验设备及环境： 路由器RSR10、 路由器快速以太网口、 PC 机 实验拓扑图图17 OSPF 单区域配置实验拓扑图实验步骤1.在路由器上配置IP 地址RA#config tRA(config)# interface FastEthernet 0/0 //进入网口fa0/0RA(config-if)#ip address 192.168.20.1 255.255.255.252 //设置ip 地址RA(config)#interface Loopback 0 //进入内部回环接口RA(config-if)#ip address 192.168.30.9 255.255.255.248 //设置ip 地址RB#config tRB(config)# interface FastEthernet 0/0 //进入网口fa0/0RB(config-if)#ip address 192.168.20.2 255.255.255.252 //设置ip 地址RB(config)#interface FastEthernet 0/1 //进入网口fa0/1RB(config-if)#ip address 192.168.10.1 255.255.255.224 //设置F0/1 F0/0 F0/0 F0/0ip地址RC#config tRC(config)# interface FastEthernet 0/0 //进入网口fa0/0RC(config-if)#ip address 192.168.10.2 255.255.255.224 //设置ip地址RC(config)#interface Loopback 0 //进入内部回环接口RC(config-if)#ip address 192.168.10.33 255.255.255.240 //设置ip地址RC(config)#interface Loopback 1 //进入内部回环接口RC(config-if)#ip address 192.168.10.65 255.255.255.192 //设置ip地址2.配置OSPFRA(config)#router ospf 10 //进入ospf区域10配置模式RA(config-router)#network 192.168.30.8 0.0.0.7 area 0 //声明路由器直连网段RA(config-router)#network 192.168.20.0 0.0.0.3 area 0 //声明路由器直连网段RB(config)# router ospf 10 //进入ospf区域10配置模式RB(config-router)#network 192.168.10.0 0.0.0.31 area 0 //声明路由器直连网段RB(config-router)#network 192.168.20.0 0.0.0.3 area 0 //声明路由器直连网段RC(config)# router ospf 10 //进入ospf区域10配置模式RC(config-router)#network 192.168.10.0 0.0.0.31 area 0 //声明路由器直连网段RC(config-router)#network 192.168.10.32 0.0.0.15 area 0 //声明路由器直连网段RC(config-router)#network 192.168.10.64 0.0.0.63 area 0 //声明路由器直连网段配置OSPF多区域实验题目：OSPF多区域配置实验目的：理解协议、OSPF 协议，掌握在多区域环境中配置ospf路由协议，理解ospf层次型网络的特点实验设备及环境：路由器2621、路由器快速以太网接口、PC机实验基本配置：1.全局设置指定使用OSPF协议 router ospf process-id2.路由设置指定与该路由器相连的网络 network address wildcard-mask area area-id指定与该路由器相邻的节点地址 neighbor ip-address实验拓扑图：图18 配置OSPF多区域实验拓扑图实验步骤1.在路由器上配置IP地址。

OSPF概述及单区域OSPF原理摘要：OSPF（Open Shortest Path First，开放最短路径优先）协议是TCP/IP协议集中一个开放的、高性能的内部网关路由协议。

它是基于Dijkstra算法的链路状态型路由协议。

这种算法也称为最短路径优先（SPF）算法。

关键词：OSPF；网络；路由协议一、OSPF概述（一）OSPF特性OSPF协议是在大型、可扩展的网络上运行的路由协议，其特点如下：1.OSPF是自治系统内部使用的协议即内部网关协议，是基于链路状态算法的路由协议；2.使用VLSM可以有效地使用IP地址空间；3.OSPF使用组播地址发送链路状态更新；4.仅在路由发生变化时发送更新信息，而不是定期发送；5.路由收敛快——因为路由变化的信息被立即扩散而不是定期扩散，收到该信息的路由器同步地计算拓扑库；6.OSPF可以进行区域的划分，避免把链路状态更新信息向整个网络扩散，划分区域也有利于路由总结和过滤不必要的子网信息；7.OSPF支持明文及MD5两种认证方式；8.OSPF采用路径成本（Cost）值作为路径选择的依据。

（二）OSPF术语为了能够清楚地了解OSPF协议的运行过程，掌握OSPF协议的使用方法，先介绍有关OSPF协议的术语。

1.接口或链路：是指路由器与所接人的网络之间的一个连接。

可以是物理或逻辑接2.链路状态：用以描述路由器接口及其与邻居路由器的关系，这些描述包括诸如接口的P地址和掩码、接口连接的网络类型以及接口连接的网络上的其他路由器等。

所有链路状态信息构成链路状态数据库。

3.成本（Cost）：也称为链路开销，用来描述从接口发送数据包所需要花费的代价，该值与接口的带宽成反比，带宽越大开销值越小。

4.邻居：在同一个网络上有接口的路由器。

5.Hello包：OSPF协议用来建立和维持邻居关系的数据包。

6.邻接：能够相互交换链路状态信息的路由器构成邻接关系。

7.邻接关系数据库：建立起双向通信的所有邻接的邻居的列表。

OSPF单区域实验实验拓扑实验需求1. 按照图⽰配置 IP 地址2. 按照图⽰分区域配置 OSPF ，实现全⽹互通3. 为了路由结构稳定，要求路由器使⽤环回⼝作为 Router-id实验步骤每台路由器都要将本地的所有直连⽹段宣告⾄ OSPF 区域下IP 地址配置AR1 配置[AR1-GigabitEthernet0/0/1]ip address 10.0.1.1 24[AR1-GigabitEthernet0/0/0]ip address 192.168.1.1 24[AR1-LoopBack0]ip address 1.1.1.1 32AR2配置[AR2-GigabitEthernet0/0/0]ip address 192.168.1.2 24[AR2-GigabitEthernet0/0/1]ip address 192.168.2.1 24[Huawei-LoopBack0]ip address 2.2.2.2 32AR3配置[Huawei-GigabitEthernet0/0/0]ip address 192.168.2.2 24[Huawei-GigabitEthernet0/0/1]ip address 20.0.1.1 24[AR3-LoopBack0]ip address 3.3.3.3 32配置好主机 IP地址及⽹关AR1配置命令[AR1]OSPF 1 router-id 1.1.1.1[AR1-ospf-1]area 0[AR1-ospf-1-area-0.0.0.0]network 10.0.1.0 0.0.0.255[AR1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255[AR1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0AR2配置命令[Huawei]ospf 1 router-id 2.2.2.2[Huawei-ospf-1]area 0[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255[Huawei-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0AR3配置命令[AR3]ospf 1 router-id 3.3.3.3[Huawei-ospf-1]area 0[AR3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0[AR3-ospf-1-area-0.0.0.0]network 20.0.1.0 0.0.0.255[AR3-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255在AR1 上查看OSPF 邻居表[AR1]dis ospf peerOSPF Process 1 with Router ID 1.1.1.1NeighborsArea 0.0.0.0 interface 192.168.1.1(GigabitEthernet0/0/0)'s neighborsRouter ID: 192.168.1.2 Address: 192.168.1.2State: Full Mode:Nbr is Master Priority: 1DR: 192.168.1.2 BDR: 192.168.1.1 MTU: 0Dead timer due in 37 secRetrans timer interval: 5Neighbor is up for 00:23:23Authentication Sequence: [ 0 ]AR1]dis ospf peer briefOSPF Process 1 with Router ID 1.1.1.1Peer Statistic Information-----------------------------------------------------------------------Area Id Interface Neighbor id State0.0.0.0 GigabitEthernet0/0/0 192.168.1.2 Full查看OSPF 路由表[AR1]dis ip routing-table protocol ospfDestination/Mask Proto Pre Cost Flags NextHop Interface2.2.2.2/32 OSPF 10 1 D 192.168.1.2 GigabitEthernet0/0/03.3.3.3/32 OSPF 10 2 D 192.168.1.2 GigabitEthernet0/0/0 20.0.1.0/24 OSPF 10 3 D 192.168.1.2 GigabitEthernet0/0/0 192.168.2.0/24 OSPF 10 2 D 192.168.1.2 GigabitEthernet0/0/0PC1 PING PC2 查看连通性PC>ping 20.0.1.2Ping 20.0.1.2: 32 data bytes, Press Ctrl_C to breakFrom 20.0.1.2: bytes=32 seq=1 ttl=125 time=31 msFrom 20.0.1.2: bytes=32 seq=2 ttl=125 time=32 msFrom 20.0.1.2: bytes=32 seq=3 ttl=125 time=15 msFrom 20.0.1.2: bytes=32 seq=4 ttl=125 time=32 msFrom 20.0.1.2: bytes=32 seq=5 ttl=125 time=15 ms--- 20.0.1.2 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 15/25/32 msOSPF 多区域配置，ABR 聚合等⾼级配置后期更新！。

OSPF路由协议单区域概念及配置知识1：OSPF概述开放式最短路径优先协议（Open Shortest Path First，OSPF）是基于开放标准的发链路状态路由选择协议1.OSPF是内部网关路由协议内部网关路由协议(IGP)：用于在单一自治系统(Autonomous System-AS)内决策路由自制系统（AS）：执行统一路由策略的一组网络设备的组合2.OSPF区域为了适应大型的网络，OSPF在AS内划分多个区域；一定要划分区域0（骨干区域），其他区域必须和区域0相连。
