实验3+ospf协议配置仿真-单区域

OSPF单区域1 实验目的：能够在单区域环境中配置OSPF路由协议。

2 网络拓扑3 试验环境：网络中计算机和路由器的IP地址已经如图配置完成。

4 试验要求✓在Area0配置OSPF。

✓查看路由表。

✓检查OSPF协议的收敛速度。

5 基本配置步骤5.1在Router2上Router>enRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#router ospf 1Router(config-router)#network 192.168.0.0 0.0.0.3 area 0Router(config-router)#network 172.16.0.0 0.0.255.255 area 0Router(config-router)#ORRouter(config)#router ospf 1Router(config-router)#network 192.168.0.1 0.0.0.0 area 0Router(config-router)#network 172.16.0.1 0.0.0.0 area 0Router(config-router)#5.2在Route0上Router>enRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#router ospf 1Router(config-router)#network 192.168.0.0 0.0.0.3 area 0Router(config-router)#network 192.168.0.4 0.0.0.3 area 0Router(config-router)#network 192.168.0.12 0.0.0.3 area 0Router(config-router)#ex5.3在Router1上Router>enRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#router ospf 1Router(config-router)#network 192.168.0.0 0.0.0.255 area 05.4在Router4上Router>enRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#router ospf 1Router(config-router)#network 192.168.0.0 0.0.0.255 area 0Router(config-router)#network 172.18.0.0 0.0.255.255 area 05.5在Router3上Router>enRouter#config tRouter(config)#router ospf 1Router(config-router)#network 192.168.0.0 0.0.0.255 area 0Router(config-router)#network 172.17.0.0 0.0.255.255 area 0Router(config-router)#6 检查路由表6.1在Router3上Router#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setO 172.16.0.0/16 [110/1563] via 192.168.0.13, 00:01:15, Serial2/0C 172.17.0.0/16 is directly connected, FastEthernet0/0O 172.18.0.0/16 [110/782] via 192.168.0.17, 00:01:15, Serial3/0192.168.0.0/30 is subnetted, 5 subnetsO 192.168.0.0 [110/1562] via 192.168.0.13, 00:01:15, Serial2/0O 192.168.0.4 [110/1562] via 192.168.0.13, 00:01:15, Serial2/0O 192.168.0.8 [110/1562] via 192.168.0.17, 00:01:15, Serial3/0C 192.168.0.12 is directly connected, Serial2/0C 192.168.0.16 is directly connected, Serial3/0Router#6.2查看OSPF邻居Router#show ip ospf neighborNeighbor ID Pri State Dead Time Address Interface 192.168.0.13 1 FULL/- 00:00:39 192.168.0.13 Serial2/0 192.168.0.17 1 FULL/- 00:00:35 192.168.0.17 Serial3/0 Router#6.3查看OSPF数据Router#show ip ospf databaseOSPF Router with ID (192.168.0.18) (Process ID 1)Router Link States (Area 0)Link ID ADV Router Age Seq# Checksum Link count192.168.0.1 192.168.0.1 673 0x80000005 0x0082b6 3 192.168.0.9 192.168.0.9 317 0x80000004 0x004015 4 192.168.0.17 192.168.0.17 219 0x80000005 0x00dc82 5 192.168.0.13 192.168.0.13 214 0x80000006 0x00fbd0 6 192.168.0.18 192.168.0.18 200 0x80000005 0x0093be 5 7 测试OSPF收敛速度7.1在PC0上PC>tracert 172.17.0.2Tracing route to 172.17.0.2 over a maximum of 30 hops:1 6 ms 8 ms 7 ms 172.16.0.12 12 ms 11 ms 11 ms 192.168.0.23 13 ms 18 ms 15 ms 192.168.0.144 25 ms 28 ms 29 ms 172.17.0.2Trace complete.PC>可以看到数据包是通过Router2→Router0→Router37.2在Router3上Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface serial 2/0Router(config-if)#shutdown7.3在PC0上PC>tracert 172.17.0.2Tracing route to 172.17.0.2 over a maximum of 30 hops:1 9 ms 6 ms 7 ms 172.16.0.12 15 ms 11 ms 13 ms 192.168.0.23 14 ms 14 ms 16 ms 192.168.0.64 19 ms 22 ms 15 ms 192.168.0.105 26 ms 25 ms 29 ms 192.168.0.186 29 ms 30 ms 36 ms 172.17.0.2Trace complete.你可以看到数据包途径Router2→Router0→Router1→Router4→Router3。

OSPF单区域配置【学习日标】掌挥OSPF中Router ID 的配置方法掌握OSPF的配置力法掌握通过display命令查看OSPP运行状态的方法掌握使用OSPF发布缺省路由的方法掌握修改OSPF hello 和dead 时间的配置方法学握OSPF 路由优先级的修改力法【理论知识】OSPF是由IFIF 开发的基J链路状念的自治系统内部路由协议,用来代替RIP 路由协议自身的算法限.与距离矢量协议不同,链路状态路由协议使用Dijkstra 的最短路径优先算法计算和选择路由。

OSPF 协议在有组播发送能力的链路层上以组播地址发送协议包，即达到了节约资源的目的，有最大限度地减少了对其他网络设备的干扰.【实验拓扑】步骤1.按照实验拓扑图规划IP 地址步骤2。

配置OSPF 路由协议步骤3。

在OSPP中下发默认路由步骤4.查看R1的路由表、OSPP 邻居状态和链路状态数据库步骤5。

在R2上修改OSPF HELO和DEAD时间的配置方法并查看OSPF的邻居状态步骤6.修改OSPF 优先级控制DR BDR 的选举【操作步骤】步骤1。

按照实验拓扑图规划IP地址查看接口ip地址配置［Huawei] sysname R1［RI]int loo 0［R1-LoopBack0] ip add 1。

1。

1。

132[R1-LoopBack0] int g0/0/0［Rl—GigabitEthernet0/0/01ip add 12。

1。

1。

124[Huawei］sys R2［R2］int g0/0/0［R2-Gigabi tEthernet0/0/0］ip add 12.1.1.2 255.255。

255。

[R2-Gigabi tEthernet0/0/0］int loo 0［R2—LoopBack0] ip add 2.2。

2.2 32[R2-LoopBack0] int g0/0/1［R2-GigabitEthernet0/0/1] ip add 23。

OSPF路由协议的配置与应用一、实验目的1．理解三层交换机的工作原理；2．理解OSPF路由协议的工作原理；3. 掌握虚拟局域网VLAN的设置；4．掌握OSPF路由协议的配置方法。

二、实验内容1. 根据网络拓扑图，组建网络；2. 配置VLAN、设备互联地址、模拟终端IP地址；3. 配置OSPF路由协议，计算动态路由表；4. 测试网络互联互通。

三、实验步骤1、根据网络拓扑图，组建网络。

如图所示，其中路由器Router1和Router3之间使用V.35 DTE/DCE线缆进行连接，三层交换机Switch中端口Ethernet1/0/1～Ethernet1/0/2属于VLAN 20，而端口Ethernet 1/0/24属于VLAN 10。

2．三层交换机Switch的配置#进入系统视图<Switch >system-view#创建VLAN 10，并配置接口IP地址[Switch]vlan 10[Switch-vlan10] interface vlan-interface 10[Switch -Vlan-interface10]ip address 192.168.111.2 255.255.255.252#将端口Ethernet 1/0/24加入到VLAN 10中[Switch -Vlan-interface10]vlan 10[Switch-vlan10]port Ethernet 1/0/24#创建VLAN 20，并配置接口IP地址[Switch -Vlan-interface10]vlan 20[Switch-vlan20]interface vlan-interface 20[Switch –Vlan-interface20]ip address 192.168.112.1 255.255.255.0 #将端口Ethernet 1/0/1～1/0/2加入到VLAN 20中[Switch –Vlan-interface20]vlan 20[Switch-vlan20] port Ethernet 1/0/1 to Ethernet 1/0/2#退出VLAN视图，进入系统视图[Switch-vlan20]quit#配置交换机Router-ID[Switch]router id 1.1.1.1#创建OSPF进程并进入OSPF视图[Switch]ospf#在OSPF视图下创建区域0并进入区域视图[Switch-ospf-1]area 0#指定属于该区域的接口网段[Switch-ospf-1]network 192.168.111.0 0.0.0.3[Switch-ospf-1]network 192.168.112.0 0.0.0.2553．路由器Router1的配置#进入系统视图<Router1>system-view#配置端口Ethernet 0/1的IP地址[Router1]interface ethernet 0/1[Router1-Ethernet0/1]ip address 192.168.111.1 255.255.255.252#配置端口Serial 1/0的IP地址[Router1-Ethernet0/1]interface serial 1/0[Router1-Serial1/0]ip address 202.1.1.1 255.255.255.252#配置路由器Router-ID[Router1-Serial1/0]quit[Router1]router id 2.2.2.2#创建OSPF进程并进入OSPF视图[Router1]ospf#在OSPF视图下创建区域0并进入区域视图[Router1-ospf-1]area 0#指定属于该区域的接口网段[Router1-ospf-1-area-0.0.0.0]network 192.168.111.0 0.0.0.3[Router1-ospf-1-area-0.0.0.0]network 202.1.1.0 0.0.0.34．路由器Router2的配置#进入系统视图<Router2>system-view#配置以太网接口0/1的IP地址[Router2]interface loopback 0[Router2-Loopback0]ip address 192.168.113.1 255.255.255.255#配置端口Serial 1/0的IP地址[Router2]interface serial 1/0[Router2-Serial1/0]ip address 202.1.1.2 255.255.255.252#配置路由器Router-ID[Router2-Serial1/0]quit[Router2]router id 3.3.3.3#创建OSPF进程并进入OSPF视图[Router2]ospf#在OSPF视图下创建区域0并进入区域视图[Router2-ospf-1]area 0#指定属于该区域的接口网段[Router2- ospf-1-area-0.0.0.0]network 202.1.1.0 0.0.0.3 [Router2- ospf-1-area-0.0.0.0]network 192.168.113.0 05．实验结果验证1) 查看三层交换机Switch的路由表[Switch] display ip routing-tableRouting Tables: PublicDestinations :8 Routes : 82) 查看路由器Router1的路由表[Router1] display ip routing-tableRouting Tables: PublicDestinations : 9 Routes : 93) 查看路由器Router2的路由表[Router2] display ip routing-tableRouting Tables: PublicDestinations : 9 Routes : 94) 在PC1的“命令提示符”下输入ping 192.168.103.2，结果如图4-15所示；反之，从PC3同样可以ping通PC1和PC2。

Packet Tracer中ospf实验(单区域内配置OSPF)配置的实验图如下：我们先按照图中的配置，配置好之后，我们接下来就去配置路由器的初步信息，router0:Router>enRouter#conf tRouter(config)#int fastEthernet 0/0Router(config-if)#ip add 192.168.1.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#int s2/0Router(config-if)#ip add 10.0.0.1 255.0.0.0Router(config-if)#no shutdownRouter(config-if)#clock rate 64000Router>enRouter#conf tRouter(config)#int fastEthernet 0/0Router(config-if)#ip add 192.168.2.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#int s2/0Router(config-if)#ip add 10.0.0.2 255.0.0.0Router(config-if)#no shutdownRouter(config-if)#int s3/0Router(config-if)#ip add 20.0.0.1 255.0.0.0Router(config-if)#no shutdownRouter(config-if)#clock rate 64000router2:Router>enRouter#conf tRouter(config)#int fastEthernet 0/0Router(config-if)#ip add 192.168.3.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#int s2/0Router(config-if)#ip add 20.0.0.2 255.0.0.0Router(config-if)#no shutdown接下来我们就去配置OSPF：其实配置OSPF只是配置与当前路由器相连的接口或接口的IP就可以了。

任务8 配置单区域的OSPF协议一、【技术原理】1、OSPF（Open Shortest Path First开放式最短路径优先）是一种基于链路状态的内部网关路由协议（Interior Gateway Protocol，简称IGP）。

能对网络的变化作出快速的响应。

它是在网络变化时以触发的方式进行更新的，同时也定期（30分钟）更新整个链路状态。

2、当OSPF检测到网络发生变化时，产生链路状态通告（Link State Advertisement，LSA），LSA用组播的方式扩散到所有的邻近路由器，邻近路由器收到LSA后，用它来更新自己的链路状态数据库（Link State Database，LSDB），同时还把LSA扩散到别地路由器。

这样LSA被所有的路由器所接受，并且用来更新链路状态数据库。

3、利用链路状态数据库，路由器运行Diskjtra的最短路径（Shortest Path First，SPF）算法，在该区域中形成到所有目的的最短路径树，从这个最短路径树中形成了IP路由表。

在网络中发生的任何改变将会被链路状态分组扩散出去，同时使路由器利用这些新信息，重新计算最短路径树。

二、【任务描述】现在有两个公司，一个公司在北京，另一个公司在广州。

两个公司分别有一个局域网，分别通过一台路由器接入广域网（因特网），且两个公司的网络之间可能存在多条可达的路由。

现要在路由器上配置OSPF多区域路由协议，实现两个公司网络的互连。

三、【任务实现】1、规划拓扑结构2、参数配置过程OSPF配置的两个语句：□启动OSPF路由器协议进程。

语法：Router(config)#router ospf Process-ID说明：Process-ID为进程号，取值范围：1-65535□声明运行OSPF协议的路由器接口IP地址或子网地址。

语法：Router(config-router)#network A.B.C.D A.B.C.D area area-id说明：A.B.C.D为直连网段。

ospf单区域配置实验报告一、实验名称OSPF单区域基础配置。

二、实验目的掌握在路由器上配置OSPF单区域。

三、实验原理OSPF（OpFnShortFstPathFirst，开放式最短路径优先）协议，是现在网络中应用最广泛路由协议之一。

属于内部网关路由协议，能够适应多种模网络环境，是经典链路状态（link-statF）协议。

0SPF路由协议经过向全网扩散本设备链路状态信息，使网络中每台设备最终同时一个含有全网链路状态数据库，然后路由器采取SPF算法，以自己为根，计算抵达其她网络最短路径，最终形成全网路由信息。

OSPF属于无类路由协议，支持VLSM（变长子掩码）。

OSPF是以组播形式讲行铸路状态通告。

在大规模网络环境中，0SPF支持区域划分，将网络进行合理计划。

划分区域时必需存在area0（骨干区域）。

其她区域和骨干区域直接相连或经讨虚铸路方法连接。

四、实验功效实现网络互连互通、从而实现信息共享和传输。

五、实验设备S3350（1台）、R1762路电器（两台）、V35线缆（1相）、交叉线可吉连线（1条）。

六、实验结果在这次实验中，我掌握了在路由器上配置OSPF单区域，知道了OSPF 路由协议是经过向全网扩散本设备链路状态信息，使网络中每台设备最终同时一个含有全网链路状态数据库，然后路由器采取SPF算法，以自己为根，计算抵达其她网络最短路径，最终形成全网路由信息这个实验原理。

即使在刚开始做实验时候出现了很多问题，比如说路由器和交换机之间应该怎么连线，IP地址和缺省网关没有配置正确等等，造成实验不能成功。

但以后经过同学之间相互研究和讨论以及老师耐心解答，这些问题都一一处理了，最终把实验成功做出来了、实现网络互连互通、从而实现信息共享和传输。

3.4 单区域OSPF配置
一、单区域OSPF配置
单区域OSPF的配置分为两个步骤： 启动OSPF路由器协议进程。 Router(config)#router ospf Process-ID 声明运行OSPF协议的路由器接口IP地址或子网地址。 Router(config-router)#network A.B.C.D A.B.C.D area area-id
Router C 的路由表 目的网络 输出接口 代价 3.0.0.0 4.0.0.0 1.0.0.0 2.0.0.0 S0 S0 S0 S0 0 2 2 1
图3-3-5 路由自环问题-2
3.3 RIP配置
图3-3-6 路由自环问题-3
3.3 RIP配置
（2）解决路由自环问题—计数到无穷
在这种方案中，RIP将路由表中任一路由条目的代价值 限制为15跳。同时，用代价值16表明一个网络不可达。 但是，计数到无穷的提出限制了路由网络的规模。
Router C 的路由表 目的网络 输出接口 代价 3.0.0.0 4.0.0.0 1.0.0.0 2.0.0.0 S0 E0 S0 S0 0 down 2 1
图3-3-4 路由自环问题-1
3.3 RIP配置
2.0.0.0/8 1.0.0.0/8 E0 S0 S0 Router A 4.0.0.0/8 S1 Router B S0 Router C E0

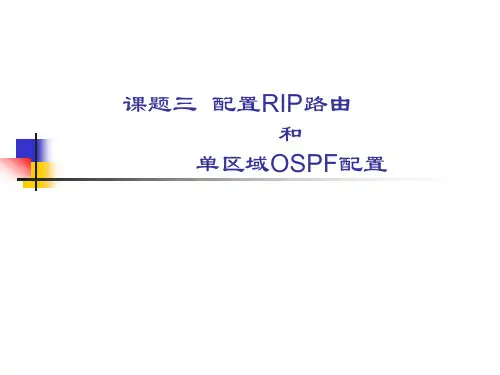

课题三 配置RIP路由 和 单区域OSPF配置
本课题主要内容
介绍IGP中的两类路由协议：距离矢量路由协 议、链路状态路由协议 RIP路由协议和OSPF路由协议。
3.1 距离向量路由协议的工作原理
一、收集直连网络信息
在距离向量路由协议工作过程中，路由器首先会收集 直连路由信息，这样在路由表中，会首先出现直连路由条 目。路由器RTA通过F0（快速以太口）接口所直连的网段 是10.0.0.0网段，因此在RTA路由表中目的网络10.0.0.0 的出站接口为F0，由于是直连网段，所以度量值为0（以 RIP协议为例）；同理还生成了与S0（串行口）接口相连 的20.0.0.0网段的路由信息。路由器RTB也生成了直连网 段20.0.0.0网段和30.0.0.0网段的路由信息。在第一阶段， RTA和RTB的路由表都已经生成了度量值为0的直连路由信 息。如图5-1中的RTA和RTB的路由表所示。

动态路由-----OSPF协议原理与单区域实验配置⼀.OSPF协议的介绍1.OSPF的概述OSPF(Open Shortest Path First)是⼀个内部⽹关协议(Interior Gateway Protocol,简称IGP)。

与RIP相对，OSPF是链路状态路协议，⽽RIP是距离向量路由协议。

链路是路由器接⼝的另⼀种说法，因此OSPF也称为接⼝状态路由协议。

OSPF通过路由器之间通告⽹络接⼝的状态来建⽴链路状态数据库，⽣成最短路径树，每个OSPF路由器使⽤这些最短路径构造路由表。

⽹络，OSPFv3⽤在⽹络。

可⽤于⼤型⽹络。

OSPF路由器收集其所在⽹络区域上各路由器的连接状态信息，即链路状态信息（Link-State），⽣成链路状态数据库(Link-State Database)。

路由器掌握了该区域上所有路由器的链路状态信息，也就等于了解了整个⽹络的拓扑状况。

OSPF路由器利⽤“最短路径优先算法(Shortest Path First, SPF)”，独⽴地计算出到达任意⽬的地的路由。

在OSPF协议下的路由器⼯作流程：2.OSPF的区域简介外部AS:⼀般来讲是运⾏另⼀个路由选择协议的区域,⽐如RIP,EIGRP等。

⾻⼲区域:Area 0,所有区域都必须(⼀般情况下)通过⾻⼲区域进⾏区域间的路由。

标准区域:同上,即最普通的区域。

末梢区域:Stub Area,不接收外部AS（AS代表同⼀路由协议下的路由区域）的路由信息。

完全末梢区域:Totally Stub Area,不接收外部AS的路由信息,同时也不接收本AS中其他Area的。

⾮纯末梢区域:NSSA(Not-So-Stub-Area),允许接收外部AS中以类型7的LSA发送的路由信息,并且ABR将类型7的LSA转换成类型5的LSA 在本AS内进⾏发送...3.OSPF的五种路由器DR:指定路由器，⼀个区域中的主路由器，当其他路由发数据给它时，指定路由器负责通知所有路由器。

192.168.10.1/24
S0/1
f0/0
B
S0/1 A f0/0
C
192.168.20.2/24
192.168.10.2/24
Loopback 0：20.1.1.1
.
29
OSPF单区域配置实例10-2
RA#config terminal RA(config)#interface loopback 0 RA(config-if)#ip address 20.1.1.1 255.0.0.0 RA(config-if)#exit
Router(config-if)#ip ospf hello-interval 5
Router(config-if)#ip ospf dead-interval 20
.
27
OSPF单区域的配置命令4-4
•查看邻居列表
Router#show ip ospf neighbor
•查看链路状态数据库
Router#show ip ospf database
• 当路由器上启动OSPF进程时，每台路由器都会间隔一定 的时间发送Hello包
• Hello包通过组播地址224.0.0.5发送（建立邻居） • OSPF路由器使用Hello包发起建立邻接关系并监视这种
关系的存在和消失 • 在广播网或者点对点网上，Hello的发送间隔是10秒；在
NBMA网络上，Hello的发送间隔是30秒
20
30
10
RA 70 RC
60
30
.
6
OSPF协议概述－链路状态路由协议2-2
• 链路状态路由协议中，直连的路由器之间建立邻接关系， 互相“交流”链路信息，来“画”出完整的网络结构

单区域OSPF的配置一、实验目的掌握单区域的OSPF的配置方法；理解链路状态路由协议的工作过程；二、实验内容实验的拓扑图如图2-1所示，要求通过配置单区域OSPF,实现RT1和RT2、RT2和RT3之间建立OSPF邻居，且互相学习到到loopback接口对应的路由信息。

图2-1三、实验步骤1.搭建实验环境并完成基本配置如表1-1。

表1-12.配置RT1的OSPF。

在RT1上启用OSPF协议，并在G0/0/0和Loopback0接口上使能OSPF，将它们加入OSPF的Area0。

[RT1] ospf 1[RT1-ospf-1] area 0[RT1-ospf-1-area-0.0.0.0] network 1.1.1.1 0.0.0.0[RT1-ospf-1-area-0.0.0.0] network 10.0.0.0 0.0.0.2553.配置RT2的OSPF。

在RT2上启用OSPF协议，并在G0/0、G0/1和Loopback0接口上使能OSPF，将它们加入OSPF的Area0。

[RT2] ospf 1[RT2-ospf-1] area 0[RT2-ospf-1-area-0.0.0.0] network 2.2.2.2 0.0.0.0[RT2-ospf-1-area-0.0.0.0] network 10.0.0.0 0.0.0.255[RT2-ospf-1-area-0.0.0.0] network 20.0.0.0 0.0.0.2554.配置RT3的OSPF。

在RT3上启用OSPF协议，并在G0/0和Loopback0接口上使能OSPF，将它们加入OSPF的Area0。

[RT3] ospf 1[RT3-ospf-1] area 0[RT3-ospf-1-area-0.0.0.0] network 3.3.3.3 0.0.0.0[RT3-ospf-1-area-0.0.0.0] network 20.0.0.0 0.0.0.255四、实验结果1.配置结束后，如图4=1所示。

➢ 在交换机3560上配置OSPF路由协议。 ➢ 在路由器R0、R1上配置OSPF路由协议。 ➢ 将PC0、PC1主机默认网关设置为直连网
络设备接口的IP地址。 ➢ 验证PC0和PC1之间的通信。
青岛大学计算机科学技术学院 云红艳
路由器添加广域网模块WIC-2T操作
添加模块卡操作步骤：
1.点击路由器，选中 physical(物理)，首先把路 由器的开关关掉，在 Physical Device View（设 备视图右下绿色点） 。 2.在左侧的下拉菜单视图找 到“WIC-2T”（2个高速串 行接口的广域网接口模块） ，拉出来，拉到设备视图的 黑色方框上。 3.再开启路由器设备开关。
青岛大学计算机科学技术学院 云红艳
动态路由协议OSPF配置
实验步骤:
➢ 建立Packet Tracer拓扑。 ➢ 为2台路由器添加带有2个高速串口的广
域网接口卡WIC-2T模块，使用DCE串口线 连接两个路由器，路由器R0的串口配置 时钟频率64000。
➢ 在三层交换机上创建Vlan10（连接主机 ）和Vlan20（连接R1）。
青岛大学计算机科学技术学院 云红艳
在交换机S3560配置OSPF 路由协议：
SW#conf t SW(config)#ip routing //开启IP路由功能 SW(config)#router ospf 1 //启动OSPF路由进程 SW(config-router)# network 192.168.1.0 0.0.0.255 area 0 //配置参 与OSPFv2路由协议的接口范围,使之能接收和发送OSPF更新信息 SW(config-router)# network 192.168.3.1 0.0.0.0 area 0 SW(config-router)#end

1.实验目的1.掌握OSPF协议的基本原理和配置；2.熟悉DR的选举原理和配置；3.了解多区域OSPF的原理和配置；4.尝试根据协议原理设计实验过程；5.利用现有的链接完成图示的物理链接2.实验环境（软件条件、硬件条件等）3台MSR3040路由器、一台MSR5060路由器、3台S3610交换机、12台pc；3.实验原理与方法（架构图、流程图等）【OSPF协议】OSPF(Open Shortest Path First开放式最短路径优先)[1]是一个内部网关协议(Interior Gateway Protocol,简称IGP)，用于在单一自治系统(autonomous system,AS)内决策路由。

OSPF路由协议是一种典型的链路状态（Link-state）的路由协议，一般用于同一个路由域内。

在这里，路由域是指一个自治系统（Autonomous System），即AS，它是指一组通过统一的路由政策或路由协议互相交换路由信息的网络。

在这个AS中，所有的OSPF路由器都维护一个相同的描述这个AS结构的数据库，该数据库中存放的是路由域中相应链路的状态信息，OSPF路由器正是通过这个数据库计算出其OSPF路由表的。

作为一种链路状态的路由协议，OSPF将链路状态广播数据包LSA（Link State Advertisement）传送给在某一区域内的所有路由器，这一点与距离矢量路由协议不同。

运行距离矢量路由协议的路由器是将部分或全部的路由表传递给与其相邻的路由器。

【OSPF邻居关系】邻接关系建立的4个阶段:1.邻居发现阶段2.双向通信阶段：Hello报文都列出了对方的RID，则BC完成.3.数据库同步阶段：4.完全邻接阶段: full adjacency邻居关系的建立和维持都是靠Hello包完成的,在一般的网络类型中,Hello包是每经过1个HelloInterval发送一次,有1个例外:在NBMA网络中,路由器每经过一个PollInterval 周期发送Hello包给状态为down的邻居(其他类型的网络是不会把Hello包发送给状态为down的路由器的).Cisco路由器上PollInterval默认60s Hello Packet以组播的方式发送给224.0.0.5，在NBMA类型，点到多点和虚链路类型网络，以单播发送给邻居路由器。

实验12：单区域上的OSPF配置（参考答案）实验12 单区域上的OSPF配置⼀、实验⽬的熟悉OSPF路由协议的特点与应⽤范围，掌握它的配置⽅法。

⼆、实验内容完成如下拓扑结构的单区域OSPF设计。

DTEDCEarea 0DCE DTE三、实验步骤1、⾸先按上图连接好路由器①选择2620路由器作为实验设备②添加接⼝并选择合适的端⼝进⾏互联2、按⽹络拓扑图规划IP 地址R1：loopback0 :1.1.1.1/24 s0:192.168.12.1/24R2：loopback0 :2.2.2.2/24 s0:192.168.12.2/24 s1:192.168.23.2/24 R3：loopback0 :3.3.3.3/24 s0:192.168.34.3/24s1:192.168.23.3/24 R4：loopback0 :4.4.4.4/24 s0:192.168.34.4/24备注：OSPF在运⾏过程中需要为⾃治系统（AS）内的路由器指定⼀个Router id 作为此路由器的唯⼀标识。

由于Router id是⼀个32位的⽆符号整数，这⼀点与IP地址⼗分相像。

⽽且IP地址是不会出现重复现象的，所以通常将路由器的Router id指定为与该设备上的某个接⼝的地址。

对于配置回环地址（loopback）的路由器，回环地址就成了Router id的最佳选择。

3、在各路由器上配置IP地址，保证链路的连通性如使⽤命令：R1（config）# int loopback0R1（config-if）#ip address 1.1.1.1 255.255.255.0R1（config）#int s0/0R1（config-if）#ip address 192.168.12.1 255.255.255.0R1（config-if）#no shutdown也可以像前⾯使⽤图形界⾯配置接⼝的IP地址。

同样道理同学们配置余下的三个路由器。

eNSP实验：配置单区域的OSPF网络一、实验目的1、理解Route-id的意义2、掌握配置单区域的OSPF网络的方法3、理解OSPF hello-interval和dead-interval的意义二、实验拓扑三、实验步骤1、基本的配置与OSPF配置AR1：sysysname AR1int Gi 0/0/0ip add 192.168.12.1 30int loop 0ip add 1.1.1.1 32qospf 1 router-id 1.1.1.1area 0network 192.168.12.0 0.0.0.3network 1.1.1.1 0.0.0.0qqsave[AR1]sysysname AR2int Gi 0/0/0ip add 192.168.12.2 30int Gi 0/0/1ip add 192.168.23.1 30int loop 0ip add 2.2.2.2 32qospf 1 router-id 2.2.2.2 area 0network 192.168.12.0 0.0.0.3 network 192.168.23.0 0.0.0.3 network 1.1.1.1 0.0.0.0qqsave[AR2]AR3：sysysname AR3int Gi 0/0/0ip add 192.168.23.2 30int loop 0ip add 3.3.3.3 32qospf 1 router-id 3.3.3.3 area 0network 192.168.23.0 0.0.0.3 network 3.3.3.3 0.0.0.0qq[AR3]说明：一台路由器如果要运行OSPF协议，必须存在Router ID。

路由器的ID是一个32比特无符号整数，是一台路由器在自治系统中的唯一标识。

路由器的ID可以手工配置，如果没有通过命令指定ID号，系统会从当前接口的IP地址中自动选取一个作为路由器的ID号。

OSPF 单区域配置实验题目： OSPF 单区域配置实验目的：理解协议、ospf 协议，掌握在单区域环境中配置ospf 路由协议，实现简单的ospf 配置实验设备及环境： 路由器RSR10、 路由器快速以太网口、 PC 机 实验拓扑图图17 OSPF 单区域配置实验拓扑图实验步骤1.在路由器上配置IP 地址RA#config tRA(config)# interface FastEthernet 0/0 //进入网口fa0/0RA(config-if)#ip address 192.168.20.1 255.255.255.252 //设置ip 地址RA(config)#interface Loopback 0 //进入内部回环接口RA(config-if)#ip address 192.168.30.9 255.255.255.248 //设置ip 地址RB#config tRB(config)# interface FastEthernet 0/0 //进入网口fa0/0RB(config-if)#ip address 192.168.20.2 255.255.255.252 //设置ip 地址RB(config)#interface FastEthernet 0/1 //进入网口fa0/1RB(config-if)#ip address 192.168.10.1 255.255.255.224 //设置F0/1 F0/0 F0/0 F0/0ip地址RC#config tRC(config)# interface FastEthernet 0/0 //进入网口fa0/0RC(config-if)#ip address 192.168.10.2 255.255.255.224 //设置ip地址RC(config)#interface Loopback 0 //进入内部回环接口RC(config-if)#ip address 192.168.10.33 255.255.255.240 //设置ip地址RC(config)#interface Loopback 1 //进入内部回环接口RC(config-if)#ip address 192.168.10.65 255.255.255.192 //设置ip地址2.配置OSPFRA(config)#router ospf 10 //进入ospf区域10配置模式RA(config-router)#network 192.168.30.8 0.0.0.7 area 0 //声明路由器直连网段RA(config-router)#network 192.168.20.0 0.0.0.3 area 0 //声明路由器直连网段RB(config)# router ospf 10 //进入ospf区域10配置模式RB(config-router)#network 192.168.10.0 0.0.0.31 area 0 //声明路由器直连网段RB(config-router)#network 192.168.20.0 0.0.0.3 area 0 //声明路由器直连网段RC(config)# router ospf 10 //进入ospf区域10配置模式RC(config-router)#network 192.168.10.0 0.0.0.31 area 0 //声明路由器直连网段RC(config-router)#network 192.168.10.32 0.0.0.15 area 0 //声明路由器直连网段RC(config-router)#network 192.168.10.64 0.0.0.63 area 0 //声明路由器直连网段配置OSPF多区域实验题目：OSPF多区域配置实验目的：理解协议、OSPF 协议，掌握在多区域环境中配置ospf路由协议，理解ospf层次型网络的特点实验设备及环境：路由器2621、路由器快速以太网接口、PC机实验基本配置：1.全局设置指定使用OSPF协议 router ospf process-id2.路由设置指定与该路由器相连的网络 network address wildcard-mask area area-id指定与该路由器相邻的节点地址 neighbor ip-address实验拓扑图：图18 配置OSPF多区域实验拓扑图实验步骤1.在路由器上配置IP地址。

• [R2]ospf 10 router-id 10.0.2.2 • [R2-ospf-10]area 0 • [R2-ospf-10-area-0.0.0.0]network 10.0.2.0 0.0.0.255 • [R2-ospf-10-area-0.0.0.0]network 10.0.12.0
Serial0/0/0
D 10.0.12.1
•
10.0.12.1/32 Direct 0 0
D 127.0.0.1
查看R2的路由表
• [R2]dis ip rout
• Destination/Mask Proto Pre Cost
•
10.0.1.1/32 OSPF 10 1562
•
10.0.2.0/24 Direct 0 0
• R3的基本配置 • <Huawei>undo ter mon • <Huawei>sys • [Huawei]sysname R3 • [R3]int s0/0/1 • [R3-Serial0/0/1]ip addr 10.0.23.1 24 • [R3-Serial0/0/1]undo shut • [R3-Serial0/0/1]int loopback 0 • [R3-LoopBack0]ip addr 10.0.3.3 24
• Route Flags: R - relay, D - download to fib • -------------------------------------------------------------
-----------------
•
10.0.1.0/24 Direct 0 0
LoopBack0
•

OSPF路由协议单区域概念及配置知识1：OSPF概述开放式最短路径优先协议（Open Shortest Path First，OSPF）是基于开放标准的发链路状态路由选择协议1.OSPF是内部网关路由协议内部网关路由协议(IGP)：用于在单一自治系统(Autonomous System-AS)内决策路由自制系统（AS）：执行统一路由策略的一组网络设备的组合2.OSPF区域为了适应大型的网络，OSPF在AS内划分多个区域；一定要划分区域0（骨干区域），其他区域必须和区域0相连。

每个OSPF路由器只维护所在区域的完整的链路状态信息3.链路状态路由协议OSPF是链路状态路由协议，链路状态路由协议中的路由器了解OSPF网络内的链路状态信息链路状态路由协议中，直连的路由器之间建立邻接关系，互相“交流”链路信息，来“画”出完整的网络结构知识2：Router IDRouter ID 是在OSPF区域内唯一标识一台路由器的IP地址。

Router ID选取规则▪∙∙首先，路由器选取它所有loopback接口上数值最高的IP地址▪∙∙如果没有loopback接口，就在所有物理端口中选取一个数值最高的IP地址Router ID 不具备强占性，Router ID 只要选定就不会改变，即使是物理接口关闭，Router ID 也不会变，除非重启路由器或进程。

知识3：OSPF的工作过程邻居列表•列出每台路由器全部已经建立邻接关系的邻居路由器链路状态数据库（LSDB）•列出网络中其他路由器的信息，由此显示了全网的网络拓扑路由表•列出通过SPF算法计算出的到达每个相连网络的最佳路径知识4：OSPF邻接关系邻接关系的建立过程建立邻接关系的条件1、Area-id：两个路由器必须在共同的网段上，它们的端口必须属于该网段上的同一个区，且属于同一个子网2、验证（Authentication OSPF）：同一区域路由器必须交换相同的验证密码，才能成为邻居3、Hello Interval和Dead Interval： OSPF协议需要两个邻居路由器的这些时间间隔相同，否则就不能成为邻居路由器。
