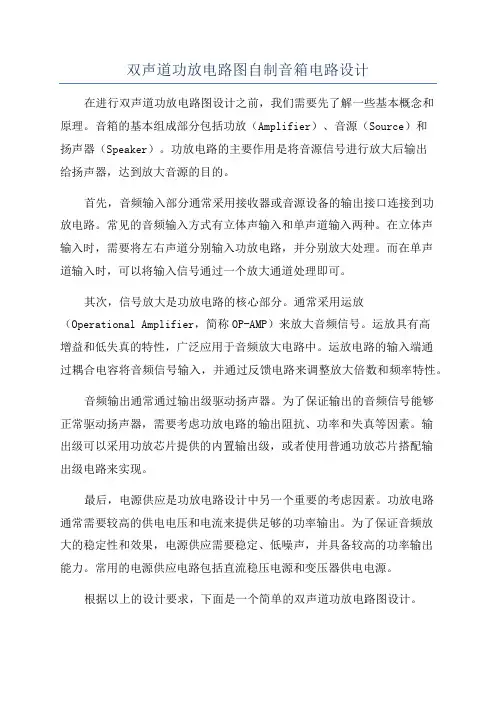

双声道功放电路图自制音箱电路设计在进行双声道功放电路图设计之前，我们需要先了解一些基本概念和原理。
音箱的基本组成部分包括功放（Amplifier）、音源（Source）和扬声器（Speaker）。
功放电路的主要作用是将音源信号进行放大后输出给扬声器，达到放大音源的目的。
首先，音频输入部分通常采用接收器或音源设备的输出接口连接到功放电路。
常见的音频输入方式有立体声输入和单声道输入两种。
在立体声输入时，需要将左右声道分别输入功放电路，并分别放大处理。
而在单声道输入时，可以将输入信号通过一个放大通道处理即可。
其次，信号放大是功放电路的核心部分。
通常采用运放（Operational Amplifier，简称OP-AMP）来放大音频信号。
运放具有高增益和低失真的特性，广泛应用于音频放大电路中。
运放电路的输入端通过耦合电容将音频信号输入，并通过反馈电路来调整放大倍数和频率特性。
音频输出通常通过输出级驱动扬声器。
为了保证输出的音频信号能够正常驱动扬声器，需要考虑功放电路的输出阻抗、功率和失真等因素。
输出级可以采用功放芯片提供的内置输出级，或者使用普通功放芯片搭配输出级电路来实现。
最后，电源供应是功放电路设计中另一个重要的考虑因素。
功放电路通常需要较高的供电电压和电流来提供足够的功率输出。
为了保证音频放大的稳定性和效果，电源供应需要稳定、低噪声，并具备较高的功率输出能力。
常用的电源供应电路包括直流稳压电源和变压器供电电源。
根据以上的设计要求，下面是一个简单的双声道功放电路图设计。
首先，我们需要两个独立的放大通道，分别对应左声道（L）和右声道（R）。
每个通道都包含输入级、放大级和输出级。
输入级使用电容耦合将音频信号输入放大级，放大级使用运放电路对音频信号进行放大，输出级通过输出电容将放大后的信号输出给扬声器。
+---------++-------，L，--++---------+----+音源----，接收器+----++---------+-------，R，--++---------+在上述电路图中，音源通过左右声道分别输入到两个功放通道的接收器中。
多媒体音箱基础知识 什么叫多媒体有源音箱？ 简单地说， 专指音箱主机箱体或低音炮箱体内自带功率放大器， 对音频信号进行 放大处理后由音箱本体回放的设备。
而多媒体主要是指用于多媒体电脑上， 区别 于所谓"家庭影院" 。
什么叫 2.1 ， 4.1 和 5.1 ？对于带有低音炮的多声道有源音箱， 前一个数字 2或 4或 5代表环绕音箱的个数： 2是双声道立体声，一般用 R 代表右声道，L 代表左声道；4是四点定位的四声 道环绕，一般用FR 代表前置右声道，一般用FL 代表前置左声道，一般用 RR 代 表后置右声道，一般用RL 代表后置左声道；5是在四声道的基础上增加了中置 声道，用C 表示；而其中".1"声道，则是一个专门设计的超低音声道，这一声道 可以产生频响范围20〜120Hz 的超低音。
现今，很多优秀的"家庭影院"为了能 更好地表现出DVD 电影中存放的 箱系统。
名词解释：什么是 DTS ？ DTS 是 "Digital Theatre System" 上讲，DTS 与包括 Dolby Digital名词解释：什么是 AC-3？1994年，日本先锋公司宣布与美国杜比实验室合作研制成功一种崭新的环绕声 制式，并命名为 "杜比 AC-3"(Dolby Surround Audio Coding-3) 。
1997年初，杜 比实验室正式将"杜比AC-3环绕声"改为"杜比数码环绕声"(Dolby Surround Digital) ，我们常称为Dolby Digital 。
杜比AC-3提供的环绕声系统由5个全频域声道和1个超低音声道组成，被称为5.1 声道。
5 个声道包括左前、中央、右前、左后、右后。
低音声道主要提供一 些额外的低音信息，使一些场景，如爆炸、撞击等声音效果更好。
音响结构组成1、扬声器扬声器有多种分类式：按其换能方式可分为电动式、电磁式、压电式、数字式等多种；按振膜结构可分为单纸盆、复合纸盆、复合号筒、同轴等多种；按振膜开头可分为锥盆式、球顶式、平板式、带式等多种；按重放频可分为高频、中频、低频和全频带扬声器；按磁路形式可分为外磁式、内磁式、双磁路式和屏蔽式等多种；按磁路性质可分为铁氧体磁体、钕硼磁体、铝镍钴磁体扬声器；按振膜材料可分纸质和非纸盆扬声器等。
A、电动式扬声器应用最广，它利用音圈与恒定磁场之间的相互作用力使振膜振动而发声。
电动式的低音扬声器以锥盆式居多，中音扬声器多为锥盆式或球顶式，高音扬声器则以球顶式和带式、号筒式为常用。
B、锥盆式扬声器的结构简单，能量转换效率较高。
它使用的振膜材料以纸浆材料为主，或掺入羊毛、蚕丝、碳纤维等材料，以增加其刚性、内阻尼及防水等性能。
新一代电动式锥盆扬声器使用了非纸质振膜材料，如聚丙烯、云母碳化聚丙烯、碳纤维纺织、防弹布、硬质铝箔、CD波纹、玻璃纤维等复合材料，性能进步提高。
C、球顶式扬声器有软球顶和硬球顶之分。
软球项扬声器的振膜彩蚕丝、丝绢、浸渍酚醛树脂的棉布、化纤及复合材料，其特点是重放音质柔美；硬球顶扬声器的振膜彩铝合金、钛合金及铍合金等材料，其特点是重放音质清脆。
D、号筒式扬声器的辐射方式与锥盆式扬声器不同，这是在振膜振动后，声音经过号筒再扩散出去。
其特点是电声转换及辐射效率较高、距离远、失真小，但重放频带及指向性较窄。
E、带式扬声器的音圈直接制作在整个振膜（铝合金聚酰亚胺薄膜等）上，音圈与振膜间直接耦合。
音圈生产的交变磁场与恒磁场相互作用，使带式振膜振动而辐射出声波。
其特点是响应速度快、失真小，重放音质细腻、层次感好。
2、箱体箱体用来消除扬声器单元的声短路，抑制其声共振，拓宽其频响范围，减少失真。
音箱的箱体外形结构有书架式和落地式之分，还有立式和卧式之分。
箱体内部结构又有密闭式、倒相式、带通式、空纸盆式、迷宫式、对称驱动式和号筒式等多种形式，使用最多的是密闭式、倒相式和带通式。

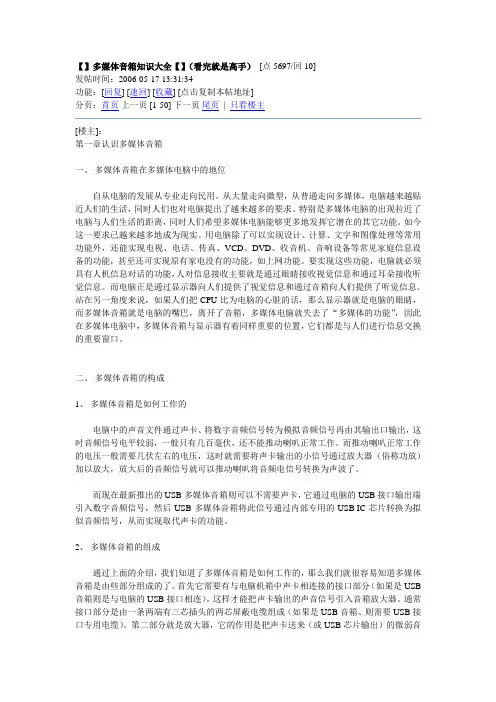

【】多媒体音箱知识大全【】（看完就是高手）[点5697/回10]发帖时间：2006-05-17 13:31:34功能：[回复] [速回] [收藏] [点击复制本帖地址]分页：首页上一页 [1-50] 下一页尾页| 只看楼主[楼主]：第一章认识多媒体音箱一、多媒体音箱在多媒体电脑中的地位自从电脑的发展从专业走向民用。
从大量走向微型，从普通走向多媒体，电脑越来越贴近人们的生活，同时人们也对电脑提出了越来越多的要求。
特别是多媒体电脑的出现拉近了电脑与人们生活的距离，同时人们希望多媒体电脑能够更多地发挥它潜在的其它功能。
如今这一要求已越来越多地成为现实。
用电脑除了可以实现设计、计算、文字和图像处理等常用功能外，还能实现电视、电话、传真、VCD、DVD、收音机、音响设备等常见家庭信息设备的功能，甚至还可实现原有家电没有的功能，如上网功能。
要实现这些功能，电脑就必须具有人机信息对话的功能，人对信息接收主要就是通过眼睛接收视觉信息和通过耳朵接收听觉信息。
而电脑正是通过显示器向人们提供了视觉信息和通过音箱向人们提供了听觉信息。
站在另一角度来说，如果人们把CPU比为电脑的心脏的话，那么显示器就是电脑的眼睛，而多媒体音箱就是电脑的嘴巴，离开了音箱，多媒体电脑就失去了“多媒体的功能”，因此在多媒体电脑中，多媒体音箱与显示器有着同样重要的位置，它们都是与人们进行信息交换的重要窗口。
二、多媒体音箱的构成1、多媒体音箱是如何工作的电脑中的声音文件通过声卡、将数字音频信号转为模拟音频信号再由其输出口输出，这时音频信号电平较弱，一般只有几百毫伏，还不能推动喇叭正常工作。
而推动喇叭正常工作的电压一般需要几伏左右的电压，这时就需要将声卡输出的小信号通过放大器（俗称功放）加以放大，放大后的音频信号就可以推动喇叭将音频电信号转换为声波了。
而现在最新推出的USB多媒体音箱则可以不需要声卡，它通过电脑的USB接口输出端引入数字音频信号，然后USB多媒体音箱将此信号通过内部专用的USB IC芯片转换为拟似音频信号，从而实现取代声卡的功能。

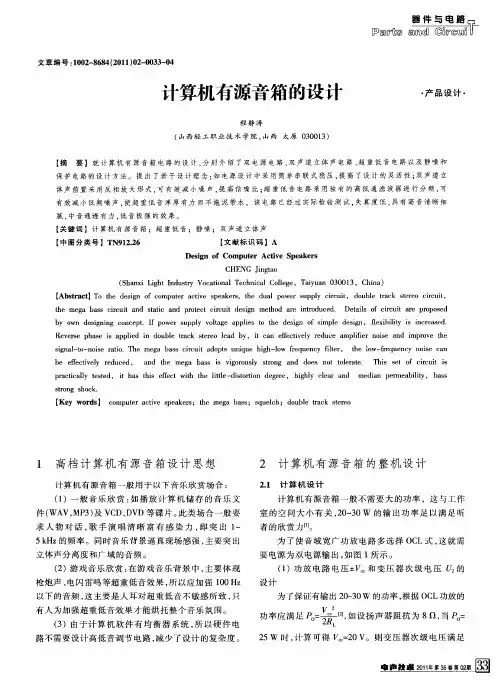

郑州科技学院《模拟电子技术》课程设计题目：有源音箱学生姓名：专业班级：学号：院（系）:指导教师：完成时间：2012年月日目录摘要.............................................................................................................................................................. - 3 - 第1章前言................................................................................................................................................ - 4 -1.1 本设计的意义................................................................................................................................. - 4 -1.2有源音箱的认识.............................................................................................................................. - 4 - 第2章有源音箱的系统介绍...................................................................................................................... - 5 -2. 1有源音箱的组成............................................................................................................................. - 5 -2. 2有源音箱的工作原理..................................................................................................................... - 5 -2. 3有源音箱的主要元件介绍............................................................................................................. - 7 -2.3.1 TDA2822M的介绍及其应用电路 ...................................................................................... - 7 -2.3.2 1N4007二极管参数及耐压............................................................................................... - 8 - 第3章有源音箱系统硬件设计.................................................................................................................. - 9 -3.1稳压电源电路图的设计.................................................................................................................. - 9 -3.2 前置放大电路的设计................................................................................................................... - 10 - 第4章PCB板的设计............................................................................................................................... - 11 -4.1 设计软件的介绍........................................................................................................................... - 11 -4.2 设计步骤....................................................................................................................................... - 11 -4.3 PCB板图设计中应注意的要点 ................................................................................................... - 12 - 第5章电路故障及解决方法 (14)第6章结束语 (15)答谢辞 (16)参考文献 (17)摘要有源音箱主要由功放组件和电源变压器组成。
功放组件主要是前置放大器和功率放大器组成，前置放大器主要负责信号的电压放大、音量控制、多路音源的切换、音调调整以及阻抗匹配等功能，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出，电源变压器则为功放组件提供电能。
通过对集成前置放大器，集成功率放大器的设计和集成稳压电源的设计完成有源音箱的设计。
第1章前言1.1 本设计的意义有源音箱实际上就是功放机与音箱的结合体。
咱们过去在市场上见到的家庭影院组合，是把功放机与音箱分开的，而有源音箱就是把功放机放在了音箱里。
在多媒体应用丰富的今天，一套多媒体音箱基本上是每一套系统中的标准配置。
而大多数用户往往会忽视这方面的选择，为什么会存在这种现象呢？消费者一般存在两个极端的心态:1,本身对音频系统表现就没有过高要求,只要能发声就行了,装机商人送的音箱就能满足他们；2,本身对音频质量有着一定水准的要求,对电脑这方面能力不报什么希望,所以也就迁就了。
其实这些消费者对于有源多媒体音箱还是存在某些误解的,随着国内多媒体音箱产业在不断竞争中发展，也涌现出不少好产品,其实只要你明白自己需要什么,还是能有产品能满足你的需求的。

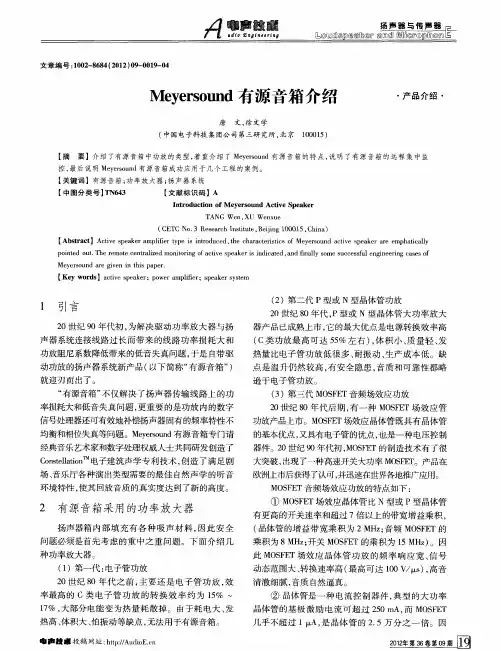

1.2有源音箱的认识有源音箱（Active Speaker）又称为“主动式音箱”。
通常是指带有功率放大器的音箱，如多媒体电脑音箱、有源超低音箱，以及一些新型的家庭影院有源音箱等。
有源音箱由于内置了功放电路，使用者不必考虑与放大器匹配的问题，同时也便于用较低电平的音频信号直接驱动。
有源音箱是指在音箱内部装有自配功放的一类音箱。
这些功放是专门用于推动音箱内的喇叭，由于进行了专门的匹配设计，所以这些功放都能较好地用于推动音箱内的喇叭，从而让使用者不需再去考虑功放的功率有多大以及阻抗是否匹配等问题。
另外，由于在音箱内还装有在放大器的前边便进行分频的电子分频器以及每台功放仅仅负责放大一段频率的声频信号，所以放大器的效率往往可以做得高些，失真也相对可以小些。
此外，还有一些专业用内置功放电路的录音监听音箱和采用内置电子分频电路和放大器的电子分频音箱也可归入有源音箱范畴。
所谓有源音箱就是指将功放做在音箱内部，可直接与音源连接并正常工作的音箱。
一些有源音箱不仅将功放集成到音箱内，还将解码器也集成到音箱内部，可以直接接受数字信号，这就是数字有源音箱。
虽然从字面上看，有源音箱可以认为是必须插电源的音箱，但严格地说这个“源”应理解为功放，而不是指电源，因为有不少需要插电源却仍需外部功放推动的音箱，这些音箱显然不属于有源音箱。
第2章 有源音箱的系统介绍2. 1有源音箱的组成有源音箱主要由功放组件和电源变压器组成。
功放组件主要是前置放大器和功率放大器组成，其功能是用来对音乐信号进行放大并实现各种操控功能，而电源变压器则为功放组件提供电能。
有源音箱组成结构（图2-1）2. 2有源音箱的工作原理从信号源得到信号经运放推动再送到后级放大推动扬声器 2.2.1 电路原理图2.2.2 焊接板图2. 3有源音箱的主要元件介绍2.3.1 TDA2822M的介绍及其应用电路TDA2822 是一片内部集成了双路音频功率放大器的集成电路，其工作电压范围是1.8—15V，2 脚是电源输入端，4 脚是公共接地端，7、8、1 脚分别是其中一路放大器的正向输入、反向输入、输出端，6、5、3 脚别是另一路放大器的正向输入、反向输入、输出端，芯片工作时两个输出端的电压约等于1/2 电源电压，因此C2、C5 作为输出电容隔开直流电避免烧坏喇叭；C4、C6 是用来调整输出信号相移的，避免功放电路产生自激振荡而损坏；C1、C2 为反向输入端信号耦合电容，R2、R5 为输入电阻，它决定了放大器的输入阻抗。
TDA2822M是一片非常经典的优秀音频功率放大集成电路，20世纪90年代初曾经被国内外家电厂商广泛用于便携式收录机中，在一些功率稍大的，尤其是带有机身扬声器的随身听中也可以经常看到TDA2822M的身影。
TDA2822M是为便携式录放音设备开发的双声道音频功放集成电路，具有低交越失真和低静态电流的特点，可工作于双声道立体声或单声道桥式放大(BTL)模式。
TDA2822M工作电压范围很宽，在1.8V-15V范围内均可正常工作。
TDA2822M的标称输出功率(1KHz,8Ω,9V,10%总失真)立体声方式时可以达到1W，桥接方式时可以达到2W。
TDA2822M的其他技术指标如下：最大峰值电流(PeakOutputCurrent)：1A；静态电流(QuiescentDrainCurrent)：≤9mAVCC=3V)；总谐波失真(1kHz，8Ω～32Ω，典型值)：0.2%；闭环增益(典型值)：39dB；声道不平衡度(立体声状态，最大值)：±1dB!声道分离度(1kHz，立体声状态，典型值)：50dB；输入阻抗(1kHz，最小值)：100kΩ；负载范围：≥4Ω。
