医用诊断高频X射线机技术参数及要求(精)

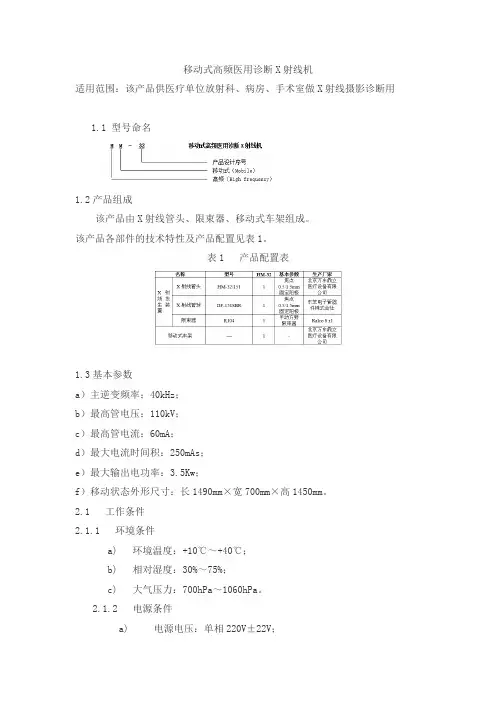

移动式高频医用诊断X射线机适用范围：该产品供医疗单位放射科、病房、手术室做X射线摄影诊断用1.1 型号命名1.2产品组成该产品由X射线管头、限束器、移动式车架组成。

该产品各部件的技术特性及产品配置见表1。

表1 产品配置表1.3基本参数a）主逆变频率：40kHz；b）最高管电压：110kV；c）最高管电流：60mA；d）最大电流时间积：250mAs；e）最大输出电功率：3.5Kw；f）移动状态外形尺寸：长1490mm×宽700mm×高1450mm。

2.1 工作条件2.1.1 环境条件a) 环境温度：+10℃～+40℃；b) 相对湿度：30%～75%；c) 大气压力：700hPa～1060hPa。

2.1.2 电源条件a) 电源电压：单相220V±22V；b) 电源频率：50Hz±1Hz；c) 电源电阻：≤1.0Ω；d) 输入功率：4.0kVA。

2.2 电功率2.2.1最大输出电功率：见表22.2.2标称电功率：见表2表2 电功率2.3 性能要求2.3.1 X射线管电压a) 摄影X射线管电压调节范围：40～110kV，分档调节，每档1kV；b) X射线管电压值的偏差应符合GB9706.3-2000中50.103.1的要求；2.3.2 X射线管电流a) 摄影X射线管电流调节范围：10～60mA，分档调节，分档数从R’10数系中选取；b）X射线管电流值的偏差应符合GB9706.3-2000中50.103.2的要求;2.3.3 电流时间积a) 电流时间积调节范围：1～250mAs，分档调节，分档数从R’20数系中选取；b) 电流时间积值的偏差应符合GB9706.3-2000中50.103.4的要求。

2.3.4 防过载X射线机应有防过载措施, X射线发生装置内所设置的程序应能保证每单次摄影时，加载因素的选择不会超过X射线管的额定容量，应符合使用说明书中给出的最大加载因素组合。

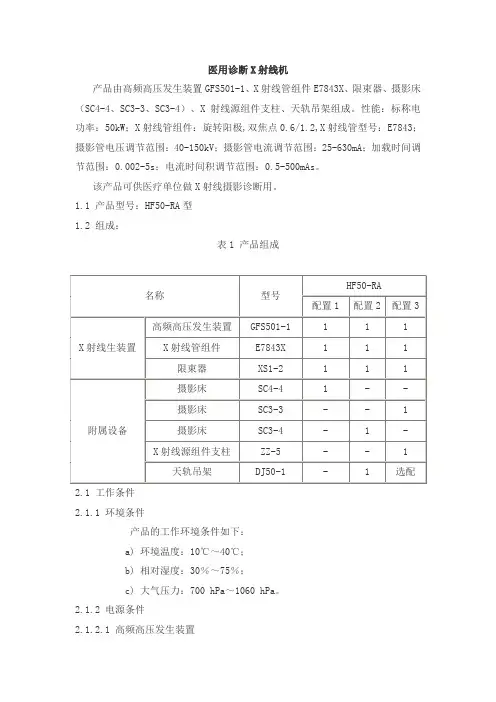

医用诊断X射线机产品由高频高压发生装置GFS501-1、X射线管组件E7843X、限束器、摄影床（SC4-4、SC3-3、SC3-4）、X射线源组件支柱、天轨吊架组成。

性能：标称电功率：50kW；X射线管组件：旋转阳极,双焦点0.6/1.2,X射线管型号：E7843；摄影管电压调节范围：40-150kV；摄影管电流调节范围：25-630mA；加载时间调节范围：0.002-5s；电流时间积调节范围：0.5-500mAs。

该产品可供医疗单位做X射线摄影诊断用。

1.1 产品型号：HF50-RA型1.2 组成：表1 产品组成2.1 工作条件2.1.1 环境条件产品的工作环境条件如下：a) 环境温度：10℃～40℃；b) 相对湿度：30％～75％；c) 大气压力：700 hPa～1060 hPa。

2.1.2 电源条件2.1.2.1 高频高压发生装置高频高压发生装置电源条件如下：a) 电源电压为三相380V,网电压波动应不超过标称值的±10%；b) 电源频率：50Hz±1Hz；c) 电源内阻应不大于0.17Ω；2.1.2.2 附属设备附属设备电源条件如下：a) 电源电压为单相220V,网电压波动应不超过标称值的±10%；b) 电源频率：50Hz±1Hz2.1.2.3 电源容量机组电源容量瞬时65kVA。

2.2 电功率2.2.1 最大输出电功率间歇方式：50kW(100kV×500mA)。

2.2.2 标称电功率在加载时间为0.1s，X 射线管电压为100kV时，标称电功率为50kW(100kV×500mA)。

2.3 加载因素及控制2.3.1 X射线管电压X射线管电压应符合下列要求：a) 摄影管电压的调节范围（40～150）kV，分档可调，步长应不大于1kV；b) X射线管电压值的偏差，应符合GB 9706.3-2000中50.103.1的要求。

2.3.2 X射线管电流X射线管电流应符合下列要求：a) 摄影管电流的调节范围（25～630）mA，分档可调，分档在R’10数系中选取；b) X射线管电流值的偏差应符合GB 9706.3-2000中50.103.2的要求。

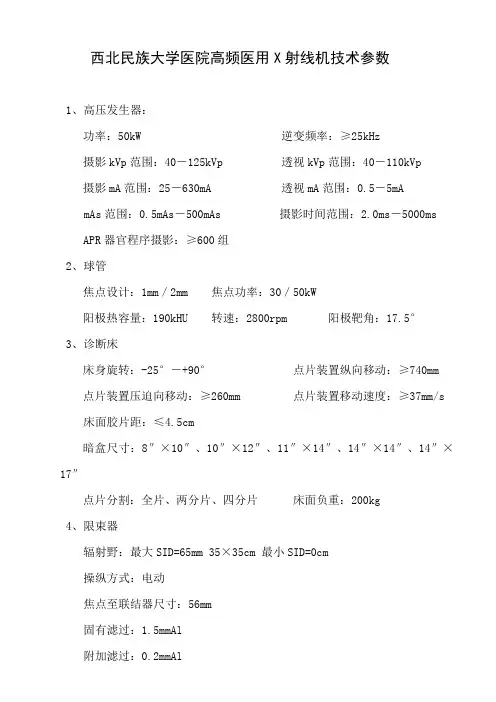

西北民族大学医院高频医用X射线机技术参数1、高压发生器：功率：50kW 逆变频率：≥25kHz摄影kVp范围：40－125kVp 透视kVp范围：40－110kVp摄影mA范围：25－630mA 透视mA范围：0.5－5mAmAs范围：0.5mAs－500mAs 摄影时间范围：2.0ms－5000ms APR器官程序摄影：≥600组2、球管焦点设计：1mm／2mm 焦点功率：30／50kW阳极热容量：190kHU 转速：2800rpm 阳极靶角：17.5°3、诊断床床身旋转：-25°－+90°点片装置纵向移动：≥740mm 点片装置压迫向移动：≥260mm 点片装置移动速度：≥37mm/s 床面胶片距：≤4.5cm暗盒尺寸：8″×10″、10″×12″、11″×14″、14″×14″、14″×17″点片分割：全片、两分片、四分片床面负重：200kg4、限束器辐射野：最大SID=65mm 35×35cm 最小SID=0cm操纵方式：电动焦点至联结器尺寸：56mm固有滤过：1.5mmAl附加滤过：0.2mmAl5、滤线栅规格：会焦距：1200mm规格：388mm×464mm(14″×17″)方式：固定栅比(r)：8栅密度(N)：40L/cm6、影像增强器视野：9"最高中心分辨率：52 lp/cm转换系数：260/120/60cd/m2/mR/s7、电视系统摄像机象素数：40万扫描比率：隔行扫描每秒图像帧数：25分辨率：水平中心≥600线；垂直中心≥400线控制器：AD量化级数：8Bit数字存储帧数：8帧有效帧：1024像素(H)×576行(V)×8帧监视器尺寸：17”扫描制式：无闪烁逐行扫描分辨率：水平中心≥800线；垂直中心≥400线。

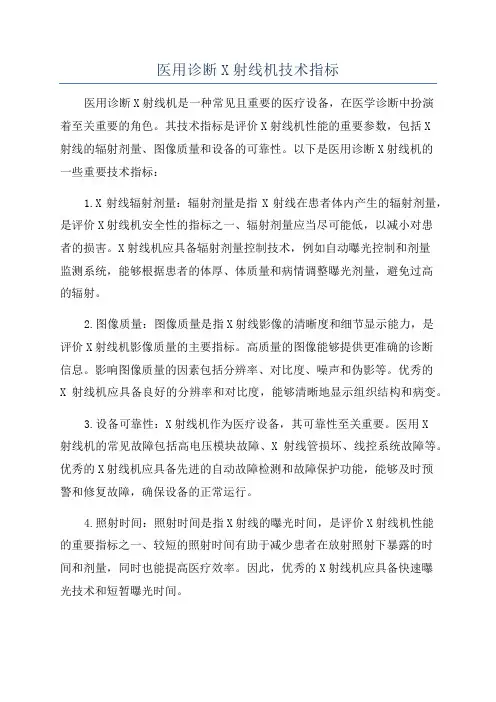

医用诊断X射线机技术指标医用诊断X射线机是一种常见且重要的医疗设备，在医学诊断中扮演着至关重要的角色。

其技术指标是评价X射线机性能的重要参数，包括X射线的辐射剂量、图像质量和设备的可靠性。

以下是医用诊断X射线机的一些重要技术指标：1.X射线辐射剂量：辐射剂量是指X射线在患者体内产生的辐射剂量，是评价X射线机安全性的指标之一、辐射剂量应当尽可能低，以减小对患者的损害。

X射线机应具备辐射剂量控制技术，例如自动曝光控制和剂量监测系统，能够根据患者的体厚、体质量和病情调整曝光剂量，避免过高的辐射。

2.图像质量：图像质量是指X射线影像的清晰度和细节显示能力，是评价X射线机影像质量的主要指标。

高质量的图像能够提供更准确的诊断信息。

影响图像质量的因素包括分辨率、对比度、噪声和伪影等。

优秀的X射线机应具备良好的分辨率和对比度，能够清晰地显示组织结构和病变。

3.设备可靠性：X射线机作为医疗设备，其可靠性至关重要。

医用X射线机的常见故障包括高电压模块故障、X射线管损坏、线控系统故障等。

优秀的X射线机应具备先进的自动故障检测和故障保护功能，能够及时预警和修复故障，确保设备的正常运行。

4.照射时间：照射时间是指X射线的曝光时间，是评价X射线机性能的重要指标之一、较短的照射时间有助于减少患者在放射照射下暴露的时间和剂量，同时也能提高医疗效率。

因此，优秀的X射线机应具备快速曝光技术和短暂曝光时间。

5.准确性和稳定性：X射线机应具备高精度、准确的曝光参数和图像显示。

同时，X射线机应具备稳定性，能够保持长时间的稳定工作，避免由于设备故障或其他原因导致的影像质量下降和诊断准确性降低。

6.色散和扩散：色散和扩散是指X射线束经过物质后发生的能量散射和方向扩散现象，影响了图像质量和像素间的对比度。

优秀的X射线机应具备良好的色散和扩散控制技术，以获得更清晰的图像和更高的对比度。

综上所述，医用诊断X射线机的技术指标涉及X射线辐射剂量、图像质量、设备可靠性、照射时间、准确性和稳定性以及色散和扩散等方面。

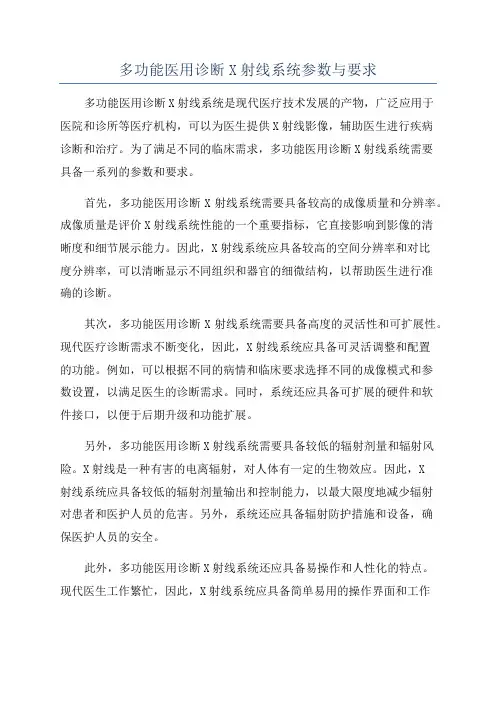

多功能医用诊断X射线系统参数与要求多功能医用诊断X射线系统是现代医疗技术发展的产物，广泛应用于医院和诊所等医疗机构，可以为医生提供X射线影像，辅助医生进行疾病诊断和治疗。

为了满足不同的临床需求，多功能医用诊断X射线系统需要具备一系列的参数和要求。

首先，多功能医用诊断X射线系统需要具备较高的成像质量和分辨率。

成像质量是评价X射线系统性能的一个重要指标，它直接影响到影像的清晰度和细节展示能力。

因此，X射线系统应具备较高的空间分辨率和对比度分辨率，可以清晰显示不同组织和器官的细微结构，以帮助医生进行准确的诊断。

其次，多功能医用诊断X射线系统需要具备高度的灵活性和可扩展性。

现代医疗诊断需求不断变化，因此，X射线系统应具备可灵活调整和配置的功能。

例如，可以根据不同的病情和临床要求选择不同的成像模式和参数设置，以满足医生的诊断需求。

同时，系统还应具备可扩展的硬件和软件接口，以便于后期升级和功能扩展。

另外，多功能医用诊断X射线系统需要具备较低的辐射剂量和辐射风险。

X射线是一种有害的电离辐射，对人体有一定的生物效应。

因此，X射线系统应具备较低的辐射剂量输出和控制能力，以最大限度地减少辐射对患者和医护人员的危害。

另外，系统还应具备辐射防护措施和设备，确保医护人员的安全。

此外，多功能医用诊断X射线系统还应具备易操作和人性化的特点。

现代医生工作繁忙，因此，X射线系统应具备简单易用的操作界面和工作流程，以便于医生操作和学习。

同时，系统还应具备智能化的辅助功能，例如，自动曝光控制和图像处理等，以提高工作效率和诊断准确率。

最后，多功能医用诊断X射线系统还应具备良好的数据存储和传输能力。

医学影像数据量大且重要，系统应具备大容量的存储设备和高速的数据传输接口，以便于对影像数据进行存储、管理和传输。

同时，系统还应具备良好的数据安全保护措施，确保患者隐私和数据的机密性。

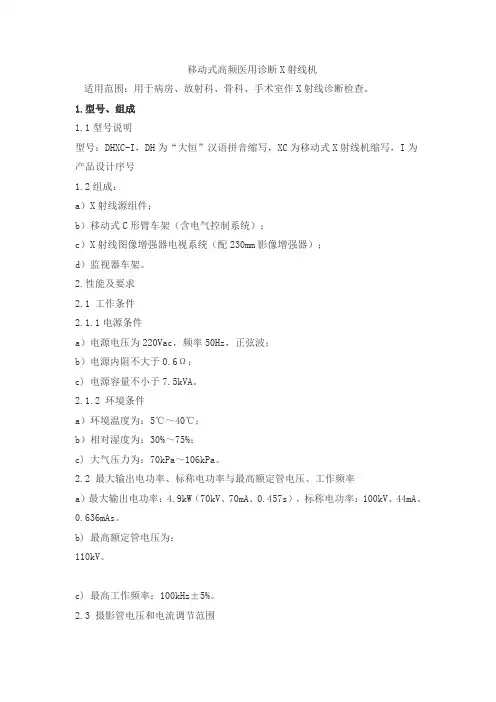

移动式高频医用诊断X射线机适用范围：用于病房、放射科、骨科、手术室作X射线诊断检查。

1.型号、组成1.1型号说明型号：DHXC-I，DH为“大恒”汉语拼音缩写，XC为移动式X射线机缩写，I为产品设计序号1.2组成：a）X射线源组件；b）移动式C形臂车架（含电气控制系统）；c）X射线图像增强器电视系统（配230mm影像增强器）；d）监视器车架。

2.性能及要求2.1 工作条件2.1.1电源条件a）电源电压为220Vac，频率50Hz，正弦波；b）电源内阻不大于0.6Ω；c) 电源容量不小于7.5kVA。

2.1.2 环境条件a）环境温度为：5℃～40℃；b）相对湿度为：30%～75%；c) 大气压力为：70kPa～106kPa。

2.2 最大输出电功率、标称电功率与最高额定管电压、工作频率a）最大输出电功率：4.9kW（70kV、70mA、0.457s），标称电功率：100kV、44mA、0.636mAs。

b) 最高额定管电压为：110kV。

c) 最高工作频率：100kHz±5%。

2.3 摄影管电压和电流调节范围摄影管电压和电流时间积调节分档和允许范围2.4 透视管电压调节范围与精度a) 透视管电压调节范围为40kV～110kV，连续可调；b）透视管电压精度应不超过预置值的±10%。

2.5 透视管电流调节范围与精度a) 透视管电流范围为0.4mAs～4.0mAs；b）透视管电流精度应不超过预置值的±20%。

2.6 X射线图像增强器电视系统性能a) 配230mm影像增强器，其水平中心分辨率应不小于22Lp/cm；b）低对比度分辨率值为：用利兹X射线试验物体进行测量，其值应大于等于10个圆形；c) 在规定条件（40kV、0.8mA）下，X射线影响增强器入射面空气比释动能率不大于10μR/s；d) 在规定条件（70kV、2.5mA）下，透视时最大入射空气比释动能率应不大于250μGy/s。

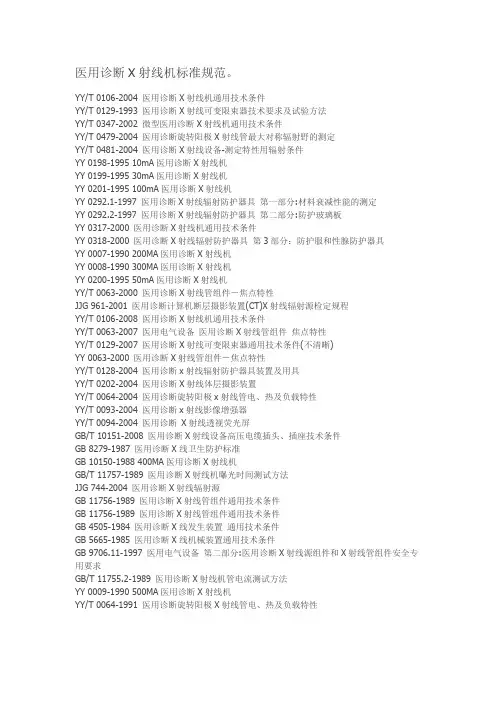

医用诊断X射线机标准规范。

YY/T 0106-2004 医用诊断X射线机通用技术条件YY/T 0129-1993 医用诊断X射线可变限束器技术要求及试验方法YY/T 0347-2002 微型医用诊断X射线机通用技术条件YY/T 0479-2004 医用诊断旋转阳极X射线管最大对称辐射野的测定YY/T 0481-2004 医用诊断X射线设备-测定特性用辐射条件YY 0198-1995 10mA医用诊断X射线机YY 0199-1995 30mA医用诊断X射线机YY 0201-1995 100mA医用诊断X射线机YY 0292.1-1997 医用诊断X射线辐射防护器具第一部分:材料衰减性能的测定YY 0292.2-1997 医用诊断X射线辐射防护器具第二部分:防护玻璃板YY 0317-2000 医用诊断X射线机通用技术条件YY 0318-2000 医用诊断X射线辐射防护器具第3部分：防护服和性腺防护器具YY 0007-1990 200MA医用诊断X射线机YY 0008-1990 300MA医用诊断X射线机YY 0200-1995 50mA医用诊断X射线机YY/T 0063-2000 医用诊断X射线管组件－焦点特性JJG 961-2001 医用诊断计算机断层摄影装置(CT)X射线辐射源检定规程YY/T 0106-2008 医用诊断X射线机通用技术条件YY/T 0063-2007 医用电气设备医用诊断X射线管组件焦点特性YY/T 0129-2007 医用诊断X射线可变限束器通用技术条件(不清晰)YY 0063-2000 医用诊断X射线管组件－焦点特性YY/T 0128-2004 医用诊断x射线辐射防护器具装置及用具YY/T 0202-2004 医用诊断X射线体层摄影装置YY/T 0064-2004 医用诊断旋转阳极x射线管电、热及负载特性YY/T 0093-2004 医用诊断x射线影像增强器YY/T 0094-2004 医用诊断X射线透视荧光屏GB/T 10151-2008 医用诊断X射线设备高压电缆插头、插座技术条件GB 8279-1987 医用诊断X线卫生防护标准GB 10150-1988 400MA医用诊断X射线机GB/T 11757-1989 医用诊断X射线机曝光时间测试方法JJG 744-2004 医用诊断X射线辐射源GB 11756-1989 医用诊断X射线管组件通用技术条件GB 11756-1989 医用诊断X射线管组件通用技术条件GB 4505-1984 医用诊断X线发生装置通用技术条件GB 5665-1985 医用诊断X线机械装置通用技术条件GB 9706.11-1997 医用电气设备第二部分:医用诊断X射线源组件和X射线管组件安全专用要求GB/T 11755.2-1989 医用诊断X射线机管电流测试方法YY 0009-1990 500MA医用诊断X射线机YY/T 0064-1991 医用诊断旋转阳极X射线管电、热及负载特性。

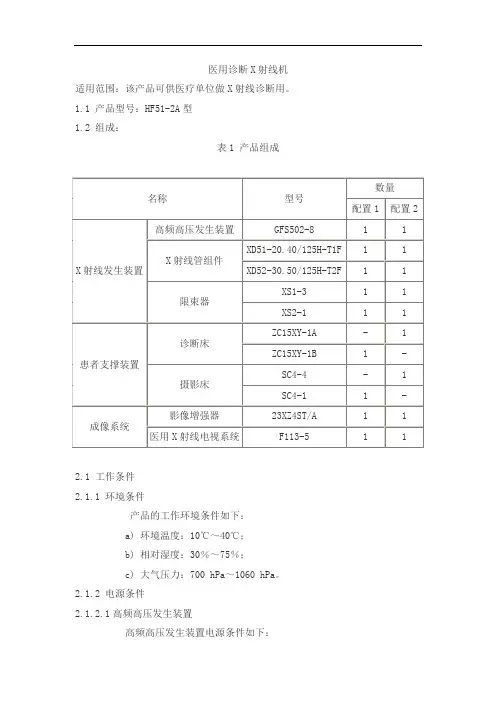

医用诊断X射线机适用范围：该产品可供医疗单位做X射线诊断用。

1.1 产品型号：HF51-2A型1.2 组成：表1 产品组成2.1 工作条件2.1.1 环境条件产品的工作环境条件如下：a) 环境温度：10℃～40℃；b) 相对湿度：30％～75％；c) 大气压力：700 hPa～1060 hPa。

2.1.2 电源条件2.1.2.1高频高压发生装置高频高压发生装置电源条件如下：a) 电源电为三相380V,网电压波动应不超过标称值的±10%；b) 电源频率：50Hz±1Hz；c) 电源内阻应不大于0.17Ω；2.1.2.2诊断床诊断床电源条件如下：a) 电源电为单相220V,网电压波动应不超过标称值的±10%；b) 电源频率：50Hz±1Hz。

2.1.2.3 摄影床摄影床电源条件如下：a) 电源电压为单相220V,网电压波动应不超过标称值的±10%；b) 电源频率：50Hz±1Hz；2.1.2.4 医用X射线电视系统医用X射线电视系统电源条件如下：a) 电源电压为单相220V,网电压波动应不超过标称值的±10%；b) 电源频率：50Hz±1Hz；2.1.2.5 电源容量机组电源容量瞬时75kVA；连续8kVA。

2.2 电功率2.2.1 最大输出电功率连续方式：0.352kW(110kV×3.2mA)；间歇方式：50kW(100kV×500mA)。

2.2.2 标称电功率在加载时间为0.1s，X 射线管电压为100kV时，标称电功率为50kW(100kV×500mA) 。

2.3 加载因素及控制2.3.1 X射线管电压X射线管电压应符合下列要求：a) 摄影管电压的调节范围（40～125）kV；分档可调，步长应不大于1kV；透视管电压的调节范围（40～110）kV；分档可调，步长应不大于1kV；b) X射线管电压值的偏差，应符合GB 9706.3-2000中50.103.1的要求。

数字化医用诊断X射线机（DR）参数数字化医用诊断X射线机（DR）参数1 设备用途说明：全身各部位立位和卧位摄影2 设备主要构成：★2.1 直接数字化平板探测器（原装进口）★2.2 X光球管（原装进口）★2.3 高频高压发生器及曝光控制系统（原装进口）★2.4 电离室：3视野AID（原装进口）2.5 滤线栅2.6 满足立、卧位检查需要的自动化机械床台系统2.7 专用图像采集/处理工作站2.8 专用诊断报告工作站3 技术参数及要求：3.1 直接数字化平板探测器★3.1.1 探测器介质：非晶硅或非晶硒3.1.2 探测器结构：整板（非拼接板）★3.1.3 探测器有效成像尺寸：≥14″×17″★3.1.4 闪烁体像素间距：≤140um★3.1.5 空间分辨率：≥3.5Lp/mm3.1.6 有效像素：≥900万3.1.7 自曝光至图像在监视器上显示的时间：≤3s 3.1.8整板感光单元保修≥3年3.1.9具备安全防碰撞装置3.2 进口X光球管3.2.1 阳极热容量：≥200KHu3.2.2 球管阳极旋转速度：≥2800转/分钟3.2.3 焦点：0.6mm/1.2mm3.2.4 阳极靶角：12度靶角3.2.5 最大管电压：≥125kV3.3 高压发生器及曝光控制系统3.3.1 进口高频高压发生器3.3.2 高频逆变频率：≥20KHZ★3.3.3 输出功率：≥50KW3.3.4 输入电源：380V 50HZ 三相电源3.3.5 输出电压：40～150KV3.3.6 最大输出电流：≥500mA3.3.7 最短曝光时间：≤1m s3.3.8 最大mAs：≥500mAs3.3.9 摄影方式应包括：普通摄影，滤线器摄影，器官程序摄影(APR)，电离室自动曝光摄影(AEC)3.3.10 应具备隔室控制台单独操作曝光3.3.11 控制台有曝光参数单元化菜单可供选择3.3.12 具有中文故障状态显示功能3.4 摄影床台系统3.4.1 采用多功能浮动床台，能满足各部位投照摄影临床需求3.4.2 患者床运动范围：床面移动纵向行程≥±350mm，横向移动≥±100mm。

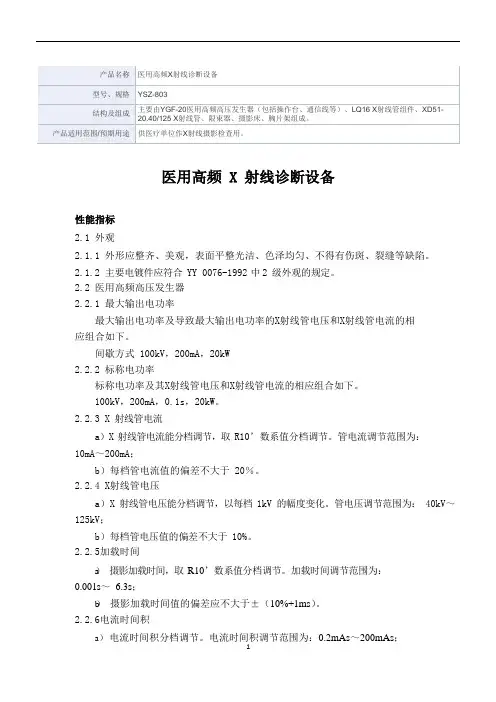

医用高频 X 射线诊断设备性能指标2.1外观2.1.1外形应整齐、美观，表面平整光洁、色泽均匀、不得有伤斑、裂缝等缺陷。

2.1.2主要电镀件应符合 YY 0076-1992 中2 级外观的规定。

2.2医用高频高压发生器2.2.1最大输出电功率最大输出电功率及导致最大输出电功率的X射线管电压和X射线管电流的相应组合如下。

间歇方式 100kV，200mA，20kW2.2.2标称电功率标称电功率及其X射线管电压和X射线管电流的相应组合如下。

100kV，200mA，0.1s，20kW。

2.2.3X 射线管电流a）X 射线管电流能分档调节，取R10’数系值分档调节。

管电流调节范围为：10mA～200mA；b）每档管电流值的偏差不大于 20％。

2.2.4X射线管电压a）X 射线管电压能分档调节，以每档 1kV 的幅度变化。

管电压调节范围为： 40kV～125kV；b）每档管电压值的偏差不大于 10%。

2.2.5加载时间a）摄影加载时间，取R10’数系值分档调节。

加载时间调节范围为：0.001s～6.3s；b）摄影加载时间值的偏差应不大于±（10%+1ms）。

2.2.6电流时间积b）电流时间积值的偏差应不大于±（10 % + 0.2 mA·s )。

2.2.7X射线管防过载性能设备通过互锁机制保证在任何单次拍片操作时：a）不超过 X 射线管额定管电压；b）不超过 X 射线管额定容量。

2.2.8高压电缆插头、插座符合 GB/T 10151-2008 中有关型式和基本尺寸、标志、连接的要求。

2.2.9间歇方式下的重复性辐射输出重复性应符合 GB9706.3-2000 中 50.102.1 的要求。

2.2.10 间歇方式下的线性在加载因素限定间隔上的空气比释动能线性，应符合 GB9706.3-2000 中50.102.2a）的要求。

2.3限束器a)限束器启闭应轻便、灵活、可靠；b)X射线照射野中心于光照野中心的偏差及它们各自边缘的偏差应在X射线管焦点至受像面距离的2％以内。

医用诊断X射线机适用范围：本产品可供医疗单位做X射线摄影、透视、胃肠检查诊断使用。

不适用于心血管造影、乳腺、牙科X射线摄影诊断。

1.1 产品型号：DRF-3型1.2 产品组成及型号划分说明：表1 产品组成注：产品使用的显示器和工作站主机可以用具有CCC证书或符合信息安全标准，满足最低性能要求的同类型的产品替换。

显示器最低性能要求：19英寸，类型：浏览型、液晶，分辨率1280(H)×1024(V)，亮度值不小于1000cd/m2。

工作站主机最低性能要求：CPU:2.6GHz，内存：2G，硬盘：500G。

1.3 系统各部件的技术特性和规范：床上管焦点到影像接收面的距离:电动调节1000mm、1500mm两档旋转角度:～～2.1 工作条件2.1.1 环境条件产品的工作环境条件如下：a) 环境温度：10℃～35℃；b) 相对湿度：30％～75％；c) 大气压力：700 hPa～1060 hPa。

2.1.2 电源条件产品的工作电源条件如下：a) 电源电为三相380V,网电压波动应不超过标称值的±10%；b) 电源频率：50Hz±1Hz；c) 电源内阻应不大于0.17Ω；d) 电源容量：瞬时75kVA；连续4kVA。

2.2 电功率2.2.1 最大输出电功率连续方式：1kW(125kV×8mA)；间歇方式：50kW(100kV×500mA)。

2.2.2 标称电功率在加载时间为0.1s，X 射线管电压为100kV时，标称电功率为50kW(100kV×500mA)。

2.3 加载因素及控制2.3.1 X射线管电压X射线管电压应符合下列要求：a) 摄影管电压的调节范围（40～150）kV；分档可调，步长应不大于1kV；透视管电压的调节范围（40～125）kV；分档可调，步长应不大于1kV；b) X射线管电压值的偏差，应符合GB 9706.3-2000中50.103.1的要求。

高频诊断X射线机技术参数1.功能：本机适用于各级医院作透视、胃肠检查、点片摄影、滤线器摄影、普通摄影和胸片摄影之用。

2.电源2.1电源电压：380V±10%2.3电源频率：50Hz ±1Hz2.5接地电阻：≤4Ω3.高压发生装置★3.1工作频率：30kHz★3.2最大输出功率：20kW（100kV、200mA、0.1s）3.3透视：管电流0.5-5mA 步进0.1mA管电压40-110kV 步进1kV★3.4摄影：管电流16-200mA 共12档可调管电压40-125KV 步进1kV电流时间积0.5-320mAs 共29档可调★3.5具有人体摄影模拟程序，模拟程序≥128种。

智能故障诊断并有故障代码显示。

4. X射线管：双焦点1×1/2×2mm，阳极转速2800转/分5.诊断床★5.1透视屏要求屏床一体5.2床身转动：-5°~ 0°~ +90°电动回转5.3点片装置运动：上下560mm，左右180mm，压迫向300mm，电磁制动5.4摄片规格：全片5"×7"，8"×10"，10"×12"，11"×14"二分片8"×10"，10"×12"四分片5"×7"，11"×14"★5.5滤线栅：栅密度40L/cm，格比10:1，会聚距离80cm5.6束光器：单叶式（诊断床）6.摄影床6.1床面运动：纵向行程900mm，横向行程220mm6.2活动滤线栅：栅密度28L/cm，格比8:1，会聚距离100cm，★6.3活动滤线栅纵向行程≥610mm6.4摄影规格：5"×7"-14"×17"6.5束光器：多叶式、灯光定位7.X射线源组件立柱7.1球管运动：绕横臂旋转±180°，沿立柱上下行程≥1100mm7.2立柱运动：绕自身旋转≥180°，每90°定位，纵向行程≥1300m8.设有X射线管容量保护、透视加载时间累积装置以及X射线管过热保护等多重保护。

医用诊断x射线机通用技术条件医用诊断X射线机通用技术条件引言医用诊断X射线机是一种常见的医疗设备，用于检查身体内部的结构和疾病。

为了确保诊断的准确性和安全性，医用诊断X射线机需要满足一系列的通用技术条件。

本文将对医用诊断X射线机的通用技术条件进行详细介绍。

一、辐射安全性医用诊断X射线机需要具备辐射安全性，确保患者和医护人员的健康安全。

首先，X射线机应具备辐射防护措施，如加固铅墙和铅板，以减少辐射泄漏。

其次，设备应具备辐射剂量监测和报警系统，及时发现并报警辐射超标情况。

此外，医护人员应接受专业的辐射防护培训，合理使用设备，减少辐射暴露。

二、成像质量医用诊断X射线机的成像质量对于准确诊断非常重要。

首先，设备应具备高分辨率的成像能力，能够清晰显示患者的内部结构。

其次，设备的灵敏度和对比度应优良，能够准确显示不同组织和病变的差异。

此外，设备还应具备适当的成像模式和参数选择功能，以满足不同检查需求。

三、操作便捷性医用诊断X射线机的操作应便捷简单，以提高医护人员的工作效率。

首先，设备应具备人性化的操作界面和控制面板，操作流程应简单明了。

其次，设备的参数调节和图像采集过程应快速方便，以缩短检查时间。

此外，设备还应具备智能化的功能，如自动曝光控制和图像后处理，提高影像质量和诊断效果。

四、设备可靠性医用诊断X射线机的可靠性对于医疗机构的正常运转至关重要。

首先，设备应具备稳定的工作性能，能够长时间保持高质量成像。

其次，设备的故障率应低，维修周期和成本应合理。

此外，设备还应具备良好的抗干扰能力，以防止外部电磁干扰对成像质量的影响。

五、辅助功能医用诊断X射线机还应具备一些辅助功能，以提高诊断效果和患者的舒适度。

首先，设备应具备多种检查模式和参数选择功能，以满足不同患者和病症的需求。

其次，设备还应具备图像存储和传输功能，方便医护人员的远程诊断和病历管理。

此外，设备还可以配备辅助设备，如扫描仪和数字化成像系统，进一步提高成像质量和工作效率。

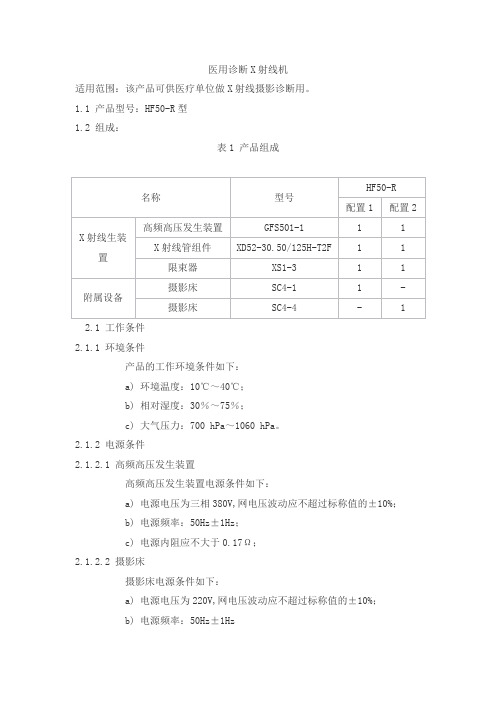

医用诊断X射线机适用范围：该产品可供医疗单位做X射线摄影诊断用。

1.1 产品型号：HF50-R型1.2 组成：表1 产品组成2.1 工作条件2.1.1 环境条件产品的工作环境条件如下：a) 环境温度：10℃～40℃；b) 相对湿度：30％～75％；c) 大气压力：700 hPa～1060 hPa。

2.1.2 电源条件2.1.2.1 高频高压发生装置高频高压发生装置电源条件如下：a) 电源电压为三相380V,网电压波动应不超过标称值的±10%；b) 电源频率：50Hz±1Hz；c) 电源内阻应不大于0.17Ω；2.1.2.2 摄影床摄影床电源条件如下：a) 电源电压为220V,网电压波动应不超过标称值的±10%；b) 电源频率：50Hz±1Hz2.1.2.3 电源容量机组电源容量瞬时65kVA。

2.2 电功率2.2.1 最大输出电功率间歇方式：50kW(100kV×500mA)。

2.2.2 标称电功率在加载时间为0.1s，X 射线管电压为100kV时，标称电功率为50kW(100kV×500mA)。

2.3 加载因素及控制2.3.1 X射线管电压X射线管电压应符合下列要求：a) 摄影管电压的调节范围（40～125）kV，分档可调，步长应不大于1kV；b) X射线管电压值的偏差，应符合GB 9706.3-2000中50.103.1的要求。

2.3.2 X射线管电流X射线管电流应符合下列要求：a) 摄影管电流的调节范围（25～630）mA，分档可调，分档在R’10数系中选取；b) X射线管电流值的偏差应符合GB 9706.3-2000中50.103.2的要求。

2.3.3 加载时间加载时间应符合下列要求：a) 摄影加载时间的调节范围（0.002～5）s, 分档可调，分档在R’10数系中选取；b) 摄影加载时间值的偏差应符合GB 9706.3-2000中50.103.3的要求。
