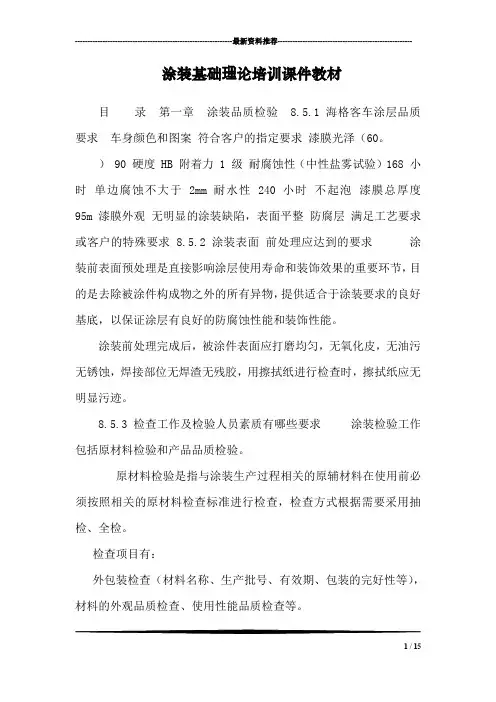

---------------------------------------------------------------最新资料推荐------------------------------------------------------涂装基础理论培训课件教材目录第一章涂装品质检验 8.5.1 海格客车涂层品质要求车身颜色和图案符合客户的指定要求漆膜光泽（60。

） 90 硬度 HB 附着力 1 级耐腐蚀性（中性盐雾试验）168 小时单边腐蚀不大于 2mm 耐水性 240 小时不起泡漆膜总厚度95m 漆膜外观无明显的涂装缺陷，表面平整防腐层满足工艺要求或客户的特殊要求 8.5.2 涂装表面前处理应达到的要求涂装前表面预处理是直接影响涂层使用寿命和装饰效果的重要环节，目的是去除被涂件构成物之外的所有异物，提供适合于涂装要求的良好基底，以保证涂层有良好的防腐蚀性能和装饰性能。

涂装前处理完成后，被涂件表面应打磨均匀，无氧化皮，无油污无锈蚀，焊接部位无焊渣无残胶，用擦拭纸进行检查时，擦拭纸应无明显污迹。

8.5.3 检查工作及检验人员素质有哪些要求涂装检验工作包括原材料检验和产品品质检验。

原材料检验是指与涂装生产过程相关的原辅材料在使用前必须按照相关的原材料检查标准进行检查，检查方式根据需要采用抽检、全检。

检查项目有：外包装检查（材料名称、生产批号、有效期、包装的完好性等），材料的外观品质检查、使用性能品质检查等。

1 / 15涂装过程检验工作主要包括：过程巡检、关键工序检验、转序检验。

过程巡检：检查生产过程中作业方式、使用的量器具、原辅材料、工具是否符合工艺规范要求，纠正不正确的作业方式，抽查过程产品的品质是否符合相关技术工艺要求，关键工序检查：对工艺规定和特殊设定的工序按照要求进行检查。

转序检查：接制造部报检后，过程检验员按《涂装过程检验指导书》对每台在制产品进行检验，检出缺陷记录于《产品品质缺陷记录表》，同时根据《产品分类标准》对缺陷进行分类，并按对应的分值扣分；所有项目检查完毕后，汇总扣分值，判定是否合格。

第一部分涂装工艺及质量控制警句：在涂装部低挥发点易燃易爆化学品多，对烟火进行严格管制、对会产生火花的操作也做了相关限制。

涂装生产设备多、自动化程序较高，在生产现场要注意人身安全。

涂装腐蚀性药品多，要接触到毒性、腐蚀性强的药剂时配戴必要的防护用品。

颗粒是涂装的最大敌人，涂装现场要求干净整洁，进入涂装车间均应注意卫生。

一、概述涂装系指将涂料涂覆于(基底表面)物面上，经干燥成膜的工艺。

在汽车涂装中，它主要有两个作用：1、保护作用保护被涂物，使其免受周围介质的侵蚀，起防腐蚀、抗老化和耐各种介质的作用，是提高汽车产品的耐蚀性和延长汽车使用寿命的主要措施。

2、装饰作用涂装使被涂物具有色彩、光泽、鲜映性、平滑性、立体感和标志性能等，提高汽车的外观质量。

汽车涂装一般属于多层涂装，按涂层（COAT）的层数及烘干（BAKE）次数不同，又可分为单层涂装体系（1C1B）、双层（2C2B）、三层（3C3B）、四层（4C4B）和五层（5C5B）等涂装体系。

高级轿车的高装饰性一般都采用四层（4C4B）或五层（5C5B）涂层体系。

目前国内最新汽车涂装工艺采用：环氧树酯型电泳底漆、中涂、面漆（金属漆种漆膜最外层加喷罩光清漆）二、涂装工艺猎豹轻型越野车系列采用三涂层体系：电泳底漆、中涂、面漆（金属漆种漆膜最外层加喷罩光清漆）。

涂装部的整个工艺流程如下：白车身下件手工预清理前处理阴极电泳及后清洗烘烤涂车身密封胶、喷车底PVC涂料、铺放热溶型阻尼胶片PVC烘烤电泳底漆打磨除尘中涂漆喷涂中涂漆烘烤中涂打磨除尘面漆喷涂修饰过检送总装三、工艺过程说明3.1 白车身下件将焊装部送涂装的车身从运输链上放下，并进行质量检查，对质量问题（焊渣、凹凸不平）进行返修工作。

检查方法：目测、手感（戴上手套）、用油石推（光亮点）、用直尺量。

3.2前处理涂装前处理是除去工件表面的油污及其它粘附杂质并形成磷化膜，为随后的阴极电泳底漆提供良好的基底，以提高底漆与被涂面的结合力和增强涂层的耐腐蚀性能。

第一部分涂装工艺及质量控制警句：在涂装部低挥发点易燃易爆化学品多，对烟火进行严格管制、对会产生火花的操作也做了相关限制。

涂装生产设备多、自动化程序较高，在生产现场要注意人身安全。

涂装腐蚀性药品多，要接触到毒性、腐蚀性强的药剂时配戴必要的防护用品。

颗粒是涂装的最大敌人，涂装现场要求干净整洁，进入涂装车间均应注意卫生。

一、概述涂装系指将涂料涂覆于(基底表面)物面上，经干燥成膜的工艺。

在汽车涂装中，它主要有两个作用：1、保护作用保护被涂物，使其免受周围介质的侵蚀，起防腐蚀、抗老化和耐各种介质的作用，是提高汽车产品的耐蚀性和延长汽车使用寿命的主要措施。

2、装饰作用涂装使被涂物具有色彩、光泽、鲜映性、平滑性、立体感和标志性能等，提高汽车的外观质量。

汽车涂装一般属于多层涂装，按涂层（COAT）的层数及烘干（BAKE）次数不同，又可分为单层涂装体系（1C1B）、双层（2C2B）、三层（3C3B）、四层（4C4B）和五层（5C5B）等涂装体系。

高级轿车的高装饰性一般都采用四层（4C4B）或五层（5C5B）涂层体系。

目前国内最新汽车涂装工艺采用：环氧树酯型电泳底漆、中涂、面漆（金属漆种漆膜最外层加喷罩光清漆）二、涂装工艺猎豹轻型越野车系列采用三涂层体系：电泳底漆、中涂、面漆（金属漆种漆膜最外层加喷罩光清漆）。

涂装部的整个工艺流程如下：白车身下件手工预清理前处理阴极电泳及后清洗烘烤涂车身密封胶、喷车底PVC涂料、铺放热溶型阻尼胶片PVC烘烤电泳底漆打磨除尘中涂漆喷涂中涂漆烘烤中涂打磨除尘面漆喷涂修饰过检送总装。

三、工艺过程说明3.1 白车身下件将焊装部送涂装的车身从运输链上放下，并进行质量检查，对质量问题（焊渣、凹凸不平）进行返修工作。

检查方法：目测、手感（戴上手套）、用油石推（光亮点）、用直尺量。

3.2前处理涂装前处理是除去工件表面的油污及其它粘附杂质并形成磷化膜，为随后的阴极电泳底漆提供良好的基底，以提高底漆与被涂面的结合力和增强涂层的耐腐蚀性能。
