电泳培训教材ppg..

Automotive ElectrocoatReference Manual阴极电泳漆涂装手册PPG INDUSTRIES, INC.3800 W. 143rd StreetCleveland, OH 44111216/671-005011-3-97 Ver1Automotive Electrodeposition Reference Manual Table of Contents目录TO ELECTROCOAT (1)1. INTRODUCTION简介1.1. History of Electrocoat (1)电泳涂装的历史1.2. Why Electrocoat (2)为什么要采用电泳涂装1.2.1. Advantages........................................................................1-5优点1.2.2. Limitations (5)局限性1.3. What is Electrocoat (5)什么是电泳涂装1.3.1. Anodic Versus Cathodic (5)阳极电泳和阴极电泳的区别1.4. Electrochemical Reactions...........................................................1-16电化学反应1.5. Components of Feed and Bath....................................................1-18槽液及加料祖份1.6. Deionized Water...........................................................................1-21去离子水1.7. Membranes...................................................................................1-21隔膜1.7.1. Ultrafilter Membranes.....................................................1-23 11-3-97 i Ver 1Automotive Electrodeposition Reference Manual超率膜1.7.2. Anolyte Membranes.........................................................1-23阳极膜1.8. Section Summary (24)本节摘要2. DESIGNCONSIDERATIONS (1)设计要素2.1. Introduction (1)简介2.2. General Design (2)总体设计2.2.1. Basic Requirements (2)基本要求2.2.2. Sanitary Pans (2)滴漏盘2.2.3. Carrier Design...................................................................2-4吊具设计2.3. Metal Preparation........................................................................2-4金属预处理2.3.1. Body Shop Washer...........................................................2-4车身清洗2.3.2. Phosphating.......................................................................2-6磷化2.4. Electrocoat Tank..........................................................................2-6电泳槽1 11-3-97 ii VerAutomotive Electrodeposition Reference Manual2.4.1. Direction of Flow..............................................................2-6流动方向2.4.2. Adjustable Weir Plate.....................................................2-8可调堰2.4.3. Freeboard and Overflow..................................................2-8槽堰超出液面高度和溢流2.4.4. Bottom Front End Filtration...........................................2-9槽前端过滤2.4.5. Dimensions: Clearance.....................................................2-12尺寸：间隙2.4.6. Effective Coating Time.....................................................2-13电泳时间2.4.7. Angle of Entry...................................................................2-13入槽角度2.5. Materials of Construction............................................................2-14建槽材料2.5.1. Dip Tanks..........................................................................2-14浸槽2.5.2. Tank Enclosure.................................................................2-14槽的间壁2.5.3. Tank Lining.......................................................................2-15槽衬里2.6. Paint Circulation..........................................................................2-15槽液循环2.6.1. Surface Flow......................................................................2-16 11-3-97 iii Ver 1Automotive Electrodeposition Reference Manual表面液流2.6.2. Pipe Velocity......................................................................2-17管路内流速2.6.3. Pumps................................................................................2-17泵2.6.4 Piping.................................................................................2-18管路2.6.5. Valves.................................................................................2-19阀2.6.6. Pressure Gauges................................................................2-21压力表2.6.7. Gasket Materials...............................................................2-21垫圈材料2.6.8. Filtration............................................................................2-21过滤2.6.9. Paint Cooling.....................................................................2-22槽液冷却2.7. Electrical.......................................................................................2-23电器2.7.1. Anodes...............................................................................2-23阳极2.7.2. Roof Anodes......................................................................2-24阳极顶盖2.7.3. Anolyte Cells.....................................................................2-26阳极隔膜系统1 11-3-97 iv VerAutomotive Electrodeposition Reference Manual2.7.4. Power Supplies..................................................................2-28电源2.7.5. Ultrafilters.........................................................................2-30超滤器2.8. Rinses (35)淋洗2.8.1. General Rinses..................................................................2-31概述2.8.2. Over Tank Rinses.............................................................2-33槽上冲洗2.8.3. Recirculated Rinses #1 AND #2.......................................2-34第一道和第二道冲洗2.8.4. Drainage Between Rinses.................................................2-37各道冲洗之间的沥液2.8.5. Dip Rinse...........................................................................2-37浸洗2.8.6. Recirculated D I Water Rinse..........................................2-39循环去离子水2.9. DI or RO Water............................................................................2-40去离子水和渗透水2.10. Temperature Protection..............................................................2-42温度防护2.11. Line Stops.....................................................................................2-42停线2.12. Baking...........................................................................................2-43 11-3-97 v Ver 1Automotive Electrodeposition Reference Manual烘干2.13. Paint Storage Tanks.....................................................................2-44涂料储备槽2.14. Tank Feed.....................................................................................2-44槽液配制2.14.1. Resin Component..............................................................2-45树脂组份2.14.2. Pigment Component.........................................................2-46颜料组份2.14.3. Acid Injection....................................................................2-48加酸OPERATION (1)3. SYSTEM系统操作3.1. Introduction (1)简介3.2. Metal Cleaning And Phosphating...............................................3-2金属清洗及磷化3.2.1. Precleaning........................................................................3-2预清洗3.2.2. Phosphating.......................................................................3-3磷化3.3. Tank Design and Construction...................................................3-4槽的设计和结构3.4. Paint Circulation..........................................................................3-6槽液循环1 11-3-97 vi VerAutomotive Electrodeposition Reference Manual3.5. Tank Electrification.....................................................................3-8电泳槽加电装置3.5.1. Anodes...............................................................................3-8阳极3.5.2. Rectifiers............................................................................3-8整流器3.6. Ultrafiltration...............................................................................3-9超滤3.7. Rinse Systems...............................................................................3-11清洗系统3.8. Baking...........................................................................................3-12烘干TESTS (1)4. ANALYTICAL分析试验4.1. Electrocoat Solids (Non-Volatile) (2)电泳漆固体份（不挥发份）4.2. Electrocoat pH..............................................................................4-5电泳漆pH值4.3. Electrocoat Conductivity.............................................................4-9电泳漆的电导率4.4. Panels and Panel Ratings.............................................................4-13试板及试板评价4.5. Measurement of Dry Film Thickness.........................................4-16干膜厚度测量4.6. Sandwich Compatibility Test......................................................4-18 11-3-97 vii Ver 1Automotive Electrodeposition Reference Manual相容性试验5. TERMINOLOGY (1)专有名词1 11-3-97 viii VerIntroduction to Electrocoat电泳漆简介1.1.History of Electrocoat电泳涂装的历史Research directed toward the development of a paint which could be deposited electrophoretically was begun in 1957 at the Ford Motor Company under the direction of Dr. George Brewer. This research was designed to develop a method for improving corrosion protection on hard-to-reach parts of car bodies.在美国福特车厂George Brewer 博士的领导下，福特汽车公司从1957 年就着手研究电泳涂装。

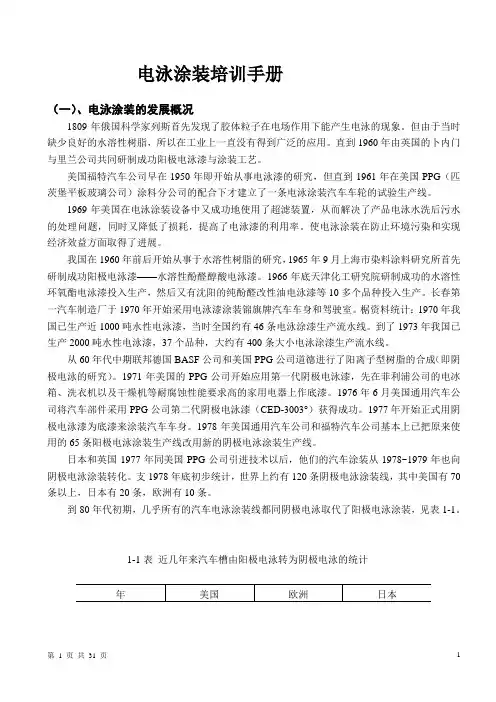

电泳涂装培训手册（一）、电泳涂装的发展概况1809年俄国科学家列斯首先发现了胶体粒子在电场作用下能产生电泳的现象。

但由于当时缺少良好的水溶性树脂，所以在工业上一直没有得到广泛的应用。

直到1960年由英国的卜内门与里兰公司共同研制成功阳极电泳漆与涂装工艺。

美国福特汽车公司早在1950年即开始从事电泳漆的研究，但直到1961年在美国PPG（匹茨堡平板玻璃公司）涂料分公司的配合下才建立了一条电泳涂装汽车车轮的试验生产线。

1969年美国在电泳涂装设备中又成功地使用了超滤装置，从而解决了产品电泳水洗后污水的处理问题，同时又降低了损耗，提高了电泳漆的利用率。

使电泳涂装在防止环境污染和实现经济效益方面取得了进展。

我国在1960年前后开始从事于水溶性树脂的研究，1965年9月上海市染料涂料研究所首先研制成功阳极电泳漆——水溶性酚醛醇酸电泳漆。

1966年底天津化工研究院研制成功的水溶性环氧酯电泳漆投入生产，然后又有沈阳的纯酚醛改性油电泳漆等10多个品种投入生产。

长春第一汽车制造厂于1970年开始采用电泳漆涂装锦旗牌汽车车身和驾驶室。

椐资料统计：1970年我国已生产近1000吨水性电泳漆，当时全国约有46条电泳涂漆生产流水线。

到了1973年我国已生产2000吨水性电泳漆，37个品种，大约有400条大小电泳涂漆生产流水线。

从60年代中期联邦德国BASF公司和美国PPG公司道德进行了阳离子型树脂的合成（即阴极电泳的研究）。

1971年美国的PPG公司开始应用第一代阴极电泳漆，先在菲利浦公司的电冰箱、洗衣机以及干燥机等耐腐蚀性能要求高的家用电器上作底漆。

1976年6月美国通用汽车公司将汽车部件采用PPG公司第二代阴极电泳漆（CED-3003°）获得成功。

1977年开始正式用阴极电泳漆为底漆来涂装汽车车身。

1978年美国通用汽车公司和福特汽车公司基本上已把原来使用的65条阳极电泳涂装生产线改用新的阴极电泳涂装生产线。

电泳涂装学习资料电泳涂装１、何谓电泳涂装？被涂物浸于水性涂料中，被涂物与电极间通电流，在电力的作用下得到涂膜的涂装方法叫做电泳涂装。

２、特点①形状复杂的被涂物也可得到均一的涂膜（膜厚）。

②防锈性优良。

③泳透性良好。

④易于自动化。

⑤作业线保养容易a. 补给作业简单，无需特别补给装置。

b. 酸浓度控制、管理容易。

⑥涂装作业性良好（缺陷：流漆、针孔等涂装异常较少）。

⑦经济实惠因具有ＵＦ回收装置（方式）涂料回收率极高（９０％以上）。

⑧低公害溶剂含量较少故空气污染少。

⑨因系水性涂料没有火灾顾虑。

电泳涂装的用途１、汽车车体------小汽车、卡车、巴士２、汽车部品------各种汽车零件，操舵部品，驱动部品，水箱，弹璜等３、机车------各种机车、零件４、产业机械------耕耘机、油缶车、工程车５、电机------冷气机、空气压缩机、自动贩卖机、变电机配电盘等６、建设材料------预铸钢架、门窗等电泳涂料的特征与要点电泳（ED）涂装方法是使水性涂料带电荷，将被涂物浸渍其中，被涂物与电极之间通以直流电流，析出（涂装）涂膜的方法，荷电方式有下列二种方法：电泳（ＥＤ）涂装的种类涂料粒子荷电被涂物对极阳离子型电泳（ＥＤ）涂装＋－＋阴离子型电泳（ＡＥＤ）涂装－＋－这种电泳涂装法始於１９６０年导入工业涂装的领域，汽车、家电、钢制家具、住宅建材、各种零件厂商等，积极采用为底涂或单次涂装之用。

现在已成为世界上极高普及率的涂装方法。

日本国内汽车业界初期是阴离子型电泳涂，现在已移行至防锈性较高的阳离子型电泳涂装。

目前在车体涂装方面几乎１００％的生产线都采用阳离子型电泳涂装了。

电泳涂装的特征（与Spray 涂装的比较）长处短处①由于自动化涂装容易省力化。

①设备费较其它涂装设②涂料的回收容易、损耗少可节省涂备为高料。

开始的费用亦较高。

如果生产量少时设备费在平板涂装的（回收）效率的折旧期间较长。

经济性电泳涂装９０％以上Air Spray ３０～６０％Aitless Spray ５０～８０％静电涂装６０～９０％③涂料使用量容易管理。

PPG讲师关于电泳培训记录一、施工应用1、缩孔①使用MGR色浆时，可以加入极少量的Silwet L7602（一种多聚硅氧烷），消除缩孔。

而使用SGR，则不可以加入这种物质。

②如何添加Silwet L7602？先把它配制成1%的水溶液？再在槽液中加入1％的这种溶液。

由于它是一种多聚硅氧烷，因此不会引起缩孔，如果是小分子的硅酮，很易引起缩孔。

③缩孔问题还可能由硅酮胶引起。

测试方法：在一块磷化钢板上用硅酮胶划上一条，放置固化要求时间后，再电泳，观察漆膜缩孔状况。

④原则上来说，任何在电泳涂装线上使用的化学物质必须经过电泳涂料商的确认。

2、过滤袋的使用：一般线上的过滤袋使用25um，最好使用10um的滤袋（要求较高）。

一般过滤袋的数量按照10m3/1bag来设计，例如300m3的槽液，需要使用30个过滤袋。

一般情况下，一个过滤单元可以安装4－6个过滤袋。

当过滤压差达到0.8kg/m2时，需换袋。

超滤前的滤袋精度10um。

3、颗粒：通常情况下，颗粒大于20um，一般情况下不是漆的问题，由前处理磷化渣引起。

颗粒小于20um，一般情况下在漆膜中，看不到。

4、阳极液电导率对漆膜的影响？①阳极液电导率对漆膜没有影响。

在初始投槽的时候，用醋酸溶液配制阳极液，电导率控制在四五百即可，随着电泳生产的进行，阳极液的电导率逐渐升高。

对于乳液采用氨基磺酸的电泳漆，可以将阳极液的电导率设定为较高值，减少阳极液的排放及去离子水的添加，例如控制在2000－5000。

PPG设置的最高值达到7000，一般情况下5000即可。

②研究发现，电泳生产时的电阻由槽液电阻、阳极液的电阻、整流器电阻、槽体和管路电阻等组成，其中槽液的电阻（电导）对漆膜产生较大的影响，而阳极液的电阻影响基本可以忽略不计。

因此只要阳极液不是只是纯水就可（否则不导电）。

③阳极液的MEQ酸最高设定为25。

极液颜色需是淡黄色清澈。

5、PPG第六代槽液的PH值设定。

①由于采用的是氨基磺酸，因此槽液PH值设定在5.5-5.7(5.8)，MEQ酸值为25－30。
