使用CATIA设计汽车焊接夹具的流程管理【项目】

CATIA V5在汽车白车身焊装与检验夹具设计中的应用一汽集团曲智随着目前全球汽车行业的迅猛发展，新车型的车身外观不断花样翻新，汽车车身表面曲面愈加复杂，汽车车身的设计制造周期日趋缩短，所有的汽车制造商都在采用三维数据进行汽车的设计开发，车身零件的形状、尺寸和装配关系都采用三维数学模型来表达。

传统的二维设计和制造模式已经无法满足汽车车身发展的要求，基于三维设计平台的CAD/CAM 技术在焊装与检验夹具的应用也就成为汽车工业发展的必然结果。

我公司2004 年开始使用CATIA V5 进行检验夹具的设计，2005 年开始使用CATIA V5 进行焊装夹具的设计。

经过不断地摸索与实践，已经形成一整套基于CATIA V5 的焊装与检验夹具三维实体设计流程，同时也积累了丰富的经验。

1. 焊装方案图的设计方案图是焊装夹具设计的依据和基础，需要将所有的夹紧截面、定位基准等清楚、准确的表达。

以往的二维焊装方案图有不能准确表达空间几何和零件间装配关系等固有缺点，设计所需信息不全，不能很有效的指导焊装夹具的设计，容易造成后期设计大量修改。

现在，我们利用CATIA V5 进行方案图的三维设计（如下图），可以准确的表达各类几何关系、装配关系、设计信息（包括坐标轴系，焊点、夹紧截面位置和夹紧方式、产品定位基准和方式、夹具零件的定位元素等），能够有效地指导后期设计，大大减少了方案图和夹具图的错误和修改。

对于主机厂提供的方案图，我们也要将其三维化，目的是一方面初步检查焊装方案的可行性，同时将后期结构设计所需要的设计信息补充完整，以方便后期结构设计加以利用。

2. 焊装与检验夹具设计A、PowerCopy 和User Feature（UDF）的应用我们利用CATIA 的PowerCopy 和UDF 功能，实现了一些标准样式结构的自动化生成。

例如检验夹具设计过程中，有很多位置使用相同的检测方式，这些地方需要设计员做大量的曲面造型工作，而造型过程往往所用的命令、功能乃至步骤都完全一样，只不过是初始输入条件不同，使得造型过程费时费力。

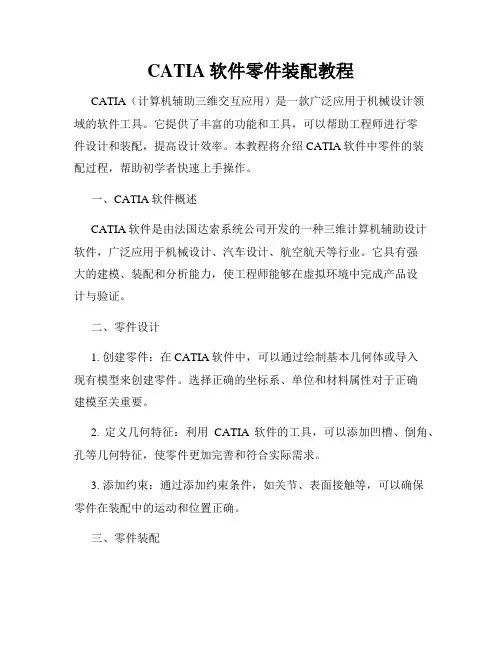

CATIA软件零件装配教程CATIA（计算机辅助三维交互应用）是一款广泛应用于机械设计领域的软件工具。

它提供了丰富的功能和工具，可以帮助工程师进行零件设计和装配，提高设计效率。

本教程将介绍CATIA软件中零件的装配过程，帮助初学者快速上手操作。

一、CATIA软件概述CATIA软件是由法国达索系统公司开发的一种三维计算机辅助设计软件，广泛应用于机械设计、汽车设计、航空航天等行业。

它具有强大的建模、装配和分析能力，使工程师能够在虚拟环境中完成产品设计与验证。

二、零件设计1. 创建零件：在CATIA软件中，可以通过绘制基本几何体或导入现有模型来创建零件。

选择正确的坐标系、单位和材料属性对于正确建模至关重要。

2. 定义几何特征：利用CATIA软件的工具，可以添加凹槽、倒角、孔等几何特征，使零件更加完善和符合实际需求。

3. 添加约束：通过添加约束条件，如关节、表面接触等，可以确保零件在装配中的运动和位置正确。

三、零件装配1. 创建装配文件：在CATIA软件中，打开一个新的装配文件。

在装配文件中，可以将多个零件组合到一起，形成一个完整的产品。

2. 插入零件：通过“插入零件”命令，在装配文件中添加需要装配的零件。

可以通过拖拽、坐标系统等方式定位零件的位置。

3. 添加约束：通过添加约束条件，如装配约束、运动关系等，确保零件在装配中的位置和运动正确。

CATIA软件提供了丰富的约束选项，可以满足不同装配要求。

4. 检查装配：在完成装配后，通过CATIA软件的分析工具，可以检查装配是否合理，是否存在冲突和干涉等问题，及时进行调整和修复。

四、装配分析与优化1. 运动分析：CATIA软件提供了运动分析工具，可以模拟装配中零件的运动，检查运动是否流畅，是否满足设计要求。

2. 碰撞检测：通过碰撞检测工具，可以检测装配中是否存在零件之间的碰撞、干涉等问题，及时修复，确保装配的安全性和可靠性。

3. 强度分析：CATIA软件还可以进行强度和刚度等方面的分析，帮助工程师优化设计并确定材料的使用和结构的牢固性。

catia机床夹具课程设计一、课程目标知识目标：1. 学生能够理解机床夹具的基本概念，掌握其分类和功能。

2. 学生能够掌握CATIA软件在机床夹具设计中的应用。

3. 学生能够了解机床夹具设计中涉及的工程力学和材料力学知识。

技能目标：1. 学生能够运用CATIA软件进行机床夹具的三维建模和工程图绘制。

2. 学生能够运用所学知识分析机床夹具的力学性能，并进行优化设计。

3. 学生能够通过团队协作，完成一个简单的机床夹具设计项目。

情感态度价值观目标：1. 学生能够培养对机械设计和制造的兴趣，增强对工程技术的热爱。

2. 学生能够在设计过程中，注重环保、节能和可持续发展，树立正确的价值观。

3. 学生能够通过课程学习，培养良好的团队合作精神和沟通能力。

课程性质：本课程为实践性较强的课程，结合机床夹具设计和CATIA软件应用，使学生能够在实践中掌握相关知识。

学生特点：学生具备一定的机械基础知识和CATIA软件操作技能，但对机床夹具设计较为陌生。

教学要求：教师应注重理论与实践相结合，引导学生通过实际操作，掌握机床夹具设计方法。

同时，注重培养学生的团队合作能力和创新意识。

在教学过程中，关注学生的个体差异，提供个性化指导，确保课程目标的实现。

二、教学内容1. 机床夹具概述：介绍机床夹具的概念、分类及功能，使学生了解机床夹具在机械加工中的重要作用。

教材章节：第一章 机床夹具概述2. CATIA软件操作：复习CATIA软件的基本操作，重点掌握三维建模和工程图绘制功能。

教材章节：第二章 CATIA软件操作3. 机床夹具设计原理：讲解机床夹具设计的基本原理，包括力学分析、材料选择等。

教材章节：第三章 机床夹具设计原理4. CATIA在机床夹具设计中的应用：通过实际案例，展示CATIA在机床夹具设计中的具体应用。

教材章节：第四章 CATIA在机床夹具设计中的应用5. 机床夹具设计实例：分析典型机床夹具设计实例，使学生掌握设计方法和技巧。

CATIA设计汽车焊装夹具的基本过程第一步：打开如下图的CATIA的文件界面从START新建一个Product文件，命名这个装配图文件与要设计的工位的GA名字相同，比如 AFO 30-01-00-00第二步：在激活AFO30-01-00-00的情况下新建一个装配图，装入PNL,比如AFO30 PNL从此出点击新建AFO30PNL点击此处命令到存放各部分PNL的文件夹里面，选定此工位所需要则各部分pnl装入AFO30PNL的装配图下第三步：进入如下界面，则PNL装入完成，进行下一步各UNIT设计第四步：鼠标双击AFO30-01-00-00,将GA激活，新建一个UNIT的Product，比如AFO30-01-01-00同样点击此处新建各个UNIT的Pruduct，新取名字AF030-01-01-00第五步：鼠标双击AFO30-01-01-00,将第一个UNIT激活，在AFO30-01-01-00下新建一个PART，比如：SECTION 准备放入新建的断面点击此处新建一个PART ,比如SECTION,此PART专门放置截取注意，新建一个PART时，此处提示一定要选“否“，这样PART坐标第六步：假设在垂直X方向上的900X的面上有一定位点，首先激活SECTION,在SECTION下建一X=900平面,如下：双击此处将SECTION激活点击此处新建平面点击鼠标右键，选择YZ Plane 将此处的数值改为900，确认后将建立x=900的平面，注意方向建成后的平面第七步：用建成的平面截取pnl的断面。

进入Generative Shape Design设计模式下点击此处，出现如图示界面选择要剪切的部件pnl如有多个pnl则剪切多次，厚度方向需要判断后，再偏置选择用那个平面剪切，比如，选择我们做的x=900的平面剪切剪切后的断面第八步：回到part design模式下，激活afo30-01-01-00新建一零件，比如afo30-01-01-01点击此处新建零件，比如afo30-01-01-01第九步：激活零件，开始进行第一个零件设计点击此处，进入草图设计模式选择x=900的平面作为草图放置平面对草图相对于车体进行整数约束在对草图进行详细的尺寸约束编辑完毕后点击此处退出，则本孔打完，后开始打下一孔打孔完毕后，本零件建模结束，然后按同样的办法进行下一个零件的设计文件夹里面，选定此工位所需要的PNL打开新取名字AF030-01-01-00SECTION,此PART专门放置截取的车体PNL断面一定要选“否“，这样PART坐标与车体坐标一致。

CATIA设计实操教程CATIA是一款功能强大的三维设计软件，广泛应用于航空、汽车、工程制造等领域。

本文将为大家提供一份CATIA设计实操教程，帮助初学者快速上手CATIA的基本操作和常用功能。

一、CATIA软件介绍CATIA是由法国达索系统公司开发的一款面向多学科的3D实体设计软件。

它提供了多种功能模块，包括零件设计、装配设计、绘图、模型分析等，可以满足各种复杂设计任务的需求。

CATIA的操作界面清晰简洁，操作流程也相对直观，适合初学者快速上手。

二、CATIA安装与基本配置要使用CATIA进行设计，首先需要进行软件的安装和基本配置。

按照安装包提供的步骤进行安装，并在安装完成后进行基本配置，包括设置工作目录、界面语言、单位等。

配置完成后，打开软件，进入CATIA的主界面。

三、新建零件在CATIA主界面中，点击“文件”菜单，选择“新建”->“零件”，即可创建一个新的零件。

初学者可以选择默认的零件模板进行实操练习。

四、绘制基本几何图形在零件设计中，常需要绘制各种基本几何图形，如直线、圆、矩形等。

CATIA提供了丰富的绘图工具，可以通过菜单栏的绘图功能或者快捷键进行绘制。

在绘图完成后，可以根据需要进行尺寸和约束的设定，保证几何图形的精确性。

五、特征建模特征建模是CATIA设计的核心功能之一。

通过特征建模，可以将各种特征添加到零件中，如凸台、倒角、挖孔等。

通过选择相应的工具，根据设计需求添加特征，并进行参数设定，使得设计更加灵活和可控。

六、装配设计在CATIA中进行装配设计，可以将多个零件组装到一起，形成完整的产品结构。

通过装配功能可以设定零件之间的配合关系，如固定、相切、重合等。

在装配设计中，还可以进行碰撞检测、运动仿真等功能，确保装配的正确性和稳定性。

七、模型分析和优化CATIA提供了丰富的模型分析工具，可以对设计进行各种分析和优化，如结构强度分析、流体动力学分析等。

通过分析结果，可以了解设计的性能和可行性，并对设计进行优化和改进。

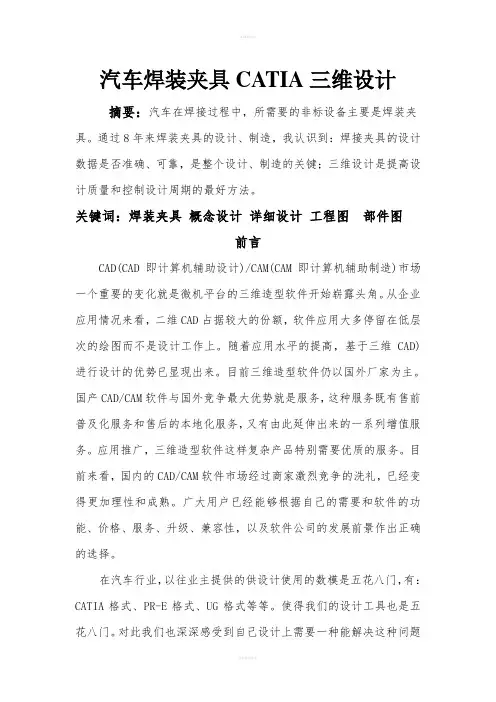

汽车焊装夹具CATIA三维设计摘要：汽车在焊接过程中，所需要的非标设备主要是焊装夹具。

通过8年来焊装夹具的设计、制造，我认识到：焊接夹具的设计数据是否准确、可靠，是整个设计、制造的关键；三维设计是提高设计质量和控制设计周期的最好方法。

关键词：焊装夹具概念设计详细设计工程图部件图前言CAD(CAD即计算机辅助设计)/CAM(CAM即计算机辅助制造)市场一个重要的变化就是微机平台的三维造型软件开始崭露头角。

从企业应用情况来看，二维CAD占据较大的份额，软件应用大多停留在低层次的绘图而不是设计工作上。

随着应用水平的提高，基于三维CAD)进行设计的优势已显现出来。

目前三维造型软件仍以国外厂家为主。

国产CAD/CAM软件与国外竞争最大优势就是服务，这种服务既有售前普及化服务和售后的本地化服务，又有由此延伸出来的一系列增值服务。

应用推广，三维造型软件这样复杂产品特别需要优质的服务。

目前来看，国内的CAD/CAM软件市场经过商家激烈竞争的洗礼，已经变得更加理性和成熟。

广大用户已经能够根据自己的需要和软件的功能、价格、服务、升级、兼容性，以及软件公司的发展前景作出正确的选择。

在汽车行业，以往业主提供的供设计使用的数模是五花八门，有：CATIA格式、PR-E格式、UG格式等等。

使得我们的设计工具也是五花八门。

对此我们也深深感受到自己设计上需要一种能解决这种问题的办法。

经过我们多年的设计体会及设计人员的深入交流、分析、比较和总结，我们认为如何灵活、科学运用软件来适合、指导我们的设计工作是我们所重点关注的问题。

它既能立足于我们现在的设计现状，并且又能和多个三维软件进行数据的共享、运用。

在初步了解了一些三维软件在其他专业厂家的一些使用效果后，我们觉得将它作为我们发展的一个重点是可行的。

由于在车身焊装夹具中，各公司的做法不一，也没有现成的经验可以学习，我们在焊装夹具设计中作了几点探索。

一．数据管理（文件夹的管理）我们在2005年下半年的《某公司焊装车间项目》中使用CATIA 软件完成焊装夹具的三维设计（概念设计）、详细设计、工程图生成（二维设计）、焊钳模拟、运动分析等；所有的设计工作都是在CATIA 平台上完成。

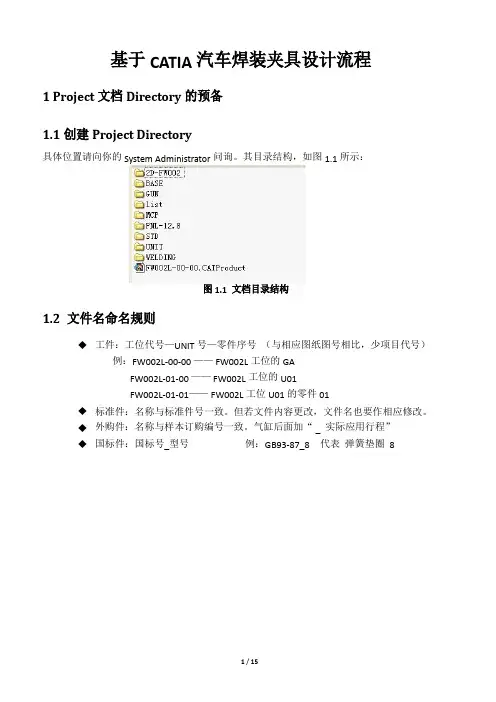

基于CATIA汽车焊装夹具设计流程1Project文档Directory的预备1.1创建Project Directory具体位置请向你的 System Administrator 问询。

其目录结构，如图 1.1 所示：图1.1文档目录结构1.2文件名命名规则◆工件：工位代号—UNIT 号—零件序号（与相应图纸图号相比，少项目代号）例：FW002L-00-00 —— FW002L 工位的 GAFW002L-01-00 —— FW002L 工位的 U01FW002L-01-01—— FW002L 工位 U01 的零件 01◆标准件：名称与标准件号一致。

但若文件内容更改，文件名也要作相应修改。

◆外购件：名称与样本订购编号一致。

气缸后面加“ _实际应用行程”◆国标件：国标号_型号例：GB93-87_8代表弹簧垫圈82CATIA设计过程中的工作环境图2.1CATIA主要模块如图 2.1 所示，设计所涉及的模块包括：2.1零部件设计做基本 PART 的设计，对某个 PART 一般设计和修改时所在的工作状态。

2.2装配件设计在对 PRODUCT 操作和修改时所在的工作状态。

可以完成装配和新建产品和零部件。

2.3草图绘制器当新建文件时要先画草图再拉伸，当在 PART 下画草图时自动进入该状态。

按工作台按钮自动退出。

2.4工程图绘制做二维图时所在的状态。

新建 DRAWING 时自动进入。

2.5线框和曲面设计/创成式外形设计是在操作 PART 时的一种状态，可以和零部件设计状态互换，当一些操作在零部件设计状态下不能完成时可以在该状态下完成。

如画圆、作曲面的有关操作时。

3设计步骤3.1新建PRODUCT文件为工位总成图3.1新建产品对话框如图 3.1 所示，建立新产品。

如图 3.2 所示，对 PRODUCT 操作，右键—属性—产品—零部件号，进行修改，改为工位总成编号，“确定”后保存到工位文件夹下如：…\FW002L。

基于CATIA VBA二次开发汽车焊装夹具智能设计系统的技术方案一.绪论随着市场竞争日益激烈，制造业中起着重要作用的人工夹具设计已经不能满足生产的需要，有着高效快捷特点的计算机辅助夹具设计(CAFD)应运而生。

计算机辅助夹具设计经历了不同的发展阶段，技术日趋成熟并且正在逐步应用到生产实际之中，起到缩短生产周期、提高设计质量、降低生产成本、提高设计和生成效率等等多方面的作用。

1.1项目的研究背景和意义随着世界经济飞速发展和市场的全球化，制造业空前激烈发展。

传统的制造技术已经不能适应经济的高速发展，也不能满足多样性的要求，为了改进传统的制造技术，提高生产效率，使企业在竞争中获胜，对工艺装备的柔性化提出了迫切的要求。

计算机辅助夹具设计技术就是在上述背景下产生的，即利用计算机辅助人工进行夹具设计的一种先进制造技术。

最初的CAFD系统是交互式设计界面，可以完成相对复杂的夹具设计任务，在一定程度上节省了设计绘图和修改的时间。

随着计算机水平的提高和各种理论的成熟，在基于成组技术和知识工程的基础上CAFD带有一定的智能性，提高了夹具设计自动化程度。

目前的CAFD 系统正在朝着以实际生产应用为导向的计算机辅助夹具设计上发展，使其更具智能化和自动化。

最终，带来工程设计速度加快和节约设计成本两方面的益处，改善汽车焊装夹具建模过程，减少夹具设计所需的经验，使设计过程便捷省力，使设计过程更加灵活。

1.1.1项目的研究背景在现代汽车生产中，焊装夹具是必不可少的工具。

它们用于保持汽车零部件在正确的位置并确保焊接的准确性和一致性。

然而，传统的焊装夹具设计方法存在许多不足之处，如设计效率低下、重复劳动等。

因此，开发一种基于CATIA VBA的二次开发汽车焊装夹具智能设计系统具有重要的研究意义。

1.1.2项目的研究意义通过开发智能设计系统，可以提高焊装夹具的设计效率和精确度。

智能设计系统可以利用计算机的案例推理和规则推理技术，根据之前的经验和规则来生成夹具设计方案，减少设计师的重复工作。

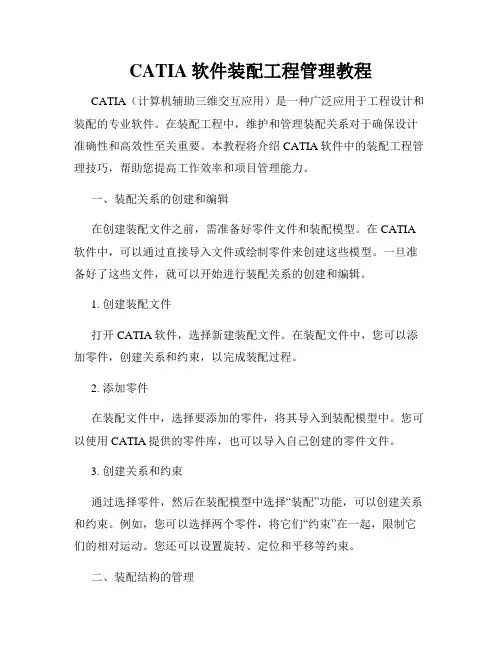

CATIA软件装配工程管理教程CATIA（计算机辅助三维交互应用）是一种广泛应用于工程设计和装配的专业软件。

在装配工程中，维护和管理装配关系对于确保设计准确性和高效性至关重要。

本教程将介绍CATIA软件中的装配工程管理技巧，帮助您提高工作效率和项目管理能力。

一、装配关系的创建和编辑在创建装配文件之前，需准备好零件文件和装配模型。

在CATIA 软件中，可以通过直接导入文件或绘制零件来创建这些模型。

一旦准备好了这些文件，就可以开始进行装配关系的创建和编辑。

1. 创建装配文件打开CATIA软件，选择新建装配文件。

在装配文件中，您可以添加零件，创建关系和约束，以完成装配过程。

2. 添加零件在装配文件中，选择要添加的零件，将其导入到装配模型中。

您可以使用CATIA提供的零件库，也可以导入自己创建的零件文件。

3. 创建关系和约束通过选择零件，然后在装配模型中选择“装配”功能，可以创建关系和约束。

例如，您可以选择两个零件，将它们“约束”在一起，限制它们的相对运动。

您还可以设置旋转、定位和平移等约束。

二、装配结构的管理在大型装配工程中，管理装配结构和组织装配文件是非常必要的。

CATIA软件提供了一些工具和功能，可以帮助您进行装配结构的管理。

1. 创建分层结构通过创建分层结构，可以清晰地组织和管理装配文件。

在CATIA软件中，您可以创建装配组件，将零件和子装配归类到组件中，以实现层次化管理。

2. 部件和装配的命名在CATIA软件中，为每个部件和装配命名是十分重要的。

良好的命名习惯可以帮助您快速定位和搜索所需的文件。

您可以为每个零件和装配分配有意义的名称，并使用项目说明或规范来进行命名。

3. 版本控制在装配工程中，版本控制是必不可少的。

CATIA软件提供了版本管理功能，以确保设计过程的可追溯性和更新控制。

您可以创建版本，并记录每个版本的变更内容和日期。

三、装配特性的管理装配特性是对装配工程的描述和记录，包括组件的特性、属性和制造参数等。

CATIA软件零件设计教程CATIA软件是由法国达索系统公司研发的一款三维建模软件，广泛应用于机械设计、汽车设计、航空航天等领域。

本教程将为大家介绍CATIA软件的零件设计流程，帮助初学者快速上手。

一、CATIA软件介绍CATIA是一款功能强大的三维建模软件，具有直观的用户界面和丰富的工具集，可满足不同行业的设计需求。

它可以帮助用户高效地进行零件设计、装配设计、表面设计等工作。

二、CATIA软件安装与启动1. 下载并安装CATIA软件在达索系统公司的官方网站上下载CATIA软件的安装包，按照提示进行安装。

2. 启动CATIA软件安装完成后，在电脑桌面找到CATIA的图标，双击打开软件。

三、创建零件文件1. 新建零件文件在CATIA软件的开始界面，选择“新建文件”，然后选择“零件”。

2. 设置零件文件参数在弹出的对话框中，设置零件的名称、尺寸和材料等参数，然后点击“确定”。

四、基本零件设计流程1. 创建基本几何体在CATIA软件中，可以通过直接绘制或使用基本几何体工具创建零件的基本形状，如立方体、球体、圆柱体等。

2. 编辑几何体选择创建的几何体，可以通过拉伸、旋转、切割等操作来编辑几何体的形状，以满足设计需求。

3. 添加特征在零件设计过程中，可以通过添加特征，如倒角、孔等，以使零件更加完善和符合实际生产需求。

4. 进行装配设计如果需要设计多个零件的装配结构，可以使用CATIA软件的装配设计功能，进行零件的组装和关联。

五、高级零件设计技巧1. 参数化设计使用CATIA软件的参数化设计功能，可以将零件的尺寸和参数设置为可调节的，方便后续的修改和优化。

2. 表面设计如果需要设计复杂的曲面或外观效果，可以使用CATIA软件的表面设计功能，进行曲线曲面的绘制和编辑。

六、零件设计实例以下是一个简单的零件设计实例，以便更好地理解CATIA软件的使用流程：1. 设计一个带孔的方形盒子- 创建方形立方体零件- 在立方体上添加倒角特征- 添加圆形孔特征2. 设计一个旋转零件- 创建旋转体零件- 在旋转体上添加螺纹特征七、总结本教程简要介绍了CATIA软件的零件设计流程，包括软件的安装与启动、零件文件的创建、基本零件设计流程、高级设计技巧以及一个简单的实例。

catia设计思路和流程,检查流程,设计重点难点总结Catia设计思路和流程前言作为一名资深的创作者，我多年来一直使用Catia软件进行设计工作。

Catia是一款功能强大的三维设计软件，广泛应用于工程设计和制造业领域。

在使用过程中，我总结了一些针对Catia设计思路和流程的经验和总结，希望能与大家分享。

正文设计思路1.确定设计目标：在开始设计之前，要明确设计的目标和要求，了解所需设计的功能和性能，这有助于明确设计思路。

2.参考现有设计：对于一些常见的设计，可以先参考现有的设计方案，借鉴其优点和经验，然后进行改进和创新。

3.创新设计：根据设计目标和要求，进行创新设计，在设计过程中要注意与用户需求的匹配和适用性。

设计流程1.概念设计：首先进行概念设计，确定产品的整体外观和结构。

可以通过手绘草图或者2D设计软件进行初步设计。

2.参数化设计：将概念设计转化为三维模型，使用Catia软件进行参数化设计，包括建立零件、装配和约束。

3.分析模拟：进行结构分析、运动仿真等模拟分析，检验设计的可行性和性能是否满足设计要求。

4.详细设计：在完成设计验证后，进行详细设计，包括完善零件和装配的细节，进行材料选择、表面处理等。

5.生产制造：完成详细设计后，可以进行生产制造，根据设计进行加工和生产。

检查流程1.零件检查：在进行装配之前，对每个零件进行检查，确保尺寸、配合、材料等符合设计要求。

2.装配检查：完成装配后，对整个产品进行检查，确保各个零部件的装配关系正确，没有冲突和错误。

3.结构检查：进行结构分析，检查设计的强度和刚度是否满足要求，是否需要进行优化和改进。

设计重点难点1.零部件的参数化设计：对于复杂的零部件，如曲面零件和多边形零件，参数化设计相对复杂，需要掌握Catia的相关工具和功能。

2.装配关系的优化：设计过程中需要考虑零部件的装配关系，确保装配过程中不会产生冲突和错误，需要对装配关系进行优化和调整。

3.结构的强度和刚度分析：对于设计要求高的产品，需要进行结构分析和模拟，确保设计的强度和刚度满足要求，这需要一定的专业知识和经验。

1 序言在“中国制造2025”的时代背景下，中国制造向自动化、智能化迈进，机器人装备作为自动化生产的主力军，在改革的大潮中得到了长足的发展。

本文针对机器人焊接的焊装夹具设计过程进行研究，焊装夹具作为机器人自动化焊接的重要辅助设备，即保证了焊接工作的高效安全，也保证了焊接产品的质量稳定性。

2 焊装夹具的应用领域及主要作用焊装夹具是汽车生产线上的重要工艺设备，事关整个汽车的产品质量，在焊接生产中，焊装夹具即能完成本工序的零件组装、定位焊接，同时还能够检验和校正上一道工序的焊接质量；焊装夹具依靠准确、可靠的定位和夹紧系统，有效地防止和减轻焊接变形，减小制品的尺寸偏差，以自动化设备代替手工劳动，大大改善了工人的作业条件，实现机械化及自动化焊接生产过程。

本文针对某项目焊装夹具设计过程进行分析，夹具布置如图1所示，简述焊装夹具的设计流程及基本原则。

3 焊装夹具设计流程3.1 焊装夹具设计依据设计依据是以客户提供的产品三维模型、产品图样、产品技术要求和有关技术要求等输入信息，在设计焊装夹具之前，应了解产品结构特征、工艺需要等信息，并结合企业自身的加工制作水平进行设计。

认真分析用户提供的产品图样，将各零部件的基准定位信息记录并标记，如图2所示，方便在后续设计中查阅。

3.2 设计前准备工作在正式开始焊装夹具设计之前，应根据之前分析图样得到的信息，在产品三维模型上，将产品需要焊接的位置标记焊缝位置分布，如图3所示，以免在设计过程中丢漏焊缝，造成设计时间延误。

根据产品图样的定位信息，确定产品在焊装夹具底板上的摆放位置，在满足支撑定位的前提下，尽量使产品里夹具底板近一些，方便产品靠近夹具底板一侧焊缝在变位机旋转180°时，机器人可以更好的焊接姿态进行焊接；同时确定焊接所采用的焊枪型号，并要求提供焊枪的完整数模，将焊枪以合理的角度摆放至产品焊缝上，直观的反应焊接过程，一般每条焊缝放置两把焊枪，位于焊缝两端，焊枪布置应与产品对接面有45°夹角，如图4所示，与焊缝走向有75°夹角，如图5所示。

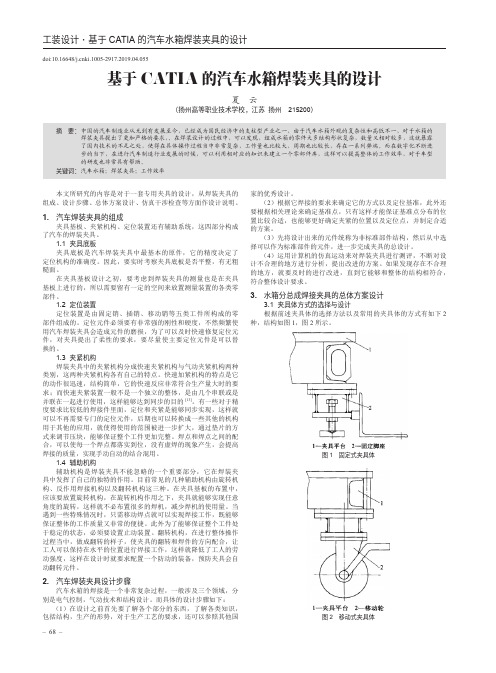

工装设计·基于CATIA的汽车水箱焊装夹具的设计doi:10.16648/ki.1005-2917.2019.04.055基于CATIA的汽车水箱焊装夹具的设计夏　云（扬州高等职业技术学校，江苏扬州　215200）摘要：中国的汽车制造业从无到有发展至今，已经成为国民经济中的支柱型产业之一，由于汽车水箱外观的复杂性和高低不一，对于水箱的焊装夹具提出了更加严格的要求，。

在焊装设计的过程中，可以发现，组成水箱的零件大多结构形状复杂，数量又相对较多，这就暴露了国内技术的不足之处，使得在具体操作过程当中非常复杂，工作量也比较大，周期也比较长，存在一系列弊端。

而在数字化不断进步的当下，在进行汽车制造行业发展的时候，可以利用相对应的知识来建立一个零部件库，这样可以提高整体的工作效率，对于车型的研发也非常具有帮助。

关键词：汽车水箱；焊装夹具；工作效率本文所研究的内容是对于一套专用夹具的设计，从焊装夹具的组成、设计步骤、总体方案设计、仿真干涉检查等方面作设计说明。

1. 汽车焊装夹具的组成夹具基板、夹紧机构、定位装置还有辅助系统，这四部分构成了汽车的焊装夹具。

1.1 夹具底板夹具底板是汽车焊装夹具中最基本的原件，它的精度决定了定位机构的准确度。

因此，要实时考察夹具底板是否平整，有无粗糙面。

在夹具基板设计之初，要考虑到焊装夹具的测量也是在夹具基板上进行的，所以需要留有一定的空间来放置测量装置的各类零部件。

1.2 定位装置定位装置是由固定销、插销、移动销等五类工件所构成的零部件组成的。

定位元件必须要有非常强的刚性和硬度，不然频繁使用汽车焊装夹具会造成元件的磨损，为了可以及时快速修复定位元件，对夹具提出了柔性的要求，要尽量使主要定位元件是可以替换的。

1.3 夹紧机构焊装夹具中的夹紧机构分成快速夹紧机构与气动夹紧机构两种类别，这两种夹紧机构各有自己的特点。

快速加紧机构的特点是它的动作很迅速，结构简单，它的快速反应非常符合生产量大时的要求；而快速夹紧装置一般不是一个独立的整体，是由几个串联或是并联在一起进行使用，这样能够达到同步的目的[13]。

CATIA模拟打开步骤：
a、在要模拟打开的单元中新建一个部件，命名op，选中要模拟打开的零件（包括气缸组件及立板），放入新建的部件中。

b、激活部件op，选中修复部件，然后在选择立板，将立板固定起来。

c、选择相合约束，将同心圆对上（气缸与摇臂、摇臂与立板、立板与气缸、气缸组件之间）。

d、将要打开的零件之间用固联约束固联上。

e、选择偏移约束,选择气缸杆件上下之间的面，出现约束属性对话框，改
变偏移量（根据气缸行程减去相应数值），然后更新即可。

f、更改模拟打开的颜色及透明度。
