第一节赛欧轿车全车电路图赛欧轿车全车电路见图11-1~图11-20所示。
导线颜色的缩写及其含义见表11-1所列。
保险丝的规格及用途见表11-2所列。
图11-1 蓄电池、起动电动机和交流发电机电路图F11-保险丝（10A）G1-蓄电池G2-交流发电机M1-起动电动机S1-点火开关图11-2 发动机控制模块（用于中国型汽车）电路图（一）F19-保险丝（15A）K57-发动机控制模块（用于中国型汽车）L2-点火线圈M68-怠速空气步进电机P23-进气歧管绝对压力（MAP）传感器P30-发动机冷却液温度传感器P31- 进气温度（MA T）传感器P33-氧传感器P34-节气门电位计P35-曲轴位置传感器P48-爆震控制传感器Y34-曲轴箱通风电磁阀图11-2 发动机控制模块（用于中国型汽车）电路图（二）F20-保险丝（20A）K58-汽油泵继电器M21-汽油泵P31-进气温度（MA T）传感器P34-节气门电位计Y7-喷油器图11-3 仪表系统电路图F17-保险丝（10A）F25-保险丝（10A）E11-仪表板灯H3-左转向信号指示灯H4-机油压力故障指示灯H5-停车系统指示灯H7-充电指示指示灯H8-仪表板远光指示灯H15-燃油储量指示灯H22-右转向信号指示灯H23-安全气囊故障指示灯H28-ABS故障指示灯H30-发动机故障指示灯H42-自动变速器故障指示灯P1-燃油表P2-水温旨示器P4-燃油量传感器P5-水温传感器P7-发动机转速表P8-车速传感器S2.3-仪表背景光度调节器S11-制动液液面开关S13-驻车制动开关S14-机油压力开关V1-制动系统灯测试二极管图11-4 收音机/CD机系统电路图H1-收音机配CD H37-左前扬声器H38-右前扬声器H39-左后扬声器H40-右后扬声器H52-左前高音喇叭H53-右前高音喇叭U17-天线、放大器图11-5 停车灯、尾灯与前大灯（近光与远光）电路图F8-保险丝（10A）F10-保险丝（10A）F12-保险丝（10A）F17-保险丝（10A）F23-保险丝（10A）F25-保险丝（10A）F27-保险丝（10A）E1-左停车灯E2-左尾灯E3-牌照灯E4-右停车灯E5-右尾灯E7-左远光灯E8-右远光灯E9-左近光灯E10-右近光灯S2.1-灯光开关S5. 2-低大灯开关图11-6 刹车灯、转向信号灯和危险灯电路图F1-保险丝（15A）F21-保险丝（15A）H8-危险报警灯H9-左刹车灯H10-右刹车灯H11-左前转向信号灯H12-左后转向信号灯H13-右前转向信号灯H14-右后转向信号灯H16-高位刹车灯H33-左转向备用信号灯H34-左转向备用信号灯K10-闪烁控制单元S5.3-转向信号开关S8-刹车灯开关S52-危险报警开关图11-7 内灯与雾灯电路图E13-行李箱灯E14-乘客室灯E20-左雾灯E21-右雾灯E24-左后雾灯E27-乘客室阅读灯E39-右后雾灯F8-保险丝（20A）F9-保险丝（10A）K5-雾灯继电器K89-后雾灯继电器S2.2-乘客室灯开关S15-行李箱灯开关S17-副驾驶员门接触开关S21-雾灯开关S22-后雾灯开关S31-左后门接触开关S32-右后门接触开关S47-驾驶员门接触开关图11-8 倒车灯电路图E17-左倒车灯E18-右倒车灯F18-保险丝（20A）S7-倒车灯开关图11-9 中央锁死系统电路图F1-保险丝（20A）F4-保险丝（10A）F13-保险丝（20A）K37-中央锁死系统控制单元M18-驾驶员门中央锁死系统电动机M19-左后乘客室门中央锁死系统电动机M20-右后乘客室门中央锁死系统电动机M32-副驾驶员门中央锁死系统电动机M37-行李箱门中央锁死系统电动机M60-车箱后挡板中央锁死系统电动机S41-驾驶员门中央锁死系统开关S42-副驾驶员门中央锁死系统开关图11-10 喇叭电路图F4-保险丝（10A）H2-喇叭K18-喇叭、安全气囊继电器S64-喇叭开关U20-接触单元总成图11-11 安全气囊电路图K31-安全气囊控制单元U20-接触单元总成U21-驾驶员侧安全气囊总成U22-副驾驶员侧安全气囊总成图11-12 后窗加热器F17-保险丝（10A）F3-保险丝（10A）E19-后窗加热器K1-后窗加热器继电器图11-13 手套箱灯电路图E15-手套箱灯F14-保险丝（10A）图11-14 车窗升降器F17-保险丝（10A）F24-保险丝（10A）F28-保险丝（30A）M15-右前乘客车窗升降器电机M47-驾驶员座车窗升降器电机S78-车窗升降器开关S37.1-驾驶员座车窗升降器开关S37.2-右前乘客车窗升降器开关图11-15 刮水器/点烟器电路图F18-保险丝（20A）K8-刮水器继电器K30-后窗刮水器继电器M2-前刮水器电机M8-后窗刮水器电机M55-前后洗窗喷水电机S9.2-前刮水器开关S9.5-后窗刮水器及洗窗喷水电机开关图11-16 防抱死制动系统电路图F4-保险丝（10A）P17-左前速度传感器P18-右前速度传感器P19-左后速度传感器P20-右后速度传感器K117-备用控制单元U4-ABS控制单元图11-17 自动变速器控制模块电路图K85-自动变速器控制模块P48-自动变速器输出轴转速传感器S10-档位选择开关F2-保险丝（10A）F5-保险丝（10A）P45-自动变速器输入轴转速传感器S104-超车强迫降档开关S105-雪地起步开关S106-经济模式/运动模式转换开关U13-阀体Y47-换档电磁开锁装置S84-换档杆开锁开关图11-18 空调系统电路图（一）F15-空调保险丝（30A）K6-空调继电器K7-空调鼓风机继电器M10-空调鼓风机电机S24-鼓风机开关图11-19 空调系统电路图（二）S20.1-压力开关总成S20.2-压力开关总成S101-空调开关总成Y1-空调压缩机电磁离合器Y14-致冷剂电磁阀S130-恒温开关图11-20 空调系统电路图（三）F7-保险丝（30A）K51-散热器鼓风机继电器K52-散热器鼓风机继电器K70-散热器鼓风机继电器M4-散热器鼓风机电机S20.3-压力开关总成K26-散热器鼓风机继电器表11-2 保险丝规格及用途。
第十一章赛欧轿车全车电路与线束走线图第一节赛欧轿车全车电路图赛欧轿车全车电路见图11-1~图11-20所示。
导线颜色的缩写及其含义见表11-1所列。
保险丝的规格及用途见表11-2所列。
图11-1 蓄电池、起动电动机和交流发电机电路图F11-保险丝（10A） G1-蓄电池G2-交流发电机M1-起动电动机S1-点火开关图11-2 发动机控制模块（用于中国型汽车）电路图（一）F19-保险丝（15A） K57-发动机控制模块（用于中国型汽车）L2-点火线圈M68-怠速空气步进电机 P23-进气歧管绝对压力（MAP）传感器 P30-发动机冷却液温度传感器P31- 进气温度（MAT）传感器 P33-氧传感器 P34-节气门电位计 P35-曲轴位置传感器P48-爆震控制传感器 Y34-曲轴箱通风电磁阀图11-2 发动机控制模块（用于中国型汽车）电路图（二）F20-保险丝（20A）K58-汽油泵继电器 M21-汽油泵P31-进气温度（MAT）传感器 P34-节气门电位计Y7-喷油器图11-3 仪表系统电路图F17-保险丝（10A）F25-保险丝（10A）E11-仪表板灯H3-左转向信号指示灯H4-机油压力故障指示灯H5-停车系统指示灯H7-充电指示指示灯H8-仪表板远光指示灯H15-燃油储量指示灯 H22-右转向信号指示灯 H23-安全气囊故障指示灯 H28-ABS故障指示灯 H30-发动机故障指示灯 H42-自动变速器故障指示灯 P1-燃油表 P2-水温旨示器P4-燃油量传感器P5-水温传感器P7-发动机转速表P8-车速传感器S2.3-仪表背景光度调节器S11-制动液液面开关 S13-驻车制动开关 S14-机油压力开关 V1-制动系统灯测试二极管图11-4 收音机/CD机系统电路图H1-收音机配CD H37-左前扬声器 H38-右前扬声器H39-左后扬声器 H40-右后扬声器H52-左前高音喇叭 H53-右前高音喇叭U17-天线、放大器图11-5 停车灯、尾灯与前大灯（近光与远光）电路图F8-保险丝（10A） F10-保险丝（10A）F12-保险丝（10A）F17-保险丝（10A） F23-保险丝（10A）F25-保险丝（10A） F27-保险丝（10A） E1-左停车灯E2-左尾灯E3-牌照灯E4-右停车灯E5-右尾灯E7-左远光灯 E8-右远光灯E9-左近光灯E10-右近光灯S2.1-灯光开关S5. 2-低大灯开关图11-6 刹车灯、转向信号灯和危险灯电路图F1-保险丝（15A）F21-保险丝（15A）H8-危险报警灯H9-左刹车灯 H10-右刹车灯H11-左前转向信号灯 H12-左后转向信号灯H13-右前转向信号灯 H14-右后转向信号灯H16-高位刹车灯 H33-左转向备用信号灯 H34-左转向备用信号灯 K10-闪烁控制单元S5.3-转向信号开关S8-刹车灯开关 S52-危险报警开关图11-7 内灯与雾灯电路图E13-行李箱灯E14-乘客室灯E20-左雾灯 E21-右雾灯 E24-左后雾灯E27-乘客室阅读灯 E39-右后雾灯F8-保险丝（20A）F9-保险丝（10A）K5-雾灯继电器K89-后雾灯继电器S2.2-乘客室灯开关 S15-行李箱灯开关 S17-副驾驶员门接触开关 S21-雾灯开关S22-后雾灯开关 S31-左后门接触开关 S32-右后门接触开关 S47-驾驶员门接触开关E17-左倒车灯 E18-右倒车灯 F18-保险丝（20A）S7-倒车灯开关图11-9 中央锁死系统电路图F1-保险丝（20A）F4-保险丝（10A）F13-保险丝（20A） K37-中央锁死系统控制单元M18-驾驶员门中央锁死系统电动机 M19-左后乘客室门中央锁死系统电动机 M20-右后乘客室门中央锁死系统电动机 M32-副驾驶员门中央锁死系统电动机 M37-行李箱门中央锁死系统电动机 M60-车箱后挡板中央锁死系统电动机 S41-驾驶员门中央锁死系统开关S42-副驾驶员门中央锁死系统开关图11-10 喇叭电路图F4-保险丝（10A）H2-喇叭K18-喇叭、安全气囊继电器 S64-喇叭开关U20-接触单元总成图11-11 安全气囊电路图K31-安全气囊控制单元 U20-接触单元总成 U21-驾驶员侧安全气囊总成 U22-副驾驶员侧安全气囊总成F17-保险丝（10A） F3-保险丝（10A）E19-后窗加热器K1-后窗加热器继电器E15-手套箱灯F14-保险丝（10A）图11-14 车窗升降器F17-保险丝（10A） F24-保险丝（10A） F28-保险丝（30A） M15-右前乘客车窗升降器电机 M47-驾驶员座车窗升降器电机 S78-车窗升降器开关 S37.1-驾驶员座车窗升降器开关 S37.2-右前乘客车窗升降器开关图11-15 刮水器/点烟器电路图F18-保险丝（20A） K8-刮水器继电器K30-后窗刮水器继电器M2-前刮水器电机 M8-后窗刮水器电机 M55-前后洗窗喷水电机S9.2-前刮水器开关S9.5-后窗刮水器及洗窗喷水电机开关图11-16 防抱死制动系统电路图F4-保险丝（10A） P17-左前速度传感器 P18-右前速度传感器 P19-左后速度传感器P20-右后速度传感器 K117-备用控制单元U4-ABS控制单元图11-17 自动变速器控制模块电路图K85-自动变速器控制模块 P48-自动变速器输出轴转速传感器S10-档位选择开关F2-保险丝（10A）F5-保险丝（10A）P45-自动变速器输入轴转速传感器S104-超车强迫降档开关 S105-雪地起步开关 S106-经济模式/运动模式转换开关 U13-阀体 Y47-换档电磁开锁装置 S84-换档杆开锁开关图11-18 空调系统电路图（一）F15-空调保险丝（30A）K6-空调继电器 K7-空调鼓风机继电器 M10-空调鼓风机电机S24-鼓风机开关图11-19 空调系统电路图（二）S20.1-压力开关总成 S20.2-压力开关总成S101-空调开关总成 Y1-空调压缩机电磁离合器Y14-致冷剂电磁阀 S130-恒温开关图11-20 空调系统电路图（三）F7-保险丝（30A） K51-散热器鼓风机继电器 K52-散热器鼓风机继电器 K70-散热器鼓风机继电器 M4-散热器鼓风机电机 S20.3-压力开关总成 K26-散热器鼓风机继电器表11-1 导线颜色缩写图示导线颜色导线颜色图示导线颜色导线颜色BL 蓝色 GR 灰色BR 褐色 RT 红色GE 黄色 SW 黑色GN 绿色 VI 紫色WS白色表11-2 保险丝规格及用途供应线 保险丝号 额定电流 用途30 F1 15A 危险警告灯、危险警告信号装置30 F2 10A TCM30 F3 25A 后除雾器30 F4 10A 行李箱灯、驾驶员侧和乘客侧的阅读灯、收音机、天线放大器和喇叭15 F5 10A TCM信号装置30 F6 10A 左右侧后雾灯30 F7 30A 高速散热风扇30 F8 10A 左侧停车灯、左侧尾灯30 F9 20A 左侧与右侧前雾灯、后雾灯控制继电器线圈30 F10 10A 左侧远光灯W F11 10A 收音机30 F12 10A 左侧近光灯30 F13 20A 中央锁死系统30 F15 最大30A 鼓风机电机、鼓风机电机高速控制继电器线圈、空调温度保护电路继电器线圈、空调压缩机电磁离合器15 F16 20A 刮水器与清洗系统15 F17 10A 信息灯、手套箱灯、后除雾器控制继电器线圈、冷却风扇控制继电器线圈15 F18 20A 左侧与右侧备用灯、点烟器、TCM倒档信号输入15 F19 15A ECM15 F20 30A 空调开关控制继电器线圈、散热器与冷凝器风扇或仅冷凝器风扇高速15 F21 15A 制动灯、高位中央制动灯、防抱死制动系统信号输入、转弯信号信号装置、左侧或右侧转弯信号、TCM制动信号输入15 F22 10A 防抱死制动系统30 F23 10A 右侧驻车灯、右侧尾灯、车牌灯、电磁离合器、收音机照明、前雾灯控制继电器线圈15 F24 10A 车窗升降器方向控制装置、车窗升降器信号装置30 F25 10A 右侧远光、远光信号装置30 F26 20A ECM、燃油泵30 F27 10A 右侧近光30 F28 30A 车窗升降机电机第二节赛欧轿车线束走线图赛欧轿车线束走线图及其连接端子图见图11-21~图11-56所示。
乐风新技术特点一、一般信息（P2）1．VIN码（P3-P4）2．油液类型和容量（P5-P6）二、空调系统（P7）1．制冷系统容量（P8）2．线路图a)乐骋线路图（P9-P10）2-2-1-1（2）b)乐风线路图（P11-P12）2-2-2-1（2）3．乐风空调面板连接器端视图（P13）三、悬架系统（P14）1．车轮定位规格（P15）四、制动系统（P16）1．线路图P174-1-1-1a)乐骋线路图（P18-P19）4-1-1-2（3）b)乐风线路图（P20-P21）4-1-2-1（2）2．乐风EBCM连接器端视图（P22）五、发动机1．发动机冷却系统（P23）a)线路图（1）乐骋线路图（P24）5-1-1-1（2）乐风线路图（P25）5-1-1-2b)水泵位置（P26）c)冷却风扇控制说明（P27）2．发动机控制系统（P28）a)线路图（1）乐骋线路图（P29-P36）5-2-1-1（2。
3。
4。
5。
6。
7。
8）（2）乐风线路图（P37-P41）5-2-1-9（10。
11。
12。
13）b)部件位置说明（P42）3．变速器（P43）a)线路图（1）手动变速箱线路图（P44）5-3-1-1b)部件位置（P45-P48）4．安全保护装置（P49）a)系统参数（P50）b)线路图（1）乐骋线路图（P51-P52）5-4-2-1-1（2）（2）乐风线路图（P53-P56）5-4-2-2-1（2）（3）部件位置（P57）5．车身a)数据连接通讯（1）线路图（P58）5-5-1-1b)电动车窗（1）线路图#1乐骋线路图（P59-P60）5-5-2-1-1-1（2）#2乐风线路图（P61-P63）5-5-2-1-2-1（2。

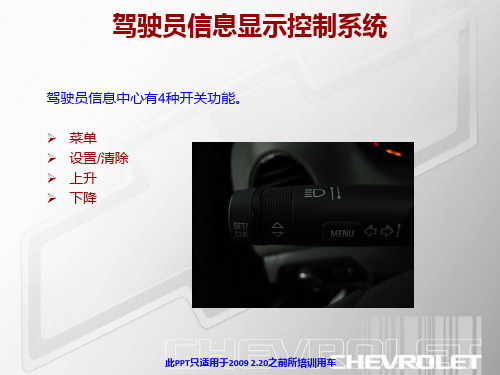

3）c)喇叭（1）线路图#1乐骋线路图（P64）5-5-3-1-1#2乐风线路图（P65）5-5-3-1-2d)仪表（1）仪表图片（P66-67）（2）线路图#1乐骋线路图（P68-P73）5-5-4-2-1（2。
爱唯欧轿车发动机控制系统电路图
作者：宋健
来源：《汽车与驾驶维修》2011年第10期
雪佛兰爱唯欧轿车已于2011年5月20日正式在中国上市。
其中搭载了1.6L Ecotec DVVT 发动机的车型，其发动机具有进、排气双可变正时调节和节能起／停功能，进气管采用了谐振腔长度可控技术，曲轴位置传感器改用了磁阻型传感器。
发动机控制系统中的所有传感器均使用统一的参考电源和搭铁信号线，从而提高了工作的可靠性。
为了使读者能够及时了解该车发动机电控部分的结构特点，并在故障诊断与分析过程中得到一定的启发，我们在这里将1.6L 发动机相关的电路(图1)进行刊登。
11.3.3.10 电气中心标识视图X50A 保险丝盒 – 发动机舱盖下标签X50A 发动机舱盖下保险丝盒的使用编号 装置标签名称 装置分配名称额定电流说明微型保险丝01 ABS VALVE （防抱死制动系统阀） F1UA 30 安 K17 电子制动控制模块 (J97)02 SUNROOF （天窗） F14UA 20 安 K61 天窗控制模块 (CF5)03 NOT USED （未使用） — 25 安 未使用04 REAR WIPER （后窗刮水F28UA 20 安KR7 后窗刮水器继电器、M45 后窗器）刮水器电机（两厢车）05 RVC（调节电压控制）F35UA 15 安B19C 制动助力器真空开关 (MH9)、K20 发动机控制模块、K61 天窗控制模块、Q8 控制电磁阀总成 (MH9)06 ABS OIL（防抱死制动系统机油）F3UA 5 安未使用07 AOS/ROS（有乘客自动传感/翻滚传感器）F21UA 5 安未使用08 OSRVM（车外后视镜）F10UA 7.5 安S52 车外后视镜开关 (DL7)09 NOT USED（未使用）—20 安未使用10 RR WDW DEFOG（后窗除雾器）F22UA 30 安E18 后窗除雾器格栅11 NOT USED（未使用）—15 安未使用12 OSRVM HTD（加热型车外后视镜）F27UA 15 安A9A 驾驶员车外后视镜 (DL7)、A9B乘客车外后视镜 (DL7)13 HEATED SEATFRONT（前排加热型座椅）F5UA 25 安K29 座椅加热控制模块 (KA1)14 NOT USED（未使用）—20 安未使用15 FLUX FUEL（燃油流量）F13UA 10 安未使用16 WASHER（洗涤器）F29UA 10 安KR6 后窗洗涤器泵继电器、KR11 挡风玻璃洗涤器泵继电器17 FUEL PUMP（燃油泵）F39UA 20 安KR23A 燃油泵继电器18 ECM/TCM（发动机控制模块/变速器控制模块）F36UA 10 安K27 燃油泵控制模块19–20 NOT USED（未使用）——未使用21 ECM_1（发动机控制模块_1）F43UA 10 安Q12 蒸发排放吹洗电磁阀、Q14 废气再循环阀 (LCU)、Q21 进气歧管管路控制阀 (LCU)、Q22 进气歧管调节电磁阀 (LDE)22 COIL（线圈）F45UA 20 安K35 点火线圈模块 (LDE)、T8A 点火线圈 1 (LCU)、T8B 点火线圈 2 (LCU)、T8C 点火线圈 3 (LCU)、T8D 点火线圈 4 (LCU)、KR20C 冷却风扇低速继电器、KR20D 冷却风扇高速继电器、KR29 空调压缩机离合器继电器23 ECM_4（发动机控制模块_4）F42UA 10 安B75B 质量空气流量/进气温度传感器 (LDE)、E41 发动机冷却液节温器加热器 (LDE)、K20 发动机控制模块 (LCU)24 ECM_3（发动机控制模块_3）F41UA 10 安B52A 加热型氧传感器 1、B52B 加热型氧传感器 2、K20 发动机控制模块 (LCU)、Q22 进气歧管调节电磁阀 (LCU)25 ECM_2（发动机控制模块_2）F40UA 15 安K20 发动机控制模块 (LDE)26 INJECTOR（喷油器）F44UA 10 安Q17A 喷油器 1、Q17B 喷油器 2、Q17C 喷油器 3、Q17D 喷油器 427 ECM（发动机控制模块）F12UA 15 安K20 发动机控制模块AC CLUTCH28 （空调离合器）F31UA 10 安KR29 空调压缩机离合器继电器29 TCM（变速器控制模块）F8UA 15 安Q8 控制电磁阀总成 (MH9)、Q13 蒸发排放通风电磁阀30 HORN（喇叭）F16UA 15 安P12 喇叭31 FRT FOG（前雾灯）F19UA 15 安E29LF 左前雾灯 (T3U)、E29RF 右前雾灯 (T3U)32 HIGH BEAM LH（左侧远光）F17UA 10 安E4E 前大灯−左侧远光33 HIGH BEAM RH（右侧远光）F18UA 10 安E4F 前大灯−右侧远光J 型保险丝01 ABS PUMP（防抱死制动系统泵）F2UA 40 安K17 电子制动控制模块 (J97)02 FRT WIPER（前窗刮水器）F23UA 30 安KR12B 挡风玻璃刮水器继电器03 BLOWER（鼓风机）F7UA 40 安KR32E 鼓风机电机继电器04 RUN/CRANKIEC（运行/起动仪表板电气中心）F15UA 30 安KR27 起动机继电器05 NOT USED（未使用）——未使用06 COOL FAN K5（冷却风扇K5）F33UA 40 安KR20D 冷却风扇高速继电器07 COOL FAN K4（冷却风扇K4）F32UA 30 安KR20C 冷却风扇低速继电器08 EVP（空调蒸发器）F47UA 20 安M9 电子真空泵电机 (MH9)09 START（起动机）F15UA 30 安KR27 起动机继电器微型继电器01 FRT WIPERCONT（前窗刮水器控制）KR12B 挡风玻璃刮水器继电器—KR12C 挡风玻璃刮水器速度控制继电器、M75 挡风玻璃刮水器电机02 FRT WIPERSPEED（前窗刮水器速度）KR12C 挡风玻璃刮水器速度控制继电器—M75 挡风玻璃刮水器电机HC 微型继电器10 START（起动机）KR27 起动机继电器—M75 挡风玻璃刮水器电机U 微型继电器05 NOT USED（未使用）——未使用06 FUEL PUMP（燃油泵）KR23A 燃油泵继电器—未使用11 AC CLUTCH（空调离合器）KR29 空调压缩机离合器继电器—Q2 空调压缩机离合器12 HIGH BEAM（远光）KR48 前大灯远光继电器—左侧远光/F17UA、右侧远光/F18UA迷你继电器03 RR DEFOG（后窗除雾器）KR5 后窗除雾器继电器—后窗除雾器/F22UA、F27UA04 RUN/CRANK（运行/起动）KR74 点火运行继电器—F34UA、F35UA、F36UA、F37UA、燃油泵/F39UA08 COOL FAN K3（冷却风扇K3）KR20D 冷却风扇高速继电器—G10 冷却风扇电机09 P/T（动力系统）KR75 动力系统继电器—F40UA、发动机控制模块_3/F41UA、发动机控制模块_4/F42UA、发动机控制模块_1/F43UA、喷油器/F44UA、线圈/F45UA13 COOL FAN K1（冷却风扇K1）KR20C 冷却风扇低速继电器—G10 冷却风扇电机重要注意事项：以下所列为保险丝盒内部的不可维修的印刷电路板 (PCB) 继电器——KR3 喇叭继电器—喇叭/F16UA——KR46 前雾灯继电器—前雾灯/F19UA——KR7 后窗刮水器继电器—M45 后窗刮水器电机——KR11 挡风玻璃洗涤液泵继电器—G24 挡风玻璃洗涤液泵——KR6 后窗洗涤液泵继电器—G24 挡风玻璃洗涤液泵X50A 保险丝盒- 发动机舱盖下，俯视图X50A 保险丝盒- 发动机舱盖下，仰视图X50A 保险丝盒- 发动机舱盖下X1X50A 保险丝盒 - 发动机舱盖下 X1连接器零件信息 线束类型：前端照明灯原装设备接头：13682771维修件接头：待定说明：42 路 F GT 150/280 Metri-Pack 630/800 系列（L-GY （浅灰色））端子零件信息 针脚：A3端接引线：待定拆卸工具：J-38125-11A诊断测试探针：J-35616-42（RD （红色））针脚：B2–B6、C2、D2–D4、F2、F4、G3–H1、H3–H5端接引线：13575735拆卸工具：J-38125-553诊断测试探针：J-35616-2A （GY （灰色））针脚：E2端接引线：13575718拆卸工具：J-38125-558诊断测试探针：J-35616-44（YE （黄色））针脚：J1端接引线：待定拆卸工具：J-38125-11A诊断测试探针：J-35616-42（RD （红色））针脚 尺寸 颜色 电路 功能选装件 A1–A2—— —未使用—A3 2.5 WH/BU （白色/蓝色） 409 冷却风扇电机电源电压 (1) —B1 — — — 未使用 —B2 0.5 BN/VT （棕色/紫红色）2234 前雾灯电源电压 T3UB3 1.0 WH（白色）711 左侧前大灯远光电源电压—B4 1.0 WH（白色）311 右侧前大灯远光电源电压—B5 0.5 VT/BU（紫红色/蓝色）5294 动力系统主继电器保险丝电源 (5) —B6 0.5 VT/BU（紫红色/蓝色）5294 动力系统主继电器保险丝电源 (5) —C1–D1———未使用—D2 0.5BU/WH（蓝色/白色）1314 左前转向信号灯电源电压—D3 0.5GY/BN（灰色/棕色）309 右侧驻车灯电源电压—D4 0.75BN/GY（棕色/灰色）29 喇叭控制—D5–E1———未使用—E2 3 GY（灰色）532 冷却风扇电机电源电压 (2) —F1–G2———未使用—G3 0.5GY/VT（灰色/紫红色）228 挡风玻璃洗涤器泵控制—G4 1 YE（黄312 右侧前大灯近光电源电压—X50A 保险丝盒 - 发动机舱盖下 X2色） G5 0.5 GN/VT （绿色/紫红色） 1315 右前转向信号灯电源电压 —G6 0.5 VT/GY （紫红色/灰色） 709 左侧驻车灯电源电压 —H1–H2— — — 未使用 —H3 0.5 BU/VT （蓝色/紫红色） 392 后窗洗涤液泵控制 —H4 1 YE （黄色） 712 左侧前大灯近光电源电压 —H5 0.5 RD/BN （红色/棕色） 2240 蓄电池正极电压 —H6–J3— —— 未使用 —连接器零件信息 线束类型：车身原装设备接头：13682769维修件接头：待定说明：75 路 F GT 150 280 Metri-Pack 630,800 系列（BK （黑色））端子零件信息针脚：2–4、19、22、23、56、72端接引线：针脚 2–4、72 – 待定端接引线：针脚 19、22、23、56 – 13575754拆卸工具：J-38125-11A诊断测试探针：J-35616-42（RD （红X50A 保险丝盒- 发动机舱盖下X2 色））针脚：5–11、13–15、25–29、33、34、39、40、42–49、57–62、64–68端接引线：13575735拆卸工具：J-38125-553诊断测试探针：J-35616-2A（GY（灰色））针脚：17、21、50、51端接引线：13575754拆卸工具：J-38125-553诊断测试探针：J-35616-4A（PU（紫色））针脚：37端接引线：13575718拆卸工具：J-38125-558诊断测试探针：J-35616-44（YE（黄色））针脚：52–55端接引线：13575753拆卸工具：J-38125-553诊断测试探针：J-35616-4A（PU（紫色））针脚：69端接引线：待定拆卸工具：J-38125-11A诊断测试探针：J-35616-42（RD（红色））针脚尺寸颜色电路功能选装件A1 ———未使用—A2 2.5RD/WH（红色/白色）140 蓄电池正极电压—A3 2.5BN/VT（棕色/293 后窗除雾元件电源电压—紫红色）A4 ———未使用—B1 0.5BN/VT（棕色/紫红色）193 后窗除雾继电器控制—B2 0.5BN/WH（棕色/白色）419 检查发动机指示器控制—B3–B9 ———未使用—B10 0.5GY/VT（灰色/紫红色）267 后视镜加热器元件电压—B11 0.5GY/VT（灰色/紫红色）267 后视镜加热器元件电压—B12 ———未使用—C1 2YE/BN（黄色/棕色）95 挡风玻璃刮水器电机低速控制—C2 ———未使用—C3 1.5RD/WH（红色/白色）640 蓄电池正极电压—C4 ———未使用—C5 2.5 BK（黑色）450 搭铁—C6–D1 ———未使用—D2 0.35WH/VT（白色/紫红色）860 前挡风玻璃刮水器开关高电平信号—GY（灰挡风玻璃刮水器电机继电器线圈电D3 0.35 色）91 源电压—D4–D5 ———未使用—D6 0.35 YE（黄色）5420 后窗刮水器电机继电器线圈控制两厢车D7–D10———未使用—D11 0.35 VT/YE（紫红色/黄色）5985 附件唤醒串行数据—D12–E1———未使用—F1 4RD/YE（红色/黄色）240 蓄电池正极电压—G1 ———未使用—G2 0.35GN/WH（绿色/白色）2270 后窗洗涤器继电器控制两厢车G3–G4 ———未使用—G5 0.5GN/VT（绿色/紫红色）1315 右前转向信号灯电源电压—G6 0.5BU/WH（蓝色/白色）1314 左前转向信号灯电源电压—G7 0.5BN/WH（棕色/白色）1317 雾灯继电器控制—G8 0.5WH/BU（白色/蓝色）6311巡航/电子节气门控制/变矩器离合器制动信号—G9 0.35 （棕色/灰色）2268 挡风玻璃洗涤器继电器控制—G10 0.35BN/WH（棕色/白色）28 喇叭继电器控制—G11 0.35BN/VT（棕色/紫红色）1969 前大灯远光继电器控制—G12 ———未使用—H1 2 BK（黑色）450 搭铁—H2 2 WH（白色）92 挡风玻璃刮水器电机高速控制—H3 1 BU（蓝色）393 后窗刮水器电机控制两厢车H4 1GY/VT（灰色/紫红色）5780挡风玻璃刮水器电机停止开关保险丝信号两厢车H5 0.35 BK（黑色）450 搭铁两厢车H6 ———未使用—H7 1.5 GY（灰色）120 燃油泵电源电压—J1 0.5RD/WH（红色/白色）1040 蓄电池正极电压—J2 ———未使用—J3 0.35RD/VT（红色/紫红色）1640 蓄电池正极电压—X50A 保险丝盒 - 发动机舱盖下 X3J40.35（红色/棕色） 440 蓄电池正极电压 —J5 0.5 GY/BN （灰色/棕色） 309 右侧驻车灯电源电压 —J6 0.5 VT/GY （紫红色/灰色） 709 左侧驻车灯电源电压 —J7 — — — 未使用 —J8 0.35 BN/VT （棕色/紫红色） 5486 运行继电器线圈控制 —J9 0.75 YE （黄色） 312 右侧前大灯近光电源电压 —J10 0.75 YE （黄色） 712 左侧前大灯近光电源电压 —J11–J12— — — 未使用 —K1 4 RD/YE （红色/黄色） 740 蓄电池正极电压 —K2–K3 — — — 未使用 —K4 2.5 VT/WH （紫红色/白色）239 运行/起动点火 1 电压 —X50A 保险丝盒 - 发动机舱盖下 X3连接器零件信息 线束类型：发动机原装设备接头：13682770维修件接头：待定说明：75 路 F GT 150 280 Metri-Pack 630,800 系列（BK （黑色））端子零件信息 针脚：A2端接引线：待定拆卸工具：J-38125-11A诊断测试探针：J-35616-42（RD （红色））针脚：B1–C4、C6、D2–D4、F2、G2–G5、H4–H6端接引线：13575735拆卸工具：J-38125-553诊断测试探针：J-35616-2A （GY （灰色））针脚：D5、F1、F5端接引线：13575753拆卸工具：J-38125-553诊断测试探针：J-35616-4A （PU （紫色））针脚：E1端接引线：13575718拆卸工具：J-38125-558诊断测试探针：J-35616-44（YE （黄色））针脚 尺寸 颜色 电路 功能选装件 A1 — — — 未使用— A2 1.5YE （黄色） 6起动机电磁阀起动电压—A3–B1 — — — 未使用 —B20.5 YE （黄色） 447 起动机继电器线圈控制 —B3 0.5 BK （黑色）1750 搭铁 —B4 0.5WH/GY（白色/灰色）459 空调压缩机离合器继电器控制—B5 0.5BN/GN（棕色/绿色）59 空调压缩机离合器电源电压—B6 0.5BU/WH（蓝色/白色）5421 喷油器电源电压 (1) —C1 0.75RD/WH（红色/白色）140 蓄电池正极电压—C2 0.75RD/VT（红色/紫红色）340 蓄电池正极电压MH9C3 0.5GN/VT（绿色/紫红色）335 低速冷却风扇继电器控制—C4 0.5BN/YE（棕色/黄色）473 高速冷却风扇继电器控制—C5–D1———未使用—D2 0.5 YE（黄色）5991 动力系统继电器线圈控制—D3 0.5 VT/BU（紫红色/蓝色）5291 动力系统主继电器保险丝电源 (2) —D4 0.5 VT/BU（紫红色/蓝色）5290 动力系统主继电器保险丝电源 (1) —VT/BUD5 0.75 （紫红色/蓝色）5290 动力系统主继电器保险丝电源 (1) LDEE1 1.5RD/WH（红色/白色）2040 蓄电池正极电压MH9E2–F1———未使用—F2 0.5GN/GY（绿色/灰色）465 燃油泵主继电器控制—F3–F4———未使用—F5 0.5 VT/BU（紫红色/蓝色）5291 动力系统主继电器保险丝电源 (2) —G1 ———未使用—G2 0.5BN/WH（棕色/白色）419 检查发动机指示器控制—G3 ———未使用—G4 0.5WH/BU（白色/蓝色）6311巡航/电子节气门控制/变矩器离合器制动信号—G5 0.5 VT/GY（紫红色/灰色）139 运行/起动点火 1 电压—G6–H3———未使用—H4 0.5 WH（白色）1310 蒸发排放炭罐通风电磁阀控制LCUX50D 保险丝盒 - 蓄电池 X1X50D 保险丝盒 - 蓄电池 X1X50D 保险丝盒 - 蓄电池 X2X50D 保险丝盒 - 蓄电池 X2X50D 保险丝盒 - 蓄电池 X3H5 0.5VT/YE （紫红色/黄色） 5985 附件唤醒串行数据 —H6–J3— —— 未使用 —连接器零件信息线束类型：蓄电池正极电缆原装设备接头：96954328维修件接头：由线束提供 - 参见“配件目录”说明：环状端子针脚 尺寸 颜色 电路 功能选装件 ————蓄电池正极电压—连接器零件信息线束类型：蓄电池正极电缆原装设备接头：CRG120-4维修件接头：由线束提供 - 参见“配件目录”说明：环状端子针脚尺寸颜色 电路功能选装件A 16.0 RD/WH （红色/白色）4042 蓄电池正极电压 —X50D 保险丝盒 - 蓄电池 X3X50D 保险丝盒 - 蓄电池 X4X50D 保险丝盒 - 蓄电池 X4X50D 保险丝盒 - 蓄电池 X5连接器零件信息 线束类型：车身原装设备接头：CRG120-4维修件接头：由连接器总成提供 – 参见“配件目录”说明：环状端子针脚尺寸颜色 电路功能选装件A 8.0 RD/BU （红色/蓝色）42 蓄电池正极电压 —连接器零件信息 线束类型：车身原装设备接头：MG613689-5维修件接头：待定说明：1 路 F端子零件信息 端接引线：待定拆卸工具：待定诊断测试探针：待定针脚尺寸颜色 电路功能选装件1 8 RD/GN （红色/绿色）40 蓄电池正极电压 —连接器零件信息X50D 保险丝盒 - 蓄电池 X5X51A 保险丝盒 – 仪表板标签X51A 保险丝盒 – 仪表板标签的使用线束类型：蓄电池正极电缆原装设备接头：CBR68-012维修件接头：由线束提供 - 参见“配件目录”说明：环状端子针脚尺寸颜色 电路功能选装件A 20 RD/YE （红色/黄色）2 蓄电池正极电压 —编号 装置标签名称 装置分配名称额定电流说明F1PTC_1 Fuse（正温度系数_1 保险丝）F1DA 40 安未使用F2PTC_2 Fuse（正温度系数_2 保险丝）F2DA 60 安未使用F3PWR_WINDWFuse（电动车窗保险丝）F3DA 20 安M74D 车窗电机–驾驶员 (AXG)F4DCDC Fuse（DCDC 保险丝）F4DA 30 安未使用F5BCM_1 Fuse（车身控制模块_1 保险丝）F5DA 20 安K9 车身控制模块F6BCM_2 Fuse（车身控制模块_2 保险丝）F6DA 20 安K9 车身控制模块F7BCM_3 Fuse（车身控制模块_3 保险丝）F7DA 30 安K9 车身控制模块F8BCM_4 Fuse（车身控制模块_4 保险丝）F8DA 30 安K9 车身控制模块F9BCM_5 Fuse（车身控制模块_5 保险丝）F9DA 25 安K9 车身控制模块F10BCM_6 Fuse（车身控制模块_6 保险丝）F10DA 20 安K9 车身控制模块F11BCM_7 Fuse（车身控制模块_7 保险丝）F11DA 20 安K9 车身控制模块BCM_8 FuseF12 （车身控制模块_8 保险丝）F12DA 30 安K9 车身控制模块—SPARE Fuse（备用保险丝）F13DA 20 安未使用F14 LIFTGATE Fuse（举升门保险丝）F14DA 10 安KR95A 举升门释放继电器（两厢车）KR95B 行李厢盖释放继电器（三厢车）F15 SDM Fuse（传感和诊断模块保险丝）F15DA 10 安K36 安全气囊系统传感和诊断模块F16 DLC Fuse（数据链路连接器保险丝）F16DA 15 安X84 数据链路连接器F17DLIS Fuse（DLIS 保险丝）F17DA 2 安S39 点火开关F18 HVAC Fuse（暖风、通风与空调系统保险丝）F18DA 10 安K33 暖风、通风与空调系统控制模块—SPARE Fuse（备用保险丝）F19DA 10 安未使用F20CHEVYSTARFuse（CHEVYSTAR保险丝）F20DA 10 安K73 远程通信接口控制模块 (UE3)—T_HITCH Fuse（T_HITCH 保险丝）F21DA 20 安未使用F22 AUDIO Fuse（音响系统保F22DA 15 安A11 收音机险丝）F23 DIC Fuse（驾驶员信息中心保险丝）F23DA 10 安未使用F24 PAS Fuse（驻车辅助系统保险丝）F24DA 10 安K41R 后驻车辅助控制模块 (UD7)F25 UHP_ONS Fuse（UHP_ONS 保险丝）F25DA 15 安未使用F26 IPC Fuse（仪表板组合仪表保险丝）F26DA 10 安P16 组合仪表F27SDM_RC Fuse（传感和诊断模块储备容量保险丝）F27DA 10 安K36 安全气囊系统传感和诊断模块F28 IPC_AOS Fuse（仪表板组合仪表_AOS 保险丝）F28DA 10 安P16 组合仪表F29YCL_SW Fuse（CL_SW 保险丝）F29DA 7.5 安未使用F30 LVL Fuse（LVL保险丝）F30DA 10 安S30 前大灯开关F25 CTD_HORN Fuse（安全防盗系统喇叭保险丝）F31DA 10 安未使用F32 HVAC Fuse（暖风、通风与空调系统保险丝）F32DA 10 安K33 暖风、通风与空调系统控制模块—SPARE Fuse（备用保险丝）F33DA 10 安未使用—T_HITCH Fuse（T_HITCH 保险丝）F34DA 10 安未使用F35 PWDW_FR Fuse（PWDW_FR 保险丝）F35DA 25 安S79D 驾驶员车窗开关、S79P 乘客车窗开关F36 PWDW_RR Fuse（PWDW_RR 保险丝）F36DA 25 安S79D 车窗开关–驾驶员—SPARE Fuse（备用保险丝）F37DA 20 安未使用F38CIGAR_APOFuse（CIGAR_APO保险丝）F38DA 20 安E32 点烟器插座F39 SUNRF_SW Fuse（天窗开关保险丝）F39DA 10 安S72 天窗开关 (CF5)F40 SPARE Fuse（备用保险丝）F40DA 10 安未使用R1LogisticsRelay（逻辑继电器）KR104A 逻辑模式继电器1—未使用R2 Horn Relay（喇叭继电器）KR3 喇叭继电器—安全防盗系统喇叭/F31DA 保险丝R3 LiftgateRelease Relay（举升门释放KR95A 举升门释放继电器—M30 举升门锁闩（两厢车）X51A 保险丝盒 - 仪表板 X1X51A 保险丝盒 - 仪表板 X1X51A 保险丝盒 - 仪表板，进线继电器）KR95B 行李厢盖释放继电器— M40 行李厢盖锁闩（三厢车）R4BEC Relay （蓄电池供电中心继电器） — — 未使用R5Run Relay （运行继电器） KR32E 鼓风机电机继电器 —暖风、通风与空调系统/F32DA 保险丝、M8 鼓风机电机R6 RAP/ACCY （保持型附件电源/附件）KR80 附件继电器—PWDW_FR/F35DA 、PWDW_RR/F36DA 、备用/F37DA 、CIGAR_APO/F38DA 、SUNRF_SW/F39DA 和 备用/F40DA连接器零件信息 线束类型：车身原装设备接头：21083000001维修件接头：待定说明：1 路 12.0 系列（BK （黑色））端子零件信息 端接引线：待定拆卸工具：待定诊断测试探针：待定针脚尺寸颜色 电路功能选装件1 8 RD/BU （红色/蓝色）42 蓄电池正极电压 —连接器零件信息端子零件信息X51A 保险丝盒 - 仪表板，进线线束类型：仪表板原装设备接头：2B128010F 维修件接头：待定说明：75 路 F针脚：F10Y –F12Y 、F21Y 、F22Y 、F27X 、F28Y 、F30X 、F32X 、F34X 、F38Y 、F5Y –F9Y 端接引线：待定拆卸工具：J-38125-36诊断测试探针：J-35616-35（VT （紫红色））针脚：F14Y –F16Y 、F18Y 、F20Y 、F24Y –F26Y 、F27Y 、F29Y 、F30Y –F31Y 、F32Y 、F34Y 端接引线：待定拆卸工具：J-38125-36诊断测试探针：J-35616-35（VT （紫红色））针脚：F17Y 、F33X 、F33Y 、F39Y 、R2 2、R3 1、R3 2、R5 1、R5 2、R6 1、R6 2端接引线：待定拆卸工具：J-38125-36诊断测试探针：J-35616-35（VT （紫红色））针脚：F1Y 、F23Y 、F2Y 、F35Y 、F36Y 、F3Y 、R2 3、R3 3、R3 5端接引线：针脚 F23Y –端接引线：针脚：F1Y 、F2Y 、F35Y 、F36Y 、F3Y 、R2 3、R3 3、R3 5 – 待定拆卸工具：待定诊断测试探针：待定针脚：R5 5、RS 3端接引线：待定拆卸工具：J-38125-36诊断测试探针：J-35616-42（RD （红色））针脚尺寸 颜色 电路 功能选装件 F1Y-———未使用—F2YF3Y 1GN/VT（绿色/紫红色）7628 左前电动车窗电机快速控制—F4Y ———未使用—F5Y 1RD/WH（红色/白色）2040 蓄电池正极电压—F6Y 1RD/GY（红色/灰色）2140 蓄电池正极电压—F7Y 2.5RD/BN（红色/棕色）2240 蓄电池正极电压—F8Y 2.5RD/YE（红色/黄色）2340 蓄电池正极电压—F9Y 1.5RD/GN（红色/绿色）2440 蓄电池正极电压—F10Y 1RD/BU（红色/蓝色）2540 蓄电池正极电压—F11Y 1RD/VT（红色/紫红色）2640 蓄电池正极电压—F12Y 2.5RD/WH（红色/白色）2740 蓄电池正极电压—F13Y ———未使用—F14Y 0.5BU/WH（蓝色/白色）6128 后部关闭装置解锁电机解锁控制—F15Y 0.5 （红色/灰色）2840 蓄电池正极电压—F16Y 0.5RD/YE（红色/黄色）3040 蓄电池正极电压—F17Y 0.35RD/VT（红色/紫红色）3340 蓄电池正极电压—F18Y 0.5RD/GN（红色/绿色）3140 蓄电池正极电压—F19Y-F20Y———未使用—F21Y 2.5RD/VT（红色/紫红色）340 蓄电池正极电压—F22Y 1.5RD/BU（红色/蓝色）3240 蓄电池正极电压—F23Y ———未使用—F24Y 0.5RD/BU（红色/蓝色）4540 蓄电池正极电压—F25Y 0.5RD/WH（红色/白色）3440 蓄电池正极电压UE1F26Y 0.5RD/BN（红色/棕色）2940 蓄电池正极电压—F27X 2.5VT/WH（紫红色/白色）239 运行/起动点火 1 电压—F27Y 0.5 （紫红色/白色）639 运行/起动点火 1 电压—F28X 2.5VT/WH（紫红色/白色）239 运行/起动点火 1 电压—F28Y 0.35VT/BK（紫红色/黑色）739 运行/起动点火 1 电压—F29X 2.5VT/WH（紫红色/白色）239 运行/起动点火 1 电压MFH 或 MX3F29Y 0.5RD/GN（红色/绿色）539 运行/起动点火 1 电压MFH 或 MX3F30X 2.5VT/WH（紫红色/白色）239 运行/起动点火 1 电压—F30Y 0.5VT/GN（紫红色/绿色）839 运行/起动点火 1 电压—F31X-F31Y———未使用—F31Y 0.5BN/GN（棕色/绿色）1329 喇叭电源电压—F32X 2.5RD/BU（红色/蓝色）302 蓄电池正极电压—F32Y 0.5 （紫红色/棕色）741 运行点火开关 3 电压—F33X 0.35 YE（黄色）6817 LED 背景灯变光控制—F33Y 0.35 BN（棕色）6136 电源电压—F34X 2.5VT/WH（紫红色/白色）239 运行/起动点火 1 电压—F34Y 0.75VT/WH（紫红色/白色）1139 运行/起动点火 1 电压—F35Y 2.5VT/YE（紫红色/黄色）443 附件电压—F36Y 2.5VT/YE（紫红色/黄色）543 附件电压—F37Y ———未使用—F38Y 1VT/YE（紫红色/黄色）243 附件电压—F39Y 0.35VT/BN（紫红色/棕色）641 运行点火开关 3 电压—F40Y-R2_3———未使用—R3_1 0.35 （绿色/棕色）5706 尾门锁闩继电器电源电压—R3_2 0.35 YE（黄色）5704 尾门锁闩继电器线圈控制—R3_3 0.5BU/WH（蓝色/白色）6128 后部关闭装置解锁电机解锁控制—R3_4 ———未使用—R3 5 0.5BU/WH（蓝色/白色）6128 后部关闭装置解锁电机解锁控制—R4_1–R4_5———未使用—R5_1 0.35 BK（黑色）1250 搭铁—R5_2 0.35BN/VT（棕色/紫红色）5486 运行继电器线圈控制—R5_3 4.0RD/YE（红色/黄色）740 蓄电池正极电压—R5_4 ———未使用—R5_5 3RD/BU（红色/蓝色）302 蓄电池正极电压—R6_1 0.35GY/VT（灰色/紫红色）755 保持型附件电源继电器线圈控制—R6_2 0.35 BK（黑色）1250 搭铁—BUS3 ———未使用—。
13.5.2.1 安全气囊系统示意图电源、搭铁、串行数据和指示灯正面安全气囊、传感器和预紧器侧碰撞传感器和安全气囊13.5.3.1 安全气囊系统标识视图下图为安全气囊系统标识视图，显示了车辆上所有可用的安全气囊系统部件的大概位置。
该图有助于确定特定维修程序所需的相应安全气囊系统的解除和启用，参见“安全气囊系统的解除和启用”。
图标(1) 中央正面碰撞传感器—位于发动机舱盖下车辆中央处(2) 前发动机舱盖支撑杆—位于前发动机舱盖下的一个气体减振装置，在乘客侧(3) 乘客仪表板安全气囊—位于仪表板下右侧顶部(4) 右侧车顶纵梁安全气囊—位于车顶内衬下，从乘客前挡风玻璃立柱延伸到乘客后窗立柱(5) 安全气囊系统传感和诊断模块(SDM) —位于中心架下(6) 乘客感知系统(PPS) —位于乘客前排座椅上，在座椅底部装饰件下(7) 乘客安全带锚定器张紧器—位于乘客座椅的外侧(8) 右前侧碰撞传感器—门槛板下的B 柱处(9) 右侧车顶纵梁安全气囊充气模块—位于B 柱上车顶内衬后侧(10) 乘客座椅侧安全气囊—位于乘客座椅靠背上(11) 乘客安全带卷收器预紧器—位于车辆乘客侧中柱底部附近的装饰板下(12) 右后侧碰撞传感器—位于门槛下C 柱(13) 后舱盖支撑杆—位于乘客侧行李厢盖下的一个气体减振装置(14) 后舱盖支撑杆—位于驾驶员侧行李厢盖下的一个气体减振装置(15) 左后侧碰撞传感器—位于门槛下C 柱(16) 驾驶员安全带卷收器预紧器—位于车辆驾驶员侧中柱底部附近的装饰板下(17) 驾驶员座椅侧安全气囊—位于驾驶员座椅靠背上(18) 左侧车顶纵梁安全气囊充气模块—位于B 柱上车顶内衬后侧(19) 左前侧碰撞传感器—门槛板下的B 柱处(20) 驾驶员安全带锚定器张紧器—位于驾驶员座椅的外侧(21) 左车顶纵梁安全气囊—位于车顶内衬下，从驾驶员前挡风玻璃立柱延伸到驾驶员后窗立柱(22) 驾驶员方向盘安全气囊—位于方向盘上(23) 前舱盖支撑杆—位于驾驶员侧前舱盖下的一个气体减振装置(24) 车辆蓄电池—位于发动机舱盖下左侧。
