流程图

流程图(flowchart)又名：过程流程图(process flowchart)，服务流程图(process flow diagram)方法演变：概略流程图，自上而下流程图，细节流程图，流程展开图，多层次流程图➢概述流程图是按顺序分别描述过程的各个阶段的图表。

它可以按顺序展示操作，进入或流出系统的材料或服务，需要作的决定以及所涉及的人，每步所需的时间，以及过程措施。

描述的过程可以是任何事情：管理或服务过程、制造过程、质量改进计划过程。

该工具作为七种质量控制工具中的一种，有广泛的用途。

➢适用场合·对已完成的过程形成更好的理解；·研究改进过程时；·和别人交流过程实施时；·与同一个项目的相关人员进行更好的交流；·对过程进行记录时；·计划项目时。

➢实施步骤所需材料：卡片或商务贴、一大张挂纸或新闻用纸、记号笔。

1确定要画的过程。

将它写在一张大卡片或商务贴上，并放在顶部。

讨论决定过程涉及的范围：过程从哪里或何时开始？在哪里或何时结束？讨论决定图中包含的细节程度。

2用头脑风暴法找出过程中发生的所有步骤。

在每张卡片上写下一个。

虽然按顺序能够帮助我们想起所有的步骤，但此时顺序并不重要。

3按合理的顺序排列步骤。

4当图中包含了所有的步骤并且所有人都对此流程图达成一致意见时，在各个步骤间用箭头表示过程的流向。

与过程中涉及的其他人一起检查流程图（包括工人、主管、供应商、顾客），以确保无误。

下面是几种流程图的演变。

由于仍有一些其他种类流程图可以用于不同的情况，所有它们被单独列出。

参阅“箭头图”、“流程展开图”、“自上而下流程图”以及“工作流程图”。

➢注意事项·不要担心画流程图的方法不对。

正确的方法就是能帮助组员了解过程的方法。

·在流程图主要包括参与过程的所有关键人物。

这包括那些在过程中起到作用的人：供应商、顾客和主管。

可以通过事前采访他们，和／或在间歇时给他们看正在绘制中的流程图，并获得反馈信息。

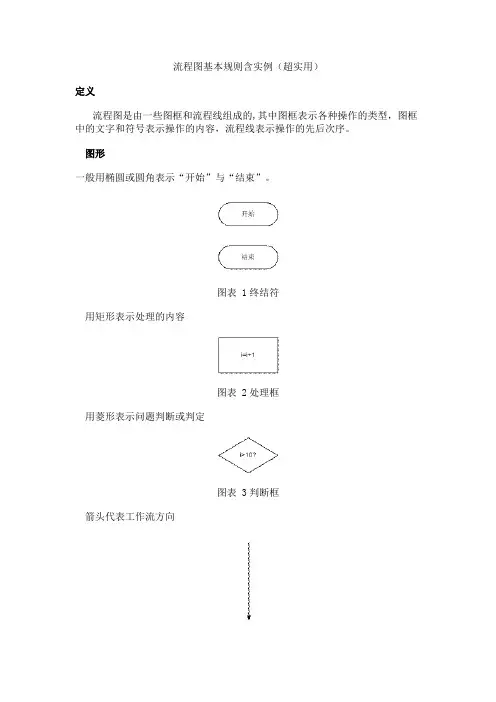

流程图基本规则含实例（超实用）
定义
流程图是由一些图框和流程线组成的,其中图框表示各种操作的类型，图框中的文字和符号表示操作的内容，流程线表示操作的先后次序。

图形
一般用椭圆或圆角表示“开始”与“结束”。

图表 1终结符
用矩形表示处理的内容
图表 2处理框
用菱形表示问题判断或判定
图表 3判断框
箭头代表工作流方向
图表 4 箭头输入输出为平行四边形
图表 5 IO框基本结构
顺序结构
图表 6顺序结构分支结构
图表 7标准分支结构图表 8常用分支结构1
图表 9常用分支结构2 注意y=x＊10为关键处理
图表 10多选择分支注意不是并行执行
循环结构
图表 11 while循环图表 12 do—while循环
例子
流程图用例一
图表 13 计算N的阶乘流程图用例二
图表 14函数流程
流程图用例三(此图与实验九有出入,请勿作为实验报告流程图）
流程图用例四（此图与实验九有出入,请勿作为实验报告流程图）。

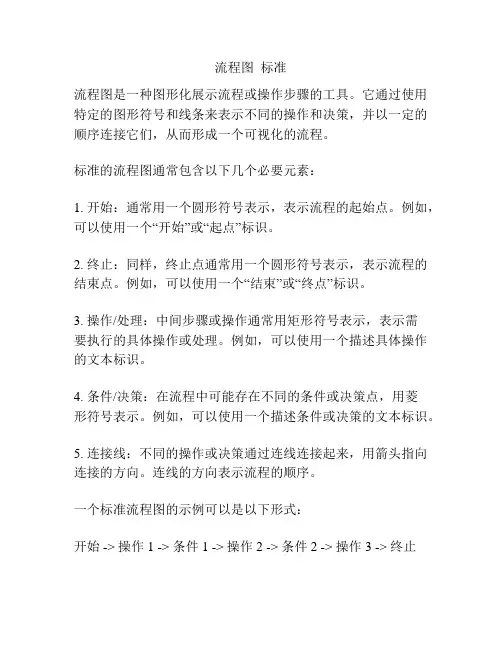

流程图标准流程图是一种图形化展示流程或操作步骤的工具。

它通过使用特定的图形符号和线条来表示不同的操作和决策，并以一定的顺序连接它们，从而形成一个可视化的流程。

标准的流程图通常包含以下几个必要元素：1. 开始：通常用一个圆形符号表示，表示流程的起始点。

例如，可以使用一个“开始”或“起点”标识。

2. 终止：同样，终止点通常用一个圆形符号表示，表示流程的结束点。

例如，可以使用一个“结束”或“终点”标识。

3. 操作/处理：中间步骤或操作通常用矩形符号表示，表示需要执行的具体操作或处理。

例如，可以使用一个描述具体操作的文本标识。

4. 条件/决策：在流程中可能存在不同的条件或决策点，用菱形符号表示。

例如，可以使用一个描述条件或决策的文本标识。

5. 连接线：不同的操作或决策通过连线连接起来，用箭头指向连接的方向。

连线的方向表示流程的顺序。

一个标准流程图的示例可以是以下形式：开始 -> 操作1 -> 条件1 -> 操作2 -> 条件2 -> 操作3 -> 终止在这个示例中，流程以一个起点开始，然后执行操作1。

然后根据条件1的结果，决定是执行操作2还是终止流程。

如果满足条件1，流程将继续执行操作2，然后根据条件2的结果再次决定是执行操作3还是终止流程。

最后，根据条件2的结果，流程将继续执行操作3，然后结束。

通过使用流程图，可以清晰地展示一个复杂的流程或操作步骤。

它可以帮助人们更好地理解和记忆流程，并更容易地检查流程中的错误或优化流程。

此外，流程图也可以作为一个沟通工具，让不同的团队成员或利益相关者更好地理解和参与到流程中来。

总之，标准流程图是一种有用的工具，可以帮助人们更好地理解和管理各种流程和操作步骤。

通过使用特定的符号和线条，流程图可以清晰地展示流程的起止点、操作步骤和决策条件，从而提高流程的可视化和可理解性。

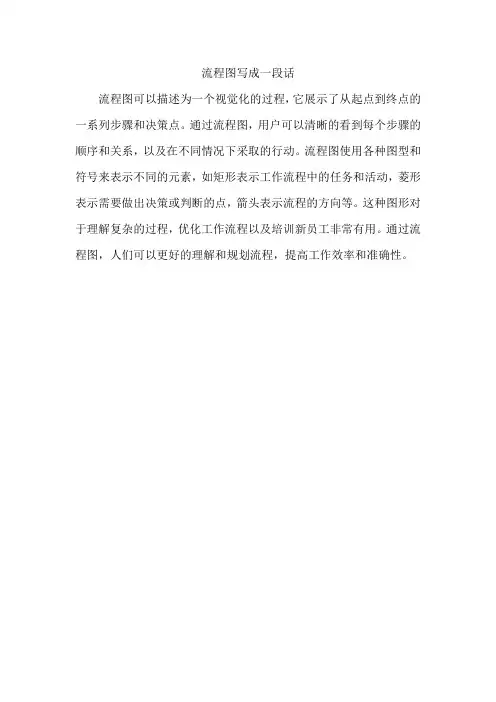

流程图写成一段话
流程图可以描述为一个视觉化的过程，它展示了从起点到终点的一系列步骤和决策点。

通过流程图，用户可以清晰的看到每个步骤的顺序和关系，以及在不同情况下采取的行动。

流程图使用各种图型和符号来表示不同的元素，如矩形表示工作流程中的任务和活动，菱形表示需要做出决策或判断的点，箭头表示流程的方向等。

这种图形对于理解复杂的过程，优化工作流程以及培训新员工非常有用。

通过流程图，人们可以更好的理解和规划流程，提高工作效率和准确性。

For personal use only in study and research; not for commercial use管理工作流程图1．文件控制流程图2．记录控制流程图3．人员和培训管理流程图4．采购管理流程图5．物业服务管理流程图6．顾客满意管理流程图7．不合格品（服务）管理流程图8．业主投诉处理流程图安保工作流程图1．安保管理流程图2．物业管理部工作流程图3．安保主管工作流程图4．班长日检查工作流程图5．样板房安保员岗位工作流程图6．侧门岗安保员工作流程图7．巡楼安保员操作流程图8．业主搬迁操作流程图9．外来人员出入管理流程图10．消防应急方案出来流程图11．突发事件处理流程图12．安保工作重大事项处置流程图13．电梯困人处理流程图意外停电处理流程图意外停水处理流程图意外停气处理流程图14．管理处火灾处理流程图15．车库（场）岗位工作流程图16．车库（场）收缴费管理流程图17．车库（场）异常情况处置流程图18．车辆冲卡处理流程图19．可疑车辆出场处置流程图清洁绿化工作流程图1．清洁管理流程图2．清洁不合格处理流程图3．绿化管理流程图4．绿化不合格处理流程图5．清洁绿化主管检查流程图工程工作管理流程图1．基础设施和工作环境管理流程图2．机电设备管理流程图3．业主报修接待处理流程图4．消防报警信号处理流程图5．电梯故障处理流程图6．恒压变频生活供水系统操作流程图7．低压变配电设备维修保养流程图8．新接楼宇入伙管理流程图9．业主入伙手续办理流程图10．房屋装修管理流程图11．物业接管验收流程图12．业主看房收楼流程图仅供个人参考目的：检查、监督岗位安保员工作情况；全面贯彻、落实公司各项规章制度；及时发现工作中出现的问题并采取整改措施；为量化考核提供依据。

意全不得用于商业用途注：展商不能排除承担整改质量缺陷的责任；2．在相关规定的保修期结束时，经过物业公司认可后才能向施工单位支付注：公司For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文For personal use only in study and research; not for commercial use.Nur für den persönlichen für Stud ien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。

绘制流程图的方法一、什么是流程图流程图是用特定的符号和标准来描述程序或任务执行步骤、活动流程、信息交换、业务规则和决策等等，以图形化的方式呈现于纸面或电子媒介，为了能够方便理解、修改和优化，流程图具有清晰、简明、易懂的特点。

二、流程图的使用目的流程图广泛用于各种领域，例如管理、生产、建筑、技术、金融等，主要用于以下目的：1.清晰地描述程序或任务执行步骤，使得项目团队能够了解任务的复杂性和所需工作量；2.指导员工的工作流程，以确保任务能够高效完成；3.梳理业务流程，发现瓶颈、优化流程；4.帮助制定策略，确定工作流程和业务规则。

三、流程图的五个元素流程图由五个基本元素组成，分别是：1.文档文档是指描述任务所需文件或资料，用矩形表示。

2.处理处理是指任务中具体的处理步骤，用长方形表示。

3.决策决策是指在任务执行过程中，需要进行判断或者有多种选择的场景，用菱形表示。

4.连接线连接线表示任务中各个元素之间的关系，用箭头表示。

5.起止点起止点是整个任务的开始和结束的标识，用圆圈表示。

四、流程图的制作方法制作流程图需要遵循以下的步骤：1.确定任务的目标及任务流程在制作流程图之前，必须了解任务的目标，并且清楚地把所有的任务流程进行拆解，以确保构建的流程图能够准确地反映任务流程。

2.使用适当的图形元素制作流程图需要使用适当的图形元素，例如矩形、圆圈、菱形、箭头等，必须遵循流程图的规范。

3.绘制流程图使用流程图绘制工具，例如Microsoft Visio、ConceptDraw、Edraw等，逐步绘制各个元素，并设计出完整的流程图。

4.审查流程图完成流程图后，需要审查该流程图是否准确、清晰、易懂。

可以让其他人审查流程图以发现错误，同时也能发现流程图中可能隐藏的问题。

五、流程图的优点1.清晰简明流程图使用图形元素来描述任务流程，以一种简单的方式呈现，使人们能够快速理解任务流程及其要求。

2.易于理解流程图使得任务流程和要求在一眼看到的时候就让人们明白，工作人员能够利用流程图快速理解操作过程。

流程图的基本构成要件As a visual representation of a process or workflow, a flowchart consists of several essential components. A flowchart typically includes different geometric shapes, lines, and arrows to illustratethe sequence of steps or actions within a process. These shapes, lines, and arrows help in visually representing the flow of information, materials, or actions and aid in understanding the sequential order of a process.流程图作为一个过程或工作流程的视觉表示，包括几个重要组成部分。

流程图通常包括不同的几何形状、线条和箭头，以说明流程中步骤或动作的顺序。

这些形状、线条和箭头有助于以图形方式表示信息、材料或动作的流动，并有助于理解流程的顺序。

One of the basic components of a flowchart is the use of different geometric shapes to represent different types of steps or actions within a process. For example, a rectangle may represent a process step, a diamond may represent a decision point, and an oval may represent the beginning or end of a process.流程图的基本组成部分之一是使用不同的几何形状来代表流程中不同类型的步骤或动作。
