下载文档原格式
水泥试验报告一、试验目的本试验旨在检测水泥的物理性能和化学成分，以便为混凝土的配合比设计和施工提供可靠的依据。
通过本试验，我们希望能够了解水泥的强度、安定性、初凝和终凝时间等性能指标，以及水泥中各主要化学成分的含量。
二、试验材料本试验采用的水泥样品来自于某知名水泥厂生产的42.5级普通硅酸盐水泥。
该水泥样品无硬块，色泽均匀，无结块，符合GB175-2007《通用硅酸盐水泥》的相关规定。
三、试验方法1. 水泥样品的制备：按照GB175-2007《通用硅酸盐水泥》的规定，将水泥样品研磨至全部通过0.9mm方孔筛，并混合均匀。
2. 水泥强度试验：按照GB/T17671-1999《水泥胶砂强度检验方法（ISO法）》进行。
将水泥样品与标准砂和水按一定比例混合，制成40mm×40mm×160mm的试件，在标准养护条件下养护至指定龄期，测定其抗折强度和抗压强度。
3. 水泥安定性试验：按照GB1346-2011《水泥标准稠度用水量、凝结时间、安定性检验方法》进行。
通过测定水泥样品在不同用水量下的标准稠度，以及初凝和终凝时间，评估其安定性。
4. 化学成分分析：采用X射线荧光光谱法测定水泥样品中的主要化学成分，如硅、铁、钙、铝等。
四、试验结果与分析1. 水泥强度试验结果：根据强度试验数据，该水泥的抗折强度为8.5MPa，抗压强度为52.0MPa。
这表明该水泥具有较高的强度性能，适合用于配制高强度的混凝土。
2. 水泥安定性试验结果：通过安定性试验，我们发现该水泥的安定性合格，初凝时间为2小时50分钟，终凝时间为6小时30分钟。
这说明该水泥的硬化过程稳定，不会出现因安定性不良而导致的问题。
3. 化学成分分析结果：化学成分分析结果表明，该水泥中硅、铁、钙、铝等主要化学成分含量符合GB175-2007《通用硅酸盐水泥》的规定。
其中，二氧化硅含量为23.5%，三氧化二铁含量为3.8%，氧化钙含量为63.2%，氧化铝含量为8.0%。
水泥胶砂抗折强度测试标准一、引言水泥胶砂抗折强度是评估水泥性能的重要指标之一，它反映了水泥材料抵抗弯曲应力的能力。
在建筑、土木工程和道路建设等领域，准确测定水泥胶砂抗折强度对于确保工程质量、提高结构安全性和降低维护成本具有重要意义。
本文将详细介绍水泥胶砂抗折强度测试的标准方法，包括测试原理、设备与材料、操作步骤、结果解读与标准以及注意事项。
二、测试原理水泥胶砂抗折强度测试基于弯曲试件在承受三点弯曲负荷下的断裂行为。
在测试过程中，将水泥胶砂试件放置在支座上，并在两支座之间施加逐渐增大的弯曲负荷。
当试件断裂时，记录所施加的负荷，并根据相关公式计算抗折强度。
该方法适用于评估水泥、混合料及混凝土等材料的抗折性能。
三、设备与材料1.抗折试验机：应具备可调节的加载速率、可拆卸的加荷装置以及具有足够的刚度的支座。
2.试模：一般为40mm x 40mm x 160mm的棱柱形，应具有足够的刚度，确保试件制作准确。
3.水泥胶砂：按照规定比例混合，确保材料均匀。
4.金属刮刀：用于刮平试模表面。
5.养护设备：用于养护制备好的试件。
四、操作步骤1.准备试模：将试模清理干净，确保无杂质。
2.配料与混合：按照规定比例混合水泥、细骨料和添加剂，充分搅拌均匀。
3.制备胶砂：将混合好的材料倒入试模中，用金属刮刀刮平表面。
4.养护：将制备好的试件放入养护设备中，按照规定养护龄期进行养护。
5.测试前准备：从养护设备中取出试件，稍微风干后，将试件放置在抗折试验机的支座上，调整好位置。
6.施加负荷：启动抗折试验机，以规定的加载速率对试件施加弯曲负荷。
记录试件断裂时的最大负荷。
7.结果计算：根据最大负荷和相关公式计算抗折强度。
五、结果解读与标准1.结果解读：根据测试得到的最大负荷，通过相关公式计算出抗折强度值。
抗折强度通常以兆帕（MPa）为单位表示。
2.标准：根据不同的应用场景和工程要求，对抗折强度的要求会有所不同。
因此，应参照相关国家和行业的标准规范，如我国的水泥胶砂强度检验方法（GB/T 17671-1999）等，对抗折强度进行评估和比较。
水泥胶砂强度试验报告实验目的：测定水泥胶砂的强度，评估其工程性能。
实验原理：水泥胶砂是由水泥、砂子和水混合而成的建筑材料。
其强度是评价其工程性能的重要指标之一。
强度试验是通过在一定条件下施加力量，测定材料的破坏强度来评估材料的质量。
实验步骤：1. 准备样品：按照水泥和砂子的配比，将水泥和砂子混合均匀，加入适量的水搅拌，形成水泥胶砂样品。
2. 模具制备：在实验台面上放置模具，用油涂抹模具内壁，确保样品不会粘住模具。
3. 样品制备：将水泥胶砂填充到模具中，并用压实器将其压实。
压实过程中要逐渐施加力量，确保样品密实度。
4. 等待样品凝固：将制备好的样品放置在恒温箱中，等待样品凝固。
5. 取出样品：在样品凝固完全后，将模具从样品中取出。
6. 测量样品尺寸：使用游标卡尺或尺子测量样品的尺寸，包括长度、宽度和厚度。
7. 施加负荷：将样品放置在万能试验机上，以一定速度施加负荷。
在施加负荷的过程中，记录下样品破坏时的负荷值。
8. 计算强度：根据施加负荷和样品尺寸，计算水泥胶砂的强度。
实验结果：根据实验步骤中记录的负荷值和样品尺寸，计算水泥胶砂的强度。
根据实验结果，评估水泥胶砂的工程性能。
实验注意事项：1. 混合水泥和砂子时要充分混合，确保样品的均匀性。
2. 油涂抹模具壁可防止样品粘住模具。
3. 在压实样品时，要逐渐施加力量，避免样品的不均匀压实。
4. 在施加负荷时要注意安全，避免超过设定的负荷范围。
实验结论：水泥胶砂的强度是XXMPa，说明其具有良好的工程性能，适用于X工程。
水泥胶砂强度试验报告实验报告实验时间：2021年12月1日实验目的1. 了解水泥胶砂强度试验的方法和步骤；2. 掌握水泥胶砂的不同强度值的计算方法。
实验原理水泥胶砂是指由水泥、砂和水混合而成的一种材料。
其强度分为抗压强度和抗拉强度两种。
水泥胶砂的抗压强度试验常采用标准试样为立方体，并按照规范进行加压。
实验过程中，试样应保持在试验室内恒温和恒湿条件下。
实验过程1. 取得水泥胶砂试样，制成立方体或棒状试样；2. 在试验室内恒温和恒湿条件下保存试样；3. 分别对立方体试样和棒状试样进行抗压强度和抗拉强度测试；4. 将测试结果进行计算，得出水泥胶砂的抗压强度和抗拉强度值。
实验结果1. 抗压强度试验结果：试验日期试样编号抗压强度值（MPa）12月1日1号样 2512月1日2号样 2612月1日3号样 2412月1日4号样 27平均值 25.5实验分析根据以上实验结果可知，水泥胶砂的抗压强度平均值为25.5MPa，抗拉强度平均值为8.6MPa。
通过实验结果，可以得出以下结论：1. 水泥胶砂的抗压强度较抗拉强度高，说明水泥胶砂更适合承受压力而不是力的拉伸作用；2. 实验结果较为稳定，数据差异较小，说明实验方法和过程正确，结果可信度高；3. 实验结果与规范标准接近，说明实验操作正确，可以用于评估水泥胶砂的性能。
结论通过本次实验，我们了解了水泥胶砂强度试验的方法和步骤，并掌握了计算水泥胶砂不同强度值的方法。
实验结果显示，水泥胶砂具有良好的抗压强度，而抗拉强度较为一般。
同时，实验结果较为稳定，表明实验方法和过程正确，结果可靠。
因此，本次实验达到了预期目的。
水泥胶砂强度试验报告目录1. 强度试验的目的1.1 为何进行水泥胶砂强度试验1.2 试验的重要性1.3 试验方法2. 试验过程2.1 样品准备2.2 试验设备2.3 试验步骤3. 试验结果分析3.1 强度数据统计3.2 结果对比和分析3.3 结论及建议4. 结束语强度试验的目的为何进行水泥胶砂强度试验水泥胶砂强度试验是为了评估水泥胶砂材料在受力作用下的抗压强度，以确保其在实际工程中具有良好的承载能力。
试验的重要性通过水泥胶砂强度试验可以判断材料的质量和性能，为工程设计和施工提供可靠的数据支持，保证工程质量。
试验方法一般采用压力试验仪对水泥胶砂样品进行压缩试验，测定其抗压强度指标，以此评估材料的性能。
试验过程样品准备1. 准备水泥、砂和水按照一定比例混合制备样品。
2. 将混合好的材料倒入模具中，进行振实处理，确保样品的均匀性和密实性。
试验设备1. 压力试验仪：用于施加压力并测定试样的抗压强度。
2. 混凝土试件模具：用于制备水泥胶砂试样的模具。
3. 分析天平：用于称量原材料，保证材料比例的准确性。
试验步骤1. 将样品置于压力试验仪中，设定加载速率和试验条件。
2. 施加压力，持续加载直至样品破碎。
3. 记录压力试验仪的数据，计算并记录样品的抗压强度数值。
试验结果分析强度数据统计根据试验结果，统计出水泥胶砂样品的抗压强度数据，并进行整理和分析。
结果对比和分析将试验结果与设计要求或标准进行对比，分析样品的强度是否符合要求，找出可能存在的问题和改进方向。
结论及建议根据试验结果和分析，得出结论，并给出针对性的建议，以提高水泥胶砂材料的抗压性能和工程应用质量。
结束语通过水泥胶砂强度试验，可以充分评估材料的性能，为工程施工提供依据和保障，是工程质量控制中不可或缺的一环。

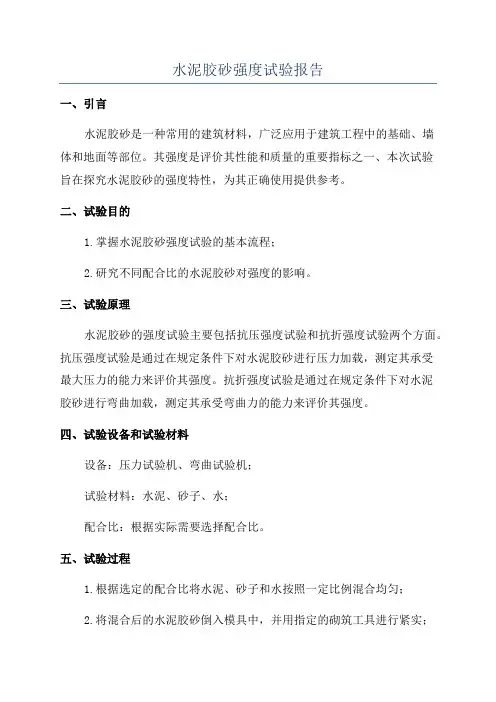

水泥胶砂强度试验报告一、引言水泥胶砂是一种常用的建筑材料，广泛应用于建筑工程中的基础、墙体和地面等部位。
其强度是评价其性能和质量的重要指标之一、本次试验旨在探究水泥胶砂的强度特性，为其正确使用提供参考。
二、试验目的1.掌握水泥胶砂强度试验的基本流程；2.研究不同配合比的水泥胶砂对强度的影响。
三、试验原理水泥胶砂的强度试验主要包括抗压强度试验和抗折强度试验两个方面。
抗压强度试验是通过在规定条件下对水泥胶砂进行压力加载，测定其承受最大压力的能力来评价其强度。
抗折强度试验是通过在规定条件下对水泥胶砂进行弯曲加载，测定其承受弯曲力的能力来评价其强度。
四、试验设备和试验材料设备：压力试验机、弯曲试验机；试验材料：水泥、砂子、水；配合比：根据实际需要选择配合比。
五、试验过程1.根据选定的配合比将水泥、砂子和水按照一定比例混合均匀；2.将混合后的水泥胶砂倒入模具中，并用指定的砌筑工具进行紧实；3.在规定的养护期内进行养护，使水泥胶砂充分硬化；4.养护期结束后，取出养护好的水泥胶砂试样；5.在压力试验机上，将试样放置在加载平台上，并调整加载速度和加载时间；6.记录在加载过程中试样的应力-应变曲线，并测量试样的抗压强度；7.使用弯曲试验机对试样进行抗折强度试验，并测量试样的抗折强度。
六、试验结果与分析1.抗压强度试验结果分析：根据试验数据分析，我们得到了不同配合比下水泥胶砂的抗压强度。
通过比较不同配合比下的抗压强度值，我们可以得出结论：配合比越合理，水泥胶砂的抗压强度越高。
这是因为合理的配合比能使水泥和砂子充分结合，增加水泥胶砂的密实程度，从而有效提高抗压强度。
2.抗折强度试验结果分析：根据试验数据分析，我们得到了不同配合比下的水泥胶砂的抗折强度。
通过比较不同配合比下的抗折强度值，我们可以得出结论：配合比越合理，水泥胶砂的抗折强度越高。
这是因为合理的配合比能使水泥和砂子之间的相互作用更加紧密，从而增强了水泥胶砂的抗折能力。

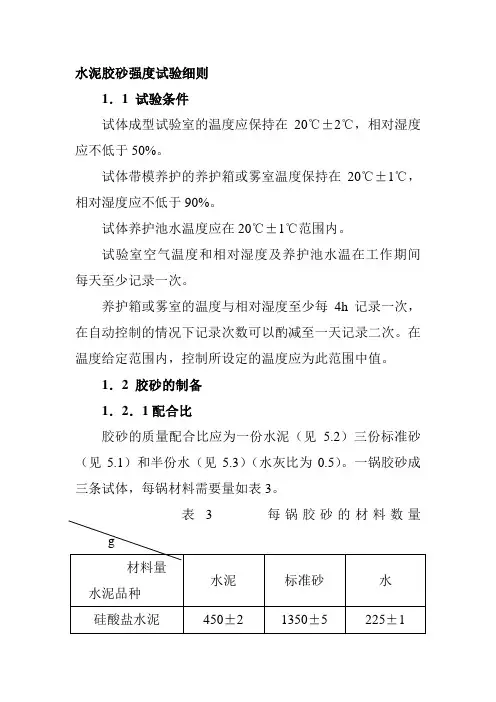

水泥胶砂强度试验细则1．1 试验条件试体成型试验室的温度应保持在20℃±2℃，相对湿度应不低于50%。
试体带模养护的养护箱或雾室温度保持在20℃±1℃，相对湿度应不低于90%。
试体养护池水温度应在20℃±1℃范围内。
试验室空气温度和相对湿度及养护池水温在工作期间每天至少记录一次。
养护箱或雾室的温度与相对湿度至少每4h记录一次，在自动控制的情况下记录次数可以酌减至一天记录二次。
在温度给定范围内，控制所设定的温度应为此范围中值。
1．2 胶砂的制备1．2．1配合比胶砂的质量配合比应为一份水泥（见 5.2）三份标准砂（见5.1）和半份水（见5.3）（水灰比为0.5）。
一锅胶砂成三条试体，每锅材料需要量如表3。
1．2．2 配料水泥、砂、水和试验用具的温度与试验室相同（见4.1），称量用的天平精度应为±1g。
当用自动滴管加225mL水时，滴管精度应达到±1mL。
1．2．3 搅拌每锅胶砂用搅拌机（见4.2.3）进行机械搅拌。
先使搅拌机处于待工作状态，然后按以下的程序进行操作：把水加入锅里，再加入水泥，把锅放在固定架上，上升至固定位置。
然后立即开动机器，低速搅拌32s后，在第二个30s开始的同时均匀地将砂子加入。
当各级砂是分装时，从最粗粒级开始，依次将所需的每级砂量加完。
把机器转至高速再拌30s。
停拌90s，在第1个15s内用一胶皮刮具将叶片和锅壁上的胶砂刮入锅中间。
在高速下继续搅拌60s。
各个搅拌阶段，时间误差应在±1s以内。
1．3 试件的制备和养护1．1．1试件的制备胶砂制备后立即进行成型。
将空试模和模套固定在振实台上，用一个适当勺子直接从搅拌锅里将胶砂分二层装入试模，装第一层时，每个槽里约放300g胶砂，用大播料器（见图3）垂直架在模套顶部沿每个模槽来回一次将料层播平，接着振实60次。
在装入第二层胶砂，用下播料器播平，再振实60次。
移走模套，从振实台上取下试模，用一金属直尺（见图3）以近似90°的角度架在试模模顶的一端，然后沿试模长度方向以横向锯割动作慢慢向另一端移动，一次将超过试模部分的胶砂刮去，并用同一直尺以近乎水平的情况下将试体表面抹平。
水泥胶砂强度的测定1.相关知识1）强度及等级水泥的强度包括抗压强度和抗折强度两个方面。
（1）水泥强度的评价方法《通用硅酸盐水泥》(GB175—2007)规定，用水泥胶砂强度法(ISO法)作为水泥强度的标准检验方法。
此方法是以1∶3的水泥和中国ISO标准砂，按规定的水灰比为0.50，用标准制作方法制成40 mm×40 mm×160 mm的标准试件，达到规定龄期(3 d，28 d)时，按规定的方法测其抗折强度和抗压强度。
但火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥和掺火山灰质混合材料的普通硅酸盐水泥在进行胶砂强度检验时，其用水量按0.50水灰比和胶砂流动度不小于180 mm来确定。
当流动度小于180 mm，须以0.01的整数倍递增的方法将水灰比调整至胶砂流动度不小于180 mm。
（2）水泥型号水泥28 d以前的强度称为早期强度，28 d以后的强度称为后期强度。
我国现行标准将水泥分为普通型和早强型(R型)两个型号。
早强水泥3 d的抗压强度较同等级的普通型强度提高了10%～24%；早强型水泥的3 d抗压强度可达28 d抗压强度的50%。
早强型水泥早期强度发展较快，可用于早期强度要求高的工程中。
（3）强度等级《通用硅酸盐水泥》(GB 175—2007)规定：①硅酸盐水泥的强度等级分为42.5，42.5R，52.5，52.5R，62.5，62.5R共6个等级。
②普通硅酸盐水泥的强度等级分为42.5，42.5R，52.5，52.5R共4个等级。
③矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥的强度等级分为32.5，32.5R，42.5，42.5R，52.5，52.5R共6个等级。
2）影响水泥强度的因素硅酸盐水泥的强度主要取决于熟料的矿物组成和水泥的细度，此外还与水灰比、试验方法、试验条件、养护龄期等因素有关。
2.测定水泥的胶砂强度试验依据为《公路工程水泥及水泥混凝土试验规程》(JTG E30—2005)。
水泥胶砂强度试验报告一、引言水泥胶砂是建筑施工中常用的材料之一，其强度是评价其质量好坏的重要指标之一。
为了准确评估水泥胶砂的强度，需要进行相应的试验。
本报告旨在对水泥胶砂强度试验进行详细描述和分析，以便了解其性能，并为工程施工提供参考。
二、试验目的本次试验的目的是评估水泥胶砂的强度，包括抗压强度和抗折强度。
通过试验结果，可以判断水泥胶砂是否符合相关标准要求，以及其在实际工程中的应用范围。
三、试验方法1. 抗压强度试验采用标准试件进行试验，试件尺寸为100mm×100mm×100mm。
试件制备后，放置在水中加湿养护，养护时间为28天。
试验时，将试件放在试验机上，以恒定速度施加载荷，记录下载荷和位移的变化情况。
根据载荷和位移的变化曲线，计算出试件的抗压强度。
2. 抗折强度试验采用标准试件进行试验，试件尺寸为40mm×40mm×160mm。
试件制备后，放置在水中加湿养护，养护时间为28天。
试验时，将试件放在试验机上，以恒定速度施加三点弯曲载荷，记录下载荷和试件挠度的变化情况。
根据载荷和挠度的变化曲线，计算出试件的抗折强度。
四、试验结果1. 抗压强度试验结果经过28天的养护，共进行了10块试件的抗压强度试验，并记录下试验数据如下：试件编号抗压强度（MPa）1 35.22 34.83 35.54 35.05 34.66 34.97 35.38 35.19 35.410 34.7平均值 35.02. 抗折强度试验结果经过28天的养护，共进行了10块试件的抗折强度试验，并记录下试验数据如下：试件编号抗折强度（MPa）1 8.22 8.03 8.34 8.15 7.96 8.27 8.18 8.39 8.010 8.2平均值 8.1五、试验分析通过对试验结果的分析，可以得出以下结论：1. 抗压强度：水泥胶砂的抗压强度平均值为35.0MPa，符合相关标准要求。
说明水泥胶砂具有良好的承载能力，适用于一般建筑工程中的基础、柱子等部位。
水泥胶砂强度试验报告水泥胶砂是一种常见的建筑材料，广泛应用于建筑工程中的墙体、地面和路面等部位。
为了确保水泥胶砂的质量，需要进行强度试验。
本文将针对水泥胶砂强度试验进行详细介绍。
一、试验目的水泥胶砂强度试验的主要目的是评估水泥胶砂的抗压强度，以确保其能够满足建筑工程的要求。
通过试验结果，可以判断水泥胶砂的质量是否符合标准，从而保证建筑结构的安全性和耐久性。
二、试验方法水泥胶砂强度试验一般采用压力试验机进行，具体步骤如下：1. 准备试件：根据标准规定，将水泥胶砂按照一定比例混合，并将混合好的胶砂填充到模具中，用压实装置进行压实。
2. 试件养护：将填充好的模具放置在养护室中，保持一定的湿度和温度，使试件养护一定时间，以达到一定的强度。
3. 试件测量：取出试件，用卡尺测量试件的尺寸，包括长度、宽度和高度，并计算试件的平均尺寸。
4. 试件试压：将试件放置在压力试验机上，逐渐增加压力，直至试件破坏。
记录试件破坏时的最大承载力。
5. 数据处理：根据试件的尺寸和破坏承载力，计算出水泥胶砂的抗压强度。
三、试验结果分析水泥胶砂的强度试验结果通常以抗压强度值表示，单位为兆帕（MPa）。
根据试验结果，可以将水泥胶砂的强度等级进行评定。
一般来说，水泥胶砂的抗压强度要求在15MPa以上，以保证其在建筑工程中的使用安全性。
四、影响因素水泥胶砂的强度受到多种因素的影响，主要包括以下几个方面：1. 水泥品种：不同品种的水泥具有不同的硬化特性和强度表现，因此选择适合的水泥对于水泥胶砂的强度至关重要。
2. 砂料质量：砂料的质量直接影响水泥胶砂的强度，砂料应具有一定的粒径分布和良好的填充性能。
3. 水灰比：水泥与砂料的配合比例也会对水泥胶砂的强度产生影响，水灰比过高或过低都会导致强度下降。
4. 养护条件：试件的养护条件对水泥胶砂的强度发展起着至关重要的作用，充分保证试件的养护时间和湿度有助于提高水泥胶砂的强度。
五、应用领域水泥胶砂的强度试验在建筑工程中具有重要的应用价值。
实验报告课程名称：土木工程材料实验名称：水泥细度，标准稠度用水量和胶砂强度试验院（系）：建筑与规划学院专业班级：土木工程姓名：曹一鸣学号： 20161150177指导教师：祝海雁2016 年 11月19 日一、实验目的（1）了解水泥细度测定方法，熟悉国家标准对水泥细度的技术指标要求（2）熟悉水泥标准稠度用水量的试验方法，为测定凝结时间和安定性制作标准稠度的净浆，消除实验条件带来的差异（3）掌握水泥胶砂强度实验方法，测定水泥胶砂在规定龄期的抗压强度和抗折强度，评定水泥的强度等级二、实验内容（1）对水泥细度，标准稠度用水量和胶砂强度进行实验（2）本实验根据国家标准《水泥细度检验方法》（GB/T 1345——2005）、《水泥标准稠度用水量、凝结时间、安定性检验方法》（GB/T 1346——2001）、《水泥胶砂强度检验方法》（GB/T 17671——1999）进行三、实验器材（1）水泥细度实验1.负压筛析仪由0.045mm或0.08mm方孔负压筛、筛座、负压源、吸尘器组成2.天平最大承重为100g，感量0.01g（2）水泥标准稠度用水量实验1.标准法维卡仪2.净浆搅拌机3.量水器4.天平（3）水泥胶砂强度实验1.行星式水泥胶砂搅拌机2.胶砂振实台3.模套4.试模（为三连摸，每个槽摸内腔尺寸为40*40*160）5.抗折试验机6.抗压试验机及抗压夹具，刮平直尺四、实验步骤（1）水泥细度实验1、试验时所用试验筛应保持清洁，负压筛应保持干燥。
2、筛析试验前，应把负压筛放在筛座上，盖上筛盖，接通电源，检查控制系统，调整负压至4000—6000Pa范围内。
3、称取试样25g(80μm筛)或试样10g（45μm筛），置于洁净的负压筛中，盖上筛盖，放在筛座上，开动筛析仪连续筛析2min。
在此期间如有试样附着在筛盖上，可轻轻敲击，使试样落下。
筛毕，用天平称量全部筛余物。
4、当工作负压小于4000Pa时，应清理吸尘器内水泥，使负压恢复正常。
