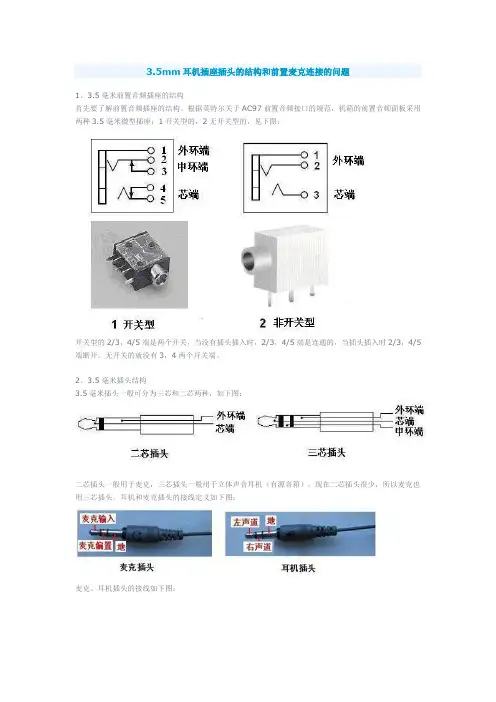

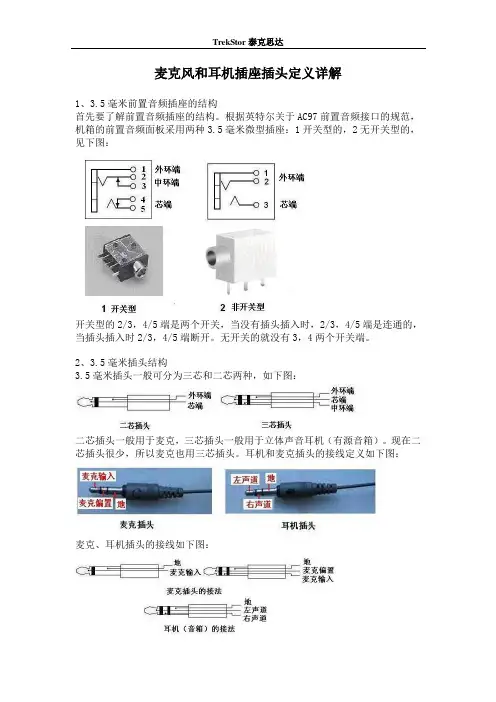

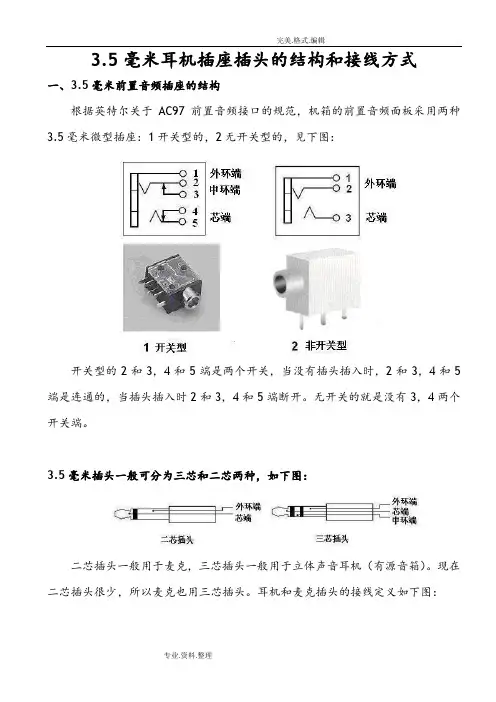

1、3.5毫米前置音频插座的结构
前置音频插座的结构: 根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型，2无开关型，见下图：
开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
2、3.5毫米插头结构
3.5毫米插头一般可分为三芯和二芯两种，如下图：
二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：
麦克、耳机插头的接线如下图：
采用三芯的麦克插头还有两种接法，如下图：
这种接法没有麦克偏置，如果与麦克插座接线配合不准确。会不好用。
3、前置麦克连接的问题
前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。下图列出了标准接线与非标准接线的区别：
标准的接线有三条线：地线、麦克输入、麦克偏置。非标准的有二条线：地线和麦克输入，把麦克偏置省了。非标准1是把插座1、3短接，非标准2是3脚空着。这两种的把MIC_IN接到JAUD1的1脚是可以使用的。非标准3是把2、3短接，非标准4是把MIC_IN接到3脚，这两种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线
英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。参考下图：
国内的机箱看不到有符合这种标准的前置音频线。这种标准的音频线会减少干扰，降低噪声。
