各类开关接线图与实物图对照解析

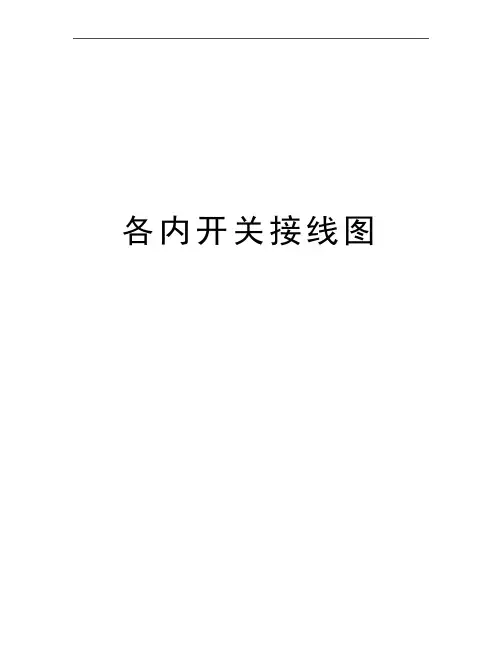

各内开关接线图各内开关接线图交流接触器两个控制按钮接线图电动机正反转控制接线图，而且是采用按钮加接触器辅助触电的双重互锁，带自保持的控制方式，控制回路电压为线电压。

从原理上看是没有问题的，能够实现基本功能。

但是我觉得热继电器的常闭接点一般都接在接触器线圈与电源“2”之间，这样做的目的是当热继电器动作以后其常闭接点断开，此时整个控制回路除了SB1的一端（“1”）以及热继电器常闭接点的一端（“2”）带电以外，其他元件都不带电，特别是接触器的线圈是不带电的，既有效的减少了人员因为检查动作原因而触电的危险又能使线圈彻底断电。

因为通常热继电器动作都是由于主回路电流长时间过大，使得继电器内双金属片温度达到动作值后保护动作而切断主回路，达到保护电动机以及接触器的目的。

那就在远方再设置一套用来控制正反转的启动按钮与图中对应的SB1 SB2并联，停止按钮和SB3串联就行了。

HY2-15倒顺开关接线图倒正开关接三相比较简单，一边三接点接三相电源，另一边接三相电机。

接单相的比较麻烦，如图，补充回答：接单相电机如图；图1图2是一般单相电机正反转盒内接线图，图1正转；黑U1与红V1 连接，绿Z2与黄U2连接，图2反转；黑U1与绿Z2连接，红V1与黄U2连接；单相电机正反转盒内接出4根线，黑U1 红V1 绿Z2 黄U2 进入倒顺开关，如上图；外接电源AB两根线接1 和 6，4和5用一段导线相连，其他2 3 5 6 接单相电机正反转盒内接出的4根线，黑U1 红V1 绿Z2 黄U2按图接好通电即可到顺使用了。

带接触器的自锁按钮接线图给排水泵控制箱接线图风机盘管温控器接线图电动机正、反向点对控制接线示意图点动控制电路是在需要设备动作时按下控制按钮SB，接触器KM线圈得电主触点闭合设备开始工作，松开按钮后接触器线圈断电，主触头断开设备停止。

此种控制方法多用于小型起吊设备的电动机控制。

电动机正、反向点动控制电路电气原理图三相异步电动机点动控制电路的检查和试点动控制电路是在需要设备动作时按下控制按钮SB，接触器KM线圈得电主触点闭合设备开始工作，松开按钮后接触器线圈断电，主触头断开设备停止。

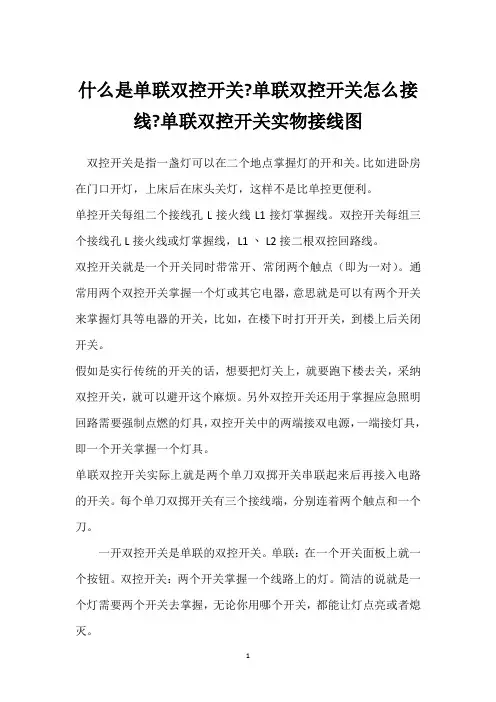

什么是单联双控开关?单联双控开关怎么接线?单联双控开关实物接线图
双控开关是指一盏灯可以在二个地点掌握灯的开和关。

比如进卧房在门口开灯，上床后在床头关灯，这样不是比单控更便利。

单控开关每组二个接线孔L接火线L1接灯掌握线。

双控开关每组三个接线孔L接火线或灯掌握线，L1丶L2接二根双控回路线。

双控开关就是一个开关同时带常开、常闭两个触点（即为一对）。

通常用两个双控开关掌握一个灯或其它电器，意思就是可以有两个开关来掌握灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。

假如是实行传统的开关的话，想要把灯关上，就要跑下楼去关，采纳双控开关，就可以避开这个麻烦。

另外双控开关还用于掌握应急照明回路需要强制点燃的灯具，双控开关中的两端接双电源，一端接灯具，即一个开关掌握一个灯具。

单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路的开关。

每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。

一开双控开关是单联的双控开关。

单联：在一个开关面板上就一个按钮。

双控开关：两个开关掌握一个线路上的灯。

简洁的说就是一个灯需要两个开关去掌握，无论你用哪个开关，都能让灯点亮或者熄灭。

例如：进门与床头的开关共同掌握卧房的一盏灯，楼上与楼下的开关共同掌握楼梯的灯，都是用的一开双控开关。

单联双控开关怎么接线?单联双控开关实物接线图。

教你学看各种多开开关接线图！
双控开关：很常用，适合家装线路改造与安装。

注：图中L、L1、L2、L12、L22、L21、L22为开关接线柱标识。

布线时两个开关之间的3根电线至少有一根颜色与众不同。

来张实物图比较直观些：
双控开关接线图一
双控开关接线图二
双控开关接线图三
双控开关接线图四
双控开关接线图五
三控开关：中间那个开关叫做“中途开关”或者“多控开关”，本地买不到的话可以在淘宝等地方买，西门子的大概20~30多块钱，松下的贵，80~90多块。

也可以用普通“双开双控开关”改造，把双开双控开关的两个翘板用“热熔胶”、“502”或“哥俩好”粘住，就变成了一个“中途开关”，接法同下面“普通中途开关接线图”。

1、普通中途开关接线图（黄色线为跳线）
2、松下中途开关。

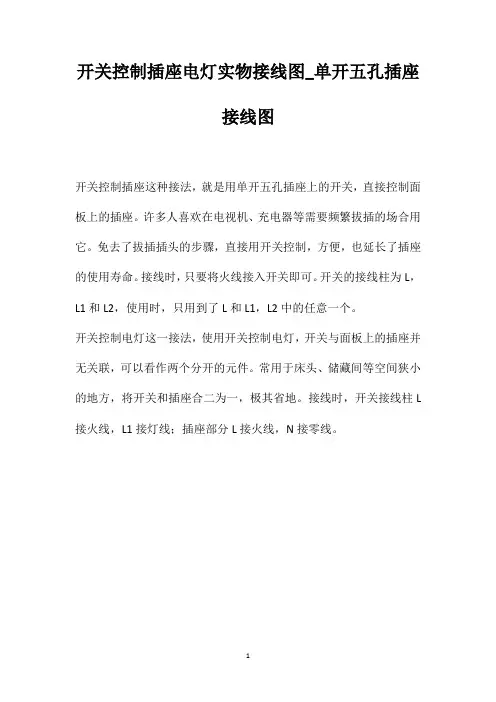

开关控制插座电灯实物接线图_单开五孔插座
接线图
开关控制插座这种接法，就是用单开五孔插座上的开关，直接控制面板上的插座。

许多人喜欢在电视机、充电器等需要频繁拔插的场合用它。

免去了拔插插头的步骤，直接用开关控制，方便，也延长了插座的使用寿命。

接线时，只要将火线接入开关即可。

开关的接线柱为L，L1和L2，使用时，只用到了L和L1，L2中的任意一个。

开关控制电灯这一接法，使用开关控制电灯，开关与面板上的插座并无关联，可以看作两个分开的元件。

常用于床头、储藏间等空间狭小的地方，将开关和插座合二为一，极其省地。

接线时，开关接线柱L 接火线，L1接灯线；插座部分L接火线，N接零线。

1。

楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法双联开关另类接线法（安全）L火线N零线Ikl传统标准接线法〔安全）L火线N零线另类省线法〔存在妥全隐患）L火线N零线kl双联双控开关的两种接线袪 传统安全袪另类省线法&旦安全隐患很大）红纯为火线，青线为零钱特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时， 常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路 短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。

因此不提倡使用这种 省线法布线。

飓联双控幵关的结构简图I - -— 1'11~ 3I ____I就 起起彻路 短 连连萬成2 2}於环鞋02而端端拡线鑰： :压短压压下拆向致上下呆导 冋冋如会产晶裁工庄专业校垫」戊腕0・平垛脈•:-A.显示爵辰门忑亡薛或字即三楼0 O0 ®G•接零线藍鬻璽側假设山氏c 三个中A 接线柱为中间 痂方甩表验证「戟青用貫通 电灯通电测试验证。

即是说' 冋上按巧A 与肯通：向下技 时，包与B 导通。

两位开关类钗接一楼用户电表火线以下采闿的是传统極准憊线法5时＜旳电路布线不用固了「跟1「厶.璀嚼耘B 鑽全豳歸耐遵蠶严电工弄为，按零线富世电表引出一楼开关。

史上最全的开关、插座接线方法实物图，画图的人太牛了经常被问及双控怎么接，多控怎么接，单控五孔插座怎么接？这些问题不难，但是每个人都重复一遍又太费口舌。

这两天难得有时间，干脆把常用的开关插座接线图一股脑全画出来，需要哪种自己找吧！一般人家装修或电路改造，有这些图也足够了。

插座篇三孔插座、五孔插座不论是哪种孔型，它们的接线柱数量和接线方法相同。

接线柱左侧接火线、右侧接零线，这样才能保证插座孔位是“左零右火”。

单控篇单开单控开关根据品牌不同，L接线柱在有些品牌中的标识为COM，功能一样。

下图中的L和L1接线顺序可以对调，不影响使用。

多开单控开关接多开开关时要注意，开关按键的顺序应该与电灯的排列顺序相同。

接线图只举一个二开的例子。

一开五孔插座一开五孔插座的开关接线柱有两种，一种开关背面有2个接线柱的，还有一种背面有3个接线柱的（下文双控篇提到）。

此处暂时之说开关背面有2个接线柱的。

共用两种接法，一种是开关控制旁边插座的电源▼还有一种是开关控制电灯，插座电源不受开关控制▼二开五孔插座使用的比较少，每个开关按键只对应2个接线柱，没有例外。

同样是两种接法，一种是两个开关，一个控制电灯，另一个控制插座▼或者两个开关都控制电灯，插座电源不受控制▼双控篇单开双控开关所有双控开关都可以有两种用法，一种是把双控当作单控用，L1和L2接线柱二选其一投入工作。

改变L1或L2的选择，可以调换开关的按键方向▼另一种就是常见的，人们问到最多的，双控电路的接法▼右下角写的字是“其他颜色为连接线，无实际意义”多开双控开关以二开双控为例。

一开五孔插座接法1.开关做双控用，控制电灯▼接法2.开关做单控用，控制电灯（略）接法3.开关控制插座▼接法4.开关同时控制电灯和插座，适用于插座上插感光小夜灯▼多控篇多控开关（又叫中途开关）接线市场上的多控开关分为两种，一种是6接线柱的，这种开关在使用前需要先进行接线▼另一种开关已经接好线了，只有4个接线柱，可以直接使用▼三控只有三地或三地以上控制电灯时，才需要用到这种开关。

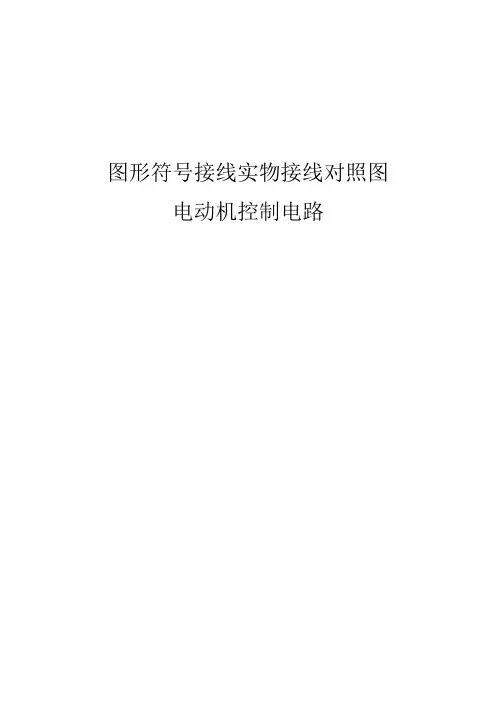

图形符号接线实物接线对照图电动机控制电路目录1 点动正传(标准，1串0并) (1)2 长动正传 (2)2.1 基本配置(标准，1串2并) (2)2.3 三地控制（1串4并） (7)2.4 带指示灯（1串1并） (8)2.5 带行程开关 (9)2.6 带时间继电器（1串2并） (9)2.7 带时间继电器、指示灯 (11)3 正反转 (13)3.1 点动正反转(标准，1串2并) (13)3.2 长动正反转(标准，1串4并) (14)3.2.1 接触器互锁的正反转控制 (16)3.2.2 按钮、接触器双重互锁的正反转控制 (18)3.5 联锁 (20)4 点动加长动 (20)1 点动正传(标准，1串0并)2 长动正传2.1 基本配置(标准，1串2并)用LA4－2H的按钮开关用36v电压启动380v的三相异步电机，启动方式用钥匙，2.2 两地控制（1串3并）2.3 三地控制（1串4并）启停按钮之间的关系是：启动按钮互相并联，停止按钮互相串联。

2.4 带指示灯（1串1并）2.5 带行程开关脚踏开关启动电机，然后用行程开关停止电机。

实物接线图。

2.6 带时间继电器（1串2并）电机启动运行后，5分钟停止。

再启动循环2.7 带时间继电器、指示灯2.8 带电接点压力表3 正反转3.1 点动正反转(标准，1串2并)3.2 长动正反转(标准，1串4并)3.2.1 接触器互锁的正反转控制（1串4并）电机正反转有两种，一种是接触器联锁正反转控制，一种是按钮接触器双重联锁正反转控制。

接触器联锁正反转控制电路中，由电机正转到反转过程中，必须先使电机停下后才能按反转按钮使电机反转。

（正传时，逆启不起作用；反转时，顺启不起作用。

从而避免两接触器同时工作造成主回路短路）在实际操作中为了克服这一操作麻烦过程，可以选择使用复合按钮在他们各自控制回路中串接上对方启动按钮常闭触点，就可以有电机正转直接切换到电机反转，也就是按钮接触器双重联锁正反转控制。

双联开关接法双联开关接线图楼梯开关的接法双控开关的接法这种接线方式比较简单，是正规做法：
下面是实物示例图:
下面是双联开关的实物：
上图是双联开关实物图
上图是双联开关实物图
请注意，双联开关有三个接线孔的，买开关时看清楚。

双联开关有两种接法，下图供参考！
上图的第一种接法也行，不太安全，不建议使用这种方法，关掉后有两种状态，一种是两根都是火线，一种两根都是零线，如果用的是日光灯，或节能灯，在关掉后晚上会有微光闪烁。

下图是三联开关的接法，公供参考！
下图是五联开关的接法！
下图是双联开关的三种接法
下图是单联开关接法。

80开关原理详解图一QBZ-80、120、225内部结构图二 QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。

也就是实物与原理图的对照。

其中的核心部件，就是真空接触器。

它起到接通与断开主回路的作用。

开关内部的大部分元件，都是为了控制真空接触器触点的接通断开而工作的。

大家看一下上面两个电路。

左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。

原理都是一样：右边的电路中，开关闭合，灯亮。

断开，灯灭。

左边的电路中，接触器KM的触点闭合，电动机得电旋转。

接触器断再看下图：图四图五真空接触器结构图图六图四的那个白方框，他代表的是真空接触器的线圈。

线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。

图八图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。

但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。

QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。

图八比图七多了一对触点KM。

这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。

这时，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。

这时，电流流过的途径如图九中箭头所示。

图九图十接触器控制原理图图八中的原理图很好的解决了按钮松开后，吸合线圈断电的问题。

再对比一下，发现图十比图八又多了一个元件，按钮SB2。

他的实物如图十一。

正常情况下，按钮SB2是接通的，KM 接触器的线圈可以正常工作。

当按下SB2时，SB2断开，从而断开了KM线圈的回路。

线圈断电，接触器的真空管触点和常开辅助触点全部断开。

电路回到初始状态。

图十一图十四中间继电器图十二图十二是前面几个原理图汇总起来的一张完整的电路图。

单相电机的倒顺开关接线及原理有不少电工对单相电机的接线搞不清。

我先对单相电机的正反转原理讲一下。

单机电机里面有二组线圈，一组是运转线圈(主线圈)，一组是启动线圈(副线圈)，大多的电机的启动线圈并不是只启动后就不用了，而是一直工作在电路中的。

启动线圈电阻比运转线圈电阻大些，量下就知了。

启动的线圈串了电容器的。

也就是串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。

当这个串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。

比起三相电动机的顺逆转控制，单相电动机要困难得多，一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置，结构复杂；二是因为单相电动机运行绕组和启动绕组不一样，不能互为代用，增加了接线的难度，弄错就可能烧毁电动机。

有接线盒的单相电动机内部接线图上图,是双电容单相电动机接线盒上的接线图，图上清晰的反映了电动机主绕组、副绕组和电容的接线位置，你只需要按图接进电源线，用连接片连接Z2和U2，UI和VI，电动机顺转，用连接片连接Z2和U1，U2和VI，电动机逆转。

单相电动机各个元件也好鉴别，电容都是装在外面，用肉眼就可以看清楚接线位置（如上图）启动电容接在V2—Z1位置，运行电容接在V1—Z1间，从里面引出的线也好鉴别，接在（如上图）UI—U2位置的是运行绕组，接在Z1—Z2位置的是启动绕组、接在V1—V2位置的是离心开关。

用万用表也容易区分6根线，阻值最大的是启动绕组，阻值比较小的运行绕组，阻值为零的是离心开关。

如果运行绕组和启动绕组阻值一样大，说明这两个绕组是完全相同的，可以互为代用。

单相电动机的绕组两端和电容两端不分极性，任意接都可以，但启动绕组和运行绕组不能接反，启动电容和运行电容不能接反，否则容易烧启动绕组以下是自己为了消化吸收而画的接线图，在此献给广大电工朋友，希望能给大家带来一些帮助。
