家电照明接线图

一灯单控；双控；三控；四控的实物接线图解加我进交流群工具教程资料今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。

一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。

一个开关控制一个灯：大家看断路器是两相的，所以一根线去灯，一根线去开关。

简单来说就是火线接开关，开关另一端接灯，灯的另一端接零线。

双控灯：我们单独拿两个双控开关和一个照明灯来举例介绍。

1、控开关接线柱一般标有'L'，'L1'，'L2'。

当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。

2、我们以左端开关的L作为火线输入，两个开关的L1和L2对应接线，然后将右边开关L接至照明灯一端，照明灯另一端接零线。

3、接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好，防止漏电。

4、最后留出的火线与零线接上插头就完成了整个双控开关的接线。

5、为方便接线，我们可以将双控开关的电路图记住，这样实际操作就很容易接线。

三个开关控制一盏灯：三控与双控最大的区别就是中间的多空开关，大家看他有6个点，其中四个点需要交叉连接，接线技巧就从左往右：L1----L1 ---L21----L1。

大家对照图中，如果走暗线的话，管子里面还是三根电，大家看L1---L2是双控线，去灯灯上面的红色线，实际穿线我们用三根。

零线去灯，火线进开关。

四个开关控制一盏灯：大家看四控与三控最大区别就的中间有两个多空开关，如果我们要接9个开关控制一盏灯，那么两边开关三开双控，中间加单开多控就可以，无论多少控制就多加几个多空开关。

一开五孔：开关控制灯既然是开关控制灯，我就让插座先等到一个220V电源，所以火线进插座的：L 。

零线进插座的N，地线进接地。

开关控制灯：我们从插座的N并联一根零线，然后火线并联一根去开关的L。

开关的L1出去进灯上面。

这种接线方式就是一开五孔，开关控制灯，插座也有电。

一灯单控、一灯双控、一灯三控、一灯多控照明电路图一开单揑;…牛灯只■書一牛祥■耳生阳■畀•用* 单控开关HAT*L2UItL1L311XHfttilHM闸■的-三控开芙-・用寢三牛堆方控■-牛罐样韵开关叫■申逮开美”ft ”一开事!5开其一輕用程网ST MAWAS4HA型.中奪.S*t(i：a控钏一牛樂器・需對荷只一井瑕控开关加一只一拥多揑开关；色几X己茫打一宀田埠.二監趣共一F饭托尹龙.二H 卢M打戸乂. 爻推*如220V-开多控——个灯开关去悝制.实现多地栓制. 参橙开类播拔B!双控开关接线图22OV'LI L2**R只一开就控再芟彌醫只一开疹燈畀关火t*L一开期控：一初・菱樽牛畀罠盖用■・竇琨出口耳草再崎歼罠農■用划一・灯，■曲一幵握臂暨堆奔关播慢图三控开关接线图J-TN□光灯接线图双联双控开关接线图•照明线路的连接*■*■•・*・■*・・■■■■■*■ ・•・■■■«$ n ■ ■i 两个开关控制•盏灯［ ：火线必须经过开关* $1零线接灯头螺口上。

i N9 a-i ■ ! 4»Ei<-iaii-awF ■ +i- a 4 « ■ ai- a »-F 4■ kririmbiial N#AbriAiiribii*bn ■ im Ai arinhiirraa ■ h■ nMH 光灯接线图,火线必须貯过开・■! Sb !+-H ■B I + --H Bb I + r¥< BP !*-SJ++ -*!■!•______ rv^vxx ________镇逹器o起輝越日光灯85当K1掖到1检＜2扳到Hi 比电路犊舐电斶:;此窃 爲報动任何一个开羌，祸將使軌路斷开,电灯恿凤在开关也和驱之间任禽点接入飓刀孜掷开关母便斑以实现三地控制” K17K2ZK3处于團①状态时,电路是断开辿遼时无说扳动那一亍幵是都謔便电路接邇^Kl/K2/K3处于图②拔懑时，电路是接通的，这时羌益扳动那一'T ■开关都能便电路斷幵开关接线图一oK\a-： t»_-l。

最全的开关接线图，单控、双控、三控都在这里，老电工都收
藏了
作为一名电工，日常中各种各样的开关线路几乎都会遇到，为了大家更容易看懂各种开关的线路，今天给大家整理了各种开关线路图方便大家了解学习。

一、一开单控开关接线图
打开今日头条，查看更多图片
二、二三开连体单控开关接线图
三、四开连体单控开关接线图
四、一开五孔单控插座接线图
五、二开五孔单控插座接线图
六、一开双控开关接线图
七、二三开单控开关接线图
八、四开单控开关接线图
九、一开五孔单控插座接线图
十、二三开双控开关接线图
十一、一开多控开关接线图
十二、两开多控开关接线图
十三、三开多控开关接线图。

今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。

一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。

单控
一灯一控：接线的要点就是零线进灯，火线进开关，不管是几个开关控制一个灯，开关都是控制火线的通断。

一灯双控
一灯双控：2个单联双控开关，L为公共点，两个开关的L1L2相连即可，交叉连接亦可。

一灯三控
一灯三控：2个单联双控开关中间加一个单联多控，也可以买个四触点的中途开关。

一灯四控
一灯四控：2个单联双控开关中间加2个单联多控开关，学会了一灯四控，五六七...再多控都不在话下，原理都是一样的。

一开加五孔的接线
一开加五孔：这种开关有两种接法，一种是开关控制5孔插座，一种是不控制插座。

如上图插座的L点接的单联双控的L点，这种接法不控制插座。

第二种接法
五孔插座的L点接单联双控开关的L1，这种是全控接法，开关控制灯和插座。

喜欢的点个赞吧。

36种电工室内照明接线方案与控制电路图家居和装修常面临灯饰、台灯的线路连接，三个开关控制一盏灯，就是在双控的基础上，将两个开关的连接线中间增加一个双刀双掷开关，也可用双开代替。

一、双控开关的连接方法1、电源火线分三根线，分别连接到灯饰的三个开关，从每个开关的三个裸线都连接到灯的一端，之后从等的另一端出来的一根线连接到电源的零线上。

这种接线是单联3控，先了解三个开关单开，这种单开要三个连接柱，电源火线介入第一个开关的中间接住才行。

2、使用两个双联开关，将两个开关控制一盏灯的连接方法，之后将两开关之间的2根双联线断开，用一个双刀双接开关将它们全部链接起来，使能通过他的开和关，达到原来2根线回复导通或交叉后导通，之后就可以完成三个开关控制一盏灯链接电路了。

二、常见的照明控制原理图1、两个双连开关在两地控制一盏灯电路2、用三个开关控制一盏灯电路3、将两个功率相同的110V白炽灯接在220V电源上使用的电路4、低压小灯泡在220V电源上使用的电路5、用二极管延长白炽灯寿命的电路6、简单的晶闸管调光灯电路7、用555集成电路组成的光控等电路8、无极调光台灯电路9、路灯光电控制电路10、照明灯自动延时关灯电路11、楼房走廊照明灯自动延时关灯电路12、人体感应延时灯光控制电路13、晶闸管自动延时照明开关电路14、门控自动灯电路15、广告创意16功能彩灯控制电路16、简易光控路障灯电路17、自动调光灯电路18、节日彩灯——满天星霓虹灯电路19、鸟鸣彩灯串电路20、声控音乐彩灯电路21、简易流动闪光灯电路22、大功率“流水式”广告彩灯控制电路23、氖泡微光灯电路24、霓虹灯供电电路25、霓虹灯闪光电路26、应急照明灯电路27、微光调光定时有线遥控器电路28、电话自控照明灯电路29、声光控自动照明灯电路30、双荧光灯户外广告双灯管接线电路31、荧光灯节能电子镇流器电路（之一）32、荧光灯节能电子镇流器电路（之二）33、探照灯、红外线灯、碘钨灯、钠灯接线电路34、紫外线杀菌灯接线电路35、高压汞灯接线电路36、管形氙灯接线电路。

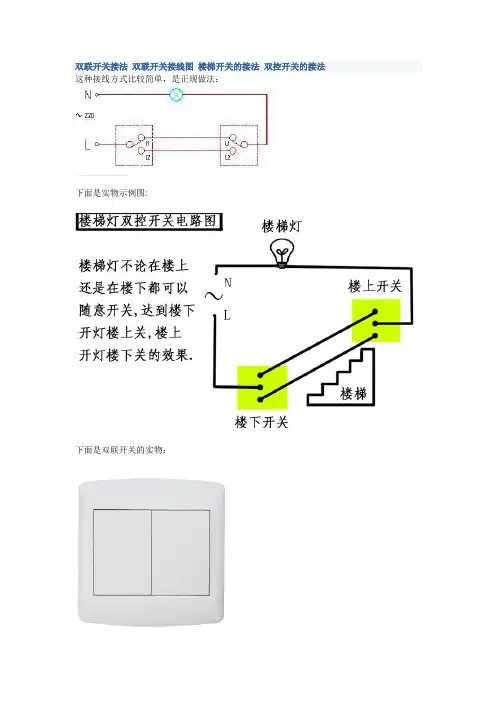

双联开关接法双联开关接线图楼梯开关的接法双控开关的接法这种接线方式比较简单，是正规做法：
下面是实物示例图:
下面是双联开关的实物：
上图是双联开关实物图
上图是双联开关实物图
请注意，双联开关有三个接线孔的，买开关时看清楚。

双联开关有两种接法，下图供参考！
上图的第一种接法也行，不太安全，不建议使用这种方法，关掉后有两种状态，一种是两根都是火线，一种两根都是零线，如果用的是日光灯，或节能灯，在关掉后晚上会有微光闪烁。

下图是三联开关的接法，公供参考！
下图是五联开关的接法！
下图是双联开关的三种接法
下图是单联开关接法。

双控开关、三控开关及日光灯接线图双控开关接线图三控开关接线图日光灯接线图日光灯的工作原理简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。

日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。

镇流器是一个带有铁心的电感线圈。

启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。

当接通电源时，由于灯管没有点燃，启辉器的辉光管上（管内的固定触头与倒U形双金属片之间）因承受了220V的电源电压而辉光放电，使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯管两端的灯丝及启辉器构成回路。

灯丝因有电流(启动电流)流过被加热而发射电子。

同时，启辉器中的倒U形双金属片由于辉光放电结束而冷却，与固定触头分离，使电路突然断开。

在此瞬间，镇流器产生的较高感应电压与电源电压一齐（约400--600V）加在灯管的两端，迫使管内发生弧光放电而发光。

灯管点燃后，由于镇流器的限流作用，使得灯管两端的电压较低(30W灯管约100V左右)，而启辉器与灯管并联，较低的电压不能使启辉器再次动作。

日光灯镇流器的作用日光灯镇流器是指电感式镇流器，它起着以下三个作用：⑴启动过程中，限制预热电流，防止预热电流过大而烧毁灯丝，而又保证灯丝具有热电发射能力。

⑵建立脉冲高电势。

启辉器两个电极跳开瞬间，在灯管两端就建立了脉冲高电势，使灯管点燃。

⑶稳定工作电流，保持稳定放电。

单开双控开关接线图单开单控开关改单开双控开关接线(2009-10-26 10:33:05)转载标签：杂谈上图是普通单开单控接线图，零线N直接接照明灯泡N极，火线L接单控开关L1,L通过导线（黄线）连接照明灯泡的L极，通过单控开关L和L1的闭合，实现灯泡的熄灭和点亮。

接下来，我们把单开单控开关改成单开双控开关。

双控，就是两个以上的控制开关，也就是说，一个照明灯具，可以在不同的地方控制，我们最常用的有；楼梯间、地下室、长走廊道，大卧室等。

一灯单控、一灯双控、一灯三控、一灯多控照明电路图一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可仅供学习与交流，如有侵权请联系网站删除谢谢7单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可仅供学习与交流，如有侵权请联系网站删除谢谢8单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可仅供学习与交流，如有侵权请联系网站删除谢谢9单联双控开关接线图、单联多控开关接线原理图/比较图仅供学习与交流，如有侵权请联系网站删除谢谢10单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。

因此不提倡使用这种省线法布线。

一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。

在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。

双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。

简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。

接线可看下面的原理图。

99例电气实物接线高清彩图，总有一例是你不知道的！建议收藏1.家庭总电箱接线图2.经典双控灯接线3.五孔一开接线4.电动机点动控制接线（不安全）5.电动机自锁接线图（不安全）6.220V浮球开关供水接线（不安全）7.具有过载保护的自锁控制接线8.电机长动基本控制接线（不安全、保险容易引起缺相）9.电机点动及长动控制接线（不安全）10.电机三地自锁控制接线（不安全）11.电机正反转接触器零线互锁控制接线12.辅助触点控制指示灯接线13.电动机带热保护的点动控制接线14.定时器控制灯接线15.电机延时启停接线16.电机延时启动控制接线17.电机延时停止控制接线18.电机点动长动控制接线19.电机启动延时断电控制接线20.双重互锁的电机正反转控制接线21.电机正反转控制接线22.带电源指示灯和故障指示灯的电机控制接线23.电机故障备份启动控制接线24.电机自锁长动控制接线（不安全）25.电机正反转控制接线26.电机顺序启动控制接线27.电机三相电缺相保护电路接线（不安全）28.光电开关控制报警接线（不安全）29.220V两线光电开关接线30.相序保护器控制接线31.小车自动往返控制接线32.顺启逆停控制接线33.顺启顺停控制接线34.调温、调压、调速控制接线35.接近开关控制固态继电器接线36.中间继电器自锁控制接线37.接近开关控制中间继电器接线38.PNP接近开关控制固态继电器接线39.开关自锁启动到位停止气缸控制接线40.中间继电器控制缺相保护接线41.接近开关控制灯接线42.中间继电器式单按钮启停控制接线43.液位控制器控制接线44.24V控制启动延时断电45.电接点压力表接线46.电接点压力表接线247.接近开关控制电机正反转48.三相固态继电器控制电机接线49.电机启动延时断电控制接线50.简单的延时启动控制接线51.电机长动及延时断电控制接线52.电机启动前报警控制接线53.电机接触器自锁控制加指示灯54.时间继电器控制单按钮启停接线55.简单的电机正反转控制接线56.电动葫芦控制接线57.电动葫芦主回路58.电机星三角启动控制接线59.电机星三角启动主回路接线60.电机星三角启动手动延时接线61.双速风机主回路接线62.单相电机双电容正反转控制接线63.倒顺开关控制单相电机正反转64.浮球开关液位控制接线65.空压机压力保护控制接线66.380V电机改成220V电源接线67.液位继电器控制电机供水接线68.力矩电动机的调速控制接线69.间歇启停控制接线70.时控开关接线71.双电源切换控制接线172.双电源切换控制接线273.货物电梯控制接线74.灯闪烁控制接线75.延时正反转控制接线76.接近开关控制正反转77.三个开关控制一个灯控制接线78.四个开关控制一个灯控制接线79.开关控制两根线80.双开双控开关接线81.双控灯接线二82.温控器控制接触器加热接线83.温控器控制固态继电器加热接线84.三相四线电表直接接线85.三相四线电表互感器接线86.延时启动备用电源控制接线87.延时启动备用电源主回路接线88.自耦变压器降压启动接线89.自耦变压器降压启动控制接线90.三相电动机正反转主回路控制接线91.点动控制正反转接线92.电机综合保护器控制接线93.电机综合保护器控制接线294.电机综合保护器控制接线395.电机单循环往返控制接线96.电机单循环往返延时控制接线97.正反转均需要星三角启动控制接线98.正反转均需要星三角启动控主回路接线99.路灯时控开关接线为了安全起见，保证运行的情况下，控制电路的电压越低越好。

单控、双控、三控、四控开关接线图电灯单控开关，不论是哪一种，均可看作是一个单刀单掷开关。

在电路图中，标识如下所有的单控开关，不论哪种形式的，都只有两个接线柱（双控、多控开关做单控用的不算）。

有的开关接线柱上标有L（有的品牌标的是COM）和L1。

接线时，L接进线，L1接出线（其实倒过来接也没事）。

此时要特别注意，进线必须是火线。

原理图拉线开关想当年我们家家户户都用这种开关，现如今这种开关已经慢慢被淘汰，甚至想买一个这种开关都要找好几家五金店。

接线时，两个接线柱，一个接火线，一个接电灯即可。

按键开关1单开单控开关这个开关是目前最常用的，几乎每家在装修时都至少要买几个，它的接线柱在背面同样的两个接线柱，不过这种开关的接线柱上就有了标识。

图示品牌的标注为L和L1，其它品牌有的标注为COM和L1。

接线方式如下2多开单控开关此外，还有面板上有多个按键的开关，每个按键可以控制一个灯虽然外表相同，但是背面的接线柱不一样。

以三开为例，有的品牌，背面有6个接线柱，即每个按键对应两个接线柱这样的开关，尽管接线柱排列不是很整齐，却也很好接。

接线柱标识中，有字母A,B,C，即对应正面按键从右至左三个。

接起线来可以把每两个接线柱看作一个单开单控开关接线。

还有一种接线柱，是这样的同样是三开单控，却只有四个接线柱。

仔细观察会发现，接线柱的标识中，只有一个公共点（L或COM被称为公共点），即进线端。

这种开关在接线时，只需要接一个进线，而L1,L2,L3分别对应面板按键从右到左。

接线方法如下手捏开关这种开关也属于电灯开关的一种。

这种开关常常作为台灯等灯具的延长线开关。

往往用软线接，即下图这种二芯包套线手捏开关的内部结构是这样的▼完整接线如下▼看完后，您是不是感觉开关接线并不难呢，在确保安全的情况下自己可以动手试试，切记在操作过程中一定要注意安全，生命是宝贵的，不要有任何的侥幸心理，记住安全最重要！！！再来看看实物对照图，比较清晰明了！相信朋友们看了，可以快速掌握技巧！小技巧就是，两个开关的L1L2同名的连一起这种是楼梯双控的布局这种双控带插座，大同小异卧室双控的布线图中间是个多控开关有的朋友说中间可不可以用双联双控开关，也是可以的。
