罗格朗开关插座知识及开关插座接线示意图

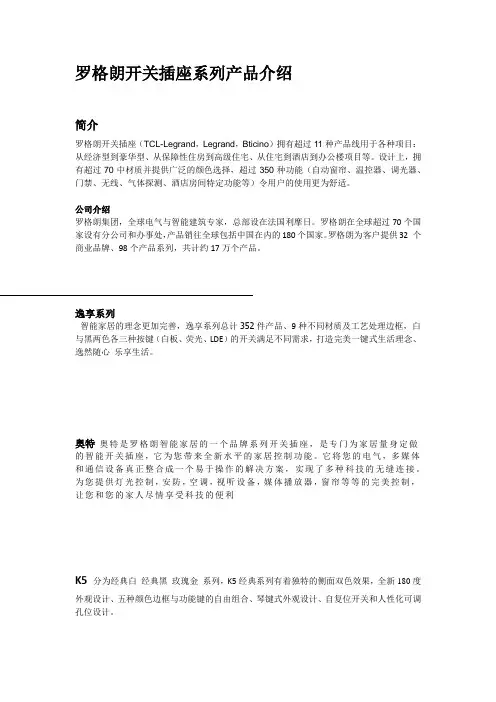

罗格朗开关插座系列产品介绍简介罗格朗开关插座（TCL-Legrand，Legrand，Bticino）拥有超过11种产品线用于各种项目：从经济型到豪华型、从保障性住房到高级住宅、从住宅到酒店到办公楼项目等。

设计上，拥有超过70中材质并提供广泛的颜色选择，超过350种功能（自动窗帘、温控器、调光器、门禁、无线、气体探测、酒店房间特定功能等）令用户的使用更为舒适。

公司介绍罗格朗集团，全球电气与智能建筑专家，总部设在法国利摩日。

罗格朗在全球超过70个国家设有分公司和办事处，产品销往全球包括中国在内的180个国家。

罗格朗为客户提供32 个商业品牌、98个产品系列，共计约17万个产品。

逸享系列智能家居的理念更加完善，逸享系列总计352件产品、9种不同材质及工艺处理边框，白与黑两色各三种按键（白板、荧光、LDE）的开关满足不同需求，打造完美一键式生活理念、逸然随心乐享生活。

奥特奥特是罗格朗智能家居的一个品牌系列开关插座，是专门为家居量身定做的智能开关插座，它为您带来全新水平的家居控制功能。

它将您的电气，多媒体和通信设备真正整合成一个易于操作的解决方案，实现了多种科技的无缝连接。

为您提供灯光控制，安防，空调，视听设备，媒体播放器，窗帘等等的完美控制，让您和您的家人尽情享受科技的便利K5分为经典白经典黑玫瑰金系列，K5经典系列有着独特的侧面双色效果，全新180度外观设计、五种颜色边框与功能键的自由组合、琴键式外观设计、自复位开关和人性化可调孔位设计。

美点美点系列总计141件产品，可应有尽有的为您提供各种完善的功能。

人性化的设计，让您的安装更简便，更轻松。

黑色的庄严的意向还是白色的明净与和平，随您取舍。

美仑山水美仑水美仑山是罗格朗性比价是最高的一款，通体材质PC材料阻燃性能出众，使用安全，面板抗冲击、抗压性能优，品质坚固不易断裂，专利技术，弹性卡扣设计，方便安装与卸载功能键，专利无铆接技术，阻燃后座，加强型安全门儿童锁防护更可靠。

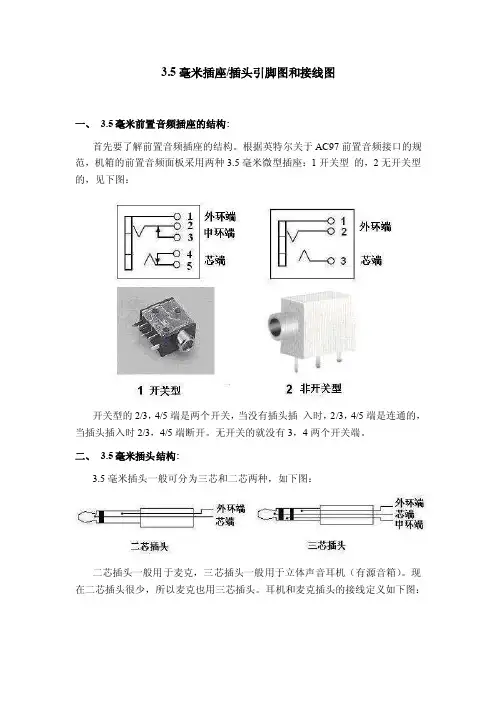

3.5毫米插座/插头引脚图和接线图一、 3.5毫米前置音频插座的结构:首先要了解前置音频插座的结构。

根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。

无开关的就没有3，4两个开关端。

二、 3.5毫米插头结构:3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。

现在二芯插头很少，所以麦克也用三芯插头。

耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。

会不好用。

三、前置麦克连接的问题:前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。

下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。

非标准的有二条线：地线和麦克输入，把麦克偏置省了。

非标准1是把插座1、3短接，非标准2是3脚空着。

这两种的把MIC_IN 接到JAUD1的1脚是可以使用的。

非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。

四、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。

参考下图：国内的机箱看不到有符合这种标准的前置音频线。

这种标准的音频线会减少干扰，降低噪声。

市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。

这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。

AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。

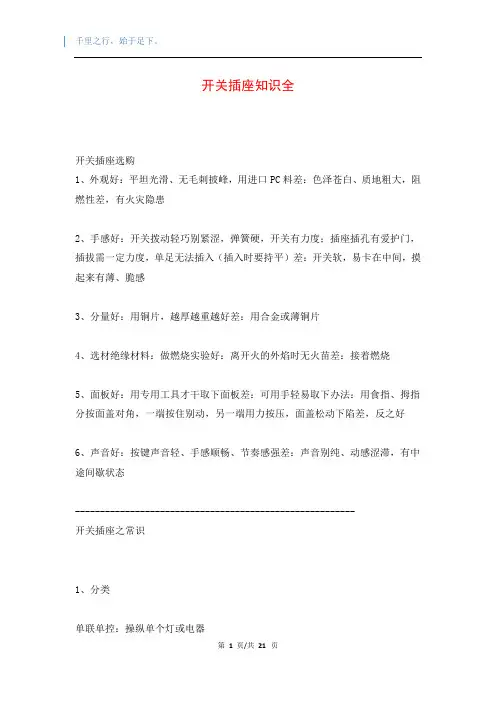

开关插座知识全开关插座选购1、外观好：平坦光滑、无毛刺披峰，用进口PC料差：色泽苍白、质地粗大，阻燃性差，有火灾隐患2、手感好：开关拨动轻巧别紧涩，弹簧硬，开关有力度；插座插孔有爱护门，插拔需一定力度，单足无法插入（插入时要持平）差：开关软，易卡在中间，摸起来有薄、脆感3、分量好：用铜片，越厚越重越好差：用合金或薄铜片4、选材绝缘材料：做燃烧实验好：离开火的外焰时无火苗差：接着燃烧5、面板好：用专用工具才干取下面板差：可用手轻易取下办法：用食指、拇指分按面盖对角，一端按住别动，另一端用力按压，面盖松动下陷差，反之好6、声音好：按键声音轻、手感顺畅、节奏感强差：声音别纯、动感涩滞，有中途间歇状态--------------------------------------------------------开关插座之常识1、分类单联单控：操纵单个灯或电器单联双控：两个开关可操纵一具灯或电器双联、三联单控：每一联功能同单联单控开关双联、三联双控：每一联功能同单联双控开关宽带有线电视插座：并且接驳卫星电视和有线通信号电话插座：接驳电话信号信息插座：接驳宽带信号线电话/信息插座：并且接驳电话和宽带信号线16A单相三极插座：用于空调等大功率电器，另有带开关插座10A单相三极插座：用于普通电器20A单项三级插座：3P以上空调、或功率4000W以上电器使用10A单相二、三极插座(带爱护门) ：可并且接入三极和二极插头空白面板：用于预留的接线盒防溅面盖：在易溅水处爱护开关插座滑板式开关：声音雄厚，手感舒适；摆杆式开关：声音清脆，有金属撞击声，泯灭电弧稳定，寿命长2、用量基本需求：每2M2一具面板（例：100 M2住所需50个）预留：每1.5 M2一具面板（例：100 M2住所需66个）-----------------------------------------------------------开关插座安装篇警示：开关插座安装别当，易触电、火灾。

第五章、强电：开关插座开关:1、开关的分类2、开关的定义3、开关接线图4、开关的符号表示5、开关的安装选择6、开关的安装要求7、开关插座十大品牌1、开关的分类2、开关的定义单联：单（联）开，双联，三联是指一个开关面板上有几个开关按键。

单控：又称单极，表示一个开关按键只能控制一个用电器或一组用电器。

双控：指一盏灯有两个开关(可以在不同的地方控制开关同一盏灯，比如卧室进门一个，床头一个，同时控制卧室灯) ，卧室常用。

单极开关：就是只分合一根导线的开关，即一次能控制的线路数，“极”即常说的正负极，即火线和零线。

也可以叫单联、双联、三联开关或者叫做一开、双开、三开开关，完整叫法：单级开关叫单级单联开关双级开关叫双级单联开关单联开关叫单级单联开关双联开关叫单级双联开关3、开关接线图（1）三联单控开关接线图（2）单联双控开关接线图（3）开关接线：在照明电路中，为了安全用电，开关必须装在相（火）线上。

如装在零线，灯灭以后，灯口仍有高电位，很危险。

一只开关控制多盏灯时，几盏灯均应并联接线，而不是串联接线。

楼梯、楼道和厕所照明宜单设一个回路，以便于下班后断电，而只保留楼梯和楼道的照明。

翘板开关一般是下扳断开上扳闭合。

（4）穿线根数1）水平敷设管内导线的数量已有标示，根据导线短线数量或导线旁边数字即可判断。

2）连接开关的竖直管内的导线数量。

•“联”数加一：如双联开关有三根线。

•“极”数翻倍：如单极开关有两根线，双极需四根线。

3）插座管道内的导线数量：由n联中的极数最多的插座决定。

4、开关的符号表示（1）明装单联单控开关（2）暗装单联单控开关（3）密闭（防水）单联单控开关（4）防爆单联单控开关（5）单联双控拉线开关（6）带指示灯开关（7）多拉开关，如用于不同照度控制（8）定时开关，如用于延寿节能开关（9）分别为：声控开关（延迟开关）；钥匙开关（10）按钮；按钮盒；带指示灯按钮5、开关的安装选择6、开关的安装要求定开关位置，应便于操作，应符合下列要求：1）开关和插座明装方法：将木台固定在墙上，固定木台用的螺丝长度约为木台厚度的2~2.5倍，然后再在木台上安装开关或插座。

史上最全的开关、插座接线方法实物图，画图的人太牛了经常被问及双控怎么接，多控怎么接，单控五孔插座怎么接？这些问题不难，但是每个人都重复一遍又太费口舌。

这两天难得有时间，干脆把常用的开关插座接线图一股脑全画出来，需要哪种自己找吧！一般人家装修或电路改造，有这些图也足够了。

插座篇三孔插座、五孔插座不论是哪种孔型，它们的接线柱数量和接线方法相同。

接线柱左侧接火线、右侧接零线，这样才能保证插座孔位是“左零右火”。

单控篇单开单控开关根据品牌不同，L接线柱在有些品牌中的标识为COM，功能一样。

下图中的L和L1接线顺序可以对调，不影响使用。

多开单控开关接多开开关时要注意，开关按键的顺序应该与电灯的排列顺序相同。

接线图只举一个二开的例子。

一开五孔插座一开五孔插座的开关接线柱有两种，一种开关背面有2个接线柱的，还有一种背面有3个接线柱的（下文双控篇提到）。

此处暂时之说开关背面有2个接线柱的。

共用两种接法，一种是开关控制旁边插座的电源▼还有一种是开关控制电灯，插座电源不受开关控制▼二开五孔插座使用的比较少，每个开关按键只对应2个接线柱，没有例外。

同样是两种接法，一种是两个开关，一个控制电灯，另一个控制插座▼或者两个开关都控制电灯，插座电源不受控制▼双控篇单开双控开关所有双控开关都可以有两种用法，一种是把双控当作单控用，L1和L2接线柱二选其一投入工作。

改变L1或L2的选择，可以调换开关的按键方向▼另一种就是常见的，人们问到最多的，双控电路的接法▼右下角写的字是“其他颜色为连接线，无实际意义”多开双控开关以二开双控为例。

一开五孔插座接法1.开关做双控用，控制电灯▼接法2.开关做单控用，控制电灯（略）接法3.开关控制插座▼接法4.开关同时控制电灯和插座，适用于插座上插感光小夜灯▼多控篇多控开关（又叫中途开关）接线市场上的多控开关分为两种，一种是6接线柱的，这种开关在使用前需要先进行接线▼另一种开关已经接好线了，只有4个接线柱，可以直接使用▼三控只有三地或三地以上控制电灯时，才需要用到这种开关。

罗格朗开关插座知识普及接线示意图
开关插座不得不说的秘密
1、常用开关插座86型、118型、开关插座的区分：
86型是大家最常见的开关插座，其外观是方的，外形尺寸86mmX 86mm，这种开关插座常叫86型开关，86型为国际标准，很多发达国家都装的是86型，也是目前我国大多数地区工程和家装中最常用的开关。

118型开关指的是横装的长条开关。

一般是可以自由组合式样，在边框里面卡入不同的功能模块组合而成，面板尺寸一般为75X118或类似尺寸，其上还有延伸产品。

如：长三位、长四位方四位，主要是日本、韩国等国家采用该形式产品。

我国也有部分区域流行采用该形式产品。

118型开关插座的优势就在于他的DIY 风格！比较灵活，可以根据自己的需要和喜好调换颜色，拆穿方便，风格自由。

120型：指外形尺寸120mmX70mm
NO2.明装开关盒暗装开关，
明装，指的是步明线，开关地盒是裸露在墙外面的
暗装，指的是墙面开槽，布管线，低盒外缘与墙面的水平，面板装上去以后，仅仅突出一个面板在墙表面的施工做法。

开关插座有哪些分类?
开关分为一开、二开、三开、四开（也称：单联、双联、三联四联开关、或一位、二位、三位等）：几个开关并列在一个在一个面板上，控制不同烦人登，俗称多位开关
什么是单控、双控开关？
比如一个灯只需一个开关去控制，我们就可以选择单控开关，但有时为了方便，比如卧室我们希望在卧室门口能开关打开它，而在床头能开关关掉它，这样卧室门口和船头开关就都要用到双控开关，总而言之，单控是一个开关控制一盏灯，双控是两个开关都可以控制同一盏灯，双控可以代替单控开关使用，但单控不能代替双控。

如有侵权请联系告知删除，感谢你们的配合！。

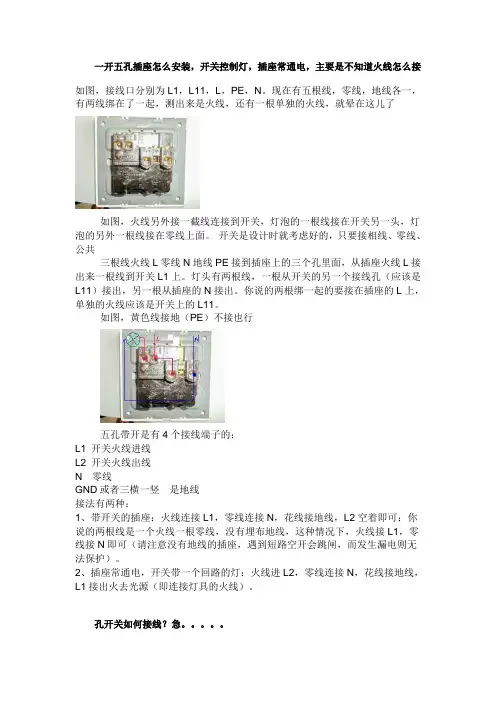

一开五孔插座怎么安装，开关控制灯，插座常通电，主要是不知道火线怎么接如图，接线口分别为L1，L11，L，PE，N。

现在有五根线，零线，地线各一，有两线绑在了一起，测出来是火线，还有一根单独的火线，就晕在这儿了如图，火线另外接一截线连接到开关，灯泡的一根线接在开关另一头，灯泡的另外一根线接在零线上面。

开关是设计时就考虑好的，只要接相线、零线、公共三根线火线L零线N地线PE接到插座上的三个孔里面，从插座火线L接出来一根线到开关L1上。

灯头有两根线，一根从开关的另一个接线孔（应该是L11）接出，另一根从插座的N接出。

你说的两根绑一起的要接在插座的L上，单独的火线应该是开关上的L11。

如图，黄色线接地（PE）不接也行五孔带开是有4个接线端子的：L1 开关火线进线L2 开关火线出线N 零线GND或者三横一竖是地线接法有两种：1、带开关的插座：火线连接L1，零线连接N，花线接地线，L2空着即可；你说的两根线是一个火线一根零线，没有埋布地线，这种情况下，火线接L1，零线接N即可（请注意没有地线的插座，遇到短路空开会跳闸，而发生漏电则无法保护）。

2、插座常通电，开关带一个回路的灯：火线进L2，零线连接N，花线接地线，L1接出火去光源（即连接灯具的火线）。

孔开关如何接线？急。

开关样式如图1，开关和插座是一体的，开并背面接线孔如图2。

要求开关只控制灯，不控制插座。

接线盒里有三根线，分别是两红一蓝。

请问如何接才能保证开关只控制灯，插座又有电。

要详细，万分感谢！问题补充：我知道红线里面肯定有一根是火线，现在我把两根红线插到L的两个孔里去了，另一根蓝线插到对面的3孔里了，结果开关可以控制灯，但插座没电。

如何让插座也有电？是再找一根线把1号孔和N孔连接起来吗首先说开关、插座：L-火线L1、L2-灯线N-零线E-保护地线再说墙壁线：红色-火线蓝色-零线绿色-保护地线改造时，原灯开关线不变，按原来样子接好新开关。

插座的L端接红色线，N端接蓝色线，E端接绿色线。

电工必备｜五孔开关插座接线图如何安装开关讲解非常值得收藏！装修工艺大师2017-10-22 22:06五孔开关真的可以说是一种非常常见的家用开关，简单理解，即带有一个两插与一个三插的电源插座。

五孔开关给我们日常生活带来了许多的便利，并且为使用者制造了一个相对安全的用电环境。

很多人不知道五孔开关插座如何接线，下文我们通过五孔开关插座接线图一起来学习学习。

首先，得学会区分灯线。

按照线的颜色来划分，红、黄、绿线属于火线，有电;蓝线属于零线。

花线为地线，有两种颜色，通常是黄、绿两种色彩。

灯的控制线为白线或黑线。

其次，了解接线方法，如下：L接进线为火线，N接进线为零线。

L孔与L1通过导线相连，即两孔插座正面右边的插孔内。

1.开关用作控制插足电源的通断，按照如下方法来连接：将火线接入开关的L接线端子(火线进线口)，将开关的L1接线端子(火线出线口)与两孔插座的L接线端子(火线接线口)相连，将零线接入插座的N接线端子(零线接线口)。

2.开关仅用来控制工具，不控制插座。

建议按照以下方法来接线：将火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相连接，将零线接入灯头的另一个接线端子，开头与灯之间形成相应的回路。

此外，再在火线接近两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座间形成另外一个回路。

事实上，带开关五孔插座的用途可以分为这三种情况：①开关控制插座;②开关控制单控开关;③开关控制双控开关。

开关控制插座接线图：开关控制单控开关：开关控制单控开关(开关需与双控开关一起配合)：如何安装开关如下开关插座的安装与我们的家居生活安全密切相关，开关插座安装不规范、不合理很可能带来火灾等安全隐患，因此，只有规范安装开关插座，才能保证家庭的用电方便与安全。

开关面板安装开关面板怎么接线现代家居生活离不开电，开关与插座作为我们日常生活中经常使用的电器附件，其安全性与耐用性是我们需密切关注的。

只有安装合格的开关插座，才能保证居家用电的方便与安全，因此开关插座的安装施工各位业主还是了解一些为好。

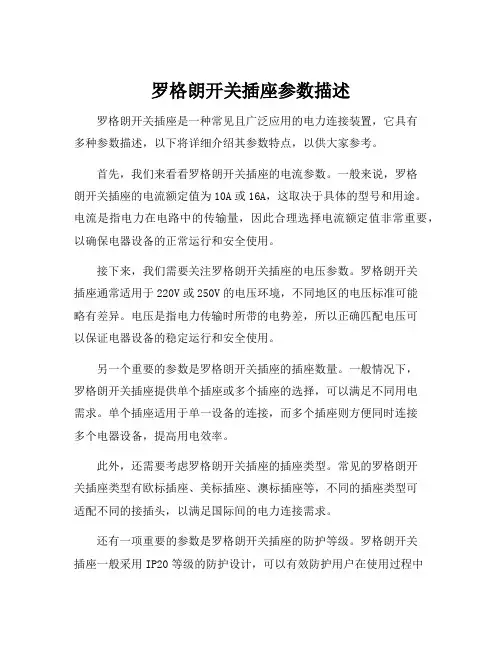

罗格朗开关插座参数描述罗格朗开关插座是一种常见且广泛应用的电力连接装置，它具有多种参数描述，以下将详细介绍其参数特点，以供大家参考。

首先，我们来看看罗格朗开关插座的电流参数。

一般来说，罗格朗开关插座的电流额定值为10A或16A，这取决于具体的型号和用途。

电流是指电力在电路中的传输量，因此合理选择电流额定值非常重要，以确保电器设备的正常运行和安全使用。

接下来，我们需要关注罗格朗开关插座的电压参数。

罗格朗开关插座通常适用于220V或250V的电压环境，不同地区的电压标准可能略有差异。

电压是指电力传输时所带的电势差，所以正确匹配电压可以保证电器设备的稳定运行和安全使用。

另一个重要的参数是罗格朗开关插座的插座数量。

一般情况下，罗格朗开关插座提供单个插座或多个插座的选择，可以满足不同用电需求。

单个插座适用于单一设备的连接，而多个插座则方便同时连接多个电器设备，提高用电效率。

此外，还需要考虑罗格朗开关插座的插座类型。

常见的罗格朗开关插座类型有欧标插座、美标插座、澳标插座等，不同的插座类型可适配不同的接插头，以满足国际间的电力连接需求。

还有一项重要的参数是罗格朗开关插座的防护等级。

罗格朗开关插座一般采用IP20等级的防护设计，可以有效防护用户在使用过程中的触电风险。

在湿润的环境中，选择具备更高防护等级的罗格朗开关插座，如IP44等级，能更好地保护电器设备和用户的安全。

除了常见的参数特点之外，罗格朗开关插座还具备一些令人满意的附加功能。

例如，一些罗格朗开关插座具备防火材料制作，能够提供更高的安全性能；还有些插座带有USB接口，方便用户连接充电器进行电器设备的快速充电。

总之，罗格朗开关插座是一种功能齐全、应用广泛的电力连接装置。

通过了解其各项参数特点，我们可以根据实际需求选择适合的型号，从而确保电器设备的正常运行和用户的安全。

同时，我们还要根据具体使用环境选择合适的防护等级和插座类型，以便更好地满足不同的电力连接需求。

电工必备｜五孔开关插座接线图如何安装开关讲解非常值得收藏！装修工艺大师2017-10-22 22:06五孔开关真的可以说是一种非常常见的家用开关，简单理解，即带有一个两插与一个三插的电源插座。

五孔开关给我们日常生活带来了许多的便利，并且为使用者制造了一个相对安全的用电环境。

很多人不知道五孔开关插座如何接线，下文我们通过五孔开关插座接线图一起来学习学习。

首先，得学会区分灯线。

按照线的颜色来划分，红、黄、绿线属于火线，有电;蓝线属于零线。

花线为地线，有两种颜色，通常是黄、绿两种色彩。

灯的控制线为白线或黑线。

其次，了解接线方法，如下：L接进线为火线，N接进线为零线。

L孔与L1通过导线相连，即两孔插座正面右边的插孔内。

1.开关用作控制插足电源的通断，按照如下方法来连接：将火线接入开关的L接线端子(火线进线口)，将开关的L1接线端子(火线出线口)与两孔插座的L接线端子(火线接线口)相连，将零线接入插座的N接线端子(零线接线口)。

2.开关仅用来控制工具，不控制插座。

建议按照以下方法来接线：将火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相连接，将零线接入灯头的另一个接线端子，开头与灯之间形成相应的回路。

此外，再在火线接近两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座间形成另外一个回路。

事实上，带开关五孔插座的用途可以分为这三种情况：①开关控制插座;②开关控制单控开关;③开关控制双控开关。

开关控制插座接线图：开关控制单控开关：开关控制单控开关(开关需与双控开关一起配合)：如何安装开关如下开关插座的安装与我们的家居生活安全密切相关，开关插座安装不规范、不合理很可能带来火灾等安全隐患，因此，只有规范安装开关插座，才能保证家庭的用电方便与安全。

开关面板安装开关面板怎么接线现代家居生活离不开电，开关与插座作为我们日常生活中经常使用的电器附件，其安全性与耐用性是我们需密切关注的。

只有安装合格的开关插座，才能保证居家用电的方便与安全，因此开关插座的安装施工各位业主还是了解一些为好。

开关插座的原理与接法图开关插座是供电用的电器设备，它由两部分组成：开关和插座。

开关用于控制电流的通断，插座则提供电源接口。

下面将详细介绍开关插座的原理和接法图。

1. 开关插座的原理：开关插座的原理基于电路的开闭原理。

当开关处于闭合状态时，电流可以通过开关流向插座，插座便可以提供电源给外部设备；当开关处于断开状态时，电流无法通过开关，插座停止提供电源。

2. 开关插座的接法图：一般而言，开关插座的接法包含三根导线：火线（L），零线（N）和地线（E）。

以下是一种常见的接法图示例：Live Wire Switch SocketNeutral WireGround Wire火线（L）为带电的导线，从电路主干供电到开关插座。

零线（N）是无电流的导线，用于回流电路。

地线（E）则用于保护设备和人身安全，是一种接地导线。

火线输入插座的其中一个端口，经过开关后流向插座的另一个端口。

零线输入插座的另一个端口，通过插座直接连接到相应的端子。

地线也是在插座上连接到相应的端子位置。

3. 开关插座的使用：使用开关插座时，可以通过开关控制插座的电源通断。

当需要使用插座供电时，将开关调至闭合状态；不需要使用插座时，将开关调至断开状态。

在现实应用中，由于开关插座的需求多样，不同地区和国家可能会有不同的开关插座标准。

因此，在安装和使用时，需要遵循当地的电气安全规范和要求。

4. 开关插座的分类：开关插座可以根据材质、形状、使用环境等因素进行分类。

常见的分类有以下几种：- 常规插座：一般用于室内电源供应，主要应用于住宅、商业和办公场所等。

- 防水插座：具有防水功能，适用于室外或潮湿环境使用。

- 触摸式插座：使用触摸屏取代传统的机械开关，提供更便捷的操作。

- 无线遥控插座：通过无线遥控器或智能手机App控制开关和插座。

- 倒插插座：插头插入时可以倒转180度，便于插入。

- USB插座：除了传统的插座功能外，还提供USB接口，方便手机和其他设备的充电。

2010-4-22 09:53 上传
下载附件(1.59 MB)
五孔插座拆解图，左边是西蒙佳家55系列，右边是西门子远景雅白系列
左边是西蒙佳家55系列，右边是西门子远景雅白系列
插座内部构造，左边是西蒙佳家55系列，右边是西门子远景雅白系列
完整的插座背面图，左边是西蒙佳家55系列，右边是西门子远景雅白系列
这一组左边是TCL水系列五孔插座，右边是朗能NB8五孔插座
背部拆解图，左边是TCL水系列五孔插座，右边是朗能NB8五孔插座
左边是TCL水系列五孔插座，右边是朗能NB8五孔插座
插座内部构造，左边是TCL水系列五孔插座，右边是
朗能NB8五孔插座。
