RS-232通讯电缆的制作

RS-232串口连接线制作方法Post By：2010-2-11 14:11:00 [只看该作者]RS-232串口连接线制作方法RS232接口就是串口，电脑机箱后方的9芯插座，旁边一般有"|O|O|" 样标识。

在电脑的使用中往往会遇到各种各样的连接线。

这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用。

如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障。

在介绍之前先对一些市场常用名词做出解释。

现在所有的接头都可以分为公头和母头两大类。

公头：泛指所有针式的接头。

母头：泛指所有插槽式的接头。

所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看。

在接线时没有提及的针脚都悬空不管。

下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用。

25针串口功能一览针脚功能 2 发送数据（TXD） 3 接收数据（RXD） 4 发送请求（RTS）5 发送清除（CTS）6 数据准备好（DSR）7 信号地（GND）8 载波检测（DCD）20 数据终端准备好（DTR）22 振铃指示（RI）9针串口功能一览表针脚功能1 载波检测（DCD） 2 接收数据（RXD） 3 发送数据（TXD）4 数据终端准备好（DTR）5 信号地（GND）6 数据准备好（DSR）7 发送请求（RTS）8 发送清除（CTS）9 振铃指示（RI）串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。

比较早一点的AT架构的电脑的串口有为9针,和25针两种,现在的ATX架构的电脑两个串口全部是9针。

于是联机线就分为3种（9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线）这些直接电缆连接线可以互换的连线方法如下表:串口连机线一览9针对9针串口连接9针母头9针母头2 ——3 3 —— 24 —— 65 —— 56 —— 47 ——8 8 ——725针对25针串口连接25针母头25针母头2 ——3 3 —— 24 ——5 5 —— 46 ——207 ——7 20 —— 69针对25针串口连接9针母头25针母头2 —— 23 —— 34 —— 65 ——76 ——207 —— 58 —— 4串口转接线这种转接线适用于9针串口和25针串口的转换。

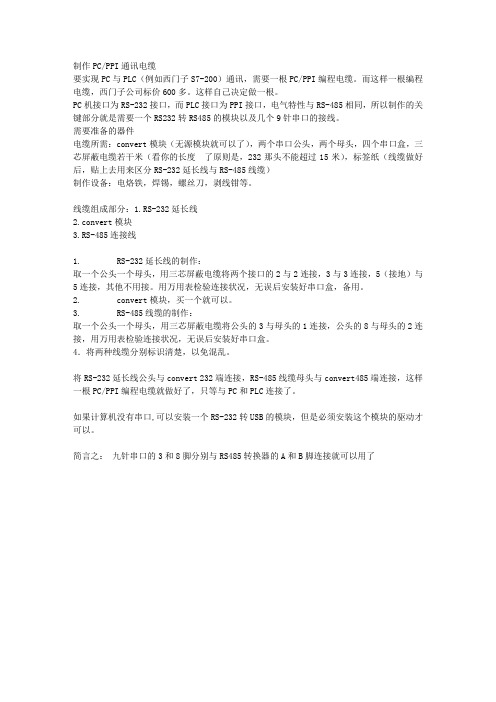

制作PC/PPI通讯电缆要实现PC与PLC（例如西门子S7-200）通讯，需要一根PC/PPI编程电缆。

而这样一根编程电缆，西门子公司标价600多。

这样自己决定做一根。

PC机接口为RS-232接口，而PLC接口为PPI接口，电气特性与RS-485相同，所以制作的关键部分就是需要一个RS232转RS485的模块以及几个9针串口的接线。

需要准备的器件电缆所需：convert模块（无源模块就可以了），两个串口公头，两个母头，四个串口盒，三芯屏蔽电缆若干米（看你的长度了原则是，232那头不能超过15米），标签纸（线缆做好后，贴上去用来区分RS-232延长线与RS-485线缆）制作设备：电烙铁，焊锡，螺丝刀，剥线钳等。

线缆组成部分：1.RS-232延长线2.convert模块3.RS-485连接线1. RS-232延长线的制作：取一个公头一个母头，用三芯屏蔽电缆将两个接口的2与2连接，3与3连接，5（接地）与5连接，其他不用接。

用万用表检验连接状况，无误后安装好串口盒，备用。

2. convert模块，买一个就可以。

3. RS-485线缆的制作：取一个公头一个母头，用三芯屏蔽电缆将公头的3与母头的1连接，公头的8与母头的2连接，用万用表检验连接状况，无误后安装好串口盒。

4．将两种线缆分别标识清楚，以免混乱。

将RS-232延长线公头与convert 232端连接，RS-485线缆母头与convert485端连接，这样一根PC/PPI编程电缆就做好了，只等与PC和PLC连接了。

如果计算机没有串口,可以安装一个RS-232转USB的模块，但是必须安装这个模块的驱动才可以。

简言之：九针串口的3和8脚分别与RS485转换器的A和B脚连接就可以用了。

三菱FX系列编程电缆自制方法接线图
几点需要说明:
1. RS232,RS422均是全双工通讯,只是电平信号相反且电压不同,本图采用
422单边驱动的方式,这样就和RS232基本相同了.
2. 电阻的作用主要用来限制电流,防止电流过大烧坏通讯端口.我用的是3K的
电阻,效果良好.
3. 不要在两头都带电的情况下插拔电缆,以免烧坏通讯端口.
4. 8针圆头的针脚编号是从正面看的（插PLC那端）
经一段时间用下来,没有出现任何异常情况,且适合FX1N,FX2N等多种机型.
接入PC的九针口是这样定义线位的2脚GND
3脚VCC
4脚TXD
5脚RXD
4、6并接
7、8短接
RS232正视(公口): ⑤④③②①
⑨⑧⑦⑥
PS/2正视(插座): (G) (6)□(1) (5) (2) (4)(3)
接法: RS232 PS/2
①-------空
②-------(4)
③-------(6)
④-------(1)
⑤-------(2)
⑥-------(1)
⑦-------(5)
⑧-------空
⑨-------空
空-------(3)
(G)-------(G)。

数控机床RS232通讯接⼝及参数介绍数控机床RS232通讯接⼝及参数介绍RS-232-C接⼝在数控机床上有9针或25针串⼝，其特点是简单，⽤⼀根RS232C电缆和电脑进⾏连接，实现在计算机和数控机床之间进⾏系统参数、PMC 参数、螺距补偿参数、加⼯程序、⼑补等数据传输，完成数据备份和数据恢复，以及DNC加⼯和诊断维修。

⼀、RS-232-C简介RS-232-C接⼝（⼜称 EIA RS-232-C）在各种现代化⾃动控制装置上应⽤⼗分⼴泛，是⽬前最常⽤的⼀种串⾏通讯接⼝。

它是在1970年由美国电⼦⼯业协会（EIA）联合贝尔系统、调制解调器⼚家及计算机终端⽣产⼚家共同制定的⽤于串⾏通讯的标准。

它的全名是“据终端设备（DTE）和数据通讯设备（DCE）之间串⾏⼆进制数据交换接⼝技术标准”，该标准规定采⽤⼀个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定，⼀般只使⽤3～9根引线。

1、RS232C接⼝连接器引脚分配及定义DB-25和DB-9型插头座针脚功能如下：DB-9串⾏⼝的针脚功能 DB-25串⾏⼝的针脚功能针脚符号信号名称针脚符号信号名称1 DCD 载波检测8 DCD 载波检测2 RXD 接受数据3 RXD 接受数据3 TXD 发送数据 2 TXD 发出数据4 DTR 数据终端准备好20 DTR 数据终端准备好5 SG 信号地7 SG 信号地6 DSR 数据准备好 6 DSR 数据准备好7 RTS 请求发送 4 RTS 请求发送8 CTS 清除发送 5 CTS 清除发送9 RI 振铃指⽰22 RI 振铃指⽰DB-25插头外形DB-9插头外形2、端⼝参数和设置串⼝通信最重要的参数是波特率、数据位、停⽌位、奇偶校验和流控制。

对于两个进⾏通⾏的端⼝，这些参数必须相同：2.1 波特率：这是⼀个衡量通信速度的参数。

它表⽰每秒钟传送的bit的个数。

例如300波特表⽰每秒钟发送300个bit。

西门子plc编程电缆与通讯电缆的制作有史以来最全的通讯电缆编程电缆自制大全二．PLC编程口的型式编程电缆一端与PC的COM口相连，另一端与PLC的编程口相连，PC端的COM口均为RS232C接口，DB-9针形插头。

而PLC的编程口按接口标准一般可分为三种，即RS232、RS485、RS422 。

按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。

为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。

RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如DB-9 、DB-25等。

RS-232是PC机与通信工业中应用最广泛的一种串行接口，RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。

多数情况下只使用主通道，常用九条信号线（九针D形口），各引脚定义如表一所示。

对于一般双工通信，仅需几条信号线就可实现，如发送数据线TXD 和接收数据线RXD以及逻辑地线GND，RS232C只能点对点通讯，传输距离短，共模抑制能力差。

RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。

它使用一对双绞线，将其中一根定义为A（TXD-/RXD-），另一根定义为B（TXD+/RXD+），不需要数字地线。

速率在100kbps及以下时通信距离达1200米以上。

RS-485 可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。

RS-485只能实现半双工通信。

RS-232接口引脚定义25 针9 针缩写描述2 3 TXD 发送数据3 2 RXD 接收数据4 7 RTS 请求发送5 8 CTS 允许发送6 6 DSR 通讯设备准备好7 5 GND 信号地8 1 CD 载波检测20 4 DTR 数据终端准备好22 9 RI 响铃指示器表一RS－422接口标准主要是为克服RS－232接口标准的通讯距离短和传输速率慢而建立的。

第一篇RS232/RS485/RS422标准一、EIA RS-232C计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。

由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。

在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。

RS-232-C接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。

RS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。

RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数，代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A。

它是在1970 年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。

RS-232C接口定义(9芯)1、电气特性EIA-RS-232C对电器特性、逻辑电平和各种信号线功能都作了规定。

在TxD和RxD上：逻辑1(MARK)=-3V～-15V ，逻辑0(SPACE)=+3～＋15V在RTS、CTS、DSR、DTR和DCD等控制线上：信号有效（接通，ON状态，正电压）＝+3V～+15V信号无效（断开，OFF状态，负电压)=-3V～-15V根据设备供电电源的不同，+-5、+-10、+-12和+-15这样的电平都是可能的。

2、连接器的机械特性由于RS-232C并未定义连接器的物理特性，因此，出现了DB-25、DB-15和DB-9各种类型的连接器，其引脚的定义也各不相同。

最近，8管脚的RJ-45型连接器变得越来越普遍，尽管它的管脚分配相差很大。

EIA/TIA 561标准规定了一种管脚分配的方法，但是由Dave Yost 发明的被广泛使用在Unix计算机上的Yost串连设备配线标准（"Yost Serial Device Wiring Standard"）以及其他很多设备都没有采用上述任一种连线标准。

RS232通讯口说明1．硬件接线：如果是单台仪器，可以采用标准串口直接电缆（2，3交差，可购买到）连接。

如果接线，距离一般不大于5米。

（注意2，3交差）对于要求较高的场合，可加装RS232C光电隔离器（可购买到），克服电平干扰，并可有效防止串口损坏。

隔离器一般插到仪器后面。

接线和断线最好在断电情况下进行。

2．软件：首先将仪器设置为“通讯”，否则仪器串口会定时发送打印数据，干扰通讯，并设定通讯地址：操作）通讯过程如下：计算机发送一个字节数（0-255），仪表检测到此数与所设定地址相同则仪表将发送一串数据（7字节），其格式如下：(举例说明) 07H 0CH 09H 0AH 0BH 01H 20H表示：浮点数为：7CH 9AH B1H ，20H为结束码。

三位浮点数格式如下：D7：最高位为数据的符号位，0为+；1为-D6：为指数符号位，0为+；1为-D5-D0：为指数数据，以补码表示，范围为：+63~-64 (3FH~40H)举例：3FH表示该数为+，指数为+63 (指数最大)3EH表示该数为+，指数为+6285H表示该数为-，指数为+500H表示该数为+，指数为07CH表示该数为+，指数为-440H表示该数为+，指数为-64 (指数最小)后两位为尾数；以原码表示，尾数最高位恒为1，表示尾数数值在0.5~1之间。

举例：8000H表示：0.5 (最小)9000H表示：0.5625FFFFH表示：0.9375 (最大)9AB1H表示：0.60426数据大小表示为：（符号）尾数×2指数7C 9A B1表示：0.60426×2-4=0.0378=378PPM (ZO-802)如果尾数为0000H，表示数据为03.读数周期大于等于1秒。

不能连续读，否则数据可能出错。

西门子S7-200系列PLC编程电缆是PC/PPI电缆，包括RS232/PPI和USB/PPI电缆。

实际上从本质来说，西门子S7-200系列PLC编程电缆就是RS232转RS485电缆，只不过加了很多附属功能（波特率开关设置，指示灯功能，还能以187.5k bps的波特率进行通信）、光电隔离和保护功能等，这也是官方的电缆是最好而且也是最贵的原因。

西门子S7-200系列PLC的USB/PPI多主站电缆6ES7 901-3DB30-0XA0，没法用于RS485通信。

因为该电缆在PC端是USB接口，如果要通信或调试，要给USB端口发送信号才可以。

而一般调试时均采用串口调试工具，至于USB调试工具或支持USB的调试工具，笔者所了解的：USB调试助手USB Debug V1.2检测不到该USB/PPI电缆；USB Monitor能检测到该USB/PPI电缆但只能监控数据；USBlyzer能检测到该USB/PPI电缆，但操作比较复杂，笔者没有去仔细研究。

如果要采用VC等语言去接收/发送USB数据，这个玩意还是相当麻烦的——就目前而言，都还没有一款像“串口调试助手”那样的适合USB调试（收发数据）的工具。

至于西门子S7-200系列PLC的PC/PPI电缆6ES7 901-3BF20-0XA0、6ES7 901-3BF21-0XA0以及RS232/PPI多主站电缆6ES7 901-3CB30-0XA0，因为笔者手边没有这种电缆，所以这些电缆是否可以用作RS485通信，笔者没做测试。

采用RS232转RS485转换模块制成的西门子S7-200系列PLC的PC/PPI电缆，当然可以用做RS485通信，因为它本来就是RS485通信模块。

采用电阻分压原理制成实现RS232到RS485的信号转换，制成的西门子S7-200系列PLC 的PC/PPI电缆，经笔者测试，不能用做RS485通！！！该电缆图片如下：COM口即串行通讯端口。
