电缆埋地敷设

一、电缆敷设一般要求1.电缆敷设的全部路径应满足所使用的电缆允许弯曲半径的要求。

（国标图集94D101-5）2.电缆支持点间距离（国标图集94D101-5-P4）水平敷设时电力电缆为1000mm，控制电缆为800mm；垂直敷设时电力电缆为1500mm，控制电缆为1000mm。

3.对运行中可能遭受机械损伤的电缆部位（如在非电气人员经常活动的地坪以上2m及从地中引出的地坪下0.2m范围）应采取保护措施。

（国标图集94D101-5-P5）4.敷设电缆和计算电缆长度时，均应留有一定的裕量。

（国标图集94D101-5-P5）5.电缆在室外明敷时，宜有遮阳措施。

（国标图集94D101-5-P5）6.所有钢件全用热镀锌处理，若无镀锌条件，推荐采用涂磷化底漆一道，过氯乙烯漆两道或耐酸漆两道。

（地方图集05D4）7.沿同一路径敷设的室外电缆常用敷设方式及敷设数量：（国标图集04DX101-1）直埋敷设≤8根，电缆沟敷设≤18根，电缆隧道敷设＞18根，排管敷设≤12根。

8.在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中，不得布置热力管道，严禁有易燃气体或易燃液体的管道穿越。

（GB50217-2007强制性条文）二、电缆埋地敷设1.电缆直接埋地敷设，在农田埋深深度不应小于1000mm。

2.电缆埋地时（铠装电缆直埋或非铠装电缆穿管），埋深不应小于0.7m。

当冻土层厚超过0.7m时，应将电缆敷设在冻土层下或采取防护措施。

（国标图集94D101-5-P5）3.电缆直埋敷设时，禁止电缆在其他管道上下平行敷设。

（国标图集94D101-5-P5）三、电缆敷设于保护管或排管1.电缆穿保护管时，长度在30m及以下，直线段管内径不小于电缆外径的1.5倍；一个弯曲时管内径不小于电缆外径的2倍；二个弯曲时管内径不小于电缆外径的2.5倍。

（国标图集04DX101-1）电缆穿保护管长度在30m以上时，直线段保护管内径不小于电缆外径的2.5倍，过长时应设手孔井或人孔井。

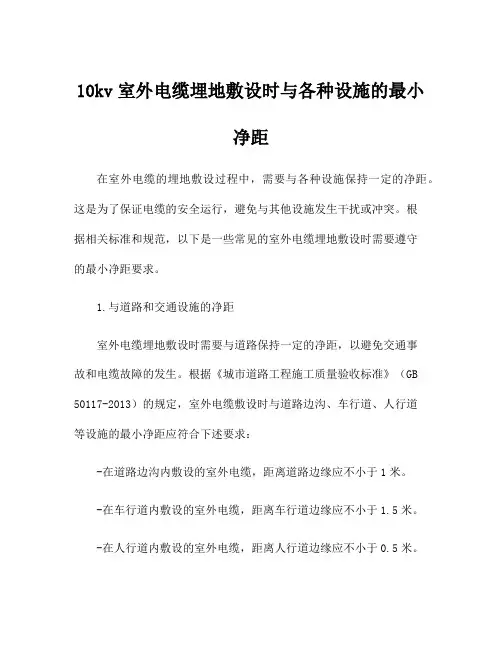

10kv室外电缆埋地敷设时与各种设施的最小净距在室外电缆的埋地敷设过程中，需要与各种设施保持一定的净距。

这是为了保证电缆的安全运行，避免与其他设施发生干扰或冲突。

根据相关标准和规范，以下是一些常见的室外电缆埋地敷设时需要遵守的最小净距要求。

1.与道路和交通设施的净距室外电缆埋地敷设时需要与道路保持一定的净距，以避免交通事故和电缆故障的发生。

根据《城市道路工程施工质量验收标准》（GB 50117-2013）的规定，室外电缆敷设时与道路边沟、车行道、人行道等设施的最小净距应符合下述要求：-在道路边沟内敷设的室外电缆，距离道路边缘应不小于1米。

-在车行道内敷设的室外电缆，距离车行道边缘应不小于1.5米。

-在人行道内敷设的室外电缆，距离人行道边缘应不小于0.5米。

此外，还需要遵守《城市道路保护管理办法》（GB 50133-2013）等相关标准，在敷设位置选择、施工工艺等方面做好相应的安全防护措施。

2.与地下管线的净距在室外电缆埋地敷设过程中，还需要与地下管线保持一定的净距，以避免电缆与管线之间发生相互干扰或损坏。

根据《地下管线安全防护管理规定》（GB 50269-2015）的规定，室外电缆与地下管线的最小净距应符合下述要求：-室外电缆与电力管线的最小净距，视导电性、电流大小、工作电压等因素而有所不同。

一般来说，室外电缆与电力管线的最小净距应不小于1米。

-室外电缆与通信管线的最小净距应不小于0.5米。

-室外电缆与给水、排水、燃气等管线的最小净距应不小于1.5米。

在实际施工中，还需根据具体情况、相关规定和标准进行综合考虑，确保室外电缆与各种地下管线之间的安全距离。

3.与建筑物和设施的净距室外电缆埋地敷设时，还需要与建筑物和其他设施保持一定的净距，以防止电缆遭受压力、破损或人为破坏。

一般来说，室外电缆与建筑物、设施的最小净距应符合下述要求：-室外电缆与建筑物墙面的最小净距应不小于1.5米。

-室外电缆与建筑物基础、地下设施的最小净距应不小于1米。

一、工程概况本工程为XX地区某重要电力项目，主要涉及电缆埋地敷设施工。

电缆线路全长XX千米，敷设方式为埋地敷设。

电缆型号为国标YJV22 3150270，敷设深度为0.8米。

施工场地为城市道路，施工环境复杂，施工难度较大。

二、施工准备1. 技术准备：熟悉电缆埋地敷设施工规范、质量标准，掌握电缆敷设施工工艺，对施工人员进行技术培训。

2. 材料准备：电缆、电缆保护管、电缆支架、接地线、接地体、土工布、砂石、水泥等。

3. 施工设备：挖掘机、装载机、推土机、压路机、电缆敷设车、电缆检测仪等。

4. 人员准备：组织施工队伍，明确各工种人员职责。

三、施工工艺1. 施工测量：根据设计图纸，对电缆敷设路径进行测量，确定电缆埋设位置。

2. 土方开挖：按照设计要求，开挖电缆沟，沟底宽度不小于电缆直径的1.5倍，深度不小于0.8米。

3. 沟底处理：将沟底松软土层清除，平整沟底，铺设砂石垫层，厚度不小于0.1米。

4. 电缆敷设：将电缆按照设计要求敷设于沟内，电缆之间保持一定的间距，防止电缆相互干扰。

5. 电缆保护管敷设：在电缆上方敷设保护管，保护管底部应超出电缆0.5米，顶部应超出地面0.3米。

6. 电缆支架安装：在电缆保护管上方安装电缆支架，支架间距不大于1.5米。

7. 接地系统安装：按照设计要求，安装接地线、接地体，确保接地电阻符合规范要求。

8. 土方回填：将沟内土方回填，分层夯实，确保电缆埋设稳定。

9. 施工验收：完成电缆埋地敷设后，进行施工验收，确保工程质量符合规范要求。

四、施工质量控制1. 严格按照设计要求和施工规范进行施工，确保电缆埋地敷设质量。

2. 加强施工过程中的质量控制，确保电缆敷设、保护管敷设、接地系统安装等环节符合规范要求。

3. 定期对电缆进行检测，确保电缆性能稳定。

4. 对施工人员进行质量教育，提高施工人员质量意识。

五、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。

2. 加强施工人员安全教育，提高安全意识。

埋地电缆敷设施工工艺埋地电缆敷设工艺是指将电缆埋设于地下的一种施工工艺。

在建设电力、通信、交通等基础设施时，常常需要使用埋地电缆来传输电力或信号。

本文将从电缆选型、敷设准备、敷设过程和质量验收等方面介绍埋地电缆敷设的工艺。

一、电缆选型在进行埋地电缆敷设之前，首先要根据工程的具体要求选择合适的电缆。

选择电缆时需要考虑以下几个因素：电缆的额定电压、电流负载、环境温度、敷设方式以及电缆的防腐性能等。

根据这些因素，选择合适的电缆材质和规格，以确保电缆在敷设过程中能够正常运行。

二、敷设准备在进行埋地电缆敷设之前，需要进行一系列的准备工作。

首先是对敷设区域进行勘察，确定敷设的路径和深度。

根据敷设路径，进行地面标记和清理工作，确保敷设区域的畅通。

其次是准备敷设工具和设备，包括挖掘机、电缆滚筒、敷设导轨、保护管等。

同时，还需要与相关部门进行沟通，了解敷设过程中的各项要求和规范。

三、敷设过程1. 预埋管道准备：在敷设电缆之前，需要先进行预埋管道的准备。

首先，使用挖掘机在敷设路径上挖掘出一条沟槽，根据电缆的规格确定沟槽的宽度和深度。

然后，在沟槽底部铺设一层砂石，以便电缆的敷设和保护。

2. 电缆敷设：在预埋管道准备好后，可以开始进行电缆的敷设工作。

首先，在敷设导轨上将电缆滚筒固定好，然后将电缆从滚筒上拉出，并沿着敷设路径进行敷设。

在敷设过程中，要注意电缆的拉力控制，避免超过电缆的承载能力。

同时，还要注意电缆的弯曲半径，以免损坏电缆。

3. 保护措施：为了保护埋地电缆免受外部损害，还需要采取一些保护措施。

常见的保护措施包括：在电缆周围铺设一层砂石，以缓冲外力对电缆的影响；在电缆上方设置警示标志，以提醒人们注意避免损坏电缆；在交叉路口或特殊区域设置电缆井，以便进行日后的检修和维护。

四、质量验收在完成埋地电缆敷设后，需要进行质量验收工作。

质量验收的目的是确保电缆敷设的质量符合规范要求。

质量验收的内容包括：电缆的敷设深度是否符合要求；电缆的绝缘性能是否正常；电缆的接地情况是否良好等。

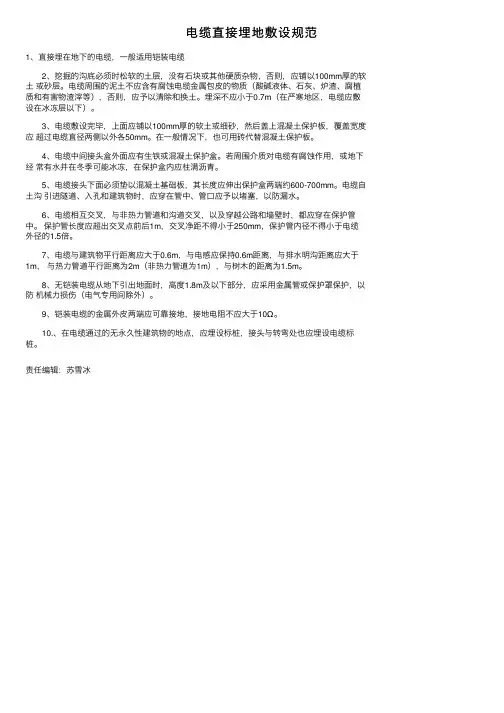

电缆直接埋地敷设规范1、直接埋在地下的电缆，⼀般适⽤铠装电缆 2、挖掘的沟底必须时松软的⼟层，没有⽯块或其他硬质杂物，否则，应铺以100mm厚的软⼟或砂层。

电缆周围的泥⼟不应含有腐蚀电缆⾦属包⽪的物质（酸碱液体、⽯灰、炉渣、腐植质和有害物渣滓等），否则，应予以清除和换⼟。

埋深不应⼩于0.7m（在严寒地区，电缆应敷设在冰冻层以下）。

3、电缆敷设完毕，上⾯应铺以100mm厚的软⼟或细砂，然后盖上混凝⼟保护板，覆盖宽度应超过电缆直径两侧以外各50mm。

在⼀般情况下，也可⽤砖代替混凝⼟保护板。

4、电缆中间接头盒外⾯应有⽣铁或混凝⼟保护盒。

若周围介质对电缆有腐蚀作⽤，或地下经常有⽔并在冬季可能冰冻，在保护盒内应柱满沥青。

5、电缆接头下⾯必须垫以混凝⼟基础板，其长度应伸出保护盒两端约600-700mm。

电缆⾃⼟沟引进隧道、⼊孔和建筑物时，应穿在管中、管⼝应予以堵塞，以防漏⽔。

6、电缆相互交叉，与⾮热⼒管道和沟道交叉，以及穿越公路和墙壁时，都应穿在保护管中。

保护管长度应超出交叉点前后1m，交叉净距不得⼩于250mm，保护管内径不得⼩于电缆外径的1.5倍。

7、电缆与建筑物平⾏距离应⼤于0.6m，与电感应保持0.6m距离，与排⽔明沟距离应⼤于1m，与热⼒管道平⾏距离为2m（⾮热⼒管道为1m），与树⽊的距离为1.5m。

8、⽆铠装电缆从地下引出地⾯时，⾼度1.8m及以下部分，应采⽤⾦属管或保护罩保护，以防机械⼒损伤（电⽓专⽤间除外）。

9、铠装电缆的⾦属外⽪两端应可靠接地，接地电阻不应⼤于10Ω。

10.、在电缆通过的⽆永久性建筑物的地点，应埋设标桩，接头与转弯处也应埋设电缆标桩。

责任编辑：苏雪冰。

随着城市现代化建的发展，路灯架空线路逐渐转为地埋电缆线路，电缆敷设工艺的技术要求也有了新的规范。

一般的地埋电缆线路分为地下直埋电缆和在管、沟内敷设电缆。

不管采用何种方式的敷设，都必须符合下列的技术要求。

一、基本要求1、电缆敷设前后必须用500伏兆欧表测量绝缘电阻，一般不低于10兆欧。

2、电缆芯线应采用圆套管连接。

套管一般分为铜套管和铝套管，铜芯电缆用铜套管压接，铜套管为含铜99.9%以上的铜管制成，壁厚不小于1mm，长度是套管直径的8-10倍；铝芯电缆用铝套管压接，铝套管的含铝应不小于99.6%，壁厚不小于1.2mm，长度同样是套管直径的8-10倍；如果敷设的电缆是铜芯和铝芯电缆的连接，应采用铜铝过渡接头，并且需要对铜铝过渡接头在与导线压接前进行退火处理。

3、在地埋电缆线路的接头和转角处必须设置手孔井或标桩，为便于维修和查勘，手孔井的间距应小于50m。

4、在电缆沟、手孔井内以及进入控制箱、配电柜的电缆和中间接头、终端头均应配有记载电缆规格、型号、线路名称或回路号数的电缆指示牌。

5、电缆连接的中间头或终端头必须密封防水。

剖切电缆线是不能将电缆线芯绝缘外皮损伤。

每次的电缆线路施工都应有施工的原始记录，这其中包括：电缆型号、规格、长度、安装日期、中间接头和终端头的编号。

这样做的好处是可以防止电缆线路的变动和修改，方便地埋电缆线路的查勘和维修。

6、每次地埋线缆线路有所变动时，都应该及时更正相应的技术资料和电缆指示牌，确保线路资料的正确性。

二、地下直埋电缆线路的要求1、地下直埋电缆线路应采用铠状电缆。

电缆的埋设深度应由地面至电缆外皮不小于0.7m；电缆外皮至地下建筑物的基础0.6m，不得小于0.3m；电缆相互间距：水平接近时最小为0.1m，不同部门的电缆相互间距0.5m；电缆互相交叉时最小净距0.5m；电缆与热力管道、煤气、石油管道接近时的净距为2m，相互交叉时净距为0.5m；电缆与树木主干的距离不小于0.7m。

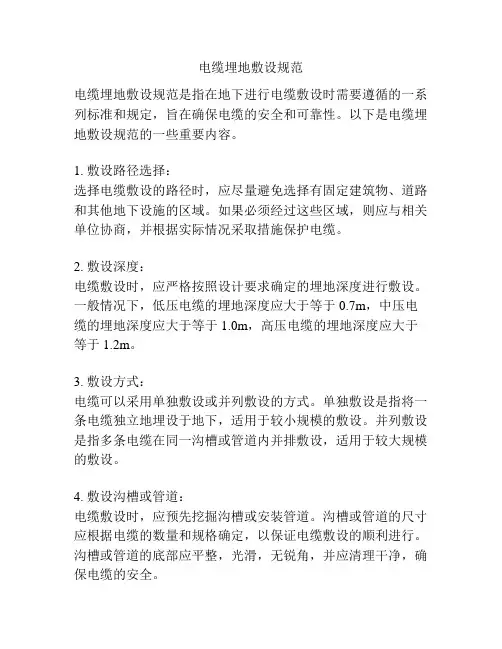

电缆埋地敷设规范电缆埋地敷设规范是指在地下进行电缆敷设时需要遵循的一系列标准和规定，旨在确保电缆的安全和可靠性。

以下是电缆埋地敷设规范的一些重要内容。

1. 敷设路径选择：选择电缆敷设的路径时，应尽量避免选择有固定建筑物、道路和其他地下设施的区域。

如果必须经过这些区域，则应与相关单位协商，并根据实际情况采取措施保护电缆。

2. 敷设深度：电缆敷设时，应严格按照设计要求确定的埋地深度进行敷设。

一般情况下，低压电缆的埋地深度应大于等于0.7m，中压电缆的埋地深度应大于等于1.0m，高压电缆的埋地深度应大于等于1.2m。

3. 敷设方式：电缆可以采用单独敷设或并列敷设的方式。

单独敷设是指将一条电缆独立地埋设于地下，适用于较小规模的敷设。

并列敷设是指多条电缆在同一沟槽或管道内并排敷设，适用于较大规模的敷设。

4. 敷设沟槽或管道：电缆敷设时，应预先挖掘沟槽或安装管道。

沟槽或管道的尺寸应根据电缆的数量和规格确定，以保证电缆敷设的顺利进行。

沟槽或管道的底部应平整，光滑，无锐角，并应清理干净，确保电缆的安全。

5. 电缆保护：在电缆敷设完毕后，应采取相应的保护措施，避免电缆受到外力或者环境因素的损坏。

常见的保护方式包括：使用保护管进行包裹，采取防水措施，安装标识牌等。

6. 弯曲半径：电缆在敷设过程中存在一定的弯曲半径要求。

弯曲半径主要是指电缆在弯曲部位的外侧弯曲半径，其大小根据电缆的规格和类型有所不同。

一般情况下，电缆的弯曲半径应大于等于电缆直径的10倍。

7. 测试和验收：电缆敷设完毕后，应进行相应的测试和验收。

测试内容包括电阻测试、绝缘测试等，以验证电缆的质量和安全性。

验收人员应具备相应的资格和经验，对测试结果进行评估，并出具相应的测试报告。

以上是电缆埋地敷设规范的一些基本要点，通过遵守这些规范，可以提高电缆的可靠性，降低维修和事故的发生率。

对于电缆敷设工作人员来说，遵守规范是保障工作安全和质量的重要保证。

标准化电力工程施工工艺电气专业

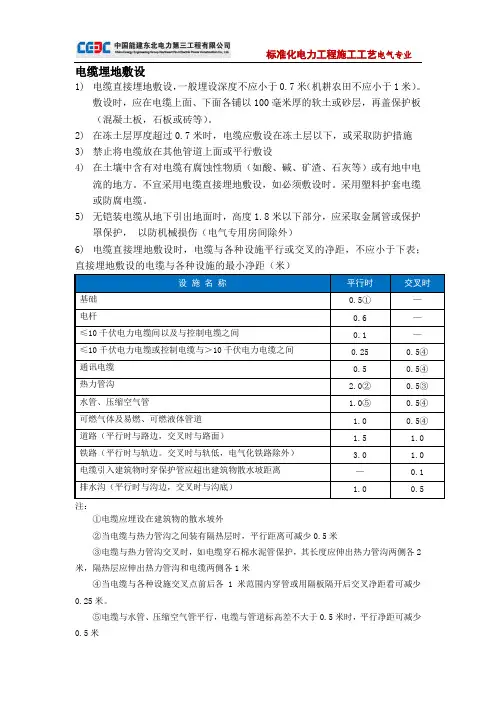

电缆埋地敷设
1)电缆直接埋地敷设，一般埋设深度不应小于0.7米（机耕农田不应小于1米）。

敷设时，应在电缆上面、下面各铺以100毫米厚的软土或砂层，再盖保护板（混凝土板，石板或砖等）。

2)在冻土层厚度超过0.7米时，电缆应敷设在冻土层以下，或采取防护措施
3)禁止将电缆放在其他管道上面或平行敷设
4)在土壤中含有对电缆有腐蚀性物质（如酸、碱、矿渣、石灰等）或有地中电
流的地方。

不宜采用电缆直接埋地敷设，如必须敷设时。

采用塑料护套电缆或防腐电缆。

5)无铠装电缆从地下引出地面时，高度1.8米以下部分，应采取金属管或保护
罩保护，以防机械损伤（电气专用房间除外）
6)电缆直接埋地敷设时，电缆与各种设施平行或交叉的净距，不应小于下表；直接埋地敷设的电缆与各种设施的最小净距（米）
注：
①电缆应埋设在建筑物的散水坡外
②当电缆与热力管沟之间装有隔热层时，平行距离可减少0.5米
③电缆与热力管沟交叉时，如电缆穿石棉水泥管保护，其长度应伸出热力管沟两侧各2米，隔热层应伸出热力管沟和电缆两侧各1米
④当电缆与各种设施交叉点前后各1米范围内穿管或用隔板隔开后交叉净距看可减少
0.25米。

⑤电缆与水管、压缩空气管平行，电缆与管道标高差不大于0.5米时，平行净距可减少
0.5米。

电缆埋地规范电缆埋地规范是为了确保电缆在埋地敷设过程中的安全可靠运行而制定的一系列规范和标准。

电缆埋地敷设是一项复杂而专业的工程，要求工作人员具备良好的技术水平和培训经验，并遵循以下规范。

首先，选择合适的敷设深度。

电缆埋地时必须埋设足够深度，以确保电缆的安全性。

一般应将电缆埋地深度设置在1米以上，具体深度根据地形、环境和电缆类型的不同而有所区别。

在跨越道路、铁路等公共交通线路时，还需要按照相关规定，设置额外的保护措施，以防止电缆被破坏和损坏。

其次，保证电缆的敷设质量。

电缆敷设时，要注意电缆与地面之间的间隙，通风和散热等因素，避免电缆受到外力挤压造成损坏。

同时，要确保电缆与其他地下管道、设备等的相互干扰及冲突，避免沟槽或管道太拥挤引起敷设混乱。

此外，还要注意电缆的加固和保护，采用合适的支撑材料和保护套管，保证电缆在埋地过程中的完整性和可靠性。

再次，保证施工的安全性。

在电缆埋地敷设过程中，工作人员应严格按照相关标准和规范进行操作，确保施工过程的安全性。

例如，在挖掘或开挖沟槽前，要进行必要的勘察和检测，了解地下情况并采取相应的措施。

在沟槽开挖时，要设置必要的支撑和防护设施，防止沟槽坍塌事故的发生。

在电缆敷设结束后，要及时清理施工场地，确保没有留下隐患和安全风险。

最后，保证电缆的标识和记录。

在电缆埋地敷设过程中，要对每根电缆进行准确的标识和记录。

包括电缆的型号、规格、长度以及敷设位置等重要信息都需要进行详细记录，以便今后的检修和维护工作。

同时，还要设置标识牌和警示标志，提醒人们在施工过程中注意电缆位置，避免对电缆造成损坏。

综上所述，电缆埋地规范对确保电缆敷设过程中的安全和可靠性起着重要的作用。

只有遵循相关规范和标准，采取适当的措施和方法，才能为电缆的稳定运行提供良好的保障。

工作人员应加强培训和学习，提高技术水平，做好电缆埋地工程的施工管理和质量控制。

同时，还要加强对现场施工人员的监督和检查，确保施工过程的安全可靠。

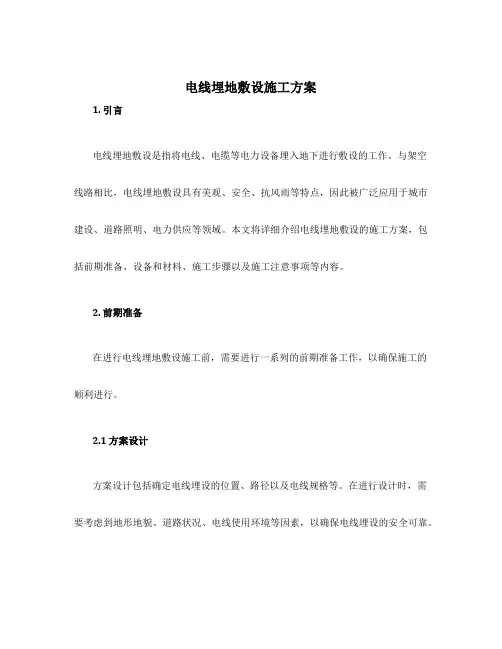

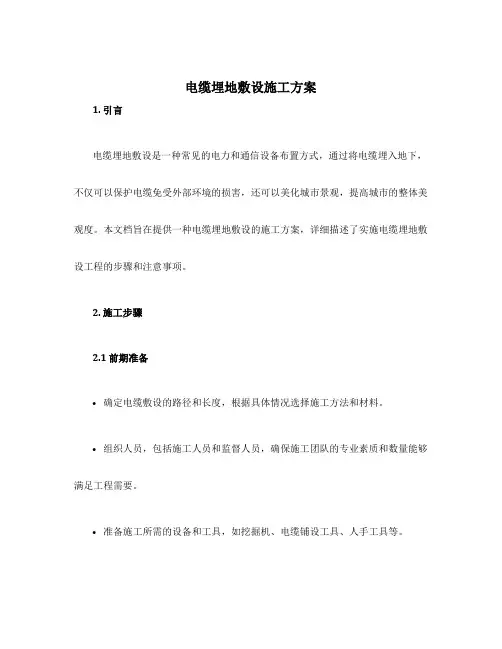

电线埋地敷设施工方案1. 引言电线埋地敷设是指将电线、电缆等电力设备埋入地下进行敷设的工作。

与架空线路相比，电线埋地敷设具有美观、安全、抗风雨等特点，因此被广泛应用于城市建设、道路照明、电力供应等领域。

本文将详细介绍电线埋地敷设的施工方案，包括前期准备、设备和材料、施工步骤以及施工注意事项等内容。

2. 前期准备在进行电线埋地敷设施工前，需要进行一系列的前期准备工作，以确保施工的顺利进行。

2.1 方案设计方案设计包括确定电线埋设的位置、路径以及电线规格等。

在进行设计时，需要考虑到地形地貌、道路状况、电线使用环境等因素，以确保电线埋设的安全可靠。

2.2 地质勘察进行地质勘察是为了了解施工区域的地质结构、土壤条件以及地下管线等情况。

通过地质勘察可以预先判断施工中可能遇到的问题，并采取相应的措施予以解决。

2.3 材料采购根据方案设计确定的电线规格，购买所需的电线材料。

除了电线以外，还需要购买一些辅助材料，如电缆槽、护套管、电缆接头等。

3. 设备和材料电线埋地敷设所需的设备和材料包括：•掘土机：用于挖掘地面，清理施工区域。

•电缆槽：用于放置电线或电缆，保护电线不受外力破坏。

•电线：根据方案设计确定的规格选择合适的电线。

•护套管：在电线进入建筑物或其他设施时使用，起到保护作用。

•接头盒：连接电缆的接头，起到固定和保护作用。

•排水设备：保证施工区域的排水畅通。

4. 施工步骤4.1 地面清理和土方开挖在施工前，需要清理施工区域的杂物，确保施工区域整洁。

然后，使用掘土机进行土方开挖，开挖深度根据电线埋设的要求而定，通常为60-80厘米。

4.2 电缆槽的安装电缆槽的安装是将电线埋入地下的重要步骤。

首先，在电缆槽的底部填充一层细沙，然后将电线放置在电缆槽内，并用砂土覆盖电线，确保电线埋设平整。

4.3 接头盒的安装接头盒是连接电缆的接头，起到固定和保护作用。

在电缆槽中设置适当的接头盒，将电线连接到接头盒上，然后固定接头盒，确保接头不受外力破坏。
