电缆敷设规范..

电缆敷设规范要求电缆敷设是建设工程中一个非常重要的环节，它直接关系到电力系统的安全稳定运行。

为了确保电缆敷设的质量和效果，需要按照一定的规范要求进行操作。

本文将详细介绍电缆敷设的规范要求。

一、敷设前的准备工作1. 施工前需仔细研究建筑工程的总图和分部图，了解敷设部位的结构和周围环境，确保敷设过程中不会影响其他设备和构筑物的正常运行。

2. 对于敷设沉管或隧道中的电缆，需要进行地质勘察，确保敷设的稳定性和安全性。

3. 准备好所需的电缆材料，并进行必要的测试和检查，确保电缆的质量符合标准要求。

二、敷设过程中的规范要求1. 在敷设过程中，应确保工地清洁整洁，避免杂物和尘土进入电缆敷设区域，以免影响电缆的绝缘性能和导电性能。

2. 在敷设过程中，应根据电缆的类型和规格，选择合适的敷设方法和工具，确保电缆的敷设质量和安全性。

3. 对于埋地敷设的电缆，应根据规范要求进行保护措施，如敷设保护管或进行包裹防护等，以避免电缆被外界物体损坏。

4. 在敷设过程中，应根据电缆的规格和使用要求，合理布置电缆的弯曲半径，避免电缆在弯曲处受到过大的应力，导致电缆损坏。

5. 在敷设过程中，应采取适当的措施来防止电缆断裂，如用防护管进行包覆或在易损部位设置保护套管等。

6. 敷设电缆时，应确保电缆的纵向拉力和侧向压力不超过规范要求，以避免电缆受到过大的应力和变形，影响电缆的导电性能。

三、敷设完成后的验收标准1. 完成电缆敷设后，应进行电缆的外观检查，确保电缆表面无明显破损和损伤。

2. 对于有绝缘层的电缆，应进行绝缘电阻测试，确保其绝缘电阻符合规范要求。

3. 对于埋地敷设的电缆，应进行绝缘电阻和绝缘击穿测试，以确保电缆在地下环境中的绝缘性能。

4. 完成电缆敷设后，应对敷设区域进行整理和清理，确保没有遗留杂物和危险物。

5. 后续工程的施工人员应能够顺利访问和维护敷设好的电缆，没有阻碍和困难。

综上所述，电缆敷设规范要求是确保电缆敷设质量的基础。

电缆敷设施工工艺规范引言本文档旨在为电缆敷设施工提供一套工艺规范，以确保电缆敷设过程的安全性和有效性。

敷设电缆是电力行业中常见的任务，正确的敷设工艺能够保证电缆的稳定性和可靠性。

施工前准备施工前应进行详细的分析和策划，包括以下步骤：- 确定敷设电缆的类型和规格；- 对施工地点进行勘察，评估地形和环境条件；- 编制电缆敷设计划，确定敷设路径和工期；- 准备所需的材料和设备，包括电缆、保护管道、连接器等。

施工工艺要求1. 地下电缆敷设：- 选择合适的敷设深度，确保电缆安全埋设；- 在敷设过程中，应定期检查电缆的外观和绝缘情况；- 敷设电缆时，应避免与其他地下管道和设施相互干扰。

2. 室内电缆敷设：- 在室内敷设电缆时，应遵循电缆通道的设计和安装要求；- 保持电缆的弯曲半径，避免过度弯曲导致电缆损坏；- 使用合适的固定装置，确保电缆固定牢固且不松动。

3. 电缆连接和终端处理：- 电缆连接应采用专业的连接器和接头，并按照相关标准进行连接；- 终端处理应注意保护电缆绝缘层，避免损坏和湿气侵入；- 使用合适的封装材料和方法，确保终端连接处的可靠性和稳定性。

施工安全注意事项在电缆敷设过程中，应遵守以下安全规定：- 确保施工人员具备相关的电气安全知识和技能；- 使用安全可靠的工具和设备，避免因设备故障导致事故；- 维持工作区域的整洁和有序，减少意外风险；- 遵循防火和防爆的要求，尤其是在易燃易爆场所的施工。

施工验收和质量控制完成电缆敷设后，应进行详细的验收和质量控制，确保敷设质量符合要求：- 对敷设电缆进行外观和绝缘等方面的检查；- 测试电缆的电气性能，如电阻、绝缘电阻等；- 记录和报告敷设质量，及时处理发现的问题和缺陷。

结论本文档提供了一套简洁而有效的电缆敷设施工工艺规范，涵盖了施工前准备、施工工艺要求、施工安全注意事项以及施工验收和质量控制等方面。

在进行电缆敷设工作时，施工人员应遵循这些规范，确保敷设的电缆安全可靠，符合相关标准和要求。

5 电缆敷设5.1 一般规定5.1.1电缆的路径选择，应符合下列规定：1应避免电缆遭受机械性外力、过热、腐蚀等危害。

2满足安全要求条件下，应保证电缆路径最短。

3应便于敷设、维护。

4宜避开将要挖掘施工的地方。

5充油电缆线路通过起伏地形时，应保证供油装置合理配置。

5.1.2电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。

电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。

对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。

5.1.3同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。

当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。

在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。

2支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。

3同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。

5.1.4同一层支架上电缆排列的配置，宜符合下列规定：1控制和信号电缆可紧靠或多层叠置。

2除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。

3除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。

5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。

未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。

5.1.6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：1使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。

薀5 电缆敷设羆5.1 一般规定羃5.1.1 电缆的路径选择，应符合下列规定：肀1 应避免电缆遭受机械性外力、过热、腐蚀等危害。

羁2 满足安全要求条件下，应保证电缆路径最短。

蚈3 应便于敷设、维护。

羅4 宜避开将要挖掘施工的地方。

膀5 充油电缆线路通过起伏地形时，应保证供油装置合理配置。

肇5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。

膆电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。

对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20 倍计算。

螄，若在同一侧的多层支架上敷设，应符合下列规定：芀1 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。

蒈当水平通道中含有35kV 以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。

袈在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。

薃2 支架层数受通道空间限制时，35kV 及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。

薄3 同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。

衿5.1.4 同一层支架上电缆排列的配置，宜符合下列规定：莆1 控制和信号电缆可紧靠或多层叠置。

薆2 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。

蚃3除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。

芀5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。

肇未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。

莅5.1.6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：螃1使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。

5 电缆敷设5.1 一般规定5.1.1电缆的路径选择，应符合下列规定：1应避免电缆遭受机械性外力、过热、腐蚀等危害。

2 满足安全要求条件下，应保证电缆路径最短。

3 应便于敷设、维护。

4 宜避开将要挖掘施工的地方。

5 充油电缆线路通过起伏地形时，应保证供油装置合理配置。

5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。

电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。

对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。

5.1.3同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。

当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。

在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。

2 支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。

3 同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。

5.1.4同一层支架上电缆排列的配置，宜符合下列规定：1 控制和信号电缆可紧靠或多层叠置。

2 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。

3 除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。

5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。

未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。

5.1.6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：1 使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。

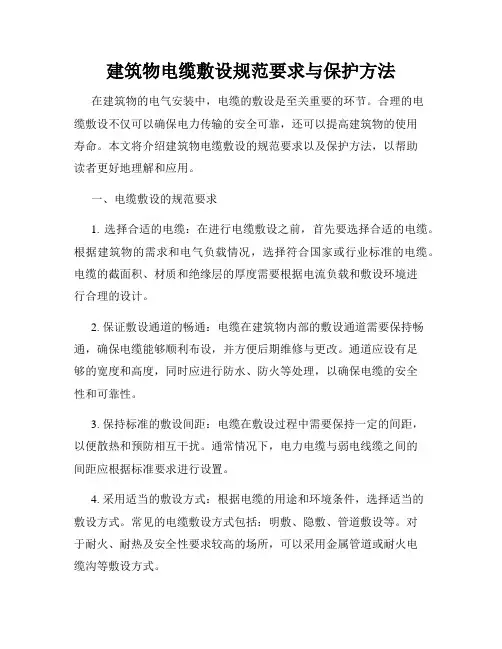

建筑物电缆敷设规范要求与保护方法在建筑物的电气安装中，电缆的敷设是至关重要的环节。

合理的电缆敷设不仅可以确保电力传输的安全可靠，还可以提高建筑物的使用寿命。

本文将介绍建筑物电缆敷设的规范要求以及保护方法，以帮助读者更好地理解和应用。

一、电缆敷设的规范要求1. 选择合适的电缆：在进行电缆敷设之前，首先要选择合适的电缆。

根据建筑物的需求和电气负载情况，选择符合国家或行业标准的电缆。

电缆的截面积、材质和绝缘层的厚度需要根据电流负载和敷设环境进行合理的设计。

2. 保证敷设通道的畅通：电缆在建筑物内部的敷设通道需要保持畅通，确保电缆能够顺利布设，并方便后期维修与更改。

通道应设有足够的宽度和高度，同时应进行防水、防火等处理，以确保电缆的安全性和可靠性。

3. 保持标准的敷设间距：电缆在敷设过程中需要保持一定的间距，以便散热和预防相互干扰。

通常情况下，电力电缆与弱电线缆之间的间距应根据标准要求进行设置。

4. 采用适当的敷设方式：根据电缆的用途和环境条件，选择适当的敷设方式。

常见的电缆敷设方式包括：明敷、隐敷、管道敷设等。

对于耐火、耐热及安全性要求较高的场所，可以采用金属管道或耐火电缆沟等敷设方式。

5. 安全接地：在电缆敷设过程中，必须保证电缆的安全接地。

使用专用的接地线和接地装置，确保电缆系统的导电部分与大地之间有良好的接地连接，避免电气设备出现漏电和电击等问题。

二、电缆敷设的保护方法1. 防水防潮：建筑物内部存在大量的水源和湿气，电缆容易受到水分的侵蚀，导致电气事故和设备损坏。

因此，在电缆敷设过程中，要采取相应的防水防潮措施，如使用防水电缆、敷设防水管道、设置防潮层等。

2. 防火防热：建筑物是复杂的热源环境，电缆容易受到高温、火灾的影响而损坏。

为了保护电缆的安全性，可以在电缆的敷设通道中设置防火墙、防火门等防火设施。

同时，在高温环境下，选择耐高温的电缆材料可以有效阻止电缆的老化和损坏。

3. 避免机械损伤：在电缆敷设过程中，需避免机械力对电缆造成各种损伤。

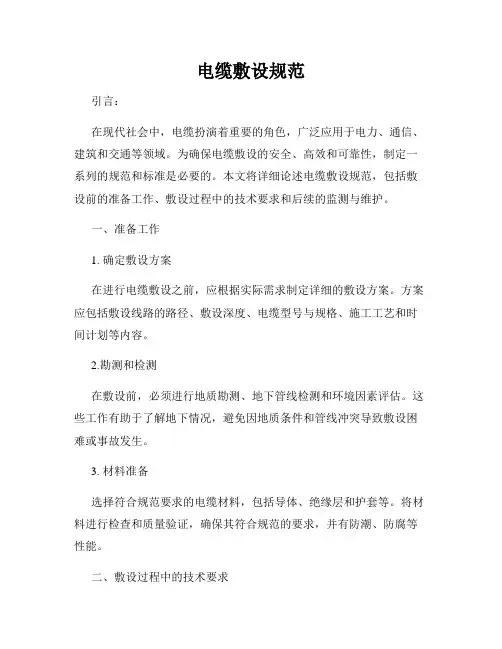

电缆敷设规范引言：在现代社会中，电缆扮演着重要的角色，广泛应用于电力、通信、建筑和交通等领域。

为确保电缆敷设的安全、高效和可靠性，制定一系列的规范和标准是必要的。

本文将详细论述电缆敷设规范，包括敷设前的准备工作、敷设过程中的技术要求和后续的监测与维护。

一、准备工作1. 确定敷设方案在进行电缆敷设之前，应根据实际需求制定详细的敷设方案。

方案应包括敷设线路的路径、敷设深度、电缆型号与规格、施工工艺和时间计划等内容。

2.勘测和检测在敷设前，必须进行地质勘测、地下管线检测和环境因素评估。

这些工作有助于了解地下情况，避免因地质条件和管线冲突导致敷设困难或事故发生。

3. 材料准备选择符合规范要求的电缆材料，包括导体、绝缘层和护套等。

将材料进行检查和质量验证，确保其符合规范的要求，并有防潮、防腐等性能。

二、敷设过程中的技术要求1. 施工现场管理施工现场应设置明显的警示标志，限制非工作人员进入。

施工现场应保持清洁、整齐，并按照规划进行标识，避免出现混乱。

2. 挖槽和铺设电缆挖槽应按照设计要求进行，并保证槽底平直、宽度与深度合理。

电缆应整齐摆放，避免交叉和弯曲。

电缆的张力应适度，不得超过规定的范围。

3. 弯曲半径和接头处理电缆弯曲半径应符合规范要求，避免超过允许范围。

接头处理应在符合规格和操作要求的条件下进行，确保接头的质量可靠。

4. 导体焊接和绝缘处理导体的焊接应严格按照规范进行，确保接触面充分焊接并防止冷焊。

绝缘层应整齐、完整，符合规范的绝缘厚度要求。

三、监测与维护1. 施工完成后的电缆测试完成敷设后，对电缆进行电器测试，检查电阻、绝缘电阻和局部放电等指标是否符合要求。

测试结果必须记录并妥善保存。

2. 电缆的保护和维护为了确保电缆的长期稳定运行，应采取适当的保护和维护措施。

对于埋地敷设的电缆，应设置防水、防护层和防腐层，以防止湿气、腐蚀等因素对电缆造成损害。

3. 定期巡检与维护定期对电缆进行巡检和维护，检查电缆的绝缘状况、接头连接是否松动、外部环境是否存在损害等。

电缆敷设规范要求
电缆敷设规范是全面规定电缆的敷设方式和要求的标准，它要求电缆敷设工作必须按照规范要求进行。

为了保证电缆工程质量，在安装电缆之前，应当严格按照电缆敷设规范要求进行，以确保电缆敷设质量满足要求并能发挥设计功能。

一、电缆敷设前应进行调验
1、首先仔细检查电缆外观和特性，包括规格、型号、颜色、外观尺寸、绝缘厚度等；
2、检查电缆的连接头，接线端子的选择，电缆的机械连接强度；
3、检查电缆的绝缘性能，包括抗耐压、绝缘电阻、耐热电阻、耐水压等性能；
4、根据工程条件，估算电缆敷设所需时间及人员配备。

二、绘制电缆敷设方案
1、根据实际情况，预留准备电缆敷设的支架、桥架和其他相关设备；
2、明确电缆的敷设路径，妥善处理拐角处的绑扎、护缆板等；
3、拟定电缆的接线方式，以确保电缆的长度、及各部位的接线形式；
4、确定电缆的敷设深度，以保证敷设安全及不耽误正常使用。

三、施工安全
1、电缆敷设期间应当加强施工现场的安全管理，避免由于疏忽给施工人员带来危险；
2、必要时应当做好电缆敷设对周围的环境影响的防护，减少不必要的人身伤害和财产损失；
3、确保电缆敷设符合安全技术标准要求，并严格执行安全护照上的安全规定，以确保电缆敷设质量。

以上就是关于电缆敷设规范的要求，电缆敷设规范要求清晰完整，
使用者要按照规范要求进行电缆敷设，以确保其质量，并严格执行相关安全规定，以防止出现意外伤害及财产损失。

电缆敷设规范电缆敷设规范电缆作为传输电能的重要元素，在现代化建设中起到了至关重要的作用。

电缆的敷设是电力工程建设中非常重要的环节，必须按照标准进行规范化操作。

本文将介绍电缆敷设规范的相关知识。

一、电缆敷设的分类1.地下电缆敷设地下电缆敷设是指把电缆埋藏在地下进行电力传输的方法。

进行地下电缆敷设时，必须确保地下环境的稳定性和可靠性，以维护电缆敷设的安全性和耐用性。

地下电缆敷设的主要步骤是：选择地下道路的路径；进行地面的勘探，了解石头、岩层、地下排水和管道等情况；按照设计方案进行挖掘和安装电缆。

在电缆敷设过程中，还需要注意电缆的安全保护和固定，避免电缆被机械损伤和破坏。

2.架空电缆敷设架空电缆敷设是把电缆安装在高高的杆子上，进行电力传输的传输方法。

架空电缆敷设是经济性比较高的一种传输方式，可以适用于各种地形和环境条件下的电力传输。

架空电缆敷设的主要步骤是：确定杆塔的位置和高度；挖掘基坑，安装基础；安装杆塔；悬挂电缆；进行相应的电缆安全保护和固定。

二、电缆敷设的规范化要求1.地下垫层地下垫层是指埋在地下的电缆底部，通常采用铁路碴石、沙、砾石、花岗岩等。

地下垫层应该与地面的其他结构相同，能够保证电缆在地下的稳定性和可靠性。

2.电缆敷设的弯曲半径电缆在敷设过程中，必须要考虑到电缆的弯曲半径。

对于不同类型的电缆，在敷设和弯曲的半径上也不同。

在进行电缆敷设和弯曲的时候，必须按照相关的要求进行操作。

3.敷设的距离和高度要求在进行电缆敷设时，必须要考虑到电缆的距离和高度要求。

在电缆的敷设过程中，必须要确保电缆之间的距离和高度符合要求。

4.电缆接头的规范电缆接头是指电缆之间的连接。

进行电缆接头时，必须按照规范进行操作，以确保电缆之间的连接可靠性和稳定性。

电缆接头的制作必须按照相关的工艺流程进行，以确保接头的质量。

5.电缆安全保护电缆作为电力传输的重要元素，其安全保护需要引起足够重视。

在进行电缆敷设过程中，必须要考虑到电缆的安全保护，使用专门的电缆保护材料进行电缆的固定和保护。

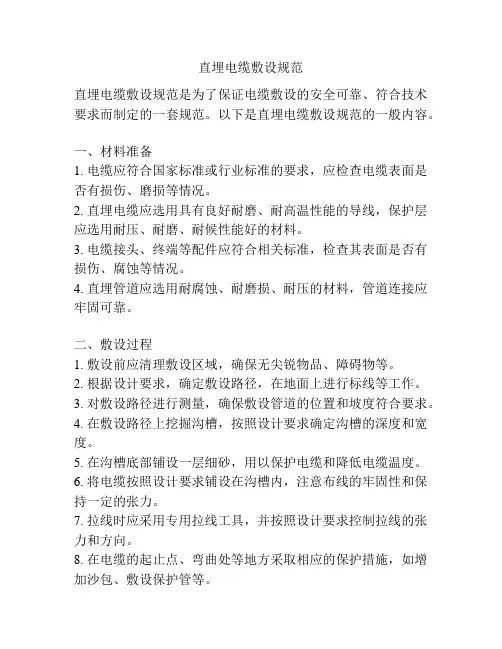

直埋电缆敷设规范直埋电缆敷设规范是为了保证电缆敷设的安全可靠、符合技术要求而制定的一套规范。

以下是直埋电缆敷设规范的一般内容。

一、材料准备1. 电缆应符合国家标准或行业标准的要求，应检查电缆表面是否有损伤、磨损等情况。

2. 直埋电缆应选用具有良好耐磨、耐高温性能的导线，保护层应选用耐压、耐磨、耐候性能好的材料。

3. 电缆接头、终端等配件应符合相关标准，检查其表面是否有损伤、腐蚀等情况。

4. 直埋管道应选用耐腐蚀、耐磨损、耐压的材料，管道连接应牢固可靠。

二、敷设过程1. 敷设前应清理敷设区域，确保无尖锐物品、障碍物等。

2. 根据设计要求，确定敷设路径，在地面上进行标线等工作。

3. 对敷设路径进行测量，确保敷设管道的位置和坡度符合要求。

4. 在敷设路径上挖掘沟槽，按照设计要求确定沟槽的深度和宽度。

5. 在沟槽底部铺设一层细砂，用以保护电缆和降低电缆温度。

6. 将电缆按照设计要求铺设在沟槽内，注意布线的牢固性和保持一定的张力。

7. 拉线时应采用专用拉线工具，并按照设计要求控制拉线的张力和方向。

8. 在电缆的起止点、弯曲处等地方采取相应的保护措施，如增加沙包、敷设保护管等。

9. 完成电缆的敷设后，填补沟槽，然后进行地面平整和美化工作。

三、验收与管理1. 在敷设完电缆后，应由专业人员进行验收，检查电缆的敷设情况、接头的质量等。

2. 应编制电缆敷设档案，记录电缆的类型、规格、敷设位置和方法等信息。

3. 定期进行巡查和维护，及时发现和处理电缆敷设中出现的问题，确保敷设的质量和运行的安全性。

4. 如果需要进行修复或更换电缆时，应按照相关规范进行操作，并更新相关档案。

以上就是直埋电缆敷设规范的一般内容，通过遵循这些规范，可以保证直埋电缆的敷设质量和安全可靠。

电线电缆敷设规范要求电线电缆的敷设对于电力工程和建筑工程来说是非常重要的一环。

正确的电线电缆敷设能够确保电力传输的安全和效率，同时也能延长电线电缆的使用寿命。

本文将介绍电线电缆敷设的规范要求。

一、敷设前准备在进行电线电缆敷设之前，需要做好以下准备工作：1. 阅读并熟悉电线电缆产品的相关说明书，了解其特性和敷设方法；2. 清理敷设区域，确保没有尖锐物体、湿润等可能导致电线电缆受损的因素；3. 使用适当的工具和设备来进行敷设，比如钳子、扳手、电切割机等。

二、敷设过程1. 确定敷设路线：根据设计图纸和相关规范要求，确定电线电缆的敷设路线，并在敷设区域做好标记。

2. 敷设方式：根据电线电缆的特性和要求，选择合适的敷设方式，包括明敷和暗敷两种方式。

明敷是指将电线电缆直接暴露在外部环境中，适用于室内或者可视区域的敷设。

暗敷是指将电线电缆安装在管道、槽道等内部，适用于需要保护电线电缆的情况。

3. 敷设间距：根据电线电缆的额定电流、敷设环境和规范要求，确定合适的敷设间距。

4. 弯曲半径：根据电线电缆的型号和规范要求，确定合适的弯曲半径。

电线电缆在敷设过程中，需要避免出现大角度弯曲或者过小的弯曲半径，以免损坏导线或绝缘层。

5. 固定和保护：在必要的位置，使用固定卡夹、保护管或者绑扎带等物品来固定和保护电线电缆，防止其发生移位、弯曲和损坏。

三、敷设后验收敷设完成后，需要进行验收工作，以确保敷设质量达到规范要求。

1. 检查外观质量：检查电线电缆是否存在破损、剥落、变形等情况，是否符合规范要求。

2. 测试电气性能：使用合适的电气测试仪器，对电线电缆的电气性能进行测试，比如电阻测试、绝缘电阻测试等。

3. 记录和归档：对敷设过程进行记录和归档，包括敷设路线、敷设方式、敷设间距等信息。

四、常见问题及解决方法在电线电缆敷设过程中，可能会出现一些常见问题，下面列举几个并给出解决方法：1. 敷设间距不均匀：根据规范要求重新测量和调整敷设间距。

电缆直接埋地敷设规范1、直接埋在地下的电缆，⼀般适⽤铠装电缆 2、挖掘的沟底必须时松软的⼟层，没有⽯块或其他硬质杂物，否则，应铺以100mm厚的软⼟或砂层。

电缆周围的泥⼟不应含有腐蚀电缆⾦属包⽪的物质（酸碱液体、⽯灰、炉渣、腐植质和有害物渣滓等），否则，应予以清除和换⼟。

埋深不应⼩于0.7m（在严寒地区，电缆应敷设在冰冻层以下）。

3、电缆敷设完毕，上⾯应铺以100mm厚的软⼟或细砂，然后盖上混凝⼟保护板，覆盖宽度应超过电缆直径两侧以外各50mm。

在⼀般情况下，也可⽤砖代替混凝⼟保护板。

4、电缆中间接头盒外⾯应有⽣铁或混凝⼟保护盒。

若周围介质对电缆有腐蚀作⽤，或地下经常有⽔并在冬季可能冰冻，在保护盒内应柱满沥青。

5、电缆接头下⾯必须垫以混凝⼟基础板，其长度应伸出保护盒两端约600-700mm。

电缆⾃⼟沟引进隧道、⼊孔和建筑物时，应穿在管中、管⼝应予以堵塞，以防漏⽔。

6、电缆相互交叉，与⾮热⼒管道和沟道交叉，以及穿越公路和墙壁时，都应穿在保护管中。

保护管长度应超出交叉点前后1m，交叉净距不得⼩于250mm，保护管内径不得⼩于电缆外径的1.5倍。

7、电缆与建筑物平⾏距离应⼤于0.6m，与电感应保持0.6m距离，与排⽔明沟距离应⼤于1m，与热⼒管道平⾏距离为2m（⾮热⼒管道为1m），与树⽊的距离为1.5m。

8、⽆铠装电缆从地下引出地⾯时，⾼度1.8m及以下部分，应采⽤⾦属管或保护罩保护，以防机械⼒损伤（电⽓专⽤间除外）。

9、铠装电缆的⾦属外⽪两端应可靠接地，接地电阻不应⼤于10Ω。

10.、在电缆通过的⽆永久性建筑物的地点，应埋设标桩，接头与转弯处也应埋设电缆标桩。

责任编辑：苏雪冰。

电缆敷设要求要求规范(全面1.施工准备在进行电缆敷设之前，需要进行充分的施工准备工作。

首先，要查看设计图纸和相关规范，了解电缆的型号、规格、敷设方式等信息。

其次，要对敷设线路进行勘测和检测，了解施工现场的地质情况、电磁环境等因素，以确定合适的敷设方式和方案。

2.施工组织及管理电缆敷设需要合理的施工组织和管理，确保施工过程中的顺利进行。

施工要求对施工人员进行合理分工，明确各自的责任和权限，并按照一定的作业流程进行工作。

同时，要做好现场安全管理，保证施工现场的安全和良好秩序。

并配备必要的施工设备和工具，以确保施工质量。

3.电缆敷设方式选择根据不同的敷设需求，可以选择合适的电缆敷设方式。

常见的敷设方式包括地下敷设、架空敷设、盘绕敷设等。

在选择敷设方式时，要考虑到线路的环境条件、使用要求、造价等因素，并遵循相关规范的要求。

4.线路布线规范在电缆敷设过程中，要按照合适的线路布线规范进行布置。

首先，要根据设计图纸确定电缆的敷设路径和走向，避免与其他线路或设备发生交叉或干扰。

其次，在布线时要注意排列的合理性，保证电缆的安全和通畅。

同时，要确保电缆的保护层和绝缘层完好，避免受到物理或化学损害。

5.电缆敷设施工质量要求电缆敷设施工质量要求包括电缆的敷设方式、敷设深度、固定方式等。

在敷设电缆时，要保证敷设的准确性和牢固性，避免电缆产生滑移或松动。

此外，要确保电缆的导体与接头的连接质量，避免产生接触不良或过热等问题。

同时，要按照规范要求进行电缆的测试和验收，确保电缆的质量和可靠性。

综上所述，电缆敷设要求涉及到施工准备、施工组织及管理、敷设方式选择、线路布线规范和施工质量要求等方面。

只有按照规范要求进行电缆敷设，才能保证电缆的质量和可靠性，提高电力设备的使用效果。

电气设备电缆敷设的规范要求电气设备的电缆敷设是电力工程建设中的重要环节，它关系到电力系统的正常运行和安全性。

为了保证电缆敷设的质量，减少故障的发生，有一系列的规范要求需要遵循。

本文将介绍电气设备电缆敷设的规范要求。

一、敷设前准备工作在进行电缆敷设前，需要进行一系列的准备工作。

首先，要进行线路勘察，确定敷设线路的具体情况，包括地形、障碍物、距离等因素。

其次，要对电缆进行检验，确保电缆的质量合格，没有任何损坏。

同时，需要制定详细的敷设方案，包括材料的配置、工作流程的规划等。

二、敷设过程中的要求1. 环境要求在电缆敷设的过程中，要确保敷设环境的干燥、清洁和通风良好。

避免电缆受到湿气、灰尘等污染物的影响。

同时，要避免与其他设备或杂物发生碰撞，保证线路的安全性。

2. 敷设方式电缆的敷设方式有直埋、管道敷设、架空敷设等多种形式。

不同的敷设方式有特定的规范要求。

在选择敷设方式时，要根据具体情况合理选择，并遵循相应的规范。

3. 弯曲半径电缆的弯曲半径也是一项重要的规范要求。

过小的弯曲半径会导致电缆的损坏和性能下降。

因此，在敷设过程中，必须按照规范要求进行弯曲半径的控制，确保电缆的安全性和可靠性。

4. 固定和支撑为了保证电缆的稳定性，敷设过程中需要进行固定和支撑。

固定和支撑的方法有多种，可以使用槽底固定、吊架固定等方式，根据具体情况选择合适的方法进行固定和支撑。

5. 标记和记录在电缆敷设完成后，需要进行标记和记录工作。

通过标记和记录，可以方便后续的维护工作和故障排查。

标记和记录的内容包括电缆的型号、规格、敷设日期等信息。

三、验收和维护完成电缆的敷设后，需要进行验收工作。

验收的内容包括电缆敷设的质量和安全性。

通过验收，可以确保电缆敷设符合规范要求，并能够正常运行。

同时，为了保持电缆的良好状态，还需要进行定期的维护工作，包括检查、清洁和修复等。

结语电气设备电缆敷设的规范要求对于保证电力系统的正常运行和安全性至关重要。

电缆埋地敷设规范电缆埋地敷设规范是指在地下进行电缆敷设时需要遵循的一系列标准和规定，旨在确保电缆的安全和可靠性。

以下是电缆埋地敷设规范的一些重要内容。

1. 敷设路径选择：选择电缆敷设的路径时，应尽量避免选择有固定建筑物、道路和其他地下设施的区域。

如果必须经过这些区域，则应与相关单位协商，并根据实际情况采取措施保护电缆。

2. 敷设深度：电缆敷设时，应严格按照设计要求确定的埋地深度进行敷设。

一般情况下，低压电缆的埋地深度应大于等于0.7m，中压电缆的埋地深度应大于等于1.0m，高压电缆的埋地深度应大于等于1.2m。

3. 敷设方式：电缆可以采用单独敷设或并列敷设的方式。

单独敷设是指将一条电缆独立地埋设于地下，适用于较小规模的敷设。

并列敷设是指多条电缆在同一沟槽或管道内并排敷设，适用于较大规模的敷设。

4. 敷设沟槽或管道：电缆敷设时，应预先挖掘沟槽或安装管道。

沟槽或管道的尺寸应根据电缆的数量和规格确定，以保证电缆敷设的顺利进行。

沟槽或管道的底部应平整，光滑，无锐角，并应清理干净，确保电缆的安全。

5. 电缆保护：在电缆敷设完毕后，应采取相应的保护措施，避免电缆受到外力或者环境因素的损坏。

常见的保护方式包括：使用保护管进行包裹，采取防水措施，安装标识牌等。

6. 弯曲半径：电缆在敷设过程中存在一定的弯曲半径要求。

弯曲半径主要是指电缆在弯曲部位的外侧弯曲半径，其大小根据电缆的规格和类型有所不同。

一般情况下，电缆的弯曲半径应大于等于电缆直径的10倍。

7. 测试和验收：电缆敷设完毕后，应进行相应的测试和验收。

测试内容包括电阻测试、绝缘测试等，以验证电缆的质量和安全性。

验收人员应具备相应的资格和经验，对测试结果进行评估，并出具相应的测试报告。

以上是电缆埋地敷设规范的一些基本要点，通过遵守这些规范，可以提高电缆的可靠性，降低维修和事故的发生率。

对于电缆敷设工作人员来说，遵守规范是保障工作安全和质量的重要保证。

电力电缆敷设规范电力电缆敷设规范是指在建设、维护和运营电力系统时，按照一定的标准和要求进行电力电缆敷设的行为和工作。

以下是一些常见的电力电缆敷设规范：1. 安全规范：在电力电缆敷设过程中，必须遵守相关的安全规范，如穿戴必要的安全防护装备、遵守安全操作流程等，以确保人员的安全。

在敷设过程中，应当避免与其他人员和设备的交叉作业，定期检查电缆的绝缘状态和接地情况。

2. 敷设路径规范：电力电缆应按照规定的路径进行敷设，避免与其他管线和设备相互干扰。

在敷设过程中，应避免在电缆下铺设其他管线，以免对电缆产生压力或磨损。

3. 敷设深度规范：电力电缆敷设的深度应符合相关的要求，通常情况下，电缆敷设的深度应不小于1.2米，以保护电缆免受外力的损害。

4. 敷设环境规范：应选择干燥、通风的敷设环境，避免在潮湿和易受污染的区域进行敷设。

对于敷设地下的电缆，应保证敷设沟槽的排水畅通，避免水淹。

5. 弯曲半径规范：在电力电缆敷设的过程中，应确保电缆的弯曲半径不小于规定的数值。

一般情况下，电缆的弯曲半径应大于电缆本身直径的10倍以确保其电气性能。

6. 敷设工艺规范：电力电缆的敷设应采用适当的工艺，包括敷设沟槽或管道、敷设保护层、安装绝缘套管等。

敷设时应注意避免电缆损坏或扭曲，确保电缆的电气性能和使用寿命。

7. 接地规范：电力电缆敷设过程中，要确保电缆的接地良好，以保证电缆的安全性能。

接地电阻应符合相关的要求，在敷设过程中应定期检查接地状态。

8. 标签和记录规范：在电力电缆敷设完成后，应进行标签和记录。

标签应明确电缆的位置、功能和规格，记录应包括电缆敷设的日期、敷设人员和质量检验等信息，以便后期维护和管理。

以上是一些常见的电力电缆敷设规范，不同地区和不同项目可能会有针对性的规范和要求，可以根据实际情况进行灵活调整。

最重要的是确保电缆敷设的安全可靠和经济合理。

直埋电缆敷设规范直埋电缆敷设是指将电缆直接埋入土壤中，以避免电缆受到机械损伤和外界环境的影响，保证电缆的正常运行和使用寿命。

下面是直埋电缆敷设的规范：1. 施工前准备（1）事先了解敷设地段的土质、地下管线、地形地貌等情况，选择合适的敷设方案。

（2）确定通信电缆的类型、规格、长度等参数。

（3）准备好所需工具和设备，检查设备的完好性。

2. 敷设路径（1）根据设计要求确定敷设路径，并标记出来。

（2）避免穿越高压导线、管道等有危险的区域。

（3）避免穿越河流、湖泊等水域，应选择安全的敷设路径。

3. 挖槽（1）按照设计要求对敷设路径进行挖槽，挖槽的宽度应略大于电缆外径。

（2）槽底应平整、无杂物，并保持一定的坡度以方便排水。

（3）槽壁应平整光滑，避免存在锋利物划伤电缆。

4. 敷设电缆（1）在电缆敷设前，应对电缆进行检查，包括外观、绝缘层、金属护套等是否有损坏。

（2）保证电缆的一段固定不动，然后在敷设过程中轻轻拉紧电缆，保持适当的张力。

（3）电缆敷设完毕后，应进行标记并做好记录。

5. 覆土（1）将电缆埋入土中，覆盖土的厚度应符合设计要求。

（2）覆土应均匀，不得有大块的硬土和石块，以免损伤电缆。

（3）保证覆土的均匀压实，避免结块和松动。

6. 路面修复（1）敷设完毕后立即对挖槽进行路面修复，保证道路的正常通行。

（2）路面修复应达到平整、光滑的要求，并保持与周围路面的一致性。

7. 安全措施（1）施工人员应穿戴好安全防护装备，确保人身安全。

（2）在敷设过程中，应注意周围环境的安全，防止影响他人的正常生活和工作。

（3）遇到各种突发情况及时停止工作，并采取相应的应急措施。

直埋电缆敷设规范的严格执行能够保证电缆的安全稳定运行，减少故障发生的可能性，提高电缆的使用寿命，并确保电缆系统的可靠性和安全性。

电力电缆敷设规范电力电缆敷设规范是为了保证电力电缆的安全可靠运行，同时提高电力系统的运行效率和维护管理水平而制定的。

下面是电力电缆敷设规范的一些主要内容。

1. 敷设前的准备工作：1.1 确定敷设区域的土质、地下水位等情况，以确定敷设的方式和条件。

1.2 制定详细的敷设方案，包括敷设路线、敷设深度、敷设方式等。

1.3 确定敷设所需的电缆类型、规格和数量，并进行充分的备货准备。

2. 敷设过程中的要求：2.1 敷设电缆时，应保持电缆的清洁，避免沾染灰尘、杂物等。

2.2 在敷设中，应注意电缆的弯曲半径和拉力，避免超过规定的限制，以防止电缆的损坏。

2.3 在电缆穿越隧道、桥梁等特殊场所时，应采用防爆、防水等特殊措施保护电缆。

2.4 敷设电缆时，应确保电缆的接头、终端等部位的保护措施得当，避免潮湿、腐蚀等因素对电缆的损害。

3. 敷设后的检测和验收：3.1 在敷设完成后，应进行电缆的试验和检测，包括绝缘阻抗、耐压测试等，来确保电缆的质量和性能达到要求。

3.2 对电缆敷设的质量和工程施工进行定期验收和检查，确保施工符合规范。

3.3 对敷设完成的电缆进行标识和记录，包括电缆编号、型号、规格、敷设日期等，以便日后的维护管理。

4. 电缆敷设的其他要求：4.1 在施工过程中，应遵守安全操作规程，保证施工人员和附近居民的安全。

4.2 在敷设过程中，应遵循环保要求，减少对环境的污染。

4.3 在敷设现场，应做好现场管理，保持整洁，并按照规定进行清理和恢复工作。

综上所述，电力电缆敷设规范是一个系统的、有条理的、细致入微的规定，旨在保证电缆的安全运行，提高电力系统的运行效率和管理水平。

只有合理执行这些规范要求，才能保证电缆敷设工程的质量和安全。

电气设备工程电缆敷设规范要求与安装技巧一、引言电气设备工程中，电缆的敷设是一项非常关键的工作。

正确的电缆敷设可以确保电气设备的正常运行和安全性。

本文将介绍电气设备工程中电缆敷设的规范要求和安装技巧。

二、电缆敷设规范要求1. 安全距离要求电缆敷设时，应与其他设备、构筑物以及其他电缆保持安全距离。

根据国家标准，电缆的敷设距离应符合以下要求：- 运行电缆与控制电缆之间的安全距离不低于200mm；- 交流电缆与直流电缆之间的安全距离不低于300mm；- 电源电缆与信号电缆之间的安全距离不低于500mm。

2. 敷设环境要求电缆敷设应在干燥、清洁、无腐蚀性气体和粉尘污染的环境中进行。

电缆敷设区域应保证通风良好，避免积水和高温等不利条件。

3. 线路布置要求- 电缆敷设应避免与其他电缆或金属管道交叉，减少干扰和电磁感应。

- 敷设长度较长的电缆应设置张力悬挂装置，保证电缆的垂直度和水平度。

4. 弯曲半径要求电缆在敷设过程中，需要遵循一定的弯曲半径要求。

根据电缆的规格和类型，应确保电缆在弯曲处不会受到损坏。

- 交流电缆的最小弯曲半径为电缆直径的6倍；- 直流电缆的最小弯曲半径为电缆直径的10倍。

三、电缆敷设的安装技巧1. 电缆预处理在进行电缆敷设前，需要对电缆进行预处理。

这包括清洁电缆表面、修剪电缆末端、固定电缆标记等。

2. 电缆敷设方向电缆敷设的方向应与电缆的走向一致，避免出现多余的弯曲和拉力。

3. 保护措施对于需要穿越墙壁或地面的电缆，应采取保护措施，如使用槽子、管道等进行保护，以防止电缆受到损坏。

4. 固定和标记敷设完成后，应对电缆进行固定和标记，以便后续的维护和管理工作。

四、总结电缆敷设是电气设备工程中的重要环节，必须按照规范要求进行。

本文介绍了电缆敷设的规范要求和安装技巧，希望能对电气设备工程人员在实践中有所帮助。

通过正确的电缆敷设，确保电气设备的正常运行和安全性。

电缆的路径选择，应符合下列规定：1 应避免电缆遭受机械性外力、过热、腐蚀等危害。

2 满足安全要求条件下，应保证电缆路径最短。

3 应便于敷设、维护。

4 宜避开将要挖掘施工的地方。

5 充油电缆路线通过起伏地形时，应保证供油装置合理配置。

电缆在任何敷设方式及其全部路径条件的上下摆布改变部位，均应满足电缆允许弯曲半径要求。

电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。

对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的 20 倍计算。

同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序罗列。

当水平通道中含有 35kV 以上高压电缆，或者为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序罗列。

在同一工程中或者电缆通道延伸于不同工程的情况，均应按相同的上下罗列顺序配置。

2 支架层数受通道空间限制时， 35kV 及以下的相邻电压级电力电缆，可罗列于同一层支架上， 1kV 及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。

3 同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。

同一层支架上电缆罗列的配置，宜符合下列规定：1 控制和信号电缆可紧靠或者多层叠置。

2 除交流系统用单芯电力电缆的同一回路可采取品字形(三叶形) 配置外，对重要的同一回路多根电力电缆，不宜叠置。

3 除交流系统用单芯电缆情况外，电力电缆相互间宜有 1 倍电缆外径的空隙。

交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。

未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。

交流系统用单芯电力电缆与公用通讯路线相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：1 使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。
