建筑工程电缆敷设要求

电缆敷设规范要求电缆敷设是建设工程中一个非常重要的环节，它直接关系到电力系统的安全稳定运行。

为了确保电缆敷设的质量和效果，需要按照一定的规范要求进行操作。

本文将详细介绍电缆敷设的规范要求。

一、敷设前的准备工作1. 施工前需仔细研究建筑工程的总图和分部图，了解敷设部位的结构和周围环境，确保敷设过程中不会影响其他设备和构筑物的正常运行。

2. 对于敷设沉管或隧道中的电缆，需要进行地质勘察，确保敷设的稳定性和安全性。

3. 准备好所需的电缆材料，并进行必要的测试和检查，确保电缆的质量符合标准要求。

二、敷设过程中的规范要求1. 在敷设过程中，应确保工地清洁整洁，避免杂物和尘土进入电缆敷设区域，以免影响电缆的绝缘性能和导电性能。

2. 在敷设过程中，应根据电缆的类型和规格，选择合适的敷设方法和工具，确保电缆的敷设质量和安全性。

3. 对于埋地敷设的电缆，应根据规范要求进行保护措施，如敷设保护管或进行包裹防护等，以避免电缆被外界物体损坏。

4. 在敷设过程中，应根据电缆的规格和使用要求，合理布置电缆的弯曲半径，避免电缆在弯曲处受到过大的应力，导致电缆损坏。

5. 在敷设过程中，应采取适当的措施来防止电缆断裂，如用防护管进行包覆或在易损部位设置保护套管等。

6. 敷设电缆时，应确保电缆的纵向拉力和侧向压力不超过规范要求，以避免电缆受到过大的应力和变形，影响电缆的导电性能。

三、敷设完成后的验收标准1. 完成电缆敷设后，应进行电缆的外观检查，确保电缆表面无明显破损和损伤。

2. 对于有绝缘层的电缆，应进行绝缘电阻测试，确保其绝缘电阻符合规范要求。

3. 对于埋地敷设的电缆，应进行绝缘电阻和绝缘击穿测试，以确保电缆在地下环境中的绝缘性能。

4. 完成电缆敷设后，应对敷设区域进行整理和清理，确保没有遗留杂物和危险物。

5. 后续工程的施工人员应能够顺利访问和维护敷设好的电缆，没有阻碍和困难。

综上所述，电缆敷设规范要求是确保电缆敷设质量的基础。

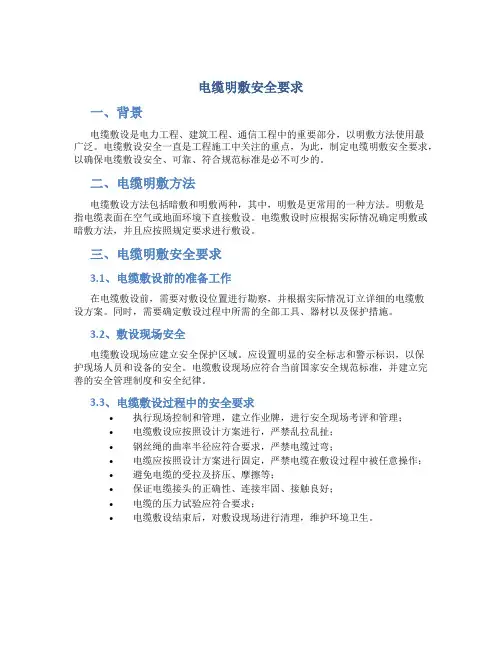

电缆明敷安全要求一、背景电缆敷设是电力工程、建筑工程、通信工程中的重要部分，以明敷方法使用最广泛。

电缆敷设安全一直是工程施工中关注的重点，为此，制定电缆明敷安全要求，以确保电缆敷设安全、可靠、符合规范标准是必不可少的。

二、电缆明敷方法电缆敷设方法包括暗敷和明敷两种，其中，明敷是更常用的一种方法。

明敷是指电缆表面在空气或地面环境下直接敷设。

电缆敷设时应根据实际情况确定明敷或暗敷方法，并且应按照规定要求进行敷设。

三、电缆明敷安全要求3.1、电缆敷设前的准备工作在电缆敷设前，需要对敷设位置进行勘察，并根据实际情况订立详细的电缆敷设方案。

同时，需要确定敷设过程中所需的全部工具、器材以及保护措施。

3.2、敷设现场安全电缆敷设现场应建立安全保护区域。

应设置明显的安全标志和警示标识，以保护现场人员和设备的安全。

电缆敷设现场应符合当前国家安全规范标准，并建立完善的安全管理制度和安全纪律。

3.3、电缆敷设过程中的安全要求•执行现场控制和管理，建立作业牌，进行安全现场考评和管理；•电缆敷设应按照设计方案进行，严禁乱拉乱扯；•钢丝绳的曲率半径应符合要求，严禁电缆过弯；•电缆应按照设计方案进行固定，严禁电缆在敷设过程中被任意操作；•避免电缆的受拉及挤压、摩擦等；•保证电缆接头的正确性、连接牢固、接触良好；•电缆的压力试验应符合要求；•电缆敷设结束后，对敷设现场进行清理，维护环境卫生。

3.4、电缆敷设后的验收完成电缆敷设后，应进行全面检查，对敷设的电缆进行检测和测试，确保敷设符合要求，符合工程设计标准。

对于检查发现的问题和不足，应及时进行整改和调整，直到符合要求。

四、结论电缆明敷是电力工程、建筑工程、通信工程中重要的一环。

为保证电缆敷设的安全、可靠、符合规范标准，在电缆敷设前，需要进行详细的准备工作，并制定电缆明敷安全要求，落实到施工中，确保敷设安全可靠。

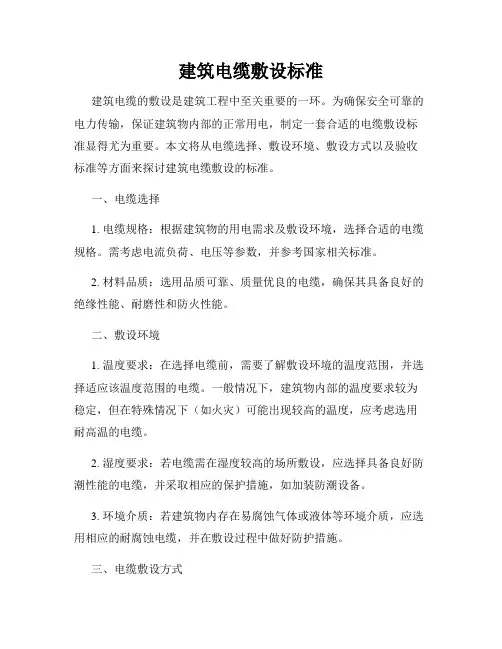

建筑电缆敷设标准建筑电缆的敷设是建筑工程中至关重要的一环。

为确保安全可靠的电力传输，保证建筑物内部的正常用电，制定一套合适的电缆敷设标准显得尤为重要。

本文将从电缆选择、敷设环境、敷设方式以及验收标准等方面来探讨建筑电缆敷设的标准。

一、电缆选择1. 电缆规格：根据建筑物的用电需求及敷设环境，选择合适的电缆规格。

需考虑电流负荷、电压等参数，并参考国家相关标准。

2. 材料品质：选用品质可靠、质量优良的电缆，确保其具备良好的绝缘性能、耐磨性和防火性能。

二、敷设环境1. 温度要求：在选择电缆前，需要了解敷设环境的温度范围，并选择适应该温度范围的电缆。

一般情况下，建筑物内部的温度要求较为稳定，但在特殊情况下（如火灾）可能出现较高的温度，应考虑选用耐高温的电缆。

2. 湿度要求：若电缆需在湿度较高的场所敷设，应选择具备良好防潮性能的电缆，并采取相应的保护措施，如加装防潮设备。

3. 环境介质：若建筑物内存在易腐蚀气体或液体等环境介质，应选用相应的耐腐蚀电缆，并在敷设过程中做好防护措施。

三、电缆敷设方式1. 展槽式敷设：适用于地下敷设，先开槽，将电缆置于槽内，并与槽壁隔离。

槽底应平整，电缆与其它管线需保持充分的距离，以避免相互干扰。

2. 导管敷设：适用于室内敷设，可采用钢管导管、塑料导管等。

敷设导管时，应注意导管的材料选择、导管间距、导管与墙面的固定等。

3. 埋地敷设：适用于室外敷设，需注意埋深、埋深标志、铺设方式等。

埋地电缆应经过合适的铠装保护，以防止外部物理损伤。

四、验收标准1. 外观检查：检查电缆是否完好无损，外表是否有明显裂纹、压痕等。

2. 电气性能测试：对电缆的绝缘电阻、绝缘损失、电阻等参数进行测试，以确保其满足相关标准要求。

3. 线路连通性测试：测试电缆的连通性，确认电缆与电源及用电设备的连接是否正常。

4. 地线接触电阻测试：测试电缆的接地性能，确保接地电阻符合技术要求。

5. 安装记录和档案：记录电缆敷设的过程和技术参数，形成完整的安装档案。

精心整理

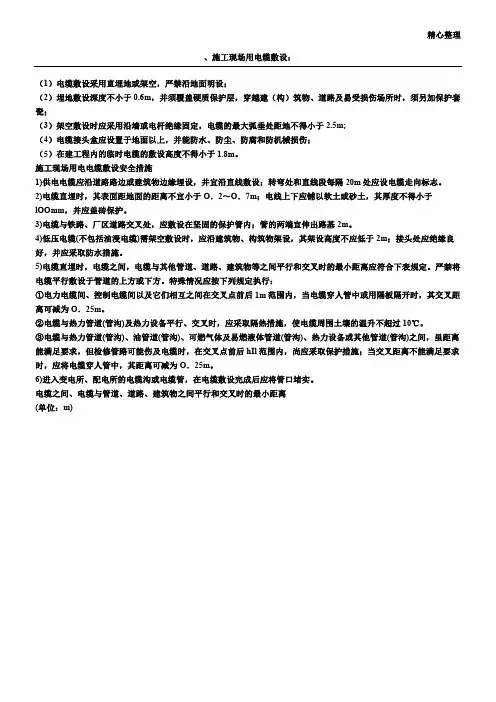

、施工现场用电缆敷设：
（1）电缆敷设采用直埋地或架空，严禁沿地面明设；
（2）埋地敷设深度不小于0.6m ，并须覆盖硬质保护层，穿越建（构）筑物、道路及易受损伤场所时，须另加保护套瓷；
（3）架空敷设时应采用沿墙或电杆绝缘固定，电缆的最大弧垂处距地不得小于2.5m;
（4）电缆接头盒应设置于地面以上，并能防水、防尘、防腐和防机械损伤；
（5）在建工程内的临时电缆的敷设高度不得小于1.8m 。

施工现场用电电缆敷设安全措施
1)供电电缆应沿道路路边或建筑物边缘埋设，并宜沿直线敷设；转弯处和直线段每隔20m 处应设电缆走向标志。

2)lOOmm 3)4)5)离可减为
6)(单位：。

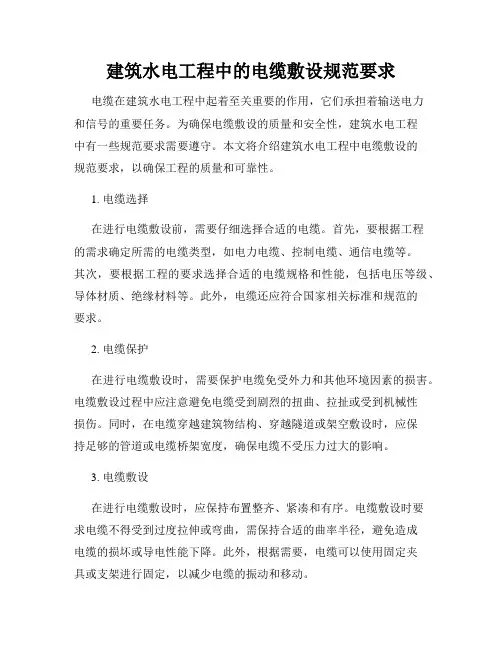

建筑水电工程中的电缆敷设规范要求电缆在建筑水电工程中起着至关重要的作用，它们承担着输送电力和信号的重要任务。

为确保电缆敷设的质量和安全性，建筑水电工程中有一些规范要求需要遵守。

本文将介绍建筑水电工程中电缆敷设的规范要求，以确保工程的质量和可靠性。

1. 电缆选择在进行电缆敷设前，需要仔细选择合适的电缆。

首先，要根据工程的需求确定所需的电缆类型，如电力电缆、控制电缆、通信电缆等。

其次，要根据工程的要求选择合适的电缆规格和性能，包括电压等级、导体材质、绝缘材料等。

此外，电缆还应符合国家相关标准和规范的要求。

2. 电缆保护在进行电缆敷设时，需要保护电缆免受外力和其他环境因素的损害。

电缆敷设过程中应注意避免电缆受到剧烈的扭曲、拉扯或受到机械性损伤。

同时，在电缆穿越建筑物结构、穿越隧道或架空敷设时，应保持足够的管道或电缆桥架宽度，确保电缆不受压力过大的影响。

3. 电缆敷设在进行电缆敷设时，应保持布置整齐、紧凑和有序。

电缆敷设时要求电缆不得受到过度拉伸或弯曲，需保持合适的曲率半径，避免造成电缆的损坏或导电性能下降。

此外，根据需要，电缆可以使用固定夹具或支架进行固定，以减少电缆的振动和移动。

4. 电缆接头处理电缆敷设中的接头处理非常重要，它直接影响到电缆的可靠性和安全性。

接头处理应按照相关规范进行，如国家标准或电缆供应商的要求。

接头处理应仔细进行绝缘剥离、导体插接、绝缘套管、屏蔽层接地等操作。

接头处理完成后，应进行必要的测试和验收，以确保接头连接的质量和性能。

5. 安全防护在进行电缆敷设时，应注意安全防护措施，以保障施工人员的安全。

施工现场应设置明显的警示标志，指示电缆敷设区域和相关危险区域。

施工人员应佩戴合适的防护用具，如安全帽、防护眼镜、防护手套等。

此外，应严格按照施工现场的安全规范进行操作，确保施工的安全性。

总结起来，建筑水电工程中的电缆敷设规范要求包括电缆选择、电缆保护、电缆敷设、电缆接头处理和安全防护等方面。

建筑电气工程电缆敷设本工程对电缆的技术要求电线电缆必须为国家免检产品。

10KV的电缆选用YJV-8.7/10KV交联聚乙烯绝缘\聚氯乙稀护套铜芯电力电缆。

低压出线电缆选用ZR-YJV-0.6/1KV阻燃交联聚乙烯绝缘\聚氯乙稀护套铜芯电力电缆，其工作温度为90℃；消防用电回路出线选用BTTZ铜芯铜护套氧化镁绝缘矿物电缆，其工作温度为105℃。

成品电缆的护套表面上应有制造厂名、产品型号、电缆米数及额定电压的连续标志，标志应字迹清楚，容易辨认，耐磨，成品电缆标志应符合GB6995规定。

（一）、电缆敷设流程选择导线→穿带线→清扫管路→放线与断线→导线与带线的绑扎→管内穿线→导线连接→导线接头涮锡→导线包扎→线路检查及绝缘摇测（二）、施工准备1、施工前应对电缆进行详细检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、坏损等现象。

2、电缆敷设前进行绝缘摇测或耐压试验，试验标准符合国家和济南供电部门有关规定。

敷设前仍需用摇表测量绝缘电阻是否合格。

摇测完毕，应将芯线对地放电。

电缆测试完毕，电缆端部应用橡皮包布密封后再用绝缘胶布包好。

3、放电缆机具的安装：采用机械放电缆时，应将机械安装在适当位置，并将钢丝绳和滑轮安装好。

人力放电缆时将滚轮提前安装好。

在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。

4、电缆的搬运及支架架设电缆短距离搬运，一般采用滚动电缆轴的方法。

滚动时应按电缆轴上箭头指示方向滚动。

如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松弛。

电缆支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜。

架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。

电缆沿桥架敷设时，应单层敷设，排列整齐，不得有交叉。

拐弯处应以最大截面电缆允许弯曲半径为准。

电缆严禁绞拧、护层断裂和表面严重划伤。

截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。

一、电缆敷设一般要求1.电缆敷设的全部路径应满足所使用的电缆允许弯曲半径的要求。

（国标图集94D101-5）2.电缆支持点间距离（国标图集94D101-5-P4）水平敷设时电力电缆为1000mm，控制电缆为800mm；垂直敷设时电力电缆为1500mm，控制电缆为1000mm。

3.对运行中可能遭受机械损伤的电缆部位（如在非电气人员经常活动的地坪以上2m及从地中引出的地坪下0.2m范围）应采取保护措施。

（国标图集94D101-5-P5）4.敷设电缆和计算电缆长度时，均应留有一定的裕量。

（国标图集94D101-5-P5）5.电缆在室外明敷时，宜有遮阳措施。

（国标图集94D101-5-P5）6.所有钢件全用热镀锌处理，若无镀锌条件，推荐采用涂磷化底漆一道，过氯乙烯漆两道或耐酸漆两道。

（地方图集05D4）7.沿同一路径敷设的室外电缆常用敷设方式及敷设数量：（国标图集04DX101-1）直埋敷设≤8根，电缆沟敷设≤18根，电缆隧道敷设＞18根，排管敷设≤12根。

8.在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中，不得布置热力管道，严禁有易燃气体或易燃液体的管道穿越。

（GB50217-2007强制性条文）二、电缆埋地敷设1.电缆直接埋地敷设，在农田埋深深度不应小于1000mm。

2.电缆埋地时（铠装电缆直埋或非铠装电缆穿管），埋深不应小于0.7m。

当冻土层厚超过0.7m时，应将电缆敷设在冻土层下或采取防护措施。

（国标图集94D101-5-P5）3.电缆直埋敷设时，禁止电缆在其他管道上下平行敷设。

（国标图集94D101-5-P5）三、电缆敷设于保护管或排管1.电缆穿保护管时，长度在30m及以下，直线段管内径不小于电缆外径的1.5倍；一个弯曲时管内径不小于电缆外径的2倍；二个弯曲时管内径不小于电缆外径的2.5倍。

（国标图集04DX101-1）电缆穿保护管长度在30m以上时，直线段保护管内径不小于电缆外径的2.5倍，过长时应设手孔井或人孔井。

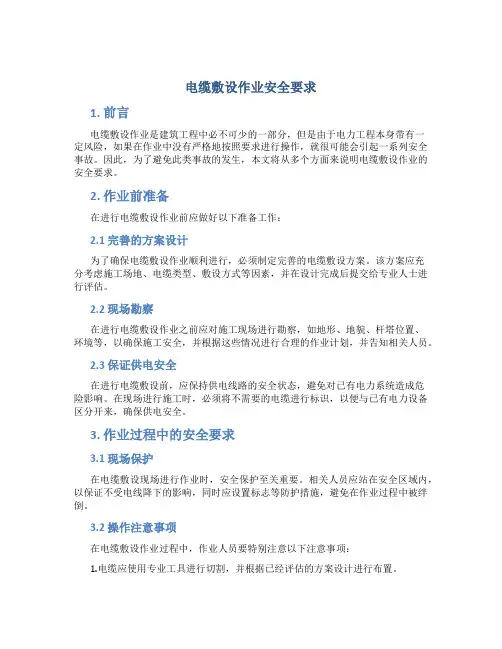

电缆敷设作业安全要求1. 前言电缆敷设作业是建筑工程中必不可少的一部分，但是由于电力工程本身带有一定风险，如果在作业中没有严格地按照要求进行操作，就很可能会引起一系列安全事故。

因此，为了避免此类事故的发生，本文将从多个方面来说明电缆敷设作业的安全要求。

2. 作业前准备在进行电缆敷设作业前应做好以下准备工作：2.1 完善的方案设计为了确保电缆敷设作业顺利进行，必须制定完善的电缆敷设方案。

该方案应充分考虑施工场地、电缆类型、敷设方式等因素，并在设计完成后提交给专业人士进行评估。

2.2 现场勘察在进行电缆敷设作业之前应对施工现场进行勘察，如地形、地貌、杆塔位置、环境等，以确保施工安全，并根据这些情况进行合理的作业计划，并告知相关人员。

2.3 保证供电安全在进行电缆敷设前，应保持供电线路的安全状态，避免对已有电力系统造成危险影响。

在现场进行施工时，必须将不需要的电缆进行标识，以便与已有电力设备区分开来，确保供电安全。

3. 作业过程中的安全要求3.1 现场保护在电缆敷设现场进行作业时，安全保护至关重要。

相关人员应站在安全区域内，以保证不受电线降下的影响，同时应设置标志等防护措施，避免在作业过程中被绊倒。

3.2 操作注意事项在电缆敷设作业过程中，作业人员要特别注意以下注意事项：1.电缆应使用专业工具进行切割，并根据已经评估的方案设计进行布置。

2.在电缆敷设作业中，应确保相关人员在作业时佩戴必要的安全装置，如手套、眼镜等。

3.在敷设电缆期间，应严禁将电缆敷设在人行道上，避免对行人造成伤害。

4.在让电缆下降时，应避免使用锁链和敲锤等工具，以确保作业人员安全。

3.3 防止电缆故障为了防止电缆故障的发生，操作符必须理解电缆的特性及其适用性。

在进行施工时，应确保电缆不受磨损、割破或弯曲，特别是在固定时需注意不要过于紧张。

3.4 防止电击在电缆敷设作业中，电流十分危险。

在施工现场，必须为作业人员提供必要的保护措施，以防止电流击中他们。

电缆敷设要求范文电缆敷设是指在建筑物、工厂、道路等场所中，按照一定的规范和要求进行电缆的敷设和布线。

电缆敷设要求的合理性和可操作性对于电缆的安全运行和日常维护具有重要意义。

下面就电缆敷设的要求进行详细介绍。

一、敷设定位1.首先，要根据建筑物、工厂、道路的实际情况确定电缆的敷设位置和路径。

电缆敷设路径一般应避免过长、过弯曲，并应尽量减少任何形式的损伤和受力。

尽量保持电缆的直线敷设，并避免与其他线路、管道和设施冲突。

2.在敷设电缆前，要对敷设区域进行充分的勘测，包括地面情况、地下障碍物、周围环境等。

特别是有可能对电缆敷设造成损坏的因素，如锋利的物体、腐蚀性物质等，要提前做好相应的处理措施。

3.对于需要穿越各类墙壁、天花板、地板等构筑物的电缆敷设，要根据具体情况选择合适的敷设方法和材料。

同时，在敷设过程中要注意墙壁、天花板、地板等结构的保护，避免对其造成破坏。

4.在有限空间内进行电缆敷设时，要根据空间的大小和限制条件，选择适合的敷设方法和工具。

确保电缆的敷设平稳、牢固，并避免在敷设过程中造成过度拉力和电缆的损坏。

二、敷设方式1.直埋敷设：适用于地下管道、地铁、高速公路等场所，要求电缆必须具备抗压、防水、耐腐蚀等性能。

在直埋敷设中，电缆应沿埋设路径敷设，保持适当的埋深和覆土层厚度，确保电缆的安全运行。

2.敷设在管道或沟槽中：适用于建筑物的内部电缆敷设，要求电缆不能被压弯或受到过大的挤压力。

敷设中要留有足够的空间进行维护和更换，同时要保证电缆与其他线路、管道之间的间隔。

3.架空敷设：适用于建筑物外部的电缆敷设，要求电缆与周围环境保持一定的安全距离，且不能与树木、高耸建筑等物体相接触。

同时，要注意电缆的防腐蚀和风吹日晒等问题，在敷设中要选择合适的支架和固定措施。

三、敷设材料和工具选择1.敷设过程中使用的材料和工具要符合相关标准和规范。

如敷设电缆所需的管道、沟槽、支架等，应选择合适的材质和规格，确保其承载能力和使用寿命。

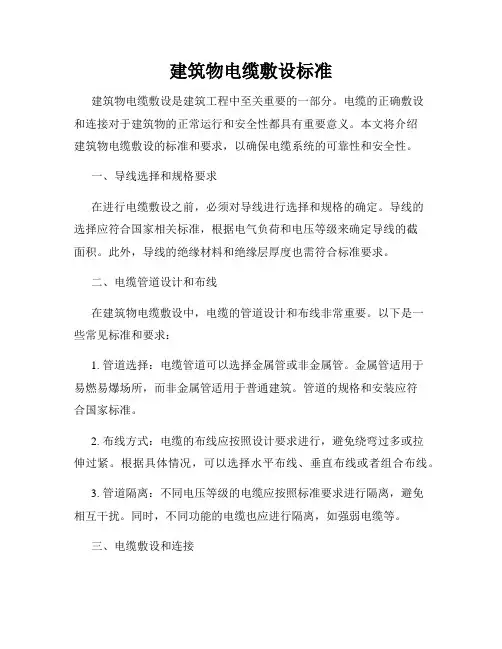

建筑物电缆敷设标准建筑物电缆敷设是建筑工程中至关重要的一部分。

电缆的正确敷设和连接对于建筑物的正常运行和安全性都具有重要意义。

本文将介绍建筑物电缆敷设的标准和要求，以确保电缆系统的可靠性和安全性。

一、导线选择和规格要求在进行电缆敷设之前，必须对导线进行选择和规格的确定。

导线的选择应符合国家相关标准，根据电气负荷和电压等级来确定导线的截面积。

此外，导线的绝缘材料和绝缘层厚度也需符合标准要求。

二、电缆管道设计和布线在建筑物电缆敷设中，电缆的管道设计和布线非常重要。

以下是一些常见标准和要求：1. 管道选择：电缆管道可以选择金属管或非金属管。

金属管适用于易燃易爆场所，而非金属管适用于普通建筑。

管道的规格和安装应符合国家标准。

2. 布线方式：电缆的布线应按照设计要求进行，避免绕弯过多或拉伸过紧。

根据具体情况，可以选择水平布线、垂直布线或者组合布线。

3. 管道隔离：不同电压等级的电缆应按照标准要求进行隔离，避免相互干扰。

同时，不同功能的电缆也应进行隔离，如强弱电缆等。

三、电缆敷设和连接电缆敷设和连接的质量直接影响电缆系统的可靠性。

以下是一些常见标准和要求：1. 弯曲半径：在敷设电缆时，必须考虑电缆的弯曲半径。

电缆的弯曲半径应符合国家标准，避免过小导致电缆受损。

2. 电缆长度：电缆的敷设长度应符合实际需要，避免过长或过短。

过长的电缆会增加电压降低和能量损失，而过短的电缆可能导致连接不稳定。

3. 连接方式：电缆的连接应按照标准要求进行，采用可靠的接头和绝缘材料。

连接处应进行绝缘处理，避免漏电和短路的发生。

四、安全检测和维护建筑物电缆敷设完成后，安全检测和维护工作至关重要。

以下是一些常见标准和要求：1. 绝缘电阻测试：在建筑物电缆敷设完成后，应进行绝缘电阻测试，确保电缆的绝缘性能符合要求。

2. 敷设记录和图纸：对于电缆敷设的记录和图纸应妥善保管，以备日后的维护和检修。

3. 定期检查和维护：建筑物电缆系统应进行定期检查和维护，以确保其正常运行和安全性。

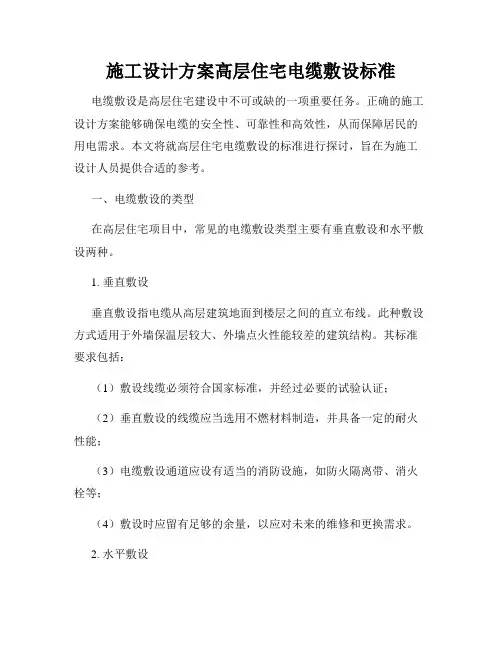

施工设计方案高层住宅电缆敷设标准电缆敷设是高层住宅建设中不可或缺的一项重要任务。

正确的施工设计方案能够确保电缆的安全性、可靠性和高效性，从而保障居民的用电需求。

本文将就高层住宅电缆敷设的标准进行探讨，旨在为施工设计人员提供合适的参考。

一、电缆敷设的类型在高层住宅项目中，常见的电缆敷设类型主要有垂直敷设和水平敷设两种。

1. 垂直敷设垂直敷设指电缆从高层建筑地面到楼层之间的直立布线。

此种敷设方式适用于外墙保温层较大、外墙点火性能较差的建筑结构。

其标准要求包括：（1）敷设线缆必须符合国家标准，并经过必要的试验认证；（2）垂直敷设的线缆应当选用不燃材料制造，并具备一定的耐火性能；（3）电缆敷设通道应设有适当的消防设施，如防火隔离带、消火栓等；（4）敷设时应留有足够的余量，以应对未来的维修和更换需求。

2. 水平敷设水平敷设指电缆在同一楼层内的布线方式。

对于高层住宅项目，水平敷设的标准要求如下：（1）电缆敷设应按照设计图纸的要求进行，合理规划敷设路径，确保线缆通道的安全、美观；（2）水平敷设线缆应与其他设备保持一定的距离，避免干扰和相互影响；（3）线缆走道应设置标识牌，清晰标明线缆类型、规格、敷设日期等信息，便于维护和管理。

二、电缆敷设的质量控制电缆敷设的质量控制是保证施工工程质量的重要环节。

以下是一些需要注意的质量控制要点：1. 施工前的准备工作（1）对施工区域进行充分的勘测，了解各种管线的位置，避免与其他线缆或设备发生冲突；（2）选择合适的材料和设备进行施工，保证电缆的质量和可靠性；（3）安全施工，使用适当的设备和工具，保证施工人员的人身安全。

2. 敷设过程的控制（1）电缆敷设应按照设计方案的要求进行，避免过度弯曲、受力过大等问题；（2）注意保护电缆的绝缘层，避免损坏；（3）线缆敷设路径应符合规范要求，确保线缆的通风、散热和维护。

3. 敷设后的检测和验收（1）对敷设完成的电缆进行必要的检测，确保电缆的绝缘电阻符合要求；（2）对敷设区域进行清理，避免垃圾和杂物影响线缆的安全性；（3）按照设计方案的要求进行工程验收，确保电缆敷设符合标准。

电线电缆敷设规范要求电线电缆的敷设对于电力工程和建筑工程来说是非常重要的一环。

正确的电线电缆敷设能够确保电力传输的安全和效率，同时也能延长电线电缆的使用寿命。

本文将介绍电线电缆敷设的规范要求。

一、敷设前准备在进行电线电缆敷设之前，需要做好以下准备工作：1. 阅读并熟悉电线电缆产品的相关说明书，了解其特性和敷设方法；2. 清理敷设区域，确保没有尖锐物体、湿润等可能导致电线电缆受损的因素；3. 使用适当的工具和设备来进行敷设，比如钳子、扳手、电切割机等。

二、敷设过程1. 确定敷设路线：根据设计图纸和相关规范要求，确定电线电缆的敷设路线，并在敷设区域做好标记。

2. 敷设方式：根据电线电缆的特性和要求，选择合适的敷设方式，包括明敷和暗敷两种方式。

明敷是指将电线电缆直接暴露在外部环境中，适用于室内或者可视区域的敷设。

暗敷是指将电线电缆安装在管道、槽道等内部，适用于需要保护电线电缆的情况。

3. 敷设间距：根据电线电缆的额定电流、敷设环境和规范要求，确定合适的敷设间距。

4. 弯曲半径：根据电线电缆的型号和规范要求，确定合适的弯曲半径。

电线电缆在敷设过程中，需要避免出现大角度弯曲或者过小的弯曲半径，以免损坏导线或绝缘层。

5. 固定和保护：在必要的位置，使用固定卡夹、保护管或者绑扎带等物品来固定和保护电线电缆，防止其发生移位、弯曲和损坏。

三、敷设后验收敷设完成后，需要进行验收工作，以确保敷设质量达到规范要求。

1. 检查外观质量：检查电线电缆是否存在破损、剥落、变形等情况，是否符合规范要求。

2. 测试电气性能：使用合适的电气测试仪器，对电线电缆的电气性能进行测试，比如电阻测试、绝缘电阻测试等。

3. 记录和归档：对敷设过程进行记录和归档，包括敷设路线、敷设方式、敷设间距等信息。

四、常见问题及解决方法在电线电缆敷设过程中，可能会出现一些常见问题，下面列举几个并给出解决方法：1. 敷设间距不均匀：根据规范要求重新测量和调整敷设间距。

电缆铺设规范电缆铺设规范是指在建筑、电力、通信等领域中，对于电缆铺设所需遵守的各项规定和标准。

电缆铺设规范的制定是为了保证电缆的安全运行和正常使用，提高电缆系统的可靠性和稳定性。

一、电缆铺设前的准备工作1. 确定电缆铺设的具体方案，包括电缆的型号、规格、敷设路径、接地方式等。

2. 对敷设路径进行勘测和检查，确保没有地下管线或其他障碍物。

3. 检查敷设区域的地质情况，避免电缆被损坏或受到不利影响。

二、电缆敷设的基本要求1. 电缆敷设应符合国家相关标准和规范的要求。

2. 电缆敷设应按照设计方案进行，避免出现拐角、弯曲或过度拉伸等情况。

3. 电缆敷设时应采取保护措施，避免电缆被外界物体损坏。

三、电缆敷设的具体细则1. 电缆敷设应尽量避开潮湿和高温等场所，以减小电缆的损伤风险。

2. 电缆敷设时应保持一定的曲率半径，不得过小，以免影响电缆的导电性能。

3. 电缆敷设时应保持适当的张力，避免过度拉伸或过松，以确保电缆的正常运行。

4. 电缆敷设应与其他管线分开敷设，以防止相互干扰和损坏。

5. 电缆敷设时应注意隔离不同电压等级的电缆，并保持一定的安全距离，以防止电缆之间的电气干扰。

四、电缆的端头处理和标识1. 电缆敷设结束后，应对电缆的端头进行处理，包括剥去绝缘层、接头的加工等。

2. 对电缆端头应进行可靠的标识，包括电缆的类型、规格、工作电压等信息，以便于日后的维护和检修。

五、电缆的测试与验收1. 在电缆铺设完成后，应进行相应的测试，包括电阻测试、绝缘测试等，以确保电缆的质量和安全性。

2. 验收测试应符合相关的规范和标准，如国家标准、行业标准等。

六、电缆的日常维护与保养1. 定期检查电缆的绝缘状态和接地情况，发现问题及时处理。

2. 避免电缆遭受机械损伤和湿气侵入，保持电缆的正常工作环境。

3. 清理电缆周围的杂物和灰尘，保持电缆的散热和通风。

电缆铺设规范的制定和遵守可以保证电缆的安全、稳定运行，提高电缆系统的可靠性和使用寿命。

建筑电气工程电缆沟内和电缆竖井内电缆敷设施工标准4.10.1一般规定1电缆桥架规格及型号必须符合设计要求，附件齐全。

桥架与配件、附件和紧固件，均应采用镀锌标准件。

2电缆桥架处于有防火要求的场所，应采取防火隔离措施。

3电缆沿桥架敷设，必须单层敷设，排列整齐。

不得有交叉、拐弯处应以最大截面电缆允许弯曲半径为准。

4电缆桥架内的电缆应在首端、尾端、转弯及每隔50m 处设有注明电缆编号、型号、规格及起止点等标记牌。

5电缆桥架安装和桥架内电缆敷设应按以下程序进行：(1)测量定位，安装桥架的支架，经检查确认，才能安装桥架；(2)桥架安全检查合格，才能敷设电缆；(3)电缆敷设前绝缘测试合格，才能敷设；(4)电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。

4.10.2施工准备4.10.2.1技术准备1按照已批准的施工组织设计（施工方案）进行技术交底。

2按施工图测量放线、坐标和标高、走向，经复核符合设计要求。

3电缆敷设前，应现场复核电缆沟、电缆竖井是否通畅无障碍。

4.10.2.2材料准备电缆、金属型钢、金属紧固件、盖板、砖、卵石或碎石、砂子、防锈涂料、油性涂料、电焊条等。

4.10.2.3主要机具1主要安装机具：敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶、钢锯、手锤、扳手、电气焊工具、电工工具。

2主要检测机具：绝缘摇表、皮尺、万用表等。

4.10.2.4作业条件1预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。

2电缆沟、电缆竖井等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

3电缆沿线设施拆除完毕。

场地清理干净、道路畅通，沟盖板齐备。

4放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线的警示灯和照明灯符合照度要求。

通讯设备功能满足施工要求。

4.10.3材料质量控制1各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等有产品合格证;桥架内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象；2桥架的外观检查：桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

安全管理/行业安全
施工现场的电缆线路安全要求
（1）电缆线路应采用穿管埋地或沿墙、电杆架空敷设，严禁沿地面设。

（2）电缆在室外直接埋地敷设的深度应不小于0.6m，并应在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。

（3）橡皮电缆沿墙或电杆敷设时应用绝缘子固定，严禁使用金属裸线作绑扎。

固定点间的距离应保证橡皮电缆能承受自重所带的荷重。

橡皮电缆的最大弧垂距地不得小于2.5m。

（4）电缆的接头应牢固可靠，绝缘包扎后的接头不能降低原来的绝缘强度，并不得承受张力。

（5）在有高层建筑的施工现场，临时电缆必须采用埋地引入。

电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等，同时应靠近负荷中心，固定点每楼层不得小于一处。

电缆水平敷设沿墙固定，最大弧垂距地不得小于1.8m。

电缆敷设及其防火要求1.电缆敷设的一般要求（1）电缆线路路径要短，且尽量避开与其他管线（管道、铁路、大路和弱电电缆）交叉。

敷设时要顾及已有的或拟建房屋的位置.不使电缆接近易燃易爆物及其他热源，尽可能不使电缆受到各种损坏，如机械损伤、化学腐蚀、地下流散电流腐蚀、水土锈蚀、蚁鼠害等。

（2）不同用途电缆，如工作电缆与备用电缆.动力与掌握电缆等宜分开敷设.并对其进行防火分隔。

（3）电缆支持点之间的距离，电缆弯曲半径，电缆最高最低点间的高差等不得超过规定数值.以防机械损伤。

（4）电缆在电缆沟内、隧道内及明敷时.应将麻包外皮剥去，并应实行防火措施。

（5）沟通回路中的单芯电缆应采纳无钢铠的或非磁性材料护套的电缆。

单芯电缆要防止引起四周金属部件发热。

2.电缆敷设方式常用的电缆敷设方式有：电缆隧道、电缆沟、排管、壕沟（直埋）、竖井、桥架、吊架、夹层等.各种方式的特点及其选用要求如下：（1）电缆隧道和电缆沟电缆隧道是一种用来放置电缆的、封闭狭长的构筑物.高l・8m以上，两侧设有数层敷设电缆的支架，可放置多层电缆，人在隧道内能便利地进行电缆敷设、更换和修理工作。

电缆隧道适用于有大量电缆配置的工程环境，其缺点是投资大，耗材多，易积水。

电缆沟是有盖板的沟道.沟宽与沟深不足lm,敷设和修理电缆必需揭开水泥盖板.很不便利，且简单积灰、积水，但施工简洁、造价低.走向敏捷且能容纳较多电缆。

电缆沟有屋内、屋外和厂区三种，适于电缆更换机会少的地方。

电缆沟要避开在易积水、积灰的场所使用。

电缆隧道（沟）在进入建筑物（如变配电所）处，或电缆隧道每隔100m处，应设带门的防火隔墙（对电缆沟只设隔墙），以防止电缆发生火灾时烟火扩散扩大・且可防小动物进入室内。

电缆隧道应尽量采纳自然通风.当电缆热损失超过150〜200可/：11时・需考虑机械通风。

（2）电缆排管电缆敷设在排管中，可免受机械损伤，并能有效防火，但施工简单・检修和更换都不便利，散热条件差，需要降低电缆载流量。

建筑电缆工程施工规范与安装要求电缆在建筑工程中起着至关重要的作用，它们用于传输电力和信号，在保障建筑物正常运行方面发挥着关键的作用。

为了确保电缆工程的安全可靠，施工过程必须符合一定的规范和要求。

本文将介绍建筑电缆工程施工规范和安装要求，以保障工程的质量和可靠性。

1. 设计与选材在进行建筑电缆工程之前，必须进行合理的设计和选材。

设计时应根据建筑物的用途和要求，确定电缆的额定电压、额定电流、截面积以及敷设路径等参数。

在选材时，应选择合适的电缆类型和规格，以确保其能够承受预期的负荷和环境条件。

2. 材料和工具准备在施工前，必须准备好所需的材料和工具。

这包括电缆、连接件、护套材料、线槽、绝缘胶带、接地装置等。

在使用材料和工具之前，要进行质量检查，确保其符合相关标准和规定，并保持干燥和清洁。

3. 施工安全措施在进行建筑电缆工程施工时，必须严格遵守安全规范。

工地必须设置明显的安全警示标志，并配备必要的安全设施，如防护网、防滑垫等。

工人必须佩戴个人防护用具，如安全帽、防护眼镜和手套等。

施工现场应保持整洁，以防止意外事故的发生。

4. 电缆敷设电缆的敷设过程中，必须保证其走向合理、整齐，避免出现交叉、环绕和过度弯曲等问题。

电缆必须保持一定的安全间距，避免与其他设备或导体接触。

对于埋地敷设的电缆，还需要注意防止压力、湿气和化学腐蚀等因素的影响。

5. 接头和终端处理电缆的接头和终端处理非常关键，对于工程的可靠性和安全性至关重要。

在接头处理中，必须保证连接牢固、绝缘完好，并进行防水和防腐处理。

终端处理时，要保证连接可靠、接触良好，并进行必要的屏蔽和绝缘处理，以防止信号干扰和电弧灼伤。

6. 质量检验和验收在施工完成后，必须对建筑电缆工程进行质量检验和验收。

检查电缆的外观质量、绝缘电阻、电气连通性和地线接地电阻等指标，以确保其符合相关标准。

在验收时，必须进行必要的文件和记录的整理，以备后续维护和管理。

总结：建筑电缆工程施工规范和安装要求对于保证工程质量和可靠性至关重要。

电缆敷设工程施工及验收标准电缆敷设工程是指在建筑物、道路或地下通道中进行电力、通信或其他用途的电缆敷设工作。

在进行电缆敷设工程施工时，需要按照一定的标准进行操作，以确保施工质量和安全性。

同时，为了保证工程的合格性，还需要进行验收工作。

下面将详细介绍电缆敷设工程的施工及验收标准。

一、电缆敷设工程施工标准1. 施工前准备：在开始施工前，需要进行现场勘察和测量，确保施工的准确性和合理性。

同时，需要准备好所需的工具、设备和材料，以便顺利进行施工工作。

2. 安全防护：在进行电缆敷设施工时，需要严格遵守安全操作规程，做好施工现场的安全防护工作。

所有作业人员都必须佩戴好安全帽、手套和防护鞋，并且要定期进行安全技术培训。

3. 敷设过程：在进行电缆敷设时，需要确保电缆的规格与设计要求相符合，避免出现过短、过长或受损的情况。

同时，敷设过程中要注意保持电缆的整洁和有序，避免交叉或打结现象的出现。

4. 固定与接地：敷设完电缆后，需要进行固定和接地处理。

电缆的固定应牢固可靠，不得松动或移位；接地系统要符合规范要求，确保接地电阻在规定范围内。

5. 施工记录：在施工过程中，要及时记录施工情况、工艺过程和质量检测结果等相关信息，形成详细的施工记录，以备查验。

二、电缆敷设工程验收标准1. 外观检查：验收人员首先要对电缆的外观进行检查，包括电缆的表面是否有损伤、接头是否牢固、固定是否符合要求等。

2. 参数测试：对电缆进行参数测试，包括电阻、绝缘电阻、导通性能等方面的测试，确保电缆的性能符合设计要求。

3. 接地测试：对电缆的接地系统进行测试，检查接地电阻是否在规定范围内，确保接地的有效性和安全性。

4. 完备资料：进行电缆敷设工程验收时，要求施工单位提供完整的施工记录、测试报告和质量保证书等相关资料，以便验收人员进行核查。

5. 验收意见：根据验收结果，验收人员将提出验收意见，对于达到标准要求的电缆敷设工程进行验收合格，并出具验收报告；对于存在问题的工程提出整改意见，并要求施工单位及时整改。

建筑物电缆敷设施工技术的安全要求建筑物电缆敷设是建筑工程中重要的一环，它关系到电力供应的可靠性和使用安全。

为了确保电缆敷设工程的质量和安全，有一些必要的安全要求需要遵守。

本文将介绍建筑物电缆敷设施工技术的安全要求。

一、电缆敷设前的安全准备1. 施工前需对施工现场进行周边环境的勘查，确保没有影响电缆敷设安全的隐患，如地质条件、周边设施等。

2. 确定敷设区域的电缆类型、规格、长度等信息，并进行合理的布线规划和设计，避免电缆交叉、过长或过短等问题。

3. 保证施工现场的临时供电安全可靠，以及施工人员的用电设备配备和使用符合相关标准，避免电击、火灾等事故。

4. 建立施工现场的安全警示标识，明确施工区域和危险区域，提醒施工人员注意安全。

二、电缆敷设的安全操作要求1. 确保施工人员具备相关的技术知识和操作技能，熟悉电缆敷设工艺和操作规程，避免操作不当引发事故。

2. 在进行电缆敷设时，需遵循国家规定的安全距离，避免与其他电缆或设备产生干扰或短路，确保电力系统的正常运行。

3. 在敷设电缆前，应检查电缆的外观是否损坏，确保电缆质量满足要求。

若发现电缆存在损坏或老化的情况，应及时更换。

4. 在进行敷设时，需要采取防火、防水等措施，确保电缆敷设的准确性和安全性。

5. 在敷设过程中，需要注意电缆的弯曲半径，避免电缆弯曲过小导致电缆损坏或损失其电气性能。

三、电缆敷设后的安全防护要求1. 完成电缆敷设后，要对电缆进行绝缘测试和漏电测试，确保电缆系统的绝缘和安全性能达标。

2. 接线端子的施工应符合相关标准，保证接触良好，防止松动或腐蚀，确保电流传输稳定和安全。

3. 敷设完毕后需要清理施工现场，清除杂物和垃圾，确保施工环境整洁有序，避免发生意外。

4. 完成敷设后，需制定电缆的管理计划，定期检查和维护电缆的安全运行状况，避免故障发生，确保电力供应的可靠性。

总结:电缆敷设是建筑物中电力系统的重要工程环节，必须严格按照安全要求进行施工。

电缆敷设的一般要求
1)埋地敷设的电缆应避开规划中建筑工程需要挖掘的地方，使电缆不致受到损坏。

2)尽可能选择最短的路径。

3)尽量避开和减少穿越地下管道（包括热力管道、上下水管道、煤气管道等），公路、
铁路及通讯电路等。

4)对电缆敷设方式的选择，要从节省投资，施工方便和安全运行三方面考虑。

电缆直
埋敷设，施工简单，投资省，电缆散热条件好，应首先考虑采用。

5)在确定电缆构筑物时，需结合扩建规划，预留备用支架及孔眼。

6)敷设电缆和计算电缆长度时，均应留有一定的裕量。

7)电缆在电缆沟内、隧道内及明敷时，应将麻包外层剥去，并刷防腐漆，
8)电缆在屋外明敷时，应避免日光直晒。

9)交流回路中的单芯电缆应采用无钢带铠装的或非磁性材料护套的电缆。

10)电缆敷设的弯曲半径与电缆外径的比值，不应小于下表
电缆敷设的弯曲半径与电缆外径的比值（最小值）
注；1.表中比值未注明者，包括铠装和无铠装电缆
2.电力电缆中包括油浸纸绝缘电缆（包括不滴流电缆）和橡皮、塑料绝缘电缆。

* 铅包电缆外径小于40毫米时的比值为25
11)垂直或沿坡敷设的油浸纸绝缘电力电缆，如无特殊装置（如塞子式接头盒），其水平
高差不应大于下表。

橡皮和塑料绝缘电缆的水平高差不受限制。

12)电缆支架间或固定点间的间距，不应大于下表的数值电缆支架间或固定点间的最大间距（米）。
