DM85-67×6型矿用耐磨卧式多级泵

MD85-67×6型矿用卧式多级离心泵概述：MD85-67×6型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：402米，流量Q：85m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

MD85-67×6型矿用卧式多级离心泵产品结构说明MD85-67×6型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

MD85-67×6型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

D85-67*6多级离心水泵,宏力泵业,离心式水泵
多级离心泵概述：
多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

多级离心泵参数范围：
流量Q 85m3/h
扬程H 402m
多级离心泵结构型式：
多级离心泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

多级离心泵旋转方向：
多级离心泵从电机端向泵看为顺时针方向旋转。

多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

多级离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

（可订制）。

一、概述DM/ MD矿用多级离心泵：供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其他污水，适用于钢铁厂、矿山排水、污水输送等场合。

DM型耐磨多级泵是卧式、单吸、多级分段式离心泵。

泵的进口水平，出口垂直，用拉紧螺栓将泵的吸入段、中段、出水段联结成一体。

长沙水泵南方泵业DM型耐磨多级离心泵厂家直接供货，DM型耐磨多级离心泵价格优势明显，欢迎DM 型耐磨多级离心泵用户来电订购，用户在订货DM型耐磨多级离心泵时如有特殊材料要求可与公司协商。

二、型号意义MD85-67×3MD ——耐磨多级离心泵85 ——泵设计点流量为85m³/h67 ——泵单级设计点扬程为67m3 ——泵的级数为3三、结构特点泵转子部件主要由装在轴上的叶轮、平衡盘等零件组成，转子两端由用黄油润滑的单列向心滚柱轴承支承。

转子轴向力由平衡盘平衡。

泵的密封：进水段、中段、出水段之间的静止结合面采用二硫化钼密封，也有用纸垫密封，拆后重装时必须用原材料密封，为防止水进入两端轴承，采用“O”型胶圈及挡水圈密封。

泵的转动部份与固定部份之间由密封环、导叶套和填料密封。

填料腔中通入有一定压力的水，起水封和冷却作用。

泵的传动是通过联轴器由电机直接驱动，从电机方向看泵，泵为顺时针方向旋转。

泵转子部件主要由装在轴上的叶轮、平衡盘等零件组成，转子两端由用黄油润滑的单列向心滚柱轴承支承。

转子轴向力由平衡盘平衡。

泵的密封：进水段、中段、出水段之间的静止结合面采用二硫化钼密封，也有用纸垫密封，拆后重装时必须用原材料密封，为防止水进入两端轴承，采用“O”形胶圈及挡水圈密封。

泵的转动部份与固定部份之间由密封环、导叶套和填料密封。

填料腔中通入有一定压力的水，起水封和冷却作用。

泵的传动是通过联轴器由电机直接驱动，从电机方向看泵，泵为顺时针方向旋转。

四、泵的装配与拆卸（一）泵拆卸时应注意的事项1、按停车顺序停车2、泵壳内液体（包括冷却水）应放掉；轴承部件是稀油润滑时，应放掉润滑油；3、拆去妨碍拆卸的附属管路，如平衡管、水封管等等管路和引线；4、拆卸应严格保护零件的制造精度不受损伤，拆卸穿杆的同时应将各中段用垫块垫起，以免各中段止口松动下沉将轴压弯。

DM155-67X10型矿用耐磨卧式多级泵概述：DM型煤矿用耐磨多级离心泵，是我厂在D型煤矿用多级清水离心泵的基础上，改进设计的一种耐磨多级离心泵。

采用了国家推荐的高效节能产品的水力模型，具有效率高、性能范围光、运转安全平稳、噪音低、寿命长、安装维修方便等优点。

DM型煤矿用耐磨多级离心泵输送的介质温度不高于80℃。

该系列泵用于矿山排水、抽送固体颗粒含量不大于1.5%(颗粒直径不小于0.5mm)、温度低于80℃的清水或物理化学性质类似于清水的液体。

DM155-67X10型矿用耐磨卧式多级泵性能范围：流量Q：155m³/h；扬程H：670m；DM155-67X10型矿用耐磨卧式多级泵型号意义：DM155-67X10；DM——耐磨矿用多级泵；155——泵设计点流量为155m^3/h；67——泵单级设计点扬程为67m；10——泵的级数为10。

DM155-67X10型矿用耐磨卧式多级泵适用范围：1、含有细微固体颗粒的温度不超过80℃的场合，矿山、矿井排水等。

2、河水输送灌溉。

3、工业排水、增压排水，循环输水，管道输水或其他介质。

DM155-67X10型矿用耐磨卧式多级泵结构说明：1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。

2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。

轴上零件用平键和轴套螺母紧固使之与轴成为一体。

整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。

3、轴承部分本DM/MD型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。

泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。

4、泵的密封泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。

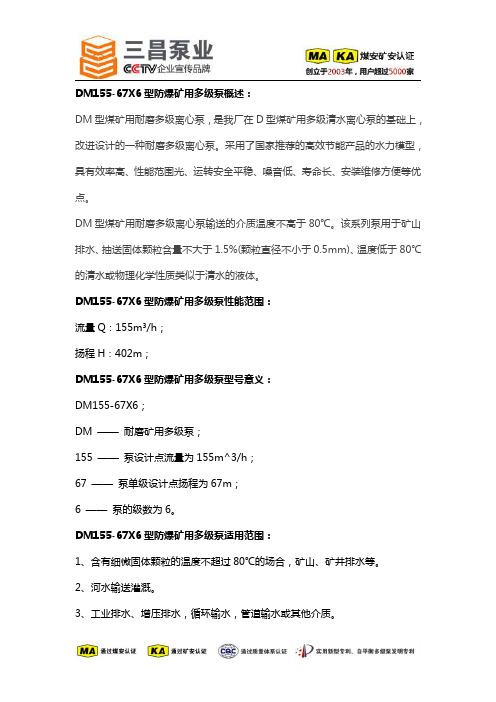

DM155-67X6型防爆矿用多级泵概述：DM型煤矿用耐磨多级离心泵，是我厂在D型煤矿用多级清水离心泵的基础上，改进设计的一种耐磨多级离心泵。

采用了国家推荐的高效节能产品的水力模型，具有效率高、性能范围光、运转安全平稳、噪音低、寿命长、安装维修方便等优点。

DM型煤矿用耐磨多级离心泵输送的介质温度不高于80℃。

该系列泵用于矿山排水、抽送固体颗粒含量不大于1.5%(颗粒直径不小于0.5mm)、温度低于80℃的清水或物理化学性质类似于清水的液体。

DM155-67X6型防爆矿用多级泵性能范围：流量Q：155m³/h；扬程H：402m；DM155-67X6型防爆矿用多级泵型号意义：DM155-67X6；DM——耐磨矿用多级泵；155——泵设计点流量为155m^3/h；67——泵单级设计点扬程为67m；6——泵的级数为6。

DM155-67X6型防爆矿用多级泵适用范围：1、含有细微固体颗粒的温度不超过80℃的场合，矿山、矿井排水等。

2、河水输送灌溉。

3、工业排水、增压排水，循环输水，管道输水或其他介质。

DM155-67X6型防爆矿用多级泵结构说明：1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。

2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。

轴上零件用平键和轴套螺母紧固使之与轴成为一体。

整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。

3、轴承部分本DM/MD型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。

泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。

4、泵的密封泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。

5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。

D85-67卧式多级离心泵性能参数表由提供长沙奔腾泵业有限公司
D85-67卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8
安装图）。

DM280-65*6型矿用耐磨卧式多级泵概述：DM280-65*6型矿用耐磨卧式多级泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：390米，流量Q：280m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DM280-65*6型矿用耐磨卧式多级泵产品结构说明DM280-65*6型矿用耐磨卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DM280-65*6型矿用耐磨卧式多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

DY85-67×3型卧式多级离心油泵概述：DY85-67×3型卧式多级离心油泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：201米，流量Q：85m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DY85-67×3型卧式多级离心油泵产品结构说明DY85-67×3型卧式多级离心油泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DY85-67×3型卧式多级离心油泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

D85-67X5卧式多级离心清水泵说明书D85-67X5卧式多级离心清水泵概述D85-67X5卧式多级离心清水泵采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。

具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。

D85-67X5卧式多级离心清水泵可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。

我公司已通过IS09001∶2000质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。

D85-67X5卧式多级离心清水泵供输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。

适合于矿山工厂和城市给排水工程之用。

另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。

D85-67X5卧式多级离心清水泵主要用于矿山，其过流部件及易损坏件均采用了耐磨材质，可供输送固体颗粒含量≤15％，粒度≤0.5mm，温度在80℃以下的中性矿井水及类似的其他污水。

另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。

D85-67X5卧式多级离心清水泵结构特点D85-67X5卧式多级离心清水泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：定子部分D85-67X5卧式多级离心清水泵主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上转子部件D85-67X5卧式多级离心清水泵主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。

整个转子支承在两端的轴承上。

转子用弹性柱销联轴器与电动机直接联接。

为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。

平衡机构D85-67X5卧式多级离心清水泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

DG85-67X9型卧式锅炉给水泵概述：DG85-67型锅炉给水泵采用了国家推荐使用的高效节能产品的水力模型，完全按GB/T565795《离心泵技术条件（类）》设计和生产，其型式和基本参数均按JB/T105193《多级清水离心泵型式及基本参数》设计。

该泵具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

该系列泵适用于中、低压锅炉给水，也适用于工厂或城市高压给排水。

输送介质温度为-20度-160度。

DG85-67X9型卧式锅炉给水泵参数范围：流量Q：85m3/s；扬程H：603m；DG85-67X9型卧式锅炉给水泵型号说明：例：DG85－67×9；DG－单吸、多级锅炉给水泵；85－流量(m3/h)；67－泵单级扬程（m）；9－泵级数。

DG85-67X9型卧式锅炉给水泵工作原理：叶轮通过泵轴在电动机的带动下旋转，对液体作功，使其能量增加，从而使所需数量的液体经泵的进水段、正叶轮、正导叶、中段、出水段的水平出水口、过渡管、次级进水段、反导叶、出水段的垂直出水口后，将液体源源不断的送出。

DG85-67X9型卧式锅炉给水泵技术特性：1、新结构：具有对称布置的叶轮转子部件，各级对称叶轮所产生的轴向力相互抵消，无需采用平衡盘结构就能实现泵腔内巨大轴向推力的自动平衡；2、新技术：独有的节流、减压装置，奇数级平衡装置；3、高效率：叶轮、导叶流道对中性好，不会随平衡盘的磨损、转子部件前移而出现效率明显下降；没有平衡水的泄漏，减少了容积损失，提高了泵的效率，比普通D型泵效率平均高1%~2%；4、良好汽蚀性能：具有良好的汽蚀性能，部分型号泵首级叶轮采用双吸结构；5、机封强可靠性：泵启、停时转子部件没有轴向窜动，工作时没有轴向脉动，克服了一直困扰多级泵的机封可靠性差这一难题；6、应用广泛：取消了小间隙平衡盘，比普通D型泵更适应于介质性质更为恶劣的场合；7、高可靠性：取消了最易出故障的平衡盘，可靠性大大提高，维护次数减少，维护成本降低；8、轴向力峰值低：轴向力只有普通D型泵的一半，对泵的干扰影响大大降低，刚性大大提高；9、维护成本低：采用精密铸造、独有的节流、减压装置起到辅助支承作用，泵振动、噪音大大降低，使用寿命长；10、泵热胀（冷缩）均匀对称性好：泵上下、左右热胀（冷缩）均匀，对称性好。
