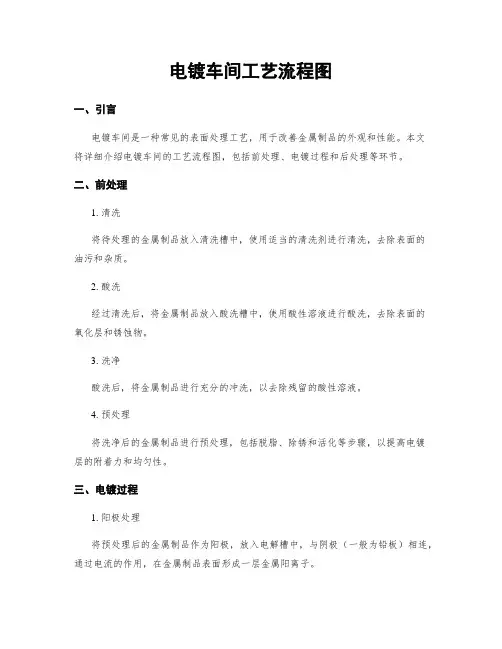

电镀工艺流程图

电镀车间工艺流程图一、引言电镀车间是一种常见的表面处理工艺，用于改善金属制品的外观和性能。

本文将详细介绍电镀车间的工艺流程图，包括前处理、电镀过程和后处理等环节。

二、前处理1. 清洗将待处理的金属制品放入清洗槽中，使用适当的清洗剂进行清洗，去除表面的油污和杂质。

2. 酸洗经过清洗后，将金属制品放入酸洗槽中，使用酸性溶液进行酸洗，去除表面的氧化层和锈蚀物。

3. 洗净酸洗后，将金属制品进行充分的冲洗，以去除残留的酸性溶液。

4. 预处理将洗净后的金属制品进行预处理，包括脱脂、除锈和活化等步骤，以提高电镀层的附着力和均匀性。

三、电镀过程1. 阳极处理将预处理后的金属制品作为阳极，放入电解槽中，与阴极（一般为铅板）相连，通过电流的作用，在金属制品表面形成一层金属阳离子。

2. 电镀将电解槽中的电镀液（含有金属盐溶液）注入，通过电流的作用，金属阳离子在金属制品表面还原为金属原子，并沉积在金属制品表面，形成均匀的电镀层。

3. 控制在电镀过程中，需要控制电流密度、电镀液温度、搅拌速度等参数，以确保电镀层的质量和厚度符合要求。

四、后处理1. 清洗将电镀后的金属制品进行清洗，去除表面的电镀液和杂质。

2. 中和清洗后，将金属制品放入中和槽中，使用中和剂进行中和处理，以去除电镀过程中产生的酸碱残留物。

3. 干燥中和后，将金属制品进行干燥处理，以去除表面的水分，防止腐蚀和氧化。

4. 检验对电镀后的金属制品进行质量检验，包括外观检查、厚度测量和附着力测试等，确保电镀层符合要求。

五、总结电镀车间的工艺流程图包括前处理、电镀过程和后处理等环节。

通过清洗、酸洗、预处理、阳极处理、电镀和后处理等步骤，可以获得具有良好外观和性能的电镀层。

在整个过程中，需要严格控制各项参数，以确保电镀层的质量和厚度符合要求。

电镀镍工艺流程图电镀镍工艺流程图电镀镍是一种将镍金属沉积在金属或非金属基体上的表面处理方法，常用于提高材料的耐腐蚀性、耐磨性和美观性。

下面是一种常见的电镀镍工艺流程图。

1. 表面处理：首先，将待镀件进行表面处理。

这一步包括清洗、除油和除锈等工序。

清洗过程可以使用碱性清洗液或有机溶剂来去除杂质和油脂。

除锈则需要使用酸性清洗液，以去除表面的氧化层。

2. 镀前处理：在进行镀前处理之前，需要彻底清洗待镀件，以确保表面干净无杂质。

镀前处理的目的是为了提高镀层的附着力。

这一步可以使用活化剂、活性剂或特定的湿润剂来处理。

3. 镀液配制：根据需要，制备相应的镀液。

一般镀液的主要组成成分包括：硫酸镍、硫酸、硼酸、氯化物和添加剂等。

不同的配方可以获得不同功能镀层，如亮镍、半亮镍等。

4. 镀液调制：将配制好的镀液倒入电镀槽中，调整温度和pH 值。

温度的调节通常在50-60℃之间，pH值的调节则视具体的镀液配方来决定。

5. 镀层形成：将待镀件悬挂在镀液中，使其成为阴极。

通过对镀液通入直流电流，并调整电流密度，镀液中的金属离子将被还原为金属沉积在待镀件的表面上，形成一个坚固的金属镀层。

在此过程中，还可以应用一些特定的电化学技术，如脉冲电流、阳极活化等，以获得更理想的镀层。

6. 后处理：镀层形成后，将待镀件从镀液中取出，进行洗涤、中和和干燥等后处理。

洗涤的目的是将镀液中的残留物质去除，中和则是为了中和待镀件表面的电荷，以避免漏电。

最后，通过烘干或空气吹干等手段，将待镀件彻底干燥。

7. 检验和质量控制：最后，对镀件进行检验。

主要包括对镀层厚度、均匀性和外观的评估。

通过使用镀层测厚仪、显微镜等设备，检查表面是否有均匀的镀层，并确保符合要求的厚度。

以上是一种常见的电镀镍工艺流程图。

根据不同的需求和具体条件，实际的镀镍工艺流程可能会有所不同。

在整个工艺过程中，严格控制各个环节的操作，确保质量稳定和镀层性能的达到要求，是关键所在。

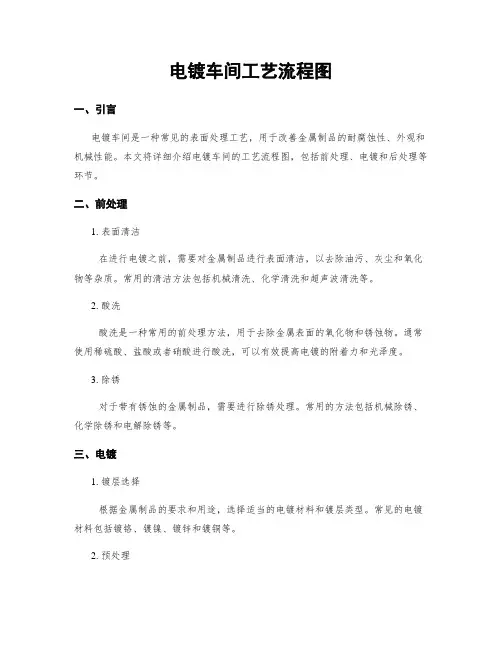

电镀车间工艺流程图一、引言电镀车间是一种常见的表面处理工艺，用于改善金属制品的耐腐蚀性、外观和机械性能。

本文将详细介绍电镀车间的工艺流程图，包括前处理、电镀和后处理等环节。

二、前处理1. 表面清洁在进行电镀之前，需要对金属制品进行表面清洁，以去除油污、灰尘和氧化物等杂质。

常用的清洁方法包括机械清洗、化学清洗和超声波清洗等。

2. 酸洗酸洗是一种常用的前处理方法，用于去除金属表面的氧化物和锈蚀物。

通常使用稀硫酸、盐酸或者硝酸进行酸洗，可以有效提高电镀的附着力和光泽度。

3. 除锈对于带有锈蚀的金属制品，需要进行除锈处理。

常用的方法包括机械除锈、化学除锈和电解除锈等。

三、电镀1. 镀层选择根据金属制品的要求和用途，选择适当的电镀材料和镀层类型。

常见的电镀材料包括镀铬、镀镍、镀锌和镀铜等。

2. 预处理在进行电镀之前，需要对金属制品进行预处理，以提高电镀的附着力和平整度。

常用的预处理方法包括活化处理、酸洗和中和等。

3. 电镀电镀是将金属离子还原成金属，并在金属制品表面形成一层均匀的镀层的过程。

通常使用电解槽进行电镀，其中包含电解液和电极。

四、后处理1. 清洗在电镀完成后，需要对金属制品进行清洗，以去除电解液和其他残留物。

常用的清洗方法包括水洗、酸洗和中和等。

2. 抛光抛光是提高金属制品表面光泽度和平整度的一种方法。

常用的抛光方法包括机械抛光、化学抛光和电解抛光等。

3. 检验对电镀后的金属制品进行检验，以确保镀层的质量和性能符合要求。

常用的检验方法包括外观检查、厚度测量和附着力测试等。

五、安全注意事项在进行电镀车间工艺流程时，需要注意以下安全事项：1. 穿戴防护服和防护手套，以避免与化学物品接触。

2. 使用通风设备，保持车间空气流通。

3. 严禁吸烟和使用明火。

4. 对废液进行妥善处理，避免对环境造成污染。

六、总结电镀车间工艺流程图包括前处理、电镀和后处理等环节。

通过表面清洁、酸洗、除锈、电镀、清洗、抛光和检验等步骤，可以获得具有良好附着力、光泽度和耐腐蚀性的电镀层。

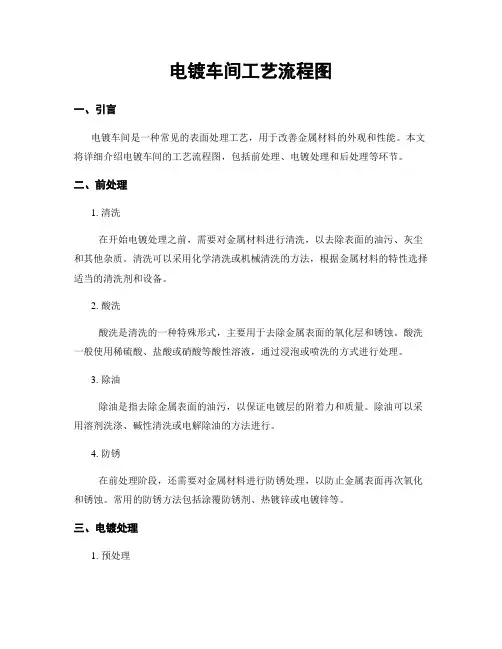

电镀车间工艺流程图一、引言电镀车间是一种常见的表面处理工艺，用于改善金属材料的外观和性能。

本文将详细介绍电镀车间的工艺流程图，包括前处理、电镀处理和后处理等环节。

二、前处理1. 清洗在开始电镀处理之前，需要对金属材料进行清洗，以去除表面的油污、灰尘和其他杂质。

清洗可以采用化学清洗或机械清洗的方法，根据金属材料的特性选择适当的清洗剂和设备。

2. 酸洗酸洗是清洗的一种特殊形式，主要用于去除金属表面的氧化层和锈蚀。

酸洗一般使用稀硫酸、盐酸或硝酸等酸性溶液，通过浸泡或喷洗的方式进行处理。

3. 除油除油是指去除金属表面的油污，以保证电镀层的附着力和质量。

除油可以采用溶剂洗涤、碱性清洗或电解除油的方法进行。

4. 防锈在前处理阶段，还需要对金属材料进行防锈处理，以防止金属表面再次氧化和锈蚀。

常用的防锈方法包括涂覆防锈剂、热镀锌或电镀锌等。

三、电镀处理1. 预处理在进行电镀处理之前，需要对金属材料进行预处理，以提高电镀层的附着力和均匀性。

预处理包括活化、酸洗、中和、水洗等步骤，具体方法根据金属材料和电镀液的要求而定。

2. 电镀电镀是将金属材料浸入含有金属离子的电解液中，通过电流作用使金属离子还原成金属，形成均匀、致密的电镀层。

电镀液的种类和配方根据所需的电镀金属而定，常见的电镀金属有镀铬、镀镍、镀铜等。

3. 电解涂漆电解涂漆是在电镀层上涂覆一层保护漆，以提高电镀件的耐腐蚀性和外观质量。

电解涂漆一般采用浸渍法或喷涂法进行，常用的涂漆材料有有机漆、无机漆等。

四、后处理1. 清洗在电镀处理完成后，需要对电镀件进行清洗，以去除电镀过程中产生的残留物和污染物。

清洗可以采用水洗、溶剂洗涤或超声波清洗等方法。

2. 干燥清洗完成后，需要对电镀件进行干燥，以防止水分残留导致电镀层的腐蚀和氧化。

干燥可以通过自然风干、热风干燥或烘箱干燥等方式进行。

3. 检验在后处理阶段，需要对电镀件进行质量检验，以确保电镀层的厚度、附着力和外观质量符合要求。

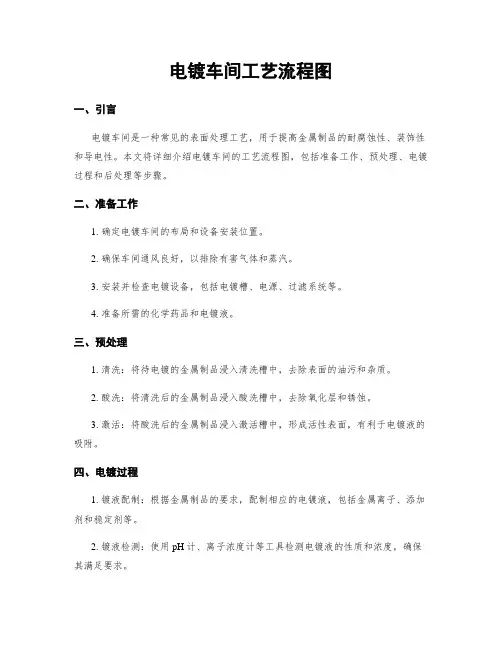

电镀车间工艺流程图一、引言电镀车间是一种常见的表面处理工艺，用于提高金属制品的耐腐蚀性、装饰性和导电性。

本文将详细介绍电镀车间的工艺流程图，包括准备工作、预处理、电镀过程和后处理等步骤。

二、准备工作1. 确定电镀车间的布局和设备安装位置。

2. 确保车间通风良好，以排除有害气体和蒸汽。

3. 安装并检查电镀设备，包括电镀槽、电源、过滤系统等。

4. 准备所需的化学药品和电镀液。

三、预处理1. 清洗：将待电镀的金属制品浸入清洗槽中，去除表面的油污和杂质。

2. 酸洗：将清洗后的金属制品浸入酸洗槽中，去除氧化层和锈蚀。

3. 激活：将酸洗后的金属制品浸入激活槽中，形成活性表面，有利于电镀液的吸附。

四、电镀过程1. 镀液配制：根据金属制品的要求，配制相应的电镀液，包括金属离子、添加剂和稳定剂等。

2. 镀液检测：使用pH计、离子浓度计等工具检测电镀液的性质和浓度，确保其满足要求。

3. 镀液过滤：通过过滤系统，去除电镀液中的杂质和悬浮物，保持电镀液的清洁度。

4. 电镀：将经过预处理的金属制品浸入电镀槽中，通过电流作用，使金属离子在金属制品表面析出形成镀层。

5. 控制参数：根据金属制品的要求，控制电镀时间、电流密度、温度等参数，以获得理想的镀层质量。

五、后处理1. 清洗：将电镀后的金属制品进行清洗，去除表面的残留电镀液和杂质。

2. 检验：对电镀后的金属制品进行外观检查，包括镀层的光泽度、均匀性和附着力等。

3. 包装：将合格的电镀制品进行包装，以保护其表面不受伤害。

4. 废液处理：对废弃的电镀液进行处理，包括中和、沉淀、过滤等步骤，以减少对环境的污染。

六、安全注意事项1. 操作人员应佩戴防护手套、眼镜和口罩，以防止化学药品对身体的伤害。

2. 严禁将金属制品和电镀液一同投入废液处理系统，以免引起化学反应和事故。

3. 定期检查电镀设备和通风系统的工作状态，确保其正常运行。

4. 对废弃的电镀液和化学药品进行专门的储存和处理，以符合环保要求。

电镀流程图
电镀是一种常见的表面处理技术，通过在金属物体表面形成一层金属膜，提高其耐腐蚀性和美观度。

下面是一个典型的电镀流程图：
1. 准备工作：将需要电镀的物体进行清洗和去除表面杂质，以确保金属的纯净度和表面光洁度。

2. 酸洗：将物体放入酸浴中，使之浸泡一段时间，以去除表面的氧化物和污垢。

酸洗通常使用硫酸或盐酸进行。

3. 水洗：将物体从酸浴中取出，用清水冲洗掉酸液残留和杂质。

4. 镀前处理：根据需要，对物体进行一些表面处理，如退火或打磨，以提高镀层的附着力和均匀性。

5. 化学镀液调配：根据需要，将金属盐、酸和其它化学试剂混合调配成特定的电镀液，以保证其适应物体的特性和电镀要求。

6. 镀液处理：对电镀液进行一系列的处理，如过滤、加热和搅拌，以保持其稳定性和镀层质量。

7. 电镀：将经过前面处理的物体浸入电解槽中，使之成为阴极，在电解质中形成电场。

通过电流通过物体和阳极之间的电解质，金属离子在物体表面还原并形成金属膜。

8. 水洗：将电镀完毕的物体取出，用清水彻底洗净表面的电解
质残留和金属盐。

9. 镀后处理：根据需要，对镀层进行防氧化处理、抛光或上光等，提高镀层的质量和光泽度。

10. 检查和包装：对镀层进行质量检查，如厚度测量、附着力测试和耐腐蚀性评估。

随后进行包装，以防止镀层受到损坏和污染。

以上是一个电镀的典型流程图，每个步骤都需要严格的操作和控制，以确保所得的镀层质量符合要求。

不同的金属和要求，可能会有一些不同的步骤和处理方法。

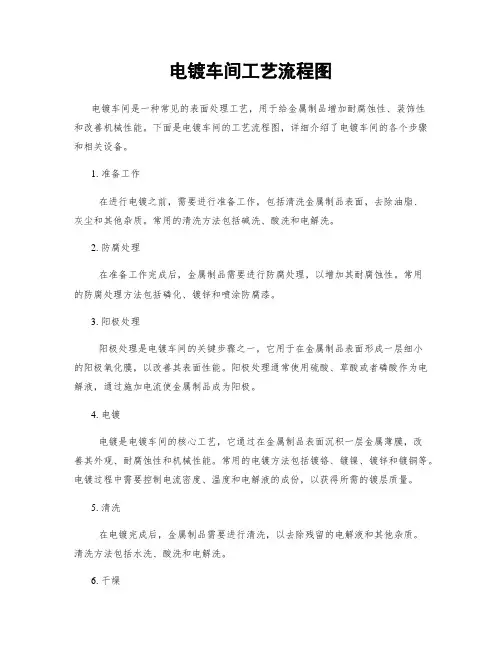

电镀车间工艺流程图电镀车间是一种常见的表面处理工艺，用于给金属制品增加耐腐蚀性、装饰性和改善机械性能。

下面是电镀车间的工艺流程图，详细介绍了电镀车间的各个步骤和相关设备。

1. 准备工作在进行电镀之前，需要进行准备工作，包括清洗金属制品表面，去除油脂、灰尘和其他杂质。

常用的清洗方法包括碱洗、酸洗和电解洗。

2. 防腐处理在准备工作完成后，金属制品需要进行防腐处理，以增加其耐腐蚀性。

常用的防腐处理方法包括磷化、镀锌和喷涂防腐漆。

3. 阳极处理阳极处理是电镀车间的关键步骤之一，它用于在金属制品表面形成一层细小的阳极氧化膜，以改善其表面性能。

阳极处理通常使用硫酸、草酸或者磷酸作为电解液，通过施加电流使金属制品成为阳极。

4. 电镀电镀是电镀车间的核心工艺，它通过在金属制品表面沉积一层金属薄膜，改善其外观、耐腐蚀性和机械性能。

常用的电镀方法包括镀铬、镀镍、镀锌和镀铜等。

电镀过程中需要控制电流密度、温度和电解液的成份，以获得所需的镀层质量。

5. 清洗在电镀完成后，金属制品需要进行清洗，以去除残留的电解液和其他杂质。

清洗方法包括水洗、酸洗和电解洗。

6. 干燥清洗完成后，金属制品需要进行干燥，以去除表面的水分。

常用的干燥方法包括自然风干、热风干和烘箱干燥。

7. 检验最后一步是对电镀完成的金属制品进行检验，以确保其质量符合要求。

常用的检验方法包括外观检查、厚度测量和耐腐蚀性测试。

以上是电镀车间的工艺流程图，每一个步骤都是非常关键的，任何一个环节浮现问题都可能影响最终的产品质量。

因此，在电镀车间操作过程中，需要严格遵守操作规程，确保每一个步骤的操作正确和稳定。

此外，还需要定期维护和检修设备，以保证其正常运行和长期稳定性。

值得注意的是，电镀车间的工艺流程和具体设备配置可能因不同的产品和要求而有所差异，上述流程仅供参考。

在实际应用中，需要根据具体情况进行调整和优化，以达到最佳的电镀效果。

电镀车间工艺流程图一、引言电镀车间是一种常见的表面处理工艺，用于给金属制品增加一层保护性的金属涂层，提高其耐腐蚀性和装饰性。

本文将详细介绍电镀车间的工艺流程图，包括准备工作、前处理、电镀过程和后处理等环节。

二、准备工作1. 设备准备：确保电镀设备正常运行，包括电镀槽、电源、过滤器等设备的检查和维护。

2. 材料准备：准备电镀所需的金属材料、电镀液、电解质、酸碱溶液等。

3. 人员准备：确保操作人员具备相关技能和安全意识，提供必要的个人防护装备。

三、前处理1. 清洗：将金属制品浸泡在清洗槽中，去除表面的油污和杂质。

2. 酸洗：将金属制品浸泡在酸洗槽中，去除表面的氧化层和锈蚀。

3. 洗净：将金属制品清洗干净，去除酸洗液残留。

4. 预处理：根据需要进行表面处理，如除锈、打磨、喷砂等。

四、电镀过程1. 阳极准备：将金属制品作为阳极，连接到电源的阳极端。

2. 阴极准备：准备一个金属板作为阴极，连接到电源的阴极端。

3. 电镀槽准备：将电镀液倒入电镀槽中，并加热至适当温度。

4. 电解质添加：根据需要向电镀液中添加适量的电解质，以调节电镀过程中的电解质浓度。

5. 电镀：将金属制品浸入电镀槽中，保证阳极和阴极相互连接，启动电源进行电镀。

6. 控制电流：根据金属制品的大小和形状，调节电流大小，控制电镀速度和质量。

7. 定时电镀：根据所需的电镀厚度和质量要求，设定适当的电镀时间。

8. 监控电镀过程：通过监测电流、电压、温度等参数，确保电镀过程的稳定性和一致性。

五、后处理1. 冲洗：将电镀后的金属制品冲洗干净，去除电镀液残留。

2. 中和：对一些酸碱性物质进行中和处理，以防止对环境造成污染。

3. 干燥：将金属制品进行干燥处理，以防止水分对电镀层的影响。

4. 检查：对电镀后的金属制品进行外观检查，确保电镀层的光洁度和质量。

5. 包装：对合格的电镀制品进行包装，以防止在运输和储存过程中受到损坏。

六、安全注意事项1. 操作人员应佩戴个人防护装备，如手套、护目镜、防护服等。

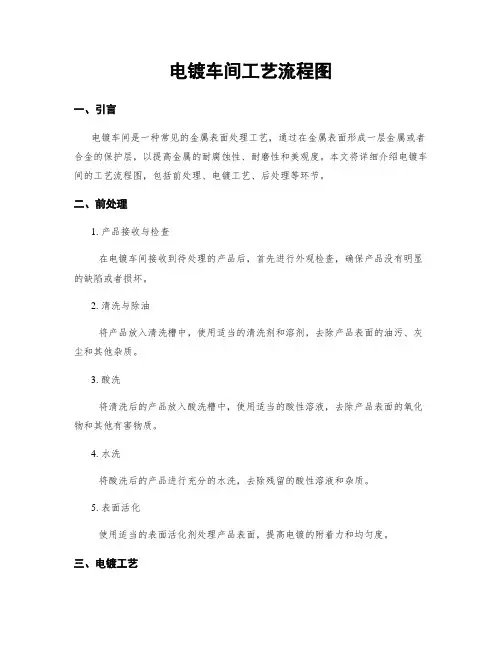

电镀车间工艺流程图一、引言电镀车间是一种常见的金属表面处理工艺，通过在金属表面形成一层金属或者合金的保护层，以提高金属的耐腐蚀性、耐磨性和美观度。

本文将详细介绍电镀车间的工艺流程图，包括前处理、电镀工艺、后处理等环节。

二、前处理1. 产品接收与检查在电镀车间接收到待处理的产品后，首先进行外观检查，确保产品没有明显的缺陷或者损坏。

2. 清洗与除油将产品放入清洗槽中，使用适当的清洗剂和溶剂，去除产品表面的油污、灰尘和其他杂质。

3. 酸洗将清洗后的产品放入酸洗槽中，使用适当的酸性溶液，去除产品表面的氧化物和其他有害物质。

4. 水洗将酸洗后的产品进行充分的水洗，去除残留的酸性溶液和杂质。

5. 表面活化使用适当的表面活化剂处理产品表面，提高电镀的附着力和均匀度。

三、电镀工艺1. 镀层选择根据产品的要求和应用领域，选择合适的电镀材料和镀层类型，如镀铬、镀镍、镀锌等。

2. 镀液配制根据所选的镀层类型，按照配方将镀液中的金属盐和添加剂溶解在适当的溶剂中，形成镀液。

3. 预处理将经过前处理的产品放入预处理槽中，使用适当的溶液进行处理，以提高镀层的附着力和均匀度。

4. 电镀将预处理后的产品放入电镀槽中，通过电解作用将金属离子沉积在产品表面，形成均匀、致密的镀层。

5. 清洗将电镀后的产品进行充分的清洗，去除残留的电镀液和其他杂质。

四、后处理1. 烘干将清洗后的产品放入烘干设备中，去除表面的水分，以防止镀层氧化或者产生其他问题。

2. 检验与修复对电镀后的产品进行外观检查和功能性测试，如有缺陷或者不合格的情况，进行修复或者重新处理。

3. 包装与质检对合格的产品进行包装，确保产品在运输和储存过程中不受损坏。

同时进行质量检验，确保产品符合相关标准和要求。

五、总结电镀车间工艺流程图涵盖了前处理、电镀工艺和后处理等环节。

通过科学合理的工艺流程，可以保证电镀产品的质量和性能。

在实际操作中，需要根据具体产品的要求和特性，进行相应的调整和优化。

电镀车间工艺流程图引言概述：电镀车间是一种常见的工业生产车间，主要用于给金属制品表面镀上一层金属薄膜，以提高其耐腐蚀性、美观性和导电性。

电镀车间工艺流程图是一种图示工具，用于展示电镀车间中不同工艺步骤的顺序和关联。

本文将详细介绍电镀车间工艺流程图的四个主要部份。

一、准备工作1.1 清洗金属制品：在电镀车间工艺流程图中，第一步是清洗金属制品。

这是为了去除金属表面的油脂、灰尘和其他杂质，以确保电镀层能够坚固附着在金属表面上。

1.2 除锈处理：除锈是清洗金属制品的重要步骤之一。

通过使用酸性溶液或者机械方法，可以去除金属表面的氧化层和锈蚀物，以提供一个干净、平整的表面。

1.3 防护处理：在电镀车间中，金属制品在镀前处理完成后，需要进行防护处理，以防止金属表面再次氧化或者受到其他污染。

这可以通过涂覆保护剂或者在金属表面上形成一层保护膜来实现。

二、电镀过程2.1 镀液配制：电镀车间工艺流程图中的第二个部份是镀液配制。

镀液是一种含有金属离子的溶液，用于镀层的形成。

在这个步骤中，需要准确配制镀液的成份和浓度，以满足不同金属制品的要求。

2.2 电解槽设置：电解槽是进行电镀的主要设备。

在电镀车间工艺流程图中，设置电解槽是一个重要的步骤。

这包括选择合适的电解槽大小和形状，以及安装电极和控制系统。

2.3 电镀操作：电镀操作是电镀车间工艺流程图中的核心步骤。

在这个步骤中，金属制品被浸入镀液中，通过施加电流和控制时间，金属离子被还原成金属原子，并在金属制品表面形成一层金属镀层。

三、后处理3.1 清洗：在电镀操作完成后，金属制品需要进行清洗。

这是为了去除残留的镀液和其他污染物，以确保金属表面的光洁度和质量。

3.2 烘干：清洗后的金属制品需要进行烘干，以去除表面的水分。

这可以通过热风烘干、真空烘干或者其他方法来实现。

3.3 包装：最后一步是将电镀完成的金属制品进行包装。

这是为了保护金属表面免受机械损伤和氧化，以及方便运输和储存。

电镀工艺流程图什么是电镀工艺？电镀工艺流程有哪些？下面是下面带来的关于电镀工艺流程图的主要内容介绍以供参考。

电镀工艺是利用电解的原理将导电体铺上一层金属的方法。

电镀是指在含有预镀金属的盐类溶液中，以被镀基体金属为阴极，通过电解作用，使镀液中预镀金属的阳离子在基体金属表面沉积出来，形成镀层的一种表面加工方法。

电镀工艺流程一般包括电镀前预处理，电镀及镀后处理三个阶段。

完整过程：1、浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级→浸酸→镀锡→二级逆流漂洗2、逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干塑胶外壳电镀流程化学去油--水洗--浸丙酮---水洗---化学粗化水洗敏化--水洗--活化--还原--化学镀铜--水洗光亮硫酸盐镀铜--水洗--光亮硫酸盐镀镍--水洗--光亮镀铬--水洗烘干送检。

电镀工艺流程图在以上流程中，最易出现故障的是光亮硫酸盐镀铜，其现象是深镀能力差及毛剌、粗糙等，对深镀能力差，应区别对待，如果低电流区不亮，而高电流区很亮且偏于白亮，则可考虑N(乙撑硫脲）是否过多，调整办法逛加入适量M(2—巯基苯骈’眯脞）及SP(聚二硫二丙烷磺酸钠），如仍不行，可加入50〜100ml双氧水搅拌10分钟试镀，如果低电流区不亮，高电流区很亮且偏于桔红色亮，测可考虑M是否过多，调整办法是加适量N及P(聚乙二醇），如仍不行，可加入50~100ml双氧，水搅拌10分钟试镀，如果低电流区不亮，而高电流K亮度亦差，则可考虑N或M是否过少，调整办法是加入适量M或N(亦可同时加入适量SP)，如果高电流区长毛刺，通常加入适当SP 即可消除，如果铍层表面无论轫上还是朝下均有细麻砂，则M过多，可添加适量P来消除，但若镀层表面轫上有麻砂,则应考虑是否有铜粉的缘故,可加入50ml双氧水来消除，一般说来，光亮镀铜液在每天下班时应加入50ml双氧水。

除了光亮镀铜易出现上述故障外，粗化也易出现故障,通常为家电产品外壳粗化后表面发黄或呈白粉状。
