电子线路第六版参考答案电子线路第六版参考答案电子线路是电子学的基础,掌握电子线路的原理和设计方法对于从事电子工程的人来说至关重要。
而电子线路第六版是电子线路领域的经典教材,被广泛应用于电子工程专业的教学和研究中。
本文将为大家提供电子线路第六版的参考答案,帮助读者更好地理解和掌握电子线路的知识。
第一章:基本概念1. 电子线路是由电子元件组成的物理结构,用于实现电子信号的处理和控制。
2. 电子元件包括有源元件(如晶体管和集成电路)和无源元件(如电阻和电容)。
3. 电子线路的主要特性包括电压、电流、功率和频率等。
第二章:基本电路1. 基本电路包括电源、负载和连接它们的导线。
2. 串联电路是将电子元件依次连接起来,电流在电路中只有一条路径。
3. 并联电路是将电子元件同时连接在一起,电流在电路中有多条路径。
第三章:电路分析方法1. 基尔霍夫定律是电路分析的基本原理之一,它包括节点电流定律和回路电压定律。
2. 罗尔定理是电路分析的另一个重要工具,它可以简化复杂电路的计算过程。
3. 叠加定理可以将复杂电路分解为简单电路进行分析,然后再将结果叠加得到最终的解。
第四章:放大电路1. 放大电路是将输入信号放大到一定幅度的电子线路,常用于信号处理和放大器设计。
2. 放大电路的常用参数包括增益、带宽和失真等。
3. 放大电路的设计需要考虑输入输出阻抗、负载和稳定性等因素。
第五章:振荡电路1. 振荡电路是产生稳定振荡信号的电子线路,常用于时钟和信号发生器等应用。
2. 振荡电路的常用结构包括反馈网络和振荡器。
3. 振荡电路的设计需要考虑振荡频率、稳定性和输出波形等因素。
第六章:滤波电路1. 滤波电路是将特定频率的信号通过,而阻断其他频率的信号的电子线路,常用于信号处理和通信系统等应用。
2. 滤波电路的常用类型包括低通滤波器、高通滤波器和带通滤波器等。
3. 滤波电路的设计需要考虑滤波特性、频率响应和阻带衰减等因素。
通过以上对电子线路第六版参考答案的论述,我们可以看到电子线路的知识体系是非常庞大和复杂的。

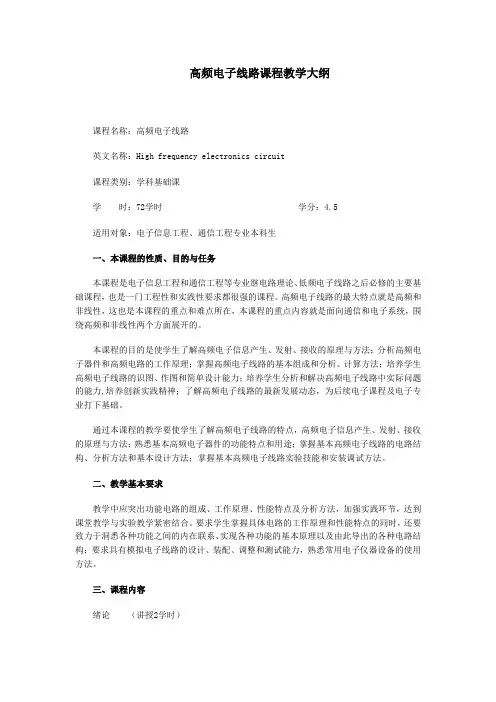

高频电子线路课程教学大纲课程名称:高频电子线路英文名称:High frequency electronics circuit课程类别:学科基础课学时:72学时学分:4.5适用对象:电子信息工程、通信工程专业本科生一、本课程的性质、目的与任务本课程是电子信息工程和通信工程等专业继电路理论、低频电子线路之后必修的主要基础课程,也是一门工程性和实践性要求都很强的课程。
高频电子线路的最大特点就是高频和非线性,这也是本课程的重点和难点所在,本课程的重点内容就是面向通信和电子系统,围绕高频和非线性两个方面展开的。
本课程的目的是使学生了解高频电子信息产生、发射、接收的原理与方法;分析高频电子器件和高频电路的工作原理;掌握高频电子线路的基本组成和分析、计算方法;培养学生高频电子线路的识图、作图和简单设计能力;培养学生分析和解决高频电子线路中实际问题的能力,培养创新实践精神;了解高频电子线路的最新发展动态,为后续电子课程及电子专业打下基础。
通过本课程的教学要使学生了解高频电子线路的特点,高频电子信息产生、发射、接收的原理与方法;熟悉基本高频电子器件的功能特点和用途;掌握基本高频电子线路的电路结构、分析方法和基本设计方法;掌握基本高频电子线路实验技能和安装调试方法。
二、教学基本要求教学中应突出功能电路的组成、工作原理、性能特点及分析方法,加强实践环节,达到课堂教学与实验教学紧密结合。
要求学生掌握具体电路的工作原理和性能特点的同时,还要致力于洞悉各种功能之间的内在联系、实现各种功能的基本原理以及由此导出的各种电路结构;要求具有模拟电子线路的设计、装配、调整和测试能力,熟悉常用电子仪器设备的使用方法。
三、课程内容绪论(讲授2学时)1.非线性电子线路的作用;2.非线性器件的基本特点及本课程的特点。
第一章功率电子线路(讲授 14学时)1.功率放大器的电路组成、工作原理和性能特点;2.乙类推挽功率放大电路;3.传输线变压器工作原理和功率合成技术;4.整流与稳压原理、斩波器的概念。

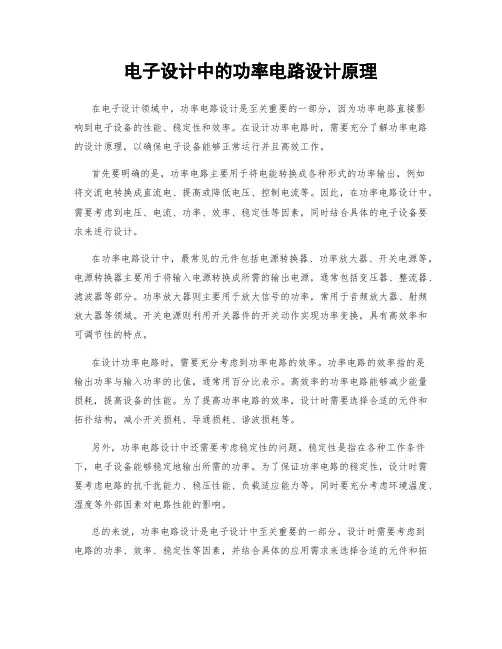

电子设计中的功率电路设计原理在电子设计领域中,功率电路设计是至关重要的一部分,因为功率电路直接影响到电子设备的性能、稳定性和效率。
在设计功率电路时,需要充分了解功率电路的设计原理,以确保电子设备能够正常运行并且高效工作。
首先要明确的是,功率电路主要用于将电能转换成各种形式的功率输出,例如将交流电转换成直流电、提高或降低电压、控制电流等。
因此,在功率电路设计中,需要考虑到电压、电流、功率、效率、稳定性等因素,同时结合具体的电子设备要求来进行设计。
在功率电路设计中,最常见的元件包括电源转换器、功率放大器、开关电源等。
电源转换器主要用于将输入电源转换成所需的输出电源,通常包括变压器、整流器、滤波器等部分。
功率放大器则主要用于放大信号的功率,常用于音频放大器、射频放大器等领域。
开关电源则利用开关器件的开关动作实现功率变换,具有高效率和可调节性的特点。
在设计功率电路时,需要充分考虑到功率电路的效率。
功率电路的效率指的是输出功率与输入功率的比值,通常用百分比表示。
高效率的功率电路能够减少能量损耗,提高设备的性能。
为了提高功率电路的效率,设计时需要选择合适的元件和拓扑结构,减小开关损耗、导通损耗、谐波损耗等。
另外,功率电路设计中还需要考虑稳定性的问题。
稳定性是指在各种工作条件下,电子设备能够稳定地输出所需的功率。
为了保证功率电路的稳定性,设计时需要考虑电路的抗干扰能力、稳压性能、负载适应能力等,同时要充分考虑环境温度、湿度等外部因素对电路性能的影响。
总的来说,功率电路设计是电子设计中至关重要的一部分,设计时需要考虑到电路的功率、效率、稳定性等因素,并结合具体的应用需求来选择合适的元件和拓扑结构。
只有通过深入理解功率电路的设计原理,才能设计出性能优越、稳定可靠的电子设备。
1-2 一功率管,它的最大输出功率是否仅受其极限参数限制?为什么?解:否。
还受功率管工作状态的影响,在极限参数中,P CM 还受功率管所处环境温度、散热条件等影响。
1-3 一功率放大器要求输出功率P 。
= 1000 W ,当集电极效率C 由40%提高到70‰时,试问直流电源提供的直流功率P D 和功率管耗散功率P C 各减小多少?解:当C1 = 40 时,P D1 = P o / C = 2500 W ,P C1 = P D1 - P o =1500 W当C2 = 70 时,P D2 = P o / C =1428.57 W ,P C2 = P D2 - P o = 428.57 W 可见,随着效率升高,P D 下降,(P D1 - P D2) = 1071.43 WP C 下降,(P C1 - P C2) = 1071.43 W1- 如图所示为低频功率晶体管3DD325的输出特性曲线,由它接成的放大器如图1-2-1(a )所示,已知V CC = 5 V ,试求下列条件下的P L 、P D 、C (运用图解法):(1)R L = 10,Q 点在负载线中点,充分激励;(2)R L = 5 ,I BQ 同(1)值,I cm = I CQ ;(3)R L = 5,Q 点在负载线中点,激励同(1)值;(4)R L = 5 ,Q 点在负载线中点,充分激励。
解:(1) R L = 10 时,作负载线(由V CE = V CC - I C R L ),取Q 在放大区负载线中点,充分激励,由图得V CEQ1 = 2.6V ,I CQ1 = 220mA ,I BQ1 = I bm = 2.4mA因为V cm = V CEQ1-V CE(sat) = (2.6 - 0.2) V = 2.4 V ,I cm = I CQ1 = 220 mA所以mW 26421cm cm L ==I V P ,P D = V CC I CQ1 =1.1 W , C = P L / P D = 24(2) 当 R L = 5 时,由V CE = V CC - I C R L作负载线,I BQ 同(1)值,即I BQ2 = 2.4mA ,得Q 2点,V CEQ2 = 3.8V ,I CQ2 = 260mA这时,V cm = V CC -V CEQ2 = 1.2 V ,I cm = I CQ2 = 260 mA所以 mW 15621cm cm L ==I V P ,P D = V CC I CQ2 = 1.3 W , C = P L / P D = 12(3) 当 R L = 5 ,Q 在放大区内的中点,激励同(1),由图Q 3点,V CEQ3 = 2.75V ,I CQ3= 460mA ,I BQ3 = 4.6mA , I bm = 2.4mA 相应的v CEmin = 1.55V ,i Cmax = 700mA 。
第一章电路的基本概念与基本定律知识要点一、内容提要直流电路的基本概念和基本定理是分析和计算电路的基础和基本方法。
这些基础和方法虽然在直流电路中提出,但原则上也适用于正弦交流电路及其它各种线性电路。
并且,这些方法也是以后分析电子线路的基础。
本章重点讲述电路中几个基本物理量、参考方向、电路的工作状态及基本定律。
二、基本要求1.了解电路模型及理想电路元件的意义;2.能正确应用电路的基本定侓;3.正确理解电压、电流正方向的意义;4.了解电路的有载工作、开路与短路状态,并能理解电功率和额定值的意义;5.熟练掌握分析与计算简单直流电路和电路中各点电位的方法。
三、学习指导本章重点讲述了三个问题:电压、电流和参考方向。
同时,对克希荷夫定律和电路中电位的概念及计算进行了详细的分析推导和计算。
虽然这些问题都比较简单,但由于它们贯穿电工学课程始终,所以读者应通过较多的例题和习题逐步建立并加深这些概念,使之达到概念清晰,运用自如灵活,能解决实际问题的目的。
1.1 电路的组成及作用在学习本课程中,首先应掌握电路的两大作用(即强电电路电的传输、分配和转换;弱电电路中是否准确地传递和处理信息),及其三大组成部分(即电源、中间环节、负载)。
要特别注意信号源与一般电源的概念与区别:信号源输出的电压与电流的变化规律取决于所加的信息;电源输出的功率和电流决定于负载的大小。
1.2 电路模型由理想电路元件组成的电路;其中理想电路元件包括电阻元件、电感元件、电容元件和电源元件等。
电源的电压或电流称为激励;激励在各部分产生的电压和电流称为响应。
1.3 电路的几个基本物理量若要正确地分析电路,必须先弄清楚电路中的几个基本物理量。
因为电流、电压和电动势这些物理量已在物理课中讲过,但是本章主要讨论它们的参考方向(正方向)和参考极性。
在本章学习的过程中应注意两点:第一,在分析任何一个电路中列关系式时,必须首先在电路图上标明电压、电动势和电流的参考方向和参考极性;第二,考虑电压和电流本身给定的正负,即要注意两套正负符号。
电子线路基础知识广西广播电视技术中心詹家金2012年4月目录基础知识基础知识一、交流电基本知识二、晶体三极管基本知识三、阻抗匹配及等效电路转换四、一些常用专业知识基础电路基础电路——滤波器一、对滤波器的基本要求二、滤波器的分类三、T型和π型滤波器的传通基础电路——放大器一、放大器及分类二、放大器的工作状态三、晶体管放大器四、晶体管放大电路的几种基本接法及其性能比较五、场效应管放大电路基础电路——振荡器一、振荡器的分类二、LC正弦波振荡器的工作原理三、半导体管LC振荡器一、交流电基本知识:1、交流电的功率(1)瞬时功率电压瞬时值u 和电流瞬时值I 的乘积p=ui(2)有功功率P=UIcos = I 2R , 为电压与电流之间的相位差,R 为负载阻抗的电阻分量。
(3)无功功率Q=UIsin = I 2X , 为电压与电流之间的相位差,X 为负载阻抗的电抗分量。
(4)视在功率交流电压有效值与电流有效值的乘积S=UI= I 2Z, Z 为负载阻抗。
视在功率也可表示为:S=cos =P/S=P/(UI),称为功率因数,tg =Q/P提高功率因数的必要性:a 、发挥供电设备(发电机、变压器)的潜力供电设备的额定电压U 与额定电流I 是一定的,如果负载的功率因数高,输出的有功功率越大;b 、当负载消耗的有功功率P 和电压为一定时,功率因数越高,负载电流I=P/(Ucos ) 就会越小,输电线上功率损耗越小。
交流电基本知识2、三相电路:(1)基本关系交流电基本知识交流电基本知识5、关于直流电源(1)、单相半波与全波整流电路交流电基本知识(2)单相桥式整流电路交流电基本知识(3)三相桥式整流电路(4)12相整流电路交流电基本知识交流电基本知识(5)二倍压整流电路经过整流在输出端能得到高于输入端二倍的直流电压,这种整流电路叫二倍整流电路,如图所示。
当电源电压为正半周时,二极管D1导通,电源对C1充电,C1两端电压可充到。
电子线路教案一、教学目标1.让学生了解电子线路的基本概念、原理和应用。
2.培养学生分析和设计电子线路的能力。
3.培养学生动手实践、观察、分析和解决问题的能力。
二、教学内容1.电子线路的基本概念:电子元件、电路图、电路连接方式等。
2.基本电子元件:电阻、电容、电感、二极管、晶体管等。
3.基本电路:串联电路、并联电路、混联电路等。
4.基本分析方法:等效电路法、节点电压法、回路电流法等。
5.基本设计方法:模拟电子电路设计、数字电子电路设计等。
三、教学重点与难点1.教学重点:电子元件的特性、电路连接方式、基本电路分析方法。
2.教学难点:电路分析方法的运用、电子电路的设计。
四、教学方法1.讲授法:讲解电子线路的基本概念、原理和应用。
2.演示法:演示电子元件的特性和电路连接方式。
3.实验法:让学生动手实践,观察和分析电路现象。
4.讨论法:针对实际问题,引导学生进行讨论和思考。
五、教学步骤1.引入新课:通过实际生活中的电子设备,引导学生了解电子线路的重要性。
2.讲解基本概念:介绍电子元件、电路图、电路连接方式等基本概念。
3.讲解基本电子元件:详细讲解电阻、电容、电感、二极管、晶体管等电子元件的特性。
4.讲解基本电路:介绍串联电路、并联电路、混联电路等基本电路的连接方式和特点。
5.讲解基本分析方法:介绍等效电路法、节点电压法、回路电流法等基本电路分析方法。
6.讲解基本设计方法:介绍模拟电子电路设计、数字电子电路设计等基本设计方法。
7.实验环节:让学生动手实践,观察和分析电路现象,巩固所学知识。
8.课堂小结:总结本节课的主要内容,强调重点和难点。
9.布置作业:布置相关的练习题,让学生巩固所学知识。
六、教学评价1.过程评价:观察学生在课堂上的表现,如提问、讨论、实验操作等。
2.终结性评价:通过考试或作业,评价学生对电子线路知识的掌握程度。
七、教学建议1.注重理论与实践相结合,让学生在实际操作中掌握电子线路知识。
2.鼓励学生提问和思考,培养学生的创新能力和解决问题的能力。
电子线路第一章晶体二极管和二极管整流电路一、填空1、晶体二极管加一定的(正向)电压时导通,加(反向)电压时(截止)这一导电特性称为二极管的(单相导电)特性。
2、不加杂质的纯净半导体称为(本征半导体)。
3、P型半导体它又称为(空穴)型半导体,其内部(空穴)数量多于(自由电子)数量。
4、加在二极管两端的(电压)和流过二极管的(电流)间的关系称为二极管的(伏安特性)。
5、把(交流)电转换成(直流)电的过程称为整流。
6。
直流电的电路称为二极管单相整流电路,常用的有(单相半波整流)、(单相桥式整流)和(倍压整流)电路。
7。
三极管工作在放大区时,通常在它的发射结加(正向)电压,集电结加(反向)电压。
8。
三极管在电路中的三种基本连接方式是(共发射极接法)、(共基极接法)、(共集电极接法)。
9。
晶体二极管的主要参数有(最大整流电流IFm)、(最高反向工作电压VRm)、(反向漏电流IR)。
10。
导电能力介于(导体)和(绝缘体)之间物体称为半导体。
11、在半导体内部,只有(空穴)和(自由电子)两种载流子。
12、一般来说,硅晶体二极管的死区电压应(大于)锗晶体二极管的死区电压。
13、当晶体二极管的PN结导通后,则参加导电的是(既有少数载流子,又有多数载流子)。
14、用万用表测晶体二极管的正向电阻时,插在万用表标有+号插孔中的测试表笔(通常是红色表笔)所连接的二极管的管脚是二极管的(负)极,另一电极是(正)极。
15、面接触性晶体二极管比较适用(大功率整流)16。
晶体二极管的阳极电位是-10V,阴极电位是-5V,则晶体二极管处于(反偏)17。
用万用表欧姆档测量小功率晶体二极管性能好坏时,应把欧姆档拨到(R1K档)18。
当硅晶体二极管加上0。
3V正向电压时,该晶体管相当于(阻值很大的电阻)19。
晶体二极管加(反向)电压过大而(击穿),并且出现(烧毁)的现象称为热击穿20。
晶体二极管在反向电压小于反向击穿电压时,反向电流(极小);当反向电压大于反向击穿电压后,反向电流会急速(增大)21、二极管的正极又称(阳)极,负极又称(阴)极。
