功率电子电路布局布线及散热处理

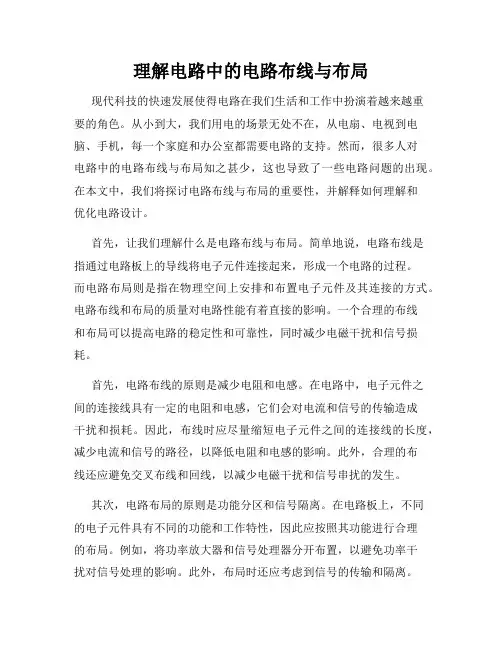

理解电路中的电路布线与布局现代科技的快速发展使得电路在我们生活和工作中扮演着越来越重要的角色。

从小到大，我们用电的场景无处不在，从电扇、电视到电脑、手机，每一个家庭和办公室都需要电路的支持。

然而，很多人对电路中的电路布线与布局知之甚少，这也导致了一些电路问题的出现。

在本文中，我们将探讨电路布线与布局的重要性，并解释如何理解和优化电路设计。

首先，让我们理解什么是电路布线与布局。

简单地说，电路布线是指通过电路板上的导线将电子元件连接起来，形成一个电路的过程。

而电路布局则是指在物理空间上安排和布置电子元件及其连接的方式。

电路布线和布局的质量对电路性能有着直接的影响。

一个合理的布线和布局可以提高电路的稳定性和可靠性，同时减少电磁干扰和信号损耗。

首先，电路布线的原则是减少电阻和电感。

在电路中，电子元件之间的连接线具有一定的电阻和电感，它们会对电流和信号的传输造成干扰和损耗。

因此，布线时应尽量缩短电子元件之间的连接线的长度，减少电流和信号的路径，以降低电阻和电感的影响。

此外，合理的布线还应避免交叉布线和回线，以减少电磁干扰和信号串扰的发生。

其次，电路布局的原则是功能分区和信号隔离。

在电路板上，不同的电子元件具有不同的功能和工作特性，因此应按照其功能进行合理的布局。

例如，将功率放大器和信号处理器分开布置，以避免功率干扰对信号处理的影响。

此外，布局时还应考虑到信号的传输和隔离。

通过合理的布局和屏蔽，可以减少信号的干扰和串扰，提高电路的抗干扰能力和信号的完整性。

另外，电路布线和布局的优化也需要考虑到电磁兼容性。

在现代电子设备中，电磁兼容性是一个重要的问题。

不正确的布线和布局可能导致电磁辐射和敏感度增加，从而影响电子设备的性能和可靠性。

为了提高电磁兼容性，应选择合适的材料和屏蔽手段，同时合理分布功率线和信号线，以减少电磁辐射和接收到的干扰信号。

最后，虽然电路布线和布局对电路性能有着重要的影响，但是它并不是一个孤立的环节。

电气工程中的电路板设计规范要求与布局原则电气工程中，电路板设计是至关重要的一环，直接关系到电子设备的性能和稳定性。

良好的电路板设计可以提高信号传输的效率，降低功耗，提升系统的可靠性。

为了满足设计需求，下面将介绍电路板设计的规范要求与布局原则。

一、电路板设计规范要求1. 尺寸和形状：电路板的尺寸和形状应与设备外壳相匹配，确保电路板能够完美安装在设备中。

同时，需要预留足够的空间布局各个元器件和信号走线。

2. PCB层数：根据实际需要，选择适当的PCB层数。

一般情况下，双面布线已经满足大部分应用需求，如果有高密度信号和较复杂布线要求，可以考虑多层布线。

3. 线路宽度和间距：根据电流大小和信号传输速率，合理选择线路宽度和间距。

一般情况下，线路宽度越宽，电阻越小，信号传输越稳定。

而线路间距越大，避免了线间串扰的问题。

4. 禁止过小孔径：过小孔径会导致打孔困难，降低钻孔精度，容易引起掉铜、起焊等问题。

因此，电路板设计中需要遵守合理的孔径规范，以确保制造质量。

5. 接地和屏蔽：合理的接地和屏蔽设计能够有效降低电磁干扰和噪音。

将信号地、电源地和机壳地分离，避免共地和回路间相互干扰。

对敏感信号进行屏蔽处理，提高系统的可靠性。

二、电路板布局原则1. 元器件布局：按照电路流程和信号路径的顺序，合理布置元器件。

将频率较高、噪音敏感的元器件远离信号走线和电源线，减少相互之间的干扰。

同时，遵循最短路径原则，减少信号传输路径的长度，降低传输损耗和延迟。

2. 供电和地引线：合理安排供电和地引线的布局，减少电流的回流路径，降低功耗和电磁干扰。

将供电和地引线尽量贴近元器件，减少回路的面积，提高系统的稳定性。

3. 信号走线：信号走线的布局应遵循最佳布线原则，避免交叉和环行。

对于差分信号，要保持两个信号线的长度一致，减少差异传输引起的相位失真。

对于高速信号，要避免尖角和突变，采取较圆滑的走线方式，减少信号反射和串扰。

4. 散热和散布：合理的散热设计可以提高电子元器件的工作效率和寿命。

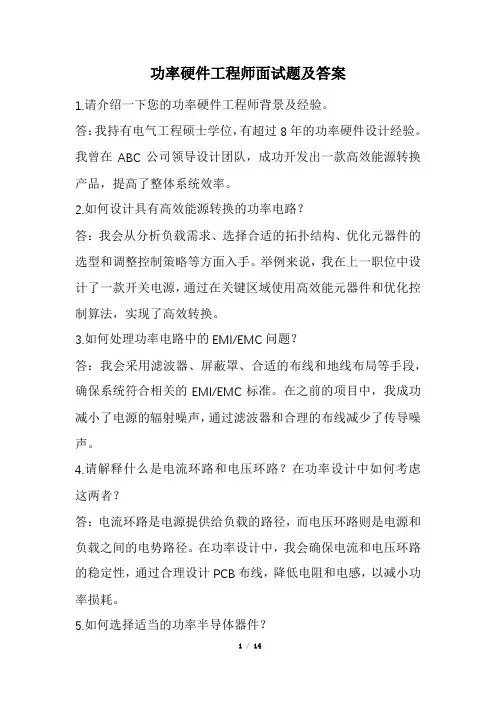

功率硬件工程师面试题及答案1.请介绍一下您的功率硬件工程师背景及经验。

答：我持有电气工程硕士学位，有超过8年的功率硬件设计经验。

我曾在ABC公司领导设计团队，成功开发出一款高效能源转换产品，提高了整体系统效率。

2.如何设计具有高效能源转换的功率电路？答：我会从分析负载需求、选择合适的拓扑结构、优化元器件的选型和调整控制策略等方面入手。

举例来说，我在上一职位中设计了一款开关电源，通过在关键区域使用高效能元器件和优化控制算法，实现了高效转换。

3.如何处理功率电路中的EMI/EMC问题？答：我会采用滤波器、屏蔽罩、合适的布线和地线布局等手段，确保系统符合相关的EMI/EMC标准。

在之前的项目中，我成功减小了电源的辐射噪声，通过滤波器和合理的布线减少了传导噪声。

4.请解释什么是电流环路和电压环路？在功率设计中如何考虑这两者？答：电流环路是电源提供给负载的路径，而电压环路则是电源和负载之间的电势路径。

在功率设计中，我会确保电流和电压环路的稳定性，通过合理设计PCB布线，降低电阻和电感，以减小功率损耗。

5.如何选择适当的功率半导体器件？答：选择功率半导体器件时，我会考虑功率需求、频率、效率和成本等因素。

在之前的项目中，我成功选用了一款高效的MOSFET，通过电流和电压的特性匹配，提高了整个系统的效率。

6.请描述您在设计电源管理电路时的经验。

答：我曾负责设计一款多通道电源管理电路，以满足系统各部分的不同功率需求。

通过合理的模块划分和智能功率调节，我成功提升了系统的稳定性和效率。

7.在功率设计中，如何解决过温和过流保护问题？答：我会使用热敏电阻、过流保护芯片等器件，通过实时监测温度和电流，实现过温和过流的精确保护。

在之前的项目中，我设计了一套保护机制，确保系统在极端条件下能够安全运行。

8.请谈谈您在电源转换效率提升方面的经验。

答：我在之前的项目中通过优化控制算法、选择高效元器件和降低开关损耗等手段，成功提高了电源转换效率。

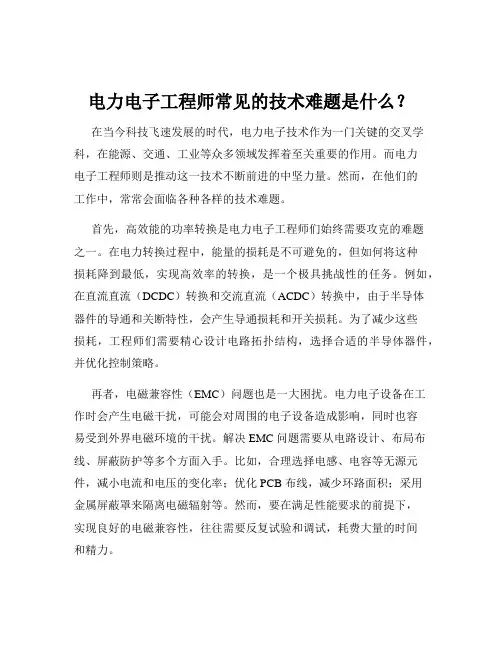

电力电子工程师常见的技术难题是什么？在当今科技飞速发展的时代，电力电子技术作为一门关键的交叉学科，在能源、交通、工业等众多领域发挥着至关重要的作用。

而电力电子工程师则是推动这一技术不断前进的中坚力量。

然而，在他们的工作中，常常会面临各种各样的技术难题。

首先，高效能的功率转换是电力电子工程师们始终需要攻克的难题之一。

在电力转换过程中，能量的损耗是不可避免的，但如何将这种损耗降到最低，实现高效率的转换，是一个极具挑战性的任务。

例如，在直流直流（DCDC）转换和交流直流（ACDC）转换中，由于半导体器件的导通和关断特性，会产生导通损耗和开关损耗。

为了减少这些损耗，工程师们需要精心设计电路拓扑结构，选择合适的半导体器件，并优化控制策略。

再者，电磁兼容性（EMC）问题也是一大困扰。

电力电子设备在工作时会产生电磁干扰，可能会对周围的电子设备造成影响，同时也容易受到外界电磁环境的干扰。

解决 EMC 问题需要从电路设计、布局布线、屏蔽防护等多个方面入手。

比如，合理选择电感、电容等无源元件，减小电流和电压的变化率；优化 PCB 布线，减少环路面积；采用金属屏蔽罩来隔离电磁辐射等。

然而，要在满足性能要求的前提下，实现良好的电磁兼容性，往往需要反复试验和调试，耗费大量的时间和精力。

散热问题同样不容忽视。

随着电力电子设备功率密度的不断提高，发热问题愈发严重。

过高的温度会影响器件的性能和可靠性，甚至导致设备故障。

为了有效散热，工程师们需要设计合理的散热结构，选择高效的散热材料，如导热硅脂、铝基板等。

同时，还要考虑风道设计、风扇选型等因素，以确保热量能够及时散发出去。

在一些特殊的应用场景，如高温环境下工作的设备，散热问题更是难上加难。

另外，电力电子系统的可靠性也是一个关键问题。

由于电力电子设备通常工作在高电压、大电流的条件下，器件容易受到电应力、热应力等的影响，从而导致老化和失效。

为了提高系统的可靠性，工程师们需要进行可靠性设计，包括冗余设计、降额设计等。

印制电路板布线注意事项印制电路板布线注意事项目前电子器材用于各类电子设备和系统仍然以印制电路板为主要装配方式。

实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子设备的可靠性产生不利影响。

例如，如果印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声。

因此，在设计印制电路板的时候，应注意采用正确的方法。

一、地线设计在电子设备中，接地是控制干扰的重要方法。

如能将接地和屏蔽正确结合起来使用，可解决大部分干扰问题。

电子设备中地线结构大致有系统地、机壳地(屏蔽地)、数字地(逻辑地)和模拟地等。

在地线设计中应注意以下几点:1.正确选择单点接地与多点接地在低频电路中，信号的工作频率小于1MHz，它的布线和器件间的电感影响较小，而接地电路形成的环流对干扰影响较大，因而应采用一点接地。

当信号工作频率大于10MHz时，地线阻抗变得很大，此时应尽量降低地线阻抗，应采用就近多点接地。

当工作频率在1~10MHz时，如果采用一点接地，其地线长度不应超过波长的1/20，否则应采用多点接地法。

2.将数字电路与模拟电路分开电路板上既有高速逻辑电路，又有线性电路，应使它们尽量分开，而两者的地线不要相混，分别与电源端地线相连。

要尽量加大线性电路的接地面积。

3.尽量加粗接地线若接地线很细，接地电位则随电流的变化而变化，致使电子设备的定时信号电平不稳，抗噪声性能变坏。

因此应将接地线尽量加粗，使它能通过三位于印制电路板的允许电流。

如有可能，接地线的宽度应大于3mm。

4.将接地线构成闭环路设计只由数字电路组成的印制电路板的地线系统时，将接地线做成闭环路可以明显的提高抗噪声能力。

其原因在于:印制电路板上有很多集成电路元件，尤其遇有耗电多的元件时，因受接地线粗细的限制，会在地结上产生较大的电位差，引起抗噪声能力下降，若将接地结构成环路，则会缩小电位差值，提高电子设备的抗噪声能力。

二、电磁兼容性设计电磁兼容性是指电子设备在各种电磁环境中仍能够协调、有效地进行工作的能力。

硬件设计问题总结引言硬件设计作为产品开发的重要环节之一，涉及到电路设计、芯片选择、布局布线等多个方面。

在硬件设计的过程中，常常会遇到一些问题，这些问题的解决与否直接影响到产品的性能和可靠性。

本文将对硬件设计中常见的问题进行总结和分析，为硬件设计人员提供一些解决问题的思路和方法。

一、电路设计问题1.1 电源稳定性电源稳定性是电路设计过程中需要特别关注的问题之一。

电源的不稳定会导致电路工作不正常甚至损坏。

一般来说，电源稳定性问题主要包括以下几个方面：•电源纹波：电源输出的纹波过大会对电路产生较大的干扰。

解决纹波问题的方法包括使用电容滤波、增加电感等。

•电源噪声：电源中的噪声会通过电源线传播到电路中，影响电路的正常工作。

可以采用滤波电路和屏蔽措施来降低电源噪声。

•电源跳变：电源在切换过程中可能会出现瞬间的跳变现象，影响电路的稳定性。

解决电源跳变问题可以通过合理设计电源电路以及使用稳压芯片等方法。

1.2 信号完整性在设计复杂的电路时，信号完整性是一个不容忽视的问题。

信号完整性问题可能导致信号失真、干扰等影响电路性能的情况。

常见的信号完整性问题包括：•信号串扰：当多条信号线密集排列时，相邻信号线之间可能会产生串扰，导致信号失真。

可以通过增加间隔距离、使用屏蔽等方法来减少信号串扰。

•线长匹配：对于高速信号，线长的不匹配可能会导致信号到达时间不一致，从而影响电路的稳定性和可靠性。

可以通过布线时保持线长匹配、使用信号缓冲器等方法来解决线长匹配问题。

二、芯片选择问题2.1 芯片功能选择在硬件设计中，选择合适的芯片对于电路的功能实现和性能优化至关重要。

在选择芯片时，需要考虑以下几个方面：•功能需求：根据电路的功能需求选择合适的芯片型号和版本。

•性能指标：根据电路性能需求选择芯片的性能指标，如速度、功耗、存储容量等。

•可获得性：芯片的供应和支持情况也是选择的重要考虑因素。

确保芯片供应稳定，并能获得厂商的技术支持。

2.2 芯片封装选择芯片的封装形式对电路的布局布线和散热等方面有着重要影响。

1．印制电路板上的元器件布局首先，要考虑PcB尺寸大小。

PcB尺寸过大时，印制线路长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且临近线条易受干扰。

在确定PcB尺寸后，再确定特殊元件的位置。

最后，A TMEL代理根据电路的功能单元，对电路的全部元件进行布局。

(1)确定特殊元件的位置①尽可能缩短高频元件直接的连线，设法减少它们的分布参数和相互间的电磁干扰。

易受干扰的元件不能相互离得太近，输入和输出元件应尽量远离。

②某些元件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引起意外短路。

带强电的元件应尽量布置在调试时手不易触及的地方。

⑤质量超过158的元件，应当用支架加以固定，然后焊接。

那些又大又重、发热量多的元件，不宜装在印制板上，而应装在整机的机箱底板上，且考虑散热问题。

热敏元件应远离发热元件。

④对于电位器、可调电感线圈、可变电容器及微动开头等可调元件的布局要考虑整机的结构要求。

若是机内调节，应放在印制板上便于调节的地方；若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应。

⑤应留出印制板的定位孔和固定支架所占用的位置。

(2)根据电路的功能单元对电路的全部元件进行布局①按照电路的流程，安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能地保持一致的方向。

⑧以每个功能电路的核心元件为中心，围绕它来进行布局。

地排列在PcB上，尽量减少和缩短各元件之间的引线和连接。

③在高频条件下工作的电路，要考虑元件之间的分布参数。

件平行排列。

这样，不但美观，而且焊接容易，易于批量生产。

般电路应尽可能使元④位于电路板边缘的元件，离电路板边缘一般不小于2mm。

电路板的最佳形状为矩形，长宽比为3：2或4，3。

电路板面尺寸大于200 mm×150 mm时，应考虑电路板所受的机械强度。

2．印制电路板布线的一般原则·(1)电路中的电流环路应保持最小。

(2)使用较大的地平面以减小地线阻抗。

首先从开关电源的设计及生产工艺开始描述吧，先说说印制板的设计。

开关电源工作在高频率，高脉冲状态，属于模拟电路中的一个比较特殊种类。

布板时须遵循高频电路布线原则。

1、布局：脉冲电压连线尽可能短，其中输入开关管到变压器连线，输出变压器到整流管连接线。

脉冲电流环路尽可能小如输入滤波电容正到变压器到开关管返回电容负。

输出部分变压器出端到整流管到输出电感到输出电容返回变压器电路中X电容要尽量接近开关电源输入端，输入线应避免与其他电路平行，应避开。

Y电容应放置在机壳接地端子或FG连接端。

共摸电感应与变压器保持一定距离，以避免磁偶合。

如不好处理可在共摸电感与变压器间加一屏蔽，以上几项对开关电源的EMC性能影响较大。

输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标，两只小容量电容并联效果应优于用一只大容量电容。

发热器件要和电解电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口控制部分要注意：高阻抗弱信号电路连线要尽量短如取样反馈环路，在处理时要尽量避免其受干扰、电流取样信号电路，特别是电流控制型电路，处理不好易出现一些想不到的意外，其中有一些技巧现以3843电路举例见图（1）图一效果要好于图二，图二在满载时用示波器观测电流波形上明显叠加尖刺，由于干扰限流点比设计值偏低，图一则没有这种现象、还有开关管驱动信号电路，开关管驱动电阻要靠近开关管，可提高开关管工作可靠性，这和功率 MOSFET高直流阻抗电压驱动特性有关。

下面谈一谈印制板布线的一些原则。

线间距：随着印制线路板制造工艺的不断完善和提高，一般加工厂制造出线间距等于甚至小于0.1mm已经不存在什么问题，完全能够满足大多数应用场合。

考虑到开关电源所采用的元器件及生产工艺，一般双面板最小线间距设为0.3mm，单面板最小线间距设为0.5mm，焊盘与焊盘、焊盘与过孔或过孔与过孔，最小间距设为0.5mm，可避免在焊接操作过程中出现“桥接”现象。

PCB电路板散热设计技巧一、热设计的重要性电子设备在工作期间所消耗的电能，比如射频功放，FPGA芯片，电源类产品，除了有用功外，大部分转化成热量散发。

电子设备产生的热量，使内部温度迅速上升，如果不及时将该热量散发，设备会继续升温，器件就会因过热失效，电子设备的可靠性将下降。

SMT使电子设备的安装密度增大，有效散热面积减小，设备温升严重地影响可靠性，因此，对热设计的研究显得十分重要。

对于PCB电路板的散热是一个非常重要的环节，那么PCB电路板散热技巧是怎样的，下面我们一起来讨论下。

对于电子设备来说，工作时都会产生一定的热量，从而使设备内部温度迅速上升，如果不及时将该热量散发出去，设备就会持续的升温，器件就会因过热而失效，电子设备的可靠性能就会下降。

因此，对电路板进行很好的散热处理是非常重要的。

二、印制电路板温升因素分析引起印制板温升的直接原因是由于电路功耗器件的存在，电子器件均不同程度地存在功耗，发热强度随功耗的大小变化。

印制板中温升的2种现象：（1）局部温升或大面积温升；（2）短时温升或长时间温升。

在分析PCB热功耗时，一般从以下几个方面来分析。

2.1电气功耗（1）分析单位面积上的功耗；（2）分析PCB板上功耗的分布。

2.2印制板的结构（1）印制板的尺寸；（2）印制板的材料。

2.3印制板的安装方式（1）安装方式（如垂直安装，水平安装）；（2）密封情况和离机壳的距离。

2.4热辐射（1）印制板表面的辐射系数；（2）印制板与相邻表面之间的温差和他们的绝对温度2.5热传导（1）安装散热器；（2）其他安装结构件的传导。

2.6热对流（1）自然对流；（2）强迫冷却对流。

从PCB上述各因素的分析是解决印制板的温升的有效途径，往往在一个产品和系统中这些因素是互相关联和依赖的，大多数因素应根据实际情况来分析，只有针对某一具体实际情况才能比较正确地计算或估算出温升和功耗等参数。

三、PCB热设计的一些方法1通过PCB板本身散热目前广泛应用的PCB板材是覆铜／环氧玻璃布基材或酚醛树脂玻璃布基材，还有少量使用的纸基覆铜板材。

电路板设计中常见的问题及解决方法在电路板设计过程中，由于材料、工艺和设计等多个因素的综合影响，常会出现一些问题。

本文将介绍电路板设计中常见的问题，并提供相应的解决方法。

一、电路板设计中常见问题1. 线路完整性问题线路完整性是电路板设计中一个关键的问题。

主要表现为信号的传输延迟、串扰等。

可能产生的原因包括布线不合理、传输线长度过长、终端电阻设置不合适等。

2. 电源噪声问题电源噪声会对电路的工作产生负面影响，可能导致噪声耦合和干扰。

这一问题通常与电源线的设计和放置有关，例如布线的选择、电源滤波电容的使用等。

3. 温度管理问题电路板在工作中会产生一定的热量，如果不能妥善管理温度，可能导致电子元器件的过热、性能下降甚至损坏。

在电路板设计中需要合理布局，确保元器件之间的散热、选择合适的散热材料等。

4. 封装和布局问题封装和布局是电路板设计中至关重要的一环。

封装的选择应符合设计要求，如尺寸、引脚数、散热等。

布局应合理安排元器件的位置，以降低信号干扰、提高性能。

5. 电磁干扰问题电磁干扰可能导致电路性能下降，信号失真，甚至功能故障。

电路板设计中应注意减少电磁辐射和抗干扰能力的提升，采取合适的屏蔽措施等。

二、电路板设计问题的解决方法1. 通过优化布线来解决线路完整性问题。

合理布置信号线，缩短传输距离，避免信号串扰；合理设置终端电阻，保证信号的正常传输。

2. 采用滤波电容等元器件来解决电源噪声问题。

电源滤波电容可以有效减少电源噪声，提高供电的稳定性。

3. 通过优化散热设计来解决温度管理问题。

合理布局散热元件，选择散热性能好的材料，提高散热效率。

4. 根据实际需求选择合适的封装和布局方案。

封装的选择要兼顾尺寸和性能，布局要充分考虑信号干扰和散热等因素。

5. 采用屏蔽措施来解决电磁干扰问题。

可以采用金属屏蔽罩、屏蔽层、增加地线等方法来减少电磁辐射和提高电路的抗干扰能力。

总结：电路板设计中常见问题的解决需要设计人员在整个设计过程中保持细致的观察和分析能力。

PCB画法注意事项PCB（Printed Circuit Board，印刷电路板）是电子产品中非常重要的组成部分，它将电子元器件固定在一块绝缘板（通常是纸/玻璃纤维质）上，并通过导线连接它们以实现电气连接。

在进行PCB设计和绘制时，有一些重要的事项需要注意，以确保最终的电路板质量和性能。

首先，正确的电路设计是成功的PCB设计的基础。

在开展PCB设计之前，要确保对电路功能、信号和功率要求有清晰的理解。

尽量避免设计过于复杂的电路，保证电路逻辑简单，这样可以降低制造成本和提高稳定性。

其次，选择合适的PCB软件工具进行设计非常重要。

市面上有很多PCB设计软件可供选择，如Altium Designer、Eagle、PADS等。

根据个人经验和需求，选择适合的软件可以提高设计效率和准确性。

同时，要熟练掌握所选软件的使用方法和技巧。

在进行PCB布局时，需要注意以下几点：1.元件布局：根据电路板功能和信号传输要求，合理布置元器件位置。

将相互影响较大的元器件尽量远离，以减少干扰。

同时，避免元件之间的短路和过于拥挤的布局，使电路板易于制造和维修。

2.电源布局：电源的分布和连接是PCB设计中的关键因素。

尽量避免电源线与信号线交叉，以减少干扰和噪声。

如果可能，可以使用地平面或配重平面填充层，以提高整体电气性能。

3.散热布局：一些电子器件会发热，因此要在设计中考虑合理的散热布局。

将发热元件尽可能靠近散热片或散热片。

同时，注意确保散热途径的畅通，防止热能聚集导致温度过高。

4.信号完整性：要考虑到信号在PCB上的传输特性，尤其是高速信号的传输特性。

合理布局信号路径，避免信号线过长，减少串扰和反射。

在布局过程中，保持相应信号层的连续性和完整性，如差分信号的走线时要遵循差分对的规则。

在进行PCB绘制时，还需要注意以下几点：1.尺寸规划：在绘制PCB时，要充分考虑目标应用中的尺寸规定。

确保电路板的尺寸适合所需场景。

同时，选择正确的PCB材料和层数，以满足特定的电气性能要求。

电路板设计中的注意事项与技巧电路板设计是电子制造的核心部分，它负责将电子元器件连接成一个功能完整的电路系统。

在进行电路板设计时，需要注意一些事项与技巧，以确保电路板的性能和可靠性。

以下是电路板设计中的注意事项与技巧。

注意事项：1. 充分理解电路需求：在设计电路板之前，应该对电路的功能需求有清楚的了解。

确认电路的输入输出端口、工作电压、电流等参数，并根据需求选择合适的元器件和连接方式。

2. 电路布局规划：在进行电路板布局时，要考虑到不同电路之间的相互影响和干扰。

尽量避免高频和低频电路布局在同一区域，以减小干扰。

3. 保持信号完整性：在高速电路板设计中，保持信号完整性是非常重要的。

要避免信号线走线过长、走线路径交叉、信号线和电源线以及地线走线过近等情况，以减小信号干扰和串扰。

4. 地平面设计：地平面的设计对电路板的性能和可靠性有很大影响。

一个良好的地平面能够提供稳定的地引用平面，减小信号回路的环路面积，减小信号的辐射和接收到的干扰。

5. 电源电路设计：电源电路应该保证电路板的稳定工作。

在设计电源电路时，尽量减小电流噪声和电源纹波，保证电源供电稳定。

6. 温度管理：对于高功率的电路板设计，需要考虑散热问题。

在布局和走线时，要合理安排散热元件和散热通道，保证电路板的热量能够及时散发。

技巧：1. 使用EDA工具：利用电子设计自动化（EDA）工具，可以极大地提高设计效率和准确性。

通过利用EDA工具进行仿真和验证，可以在设计前预测电路的性能和稳定性。

2. 模块化设计：在进行电路板设计时，可以尽可能地采用模块化的设计方法。

将电路板分割成各个功能模块，有利于设计、测试和维修。

3. 优化布线：在进行电路板布线时，可以通过优化走线路径和选择合适的走线方式来提高电路的性能。

可以采用直线走线、45度角走线等方式来减小信号路径的长度和过程。

4. 保持一致性：在进行电路板设计时，应该保持一致性。

尽量采用统一的元件封装和规范的走线方式，以减小制造和维护的难度。

电子电路的功率分配和电源电路设计引言：电子电路的功率分配和电源电路设计是电子工程中非常重要的两个方面。

功率分配是指将电源所提供的电能按照一定方式分配给电路中的各个元件，保证它们能够正常工作。

电源电路设计则是指根据电路的需求，设计合适的电源电路以提供所需的电能。

步骤一：电子电路的功率分配1. 确定功率需求：首先要明确电路中各个元件的功率需求，根据元件的特性参数，计算出其所需的电压和电流。

可以通过参考元件的数据手册来获取这些参数。

2. 计算总功率：将各个元件的功率需求相加，得到电路的总功率。

确保所选取的电源能够提供足够的总功率。

3. 确定功率分配方式：根据电路的特点和元件的要求，选择合适的功率分配方式。

常见的功率分配方式有串联和并联。

串联方式下，电路中的各个元件按顺序连接，电流保持不变，电压分配给各个元件。

并联方式下，电路中的各个元件并联连接，电压保持不变，电流分配给各个元件。

4. 考虑功率损耗和效率：在功率分配过程中，要考虑电路中可能存在的功率损耗，以减少能量的浪费。

同时，要关注电路的工作效率，确保电能能够有效地转化为所需的功率。

步骤二：电源电路设计1. 选择合适的电源类型：根据电路的需求，选择适合的电源类型。

常见的电源类型有交流电源和直流电源。

交流电源适用于需要经过变压器转换电压的情况，而直流电源适用于需要稳定输出电压的情况。

2. 确定电源电压和电流：根据电路的需求，确定电源的输出电压和电流。

这取决于电路中元件的特性参数和功率需求。

3. 选择合适的电源电路拓扑结构：根据电源的输出特性和需求，选择合适的电源电路拓扑结构。

常见的电源电路拓扑结构有线性电源、开关电源和切换电源等。

4. 设计电源稳压和过载保护电路：为了确保电源稳定输出所需的电压和电流，需要设计合适的稳压和过载保护电路。

稳压电路能够使输出电压保持在设定范围内，而过载保护电路能够在电路过载时自动断开电源，以保护电路中的元件免受损坏。

5. 考虑电源效率和热管理：在电源电路设计过程中，要关注电源的工作效率，以保证电能能够有效地转换为所需的功率。

pcb功率损失原因-回复PCB功率损失原因导言：在电子产品的设计和制造过程中，PCB（Printed Circuit Board，印制电路板）是不可或缺的组成部分。

PCB承载并连接各个电子元件，起到电路连接和信号传输的作用。

然而，由于各种原因，PCB上会产生功率损失，进而影响设备的性能和效率。

本文将一步一步回答为何PCB会产生功率损失，并提出一些解决方案以降低功率损失。

第一部分：PCB功率损失的基本原理PCB功率损失是指电路板在工作过程中产生的能量损耗。

这种损耗是由于电流通过导线、电阻、电容和电感等导致的。

在电子传输过程中，导线会产生电阻，电流通过导线时会散失能量。

电阻越大，能量散失越多，功率损失越大。

此外，电容和电感对功率损失也有贡献。

当电流通过电容和电感时，会产生电压降和电流波动，进而导致功率损失。

第二部分：PCB功率损失的主要原因1. 材料选择：PCB的制作材料对功率损失有着重要的影响。

不同材料的电阻、电容和电感等特性不同，会导致功率损失的差异。

选择合适的材料，能够降低电阻和电容等因素对功率损失的贡献。

2. 线路布局：PCB的线路布局也会影响功率损失。

电路布线过长或走线复杂会增加电阻和电容，进而增加功率损失。

合理的线路布局包括减少走线长度、减少电阻和电容等因素的影响，能够降低功率损失。

3. 散热问题：PCB上的元器件在工作时会产生热量，如果散热不良，会导致元件温度升高，进而影响性能和导致功率损失。

因此，合理的散热设计也是降低功率损失的重要因素。

4. 地线设计：PCB上的地线设计也会对功率损失产生影响。

地线是用于将电流回流至电源的路径，其电阻对功率损失有直接影响。

合理设计的地线能够降低电阻，减小功率损失。

第三部分：降低PCB功率损失的解决方案1. 选择低功率损失的材料：选择电阻、电容和电感等参数较小的材料，可以减小功率损失。

例如，优化导线材料以降低电阻，选择高质量的电容和电感等。

2. 优化线路布局：合理的线路布局能够减少导线长度，减小电阻和电容等对功率损失的影响。

布局布线的概念布局布线是指在电子设计过程中，将电路元件、器件和线路系统合理地安排在电路板上，以满足电路功能的要求，并使电路具有良好的性能和可靠性。

它包括两个重要的环节，即电路布局和线路布线。

电路布局是在电路板上合理安排元件的位置和布局，以满足电路的功能要求。

通过合理的布局，可以减小电路之间的互相干扰，提高电路的可靠性和性能。

电路布局的主要目的是将电路元件、器件和线路系统等在电路板上有序地排布，并满足电路的功能要求，同时考虑到制造工艺、维修和散热等因素。

在电路布局中，首先需要确定电路板的大小和形状，这取决于电路的复杂性和所需的线路密度。

然后，根据电路的功能要求，将电路元件和器件放置在电路板上。

这包括选择元件的安装方向、确定元件之间的距离和位置等。

在进行元件放置时，需要考虑到电路元件之间的连接关系，以及电路板上可能存在的模拟和数字信号干扰。

在选择元件位置时，需要避免元件之间的电磁互相干扰，尽量使元件之间的电路路径保持短距离和直线状态。

此外，还需要考虑到电路板上元件的散热问题。

由于电路工作时会产生一定量的热量，如果不能有效地散热，可能会导致元件温度过高，进而影响电路的可靠性和寿命。

因此，需要合理地安排元件的布局，利用电路板的散热设计，使热量能够迅速地散发出去。

线路布线是指将电路中的信号线、电源线和地线等连接起来。

线路布线的目标是最小化电路上信号传输的路径和干扰，以确保电路具有良好的性能和稳定性。

在进行线路布线时，需要考虑到信号传输的速度、干扰抑制、电气特性和阻抗匹配等因素。

线路布线主要包括信号线的布线和电源线、地线的布线。

信号线的布线需要避开功率线和高频线，以减小互相干扰。

同时，还需要根据信号的速度和频率选择合适的线宽和间距，以确保传输的信号质量。

电源线和地线的布线需要注意避开敏感信号线，同时保持足够的电流容量和低阻抗。

在进行线路布线时，还需要遵循布线规范和原则，如尽量使用直线路径、不交叉布线、匹配线宽等，以提高信号的稳定性和可靠性。

PCB布局思路与原理解析PCB布局是指在设计电路板时，将电子元件合理地布置在电路板上，以满足电路性能和功能需求的过程。

优秀的PCB布局不仅可以提高电路性能，减少电磁干扰，还能提高生产效率和降低成本。

下面是对PCB布局的思路和原理进行解析。

1.功能分区布局：将电路板划分为不同的功能区域，如电源区、信号处理区、通讯接口区等，不同的区域安置不同的电子元件。

这种布局方式可以降低电路之间的相互干扰，提高整体布局的可读性和可维护性。

2.信号和电源分离：将信号线和电源线分离布局，尽量避免交叉和平行走线，减少互相干扰的可能性。

同时，在布局时尽量将信号线和地线相邻布局，以减小回路环路面积，降低电磁辐射和接收到的噪声。

3.确定元件布局：根据电路的功能需求和电子元件的特性，合理确定元件的布局位置。

一般而言，将大型元件和高功率元件靠近电源端，小型元件和低功率元件靠近信号端，有助于布线的简化和信号的稳定。

4.优化布线路径：从布局开始，尽量避免走线的交叉和穿越，减少信号线长度，尽量将信号线沿着规则的路径布线，如减小走线面积、缩减走线长度等。

此外，尽量避免走线沿着边缘走，以减少边缘效应和电磁辐射。

5.保留足够间距：在布局时要保留足够的间距，以便进行合适的走线和元件布置。

元件之间和元件与外围的间距要满足安规要求，以确保电路工作的可靠性和安全性。

6.地线布局：在布局时需要考虑地线的布局。

一般地，地线应该尽量靠近信号线和电源线，减小回路面积。

尽量避免大电流通过地线引起的电位差，避免影响信号的传输和引入电磁干扰。

7.理性使用层次：对于多层PCB，合理使用不同的层次布局，将信号层、电源层和地层分开布局，以最大程度减少干扰。

在布局时，要避免信号和电源层之间近距离平行布局，减少耦合和互相干扰。

8.引脚布局：对于引脚较多的元件，要注意引脚的布局。

尽量将引脚按照功能分布在周边，以减少引脚之间的连线长度和走线困难。

9.布局与冷却：对于高功率电子元件，要合理布局，并考虑散热问题。

电路板布局设计规范电路板布局设计是电子产品开发的重要环节之一，合理的布局设计能够提高电子产品的性能和稳定性。

为了确保电子产品的正常工作，以下是电路板布局设计的一些规范和注意事项。

1. 分区布局在进行电路板布局设计时，首先应将电路板划分为不同的功能区域，例如功放区、信号处理区、电源区等。

通过合理的分区布局可以降低不同功能区之间的干扰，并方便故障排查和维护。

2. 信号与电源分离为了降低信号与电源之间的相互干扰，应尽量将信号线和电源线分开布局。

在进行布线时，避免信号线与高频时钟信号线、电源线和较高功率线路交叉，以减少串扰噪声。

3. 电源布局电源板的布局要尽量集中，将电源线路与其它信号线路分离。

电源线宽度要足够宽，以降低线路电阻，减小功率线路对其它线路的干扰。

同时，合理布置电源电容和滤波电路，以确保电子产品的稳定供电。

4. 信号线布局在进行信号线布局时，首先考虑信号的传输速率和特性阻抗要求。

高速信号线要尽量采用特性阻抗匹配的方式布线，以减少信号反射和干扰。

同时，避免信号线过长或过曲折，以减小线路延迟和损耗。

5. 地线布局地线是电子产品中至关重要的一个部分。

在进行地线布局时，应避免出现地网断开或分裂，以减少地回流路径的电阻。

同时，要将模拟地和数字地分开，并通过合理布局减少地干扰。

6. 维权和散热合理的布局可以提高电子产品的维权效率和散热效果。

在进行器件布局时，要考虑器件之间的散热风扇和散热片的布置，以保持器件的正常工作温度。

同时，避免器件之间过于拥挤，以方便故障排查和维护。

7. 保留足够的信号间隔为了避免电路板布局时出现器件连接错误，应保留足够的信号间隔。

特别是在布置器件和连接器件时，应仔细查看器件的引脚标号和连接电路图，以确保正确连接。

总结：电路板布局设计规范是确保电子产品正常工作的重要环节之一。

合理的布局设计能够最大限度地降低各种干扰，并提高电子产品的性能和稳定性。

以上所述只是电路板布局设计的一些基本规范和注意事项，设计者还应结合具体的电子产品和电路要求进行针对性的设计。

SMT设计十大步骤讲解SMT（表面贴装技术）是现代电子制造领域的重要部分，也是电子零件制造中最常用的一种方法。

在SMT设计中，我们需要遵循一定的步骤以确保电路板的最终质量和性能。

下面是SMT设计的十大步骤讲解。

一、确定电路板的要求首先，要评估电路板的用途和要求，如板子的尺寸、层数、所需功率、散热要求等。

这样可以确定电路板的设计规格，并为后续设计提供依据。

二、绘制电路原理图在电路原理图中，需要绘制出电路板上所需的各个电子元件及其连接关系。

这可以帮助设计师快速、精确地确定电路板的布局，以及应用程序的电气特性。

三、制定电路板布局在电路板布局中，需要考虑电子元件的位置、布局、尺寸、连接和散热。

在制定布局时，还需要考虑机器设备的生产能力和系统接口需求。

四、绘制电路板布线布线是将元件进行连接的过程，绘制电路板布线图是一个最简单、最常见的工艺流程。

好的电路板布线图设计，可以提高电路板的质量和可靠性，减少布线失败率。

五、选择SMT工艺规格在选择SMT工艺规格时，需要考虑元件的尺寸、散热、焊接码的精度、发热量等相关因素。

正确选择工艺规格，可以保证SMT生产工艺顺利进行，避免因工艺规格不合适而导致的生产失败。

六、绘制钻孔布局图钻孔布局图是根据电路板布局图进行绘制的，需要注意电子元件的尺寸、钻孔编号、钻孔数量等。

好的钻孔布局图提供了可靠的钻孔方案，可以使产线的生产规范化，提高效率、降低成本。

七、选择适合的封装材料在选择封装材料时，需要考虑其物理和化学性质，以及材料的导热性、耐高温、抗静电等性能。

正确选择封装材料，可以增强电路板的耐用性和可靠性。

八、测试模拟设计测试模拟设计是检测电路板性能并指出任何错误的步骤。

它帮助第一次工厂生产的电子板尽快解决可能存在的问题，减少生产延误。

九、电子元件加工制造随着SMT产线的发展，电子制造行业对生产设备、人力成本、制造流程和生产周期的要求越来越高。

电子元件加工制造是电子制造过程中必要的工艺流程，有助于提高生产效率和质量。
