各厂家轴承后缀含义FAG轴承代号由基本代号、前置代号和后置代号构成：基本代号表示轴承的基本类型、结构和尺寸；前置代号表示轴承零件置于基本代号之前；后置代号表示轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在轴承基本代号后添加的补充代号。
一、前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
GS.-- 推力圆柱滚子轴承座圈。
例：GS.81112K.-- 滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件K.81108R-- 不带可分离内圈或外圈的轴承。
例：RNU207-- 不带内圈的NU207 轴承WS-- 推力圆柱滚子轴承轴圈。
例：WS.81112二、后置代号内部设计-- 外形尺寸及变形设计-- 密封-- 保持架-- 公差-- 游隙-- 热处理-- 特殊设计-- 机床主轴轴承-- 低噪省轴承后置代号置于基本代号的后面。
当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。
某些后置代号前用小圆点与基本代号隔开。
1、内部结构A 、B 、C 、D 、E-- 内部结构变化例: 角接触球轴承7205C 、7205E 、7205B ，C—15 °接触角、E—25 °触角、B—40 °接触角例：圆柱滚子、调心滚子及推力调心滚子轴承N309E 、21309 E 、29412E--加强型设计，轴承负载能力提高。
VH-- 滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。
例：NJ2312VH2、轴承外形尺寸及外部结构DA--带双半内圈的可分离型双列角接触球轴承。
例：3306DADZ--圆柱型外径的滚轮轴承。
例：ST017DZK--圆锥孔轴承，锥度1 ：12 。
例：2308K 。
K30--圆锥孔轴承，锥度1 ：30 。
例：24040 K30 。
2LS--双内圈两面带防尘盖的双列圆柱滚子轴承。

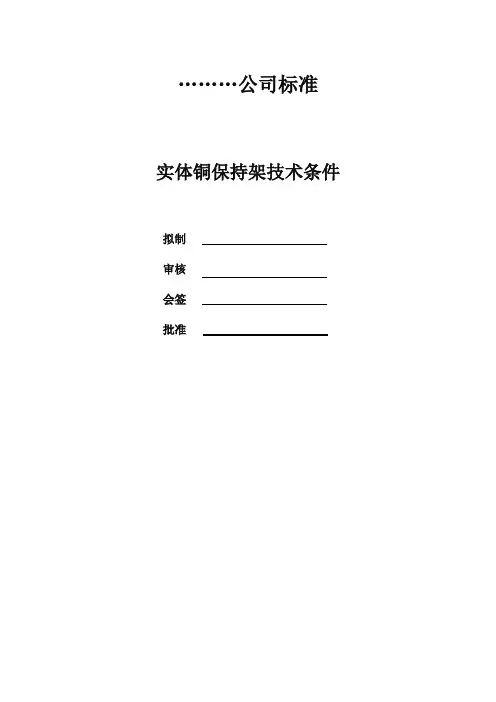

………公司标准实体铜保持架技术条件拟制审核会签批准1. 适用范围本标准规定了本公司一般用途调心滚子轴承实体铜保持架的技术要求、外观质量、检验规则、标志与包装。
本标准适用于本公司对调心滚子轴承实体保持架的最终检验。
2. 参照标准下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 699-1999 优质碳素结构钢GB/T 1176- 2013铸造铜合金技术条件GB/T 1348-2009球墨铸铁件GB/T 2828.1 -2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划。
GB/T 4437.1-2000铝及铝合金热挤压管第1部分：无缝圆管。
GB/T 4437.2-2003铝及铝合金热挤压管第1部分：有缝管。
GB/T 5231- 2012加工铜及铜合金牌号和化学成分GB/T 8597-2013滚动轴承防锈包装GB/T 28268-2012滚动轴承冲压保持架技术条件JB/T 7051-2006滚动轴承零件表面粗糙度测量和评定方法3. 术语和定义GB/T 28268-2012 界定的以及下列术语和定义适用于本文件。
3.1单一平面外径变动量 V Dcsp与保持架端面的切平面平行的单一径向平面内，最大与最小单－平面单一外径之差。
V Dcsp= D cspmax- D cspmin3.2平均外径变动量 V Dcmp单个保持架最大与最小单一平面平均外径之差。
V Dcmp= D cmpmax- D cmpmin3.3单一平面内径变动量 V dcsp与保持架端面的切平面平行的单一径向平面内，最大与最小单－平面单一内径之差。
V dcsp= d cspmax- d cspmin3.4平均内径变动量 V dcmp单个保持架最大与最小单一平面平均内径之差。
V dcmp= d cmpmax- d cmpmin3.5壁厚变动量 V Kcs保持架最大与最小单一壁厚之差。
滚动轴承型号后缀（SKF、FAG、NSK、INA）瑞典SKF品牌SKF轴承前置代号（前缀）及其含义GS——推力圆柱滚子，推力滚针轴承座圈。
例：GS81107-推力圆柱滚子轴承81107的座圈。
K——推力滚子和保持架的组合件里。
例：K81170。
K-——符合AFBMA标准系列英制圆锥滚子轴承带滚子和保持架组件的内圈（内锥体）或外圈（锥环）。
例：K-09067——系列为09000的圆锥滚子轴承的内锥体。
L——分离型轴承的单一内圈或外圈。
例：LNU207——圆柱滚子轴承NU207的内圈。
一. 内部设计ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。
v 双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。
D——剖分内圈E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。
v 四点接触球轴承B20——缩窄宽度公差C2H——轴向游隙为C2范围的上半部分C2L——轴向游隙为C2范围的下半部分CNL——轴向游隙为普通组范围的下半部分344524——C2H+CNLv 调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是SKF公司采用最新标准设计。
E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
v 圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
二. 外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。
FAG冲压保持架J——钢板冲压保持架。
JN——深沟球轴承铆接保持架。
1 实体保持架。
A 或B 置于保持架代号之后， A 表示保持架由外圈引导， B 表示保持架由内圈引导。
F——钢制实体保持架，滚动体引导。
H ，H1——渗碳淬火保持架。
FP——钢制实体窗型保持架。
FV ， FV1——钢制实体窗孔保持架，经时效、调质处理。
L——轻金属制实体保持架，滚动体引导。
LA——轻金属制实体保持架，外圈引导。
LAS——轻金属制实体保持架，外圈引导，带润滑槽。
LB——轻金属制实体保持架，内圈引导。
LBS——轻金属制实体保持架，内圈引导，带润滑槽。
LP——轻金属制实体窗型保持架。
LPA——轻金属制实体窗型保持架，外圈引导。
LPB——轻金属制实体窗型保持架，内圈引导（推力滚子轴承为轴引导）。
M ， M1——黄铜实体保持架。
MA——黄铜实体保持架，外圈引导。
MAS——黄铜实体保持架，外圈引导，带润滑槽。
MB——黄铜实体保持架，内圈引导（推力调心滚子轴承为轴圈引导）。
MBS——黄铜实体保持架，内圈引导，带润滑槽。
MP——黄铜实体直兜孔保持架。
MPA——黄铜实体直兜也保持架，外圈引导。
MPB——黄铜实体直兜孔保持架，内圈引导。
T——酚醛层压布管实体保持架，滚动体引导。
TA——酚醛层压布管实体保持架，外圈引导。
TB——酚醛层压布管实体保持架，内圈引导。
THB——酚醛层压布管兜孔型保持架，内圈引导。
TP——酚醛层坟布管直兜孔保持架。
TPA——酚醛层压布管直兜孔保持架，外圈引导。
TPB——酚醛层压布管直兜孔保持架，内圈引导。
TN——工程塑料模注保持架，滚动体引导，用附加数字表示不同的材料。
TNH——工程塑料自锁兜孔型保持架。
TV——玻璃纤维增强聚酰胺实体保持架，钢球引导。
TVH——玻璃纤维增强聚酰胺自锁兜孔型实体保持架，钢球引导。
TVP——玻璃纤维增强聚酰胺窗式实体保持架，钢球引导。
TVP2——玻璃纤维增强聚酰胺实体保持架，滚子引导。
轴承型号后缀表示的意思标签：轴承型号后缀表示意思时间：2010-04-14 18:46:50 点击：208 回帖：0上一篇：TORRINGTON公司轴承补充代号下一篇：NTN前/后缀符号意义的说明Google提供的广告日本THK官方网站提供LM导轨，滚珠，丝杠等各种产品，超高品质保证,货真价实,欢迎来咨询./cn/index.html瑞典SKF品牌一. 内部设计ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。
v 双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。
E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。
v 调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是SKF公司采用最新标准设计。
E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
v 圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
二. 外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。
背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。
-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定的安装前预载荷。
GA——面对面，背靠背排列时，轴承内有较轻的预载荷。
GB——面对面，背靠背排列时，轴承内有中等预载荷。
轴承型号的含义来源：公司时间：2012-8-20 08:58:43轴承型号的含义（1）保持架 M——铜合金实体保持架。
T——合成树脂保持架。
W——冲压保持架。
V——无保持架。
（2）材料 g——套圈，滚动体为渗碳钢。
H——套圈，滚动体为不锈钢。
（3）密封圈，防尘盖 Z，ZS——一面带钢板防尘盖。
ZZ，ZZS——两面带钢板防尘盖。
D，DU——一面带接触式橡胶密封圈。
DD，DDU——两面带接触式橡胶密封圈。
V——一面带非接触式橡胶密封圈。
VV——两面带非接触式橡胶密封圈。
（4）游隙 C1——向心轴承径向游隙，比C2游隙小。
C2——向心轴承径向游隙，比标准游隙小。
CN（省略）——向心轴承径向标准游隙。
C3——向心轴承径向游隙，比标准游隙大。
C4——向心轴承径向游隙，比C3游隙大。
C5——向心轴承径向游隙，比C4游隙大。
CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。
CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。
CC——圆柱滚子轴承（不可互换）径向标准游隙。
CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。
CC4——圆柱滚子轴承（不可互换）径向游隙，比CC3游隙大。
CC5——圆柱滚子轴承（不可互换）径向游隙，比CC4游隙大。
MC1——小型，微型球轴承径向游隙，比MC2游隙小。
MC2——小型，微型球轴承径向游隙，比MC3游隙小。
MC3——小型，微型球轴承径向游隙标准游隙。
MC4——小型，微型球轴承径向游隙，比MC3游隙大。
MC5——小型，微型球轴承径向游隙，比MC4游隙大。
MC6——小型，微型球轴承径向游隙，比MC5游隙大。
CM——电机用深沟球轴承，圆柱滚子轴承的径向游隙。
CT——电机用圆柱滚子轴承的径向游隙。
（5）配合及衬垫 DB——背靠背成对安装。
DF——面对面成对安装。
DT——串联成对安装。
+K——外圈带衬垫。
滚动轴承的代号表示方法轴承型号代号用途:代表象征滚动轴承的结构、尺寸、类型、精度等，代号由国家标准GB/T272-1993规定。
1、代号的构成：轴承前置代号——表示轴承的分部件轴承基本代号——表示轴承的类型与尺寸等主要特征轴承后置代号——表示轴承的精度与材料的特征3、轴承内径代号：一般情况下轴承内径用轴承内径代号（基本代号的后两位数）×5=内径(mm)，例：轴承6204的内径是04×5=20mm。
常见特殊情况：㈡当轴承内径小于10mm，直接用基本代号的最后一位表示轴承内径尺寸；例：轴承608Z，用基本代号‘608’的最后一位8作内径尺寸，轴承608Z的内径为8mm。
以此类推627的内径为7mm，634的内径为4mm。
㈢轴承的内径不是5的倍数或者大于等于500mm，内径代号用斜杠‘/’隔开。
另一种情况：有部分滚针轴承旧代号内径代号直接用‘/’隔开。
这几种情况‘/’后边的几位以上是几种轴承内径常见的表示方法，国际上有些公司的代号都不尽相同；要以实际情况为准。
具体要参考各种资料和各厂家样本。
4、尺寸系列代号：用于表达相同内径但外径和宽度不同的轴承，见图。
外径系列代号：特轻(0,1),轻(2),中(3),重(4)宽度系列代号：一般正常宽度为‚0‛,通常不标注。
但对圆锥滚子轴承(7类)和调心滚子轴承(3类)等类型不能省略‚0‛6010为轻薄系列，应用于轻载荷、高转速；6210是轻型系列，轻型负荷转速最合理，是应用面最广的类型；6310是中重型系列；6410是重系列，用于重载低速。
中型和中重型应用最广，如各类机械传动部件、中小型电动机、流水线传送带、摩托车等等各种机械设备几乎都有用到这两种类型。
5、类型代号：应记住常用的轴承代号：3,5,6,7,N五类，对应老代号为7，8，0，6，2类。
滚动轴承GB272-93标准规定（新代号标准）：新代号旧代号0——双列角接触球轴承‚6‛1——调心球轴承‚1‛2——调心滚子轴承（含推力）‚3、9‛3——圆锥滚子轴承‚7‛4——双列深沟球轴承‚0‛5——推力球轴承‚8‛6——深沟球轴承‚0‛7——角接触球轴承‚6‛8——推力圆锥滚子轴承‚9‛N——圆柱滚子轴承‚2‛NN——多列圆柱滚子轴承‚2非‛QJ——四点接触球轴承‚6非‛U——外球面球轴承‚0非滚动轴承GB272-88分为十大类型（旧代号标准）：0——深沟球轴承1——调心球轴承2——圆柱滚子轴承3——调心滚子轴承4——长圆柱滚子轴承5——螺旋滚子轴承6——角接触球轴承7——圆锥滚子轴承8——推力球轴承9——推力滚子轴承6、公差等级代号:轴承的公差等级分为2级、4级、5级、6级、6x级和0级，共6个级别，依次由高级到低级，其代号分别为/P2、/P4、/P5、/P6、/P6x和P0。
轴承保持架材质类型及特点
保持架即轴承保持架,又称轴承保持器,指部分地包裹全部或部分滚动体,并随之运动的轴承零件,用以隔离滚动体,通常还引导滚动体并将其保持在轴承内;
保持架的材质的类型有：低碳钢/不锈钢保持架,胶木/塑料尼龙保持架,黄铜/青铜/铝合金保持架等;
接下来跟随洛阳富海合精工机械来认识一下各种材质的轴承保持架都有都有什么特点吧：
钢质保持架：保持架类型：冲压和实体两种；
材质：钢板或钢锻件；
优点性能：此种保持架强度高,材质较轻;多用于深沟球轴承、调心滚子轴承和大多数圆锥滚子轴承一般不受滚动轴承的矿物油基或含碱油基润滑剂的影响；
使用限制：易受水,水蒸汽的影响而生锈；
工作温度：保持架运行温度可达300°C;
黄铜保持架：保持架类型：冲压和实体两种,冲压仅适合于小型和中型；
材质：黄铜板、黄铜铸件或黄铜锻件黄铜具有高拉伸强度,机械强度与钢板冲压保持架相当,但密度相对小,极限转速高；
优点性能：不受润滑剂的影响,包括合成油和脂；
使用限制：黄铜保持架不能用于300°C以上的场合,不适用于氨例如冷却中,因为氨会引起黄铜季节性破碎；
工作温度：工作温度低于300°C;
聚酰胺尼龙66保持架：保持架类型：实体保持架注射成型法；
材质：聚酰胺尼龙66；
优点性能：聚酰胺尼龙材料弹性大和重量轻的优势,这种保持架有非常好的滑动和自润滑性能;特别适合于有振动冲击应力或高加减速度或者轴承内外圈出现相互倾斜时的情况；
使用限制：
1聚酰胺尼龙保持架可能因特殊润滑而受到影响润滑剂中腐蚀性添加剂
2不能应用于真空中,因为它将因脱水而变脆；
工作温度：工作温度低于120°C大于－40°C 温度过低会使尼龙失去弹性;。
FAG 公司的轴承代号由基本代号、前置代号和后置代号构成。
基本代号表示轴承的基本类型、结构和尺寸。
前置代号表示轴承零件置于基本代号之前。
后置代号表示轴承结构形状、尺寸、密封、保持架、公差、游隙、热处理、包装、技术要求等有改变时，在轴承基本代号后添加的补充代FAG 公司轴承代号排列规则见下表 。
轴承代号的基本构成滚动轴承的代号滚动轴承代号的基本组成滚动轴承代号 —— 前缀滚动轴承代号 —— 后缀—— 前置代号前置代号 R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
GS.—— 推力圆柱滚子轴承座圈。
例： GS.81112 。
K.—— 滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件 K.81108R—— 不带可分离内圈或外圈的轴承。
例： RNU207—— 不带内圈的 NU207 轴承。
WS—— 推力圆柱滚子轴承轴圈。
例： WS.81112.—— 后置代号—— 内部设计—— 外形尺寸及变形设计—— 密封—— 保持架—— 公差—— 游隙—— 热处理—— 特殊设计—— 机床主轴轴承—— 低噪省轴承E 、 21309 E 、 29412E—— 加强型设计，轴承负载能力提高。
VH—— 滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。
例： NJ2312VH 。
后置代号 — 轴承外形尺寸及外部结构DA—— 带双半内圈的可分离型双列角接触球轴承。
例： 3306DA 。
DZ—— 圆柱型外径的滚轮轴承。
例： ST017DZ 。
K—— 圆锥孔轴承，锥度 1 ： 12 。
例： 2308K 。
K30- 圆锥孔轴承，锥度 1 ： 30 。
例： 24040 K30 。
2LS—— 双内圈两面带防尘盖的双列圆柱滚子轴承。
例： NNF5026VC.2LS.V—— 内部结构变化，双内圈，两面带防尘盖、满滚子双列圆N—— 外圈上带止动槽的轴承。
例： 6207N 。
NR—— 外圈上带止动槽和止动环的轴承。
轴承保持架工作原理
轴承保持架是用来保持轴承滚动体的定位和相互之间的间隔的零件。
其工作原理如下：
1. 定位：轴承保持架通过特定的结构设计和加工，将轴承滚动体正确地定位在轴承内环和外环之间。
通过保持架的几何形状和尺寸，可以确保轴承滚动体在运转过程中不会发生错位、偏移或堆积等现象。
2. 分隔：轴承保持架通过将轴承滚动体之间保持一定的间隔，防止它们在运转过程中相互摩擦、碰撞或粘连。
这样可以减小轴承的摩擦、磨损和能量损失，并延长轴承的使用寿命。
3. 固定：轴承保持架通过特定的固定方式，将轴承滚动体固定在轴承内环和外环上。
这可以确保轴承滚动体在运转过程中不会脱离轴承或受到外界的干扰。
轴承保持架通常由金属材料（如钢、铝合金等）或聚合物材料（如尼龙、聚甲醛等）制成。
其设计和制造工艺依赖于轴承的类型、尺寸、工作条件和使用要求。
滑动轴承和滚动轴承结构
滑动轴承和滚动轴承结构是工业制造中常用的两种轴承结构，它们的作用是支撑旋转机件，减小摩擦和磨损，提高机件运转的效率和寿命。
下面将分步骤阐述这两种轴承结构的构造和特点。
一、滑动轴承结构：
滑动轴承是在两个金属面之间加入润滑剂，使它们可以相对滑动，减小磨损和摩擦。
具体结构包括：
1.轴承套：一般由金属材料制成，包裹住轴，并且与环境隔绝开来。
2.衬垫：也叫轴承垫，是与轴承套吻合的内部包裹物，通常由复合材料，聚合物、金属等制成。
3. 润滑剂：用于减小两个金属表面之间的磨擦和摩擦热，保证滑动与旋转时的平稳和安全。
二、滚动轴承结构：
滚动轴承是由滚动体和保持架组成的，保持架将滚动体固定在一起，这样就能将压力分摊到整个系统中，以减小磨损和摩擦。
具体结构包括：
1. 滚动体：可以是滚珠、滚柱或者滚子，它们的形状和尺寸与轴承内部的几何形状密切相关。
2. 保持架：支撑滚动体的硬质材料，防止滚动体之间的碰撞和相互挤压变形。
3. 内外轨道：轴承安装到机器部件上的几何图形。
以上就是滑动轴承和滚动轴承结构的详细介绍。
两种结构都有自己的优势和劣势，具体使用根据实际情况进行选择。
通过不断完善和研发，轴承结构正在变得更加智能化，更加符合人们对于安全性、准确性和可靠性要求的需要。
轴承的代号说明一般轴承由前置代号（轴承分部件代号）+基本代号（自右向左一二位代表内径，三四位分别代表直径系列代号和宽度系列代号，第五位代表轴承类型）+后置代号（内部结构代号、密封与防尘结构代号，保持架及轴承材料代号，公差等级代号，游隙代号等）组成。
轴承内径尺寸=内径代号*5.但要注意：一二位如果是00，01，02，03的，则表示的内径分别是10，12，15，17.，而不是简单的用这两位数乘以5.基本代号表示轴承的基本类型、结构和尺寸，是轴承的基础。
前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号。
前置代号用于表示轴承的分部件，用字母表示。
如：L 表示分离轴承的可分离套圈；例如LNU207 圆柱根子轴承NU207的内圈。
L30207 圆锥滚子轴承30207的外圈。
LR 带可分离内圈或外圈与滚动体组件轴承。
例如RNU207 圆柱滚子轴承NU207带棍子和保持架组合件的外圈WS 推力圆柱滚子轴承轴圈。
K 表示轴承的滚动体与保持架组件等。
例如K81104圆柱滚子轴承的代号：N 外圈无挡边。
NF 外圈单挡边。
NN 双列圆柱滚子轴承。
NFP 外圈单挡边，平挡圈。
NNU 内圈无挡边双列圆柱滚子轴承。
NU 内圈无挡边圆柱滚子轴承。
NJ 内圈单挡边。
NUJ 内圈无挡边，带斜挡圈。
NA 外圈带双锁圈的滚针轴承。
NH 内圈单挡边，带斜挡圈。
NUP内圈单挡边并带平挡圈的圆柱滚子轴承。
NJP内圈无挡边但带平挡圈的圆柱滚子轴承RNU 无内圈RN 无外圈。
如：N318EM/P5 N：代表圆柱滚子轴承外圈无挡边，3：尺寸系列代号，18：内经代号，内径18*5=90 EM:代表加强型实体黄铜保持器，/P5：公差等级符合标准规定的5级。
常用轴承类型代号0 双列角接触球轴承5推力球轴承 6 深沟球轴承7角接触轴承QJ 四点接触球轴承 1 调心球轴承8 推力圆柱滚子轴承N 圆柱滚子轴承，双列或多列用NN如：6203C36指深沟球轴承，2 直径系列2 03 内径17 C3 径向游隙6322 6指深沟球轴承，3 直径系列3 22 内径22*5=110 C0组径向游隙不表示。
………公司标准实体铜保持架技术条件拟制审核会签批准1. 适用范围本标准规定了本公司一般用途调心滚子轴承实体铜保持架的技术要求、外观质量、检验规则、标志与包装。
本标准适用于本公司对调心滚子轴承实体保持架的最终检验。
2. 参照标准下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 699-1999 优质碳素结构钢GB/T 1176- 2013铸造铜合金技术条件GB/T 1348-2009球墨铸铁件GB/T 2828.1 -2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划。
GB/T 4437.1-2000铝及铝合金热挤压管第1部分：无缝圆管。
GB/T 4437.2-2003铝及铝合金热挤压管第1部分：有缝管。
GB/T 5231- 2012加工铜及铜合金牌号和化学成分GB/T 8597-2013滚动轴承防锈包装GB/T 28268-2012滚动轴承冲压保持架技术条件JB/T 7051-2006滚动轴承零件表面粗糙度测量和评定方法3. 术语和定义GB/T 28268-2012 界定的以及下列术语和定义适用于本文件。
3.1单一平面外径变动量 V Dcsp与保持架端面的切平面平行的单一径向平面内，最大与最小单－平面单一外径之差。
V Dcsp= D cspmax- D cspmin3.2平均外径变动量 V Dcmp单个保持架最大与最小单一平面平均外径之差。
V Dcmp= D cmpmax- D cmpmin3.3单一平面内径变动量 V dcsp与保持架端面的切平面平行的单一径向平面内，最大与最小单－平面单一内径之差。
V dcsp= d cspmax- d cspmin3.4平均内径变动量 V dcmp单个保持架最大与最小单一平面平均内径之差。
V dcmp= d cmpmax- d cmpmin3.5壁厚变动量 V Kcs保持架最大与最小单一壁厚之差。
