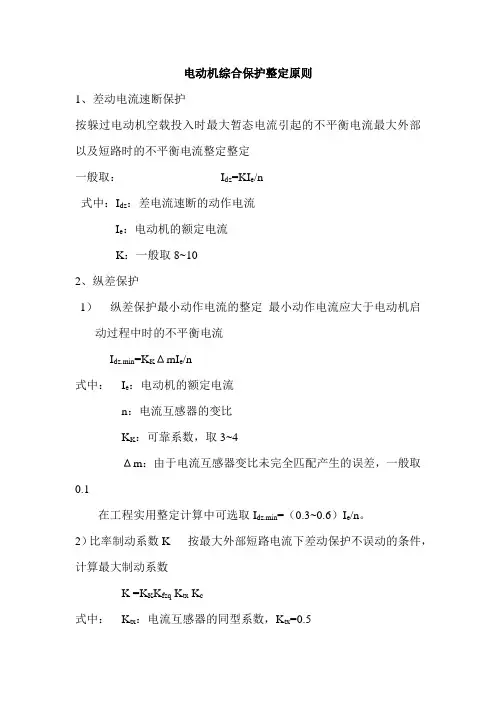

电动机综合保护整定原则
1、差动电流速断保护
按躲过电动机空载投入时最大暂态电流引起的不平衡电流最大外部以及短路时的不平衡电流整定整定
一般取:I dz=KI e/n
式中:I dz:差电流速断的动作电流
I e:电动机的额定电流
K:一般取8~10
2、纵差保护
1)纵差保护最小动作电流的整定最小动作电流应大于电动机启动过程中时的不平衡电流
I dz.min=K KΔmI e/n
式中:I e:电动机的额定电流
n:电流互感器的变比
K K:可靠系数,取3~4
Δm:由于电流互感器变比未完全匹配产生的误差,一般取0.1
在工程实用整定计算中可选取I dz.min=(0.3~0.6)I e/n。
2)比率制动系数K 按最大外部短路电流下差动保护不误动的条件,计算最大制动系数
K =K K K fzq K tx K c
式中:K tx:电流互感器的同型系数,K tx=0.5
K K:可靠系数,取2~3
K c:电流互感器的比误差,取0.1
K fzq:非周期分量系数,取1.5~2.0
计算值K max=0.3,但考虑电流互感器的饱和和暂态特性畸变的影响,在工程实用整定计算中可选取K=0.3~0.6
3、电流速断保护
整定原则:躲过电动机启动时的产生的最大电流,但在正常运行中又要有足够的灵敏度;
1)Izd = K K.Istart
K为可靠系数,一般地Kk=1.3
Istart为电动机启动的最大电流,该电流值可以通过启动电机时记录保护中记录的最大电流取得;或根据动机标称启动电流得到;2)若Istart不好确定时,可根据下面推荐进行计算Istart;
单鼠笼: Istart=(6~7)Ie
双鼠笼: Istart=(4~5)Ie
绕线式: Istart=(3~4)Ie
Idz=K*Izd 电动机启动过程中K=1,启动结束后K=0.5;
即当电动机启动完成后速断定值自动降低为原定值的50%。可有效地防止启动过程中因启动电流过大引起的误动,同时还能保证正常运行中保护有较高的灵敏性。
3)速断动作时间tsd
根据现场运行经验,一般取取tsd =0.05s
4、电动机启动时间tqd
按电动机的实际启动时间并留有一定裕度整定,可取tqd =1.2倍实际启动时间。(10-15S )
5、负序过流保护
负序动作电流I2dz ,按躲过正常运行时允许的负序电流整定
一般地:
保护断相和反相等严重不平衡时,可取I2dz =(0.6~0.8)Ie
作为灵敏的不平衡保护时,可取I2dz =(0.2~0.4)Ie
6、接地保护
保护装置的一次动作电流,按躲过被保护分支外部单相接地故障时,从被保护元件流出的电容电流及按最小灵敏系数1.25整定
Idz ≥Kk Icx
Idz ≤(Ic ∑-Icx )/1.25
式中: Icx :被保护线路外部发生单相接地故障时,从被保护元件流出的电容电流
Ic ∑:电网的总单相接地电容电流
Kk :可靠系数,可取Kk=4~5
7、过热保护
动作判据: 2
205.1)/(-=e eq I I t τ
(1) 222211I K I K eq I +=
τ 电动机发热时间常数
I1 电动机实际运行电流的正序分量
I2 电动机实际运行电流的负序分量
Ie 电动机实际额定电流
Ieq 电动机实际运行电流的等效电流,计算方法动作见(2);
t 电动机过热实际时间,计算方法见动作判据(1);
K1 正序电流发热系数,电动机启动过程中K1=0。25,
电动机运行过程中K1=1
K2 负序电流发热系数,出厂时K2=4
本保护的定值中设有:Ie,ngd(=Ieq/Ie),igs(=t),由ngd和ngs确定公式中的τ ,这样就确定了一条曲线,改变ngd,ngs,Ie,就设定不同的曲线;
以上计算值是假设为恒定过负荷率的情况下计算得出的;
整定原则:
1、若电机厂提供电动机在n倍过负荷下允许运行t秒,或堵转电流为n倍时允许堵转时间为t,则直接整定Ngd=n,Igs=t;
2、按保守的躲启动电流原则整定,如1.2倍额定值120S(100S),保证电机启动结束时不发过负荷报警信号(75%过负荷跳闸值)为止;
3、若电动机在冷态时可连续启动三次,启动电流为n倍额定电流,启动时间为t,则热容系数τ=3(n2-1.052)t,
可整定 Ngd=n, Igs=τ /(3(n2-1.052))
9、启动时间过长
电动机在冷态情况下正常起动到起动完成时间,该时间可以通过
电机启动后记录值(Qs)得到;
一般地S1=20~30s
10、低电压保护
1)按切除不重要电动机的条件整定
低电压动作值:
对中温中压电厂U dz=60~65% U e
对高温高压电厂U dz=65~70%
为了保护重要电动机的自起动,采用最小时限t=0.5S
2) 按躲过保证电动机自起动时供电母线的最小允许电压,并计入可靠系数及电压继电器的返回系数
对中温中压电厂U dz=(60~65%)U e/(K K K f) 一般取40%U e
对高温高压电厂U dz=(65~70%)U e/(K K K f) 一般取45%U e 按保证技术安全及工艺过程特点的条件整定,时限足够大,只有当电压长期下降或消失才断开电动机一般取:t=9S
11、堵转保护
在电动机运行过程中靠自动降低一倍定值的速断保护和过热元件提供保护,在电动机启动过程中靠自动识别启动电流的变化提供保护,这样就而对启动时间较长又不允许堵转时间过长的电动机提供快速保护。当电动机在启动过程中如电流下降不明显,将致使堵转保护启动,但也可通将启动过程中的堵转保护退出(有软压板),堵转保护软件延时8S,无需整定;
12、电动机自启动
