电气设备继电保护装置的整定计算原则及方法

电力系统的继电保护是保障电力系统安全稳定运行的重要保障，而继电保护整定计算又是继电保护的核心。

在本文中，我将深入探讨电力系统继电保护整定计算的原则，从简到繁地介绍这一复杂而重要的主题。

一、继电保护整定计算的概念继电保护整定计算是指根据电力系统的特点和运行状态，合理确定继电保护的各项参数，包括保护动作时间、动作电流等。

继电保护整定计算的目的是保证在电力系统发生故障时，继电保护能够快速准确地动作，切断故障电路，保护电力设备和人员的安全。

二、继电保护整定计算的原则1. 灵敏度原则继电保护整定计算的首要原则是灵敏度原则。

继电保护必须具有足够的灵敏度，能够对电力系统故障做出及时反应，确保故障得以隔离，从而最大限度地减小对系统和设备的损害。

2. 可靠性原则继电保护的可靠性是继电保护整定计算的另一个重要原则。

整定参数必须能够确保在正常运行、异常工况和受到外部干扰等情况下，依然能够准确可靠地动作，保证系统的安全稳定运行。

3. 协调性原则在复杂的电力系统中，不同继电保护之间需要相互协调，避免误动作和漏动作，确保故障得以隔离，同时又不影响系统的正常运行。

继电保护整定计算的原则之一就是协调性原则，确保各种继电保护之间能够协调动作，形成保护层级。

4. 经济性原则在进行继电保护整定计算时，还要考虑经济性原则。

即在保证继电保护可靠、灵敏和协调的前提下，尽量减小继电保护的成本，包括设备成本、运行维护成本等。

三、继电保护整定计算的方法1. 试验法对于新建的电力系统或设备，可以通过现场试验的方法来进行继电保护的整定计算。

在实际运行中，根据试验结果来对继电保护的整定参数进行调整。

2. 经验法在实际运行中，积累了大量的继电保护整定经验。

通过对历史故障数据的分析和总结，可以形成一定的经验公式或规则，用于继电保护整定计算。

3. 数学分析法随着电力系统的复杂性和继电保护技术的不断发展，数学分析法在继电保护整定计算中的应用越来越广泛。

通过建立电力系统的数学模型，进行仿真和计算，可以更精确地确定继电保护的整定参数。

继电保护及整定计算方法继电保护是电力系统中的一种重要保护装置，用于检测电网异常工况，及时切除故障并保证电网的安全运行。

继电保护的整定则是指确定保护装置的工作参数，使其在工作时能够准确地判断故障并进行保护操作。

一、继电保护的分类继电保护可以分为方向性保护和非方向性保护两类。

方向性保护具有方向判别能力，可以根据电流相位的变化判断故障的位置，常用于线路保护；非方向性保护则是根据电流的幅值变化判断故障的存在，常用于故障保护。

二、继电保护的整定方法继电保护的整定方法主要有经验整定法和计算整定法两种。

1. 经验整定法经验整定法是指根据实际工程经验来确定保护装置的整定参数。

这种方法简单直观，但需要大量的实际操作经验才能得出准确的整定值。

一般情况下，经验整定法适用于中小型电力系统，如配电系统等。

（1）对称成分法：对称成分法是一种常用的计算整定方法，适用于线路保护。

根据对称成分法，可以通过测量正序和负序电流，计算出系统的故障电流和位置，从而确定保护装置的整定参数。

（2）时限特性法：时限特性法是根据故障电流持续时间的长短来确定保护装置的整定参数。

时限特性可以通过计算故障电流的时限和延时时间，以及根据实际系统的要求来确定。

（3）潮流法：潮流法是一种利用潮流计算方法来确定保护装置整定参数的方法。

潮流法可以计算出系统中的电流、电压等参数，根据这些参数来确定保护装置的整定值。

三、整定参数的选择注意事项在进行继电保护的整定时，需要注意以下几个方面。

1. 整定参数的选择应根据具体的系统要求来确定，如保护动作时间、复归时间等。

2. 整定参数应保证保护装置在正常工况下不误动，同时能够及时准确地切除故障。

3. 整定参数应综合考虑系统的特点和装置的特性，避免过于保守或过于激进。

4. 整定参数应随着系统的运行情况和变化而进行调整，并及时更新。

继电保护的整定是保证电力系统正常运行的重要环节。

整定方法可以根据实际情况选择，但需要注意整定参数的选择和调整。

发电机继电保护装置的配置与整定计算1.过电流保护装置的配置和整定计算：过电流保护装置用于保护发电机免受电流过载和短路等故障的损害。

在配置过电流保护装置时，需要考虑到发电机的额定电流和相对应的过电流保护装置的动作时间。

整定计算的方法如下：-首先，根据发电机额定电流和类型（同步发电机、异步发电机）选择合适的过电流保护装置类型。

-其次，根据发电机的稳态和不稳态电流特性以及额定和短路电流的关系，确定过电流保护装置的动作时间。

-最后，根据发电机的特性曲线和校正系数确定过电流保护装置的整定值，以确保其能够及时准确地对电流故障作出响应。

2.差动保护装置的配置和整定计算：差动保护装置用于检测发电机定子和励磁绕组的电流差异，以判断发电机是否存在故障。

在配置差动保护装置时，需要考虑发电机的绝缘水平和绕组的多输出特性。

整定计算的方法如下：-首先，根据发电机额定电流和类型（同步发电机、异步发电机），选择合适的差动保护装置类型。

-其次，根据发电机绕组类型和接线方式，确定差动保护装置的配置参数，如功率变比、接线关系等。

-最后，根据发电机的特性曲线和差动保护装置的局部放电灵敏度要求，确定差动保护装置的整定值。

3.接地保护装置的配置和整定计算：接地保护装置用于检测发电机的接地故障，并采取措施降低发电机的接地电流，以保护发电机绝缘系统不受损坏。

在配置接地保护装置时，需要考虑发电机的中性点接地方式和接地电流的大小。

整定计算的方法如下：-首先，根据发电机中性点接地方式（星形接地、虚星接地、无中性点接地）确定合适的接地保护装置类型。

-其次，根据发电机的故障接地电流和故障电阻的大小，确定接地保护装置的整定值。

-最后，根据接地故障的灵敏度要求和安全性要求，确定接地保护装置的配置参数，如故障电流阈值、动作时间等。

4.过温保护装置的配置和整定计算：过温保护装置用于监测发电机的温度，防止发电机因过热而损坏。

在配置过温保护装置时，需要考虑发电机的绕组类型和环境温度。

继电保护整定基本的计算原则继电保护是电力系统中保护设备的重要组成部分，主要用于检测电力系统故障和异常情况，并采取相应的保护措施以防止系统损坏。

对于继电保护的整定，一般遵循以下基本原则：1.故障检测原则：继电保护的首要目标是检测系统中的故障，并尽可能地快速、准确地切除故障点，以最大限度地减小对系统的影响。

因此，整定时要确保故障点能够被准确地检测到，并且切除操作及时进行。

2.动作特性原则：继电保护设备在发生故障时需要迅速动作，以切除故障，并切断故障电路，以保护设备和系统的安全性。

整定时，必须确保继电保护设备的动作特性满足系统的要求，即具有足够的选择性、速度和可靠性。

3.调整灵敏度原则：继电保护设备在检测故障时需要根据故障程度的不同调整其灵敏度。

一般来说，针对较大的故障，保护的动作速度要快一些，对于较小的故障，动作速度可以适当延迟，以避免误动作。

因此，在整定时应根据系统的特点和运行情况，确定不同故障情况下的保护动作速度。

4.动作时间原则：继电保护设备的动作时间与系统运行的可靠性密切相关，整定时要保证保护设备在故障发生时能够及时动作，切断故障电路。

一般来说，保护的动作时间越短越好，但是需要综合考虑故障类型、系统的稳定性以及保护装置的可靠性等因素。

5.人工判据原则：在系统运行过程中，可能会发生一些特殊情况，例如一些变压器出现过载，但由于是临时的情况，不需要进行保护动作。

因此，整定时需要根据经验和实际情况，设置人工判据，以避免不必要的保护动作。

6.综合考虑原则：继电保护的整定是一个综合考虑多个因素的过程，需要考虑系统的元件参数、运行情况、故障类型以及保护装置的技术指标等问题。

同时，还需要根据系统的实际需求，合理地选择保护原则和整定方法，以保证保护装置的可靠性和有效性。

在继电保护的整定过程中，需要对系统的拓扑结构和参数进行分析，确定各个保护装置的整定值。

一般来说，整定计算主要包括以下几个方面：1.故障电流计算：根据系统的参数和拓扑结构，计算不同类型故障情况下的故障电流值。

10KV继电保护整定计算一、基本概念1.电压等级：10KV继电保护整定计算是针对10千伏电压等级的继电保护系统。

2.整定值：继电保护装置中可调整的参数，用于设定继电保护装置的工作条件。

3.故障电流：电气系统中发生故障时的电流。

4.故障类型：电气系统中可能发生的故障类型，包括短路、地故障、过电流等。

二、整定计算步骤1.收集电气系统的参数：包括变电站的变压器容量、电压等级、故障电流等信息。

2.确定继电保护装置类型：根据电气系统的特点和需求，选择适合的继电保护装置类型，如过电流保护、差动保护等。

3.确定整定准则：根据电气系统的要求和标准，确定继电保护装置的整定准则，如选择安全系数和判断准则。

4.确定故障电流值：根据电气系统中可能的故障类型和故障位置，计算故障电流值。

5.计算继电保护装置整定值：根据继电保护装置的类型和整定准则，计算出相应的整定值。

6.校核整定值：通过模拟故障和计算验证，校核继电保护装置的整定值是否满足要求。

7.编写整定计算报告：将整定计算的过程和结果进行文档化记录，便于后续的整定验证和维护工作。

三、例子以过电流保护为例，进行整定计算：1.收集电气系统参数：假设变电站变压器容量为1000MVA，电压等级为10KV。

2.确定继电保护装置类型：选择过电流保护装置。

3.确定整定准则：选择保护系数为1.2，判断准则为设备额定电流的1.5倍。

4.确定故障电流值：假设故障类型为三相短路，电压为10KV，则故障电流为I=1000MVA/(3*10KV)=33.3KA。

5.计算继电保护装置整定值：根据整定准则，整定值为1.2*33.3KA*1.5=59.94KA。

6.校核整定值：通过模拟故障和计算验证，验证整定值是否满足要求。

7.编写整定计算报告：将整定计算的过程和结果进行文档化记录。

以上只是一个简单的例子，实际的整定计算可能会更加复杂，涉及到更多的电气参数和整定准则。

整定计算的结果需要综合考虑电气系统的实际情况和要求，确保继电保护装置能够可靠地工作。

地面电气设备继电保护装置的整定计算原则一、一般规定（一）煤矿供电系统继电保护装置检验前，必须按本规程总则的要求制定整定方案。

对新装的继电保护装置，如供电系统和负荷参量没有改变，可按设计计算的方案整定检验。

当供电系统和负荷参量有较大变动时，应按变动后的参量重新计算整定方案，报主管部门审批后执行。

（二）整定计算前，应根据所在电力系统提供的各种运行方式的参量，对本系统进行一次短路电流计算，并绘制从地面变电所到各计算终端（包括井下终于变电所、采取变电所）的计算系统图，和等价网络通作为方案编制中定值计算和灵敏系数的依据。

（三）计算继电保护装置的动作值，应依据使保护装置动作达到有选择性、快速性、灵敏性和可靠性的四个基本要求为原则，综合分析全部数据合理的确定保护动作值。

1.选择性：当系统发生故障时，保护装置只将故障设备切除，保证无故障部分继续运行，尽量减少停电面积，要求上、下级保护之间的配合达到如下要求：1）时间阶梯差：△t=t1-t2式中 t1——上级保护动作时限（秒）;t2——下级保护动作时限（秒）。

对定时限继电器△t 取0.5~0.7秒，反时限继电器△t 取0.6~1.0秒。

2）配合系数：式中：Idz.1——下级保护动作电流（安）；Idz.1——下级保护动作电流（安）；3）反时限继电器或定、反时限继电器的上、下级配合，要通过计算，绘制出实现特征性曲线，在曲线上要求时限和定制均达到1）、2）项的配合条件。

2.快速性：保护装置应以足够小的动作时限切除故障。

1.121≥=dz dz ph I I K3.灵敏性：保护装置应有较高的灵敏度，灵敏度用灵敏系数表示： 1）对于反映故障时参量增加的保护装置：灵敏系数=保护区末端金属性短路时故障参数的最小计算值/保护装置动作参数的整定值2）对于反映故障时参量降低的保护装置：灵敏系数=保护装置动作参数的整定值/保护区末端金属性短路时故障参数的最大计算值保护装置的灵敏系数应根据不利的运行方式和故障类型进行计算，但对可能性很小的情况可不考虑。

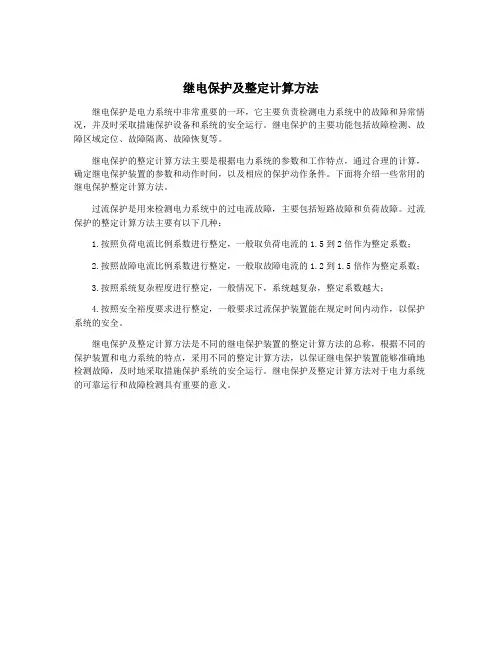

继电保护及整定计算方法
继电保护是电力系统中非常重要的一环，它主要负责检测电力系统中的故障和异常情况，并及时采取措施保护设备和系统的安全运行。

继电保护的主要功能包括故障检测、故障区域定位、故障隔离、故障恢复等。

继电保护的整定计算方法主要是根据电力系统的参数和工作特点，通过合理的计算，确定继电保护装置的参数和动作时间，以及相应的保护动作条件。

下面将介绍一些常用的继电保护整定计算方法。

过流保护是用来检测电力系统中的过电流故障，主要包括短路故障和负荷故障。

过流保护的整定计算方法主要有以下几种：
1.按照负荷电流比例系数进行整定，一般取负荷电流的1.5到2倍作为整定系数；
2.按照故障电流比例系数进行整定，一般取故障电流的1.2到1.5倍作为整定系数；
3.按照系统复杂程度进行整定，一般情况下，系统越复杂，整定系数越大；
4.按照安全裕度要求进行整定，一般要求过流保护装置能在规定时间内动作，以保护系统的安全。

继电保护及整定计算方法是不同的继电保护装置的整定计算方法的总称，根据不同的保护装置和电力系统的特点，采用不同的整定计算方法，以保证继电保护装置能够准确地检测故障，及时地采取措施保护系统的安全运行。

继电保护及整定计算方法对于电力系统的可靠运行和故障检测具有重要的意义。

10KV配电系统继电保护常用方案及整定计算摘要：本文论述10KV配电系统继电保护常用方案及整定计算，经多年运行考验，选择性好、动作准确无误，保证了供电可靠性。

关键字：继电保护选择性可靠性笔者曾作过10多个10KV配电所的继电保护方案、整定计算，为保证选择性、可靠性，从区域站10KV出线、开关站10KV进出线均选用定时限速断、定时限过流。

保护配置及保护时间设定。

一、整定计算原则：1.需符合《电力装置的继电保护和自动装置设计规范》GB50062-92等相关国家标准。

2.可靠性、选择性、灵敏性、速动性应严格保障。

二、整定计算用系统运行方式：1.按《城市电力网规划设计导则》（能源电[1993]228号）第4.7.1条和4.7.2条：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10KV短路电流宜为Ik≤16KA，为提高供电可靠性、简化保护、限制短路电流，110KV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。

2.系统最大运行方式：110KV系统由一条110KV系统阻抗小的电源供电，本计算称方式1。

3.系统最小运行方式：110KV系统由一条110KV系统阻抗大的电源供电，本计算称方式2。

4.在无110KV系统阻抗资料的情况时，由于3～35KV系统容量与110KV系统比较相对较小，其各元件阻抗相对较大，则可认为110KV系统网络容量为无限大，对实际计算无多大影响。

5.本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5KV，10KV基准电流Ijz=5.5KA。

三、10KV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。

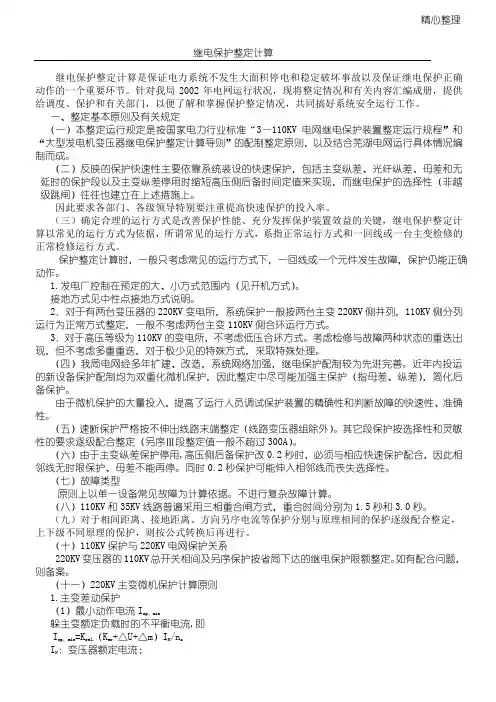

精心整理继电保护整定计算继电保护整定计算是保证电力系统不发生大面积停电和稳定破坏事故以及保证继电保护正确动作的一个重要环节。

针对我局2002年电网运行状况，现将整定情况和有关内容汇编成册，提供给调度、保护和有关部门，以便了解和掌握保护整定情况，共同搞好系统安全运行工作。

一、整定基本原则及有关规定（一）本整定运行规定是按国家电力行业标准“3—110KV 电网继电保护装置整定运行规程”和“大型发电机变压器继电保护整定计算导则”的配制整定原则，以及结合芜湖电网运行具体情况编制而成。

（二）反映的保护快速性主要依靠系统装设的快速保护，包括主变纵差、光纤纵差、母差和无延时的保护段以及主变纵差停用时缩短高压侧后备时间定值来实现，而继电保护的选择性（非越级跳闸）往往也建立在上述措施上。

动作。

1.2侧分列3准确性。

上下级不同原理的保护，则按公式转换后再进行。

（十）110KV 保护与220KV 电网保护关系220KV 变压器的110KV 总开关相间及另序保护按省局下达的继电保护限额整定。

如有配合问题，则备案。

（十一）220KV 主变微机保护计算原则1.主变差动保护（1）最小动作电流I op 。

min躲主变额定负载时的不平衡电流,即I op 。

min =K rel （K er +△U+△m ）I N /n aI N ：变压器额定电流；na：电流互感器的变比；Krel：可靠系数，取1.3～1.5；Ker：电流互感器的变比误差，10P型取0.03×2，5P型取0.01×2；△U:变压器调压引起的误差,取调压范围中偏离额定值的最大值（百分值）；△m：由于电流互感器的变比未完全匹配产生的误差，初设时取0.05。

一般工程宜采用不小于0.3I N/n a的整定值。

（2）起始制动电流Ires。

0=（0.8～1.0）IN/na（3）最大制动系数K res.max（以低压侧外部短路为例说明之）Kres.max =Iop.max/Ires.mzxIop.max =KrelIumb.maxIumb.max =KapKccKerIk.max/na+△UhI/na.h+△UmIKap:Kcc:Ker△U hIk.maxI，Ik.Ⅰna、n△m（4aIop=Kb.IopK:c.2.（1a.Iop.hKrel:Kr:IN.h:变压器高压侧的额定电流。

配电网继电保护整定计算原则1.规范性引用文件1）GB/T14285-2006继电保护和安全自动装置技术规程2）DL/T584-20173kV~110kV电网继电保护装置运行整定规程3）Q/GDW766-201210kV~110（66）kV线路保护及辅助装置标准化设计规范4）Q/GDW767-201210kV~110（66）kV元件保护及辅助装置标准化5）Q/GDW442-2010国家电网继电保护整定计算技术规范235〜220kV变电站10kV出线开关整定原则2.1电流速断保护1）按躲过本线路末端最大三相短路电流整定,计算公式如下：I DZ1-K K Xl Dmax⑶式中：K K—可靠系数，取K K>1.3；取可靠系数大于1.3是在考虑各种误差的基础上进行的，一般可根据线路长度、装置误差等因素酌情考虑；I Dmax（3）—系统大方式下，本线路末端三相短路时流过保护的最大短路电流。

2）宜与上一级变压器低压侧限时速断保护配合，可靠系数不小于1.1。

3）对于保护范围伸入下级线路或设备的情况，为避免停电范围扩大，可增加短延时。

4）时间取0〜0.15s。

2.2限时速断电流保护1）按保线路末端故障有灵敏度整定，灵敏系数满足2.4要求。

2）按与下一级线路电流速断保护相配合，时间级差宜取0.3〜0.5s。

计算公式如下：I DZ2>K K XK fmax XI DZ1'式中：K K—可靠系数，取K K>I.I；K fmax—最大分支系数，其分支系数应考虑在下一级线路末端短路时，流过本线路保护的电流为最大的运行方式。

【DZ1'—下一级线电流速断保护电流定值。

3)灵敏度不满足要求时，按与下一级线路限时速断电流保护配合。

4)应与上一级变压器10kV侧限时速断电流保护配合，可靠系数不小于1.1。

若时间无法与上一级变压器10kV侧限时速断电流保护配合，可退出本段保护，只考虑投入电流速断保护。

继电保护定值整定计算公式大全1、负荷计算（移变选择）：cos de Nca wmk P S ϕ∑=（4-1）式中 S ca --一组用电设备的计算负荷，kVA ；∑P N --具有相同需用系数K de 的一组用电设备额定功率之和，kW 。

综采工作面用电设备的需用系数K de 可按下式计算Nde P P k ∑+=max6.04.0 （4-2） 式中 P max --最大一台电动机额定功率，kW ；wm ϕcos --一组用电设备的加权平均功率因数2、高压电缆选择：（1）向一台移动变电站供电时，取变电站一次侧额定电流，即NN N ca U S I I 131310⨯== （4-13）式中 N S —移动变电站额定容量，kV •A ；N U 1—移动变电站一次侧额定电压，V ； N I 1—移动变电站一次侧额定电流，A 。

（2）向两台移动变电站供电时，最大长时负荷电流ca I 为两台移动变电站一次侧额定电流之和，即31112ca N N I I I =+=（4-14）（3）向3台及以上移动变电站供电时，最大长时负荷电流ca I 为3ca I =（4-15）式中 ca I —最大长时负荷电流，A ；N P ∑—由移动变电站供电的各用电设备额定容量总和，kW ；N U —移动变电站一次侧额定电压，V ； sc K —变压器的变比； wm ϕcos 、ηwm —加权平均功率因数和加权平均效率。

（4）对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，则应按一路故障情况加以考虑。

3、 低压电缆主芯线截面的选择1）按长时最大工作电流选择电缆主截面 （1）流过电缆的实际工作电流计算① 支线。

所谓支线是指1条电缆控制1台电动机。

流过电缆的长时最大工作电流即为电动机的额定电流。

NN N N N ca U P I I ηϕcos 3103⨯== （4-19）式中 ca I —长时最大工作电流，A ；N I —电动机的额定电流，A ； N U —电动机的额定电压，V ； N P —电动机的额定功率，kW ； N ϕcos —电动机功率因数；N η—电动机的额定效率。

继电保护整定值计算方法继电保护是电力系统中一项重要的保护措施，用于在电力系统发生故障时及时切断故障电路，保护电力设备和电力系统的安全运行。

继电保护的整定值是指设置在继电保护装置中的参数，如果整定值的选择不合理，将会导致继电保护装置误操作或者不能发挥其保护作用。

本文将介绍继电保护整定值计算的方法和注意点。

继电保护整定值选择的原则继电保护整定值的选择应遵循以下原则：1.对主要故障进行快速响应，如过载、短路、接地等故障。

2.避免误动作，使保护装置对于正常运行的设备不进行不必要的干预。

3.满足电力系统的要求，如稳定性、动稳定性等。

在选择整定值时还需考虑电力系统的实际情况，如电力系统的负荷特点、输电线路的长度和特性、电容器的影响等。

继电保护整定值计算方法过流保护过流保护是常用且关键的继电保护之一，其整定值的计算方法如下：1. 瞬时过流保护瞬时过流保护的整定值计算公式为：$$I_p = K_f \\cdot I_{\\text{额定}}$$其中，I p为整定值，K f为特征系数，$I_{\\text{额定}}$为额定电流。

特征系数的选择一般为1.5到3.0之间，在电力系统的主传输网中，特征系数取2.0左右较为合适，在供配电系统中，特征系数则可适当增加。

2. 过流时间保护过流时间保护的整定值计算公式为：$$I_t = K_f \\cdot I_{\\text{额定}} \\cdot t$$其中，I t为整定值，K f为特征系数，$I_{\\text{额定}}$为额定电流，t为动作时间。

一般而言，过流时间保护的特征系数较大，大于等于10，可以根据实际需要进行调整。

绝缘监测保护绝缘监测保护的整定值计算方法如下：$$K_p=\\frac{V_\\text{额定}}{\\sqrt{2} R_0}$$其中，K p为整定值，$V_\\text{额定}$为电力设备额定电压，R0为电力设备的零序电阻。

该整定值为当设备的接地阻抗低于一定程度时，绝缘监测保护装置将动作以切断电力设备，防止电力设备由于接地短路而损坏。

继电保护定值整定计算书1. 引言随着电力系统规模的不断扩大和配电自动化的不断发展，继电保护的应用也越来越广泛。

继电保护系统在电力系统中的作用就是及时地检测、判断、并隔离故障，保证电力系统的安全、稳定、可靠运行。

继电保护的可靠性直接影响着电力系统的负荷能力和电能供应的稳定性。

定值整定是继电保护系统中的一项重要工作。

正确的定值整定可以提高继电保护的可靠性和稳定性，避免误动作和漏动作的发生。

定值整定是针对特定设备的保护装置，根据系统参数、负荷情况、过电压情况、故障时限等多种因素来确定保护装置的触发条件，确保在故障情况下保护能够及时地动作。

在本文中，我们将详细介绍继电保护定值整定的计算过程，为读者提供一份简单、清晰、易懂的定值整定计算书。

2. 继电保护定值整定计算方法继电保护定值整定的计算方法主要有以下几种:2.1 等效电路法等效电路法是应用最广泛的一种继电保护整定方法。

其基本思想是，将电力系统中的各个部分看作是一个等效电路，计算出额定电压下各种故障情况下的短路电流、过流电流等参数，然后根据保护装置的动作特性确定相应的保护整定值。

等效电路法计算步骤如下：1.绘制电力系统的等效电路2.计算出短路电流和相应的安全系数3.根据保护设备的特性曲线确定保护整定值2.2 故障电压法故障电压法是另一种继电保护整定方法。

其基本思想是，通过计算各种故障情况下的故障电压值，得出保护装置的触发条件。

故障电压法计算步骤如下：1.绘制电力系统的单线图2.计算各种故障情况下的故障电压值3.根据保护设备的特性曲线确定保护整定值2.3 统计法统计法是一种基于大量实测数据的继电保护整定方法。

其基本思想是，通过对历史故障数据的统计分析，得出保护装置的触发条件。

统计法计算步骤如下：1.收集电力系统历史故障数据2.对数据进行统计分析，得出保护整定值3. 定值整定计算书实例这里我们以交流变电站的过电压保护为例，介绍定值整定的计算思路和具体过程。

10KV配电系统继电保护常用方案及整定计算为保证选择性、可靠性，从区域站10KV出线、开关站10KV进出线均选用定时限速断、定时限过流。

保护配置及保护时间设定。

一、整定计算原则：1.需符合《电力装置的继电保护和自动装置设计规范》GB50062-92等相关国家标准。

2.可靠性、选择性、灵敏性、速动性应严格保障。

二、整定计算用系统运行方式：1.按《城市电力网规划设计导则》（能源电[1993]228号）第4.7.1条和4.7.2条：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10KV短路电流宜为Ik≤16KA，为提高供电可靠性、简化保护、限制短路电流，110KV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。

2.系统最大运行方式：110KV系统由一条110KV系统阻抗小的电源供电，本计算称方式1。

3.系统最小运行方式：110KV系统由一条110KV系统阻抗大的电源供电，本计算称方式2。

4.在无110KV系统阻抗资料的情况时，由于3～35KV系统容量与110KV系统比较相对较小，其各元件阻抗相对较大，则可认为110KV系统网络容量为无限大，对实际计算无多大影响。

5.本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5KV，10KV基准电流Ijz=5.5KA。

三、10KV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。

四、短路电流计算：110KV站一台31.5MVA，，10KV 4Km电缆线路（电缆每Km按0.073，架空线每Km按0.364）=0.073×4=0.2910KV开关站1000KVA：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可忽略不计）。

继电保护及安全自动装置的整定计算1. 引言继电保护及安全自动装置在电力系统中起着至关重要的作用，它们能够及时检测电力系统中的故障并采取相应的保护措施，保障电力系统的安全稳定运行。

而继电保护及安全自动装置的整定计算是确定继电保护动作参数的过程，它直接影响到继电保护装置的灵敏度和可靠性。

2. 整定计算的目标继电保护及安全自动装置的整定计算的目标是根据电力系统的运行参数、故障特性等因素，确定继电保护及安全自动装置的动作参数，使其能够在故障发生时快速准确地切除故障，同时确保对正常运行的电力系统不产生误动作。

3. 整定计算方法在进行继电保护及安全自动装置的整定计算时，通常采用如下的步骤：3.1 收集电力系统信息首先需要收集电力系统的相关信息，包括电网拓扑、电力设备参数、线路参数、负载参数等。

这些信息对于计算继电保护及安全自动装置的动作参数非常重要。

3.2 确定故障情况根据电力系统的故障类型和故障位置，确定继电保护及安全自动装置需要进行整定计算的故障情况。

不同的故障情况可能需要采用不同的整定计算方法和参数。

3.3 选择合适的整定计算方法根据电力系统的特点和继电保护及安全自动装置的类型，选择合适的整定计算方法。

常用的整定计算方法有：时间设置原则方法、经验设置法、数学模型方法等。

3.4 进行计算并确定参数根据选择的整定计算方法，进行计算并确定继电保护及安全自动装置的动作参数。

计算过程中需要考虑电力系统的稳态和暂态特性，以及继电保护及安全自动装置的特性曲线等因素。

3.5 进行仿真验证完成计算并确定参数后，需要进行仿真验证，模拟实际的电力系统故障情况，检验继电保护及安全自动装置的动作性能。

4. 应用实例下面以一个实际的应用实例来说明继电保护及安全自动装置的整定计算过程。

4.1 收集电力系统信息收集电力系统的电网拓扑、电力设备参数、线路参数、负载参数等信息。

4.2 确定故障情况根据实际情况，确定需要进行整定计算的故障情况，例如短路故障、过流故障等。

继电保护的基本计算及整定原则1.电力系统最大最小运行方式最大运行方式：系统在该方式下运行时，具有最小的短路阻抗值，发生短路后产生的短路电流最大的一种运行方式。

一般根据系统最大运行方式的短路电流来效验所选用的电气设备的稳定性。

最小运行方式：系统在该方式下运行时，具有最大的短路阻抗，发生短路后产生的短路电流最小的一种运行方式。

一般根据系统最小运行方式的短路电流值来效验继电保护装置的灵敏度。

2．电流速断保护的基本计算及其保护范围电流速断保护是一种仅反应于电流增大而瞬时动作的一种电流保护类型。

保护的按线路末端出现三相短路时的短路电流来整定，取一定的可靠系数Krel，可靠系数一般为1.2～1.3,保护起动电流Iact按下式计算：3．限时速断和限时过流保护的基本计算及整定限时速断保护是反应于电流增大而延时动作的一种电流保护类型，限时电流速断保护要求在系统的最小运行方式下，线路末端发生两相短路时，具有足够的反应能力，这个能力通常用灵敏系数Ksen来衡量，一般要求Ksen≥1.3～1.5，灵敏系数按下式校验：当按最小运行方式下线路末端的两相短路电流校验灵敏度不满足要求时，可按下一线路的速断保护定值来整定，并取一定的配合系数Kmat，通常Kmat取1.15。

限时过流保护是反应于电流增大而延时动作的另一种电流保护类型。

限时过流保护按躲过最大负荷电流来整定，取一定的可靠系数Krel，通常Krel取值1.25～1.5，同时，为了保证继电器在负荷电流作用下能够可靠返回，还必须考虑继电器的返回系数Kre，返回系数一般取0.85～0.95，动作电流可按下式校验：如果线路中存在电动机，还必须考虑到由于短路时的电压降低，电动机将被制动，故障切除后，由于电压的恢复，电动机将有一个自起动的过程，因此，为确保继电保护能够可靠躲过电动机自起动时的电流，必须考虑马达的自起动系数KMs，KMs的取值大于1，具体应根据网络的具体接线和负荷性质来确定。

继电保护及整定计算方法
继电保护是电力系统中非常重要的组成部分，它们能够及时地检测和切除故障电路，保护电力设备不受损坏，并确保电力系统的可靠运行。

继电保护的正确整定对于保护设备的可靠性和灵敏度至关重要。

下面将介绍一些常见的继电保护及其整定计算方法。

一、电流保护：
电流保护是最常见且最基础的一种继电保护，该保护主要用于检测电流超过额定值的情况。

在整定电流保护时，首先需要确定故障电流的最大值和最小值，然后根据故障电流的范围来选择合适的整定电流值。

整定电流通常选择额定电流值的1.2倍到2倍之间。

继电保护的整定计算方法通常有经验法、校验法和计算方法等。

经验法主要是根据实际工程的经验来进行整定，校验法主要是通过对已有的系统进行校验来确定整定值，而计算方法主要是通过对系统的参数进行计算来确定整定值。

无论采用哪种方法，整定值的选择都需要考虑系统的特点、设备的容量和稳定性等因素，以确保保护设备的可靠性和灵敏度。

整定值的选择也需要考虑到系统的运行情况和故障情况，以确保保护设备能够及时地切除故障电路，保护电力设备的安全运行。

继电保护及整定计算方法继电保护是电力系统中非常重要的一环，它的作用是在系统发生故障时迅速切除故障区域，保护设备不受到过载或短路的损坏，保障系统的安全稳定运行。

在电力系统中，继电保护装置通常由保护装置和电流互感器组成，它们通过对系统电流、电压、频率等参数进行监测和计算，来判断系统当前是否出现故障，并根据不同类型的故障进行不同的动作来切除故障。

对继电保护进行整定是继电保护工程中的一项关键工作，整定计算的准确性直接关系到系统的安全稳定运行。

整定计算通常涉及到继电保护的各种参数，例如电流、电压、时间等，下面我们将分别介绍一些常见的整定计算方法。

一、电流互感器的整定计算电流互感器用于对系统电流进行检测，它通常根据系统的额定电流进行选择和整定，以确保在系统额定电流及以上的情况下可以正常工作。

电流互感器的整定计算通常包括两个方面：选择电流互感器的额定电流和二次电流，以及确定电流互感器的变比。

1. 选择电流互感器的额定电流和二次电流2. 确定电流互感器的变比电流互感器的变比通常是由电流互感器的额定电流和二次电流决定的，变比的选择应满足保护装置对电流的要求，一般情况下，变比为额定电流与二次电流的比值。

过流保护是最基本的一种继电保护，在整定过流保护时，通常需要确定过流保护的动作时间和动作电流。

动作时间通常根据系统的故障特性和保护速度要求来确定，动作电流通常根据系统的最大短路电流和过负荷电流来确定。

过流保护的整定计算方法通常包括以下几个步骤：a. 确定过负荷电流过负荷电流通常由系统的额定电流和允许的过负荷倍数来确定，常见的过负荷倍数有1.2、1.5等。

b. 确定动作时间动作时间通常由系统的故障特性和保护速度要求来确定，一般采用不同故障类型的动作时间曲线来综合确定，常见的动作时间曲线有长时限曲线、短时限曲线和反向曲线等。

动作电流通常由系统的最大短路电流和过负荷电流来确定，常见的整定方法有百分比定值法、折线定值法等。

以上就是关于继电保护及整定计算方法的一些简单介绍，继电保护的整定计算方法有很多种，不同的保护类型和不同的系统需要采用不同的整定方法，在实际工程中需要根据系统的实际情况灵活选择整定方法，并进行准确计算和调试。
