变压器综合保护整定原则

110kV及以上变压器的非电量保护及整定原则变压器非电量保护一般指涉及到整定值的气体、压力和温度方面的保护。

当变压器内部出现单相接地、放电或不严重的匝间短路故障时，其他保护因得到的信号弱而不起作用，但这些故障均能引起变压器及其它材料分解产生气体。

利用这一特点构成的反映气体变化的保护装置称气体（瓦斯）保护。

一、气体保护继电器及整定目前国产的气体保护用气体继电器结构为挡板式磁力接点结构，进口的气体继电器有浮桶式和压力式两种结构。

气体继电器具有两个功能：集气保护（称轻瓦）和流速保护（称重瓦）。

集气保护是当变压器内部出现过热、低能量的局部放电等不严重的局部故障时，变压器油分解产生的气体上浮集于继电器的顶部，达到一定体积时，继电器内上置磁铁使上干簧管触点接通启动信号；流速保护是当变压器内部出现高能量电弧放电等严重故障时，变压器油急剧分解产生大量气体，通过气体继电器向储油柜方向释放，形成的油、气流达到一定流速，冲击挡板，下置磁铁使下干簧管触点接通启动跳闸。

变压器本体主继电器一般使用QJ-80型，具有两对触点，分别作用于轻瓦信号和重瓦跳闸。

本体继电器多使用国产继电器，流速的整定按1.0～1.2m／s即可；日本三菱产变压器使用浮桶式继电器，流速整定值为1.0m／s；有载开关一般使用国产QJ-25型继电器，只有一对触点，作用于跳闸，流速整定值为1.0m／s；进口开关使用的继电器不尽相同，MR开关为自产继电器，流速值为1.2m／s，ABB开关配德国产继电器，流速值为1.5m／s，并且流速整定值不可调。

这些问题在订货和使用中应加以注意。

早期的有载开关使用具有两对触点的继电器，目前仍有运行。

由于开关切换时，产生的电弧必然引起开关内变压器油的分解，但由于电弧能量不是很大，且切换次数有限，产气速率很低，在相当的一段时间内轻瓦斯应不发出信号。

如在短时间内连续出现轻瓦斯信号，表明开关内部出现连续发展型故障，或开关内的油含碳量过多，油的灭弧能力降低，使电弧能量变大，此时需进行检查或换油。

35kV及以下系统变压器及线路保护的配置与整定一、保护配置要求GB/T-14285-2006《继电保护和安全自动装置技术规程》要求：（一）35kV线路保护35kV为中性点非有效接地电力网的线路，对相间短路和单相接地，应按本条的规定装设相应的保护。

1、对相间短路，保护应按下列原则配置：1）保护装置采用远后备方式。

2）下列情况应快速切除故障：A）如线路短路，使发电厂厂用电母线低于额定电压的60％时；B）如切除线路故障时间长，可能导致线路失去热稳定时；C）城市配电网络的直馈线路，为保证供电质量需要时；D）与高压电网邻近的线路，如切除故障时间长，可能导致高压电网产生稳定问题时。

2、对相间短路，应按下列规定装设保护装置。

1）单侧电源线路可装设一段或两段式电流速断保护和过电流保护，必要时可增设复合电压闭锁元件。

由几段线路串联的单侧电源线路及分支线路，如上述保护不能满足选择性、灵敏性和速动性的要求时，速断保护可无选择地动作，但应以自动重合闸来补救。

此时，速断保护应躲开降压变压器低压母线的短路。

2）复杂网络的单回路线路A）可装设一段或两段式电流速断保护和过电流保护，必要时，保护可增设负荷电压闭锁元件和方向元件。

如不满足选择性、灵敏性和速动性的要求或保护构成过于复杂式，宜采用距离保护。

B）电缆及架空短线路，如采用电流电压保护不能满足选择性、灵敏性和速动性要求时，宜采用光纤电流差动保护作为主保护，以带方向或不带方向的电流电压保护作为后备保护。

C）环形网络宜开环运行，并辅以重合闸和备用电源自动投入装置来增加供电可靠性。

如必须环网运行，为了简化保护，可采用故障时先将网络自动解列而后恢复的方式。

3、平行线路平行线路宜分列运行，如必须并列运行时，可根据其电压等级，重要查那关度和具体情况按下列方式之一装设保护，整定有困难时，运行双回线延时段保护之间的整定配合无选择性：A）装设全线速动保护作为主保护，以阶段式距离保护作为主保护和后备保护；B）装设有相继速动功能的阶段式距离保护作为主保护和后备保护。

福建省电力有限公司文件闽电调[2002]791号关于下发变压器保护设计、整定、运行补充规定的通知公司属各发供电单位,各合资联营单位，华能福州、后石电厂，超高压输变电局、电力勘测设计院：为保障主变压器运行安全，在原有继电保护规程、规定、相关技术标准和变压器保护反措的基础上，汇总近年来国内及省内主变压器事故教训及运行方面的经验，针对主变压器抗短路能力差的问题，现制定《关于规范变压器保护设计、整定、运行的补充规定》（以下简称《补充规定》），请遵照执行。

对于新建工程，基建、设计、调试部门应根据《补充规定》进行变压器相关设备和回路的选型、设计和调试；现已运行的主变继电保护装臵和整定值，运行部门应根据《补充规定》要求，紧密结合本部门的实际情况，凡严重威胁安全运行的项目(打*号项)应在2003年内整改完成，其它可分轻重缓急，列入后续计划予以更新或改造；各运行单位应及时修编现场运行规程，过去颁发的反措及相关标准、规定，凡与本《补充规定》有抵触的，应按《补充规定》执行。

各单位落实上述补充规定的计划请在2003年1月底前报省调通中心继电保护处并抄送公司发输电部。

执行中存在的问题，请及时与省调通中心继电保护处联系。

附件：关于规范变压器保护设计、整定、运行的补充规定二○○二年十二月二十八日主题词：变压器保护运行规定通知抄送：电力试验研究院、第二电力建设公司。

本公司：基建、发输电、安监部，调通中心，朝旭、晶生、新生、开龙同志。

附件：关于规范变压器保护设计、整定运行的补充规定为保障主变压器运行安全，特制定《关于规范变压器保护设计、整定、运行的补充规定》（以下简称《补充规定》）。

《补充规定》是在原有规程、规定和相关技术标准的基础上,归纳了《防止电力生产重大事故的二十五项重点要求》福建省实施细则、《继电保护及安全自动装臵反事故技术措施要点》、《福建省电力系统220千伏及500千伏继电保护整定方案及运行规定（2002年）》等规程、规定和技术标准关于主变压器方面的反措，汇总近年来国内及省内主变压器事故教训及运行方面的经验、并结合近来在主变压器保护装臵技术的发展趋势制定的。

变压器低压侧过流保护整定原则变压器的低压侧过流保护整定，这听起来是不是有点复杂？但别担心，我们来聊聊这件事，轻松一点儿。

想象一下，变压器就像一个家里的大管道，负责把电送到你需要的地方。

可这管道一旦出现问题，电流过大，那就麻烦了，得赶紧保护起来。

这就需要我们的低压侧过流保护。

过流保护就像是家里的保险丝，电流一旦超过了安全范围，保险丝就会熔断，保护后面的设备。

整定就是调整这个保护机制，让它在恰当的时机发挥作用。

就像你调节闹钟一样，别让它太早响，也别让它晚了，这样才能保证你的美梦不被打扰。

说到整定，有些小伙伴可能会想，“这不是很简单吗？”整定就像调味，放多了盐会咸死人的，放少了又没味道。

我们要考虑很多因素，比如变压器的额定电流、负载类型、使用环境等等。

就像做菜，要根据食材的不同来调整火候，才能做出美味的菜肴。

再说了，低压侧的电流可不是一成不变的。

负载的变化、设备的启停，都会影响电流的大小。

一下子冒出来的电流像个“调皮鬼”，让你猝不及防。

这个时候，我们的过流保护就得发挥作用，及时“制止”它，让电流保持在安全范围内。

要不然，一旦超过了，就有可能引发一场电气事故，后果可就不堪设想。

整定的过程中要有耐心。

就像调音一样，先听听音色，再慢慢调整，才能找到那个完美的音调。

还得通过实验来验证，别一开始就心急火燎地动手。

耐心是最好的老师，得多留心观察，才能找到合适的保护值。

设定太低，过流保护可能频繁跳闸，搞得人心慌；设定太高，又怕出事，真是两难。

还有一点，不同的负载有不同的特性。

比如电动机启动的时候，瞬间电流会很大，跟平时的工作状态简直天差地别。

这个时候，我们的保护机制得有点儿“宽容”，给它留点余地。

不能说一见电流高就立刻跳闸，那样可就打乱了设备的正常运转。

就像朋友们在一起聚会，不小心多喝了几杯，大家总得宽容一点儿，不能马上就把人撵走吧。

整定的过程中，记录也很重要。

每次调整之后，记下变化的数据和结果，就像做实验记录一样，积累经验。

主变保护a.差电流速断保护差电流速断保护的动作电流应按避过变压器空载投入时的励磁涌流和内部故障时的最大不平衡电流来整定。

根据实际经验一般取：Isd =（4～12）Inb/ni （1）式中 Isd －保护装置差动速断定值；Inb －变压器的额定电流（高压侧）；ni －电流互感器变化。

b ．差动保护（1）谐波制动化：根据经验，为可靠地防止涌流误动，当任一相二次谐波与基波之间比值大于15%-20%时，三相差动保护均被闭锁。

（2）最小动作电流Icd应大于额定负载时的不平衡电流，即Icd =Kk （Ktxfwc+ΔU+Δfpn ）Inb/ni （2）式中 Inb 、ni 同（1）式；Kk —可靠系数，取（1.3～1.5）;ΔU —变压器相对于额定电压抽头向上(或下)电压调整范围，ΔU=5%；Ktx —电流互感器同型系数：当各侧电流互感器型号相同时取Ktx=0.5，不同时 取Ktx=1；fwc —电流互感器的允许误差：取fwc=0.1；Δfpn —电流互感器的变化（包括保护装置）不平衡所产生的相对误差取0.1。

一般Icd=（0.2～0.6）Inb/ni （3）（3）制动特性拐点Isl = Inb ／ni （4）Is2 = (1～1.2)Inb ／ni （5）Isl 、Is2可整定为同一点。

（4）最大制动系数K1、K2K1、K2 = Kk （Δfpn+ΔU+0.1）式中符号同（2）式。

K1、K2可整定为相同值，也可整定为：K1 = 1.3（Δfpn+ΔU+0.1） （6）K2 = 1.5（Δfpn+ΔU+0.1） （7）（5）电流调整率的整定计算中压侧调整率= （8） 式中 Unm —中压侧额定电压；Unh —高压侧额定电压；nLHh —高压侧电流互感器变化；nLHm —中压侧电流互感器变化；低压侧整率= ×√3 （注：该调整率不应大于1.99） （9） 式中ULHh 同（8）式UnL —低压侧额定电压；nLHh 同（8）式；Unm*nLHm Unh.*nLHhUnl.nLHL Unh.nLHhnLHL —低压器电流互感受器变化；电流调整率一般不应大于2。

一、线路整定原则Ⅰ段原则：一是躲线路末端最大短路电流，可靠系数取1.3；二是躲相邻线路变压器低压侧最大短路电流，可靠系数取1.3；比最大短路电流大一些，取合适值。

Ⅱ段原则：使线路末端故障时有足够的灵敏度，灵敏系数取1.3。

Ⅲ段原则：一是躲负荷，取可靠系数 1.2-1.5（因负荷不准，按灵敏度整定）；二是使线路末端故障时有足够的灵敏度，灵敏系数取1.5.Ⅲ段一般为过负荷，只发信号，不跳闸。

二、变压器保护整定原则1、差速断为变压器额定电流的8倍2、后备速断不要投入，投入后有可能没有选择性3、后备保护Ⅱ，在110kV变压器中，高压侧可靠系数取1.25（灵敏系数）/0.85（返回系数）*1.1（可靠系数）=1.61；中压侧和低压侧可靠系数取1.25（灵敏系数）/0.85（返回系数）=1.47。

在35kV变压器中，高压侧、中压侧和低压侧可靠系数取1.25（灵敏系数）/0.85（返回系数）=1.47。

4、过负荷数值的整定，在110kV变压器中，可靠系数取1.05（灵敏系数）/0.9（返回系数）=1.17，时限：110kV取9s；35kV取6s；10kV取3s。

在35kV变压器中，按额定电流的1.2倍整定。

5、三、电容器保护整定原则Ⅰ段原则：为额定电流的4倍Ⅱ段原则：为额定电流的1.5倍，时限为0.7s过电压：110kV欠电压：45kV不平衡电压：5kV四、其他1、CT断线取0.4倍额定电流2、风冷启动取0.7倍额定电流3、低电压闭锁70V五、需要说明的问题1、很长的线路无法保护线路全长时，有富余时间，设Ⅲ段电流。

如223团1012线。

2、23团因没有差动保护，后备保护陪了电流速断。

3、因CT变比，全部用一次值来比较。

10KV变压器保护整定方案变压器过电流保护的整定值有什么不同？全部答案（共1个回答）变压器过电流保护的整定值不同有：有电压闭锁时按变压器的额定电流整定。

无电压闭锁时应按以下4个条件中最大者整定：(1)按躲开并列运行的变压器突然断开1台后的最大负荷电流整定。

(2)按躲开负荷电动机自启动电流整定。

(3)按躲开变压器低压侧自投时的负荷条件整定。

(4)按与相邻保护相配合整定。

变压器速断保护的整定有两个原则：一、躲过变压器二次侧母线上故障时流过的最大短路电流，按实际情况取系数为1.2~1.3倍的最大短路电流；二、躲过变压器空载合闸时的励磁涌流，一般取3~5~倍保护安装侧的额定电流。

过流保护与上述一致。

变压器零序电流保护的整定值怎么确定？这个是根据所用负荷性质来定的例如住宅区各用户是单相电不平衡电流大零序电流整定值较大同时用户多的和用户少的也不一样工厂企业三相电机较多负荷多为三相用电较平衡整定值较小具体整定的大小一次可能调不好要调试原则上变压器三相不平衡度不超过25%太具体的数值提供不了搞成套设备安装调试的应该有经验如何计算l0kv变压器1、2、3段保护整定值过电流I段定值：1.05～1.15倍额定电流，30分钟（跳闸）；过电流II段定值：1.3倍额定电流，90秒（跳闸）；过电流III段定值：6倍额定电流，0秒（跳闸）。

变压器过电流保护、差动保护整定值计算过流保护：理论最大负荷电流乘以可靠系数。

差动保护：流入电流+流出电流*变比>整定值，正常情况下流入电流+流出电流*变比=励磁电流，当测量电流远大于励磁电流时，说明变压器内部存在故障。

变压器高压侧保护装置的速断整定值为什么以最大运行方式下低压侧三相短路电流折算至高压侧为基准进行整定保护装置按最大运行方式下三相短路电流来整定速断保护，才能保证保护装置在任何运行方式下的选择性，即保护装置不会误动。

最小运行方式下，两相短路的短路电流一定小于最大方式，会使保护灵敏度降低，因此，要求保护按最大方式整定后，要按最小方式和两相短路电流在校验保护的灵敏度，必须满足要求。

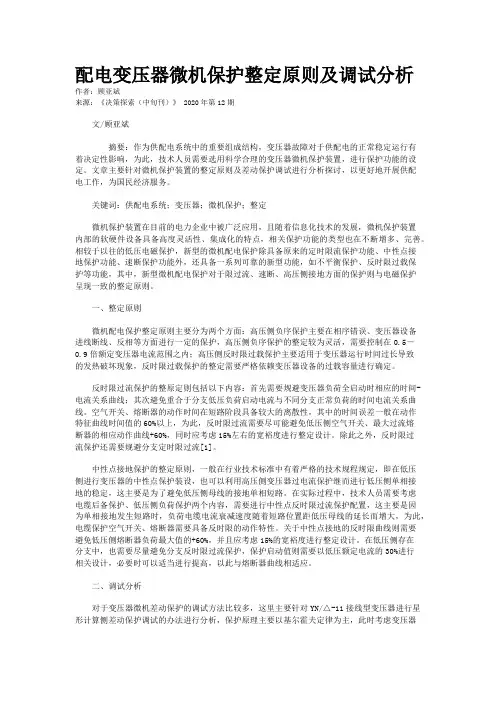

配电变压器微机保护整定原则及调试分析作者：顾亚斌来源：《决策探索（中旬刊）》 2020年第12期文/顾亚斌摘要：作为供配电系统中的重要组成结构，变压器故障对于供配电的正常稳定运行有着决定性影响，为此，技术人员需要选用科学合理的变压器微机保护装置，进行保护功能的设定。

文章主要针对微机保护装置的整定原则及差动保护调试进行分析探讨，以更好地开展供配电工作，为国民经济服务。

关键词：供配电系统；变压器；微机保护；整定微机保护装置在目前的电力企业中被广泛应用，且随着信息化技术的发展，微机保护装置内部的软硬件设备具备高度灵活性、集成化的特点，相关保护功能的类型也在不断增多、完善。

相较于以往的低压电磁保护，新型的微机配电保护除具备原来的定时限流保护功能、中性点接地保护功能、速断保护功能外，还具备一系列可靠的新型功能，如不平衡保护、反时限过载保护等功能，其中，新型微机配电保护对于限过流、速断、高压侧接地方面的保护则与电磁保护呈现一致的整定原则。

一、整定原则微机配电保护整定原则主要分为两个方面：高压侧负序保护主要在相序错误、变压器设备进线断线、反相等方面进行一定的保护，高压侧负序保护的整定较为灵活，需要控制在0.5－0.9倍额定变压器电流范围之内；高压侧反时限过载保护主要适用于变压器运行时间过长导致的发热破坏现象，反时限过载保护的整定需要严格依赖变压器设备的过载容量进行确定。

反时限过流保护的整原定则包括以下内容：首先需要规避变压器负荷全启动时相应的时间-电流关系曲线；其次避免重合于分支低压负荷启动电流与不同分支正常负荷的时间电流关系曲线。

空气开关、熔断器的动作时间在短路阶段具备较大的离散性，其中的时间误差一般在动作特征曲线时间值的60%以上，为此，反时限过流需要尽可能避免低压侧空气开关、最大过流熔断器的相应动作曲线+60%，同时应考虑15%左右的宽裕度进行整定设计。

除此之外，反时限过流保护还需要规避分支定时限过流[1]。
