BYD6DT35变速器-维修手册

2.5 各档位换档叉轴组件
A－三四档换档叉轴组件 B－五六档换档叉轴组件 C－一二档换档叉轴组件 D－倒档轴拨叉组件 1－减震器 2－线性轴承 注：各档位换档叉轴组件不允许 再拆分。
2.227 1.394
72/17
4.235
9.433 5.903
BYD6T25-4
4档
5档
42/43 39/40
0.977 0.975
4.138 3.191
6档
倒档
35/43 37/12×23/14
0.814
5.065
72/22
3.273
2.664
16.578
1
1.2 检修守则
BYD6T25 变速器维修手册
8
3、依次装上换档支架组件、平垫圈、弹簧垫圈、六角 螺母。完成手动换档总成安装。 注：六角螺母M8拧紧力矩 23N·m。
BYD6T25 变速器维修手册
9
2.4 换档叉轴组件概述
各档位换档拨叉轴组件与轴 安装位置如右图示： 1－副轴一组件 2－一二档换档叉轴组件 3－三四档换档叉轴组件 4－副轴二组件 5－五六档换档叉轴组件 6－倒档轴拨叉组件 7－主轴组件 8－倒档轴组件 9－端面轴承挡板 10－T形管组件 11－前箱体 12－差速器组件
1、准备好零件箱以及零件架，用来放置拆卸、分解的零部件，放置时必须有次序，必要时做上标记，
避免发生混乱、放错。
2、铝合金部件放置时要十分小心，避免加工表面的损伤。
3、准备好充足的辅助材料，以便在检修时随时取用。
4、有标准拧紧力矩要求的螺栓和其它紧固零件，按要求数值使用专用工具拧紧。
5、检修后，一次性用品应当报废，换上新品。
螺栓螺纹部分 放油螺塞螺纹部位 空档开关螺纹部位

比亚迪速锐轿车维修手册目录1.结构参数 (2)2.维修说明 (3)3.双离合器 (5)3.1 拆卸双离合器 (5)3.2 维修离合器的接合装置 (9)3.3 调节结合轴承一、二的位置 (12)3.3.1 接合轴承一调整垫片的选取 (13)3.3.2 接合轴承二调整垫片的选取 (15)3.4 安装双离合器 (17)4.操纵机构、壳体 (21)4.1 更换变速器油 (21)4.1.1 更换齿轮油 (21)4.1.2 更换液压系统油 (22)5.拆卸电液控制模块 (23)6.安装电液控制模块 (26)7.拆解和安装变速器 (29)7.1 拆解变速器 (29)7.2 选取前箱调整垫片 (32)7.2.1 副轴一前轴承调整垫片的选取 (32)7.2.2 副轴二前轴承调整垫片的选取 (33)7.2.3 倒档轴前轴承调整垫片的选取 (34)7.3 选取后箱调整垫片 (35)7.4 安装变速器 (38)8.齿轮、传动轴 (42)1比亚迪速锐轿车维修手册1.结构参数2比亚迪速锐轿车维修手册2.维修说明一、检修守则1）准备好零件箱以及零件架，用来放置拆卸、分解的零部件，放置时必须有次序，必要时做上标记，避免发生混乱、放错。

2）检修铝合金部件时要十分小心，避免加工表面的损伤。

3）准备好充足的辅助材料，以便在检修时随时取用。

4）对有标准拧紧力矩要求的螺栓和其它紧固零件，按照要求数值使用专用工具拧紧。

5）进行检修后，一次性用品应当报废，换上新品。

6）使用正确的拆卸工具进行拆卸与装配。

7）工作时尽可能参照本检修手册的内容。

8）检修时如果遇到难以解决的技术问题，建议向我公司的售后服务站点咨询。

二、检修材料下表所列出的材料，在维修本型号变速器时是必不可少的。

因此，应当随时准备，以备使用。

此外，洗涤液和润滑油也应尽量使用规定的型号。

辅助材料表：3◆打开变速器时，不得有污物进入变速器。

◆ 将拆下的部件放在干净的工作台面上并用干净的无纤维的抹布遮盖以免弄脏。

小于 1Ω
OK 4 检查闪光继电器
NG
更换转向灯
（a）拆下闪光继电器，给闪光继电器的 G51-1、G51-4 端接 12V 电，G51-7 端接地，测 G51-2、G51-3 端的输 出
端子
测试条件
正常值
电压值以每分钟
90±30 的频率 G51-2-车身地 G51-6 端子接地 在 0 与 12V 之间
G30-3-G30-2 组合开关右转档 小于 1Ω
OK 3 检查组合开关输出及搭铁线束
NG
更换组合开关
（a）测线束阻值 端子
G30-1-G51-5 G30-3-G51-6 G30-2-G22-4(地
线端接器)
线色 G/W G/O
W/B
正常值 小于 1Ω 小于 1Ω
小于 1Ω
OK 4 检查闪光继电器
NG
1 检查保险
2. 牌照灯和位置灯都不亮
（a）用万用表点在保险（F2/9 小灯）的两端，看是否 到导通
NG
更换保险
OK 2 检查小灯继电器
（b）拔下小灯继电器，给继电器 G07-1、G07-2 两端 加 12V 电，测其余两个端子的通断，看继电器是否能 正常工作
NG
更换源输入输出线束 （a）测线束阻值 端子 G2H-19-G07-5 G2H-19-G07-1 G07-3-G23-1 G23-7-G2H-16
端子 G51-2-G2H-3 G51-2-GJ86-1
线色 G/R R/L
线色 G/B G/B
线色 G/Y G/Y
正常值 小于 1Ω 小于 1Ω
正常值 小于 1Ω 小于 1Ω
正常值 小于 1Ω 小于 1Ω
NG
更换线束
OK 6 参考 转向灯不亮（只有一个或几个）检查灯泡线束

比亚迪G6维修手册发动机附件目录第一章进气和排气系统 (3)第一节组件位置索引 (3)1.1、进气系统 (3)1.2、排气系统 (3)第二节进气系统空气滤清器的更换 (4) 2.1、空气滤清器的更换 (4)2.2、空气滤清器滤芯的更换 (5)2.3、谐振腔吹塑管的拆卸与安装 (6)第三节节气门体 (6)3.1、节气门拉线的调整 (6)3.2、节气门拉线的拆卸/安装 (6)第四节排气系统的检测 (7)4.1、483排气系统催化器的检测 (7)第二章发动机冷却系统 (8)第一节发动机冷却系统 (8)1.1、组件位置索引 (8)1.2、散热器盖的测试 (9)1.3、散热器的测试 (9)1.4、风扇电机的测试 (9)1.5、水泵的检测 (9)1.6、水泵的更换 (9)1.7、冷却液的检查与更换 (10)1.8、节温器的测试与更换 (11)1.9、散热器和风扇的更换 (12)1.10、水道的拆装 (13)第三章燃油和排放系统 (14)第一节概述 (14)1.1、专用工具 (14)1.2、一般故障检修信息 (14)第二节燃油供给系统 (15)2.1、组件位置索引 (15)2.2.燃油泵电路的故障检测 (15)2.3、燃油压力的释放 (16)2.4、燃油压力测试 (16)2.5、燃油箱的排干 (17)2.6、燃油管路的检测 (17)2.7、燃油压力调节器的更换 (19)2.8、燃油滤清器的更换 (19)2.9、燃油泵的更换 (19)2.10、燃油箱的更换 (20)第三节EVAP（燃油蒸发排放）系统 (22) 3.1、组件位置索引 (22)3.2、EVAP系统故障检修 (22)3.3、EVAP双通阀的测试 (23)3.4、活性碳罐的更换 (24)3.5、EVAP碳罐净化阀的更换 (24)第一章进气和排气系统第一节组件位置索引1.1、进气系统1.2、排气系统第二节进气系统空气滤清器的更换2.1、空气滤清器的更换进气系统空气滤清器的拆卸／安装（1）拆下螺栓（ A ）。

V2.03
2
TCM
DTC P1745 、P1746 、P1747 、P1748、P1772 .............................................................. 53 DTC P1752、P1769 .......................................................................................................... 55 DTC P1756、P1757 .......................................................................................................... 56 DTC P1750、P290E .......................................................................................................... 58 DTC P1758 ........................................................................................................................ 60 DTC P1765 ........................................................................................................................ 62 DTC P1768、P1771、P1774............................................................................................. 63 DTC P1770 ........................................................................................................................ 64 DTC P1773 ........................................................................................................................ 65 DTC P1819 ........................................................................................................................ 66 DTC P1880 ........................................................................................................................ 67 DTC P290D、 P290F......................................................................................................... 68 DTC P1810、P2910 、P2911、P2912.............................................................................. 69 DTC P1818 、P2914 、P2915、P2916、P2917............................................................... 71 DTC U0001 、U0100、U0121、U0140、U0155............................................................... 72 缩略语及术语...................................................................................................................... 74

HW25505T变速器维修手册大同齿轮公司2011年8月目录目录 (2)第一章HW25505T系列变速器的拆装 (3)第一节HW25505T系列变速器的拆装的基本要求 (3)第二节变速箱拆装 (4)2.1从整车上拆卸变速箱总成 (4)2.2 变速箱总成的拆装 (4)2.3轴总成的拆装 (7)2.4后盖总成的分装 (10)2.5小盖总成的拆装 (11)2.6拨叉轴总成的装配 (12)第二章维修注意事项 (14)第三章常见故障及排除 (15)第四章维修工具 (16)第一节专用工具清单 (16)第二节通用工具清单 (16)第一章HW25505T系列变速器的拆装第一节HW25505T系列变速器的拆装的基本要求变速箱拆卸的基本要求如下：○1分解变速箱总成之前，必将变速箱外壳彻底清洗干净；○2变速箱的分解必须在一个清洁的地方进行，避免让灰尘或其它杂物进入变速箱内部，否则会加剧磨损和损坏轴承；○3拆卸轴承要使用专用工具，拆下的轴承要仔细的清洗；○4分解各个分总成时，要把所有零件按拆卸时的顺序放在干净的工作台上，避免零件丢失，又便于装配；○5拆卸卡簧应使用卡簧钳；○6在拆卸零件过程中，一定要注意施加在轴或壳体等零件上力量的大小，请勿野蛮操作，避免损坏零件，有些零件是禁止拆卸的，绝对禁止向正在运转的从动件施加外力。

⑦拆卸某些部件必须使用专用工具，使用专用工具时参考本维修手册及专用工具说明书。

变速箱装配过程中的基本要求：○1熟悉装配要求、所要装的零部件的外观形状，正常的零件装完后所处的位置，防止个别的不合格品的使用。

○2装配前做好零件自检，检查所要装的零件，保证表面的清洁及无明显制造缺陷，尤其重要结合面部不得有毛刺、磕碰伤等，如：油封的配合面及装配时的过渡面，齿轮齿面不得有明显磕碰等。

○3拿零件时要轻拿轻放，不得碰伤零件的表面、尤其是重要结合面。

○4装完零件后，零件表面如果被零铜锤等敲击，要把零件表面上残留的铜屑擦除干净，保证零件表面的清洁。

目录1.结构参数 (2)2.维修说明 (3)3.双离合器 (5)3.1拆卸双离合器 (5)3.2维修离合器的接合装置 (9)3.3调节结合轴承一、二的位置 (12)3.3.1接合轴承一调整垫片的选取 (13)3.3.2接合轴承二调整垫片的选取 (15)3.4安装双离合器 (17)4.操纵机构、壳体 (21)4.1更换变速器油 (21)4.1.1更换齿轮油 (21)4.1.2更换液压系统油 (22)5.拆卸电液控制模块 (23)6.安装电液控制模块 (26)7.拆解和安装变速器 (29)7.1拆解变速器 (29)7.2选取前箱调整垫片 (32)7.2.1副轴一前轴承调整垫片的选取 (32)7.2.2副轴二前轴承调整垫片的选取 (33)7.2.3 倒档轴前轴承调整垫片的选取 (34)7.3选取后箱调整垫片 (35)7.4安装变速器 (38)8.齿轮、传动轴 (42)1.结构参数2.维修说明一、检修守则1）准备好零件箱以及零件架，用来放置拆卸、分解的零部件，放置时必须有次序，必要时做上标记，避免发生混乱、放错。

2）检修铝合金部件时要十分小心，避免加工表面的损伤。

3）准备好充足的辅助材料，以便在检修时随时取用。

4）对有标准拧紧力矩要求的螺栓和其它紧固零件，按照要求数值使用专用工具拧紧。

5）进行检修后，一次性用品应当报废，换上新品。

6）使用正确的拆卸工具进行拆卸与装配。

7）工作时尽可能参照本检修手册的内容。

8）检修时如果遇到难以解决的技术问题，建议向我公司的售后服务站点咨询。

二、检修材料下表所列出的材料，在维修本型号变速器时是必不可少的。

因此，应当随时准备，以备使用。

此外，洗涤液和润滑油也应尽量使用规定的型号。

辅助材料表：三、注意事项◆打开变速器时，不得有污物进入变速器。

◆将拆下的部件放在干净的工作台面上并用干净的无纤维的抹布遮盖以免弄脏。

◆只安装干净的零件，只在安装前才从包装中取出原厂件。

◆变速器有两个供油系统。

秦Pro-DM动力及变速器系 统
一
动力系统简介
二
变速器结构介绍
三 BSG电机控制系统
一、动力系统简介
6HDT35变速器 1.5T发动机
一直在前 却一心向前
一、动力系统简介
BSG电机
BSG电机控制 器
一直在前 却一心向前
一、动力系统简介
取消机械水泵， 改用电动水泵
功率：400W
由发动机ECU根 据水温进行控制
BSG电机控制器针脚定义
三、BSG电机控制系统ቤተ መጻሕፍቲ ባይዱ
BSG数据流
一直在前 却一心向前
一直在前 却一心向前
三、BSG电机控制系统
安装位置
一直在前 却一心向前
三、BSG电机控制系统
系统结构
1、原地发电 2、行驶中发电 3、启停发动机 4、协助升降档 5、稳压发电 6、松油门发电
一直在前 却一心向前
三、BSG电机控制系统
高压配电
一直在前 却一心向前
三、BSG电机控制系统
BSG电机
引脚 端口定
号
义
线束接法
标准（欧姆）
1 温感 电机温度采样 环境温度0-40度：
2 温感 电机温度采样
15.04-421.5
3 exc- 接电控exc4 exc+ 接电控exc+
16.9-20.7
5 cos- 接电控cos6 cos+ 接电控cos+
50.2-61.3
7 sin- 接电控sin8 sin+ 接电控sin+
二、变速器结构介绍
减速器中间轴
减速器输入轴
一直在前 却一心向前
二、变速器结构介绍

连接端子 DA+-DADA+-24-G10 DA--23-G10
线色 —— Y/B Y/R
测量条件 正常值 始终 1MΩ 以上 始终 1Ω 以内 始终 1Ω 以内
OK 5 更换安全气囊 ECU
NG
更换对应线束或连接器
汽车技师帮技术资料

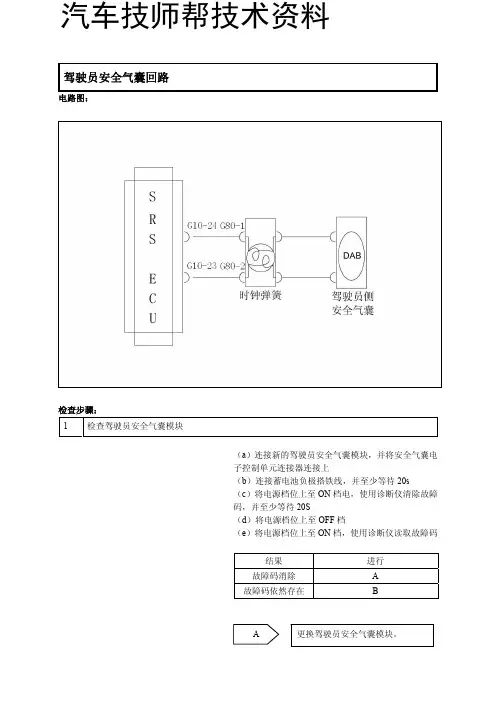

前排乘员安全气囊回路
电路图：
检查步骤： 1 检查前排乘员安全气囊模块
NG
修理或更换线束
（a）用薄塑料片将 23-G10 和 24-G10 的短路片顶开，
汽车技师帮技术资料
测量时钟弹簧与驾驶员气囊模块之间的连接器时钟弹 簧侧的 DA＋和 DA－间的电阻 （b）用薄塑料片将 23-G10 和 24-G10 的短路片顶开， 测量驾驶员安全气囊模块与安全气囊电子控制单元之 间连接器，驾驶员一侧的 DA+和安全气囊电子控制单 元连接器线束侧 23-G10 之间的电阻 （c）用薄塑料片将 23-G10 和 24-G10 的短路片顶开， 测量驾驶员安全气囊模块与安全气囊电子控制单元之 间连接器，驾驶员安全气囊模块一侧的 DA-和安全气 囊电子控制单元连接器线束侧 24-G10 之间的电阻
任意一侧两个端子
1MΩ 以上
时钟弹簧两侧连接器 对应的端子
小于 1Ω
NG
更换时钟弹簧。
OK
3 检查安全气囊电子控制单元和时钟弹簧之间的线束
（a）测量线束电阻值
连接端子
线色
G10-23-G80-2 Y/R
G10-24-G80-1 Y/B
测量条件 正常值 始终 小于 1Ω 始终 小于 1Ω
OK 4 检查驾驶员安全气囊电路
B
（a）连接新的前排乘员安全气囊模块，并将安全气囊 电子控制单元连接器连接上 （b）连接蓄电池负极搭铁线，并至少等待 20s （c）将电源档位上至 ON 档电，使用诊断仪清除故障 码，并至少等待 20S （d）将电源档位上至 OFF 档 （e）将电源档位上至 ON 档，使用诊断仪读取故障码

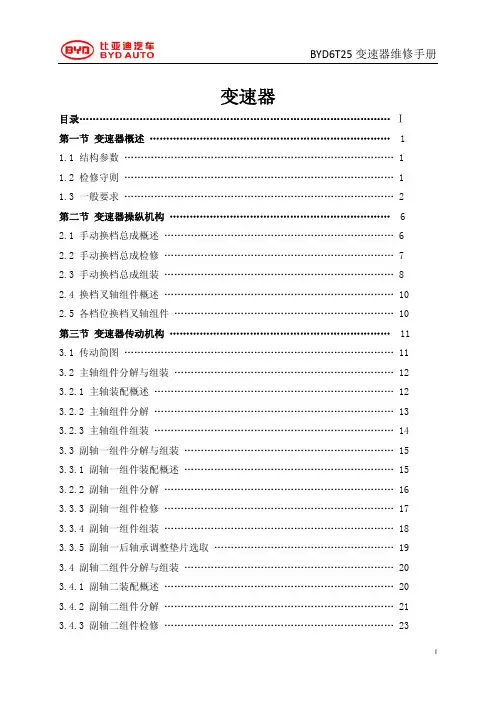

变速器目录 (Ⅰ)第一节 变速器概述 (1)1.1 结构参数 (1)1.2 检修守则 (1)1.3 一般要求 (2)第二节 变速器操纵机构 (6)2.1 手动换档总成概述 (6)2.2 手动换档总成检修 (7)2.3 手动换档总成组装 (8)2.4 换档叉轴组件概述 (10)2.5 各档位换档叉轴组件 (10)第三节 变速器传动机构 (11)3.1 传动简图 (11)3.2 主轴组件分解与组装 (12)3.2.1 主轴装配概述 (12)3.2.2 主轴组件分解 (13)3.2.3 主轴组件组装 (14)3.3 副轴一组件分解与组装 (15)3.3.1 副轴一组件装配概述 (15)3.2.2 副轴一组件分解 (16)3.3.3 副轴一组件检修 (17)3.3.4 副轴一组件组装 (18)3.3.5 副轴一后轴承调整垫片选取 (19)3.4 副轴二组件分解与组装 (20)3.4.1 副轴二装配概述 (20)3.4.2 副轴二组件分解 (21)3.4.3 副轴二组件检修 (23)I3.4.4 副轴二组件组装 (24)3.4.5 副轴二后轴承调整垫片选取 (26)3.5 差速器组件分解与组装 (27)3.5.1 差速器组件装配概述 (27)3.5.2 差速器组件分解 (28)3.5.3 差速器组件组装 (29)3.5.4 差速器轴承调整垫片选取 (30)第四节 变速器总成 (31)4.1 变速器总成结构 (31)4.2 变速器总成分解 (33)4.3 变速器总成检修 (36)4.4 变速器总成组装 (47)II1第一节 变速器概述1.1 结构参数变速器型号BYD6T25-4A 档位 1档 2档 3档 4档 5档 6档 倒档 齿数比 49/13 48/23 45/34 42/4339/40 35/43 36/13×23/14传动比 3.7692.0871.3240.9770.9750.8144.549主减速齿数比 72/17 72/22 主减速比 4.235 3.273总传动比15.962 8.8385.6074.1383.1912.66414.89变速器型号BYD6T25-4 档位 1档 2档 3档 4档 5档 6档 倒档 齿数比 49/12 49/22 46/33 42/4339/40 35/43 37/12×23/14传动比 4.0832.2271.3940.9770.9750.8145.065主减速齿数比 72/17 72/22 主减速比 4.235 3.273总传动比17.292 9.4335.9034.1383.1912.66416.578变速器型号 BYD6T25/BYD6T25-1A 适用发动机型号BYD488QA/BYD476QA型式 手动6档 全长 （mm）375 外廓尺寸（长×宽×高）（mm） 375×510×490最大输入扭矩（ N·m）250齿轮油分类80W-90(北方夏季)、75W-90（北方冬季）80W-90（南方全年）油量（L）3.0 重量（不含离合器）（kg）521.2 检修守则1、准备好零件箱以及零件架，用来放置拆卸、分解的零部件，放置时必须有次序，必要时做上标记，避免发生混乱、放错。

故障码列表
故障码 B1B02-00 B1B03-00 B1B04-00 B1B05-00 U1001－00
故障描述 后左角传感器不能正常工作 后右角传感器不能正常工作 后左倒车传感器不能正常工作 后右倒车传感器不能正常工作 通信线路错误
汽车技师帮技术资料---比亚迪s6维修维修手册
终端诊断
1. 断开驻车辅助系统主机连接器。 2. 测量线束端输入电压。
线色 R/B P/B
线色 W Y/B
V/W Y/W Y/W P/B
条件 档位在 R 档 电源 ON 档或 START 档 驻车辅助开关打开
条件 按下驻车辅助开关
始终 始终 始终 始终 按下驻车辅助开关
正常值 11-14V
11-14V
正常值 —— —— —— —— —— 小于 1Ω
正常值： 连接端子
G15-6-车身地
汽车技师帮技术资料---比亚迪s6维修维修手册
1 把车开进维修间 NEXT
2 检查蓄电池全面分析与诊断
NEXT 5 调整，维修或更换
NEXT 6 确认测试
NEXT 7 结束
诊断流程
提示: 按照此流程诊断故障
标准电压值：
11~14V 如果电压值低于 11V，在进行下一步之前请充电或更 换蓄电池。
碍物 后右传感器有效范围内有
障碍物
正常值 小于 1V 小于 1V 小于 1V 小于 1V
汽车技师帮技术资料---比亚迪s6维修维修手册
G15-11-车身地 G15-12-车身地
信号地（后） 后右倒车传感器
G15-13-车身地
后左角传感器
G15-15-车身地
G15-19-车身地 G15-23-车身地
开驻车辅助开关 始终

手动变速箱目录第一章变速器图样⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅴ--2 第二章变速器的技术特性和结构参数⋯⋯Ⅴ--6 第三章齿轮油的定期检查和更换⋯⋯⋯⋯⋯Ⅴ—8 第一节齿轮油的定期检查⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅴ—8 第二节齿轮油的更换⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅴ—8 第四章变速器主要检修规格⋯⋯⋯⋯⋯⋯⋯Ⅴ--10 第五章变速器的拆卸与安装⋯⋯⋯⋯⋯⋯⋯Ⅴ—16 第一节变速器总成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅴ—16 第二节输入轴⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅴ—25 第三节输出轴⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅴ—32 第四节车速表齿轮⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅴ—37 第五节选择杆⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅴ—38 第六节操纵箱体⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅴ—39 第七节离合器壳体⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅴ—43 第八节变速器壳体⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅴ—46 第九节差速器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅴ—48 第六章变速器的检查与维修⋯⋯⋯⋯⋯⋯⋯Ⅴ—51 第一节变速器总成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅴ—51 第二节输入轴⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅴ—51 第三节输出轴⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅴ—52第一章变速器图样（从车体前侧向车体后侧看）1.倒档中间齿轮2.四档齿轮3.三、四档同步器4.三档齿轮5.变速箱壳6.离合器壳7.分离轴承保持器8.输入轴9.输出轴10.差速器11.一档齿轮12.一、二档同步器13.二档齿轮14.五档齿轮15.五档－倒档同步器16.倒档齿轮第二章变速器的技术特性和结构参数第三章齿轮油的定期检查和更换第一节齿轮油的定期检查每行驶1 万千米或6 个月（两者以先到者为准）检查一次齿轮油，观察油面是否恰好位于注油螺孔的下缘、齿轮油是否有明显的脏污及焦臭味等异常。

第二节齿轮油的更换首次换油里程：变速器在经过8 千千米的磨合后进行首次更换齿轮油。

一般使用条件下：每2 万千米更换一次齿轮油。

恶劣使用条件下：每1 万千米或更频繁的更换齿轮油。

★绝密★BYD6HDT35变速器结构图册比亚迪汽车工业有限公司发布目录图1-1 主轴一组件 (2)图1-2 主轴二组件 (3)图1-3 副轴一组件 (4)图1-4 副轴二组件 (7)图1-5 倒档轴组件 (10)图1-6 差速器组件 (11)图1-7变速器前箱体总成 (13)图1-8 换档机构 (20)图1-9 变速器后箱总成 (21)图1-10 减速器总成 (24)图1-11 接合机构 (26)图1-12 变速器附件一 (29)图1-13变速器附件二 (31)图1-14变速器附件三 (33)1图1-1 主轴一组件图 1-1 主轴一组件序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English1 BYD6DT25-1701407齿轮油导向套OIL GUIDE VESSE 12 BYD6DT25-3-1701101主轴一合件1ST MAIN SHAFT 13 BYD6DT25-1701104主轴定距环MAIN SHAFTDISTANCE RING14 BYD6DT25-1701105主轴中间卡簧MAIN SHAFTCENTER SNAP RING15 BYD6DT25-170112主轴一后滚针轴承1ST MAIN SHAFTREAR NEEDLEBEARING16 BYD6DT25-170117主轴一前滚针轴承1ST MAIN SHAFTFRONT NEEDLEBEARING12图1-2 主轴二组件图 1-2 主轴二组件序号No.零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English1BYD6DT25-170116主轴四六档滚子轴承MAIN SHAFTROLLERBEARING(4TH&6TH)12BYD6DT25-3-1701108主轴二2ND MAIN SHAFT 13BYD6DT25-1701109主轴二轴承压板2ND MAIN SHAFTBEARINGCOMPRESSIONPLATE14BYD6DT25-170114主轴二轴承2ND MAIN SHAFTBEARING15BYD6DT25-1701111主轴二中间卡簧2ND MAIN SHAFTCENTER SNAP RING16BYD6DT25-170115主轴二油封2ND MAIN SHAFTOIL SEAL13图1-3 副轴一组件图 1-3 副轴一组件序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English1 BYD6DT25-1701390 副轴一前轴承1ST SECONDARY SHAFT FRONTBEARING12 BYD6DT25-1701301 副轴一1ST SECONDARYSHAFT13 BYD6DT25-1701360 四六档滚针轴承NEEDL BEARING(2ND&4TH&6TH&7TH)24 BYD6DT25-1701370 副轴二档齿轮合件SECONDARY SHAFT SECOND GEAR15 BYD6DT25-1708210 二档同步环组件2ND SYNCHRONIZINGRING ASSEMBLY16 BYD6DT25-1708230 二四档同步器组件 SYNCHRONIZINGASSEMBLY(2ND&4TH)17 BYD6DT25-1708220 四档同步环组件2NDSYNCHRONIZINGOUTSIDE RING14图1-3 副轴一组件图 1-3 副轴一组件序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English8 BYD6DT25-1701307四六挡定距环DISTANCERING(4TH&6TH&7TH)19 BYD6DT25-170135副轴四档齿轮合件SECONDARY SHAFTFOURTH GEAR110 BYD6DT25-1701306三四档定距环挡圈DISTANCE RINGBEAD.FLANGE(3RD&4TH)111 BYD6DT25-1701305三档定距环3RD SHIFTDITANCE RING112 BYD6DT25-170134三档滚针轴承3RD SHIFT NEEDLBEARING113 BYD6DT25-170133副轴三档齿轮合件SECONDARY SHAFTTHIRD GEAR114 BYD6DT25-170811一三档同步环组件SYNCHRONIZINGRINGASSEMBLY(1ST&3RD)115 BYD6DT25-170813一三档同步器组件SYNCHRONIZ.NG.ASSEMBLY.(1ST&3RD15图1-3 副轴一组件图 1-3 副轴一组件序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English16 BYD6DT25-170132一档滚针轴承1ST GEAR NEEDLBEARING117 BYD6DT25-1701304一档定距环1ST GEARDISTANCE RING118 BYD6DT25-170131副轴一档齿轮合件SECONDARY SHAFTFIRST GEAR119 BYD6DT25-1701303副轴一档齿轮压板SECONDARY SHAFTFIRST GEARCOMPRESSIONPLATE120 BYD6DT25-170151副轴锥轴承SECONDARY SHAFTCONE BEARING121 BYD6DT25-1701302副轴压紧螺钉COMPRESSIONSCREW16图1-4 副轴二组件图 1-4 副轴二组件序号No.零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English1BYD6DT25-170151副轴锥轴承SECONDARY SHAFTCONE BEARING12BYD6DT25-1701407齿轮油导向套OIL GUIDE VESSEL 13BYD6DT25-1701401副轴二2ND SECONDARYSHAFT14BYD6DT25-170149倒档前端面轴承REVERSE FRONTPLANCE BEARING15BYD6DT25-170147倒档空转齿轮合件REVERSE GEAR 16BYD6DT25-170146倒档后端面轴承REVERSE GEARREAR PLANCEBEARING17BYD6DT25-170148副轴倒档滚针轴承SECONDARY SHAFTREVERSE GEARNEEDL BEARING18BYD6DT25-1708314六档限位钢圈SIXTH GEARLIMITING BALL178图1-4 副轴二组件图 1-4 副轴二组件序号No.零件编号 Part No.名 称Description数 量 Qty备注 Rem中 文 Chinese英 文 English 9BYD6DT25-1708410六档同步器组件SIXTH GEAR SYNCHRONIZING ASSEMBLY110BYD6DT25-1708301五六档同步环SYNCHRONIZING RING(5TH&6TH)311BYD6DT25-170136四六档滚针轴承NEEDLBEARING(4TH&6TH)112BYD6DT25-1701307四六档定距环 DISTANCE RING(4TH&6TH) 213 BYD6DT25-170144副轴六档齿轮合件SECONDARY SHAFT SIXTH GEAR 114BYD6DT25-1701405六档定距环档圈6TH GEARDISTANCE RING BEAD FLANGE215BYD6DT25-1701404副轴二齿圈2ND SECONDARY RING GEAR 216BYD6DT25-170831五档同步器组件5TH GEARSYNCHRONIZING ASSEMBLY19图1-4 副轴二组件图1-4 副轴二组件序号No.零件编号 Part No.名 称 Description数 量 Qty备注 Rem中 文 Chinese 英 文 English 17BYD6DT25-1701403五档定距环5TH GEAR DISTANCE RING 118 BYD6DT25-170142五档滚针轴承 5TH GEAR NEEDLBEARING 119 BYD6DT25-170141副轴五档齿轮合件 SECONDARY SHAFT FIFTH GEAR 120 BYD6DT25-170145副轴二后轴承2ND SECONDARY SHAFT BEARING 121BYD6DT25-1701302副轴压紧螺钉SECONDARY SHAFTCOMPRESSION SCREW1图1-5 倒档轴组件图 1-5 倒档轴组件序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English1 BYD6DT25-170151副轴锥轴承SECONDARY SHAFT CONEBEARING12 BYD6DT25-1701407齿轮油导向套OIL GUIDE VESSEL 13 BYD6HDT35-1701501倒档轴REVERSE SHAFT 14 BYD6HDT35-1701530倒档滚针轴承REVERSE GEAR NEEDLBEARING15 BYD6DT25-170152倒档齿轮合件REVERSE GEAR 16 BYD6DT25-1708501倒档同步环REVERSE GEARSYNCHRONIZING RING17 BYD6HDT35-1708510倒档同步器组件REVERSE SYNCHRONIZINGASSEMBLY18 BYD6HDT35-1701505倒档轴定距环REVERSE SHAFT DISTANCERING19 BYD6HDT35-1701503同步卡簧压板SYNCHRONIZING.SNAP.RIPRESSION PLATE110 BYD6HDT35-1701502P档棘轮PARKING GEAR RATCHET 111 BYD6HDT35-1701540倒档轴后锥轴承REAR SHAFT CONEBEARING110图1-6 差速器组件图 1-6 差速器组件序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English1 BYD6DT25-1701822差速器半轴螺栓DIFFERENTIALSEMI-AXIS BOLT22 BYD6DT25-1701832差速器半轴花键卡圈DIFFERENTIALSEMI-AXISSPLINE SNAP RING23 GB/T 34521-2005 差速器O形密封圈DIFFERENTIAL ORING24 BYD6HDT35-170831差速器右半轴DIFFERENTIALRIGHTSEMI-AXIS15 BYD6DT25-1701824差速器半轴弹簧DIFFERENTIALSEMI-AXISSPRING26 BYD6HDT35-1701825差速器半轴弹簧座DIFFERENTIALSEMI-AXISSPRING RETAINER27 BYD6HDT35-1701826差速器半轴锥形环DIFFERENTIALSEMI-AXIS CONERING211图1-6 差速器组件图 1-6 差速器组件序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English8 BYD6HDT35-1701827差速器半轴卡圈DIFFERENTIALSEMI-AXIS SNAPRING29 BYD6HDT35-1701821差速器左半轴DIFFERENTIALLEFT SEMI-AXIS110 BYD6HDT35-1701800差速器组件DIFFERENTIALASSEMBLY112图1-7变速器前箱体总成图1-7变速器前箱体总成序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English1 BYD6HDT35-1701800差速器组件DIFFERENTIALASSEMBLY12 BYD6HDT35-1701607差速器前轴承防尘盖DIFFERENTIALFRONT BEARINGDUST COVER13 BYD6DT25-170130副轴一组件1ST SECONDARYSHAFT ASSENBLY14 BYD6DT25-1701611副轴一前轴承调整垫片1ST SECONDARYSHAFT.FRONT.BEARING ADJUSTINGSHIM1 0.7 mmBYD6DT25-1701611副轴一前轴承调整垫片1ST SECONDARYSHAFT FRONTBEARINGADJUSTING SHIM1 0.75mm13图1-7变速器前箱体总成图1-7变速器前箱体总成序号No.零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English4BYD6DT25-1701611副轴一前轴承调整垫片1ST.SECONDARY.SHAFT.FRONT.BEARING.ADJUSTINGSHIM1 0.8 mmBYD6DT25-1701611副轴一前轴承调整垫片1ST.SECONDARY.SHAFT FRONTBEARINGADJUSTING SHIM1 0.85 mmBYD6DT25-1701611副轴一前轴承调整垫片1ST SECONDARYSHAFT FRONTBEARINGADJUSTING SHIM1 0.9 mmBYD6DT25-1701611副轴一前轴承调整垫片1ST SECONDARYSHAFT FRONTBEARINGADJUSTING SHIM1 0.95 mmBYD6DT25-1701611副轴一前轴承调整垫片1ST SECONDARYSHAFT FRONTBEARINGADJUSTING SHIM1 1.0 mm1415图1-7 变速器前箱体总成图1-7 变速器前箱体总成序号No.零件编号 Part No.名 称Description数 量 Qty备注 Rem中 文 Chinese英 文 English 4BYD6DT25-1701611副轴一前轴承调整垫片1ST SECONDARYSHAFT FRONT BEARING ADJUSTING SHIM 11.05 mmBYD6DT25-1701611副轴一前轴承调整垫片1ST SECONDARYSHAFT FRONT BEARING ADJUSTING SHIM 11.1 mmBYD6DT25-1701611副轴一前轴承调整垫片1ST SECONDARYSHAFT FRONT BEARING ADJUSTING SHIM 11.15 mmBYD6DT25-1701611副轴一前轴承调整垫片1ST SECONDARYSHAFT FRONT BEARING ADJUSTING SHIM 11.2 mmBYD6DT25-1701611副轴一前轴承调整垫片1ST SECONDARYSHAFT FRONT BEARING ADJUSTING SHIM11.25mm图1-7变速器前箱体总成图1-7 变速器前箱体总成序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English4 BYD6DT25-1701611副轴一前轴承调整垫片1ST SECONDARYSHAFT FRONTBEARINGADJUSTING SHIM1 1.3 mmBYD6DT25-1701611副轴一前轴承调整垫片1ST SECONDARYSHAFT FRONTBEARINGADJUSTING SHIM1 1.35 mm5 BYD6DT25-1702511磁铁MAGNET 16 BYD6DT25-3-1701100主轴组件MAIN SHAFTASSEMBLY17 BYD6DT25-1701605主轴二轴承压板螺栓2ND MAIN SHAFTBEARING BORDBOLT38 BYD6DT25-1701706合箱定位销LOCATING PIN 29 BYD6DT25-1702524六倒档换档杆衬套SHIFT.LEVER.BUSH(6TH&REVERSE)21617图1-7 变速器前箱体总成图1-7 变速器前箱体总成序号No.零件编号 Part No.名 称Description数 量 Qty备注 Rem中 文 Chinese英 文 English 10 BYD6DT25-170140副轴二组件2ND SECONDARY SHAFT ASSEMBLY 111BYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFT CONE BEARING ADJUSTING SHIM 50.7 mmBYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFT CONE BEARING ADJUSTING SHIM 50.75mmBYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFT CONE BEARING ADJUSTING SHIM 50.8 mmBYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFT CONE BEARING ADJUSTING SHIM 50.85mmBYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFT CONE BEARING ADJUSTING SHIM 50.9 mmBYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFT CONE BEARING ADJUSTING SHIM50.95mm18图1-7 变速器前箱体总成图1-7 变速器前箱体总成序号No.零件编号 Part No.名 称Description数 量 Qty备注 Rem中 文 Chinese 英 文 English 11BYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFT CONE BEARING ADJUSTING SHIM 51.0 mmBYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFT CONE BEARING ADJUSTING SHIM 51.05mmBYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFT CONE BEARING ADJUSTING SHIM 51.1 mmBYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFT CONE BEARING ADJUSTING SHIM 51.15mmBYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFT CONE BEARING ADJUSTING SHIM 51.2 mmBYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFT CONE BEARING ADJUSTING SHIM51.25mm图1-7 变速器前箱体总成图1-7 变速器前箱体总成序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English11 BYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFTCONE BEARINGADJUSTING SHIM5 1.3 mmBYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFTCONE BEARINGADJUSTING SHIM5 1.35mmBYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFTCONE BEARINGADJUSTING SHIM5 1.4 mm12 BYD6DT25-1701703机油导向板OIL GUIDE BOARD 213 BYD6HDT35-1701500倒档轴组件REVERSE SHAFTASSEMBLY119图1-8 换档机构图1-8 换档机构序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English1 BYD6DT25-170230五档换档拨叉组件SHIFTER SHAFTASSEMBLY(6TH&7TH)12 BYD6DT25-170240六倒档换档拨叉组件SHIFTER SHAFTASSEMBLY(5TH&REVERSE)13 BYD6DT25-170210一三档换档拨叉组件SHIFTER SHAFTASSEMBLY(1TH&3TH)14 BYD6DT25-170220二四档换档拨叉组件SHIFTER SHAFTASSEMBLY(2TH&4TH)120图1-9 变速器后箱总成图1-9 变速器后箱总成序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English1 BYD6HDT35-1701701后箱体REARTRANSMISSIONCASE12 BYD6HDT35-1701708差速器后轴承防尘盖DIFFERENTIALREAR BEARINGDUST COVERF13 BYD6HDT35-1701717差速器调整垫片DIFFERENTIALADJUSTING SHIM1 0.6 mm BYD6HDT35-1701717差速器调整垫片DIFFERENTIALADJUSTING SHIM1 0.65mm BYD6HDT35-1701717差速器调整垫片DIFFERENTIALADJUSTING SHIM1 0.7 mm BYD6HDT35-1701717差速器调整垫片DIFFERENTIALADJUSTING SHIM1 0.75mm BYD6HDT35-1701717差速器调整垫片DIFFERENTIALADJUSTING SHIM1 0.8 mm BYD6HDT35-1701717差速器调整垫片DIFFERENTIALADJUSTING SHIM1 0.85mm BYD6HDT35-1701717差速器调整垫片DIFFERENTIALADJUSTING SHIM1 0.9 mm BYD6HDT35-1701717差速器调整垫片DIFFERENTIALADJUSTING SHIM1 0.95mm21图1-9 变速器后箱总成图1-9 变速器后箱总成序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English3 BYD6HDT35-1701717差速器调整垫片DIFFERENTIALADJUSTING SHIM1 1.0 mm BYD6HDT35-1701717差速器调整垫片DIFFERENTIALADJUSTING SHIM1 1.05mm BYD6HDT35-1701717差速器调整垫片DIFFERENTIALADJUSTING SHIM1 1.1 mm BYD6HDT35-1701717差速器调整垫片DIFFERENTIALADJUSTING SHIM1 1.15mm BYD6HDT35-1701717差速器调整垫片DIFFERENTIALADJUSTING SHIM1 1.2 mm BYD6HDT35-1701717差速器调整垫片DIFFERENTIALADJUSTING SHIM1 1.25mm BYD6HDT35-1701717差速器调整垫片DIFFERENTIALADJUSTING SHIM1 1.3 mm4 BYD6HDT35-1701601前箱体FRONTTRANSMISSIONCASE15、7 BYD6DT25-1701612副轴锥轴承调整垫片SECONDARY SHAFTCONE BEARINGADJUSTING SHIM122图1-9 变速器后箱总成图1-9 变速器后箱总成序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English6 BYD6DT25-1701706排油槽板OIL GUIDE BOARD 18 BYD6DT25-1702524六倒档换档杆衬套SHIFT LEVERBUSH(6TH&REVERSE)19 BYD6DT25-1701107主轴一后轴承卡簧1ST MAIN SHAFTBEAR BEARINGSNAP RING1 2.7 mmBYD6DT25-1701107主轴一后轴承卡簧1ST MAIN SHAFTBEAR BEARINGSNAP RING1 2.75mmBYD6DT25-1701107主轴一后轴承卡簧1ST MAIN SHAFTBEAR BEARINGSNAP RING1 2.8 mm10 BYD6DT25-170113主轴一后轴承1ST MAIN SHAFTBEAR BEARING111 BYD6HDT35-1701506倒档轴轴承调整垫片REVERSE SHAFTBEARINGADJUSTING SHIM123图1-10 减速器总成图1-10 变速器后箱总成序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English1 BYD6HDT35-1720301减速器输入轴REDUCER INPUTSHAFT12 BYD6HDT35-1720401减速器中间轴REDUCER MIDDLESHAFT13 BYD6HDT35-1720501减速器输出轴REDUCER OUTPUTSHAFT14 BYD6HDT35-1720320减速器输入轴轴承REDUCER INPUTSHAFT BEARING25 BYD6HDT35-1720420减速器中间轴轴承REDUCER MIDDLESHAFT BEARING26 BYD6HDT35-1720520减速器输出轴轴承REDUCER OUTPUTSHAFT BRARING27 BYD6HDT35-1720302减速器输入轴调整垫片REDUCER INPUTSHAFT ADJUSTINGSHIM18 BYD6HDT35-1701717减速器中间轴调整垫片REDUCER MIDDLESHAFT ADJUSTINGSHIM19 BYD6HDT35-1701717减速器输出轴调整垫片REDUCER OUTPUTSHAFT ADJUSTINGSHIM110 BYD6HDT35-1720105减速器导油板REDUCER OILDEFLECTOR124图1-10 减速器总成图1-10 变速器后箱总成序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English11 BYD6HDT35-1720201减速器后箱体REAR REDUCERCASE112 Q1840835T1F3 六角法兰面螺栓MUNTING BOLT 1313 BYD6HDT35-1720104减速器注油螺塞REDUCER OIL FILLPLUG114 BYD5T09-1701423 放油,注油,油标螺塞垫片OIL FILL PLUGSHIM115 BYD6T25-1702503 通气管BREATHER PIPE 116 BYD6T25-1702504 通气管帽BREATHER PIPECAP117 BYD6HDT35-1720102减速器输入轴油封REDUCER INPUTSHAFT OIL SEAL125图1-11 接合机构图1-11接合机构序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English1 Q1840835T1F3 六角法兰面螺栓MUNTING BOLT 152 BYD6DT25-1601903接合臂支座ANASTOMOSISFORK BEARER13 BYD6DT25-1701604主轴油封MAIN SHAFTERSEAL14 BYD6DT25-1601801接合轴承二套筒推环2ND ANASTOMOSISBEARING PUSHINGRING15 BYD6DT25-1601802接合轴承二套筒2ND ANASTOMOSISBEARING BARREL16 BYD6DT25-1601905接合轴承一套筒压板2ND ANASTOMOSISBEARING BARRELCOMPRESSIONPLATE17 BYD6DT25-1601902接合轴承一套筒1ST ANASTOMOSISBEARING BARREL18 BYD6DT25-160182接合臂二组件2ND ANASTOMOSISARM19 Q1840618T1F3 六角法兰面螺栓MUNTING BOLT 210 BYD6DT25-160192接合臂一组件1ST REALSE ARMASSEMBLY12627 图1-11 接合机构图1-11接合机构序号No.零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English11BYD6DT25-160191接合轴承一1ST ANASTOMOSISBEARING112BYD6DT25-1601901接合轴承一垫片1ST ANASTOMOSISBEARIN SHIM1 0.8 mmBYD6DT25-1601901接合轴承一垫片1ST ANASTOMOSISBEARIN SHIM1 1.0mmBYD6DT25-1601901接合轴承一垫片1ST ANASTOMOSISBEARIN SHIM1 1.2mmBYD6DT25-1601901接合轴承一垫片1ST ANASTOMOSISBEARIN SHIM1 1.4mmBYD6DT25-1601901接合轴承一垫片1ST ANASTOMOSISBEARIN SHIM1 1.6mmBYD6DT25-1601901接合轴承一垫片1ST ANASTOMOSISBEARIN SHIM1 1.8mmBYD6DT25-1601901接合轴承一垫片1ST ANASTOMOSISBEARIN SHIM1 2.0mmBYD6DT25-1601901接合轴承一垫片1ST ANASTOMOSISBEARIN SHIM1 2.2mmBYD6DT25-1601901接合轴承一垫片1ST ANASTOMOSISBEARIN SHIM1 2.4mmBYD6DT25-1601901接合轴承一垫片1ST ANASTOMOSISBEARIN SHIM1 2.6mmBYD6DT25-1601901ST ANASTOMOSIS图1-11 接合机构图1-11接合机构序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English13 BYD6DT25-1601901接合轴承二垫片2ND ANASTOMOSISBEARIN SHIM1 0.8 mm BYD6DT25-1601901接合轴承二垫片2ND ANASTOMOSISBEARIN SHIM1 1.0mm BYD6DT25-1601901接合轴承二垫片2ND ANASTOMOSISBEARIN SHIM1 1.2mm BYD6DT25-1601901接合轴承二垫片2ND ANASTOMOSISBEARIN SHIM1 1.4mm BYD6DT25-1601901接合轴承二垫片2ND ANASTOMOSISBEARIN SHIM1 1.6mm BYD6DT25-1601901接合轴承二垫片2ND ANASTOMOSISBEARIN SHIM1 1.8mm BYD6DT25-1601901接合轴承二垫片2ND ANASTOMOSISBEARIN SHIM1 2.0mm BYD6DT25-1601901接合轴承二垫片2ND ANASTOMOSISBEARIN SHIM1 2.2mm BYD6DT25-1601901接合轴承二垫片2ND ANASTOMOSISBEARIN SHIM1 2.4mm BYD6DT25-1601901接合轴承二垫片2ND ANASTOMOSISBEARIN SHIM2.6mm BYD6DT25-1601901接合轴承二垫片2ND ANASTOMOSISBEARIN SHIM1 2.8mm28图1-11 接合机构图1-11接合机构序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English14 BYD6DT25-160181接合轴承二2ND ANASTOMOSISBEARIN115 BYD6DT25-160001干式双离合器总成DRY DUAL CLUTCH 116 BYD6DT25-1701112主轴二前卡簧2ND MAIN SHAFTFRONT SNAP RING129图1-12 变速器附件一图1-12 变速器附件一序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English1、12 BYD6DT25-1601901合箱定位销LOCATING PIN 22、3、10、11 BYD6DT25-1601901自锁钢球组件SELF-LOCKINGBALL ASSEMBLY44 BYD6DT25-1701721密封盖AIRPROOF PLATE 15 BYD6DT25-1701722密封盖机油导向板OIL GUIDE BOARDOF AIRPROOFPLATE16 BYD6DT25-1701714主轴后卡簧MAIN SHAFT REARSNAP RING17 BYD6DT25-170162接合臂防尘罩合件DUST CAP 18 Q1840618T1F3 六角法兰面螺栓MUNTING BOLT 29 BYD6DT25-1701702后箱体连接螺栓REARTRANSMISSIONCASE FASTENINGBOLT530图1-13变速器附件二图1-13变速器附件二序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English1 BYD6DT25-1701602放油螺塞PURGE COCK 12 BYD6DT25-1701603放油螺塞垫片PURGE COCK PIN 13 BYD6DT25-1701711差速器左防尘盖DIFFERENTIALLEFT DUST COVER14、19 BYD6DT25-1701822差速器半轴螺栓DIFFERENTIALSEMI-AXIS BOLT25 BYD6HDT35-1701821差速器左半轴DIFFERENTIALLEFT SEMI-AXIS16 BYD6DT25-1701709差速器后油封DIFFERENTIALREAR OIL SEAL17 BYD6DT25-1701718P档座板销PARKING GEARSTAY PLATE PIN28 BYD6HDT35-1702610P档座组件PARKING GEARSTAY PLATEASSEMBLY19 BYD6DT25-1702612P档座板螺栓PARKING GEARSTAY PLATE BOLT310 BYD6HDT35-1702661P档盖板PARKING GEARCOVER PLATE111 Q1840625T1F3 六角法兰面螺栓MUNTING BOLT 431图1-13变速器附件二图1-13变速器附件二序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English12 BYDF3DM-1723600 P档电机PARKING MOTOR 113 Q1840835T1F3 六角法兰面螺栓MUNTING BOLT 318 BYD6DT25-1701609差速器右防尘盖DIFFERENTIALRIGHT DUST COVER120 BYD6HDT35-1701831差速器右半轴DIFFERENTIALRIGHT SEMI-AXIS121 BYD6DT25-1701608差速器前油封DIFFERENTIALFRONT OIL SEAL132图1-14变速器附件三图1-14变速器附件三序号No. 零件编号Part No.名称Description数量Qty备注Rem中文Chinese英文English1 BYD6DT25-1723010B电液控制模块总成CONTROL MODULEASSEMBLY12 Q1840835T1F6 六角法兰面螺栓MUNTING BOLT 33 BYD6DT25-1701704电控箱体安装长螺栓TIE-ROD 44 BYD6DT25-1701614前箱体观察孔窗EYE GLASS 15 Q1420416T1F6 六角头螺栓和弹簧垫圈组合件MUNTING BOLT ANDBACK-UP RINGASSEMBLY16 BYD6DT25-172320方向传感器DIRECTIONTRANSDUCER133。

BYD6DT25变速器维修手册比亚迪宋6DT25变速器维修手册BYD6DT25变速器维修手册前 言本维修手册提供了宋车型的诊断、维修程序、调整和规格上的信息，供维修技师使用。

必要时，请将本手册与结构图册一起使用。

建议您与比亚迪汽车有限公司联系，取得本手册所提到的有关产品品牌、零件号或专业工具的有关信息。

本手册中收录的所有资料、插图和产品说明都符合本手册出版当时的情况。

但本公司保留有不在做预先通知及不受约束的条件下，随时对本手册进行修改的权利。

未经比亚迪有限公司允许，不得以任何形式或手段（包括但不限与电子、机械、复印或录制）对本手册任何部分进行复制、存储在检索系统或传播，上述声明适用于文字、图示和表格。

2015年9月17日版权所有,翻印必究BYD6DT25变速器维修手册警告：为降低伤人和/或财产损坏的可能性，务必认真遵守如下说明：1、 本手册由比亚迪汽车有限公司提供，是为合格的专业技术人员而编写。

如果未经适当的培训，没有合适的工具和设备，而试图进行维修或保养，会伤及维修者本人或他人。

还可能损坏车辆或导致车辆不能正常操作。

2、 正确的车辆维修和保养，对于维修人员的人身安全和机动车辆安全、可靠的操作，均十分重要。

如果需要更换某个零件，请使用相同的零件或由比亚迪汽车有限公司指定的零件。

切勿使用未经比亚迪汽车有限公司认可的更换件。

3 本手册中所推荐和介绍的维修程序，是进行维修和保养的有效方法。

其中有些程序需要使用专门设计的工具。

因此，如果欲采用未经比亚迪汽车有限公司推荐或认可的更换件、维修程序或工具，必须首先肯定对人身安全或车辆安全操作没有危害。

4、 本手册包括各种“警告”、“特别注意事项”和“注意事项”，必须认真遵守，以便在维修或保养中减少伤人的危险性。

维修或保养不当，会损坏车辆或给车辆带来安全隐患。

这些“警告”、“特别注意事项”和“注意事项”并不详尽。

比亚迪汽车有限公司不可能对违反这些说明所带来的所有潜在危险后果都做出警告和赔偿。

2-接合轴承二推环 3-接合轴承二套筒 4-接合轴承一套筒
压板 5-接合轴承一套筒 6-接合臂二 7-六角法兰面螺栓
两个 每次拆卸后更换 10Nm+ 8-接合臂一 9-接合轴承一 10-接合轴承一垫片 11-接合轴承二垫片 12-接合轴承二 接合臂二、接合轴承二套筒及接合轴承一套筒拆卸 ——旋出螺栓-箭头——接合臂二、接合轴承二套筒及 接合轴承一套筒拆卸。 接合臂二、接合轴承二套筒及接合轴承一套筒的分解 ——将推环的凸耳-箭头相对于 接合臂二旋转 。 ——将接合轴承一、二套筒一起 拉出。 接合臂一和接合轴承一的分解和组装 分解 ——沿箭头 A 方向拉接合轴承一并同时沿箭头 B 方向将接合轴承一从接合臂一定位槽中拉出。 组装 ——沿箭头方向向下压接合轴承一直到听到接合轴承一
三、注意事项
当变速箱打开时，不得有污物进入变速箱。
将拆下的部件放在干净的垫板上并盖住以免弄脏。使用薄膜和纸张。不要使用纤维质的抹布。
只安装干净的零件，只在安装前才从包装中取出原厂件。
如果维修工作不能立即进行，请仔细地将打开的零件遮盖或密封起来。
变速器有两个供油系统。一个用于齿轮和轴，一个用于机械电子单元。不得向油里掺入任何添
加剂。
排出的机油不允许重新添加。
使用机油时要谨慎。对排出的机油进行合理的废弃处理。请记住：一滴机油可使 1000 升水不能
饮用。
二、离合器
1.拆卸离合器
所需要的专用工具和维修设备 安装支架-T1001 拆卸支架-T1002 垫块-T1003 卡簧钳 深度尺 游标卡尺 提示
离合器是自调节的。震动会对自调节装置产生影响，因此不能让离合器坠落。在安装离合器时 也不要让离合器掉落到变速箱中。即使在机械电子单元被拆下后，取出结合杆下方的装配杆也 会对自调节装置产生不利影响。

HW25505T变速器维修手册大同齿轮公司2011年8月目录目录 (2)第一章HW25505T系列变速器的拆装 (3)第一节HW25505T系列变速器的拆装的基本要求 (3)第二节变速箱拆装 (4)2.1从整车上拆卸变速箱总成 (4)2.2 变速箱总成的拆装 (4)2.3轴总成的拆装 (7)2.4后盖总成的分装 (10)2.5小盖总成的拆装 (11)2.6拨叉轴总成的装配 (12)第二章维修注意事项 (14)第三章常见故障及排除 (15)第四章维修工具 (16)第一节专用工具清单 (16)第二节通用工具清单 (16)第一章HW25505T系列变速器的拆装第一节HW25505T系列变速器的拆装的基本要求变速箱拆卸的基本要求如下：○1分解变速箱总成之前，必将变速箱外壳彻底清洗干净；○2变速箱的分解必须在一个清洁的地方进行，避免让灰尘或其它杂物进入变速箱内部，否则会加剧磨损和损坏轴承；○3拆卸轴承要使用专用工具，拆下的轴承要仔细的清洗；○4分解各个分总成时，要把所有零件按拆卸时的顺序放在干净的工作台上，避免零件丢失，又便于装配；○5拆卸卡簧应使用卡簧钳；○6在拆卸零件过程中，一定要注意施加在轴或壳体等零件上力量的大小，请勿野蛮操作，避免损坏零件，有些零件是禁止拆卸的，绝对禁止向正在运转的从动件施加外力。

⑦拆卸某些部件必须使用专用工具，使用专用工具时参考本维修手册及专用工具说明书。

变速箱装配过程中的基本要求：○1熟悉装配要求、所要装的零部件的外观形状，正常的零件装完后所处的位置，防止个别的不合格品的使用。

○2装配前做好零件自检，检查所要装的零件，保证表面的清洁及无明显制造缺陷，尤其重要结合面部不得有毛刺、磕碰伤等，如：油封的配合面及装配时的过渡面，齿轮齿面不得有明显磕碰等。

○3拿零件时要轻拿轻放，不得碰伤零件的表面、尤其是重要结合面。

○4装完零件后，零件表面如果被零铜锤等敲击，要把零件表面上残留的铜屑擦除干净，保证零件表面的清洁。

双质量飞轮异常时一般会有以下表现：
飞轮螺栓孔错位
飞轮紧固螺栓表面磨损
无法转动飞轮第二质量， 正常可轻松转动一定幅度
飞轮铆钉表面磨损
四：离合器温度传感器故障
离合器温度传感器故障
冷车状态出现
热车状态出现
倒换TCU
检查水管连接是否 渗水，冷却液水位
故障依旧
更换离合器温 度转速传感器
OK
故障排除
水位正常，无渗水
• 故障码报离合器压力不正常，但离合器K1、K2最高压力都在2600以上。这种情况一般 会出现的故障现象P/R/N/D档位之间切换时会出现冲击、行驶时顿挫等故障。观察数据 流，在出现冲击和顿挫的瞬间离合器实际压力超过950以上，可判断为离合器压力不受 控，可热车至变速器油温80°再操作一键自适应，如故障没解决可更换电液模块和油 泵处理。
三：起步异响
起步异响
挂D/R档踩刹车，车 辆原地不动时异响
挂D/R档踩刹车，车 辆原地不动时不响
更换飞轮和离合器
OK
更换离合器
交付
OK
使用
起步异响
• D/R档怠速行驶有“哒哒”异响，伴有整车抖动，稍带一点刹车缓慢行 驶时响声和抖动比较大，起步后车辆行驶正常。此类故障一般是离合 器故障导致，需更换双离合器总成处理。
NG
油泵
更换变速器 总成
OK
交付使用
P/R/N/D之间切换冲击和异响
目前出现比较多的是D档切换至N档或者N当切换至D档时出现严重冲击和异响，一般 会有以下三种情况：
1、操作换档机构从D档切换至N档或者N档切换至D档时每次都会出现严重的冲击 和异响，而且异响和冲击的程度都特别大，这种情况一般是由变速器硬件故障导致， 可更换变速器总成处理。
