人大附中2020-12初三上12月月考物理题答案

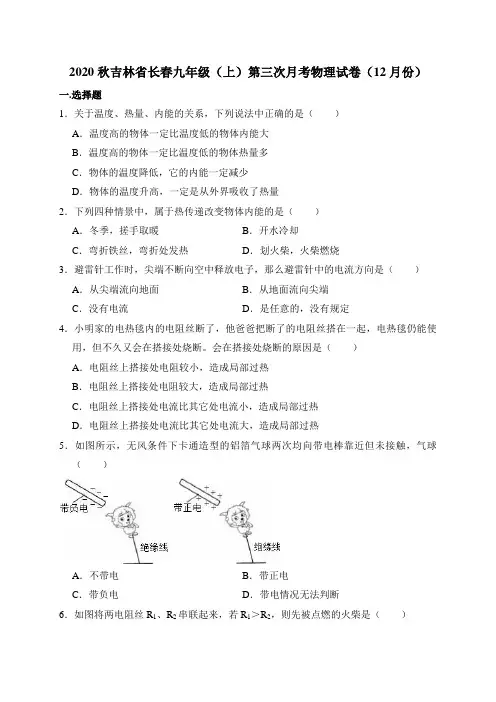

2020秋吉林省长春九年级（上）第三次月考物理试卷（12月份）一.选择题1．关于温度、热量、内能的关系，下列说法中正确的是（）A．温度高的物体一定比温度低的物体内能大B．温度高的物体一定比温度低的物体热量多C．物体的温度降低，它的内能一定减少D．物体的温度升高，一定是从外界吸收了热量2．下列四种情景中，属于热传递改变物体内能的是（）A．冬季，搓手取暖B．开水冷却C．弯折铁丝，弯折处发热D．划火柴，火柴燃烧3．避雷针工作时，尖端不断向空中释放电子，那么避雷针中的电流方向是（）A．从尖端流向地面B．从地面流向尖端C．没有电流D．是任意的，没有规定4．小明家的电热毯内的电阻丝断了，他爸爸把断了的电阻丝搭在一起，电热毯仍能使用，但不久又会在搭接处烧断。

会在搭接处烧断的原因是（）A．电阻丝上搭接处电阻较小，造成局部过热B．电阻丝上搭接处电阻较大，造成局部过热C．电阻丝上搭接处电流比其它处电流小，造成局部过热D．电阻丝上搭接处电流比其它处电流大，造成局部过热5．如图所示，无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触，气球（）A．不带电B．带正电C．带负电D．带电情况无法判断6．如图将两电阻丝R1、R2串联起来，若R1＞R2，则先被点燃的火柴是（）A．R1上的火柴B．R2上的火柴C．同时点燃D．无法确定7．一把电炉内有两根相同的电阻丝，第一次将它们并联接入电路，第二次把它们串联接入同一电路，经过相同时间，则两次电炉消耗电能之比为（）A．1：4B．4：1C．2：1D．1：28．将A、B两个灯泡，按图一、图二两种方式连接，已知R A＝4Ω、R B＝6Ω，电源电压相同，下面分析正确的是（）A．图一中A灯比B灯亮B．图二中A灯比B灯亮C．图一中A灯比图二中A灯亮D．图一中的总功率比图二中的总功率要大9．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示。

把它们串联在电路中，如图乙所示。

闭合开关S，这时电流表的示数为0.4A，则电源电压和电路消耗的总功率分别是（）A．4.5V 1.8W B．2.5V 1.0WC．4.5V 1.0W D．2.0V 0.8 W10．如图所示的电路，电源电压为3V且保持不变，定值电阻R1＝1Ω，滑动变阻器R2阻值范围为0～4Ω．闭合开关S，在滑片从左向右移动的过程中，下列说法正确的是（）A．滑动变阻器的最大功率为1.44WB．滑动变阻器的最大功率为2WC．滑动变阻器的最大功率为2.25WD．电压表示数从0V增大到2.4V二.填空题11．海南黎族钻木取火技艺被列入国家级非物质文化遗产名录。

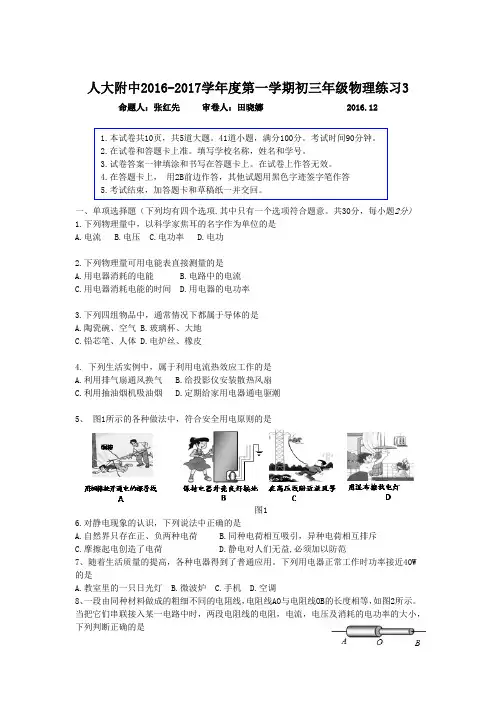

人大附中2016-2017学年度第一学期初三年级物理练习3 命题人：张红先审卷人：田晓娜 2016.121.本试卷共10页，共5道大题。

41道小题，满分100分。

考试时间90分钟。

2.在试卷和答题卡上准。

填写学校名称，姓名和学号。

3.试卷答案一律填涂和书写在答题卡上。

在试卷上作答无效。

4.在答题卡上，用2B前边作答，其他试题用黑色字迹签字笔作答5.考试结束，加答题卡和草稿纸一并交回。

一、单项选择題（下列均有四个选项.其中只有一个选项符合题意。

共30分，每小题2分)1.下列物理量中，以科学家焦耳的名字作为单位的是A.电流B.电压C.电功率D.电功2.下列物理量可用电能表直接测量的是A.用电器消耗的电能B.电路中的电流C.用电器消耗电能的时间D.用电器的电功率3.下列四组物品中，通常情况下都属于导体的是A.陶瓷碗、空气B.玻璃杯、大地C.铅芯笔、人体D.电炉丝、橡皮4. 下列生活实例中，属于利用电流热效应工作的是A.利用排气扇通风换气B.给投影仪安装散热风扇C.利用抽油烟机吸油烟D.定期给家用电器通电驱潮5、图1所示的各种做法中，符合安全用电原则的是图16.对静电现象的认识，下列说法中正确的是A.自然界只存在正、负两种电荷B.同种电荷相互吸引，异种电荷相互排斥C.摩擦起电创造了电荷D.静电对人们无益,必须加以防范7、随着生活质量的提高，各种电器得到了普通应用。

下列用电器正常工作时功率接近40W 的是A.教室里的一只日光灯B.微波炉C.手机D.空调8、一段由同种材料做成的粗细不同的电阻线，电阻线AO与电阻线OB的长度相等，如图2所示。

当把它们串联接入某一电路中时，两段电阻线的电阻，电流，电压及消耗的电功率的大小，下列判断正确的是A. R ao >R 〇bB.I a 〇<I 〇bC.U a 〇>U ob9、欢欢家的电路简化后如图3所示，由该电路可知A. a 线是零线，b 线是火线B. 台灯和电视是串联在电路中的C.电路中的用电器都是并联在电路中的D.三孔插座中上边的那个孔可以不接地 10.干簧管是一种开关，其结构简图如图4甲所示，其中磁簧片是一种有弹性、易被磁化的软磁性材料，被固定于玻璃管内。

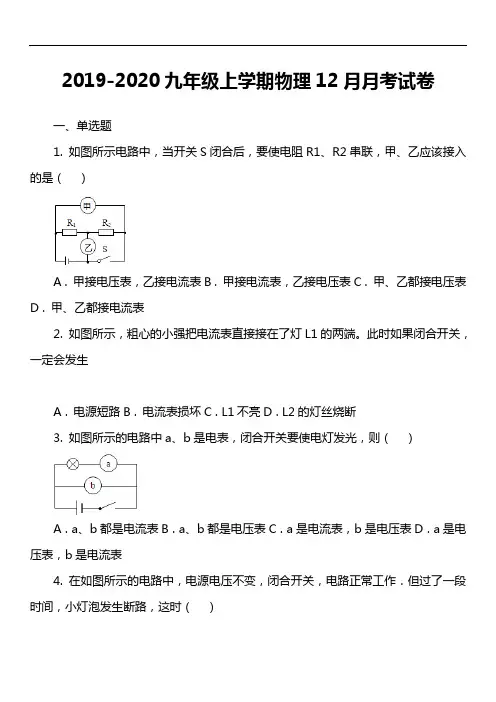

2019-2020九年级上学期物理12月月考试卷一、单选题1. 如图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（）A . 甲接电压表，乙接电流表B . 甲接电流表，乙接电压表C . 甲、乙都接电压表D . 甲、乙都接电流表2. 如图所示，粗心的小强把电流表直接接在了灯L1的两端。

此时如果闭合开关，一定会发生A . 电源短路B . 电流表损坏C . L1不亮D . L2的灯丝烧断3. 如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A . a、b都是电流表B . a、b都是电压表C . a是电流表，b是电压表D . a是电压表，b是电流表4. 在如图所示的电路中，电源电压不变，闭合开关，电路正常工作．但过了一段时间，小灯泡发生断路，这时（）A . 电压表示数变大，电流表示数变小B . 电压表示数变大，电流表示数变大C . 电压表示数变小，电流表示数变大D . 电压表示数变小，电流表示数变小5. 如图所示电路，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A . M接C，N接BB . M接C，N接DC . M接A，N接BD . M接A，N接D6. 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动，在此过程中（）A . 电压表V1示数变小，电压表V2示数变大B . 电流表A示数变大，电压表V1示数变小C . 电流表A示数变大，电压表V2示数变小D . 电压表V1示数不变，电压表V2示数变大7. 下列电路连接没有错误的是（）A .B .C .D .二、填空题8. 曹子怡同学算出一个标有“2.5V 0.3A”字样的小灯泡正常发光的灯丝电阻是________Ω，但小灯泡不使用时测得其电阻值为2.5Ω，你认为产生这种差异的原因是________。

9. 李佳明用一只动滑轮把400N的重物匀速提高10m所用的拉力为250N，则有用功为________J，该动滑轮的机械效率为________。

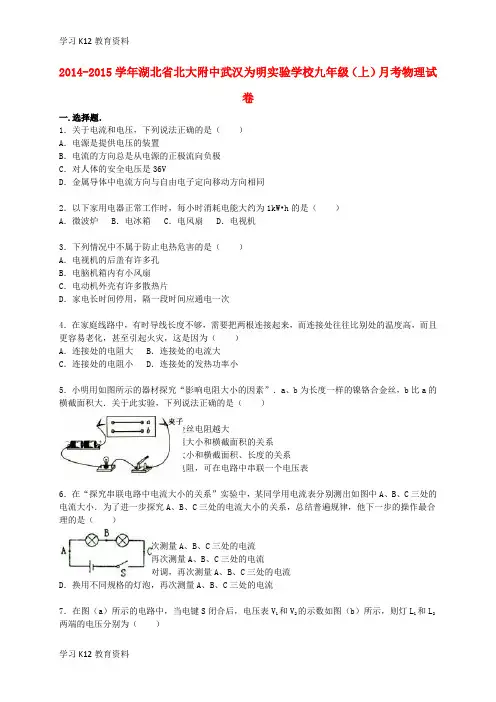

2014-2015学年湖北省北大附中武汉为明实验学校九年级（上）月考物理试卷一.选择题．1．关于电流和电压，下列说法正确的是（）A．电源是提供电压的装置B．电流的方向总是从电源的正极流向负极C．对人体的安全电压是36VD．金属导体中电流方向与自由电子定向移动方向相同2．以下家用电器正常工作时，每小时消耗电能大约为1kW•h的是（）A．微波炉B．电冰箱C．电风扇D．电视机3．下列情况中不属于防止电热危害的是（）A．电视机的后盖有许多孔B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．家电长时间停用，隔一段时间应通电一次4．在家庭线路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处的温度高，而且更容易老化，甚至引起火灾，这是因为（）A．连接处的电阻大B．连接处的电流大C．连接处的电阻小D．连接处的发热功率小5．小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表6．在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小．为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律，他下一步的操作最合理的是（）A．将电源两极对调，再次测量A、B、C三处的电流B．改变开关S的位置，再次测量A、B、C三处的电流C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流D．换用不同规格的灯泡，再次测量A、B、C三处的电流7．在图（a）所示的电路中，当电键S闭合后，电压表V1和V2的示数如图（b）所示，则灯L1和L2两端的电压分别为（）A．0.9伏，4.5伏B．0.9伏，3.6伏C．4.5伏，4.5伏D．4.5伏，0.9伏8．电位器是变阻器的一种，它可以用来改变收音机的音量．小红买了一个电位器，如图2所示．如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是（）A．连接A、C B．连接B、C C．连接A、B D．以上都不正确9．在研究“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（）A．滑动变阻器阻值太小B．电源电压3V太高C．20Ω的阻值太小D．控制的电压1.5V太高10．电熨斗的电路如图所示，它的旋钮上分有“关”“低”“中”“高”四挡．当你选用“高”挡时，它的接线正确的是（）A． B． C． D．11．如图所示，电源电压U=18V，小灯泡L的额定电压为9V当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡L的实际功率为6W，则小灯泡额定功率和滑动变阻器的最大阻值分别为（）A．13.5W 6ΩB．6W 13.5ΩC．6W 12ΩD．13.5W 12Ω12．现有稳压电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中小灯泡的U﹣I图象如图所示．将这些元件用导线连成电路后，闭合开关，将滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从8V开始减小，电流表的示数从0.4A开始增大．闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，下列判断错误的是（）A．电源的电压为10VB．滑动变阻器的最大阻值为25ΩC．整个电路的最大功率为5WD．小灯泡的最小功率为0.8W二、填空题．13．武汉正在创建全国文明城市．九年级同学们每天课间操时都将教室电灯关掉，根据所学的物理知识W=Pt可知，就是通过关灯的方式减少通电来减少电能消耗的；生活中使用节能灯是通过减小用电器的来减少电能消耗．14．有一只小灯泡上标有“6V3W”字样，正常发光时通电10s，小灯泡消耗的电能为J．若将该小灯泡接在3V的电压下，实际功率是W．15．一个定值电阻R和一个标有“6V 3.6W”的小灯泡L的工作电流随两端电压变化的关系如图所示．则定值电阻R的阻值是Ω．当电阻R和小灯泡串联在3V电路中，则串联电路中的电流是A．若把这样相同规格的三只灯泡串联起来，接在12V的电源两端，每小灯泡的实际功率是W．三、简答题．）．如表是某同学完成的实验记录．实验次数 1（1）本实验中滑动变阻器的主要作用是．利用这些数据，可以得到的初步结论是；（2）第2次实验数据可计算出定值电阻的阻值是Ω；第4次实验时定值电阻消耗的电功率是W；（3）在第6次实验中，通电一段时间，定值电阻与滑动变阻器产生的热量之比约为．17．如图1是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．（1）在实验中，比较两个U形管中液面高度的变化，来说明电阻产生的热量的多少，其研究问题的方法是．（选填“控制变量法”或“转换法”）在电路连接正确的情况下，通电一段时间，发现左边U形玻璃管中液面高度几乎不变，另一个U形玻璃管中液面高度明显改变，则出现该现象的原因可能是．（写出一种即可）（2）该装置可用于探究电流产生的热量与的关系，从连接方式可知通过R1的电流I1与通过R2的电流I2之间的关系是I1= I2．不改变该装置的连接方式还可以探究电流产生的热量与的关系．（3）当电阻和通电时间一定时，电流通过导体产生的热量与电流的关系如图2正确的是下面的图象（填“A”、“B”、“C”）．18．在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．（1）请你用笔画线代替导线，将图甲中所示的实物电路连接完整；（2）小叶同学闭合开关，移动滑动变阻器滑片P到某一点时，电压表示数（如图乙所示）为V，若他想测量小灯泡的额定功率，应将图甲中所示滑动变阻器滑片P向（填“左”或“右”）端移动，使电压表的示数为V；（3）小叶同学移动滑动变阻器滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是W；（4）接着使小灯泡两端的电压低于额定电压，观察小灯泡的亮度，测量它实际的电功率．再使小灯泡两端的电压高于额定电压，一般不超过额定电压的倍，观察小灯泡的亮度，测量它实际的电功率．实验表明：小灯泡的亮度是由它的决定的．19．电吹风是现代家庭常用电器．如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转三角牌电吹风ZJQF003额定电压220V频率50Hz吹热风时功率880W吹冷风时功率80W）观察乙图可知，该电能表的标定电流是A；该电能表正常工作时家中用电器的总功率不能超过W．（2）当小明家只有电吹风正常工作且吹热风时，半小时内消耗的电能是多少kW•h？电能表的转盘旋转多少圈？（3）电热丝R的电阻值；（4）当小明把家中的所有用电器都与电源断开，再接上一个电水壶，发现1min内电能表的转盘转了15转，这个电水壶的功率是多大？2014-2015学年湖北省北大附中武汉为明实验学校九年级（上）月考物理试卷（12月份）参考答案与试题解析一.选择题．1．关于电流和电压，下列说法正确的是（）A．电源是提供电压的装置B．电流的方向总是从电源的正极流向负极C．对人体的安全电压是36VD．金属导体中电流方向与自由电子定向移动方向相同【考点】电源及其能量转化；电流的方向．【专题】电流和电路．【分析】根据电源的作用和电流的方向、人体的安全电压进行解答．【解答】解：A．电源是提供电压的装置，故A正确；B．在电源外部电流从电源的正极流向负极，在电源的内部电流从电源的负极流向正极，故B错误；C．人体的安全电压是不高于36V，故C错误；D．金属导体中能移动的是自由电子，自由电子带负电，金属导体中电流方向与自由电子定向移动方向相反，故D错误．故选A．【点评】本题考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力．2．以下家用电器正常工作时，每小时消耗电能大约为1kW•h的是（）A．微波炉B．电冰箱C．电风扇D．电视机【考点】电功率．【专题】电能和电功率．【分析】根据P=求出用电器的电功率，然后根据常见家庭用电器的额定功率进行选择，电功率为1kW 的用电器属于大功率用电器．【解答】解：家用电器正常工作时的功率，即额定功率为P===1kW=1000W，而微波炉的功率约为1000W，电冰箱的功率约为200W，电风扇的功率约为60W，电视机的功率约为120W，所以，A符合，BCD不符合．故选A．【点评】本题主要考查学生对电功率物理含义的理解和掌握，要熟悉常见家用电器的功率．3．下列情况中不属于防止电热危害的是（）A．电视机的后盖有许多孔B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．家电长时间停用，隔一段时间应通电一次【考点】电热．【专题】应用题．【分析】本题考查电热的危害的防止，电视机的后盖上有小孔、电动机外壳上有散热片、电脑机箱内有小风扇都是为了散热，确保用电器正常工作．【解答】解：A、电视机的机壳上有许多小孔是为把各电器元件产生的热量及时散失掉．不符合题意．B、过多的热量会影响计算机的正常工作，机箱内有风扇，这都是为了散失热量．不符合题意．C、电流通过电机产生的热量是有害的，有许多散热片可以用来散热．不符合题意．D、家电长时间停用，隔一段时间应通电一次防止家电受潮，再次使用时被损坏．符合题意．故选D．【点评】本题主要考查对电热的应用及预防措施的了解．用电器工作时如果温度过高，会造成危害，要考虑如何散热．4．在家庭线路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处的温度高，而且更容易老化，甚至引起火灾，这是因为（）A．连接处的电阻大B．连接处的电流大C．连接处的电阻小D．连接处的发热功率小【考点】焦耳定律在实际中的应用．【专题】电与热、生活用电．【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比．导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析．【解答】解：在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，因导线连接处与导线串联在电路中，所以，通过的电流相等、通电时间相等，由Q=I2Rt可知，连接处产生的热量较多，往往比别处更容易发热，加速导线老化，甚至引起火灾．综上可知，A正确，BCD不正确．故选A．【点评】本题主要考查对焦耳定律及应用的了解和掌握，知道导线和导线的连接处为串联（电流相等）是本题的关键．5．小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表【考点】影响电阻大小的因素．【专题】实验题．【分析】（1）在此实验装置中，运用转换法，电阻的大小通过比较小灯泡的亮度来判断，但是现象不是很明显，效果不好，为了准确比较电阻的大小，可以在电路中串联一只电流表．（2）因为两根电阻丝的材料一样，故运用控制变量法，可以探究导体的电阻大小和横截面积、长度的关系．【解答】解：A、小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；B、利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；C、利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，正确；D、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小．故D错误．故选C【点评】此题主要考查的是电阻大小的影响因素和转换法、控制变量法在物理实验中的熟练运用，是中考的常见题型．6．在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小．为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律，他下一步的操作最合理的是（）A．将电源两极对调，再次测量A、B、C三处的电流B．改变开关S的位置，再次测量A、B、C三处的电流C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流D．换用不同规格的灯泡，再次测量A、B、C三处的电流【考点】探究串并联电路中的电流特点实验．【专题】探究型实验综合题．【分析】探究串联电路中的电流时，为了使实验结论具有普遍性，要进行多次测量；可以通过改变电源电压，或者更换不同的灯泡，或更换不同的用电器进行多次实验．【解答】解：A．将电源的正负极对调，不能改变电路中的电阻、电压、电流，实验数据不变，不符合题意；B．改变开关的位置，不能改变电路的电阻、电压和电流，实验数据不变，不符合题意；C．两只灯泡的位置对调，不能改变电路的电阻、电压和电流，实验数据不变，不符合题意；D．更换不同的灯泡，电阻变化，电路中的电流发生变化，得出几组不同的实验数据，在分析实验数据得出结论，这样得出的实验结论具有普遍性，减小了偶然性，符合题意．故选D．【点评】掌握串联电路的电压特点，掌握探究串联电路电压特点的实验方法，并且知道为了使实验结论具有普遍性，要更换不同规格的灯泡进行多次测量．7．在图（a）所示的电路中，当电键S闭合后，电压表V1和V2的示数如图（b）所示，则灯L1和L2两端的电压分别为（）A．0.9伏，4.5伏B．0.9伏，3.6伏C．4.5伏，4.5伏D．4.5伏，0.9伏【考点】电压表的读数方法．【专题】基本仪器的使用专题．【分析】电压表V2测量的是总电压，V1测量的是灯泡L1两端的电压，因此V2的示数应当比V1的示数大，但是从图b显示的数据可以看出，V1、V2的指针偏转角度相同，因此V2选用的是大量程0～15V，V1选用的是小量程0～3V．小灯泡L1两端的电压等于电压表V1的示数，小灯泡L2两端的电压等于总电压U减去L1两端的电压．【解答】解：电压表V1和V2的示数分别如图b所示，电压表V1的示数应当比V2的示数大，因此V2选用的是大量程0～15V，V1选用的是小量程0～3V．V2的示数显示的是电源电压U=4.5V，V1的示数显示的是L1两端的电压U1=0.9V，因此L2两端的电压U2=U﹣U1=4.5V﹣0.9V=3.6V．故选B．【点评】此题考查的知识点主要有两个：一是电压表的量程选择和读数问题；二是串联电路中的电压规律﹣﹣串联电路两端的总电压等于各部分电路两端的电压之和．8．电位器是变阻器的一种，它可以用来改变收音机的音量．小红买了一个电位器，如图2所示．如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是（）A．连接A、C B．连接B、C C．连接A、B D．以上都不正确【考点】滑动变阻器的使用．【专题】图析法．【分析】滑动变阻器的原理是靠改变连入电路中电阻的长度来改变电阻的，滑动变阻器的作用是通过改变电阻从而改变电路中的电流．【解答】解：滑动变阻器通过滑片的移动从而改变电阻，是由于当滑片移动以后改变了连入电路中电阻丝的长度；滑动触头顺时针转动时，灯泡变暗，说明电路中的电流减小，所以接入电路中的电阻应变大．应将左边部分接入电路，即连接A、B．故选C．【点评】此题主要考查了滑动变阻器的使用，以及滑动触头滑动时，阻值大小的判断．9．在研究“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（）A．滑动变阻器阻值太小B．电源电压3V太高C．20Ω的阻值太小D．控制的电压1.5V太高【考点】欧姆定律的应用；串联电路的电流规律；滑动变阻器的使用．【专题】压轴题．【分析】分析电路可知滑动变阻器和定值电阻串联在电路中，根据串联电路特点结合欧姆定律可知串联电路分压规律．【解答】解：AB、串联电路各处电流都相等，根据欧姆定律可得：，当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，是因为滑动变阻器的最大电阻为15Ω，电阻阻值20Ω＞15Ω，所以电压表的示数只会大于1.5V，故滑动变阻器的电阻太小．同时，如果电源电压高于3V，则电压表的示数也有可能达到1.5V，故A正确、B错．C、20Ω太大，所以分压太多，才会造成电压表的示数始终大于1.5V，故C错误；D、控制电压1.5V也并不高，因为本实验中是电压表的示数始终大于1.5V，而不是小于1.5V，故D 错误．故选A．【点评】本题考查学生对串联电路电流特点和欧姆定律及滑动变阻器使用的理解和运用能力．10．电熨斗的电路如图所示，它的旋钮上分有“关”“低”“中”“高”四挡．当你选用“高”挡时，它的接线正确的是（）A． B． C． D．【考点】电功率的计算．【专题】电能和电功率．【分析】接“高”档时，电功率应是最大的，根据P=可知电压不变时，应当连接后电阻是最小的．据此分析判断．【解答】解：由电功率的公式P=可知，在电压不变，电阻最小时，电功率是最大的；故接“高”档时，两根电热丝是并联关系．故选：A．【点评】在本题中电热丝连入电路有三种方式：只接一根是中档，两根串联是低档，两根并联时是高档，一根也不接时是关的位置．要接高档，应使两根电热丝并联．11．如图所示，电源电压U=18V，小灯泡L的额定电压为9V当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡L的实际功率为6W，则小灯泡额定功率和滑动变阻器的最大阻值分别为（）A．13.5W 6ΩB．6W 13.5ΩC．6W 12ΩD．13.5W 12Ω【考点】电功率的计算．【专题】计算题；压轴题．【分析】分析电路图，知道当P在中点和右端时的电路组成和已知量，根据欧姆定律和串联电路的特点分析求解．【解答】解：（1）P在中点时（连入电阻为R），灯泡正常发光，说明此时灯泡两端的电压为9V，变阻器两端的电压为9V，即变阻器的最大阻值R为灯泡电阻R L的两倍，R L=R′=R．（2）当P移动到最右端时（电阻全连入为R），解得：R=12ΩR L=R′=R=6Ω．故选D．【点评】会分析当P在中点（连入电阻为R），和右端时（电阻全连入为R）的电路组成；使用欧姆定律时注意三量（I、U、R）同体．12．现有稳压电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中小灯泡的U﹣I图象如图所示．将这些元件用导线连成电路后，闭合开关，将滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从8V开始减小，电流表的示数从0.4A开始增大．闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，下列判断错误的是（）A．电源的电压为10VB．滑动变阻器的最大阻值为25ΩC．整个电路的最大功率为5WD．小灯泡的最小功率为0.8W【考点】欧姆定律的应用；电功率的计算．【专题】欧姆定律；电能和电功率．【分析】由题意可知，将滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数减小，电流表的示数增大，则电压表并联在滑动变阻器两端，否则两电表示数应同时增大或同时减小．（1）当电压表的示数为8V时，电路中的电流为0.4A，由图象得出此时灯泡两端的电压，根据串联电路的电压特点求出电源的电压；（2）根据欧姆定律求出滑动变阻器的最大阻值；（3）根据P=UI求出整个电路的最大功率和灯泡的最小功率．【解答】解：根据题意可知，滑动变阻器与灯泡串联，电压表测变阻器两端的电压，电流表测电路中的电流，如下图所示：A．当电压表的示数为8V时，电路中的电流为0.4A，由图象得出此时灯泡两端的电压U L=2V，串联电路中总电压等于各分电压之和，则电源的电压U=U滑+U L=8V+2V=10V，故A正确，不符合题意；B．根据欧姆定律可得，滑动变阻器的最大阻值：R滑===20Ω，故B错误，符合题意；C．电源的电压一定，当电路中的电流最大时整个电路的功率最大，则电路的最大总功率P min=UI=10V×0.5A=5W，故C正确，不符合题意；D．通过小灯泡的电流最小时，两端的电压最小，功率最小，则P Lmin=U L I=2V×0.4A=0.8W，故D正确，不符合题意．故选B．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据题意得出电压表所测量的电路元件和从图象中得出需要的信息．二、填空题．13．武汉正在创建全国文明城市．九年级同学们每天课间操时都将教室电灯关掉，根据所学的物理知识W=Pt可知，就是通过关灯的方式减少通电时间来减少电能消耗的；生活中使用节能灯是通过减小用电器的功率来减少电能消耗．【考点】电功率与电能、时间的关系．【专题】电能和电功率．【分析】根据W=Pt可知减小电能的消耗可以通过减少时间和减小电功率来实现，据此进行解答．【解答】解：根据所学的物理公式W=Pt可知，九年级同学们每天课间操时都将教室电灯关掉，是通过关灯的方式减少通电时间来减少电能消耗的；生活中还能通过减小用电器的功率来减少电能消耗．故答案为：时间；功率．【点评】本题考查了节约能源的方法，关键是公式的灵活应用以及与现实生活的联系．14．有一只小灯泡上标有“6V3W”字样，正常发光时通电10s，小灯泡消耗的电能为30 J．若将该小灯泡接在3V的电压下，实际功率是0.75 W．【考点】电功的计算；实际功率．【专题】电能和电功率．【分析】（1）利用W=Pt可计算正常工作时消耗的电能；（2）利用P=先求出电阻，再利用此公式求出实际电压下的电功率．【解答】解：（1）小灯泡正常发光时消耗的电能：W=Pt=3W×10s=30J；（2）由P=可得：R===12Ω；因此在3V电压下的实际电功率为：P===0.75W．故答案为：30；0.75．【点评】此题主要考查学生对于电功率的理解和掌握，属于中档题．是中考的重点．15．一个定值电阻R和一个标有“6V 3.6W”的小灯泡L的工作电流随两端电压变化的关系如图所示．则定值电阻R的阻值是10 Ω．当电阻R和小灯泡串联在3V电路中，则串联电路中的电流是0.2 A．若把这样相同规格的三只灯泡串联起来，接在12V的电源两端，每小灯泡的实际功率是 2 W．【考点】欧姆定律的应用；电功率的计算．【专题】欧姆定律；电能和电功率．【分析】根据图象确定定值电阻对应的电压和电流值，根据欧姆定律计算出其电阻值；当定值电阻与灯泡串联时，总电压等于电源电压，电流相等，根据其判断此时的电流值；确定三只灯泡串联时的实际电压，并根据图象确定实际电流值，由P=UI得出实际功率．【解答】解：由图象知，当R两端的电压为6V时，电流为0.6A，则阻值为：R===10Ω；由图象知，当灯泡与电阻的电流均为0.2A时，两元件的电压和为3V，可知当电阻R和小灯泡串联在3V电路中，则串联电路中的电流是0.2A；若把这样相同规格的三只灯泡串联起来，接在12V的电源两端，每只灯泡两端的实际电压为4V，由图象知，电流为0.5A，则每只灯泡的实际功率P=UI=4V×0.5A=2W．故答案为：10；0.2；2．【点评】本题主要考查了欧姆定律的实际应用及电功率的计算，关键能够根据图象确定相关信息．三、简答题．）．如表是某同学完成的实验记录．）本实验中滑动变阻器的主要作用是改变电阻两端电压．利用这些数据，可以得到的初步结论是电阻一定时，电流跟电压成正比；（2）第2次实验数据可计算出定值电阻的阻值是 4 Ω；第4次实验时定值电阻消耗的电功率是0.36 W；（3）在第6次实验中，通电一段时间，定值电阻与滑动变阻器产生的热量之比约为3：2 ．【考点】探究电流与电压、电阻的关系实验．【专题】应用题；探究型实验综合题．【分析】（1）研究电流与电压电阻的关系，要用到控制变量法．研究电流与电压的关系时，控制不变的量是导体电阻，改变导体两端的电压，观察电流随着电压的变化如何变化，从而得出结论．（2）据欧姆定律和P=UI计算即可解决；（3）电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电的时间成正比．焦耳定律表达式：Q=I2Rt．【解答】解：（1）由课本实验知，在“研究电流跟电压的关系”实验中，被控制的物理量是电阻，实验结论是电阻一定时，电流跟电压成正比；滑动变阻器的作用就是改变连入电路的电阻，改变电阻两端的电压．（2）第2次实验数据可计算出定值电阻的阻值是：据I=可知，R===4Ω；。

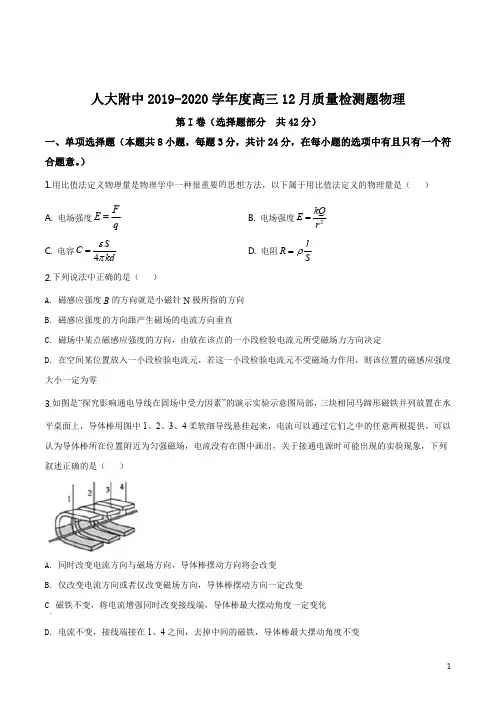

人大附中2019-2020学年度高三12月质量检测题物理第I 卷（选择题部分共42分）一、单项选择题（本题共8小题，每题3分，共计24分，在每小题的选项中有且只有一个符合题意。

）1.用比值法定义物理量是物理学中一种很重要的思想方法，以下属于用比值法定义的物理量是（）A.电场强度F Eq = B.电场强度2kQ E r =C.电容4S C kd επ= D.电阻l R S ρ=2.下列说法中正确的是（）A.磁感应强度B 的方向就是小磁针N 极所指的方向B.磁感应强度的方向跟产生磁场的电流方向垂直C.磁场中某点磁感应强度的方向，由放在该点的一小段检验电流元所受磁场力方向决定D.在空间某位置放入一小段检验电流元，若这一小段检验电流元不受磁场力作用，则该位置的磁感应强度大小一定为零3.如图是“探究影响通电导线在固场中受力因素”的演示实验示意图局部，三块相同马蹄形磁铁并列放置在水平桌面上，导体棒用图中1、2、3、4柔软细导线悬挂起来，电流可以通过它们之中的任意两根提供，可以认为导体棒所在位置附近为匀强磁场，电流没有在图中画出，关于接通电源时可能出现的实验现象，下列叙述正确的是（）A.同时改变电流方向与磁场方向，导体棒摆动方向将会改变B.仅改变电流方向或者仅改变磁场方向，导体棒摆动方向一定改变C .磁铁不变，将电流增强同时改变接线端，导体棒最大摆动角度一定变化D.电流不变，接线端接在1、4之间，去掉中间的磁铁，导体棒最大摆动角度不变4.用绝缘柱支撑着贴有小金属箔的导体A和B，使它们彼此接触，起初它们不带电，贴在它们下部的并列平行双金属箔是闭合的，现将带正电荷的物体C移近导体A，发现A和B下部的金属箔都张开一定的角度，如图所示，则（）A.导体A和B内部的电场强度不为0B.导体A和B下部的金属箔都感应出负电荷C.如果用一根导线将导体A和B相连，则两金属箔都将闭合D.导体A和B上的感应电荷在A和B内部产生的电场度不为05.如图所示，电源电动势为4V，内阻为1Ω，电阻R1＝3Ω，R2＝R3＝4Ω，电流表的内阻不计，闭合S，电路达到稳定状态后，电容器两极间电压为()．A.0B.2.3VC.3VD.3.2V6.小芳家正在使用的电器有电灯、洗衣机、电冰箱，小芳从家里的总电能表中测得在时间t内消耗的电能为W．设小芳家的供电电压为U，总电流为I，上述电器的总电阻为R，总功率为P．下列关系式正确的是()A.I=UR B.P=Wt C.P=2URD.W=2I Rt7.空间某一静电场的电场线与x轴平行，其电场度随x变化情况如图所示，图中坐标x1和x2、x2和x3曲线下方的面积相等，设x1、x2、x3三点的电势分别为1ϕ、2ϕ、3ϕ；把一个正电荷从x1移动到x2，电场力做功为W 1，从x 2移动到x 3，电场力做功为W 2，下列说法正确的是（）A.1322ϕϕϕ+=B.1322ϕϕϕ+<X.12W W >∆.12W W <8.两个相距很近的等量异号点电荷组成的系统称为电偶极子．设相距为l ，电荷量分别为+q 和-q 的点电荷构成电偶极子．如图所示,取二者连线方向为y 轴方向，中点O 为原点，建立如图所示的xOy 坐标系，P 点距坐标原点O 的距离为()r r l >>，P 、O 两点间连线与y 轴正方向的夹角为θ，设无穷远处的电势为零，P 点的电势为ϕ，真空中静电力常量为k ．下面给出ϕ的四个表达式,其中只有一个是合理的．你可能不会求解P 点的电势ϕ但是你可以通过一定的物理分析，对下列表达式的合理性作出判断．根据你的判断，ϕ的合理表达式应为（）A.sin kql r θϕ= B.2cos kqr l θϕ=C.2cos kql r θϕ= D.2sin kql r θϕ=二、不定项选择题（本题共6小题，每小题3分，共18分.每小题的选项中至少有一个是符合题意的.）9.如图所示的电路中，电源电动势为E ，电源内阻为r ，闭合开关S ，待电流达到稳定后，电流表示数为I ，电压表示数为U ，电容器C 所带电荷量为Q .现将滑动变阻器的滑动触头P 从图示位置向a 端移动一些，待电流达到稳定后，则与P 移动前相比（）A.U变小B.I变小C.Q减小D.Q增大10.如图所示，图中以点电荷Q为圆心的虚线同心圆是该点电荷电场中球形等势面的横截面图.一个带电的粒子经过该电场，它的运动轨迹如图中实线所示，P、M、N、F都是轨迹上的点.不计带电粒子受到的重力，由此可以判断（）A.此粒子和点电荷Q带异种电荷B.此粒子在M点的动能小于在F点的动能C.若PM两点间的距离和MN两点间的距离相等，则从P到M和从M到N，电场力做功相等D.若O点是轨迹上距离点电荷Q最近的点，则带电粒子一定从O点开始做匀速圆周运动11.下列说法正确的是（）A.奥斯特提出“分子电流”假说，认为永磁体的磁场和通电导线的磁场均由运动的电荷产生B.安培提出“分子电流”假说，认为永磁体的磁场和通电导线的磁场均由运动的电荷产生C.根据“分子电流”假说，磁铁受到强烈振动时磁性会减弱D.根据“分子电流”假说，磁铁在高温条件下磁性会减弱12.在真空中上、下两个区域均有竖直向下的匀强电场，其电场线分布如图所示．有一带负电的微粒，从上边区域沿平行电场线方向以速度v0匀速下落，并进入下边区域(该区域的电场足够广)，在如图所示的速度—时间图象中，符合粒子在电场内运动情况的是(以v0方向为正方向)()A. B. C. D.13.如图所示，直线A为电源的UI图线，直线B和C分别为电阻R1、R2的UI图线，用该电源分别与R1、R2组成闭合电路时，电源的输出功率分别为P1、P2，电源的效率分别为η1、η2，则()A.P1>P2B.P1＝P2C.η1>η2D.η1<η214.某同学按如图1所示连接电路，利用电流传感器研究电容器的放电过程．先使开关S接1，电容器充电完毕后将开关掷向2，可视为理想电流表的电流传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的I-t曲线，如图2所示．定值电阻R已知，且从图中可读出最大放电电流I0，以及图线与坐标轴围成的面积S，但电源电动势、内电阻、电容器的电容均未知，根据题目所给的信息，下列物理量不能求出的是（）A.电容器放出的总电荷量B.电阻R两端的最大电压C.电容器的电容D.电源的内电阻第II卷（共58分）三、填空题（本题共2小题，共18分，把答案填在答题纸的相应横线上）15.用图甲所示电路测量一个蓄电池的电动势和内电阻.内电阻很小，除蓄电池开关、导线外，可供使用的器材还有：A.电压表（量程3V）B.电流表（量程0.6A）C.定值电阻0R（阻值3Ω，额定功率4W）D.滑动变阻器R（阻值范围0～5Ω，额定电流为2A）(1)E的测量值比真实值偏小的原因是___________（选填选项前的字母）造成的.A.电压表分流B.电流表分压(2)根据实验数据做出U-I图象，如图乙所示，蓄电池的电动势E=________V，内电阻r=___________Ω.（结果保留两位有效数字）16.在“测定金属的电阻率”的实验中，小强同学先用多用电表粗测了一段粗细均匀的电阻丝的阻值（约为5Ω），随后将其固定在带有刻度尺的木板上，准备进一步精确测量其电阻.(1)用螺旋测微器测量金属丝的直径，其中某一次测量结果如图所示，其读数应为___________mm.(2)现有电源（电动势E为3.0V，内阻不计）、开关和导线若干，以及下列器材：A.电流表（量程0～3A，内阻约0.025Ω）B.电流表（量程0～0.6A，内阻约0.125Ω）C.电压表（量程0～3V，内阻约3kΩ）D.滑动变阻器（0～20Ω，额定电流2A）E.滑动变阻器（0～100Ω，额定电流1A）①为减小误差，且便于操作，在实验中电流表应选___________，滑动变阻器应选___________（选填器材前的字母）.②如图甲所示，是测量该电阻丝实验器材的实物图，图中已连接了部分导线，还有两根导线没有连接，请补充完整___________.③在甲图中，在开关闭合前，滑动变阻器的滑片应当调到最_________（选填“左”或“右”端），闭合开关后，在实验中电压表读数的最小值___________（选填“大于零”或“等于零”）.④按照上述步骤②正确连接电路的前提下，若不计实验中的偶然误差，则下列说法正确的是___________.A.电阻测量值偏大，产生系统误差的主要原因是电流表分压B.电阻测量值偏小，产生系统误差的主要原因是电压表分流C.若已知电压表的内阻，可计算出待测电阻的真实值D.若已知电流表的内阻，可计算出待测电阻的真实值⑤小鹏同学仍用上述电源也设计了一个实验，电路如图乙所示，R 为保护电阻，已测出电阻丝的横截面积为S ，用一个带有接线柱的小金属夹沿电阻丝滑动，可改变接入电路中电阻丝的长度L ，实验中记录了几组不同长度L 对应的电流I .他准备利用图象法处理数据来计算该电阻丝的电阻率.请分析说明小鹏同学应该做出怎样的线性函数图象，并定性画出该图象，请进一步指出在本实验中电流表的内阻对该电阻丝电阻率的测量结果有无影响__________.四、计算与论证题（本题共4小题，共40分，解答应写出必要的文字说明、方程式和重要的演算步骤.只写出最后答案的不能得分，有数值计算的题必须明确写出数值和单位）17.将带电量为6410q -=⨯C 的正电荷从电场中的A 点移到B 点，电场力做了51210W -=⨯J 的功，再从B 移到C ，电场力做了521210W -=-⨯的功，则：（1）该电荷从A 移到C 的过程中，电势能的变化量为多少？（2）若规定B 点的电势为0，则A 点和C 点的电势分别为多少？（3）若将一带电量为6310-⨯C 的负点电荷，从A 点移到C 点，电场力做功为多少？18.如图所示，在沿水平方向的匀强电场中，有一长度l =0.5m 的绝缘轻绳上端固定在O 点，下端系一质量21010m .-=⨯kg 、带电量82.010q -=⨯C 的小球（小球的大小可以忽略）在位置B 点处于静止状态，此时轻绳与竖直方向的夹角α=37°，空气阻力不计，sin37°=0.6，cos37°=0.8，g =10m/s 2.（1）求该电场场强大小；（2）在始终垂直于轻绳的外力作用下将小球从B 位置缓慢拉动到细绳竖直位置的A 点，求外力对带电小球做的功；（3）过B 点做一等势面交电场线于C 点（C 点未画出），使轻绳与竖直方向的夹角增大少许（不超过5°），再由静止释放，求小球从C 点第一次运动到B 点的时间，并写出分析求解过程.19.恒定电流电路内各处电荷的分布是稳定的，任何位置的电荷都不可能越来越多或越来越少，此时导内的电场的分布和静电场的性质是一样的，电路内的电荷、电场的分布都不随时间改变，电流恒定.（1）a.写出图中经△t 时间通过0、1、2，3的电量0q ∆、1q ∆、2q ∆、3q ∆满足的关系，并推导并联电路中干路电流0I 和各支路电流1I 、2I 、3I 之间的关系；b.研究将一定量电荷△q 通过如图不同支路时电场力做功1W ∆、2W ∆、3W ∆的关系并说明理由；由此进一步推导并联电路中各支路两端电压U 1、U 2、U 3之间的关系；c.推导图中并联电路等效电阻R 和各支路电阻R 1、R 2、R 3的关系.（2）定义电流密度j 的大小为通过导体横截面电流强度I 与导体横截面S 的比值，设导体的电阻率为ρ，导体内的电场强度为E ，请推导电流密度j 的大小和电场强度E 的大小之间满足的关系式.20.如图所示，M 、N 为竖直放置的平行金属板，两板间所加电压为0U ，1S 、2S 为板上正对的小孔.金属板P 和Q 水平放置在N 板右侧，关于小孔1S 、2S 所在直线对称，两板的长度和两板间的距离均为l ；距金属板P 和Q 右边缘l 处有一荧光屏，荧光屏垂直于金属板P 和Q ；取屏上与S 1、2S 共线的O 点为原点，向上为正方向建立x 轴，M 板左侧电子枪发射出的电子经小孔1S 进入M 、N 两板间.电子的质量为m ，电荷量为e ，初速度可以忽略.不计电子重力和电子之间的相互作用.为简单计，忽略电容器的边缘效应.（1）求电子到达小孔2S 时的速度大小v ；（2）金属板P 和Q 间电压u 随时间t 的变化关系如图所示，单位时间内从小孔1S 进入的电子都相同.电子打在荧光屏上形成一条亮线，忽略电场变化产生的磁场；可以认为每个电子在板P 和Q 间运动过程中，两板间的电压恒定.a.试分析、猜测题干中“可以认为每个电子在板P 和Q 间运动过程中，两板间的电压恒定”这句话的根据？b.当某个电子在金属板P 、Q 两板间电压0u U 时进入P 、Q 间，求其打到荧光屏上的位置.c.求打到荧光屏上的电子最大动能.d.试分析在一个周期（即02t 时间）内荧光屏单位长度亮线上的电子个数是否相同？。

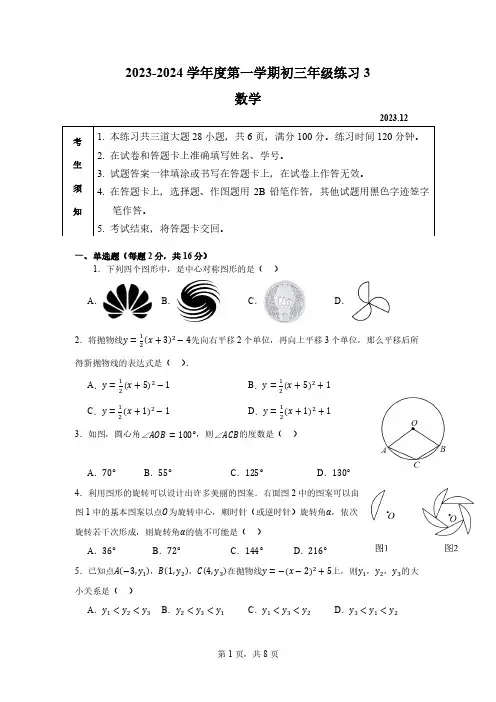

2023-2024学年度第一学期初三年级练习3数学一、 单选题（每题2分，共16分）1．下列四个图形中，是中心对称图形的是（ ） A ．B ．C ．D ．2．将抛物线y =12(x +3)2−4先向右平移2个单位，再向上平移3个单位，那么平移后所得新抛物线的表达式是（ ）． 3．如图，圆心角∠AOB =100°，则∠ACB 的度数是（ ）A ．70°B ．55°C ．125°D ．130°4．利用图形的旋转可以设计出许多美丽的图案．右面图2中的图案可以由图1中的基本图案以点O 为旋转中心，顺时针（或逆时针）旋转角α，依次旋转若干次形成，则旋转角α的值不可能是（ ） A ．36°B ．72°C ．144°D ．216°5．已知点A (−3,y 1)，B (1,y 2)，C (4,y 3)在抛物线y =−(x −2)2+5上，则y 1，y 2，y 3的大小关系是（ ）A ．y 1<y 2<y 3B ．y 2<y 3<y 1C ．y 1<y 3<y 2D ．y 3<y 1<y 26．如图，AB 是⊙O 的一条弦，点C 是⊙O 上一动点，且∠ACB =30°，点E ，F 分别是AC,BC 的中点，直线EF 与⊙O 交于G ，H 两点，若⊙O 的半径是4，则GE +FH 的最大值是（ ） A ．5B ．6C ．7D ．8则下列结论正确的有（ ） ①a >0； ②c =−2；③抛物线的对称轴为直线x =1；④方程ax 2+bx +c =0的两个根满足−1<x 1<0，223x <<． A ．1个B ．2个C ．3个D ．4个8．下面三个问题中都有两个变量y 与x ：①小清去香山观赏红叶，他登顶所用的时间y min 与平均速度m/min x ； ②用绳子围成周长为10m 的矩形，矩形的一边长x m 与它的面积y m 2； ③正方形边框的边长cm x 与面积y cm 2；其中，变量y 与x 之间的函数关系（不考虑自变量取值范围）可用如图所示的函数图象表示的有（ ） A ．① B ．② C ．③ D ．②③二、填空题（每题2分，共16分）12．若关于x的一元二次方程ax2+x+2=0有两个不相等的实数根，则a的取值范围是．13．写出一个函数值有最大值，且最大值是2的二次函数解析式．14．如图，在平面直角坐标系xOy中，点A，B的坐标分别是(2,0)，(3,3)，⊙M是△OAB的外接圆，则点M的坐标为．15．《九章算术》是我国古代数学名著，也是古代东方数学的代表作之一．书中记载了一个问题：“今有勾五步，股十二步，问勾中容圆半径几何？”译文：“如图，今有直角三角形，勾（短直角边）长为5步，股（长直角边）长为12步，问该直角三角形能容纳的圆（内切圆）的半径是多少步？”根据题意，该直角三角形内切圆的半径为步．16．如图，在平面直角坐标系xOy中，直线AB过点A(−4,0)、B(0,4)，⊙O的半径为1（O 为坐标原点），点P在直线AB上，过点P作⊙O的一条切线PQ，Q为切点，则切线长PQ的最小值为．三、解答题(本题共68分.第17题-22题每小题5分，第23-26题每题6分，第27-28题每题7分.）17．解方程：x2−2x−8=0.18．求证：圆内接四边形的对角互补．己知：如图，四边形ABCD内接于⊙O．求证：∠B AD+∠B CD = 180°请根据上图中的辅助线，完成定理的证明过程.证明：19．如图，△ABC内接于⊙O，AE是⊙O的直径，AE⊥BC，垂足为D，求证：∠ABO=∠CAE．20．在平面直角坐标系xOy中，抛物线y=a(x−2)2−1经过点(4,3)．(1)求该抛物线的表达式；(2)在坐标系中画出该函数图象，并结合函数图象回答，当y>0时，x的取值范围是_____________________．21．已知关于x的一元二次方程x2−(m−4)x+3−m=0．(1)求证：该方程总有两个实数根；(2)若该方程恰有一个实数根为非负数，求m的取值范围．22．已知：⊙O和圆外一点P，求作：过点P的⊙O的切线．作法：①连接OP；OP长为半径画弧，两弧交于M，N两点，连接MN，交OP于②分别以O，P为圆心，大于12点C．③以C为圆心，OC长为半径作⊙C，交⊙O于点A，B；④作直线PA，PB．所以直线PA，PB为⊙O的切线．(1)使用直尺和圆规，依作法补全图形（保留作图痕迹）；(2)完成下面的证明．证明：连接MP，MO，NP，NO，OA，OB．∵MP=MO，NP=NO，∴MN是线段OP的垂直平分线（______）（填推理的依据）．=．∴CP CO∵OP为⊙O的直径，A，B在⊙C上∴∠OAP=∠OBP=90°（______）（填推理的依据）．∴半径OA⊥AP，半径OB⊥BP．∴直线PA，PB为⊙O的切线（______）（填推理的依据）．．实心球投掷后的运动轨迹可以看作是抛物线的一部分．甲、乙两人分别进行了一次投掷，从投掷到着陆的过程中，通过测量得到实心球的竖直高度y（单位：m）与水平距离x的几组数据如下：建立如图所示的平面直角坐标系，绘制图象如下：信息2：甲、乙两人投掷时，出手高度相同；信息3：乙投掷后，实心球的水平距离为3.5m时达到了竖直高度的最大值2.85m．根据以上信息，回答问题：(1)直接写出甲投掷的实心球竖直高度的最大值_________(2)求甲投掷的实心球运动轨迹所满足的函数关系；(3)记甲实心球成绩为d1，乙实心球成绩为d2，则d1_________d2（填“>”、“<”或“=”）．26．在平面直角坐标系xOy 中，P (x 1,y 1)，Q (x 2,y 2)是抛物线y =x 2−2mx +m 2−1上任意两点．(1)求抛物线的顶点坐标（用含m 的式子表示）；(2)若x 1=m −2，x 2=m +2，比较y 1与y 2的大小，并说明理由； (3)若对于−1≤x 1<4，x 2=4，都有y 1≤y 2，直接写出m 的取值范围．27．如图，在△ABC 中，90BAC ∠=︒，1AB AC ==，延长CB ，并将射线CB 绕点C 逆时针旋转90°得到射线l ，D 为射线l 上一动点，点E 在线段CB 的延长线上，且BE CD =，连接DE ，过点A 作AM DE ⊥于M ．（1）依题意补全图1，并用等式表示线段DM 与ME 之间的数量关系，并证明； （2）取BE 的中点N ，连接AN ，添加一个条件：CD 的长为_______，使得12AN DE =成立，并证明．图1 备用图lCD lC28．在平面直角坐标系xOy 中，⊙O 的半径为2．点P ，Q 为⊙O 外两点，给出如下定义：若⊙O 上存在点M ，N ，使得以P ，Q ，M ，N 为顶点的四边形为矩形，则称点P ，Q 是⊙O 的“成对关联点”．（1）如图，点A ，B ，C ，D 横、纵坐标都是整数．在点B ，C ，D 中，与点A 组成 ⊙O 的“成对关联点”的点是 ；（2）点(),E t t 在第一象限，点F 与点E 关于x 轴对称．若点E ，F 是⊙O 的“成对关联点”，直接写出t 的取值范围；（3）点G 在y 轴上．若直线y = 4上存在点H ，使得点G ，H 是⊙O 的“成对关联点”，直接写出点G 的纵坐标G y 的取值范围．2023-2024学年度第一学期初三年级数学练习3参考答案及评分标准一、选择题（每题2分，共16分）A二、填空题（每题2分，共16分）a<三、解答题17．解：方法一：x2−2x−8=0(x−4)(x+2)=0．…………………………3分40x−=或20x+=．∴x1=4，x2=−2；…………………………5分方法二：x2−2x−8=0移项，得x2−2x=8．配方，得x2−2x+1=9(x−1)2=9．…………………………3分直接开平方，得x−1=±3．∴x1=4，x2=−2；…………………………5分方法三：x2−2x−8=01,2,8a b c==−=−．Δ=b2−4ac=(−2)2−4×1×(−8)=36>0．…………………………1分∴x=2±√362×1=2±62…………………………3分∴x1=4，x2=−2．…………………………5分18． 证明：作直径AE ，连接BE,DE. ……………………1分 ∵AE 为☉O 直径∴∠ADE=∠ABE=90° ……………………2分 ∴∠DAE+∠DEA=90°，∠BAE+∠BEA=90° ∴∠DAE+∠DEA+∠BAE+∠BEA=180°即∠DAB ＋∠DEB=180° ……………………3分 ∵弧BD=弧BD∴∠DCB=∠DEB ……………………4分 ∴∠DAB+∠DCB=180° ……………………5分19．证明：∵△ABC 内接于⊙O ，AE 是⊙O 的直径，AE ⊥BC ，∴BE⏜=CE ⏜， ……………………2分 ∴∠BAE =∠CAE ， ……………………4分 ∵OB =OA ， ∴∠ABO =∠OAB ，∴∠ABO =∠CAE ． ……………………5分20．（1）∵ 抛物线y =a (x −2)2−1经过点(4,3)，∴ 4a −1=3， ………………………1分 解得：a =1∴ 该抛物线的表达式为y =(x −2)2−1． ……………………2分 （2）函数图象：略 ………………………3分 范围：x ＜1或x ＞3 ………………………5分21．（1）解：∵x 2−(m −4)x +3−m =0，∴Δ=[−(m −4)]2−4(3−m )=m 2−4m +4=(m −2)2≥0，………………2分 ∴该方程总有两个实数根； ………………3分 （2）解：∵x 2−(m −4)x +3−m =0， ∴(x +1)(x +3−m )=0，解得，x 1=−1，x 2=m −3， ………………4分∵该方程恰有一个实数根为非负数，∴m−3≥0，解得，m≥3，∴m的取值范围为m≥3．………………5分22、（1）解：如图，PA、PB即为所作，………………2分；（2）到线段两个端点的距离相等的点在这条线段的垂直平分线上………………3分直径所对的圆周角是直角………………4分经过半径的外端，且垂直于这条半径的直线是圆的切线………………5分23．解：设2021年技术改造后增长率为x，………………1分∴5000(1+x)2=11250，………………3分解得：x=0.5或x=−2.5（不合题意，舍去），∴2021年技术改造后每年的增长率为50%，………………4分∴2024年产品产量为11250×(1+50%)=16875>16500．………………5分答：保持这样的增长率，到2024年能完成公司的五年规划．………………6分24．（1）解：连接OE，…………………………1分∵AE平分∠BAC，∠=∠，∴BAE EAC∵AO=EO，∴∠OEA=∠OAE，∴∠OEA=∠EAC，∴OE∥AC，∴OE⊥PQ，…………………………2分且O E为☉O半径，∴直线PQ是⊙O的切线；…………………………3分（2）解：过点O作OF AD⊥，交AD与点F，∵AD=6，AD=3，…………………………4 分由垂径定理得到AF=FD=12∵OE∥AC，OE⊥PQ，OE=AC，∴四边形OECF是矩形，∵EC=2，∴EC=OF=2，∴AO=√AF2+OF2=√33+22=√13，…………………………5 分∴OE=FC=√13，∴AC=AF+FC=3+√13，∴CD=AC−AD=3+√13−6=√13−3．…………………………6 分25．（1）3.31m；…………………………1 分（2）解：设甲投掷的实心球运动轨迹所满足的函数关系式为：y=a(x−4)2+3.31，将(0，1.87)代入关系式得：16a+3.31=1.87，…………………………2 分解得：a=−0.09，…………………………3分∴甲投掷的实心球运动轨迹所满足的函数关系式为y=−0.09(x−4)2+3.31；…………………………4 分（3）>．…………………………6 分26．（1）解：∵y=x2−2mx+m2−1=(x−m)2−1∴抛物线顶点坐标为(m,−1)．…………………………2 分（2）将x1=m−2代入y=(x−m)2−1得y1=3将x2=m+2代入y=(x−m)2−1得y2=3…………………………3 分∴y1=y2…………………………4 分（3）m≤3．…………………………6 分227．（本题满分7分）（1）补全图形如下图，…………………………1分DM与ME之间的数量关系为DM=ME. …………………………2分证明：连接AE，AD，∵∠BAC=90°，AB=AC，∴∠ABC=∠ACB=45°．∴∠ABE=180°-∠ABC=135°．∵由旋转，∠BCD=90°，∴∠ACD=∠ACB+∠BCD=135°．∴∠ABE=∠ACD．∵AB=AC，BE=CD，∴△ABE≌△ACD．∴AE=AD．∵AM⊥DE于M，∴DM=EM．…………………………3分（2）CD=…………………………4分证明：连接AD，AE，BM.∵AB=AC=1，∠BAC=90°，∴BC=．∵BE CD==，∴BE BC=．∵由（1）得DM=EM，∴BM是△CDE的中位线．lCDE∴12BM CD=，BM∥CD.∴∠EBM=∠ECD=90°．∵∠ABE=135°，∴∠ABM=135°=∠ABE．∵N为BE中点，∴1122BN BE CD==．∴BM=BN．∵AB=AB，∴△ABN≌△ABM．…………………………6分∴AN=AM．∵由（1），△ABE≌△ACD，∴∠EAB=∠DAC，AD=AE．∵∠BAC=∠DAC+∠DAB=90°，∴∠EAD=90°．∵DM=EM，∴12AM DE=．∴12AN DE=．…………………………7分28.（本题满分7分）解：（1）B，C. ………………2分（2＜t≤2. ………………5分（3）4＜Gy≤2+2 3. ………………7分。

2019-2020年九年级（上）月考物理试卷（12月份）（解析版）(III)一、选择题（本题共12小题，每小题2分，共24分）每小题给出的四个选项中只有一个选项正确.1．如图所示的常用工具中，属于费力杠杆的是（）A．羊角锤B．镊子C．开瓶起子D．钳子2．如图，是一个两面光滑的斜面，∠β大于∠α，同一个物体分别在AC和BC斜面受拉力以相同的速度匀速运动到C点，分别做功W A、W B，做功功率分别为P A、P B，则（）A．W A=W B，P A=P B B．W A=W B，P A＜P B C．W A＜W B，P A＜P B D．W A＞W B，P A＞P B3．台风是一种破坏力很大的灾害性天气．某次台风把市民公园的一棵大树吹倒了，需要两个工人把它扶起，工人们想到了下列图示四种方案，每个人所需拉力最小的方案是（）A．B．C． D．4．在大型游乐场里，李扬乘坐如图所示匀速转动的“摩天轮”，正在向最低点运动，对此过程，下列说法正确的是（）A．李扬的重力势能保持不变B．李扬的动能保持不变C．李扬的机械能守恒 D．李扬的机械能增加5．下列说法中正确的是（）A．只要物体吸收了热量，温度就一定升高B．只要物体的内能增加了，就一定是吸收了热量C．只要物体的温度保持不变，就一定没有吸热也没有放热D．物体的温度虽然没有变化，但它的内能有可能增加6．如图所示，小明用滑轮组匀速提升一个重为600N的物体，物体上升的速度为0.1m/s，人拉绳的力F为250N，不计绳重和摩擦，下列说法中不正确的是（）A．人拉绳做功的功率为75WB．滑轮组的机械效率为80%C．绳子自由端移动的速度为0.3m/sD．动滑轮重为100N7．如图所示为汽油机工作时的某冲程示意图，该冲程及能量转化是（）A．做功冲程，将内能转化为机械能B．压缩冲程，将机械能转化成内能C．做功冲程，将机械能转化成内能D．压缩冲程，将内能转化为机械能8．下列四个电路图中与实物图相对应的是（）A． B． C． D．9．根据欧姆定律公式I=可以导出R=，关于这个公式正确的说法是（）A．导体电阻的大小与导体两端电压成正比B．导体电阻的大小与它的电流成反比C．导体电阻的大小与导体两端电压和通过导体的电流无关D．当导体两端电压为零时，导体的电阻也为零10．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（xx•苏州一模）在如图所示的电路中，电源电压保持不变．在灯泡L1或L2中有一个灯泡发生了短路故障．当开关S闭合时，下列现象不可能出现的是（）A．电压表V无示数，灯泡L1不发光B．电压表V有示数，灯泡L2不发光C．电压表V和电流表A都有示数D．电压表V和电流表A都没有示数12．如图所示的电路中，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，在相同的时间内，电流通过两个电阻所做的功之比是（）A．2：3 B．3：2 C．5：2 D．1：2二、填空题（本题共13小题，每空1分，共30分）13．用8.5N的水平拉力，使质量为10kg的物体沿水平方向匀速移动10m，则拉力做的功是J，重力做的功是J．14．如图所示的电路中，电源电压为2V保持不变，电阻R1=5Ω，R2=10Ω．当开关S断开时，电流表A1的示数是A；当开关S闭合时，电流表A2的示数是A．15．小明用照相机每隔相等的时间曝光一次拍下了建筑工地上的起重机起吊货物过程中的照片，甲、乙是吊起同一货物时两个时间段内的频闪照片，如图所示，照片的背景是砖的厚度相同的竖直墙壁，显然两次货物运动的速度v甲v乙，两个时间段内起重机钢绳对货物的拉力F甲F乙，拉力的功率P甲P乙（不计空气阻力）．（选填“大于/小于/等于”）16．汽油机的飞轮转速是1200r/min．则每秒钟该汽油机完成个工作循环，做功次，若每次做功为500J，则汽油机的功率为W．17．有两个定值电阻，它们分别标有“1.5A，10Ω”和“1A，5Ω”字样，若把它们串联起来使用则电路两端允许加的最大电压为V，若把它们并联起来使用，则通过电路的最大电流为A．18．如图所示的电路中，当S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，且将R2和R3对换位置后，电流表、电压表示数均不变，则电源电压为V，R1阻值大小为Ω．19．质量为0.2kg酒精，完全燃烧时释放出的热量为6×106J．若实际燃烧0.2kg酒精放出的热量为4×106J，则此时酒精的热值为．20．200g20℃的冷水与200g70℃的热水相比较：內能较大的是（选填：冷水/热水）；大多少你能计算吗？（本空若能计算，算出结果；若不能，则说明原因）．21．现在许多宾馆都利用房卡取电，只有把房卡插入槽中，内的用电器才能使用，房卡的作用相当于电路中的，房间里的电灯、电视、空调等用电器之间是联的，它们正常工作时的电压是V．22．从如图家用电能表的盘面可知，电能表的示数为，若某个电热水器单独使用时，转盘在300s内转了210转，则热水器消耗的电能是J．23．如图所示为冬天人们常用的一种电热暖手宝，其内部液体通常采用水，这是利用水的比较大的属性，使保暖时间更长．为了使用时更加安全，它的内部采用了双重温控保护开关，两个温控开关是（选填“串联”或“并联”）起来使用的．24．如图所示，R为定值电阻，电源电压不变，当滑动变阻器R’的滑片向右滑动时，电压表V1的示数；电压表V2的示数；V3的示数．电流表A的示数．（变大，变小，不变）25．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端移到a端，电流表示数I与电压表示数U的变化关系如图乙，则可判断电源电压是V，定值电阻R 的阻值是Ω．三、作图题26．如图所示，当人曲臂将重物端起时，人的前臂可以看作一个杠杆．请在示意图上画出F1和F2的力臂．27．在学校传达室安装一个电铃、一个电灯和一个电池组，并在前后门各装一个开关．要求：前门来人按下开关电铃响，后门来人按下开关电灯亮．请设计一个电路，并按设计连接图中对应的实物图．28．请在图中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处．填入后要求：（1）闭合开关，小灯泡L1和L2都能发光；（2）小灯泡L1和L2并联连接．四、计算29．用燃气灶烧水，燃烧0.5kg的煤气，使50kg的水从20℃升高到70℃．已知水的比热容为4.2×103J/（kg•℃），煤气的热值为4.2×107J/kg．求：（1）0.5kg煤气完全燃烧放出的热量．（2）水吸收的热量．（3）燃气灶烧水的效率．30．如图所示，电源电压为6V，灯泡上标有“3.9V，0.3A”的字样，滑动变阻器上标有“50Ω，1.5A”，电压表量程为0﹣3V，电流表量程为0﹣0.6A，为保护电路，滑动变阻器接入电路的阻值范围（忽略温度对灯丝电阻的影响）．五、实验题31．为了模拟研究汽车超载和超速带来的安全隐患，小明同学设计了如图甲、乙、丙所示的探究实验．将A、B、C三个小球先后从同一装置，高度分别为h A、h B、h C的位置滚下（m A=m B ＜m C，h A=h C＞h B），推动小木块运动一段距离后静止，请你根据生活经验和所学的物理探究方法，对以下问题进行解答：（1）用来研究超速安全隐患时，需要控制保持不变，实验时应选择两个图所示实验进行比较；（2）用来研究超载安全隐患时，应选择两个图所示实验进行比较，通过这个实验分析可得到，安全隐患越大．（3）若水平面绝对光滑，则能不能得出实验结论：（能，不能），理由是．32．用如图所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．（1）实验中，将杠杆拉至图中虚线位置，测力计的示数F为N，钩码总重G 为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为%．请写出使用该杠杆做额外功的一个原因：．（2）为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点，测量并计算得到如表所示的两组数据：次数钩码悬挂点钩码总重G/N钩码移动距离h/m拉力F/N 测力计移动距离s/m机械效率η/%1 A点 1.5 0.10 0.7 0.30 71.42 B点 2.0 0.15 1.2 0.30 83.3根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，钩码越重其效率越高”的结论？答：（能，不能）请简要说明两条理由：①；②．（3）若仅将钩码从A点改挂到B点，其他因素不变，则杠杆的机械效率将（变大，变小，不变），理由是．33．某同学在做“比较不同液体吸热能力”的实验时，使用相同的电加热器给液体甲和乙加热．液体次数质量m/kg 升高的温度△t/℃加热的时间t/min甲1 0.1 5 12 0.1 10 23 0.2 10 4乙4 0.1 10 15 0.1 20 26 0.2 20 4（1）分析第1、4次，第2、5次或第3、6次实验数据，某同学认为：加热相同的时间时，乙升高的温度高一些，这说明乙吸收的热量多一些．这位同学的判断是否正确？请说明理由．（2）分析第2、3次或第5、6次实验数据，可以得出的初步结论是：同种物质升高相同温度时，物质的越大，吸收的热量就越．（选填：“多”或“少”）（3）通过比较第2、4次实验数据可知，液体吸收的热量多少与液体的有关，的吸热能力更强（选填“甲”或“乙”）34．现有下列器材：蓄电池（6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（若干）、开关、滑动变阻器和导线，要利用这些器材探究“电压不变时，电流与电阻的关系”：（1）实验中多次换用不同阻值的定值电阻，并调节滑动变阻器的滑片，使电压表示数保持不变，读出对应于不同阻值的电流表示数，并记于表格中，请你利用表格中的数据，在图1坐标纸上画出导体中的电流随电阻变化的图象．次数 1 2 3 4 5 6电阻R/Ω30 25 20 15 10 5电流I/A 0.1 0.12 0.15 0.2 0.3 0.6（2）在做完第五次实验后，接下来的操作是：断开开关，将10Ω的定值电阻更换为5Ω的定值电阻，闭合开关后，电压表示数会（选填“变大”、“变小”或“不变”），需将滑动变阻器的滑片向（选填“左”或“右”）移，使电压表示数为V 时，读出电流表的示数．（3）为完成整个实验，应该选取哪种规格的滑动变阻器．A．50Ω 1.0A B．50Ω0.5A C．20Ω 1.0A D．20Ω0.5A．35．给你下列器材：直流电源约6V、一只“0﹣3﹣15V”档电压表、一只电阻箱R0（规格为：999.9Ω2A）、合适的滑动变阻器R′、小灯泡L（额定电压为2.4V，正常发光时的电阻约为10Ω）、灯座、开关S1、单刀双掷开关S2、导线若干．按照如图的电路图连接电路，测量灯L正常发光时的电阻．操作步骤：（1）电压表的量程应选用档；（2）闭合开关前，先将滑动变阻器的滑片移至最端，将双掷开关S2合在a点，再闭合开关S1，然后调节滑片P，使电压表的示数达2.4V；（3）断开开关S1，接下来的操作是：将电阻箱的阻值先调至值（选填：最大/最小），并将双掷开关S2合在b点上，然后再闭合开关S1，最后调节电阻箱，待电压表仍为2.4V时，读取此时电阻箱接入电路中的电阻值R0；（4）灯泡正常发光时的电阻为．（5）该实验设计釆用了的研究方法．（6）实验中滑动变阻器的作用为．xx学年江苏省泰州市高港实验中学九年级（上）月考物理试卷（12月份）参考答案与试题解析一、选择题（本题共12小题，每小题2分，共24分）每小题给出的四个选项中只有一个选项正确.1．如图所示的常用工具中，属于费力杠杆的是（）A．羊角锤B．镊子C．开瓶起子D．钳子【考点】杠杆的分类．【专题】应用题．【分析】该题考查了学生对物理模型的抽象、分析能力．判断杠杆的类型可结合生活经验和动力臂与阻力臂的大小关系来判断．【解答】解：生活中我们使用羊角锤、开瓶起子、钳子都是为了省力，并且它们在使用过程中都是动力臂大于阻力臂，所以它们属于省力杠杆，不符合题意；镊子在使用时动力臂小于阻力臂，所以它是费力杠杆，费了力但省距离，符合题意．故选B．【点评】本题的解题关键是通过观察实物，体会支点的位置，从而进一步判断出动力臂与阻力臂的长度关系．2．如图，是一个两面光滑的斜面，∠β大于∠α，同一个物体分别在AC和BC斜面受拉力以相同的速度匀速运动到C点，分别做功W A、W B，做功功率分别为P A、P B，则（）A．W A=W B，P A=P B B．W A=W B，P A＜P B C．W A＜W B，P A＜P B D．W A＞W B，P A＞P B 【考点】功的大小比较；功率大小的比较．【专题】功、功率、机械效率．【分析】（1）斜面光滑说明摩擦力为0，根据W=Gh可知所做功的关系；（2）速度相同，AC＞BC，所以物体沿斜面BC用时较少，根据公式P=可判断拉力所做的功的功率大小．【解答】解：（1）斜面光滑说明摩擦力为0，根据W=Gh可知所做的功相等；（2）由图可知：AC＞BC，由于速度相同，根据t=可知物体沿BC运动时用时较少，根据公式P=可知，拉力沿BC运动时拉力做功的功率较大，即P A＜P B．故选B．【点评】本题考查斜面的省力情况，物体做功的大小以及做功功率的大小，关键是知道接触面光滑，摩擦力为0，使用任何机械都不省功．3．台风是一种破坏力很大的灾害性天气．某次台风把市民公园的一棵大树吹倒了，需要两个工人把它扶起，工人们想到了下列图示四种方案，每个人所需拉力最小的方案是（）A．B．C．D．【考点】杠杆的平衡条件；动滑轮及其工作特点．【专题】应用题．【分析】解答本题选掌握：（1）由题可知，工人是利用杠杆和动滑轮原理将大树扶起．（2）当阻力和阻力臂不变，则动力和动力臂成反比，即动力臂越大的越省力．（3）同时，将绳子的一端栓在没有被吹倒的树上，工人拉绳子的另一端，利用动滑轮原理工人可以省一半的力．【解答】解：杠杆的五要素如图所示：A、由图可知，右边的树其实就是一个动滑轮；则利用动滑轮可以省一半的力；但是，把绳子放到树的底部，则动力臂太短不省力．故A不符合题意．B、由图可知，右边的树其实就是一个动滑轮；则利用动滑轮可以省一半的力；而且把绳子放到树的上部，动力臂较长，则动力较小；故B符合题意．C、由图可知，右边的树其实就是一个定滑轮，则使用时，不会省力；而且，将绳子放到树的底部会更费力；故C不符合题意．D、由图可知，右边的树其实就是一个定滑轮；则使用时，不会省力；把绳子放到树的上部，动力臂较长，则动力较小，但是，较B选项，力还是较大的；故D不符合题意．故选B．【点评】从题目中抽象出杠杆的五要素，再利用杠杆的平衡条件：动力×动力臂=阻力×阻力臂结合题意来解题，关键是能判断出阻力和阻力臂不变．4．在大型游乐场里，李扬乘坐如图所示匀速转动的“摩天轮”，正在向最低点运动，对此过程，下列说法正确的是（）A．李扬的重力势能保持不变B．李扬的动能保持不变C．李扬的机械能守恒 D．李扬的机械能增加【考点】动能和势能的转化与守恒．【专题】机械能及其转化．【分析】通过分析李扬在摩天轮上的速度、高度的变化，结合动能、势能的决定因素，以及机械能的定义即可知道李扬的动能、势能、机械能的变化情况．【解答】解：A、摩天轮在转动的过程中，李扬的高度不断的发生变化，根据势能的决定因素可知，势能由质量和高度来决定，由于高度的不断变化，导致了李扬的重力势能也在发生变化．故A错误．B、由于摩天轮是在匀速转动，所以李扬的速度不变，结合动能的决定因素：质量和速度．由于在转动过程中，这两个量都没有发生变化，所以李扬的动能保持不变．故B正确．C、机械能包括动能和势能，李扬所具有的机械能等于他的动能和势能的和，由于其动能不变，而势能随着其高度的变化而变化，所以李扬的机械能也在不断变化，当其上升时，机械能增加，当其下降时，机械能减小．故C错误．D、当李扬随着摩天轮上升时，其机械能增加，而正在向最低点运动时，其机械能减少，故D错误．故选B．【点评】分析李扬在随着摩天轮匀速转动过程中其速度和高度的变化情况是解决此题的关键．5．下列说法中正确的是（）A．只要物体吸收了热量，温度就一定升高B．只要物体的内能增加了，就一定是吸收了热量C．只要物体的温度保持不变，就一定没有吸热也没有放热D．物体的温度虽然没有变化，但它的内能有可能增加【考点】温度、热量与内能的关系．【专题】应用题．【分析】要掌握热量、温度和内能之间的关系．知道晶体在熔化过程中或液体在沸腾过程中都需吸热，温度保持不变，但其内能要增加．掌握改变物体内能的两种方法：做功和热传递．这两种方法在改变物体内能上是等效的．【解答】解：A、晶体在熔化过程中吸热，但温度保持不变．所以A说法错误，不符合题意．B、物体的内能增加，可能是利用做功的方法，所以B说法错误，不符合题意．C、物体的温度不变，可能是液体的沸腾过程或晶体的熔化过程．所以温度不变，也有可能吸热．所以C说法错误，不符合题意．D、晶体的熔化过程，吸热温度不变，内能增加，所以D说法正确，符合题意．故选D．【点评】此题主要考查了温度、热量与内能的关系．搞清做功、热传递与内能之间的关系，并要特别注意晶体的熔化及液体沸腾的两种特殊情况．6．如图所示，小明用滑轮组匀速提升一个重为600N的物体，物体上升的速度为0.1m/s，人拉绳的力F为250N，不计绳重和摩擦，下列说法中不正确的是（）A．人拉绳做功的功率为75WB．滑轮组的机械效率为80%C．绳子自由端移动的速度为0.3m/sD．动滑轮重为100N【考点】功率的计算；滑轮组及其工作特点；滑轮（组）的机械效率．【专题】功、功率、机械效率．【分析】（1）知道物体的匀速上升速度，根据动滑轮的特点，计算绳子末端移动速度；（2）知道拉力大小，根据速度公式、功率公式求人拉绳做功的功率；（3）不计绳重和摩擦，知道物体重和拉力，再利用机械效率的变形公式η===求滑轮组的机械效率；（4）已知滑轮组绳子的股数n，因为不计绳重和摩擦，利用公式F=（G+G动）求动滑轮重．【解答】（1）由图可以看出绳子的股数n=3，绳子末端移动的速度：v′=3v=3×0.1m/s=0.3m/s，故选项C说法正确，不符合题意；（2）拉力做功功率为：P===Fv′=250N×0.3m/s=75W故选项A说法正确，不符合题意；（3）滑轮组的机械效率为η====×100%=80%故选项B说法正确，不符合题意；（4）不计绳重和摩擦，设动滑轮重为G动，∵F=（G+G动）∴G动=3F﹣G=3×250N﹣600N=150N故选项D说法不正确，符合题意．故选D．【点评】本题综合考查有用功、功率的计算、机械效率的计算即变形公式的应用，利用好v′=3v 是本题的关键，属于易错题．7．如图所示为汽油机工作时的某冲程示意图，该冲程及能量转化是（）A．做功冲程，将内能转化为机械能B．压缩冲程，将机械能转化成内能C．做功冲程，将机械能转化成内能D．压缩冲程，将内能转化为机械能【考点】内燃机的四个冲程．【专题】比热容、热机、热值．【分析】解决此题要知道火活塞打火时是汽油机的做功冲程的特点，在做功冲程中的能量转化是内能转化为机械能．【解答】解：由图可知，火花塞正在打火，活塞向下运动，所以是做功冲程，在该冲程中的能量转化关系是气体的内能转化为活塞的机械能．故选A．【点评】此题要结合内燃机的四个冲程特点和冲程中的能量转化关系进行解答．8．下列四个电路图中与实物图相对应的是（）A． B． C． D．【考点】根据实物图画电路图．【专题】电流和电路．【分析】由实物图可知，电流从电源的正极出发，分别流经两个灯泡，经过一个灯泡后，直接回到负极，经过另一个灯泡后，再经过开关，回到负极，两灯并联，开关控制一只灯泡，对各选项逐一分析．【解答】解：在A中，两只灯泡串联，不合题意．在B中，两只灯泡并联，开关控制一只灯泡，符合题意．在C中，两只灯泡并联，开关控制两只灯泡，不合题意．在D中，开关闭合后，一只灯泡被短路，不合题意．故选B．【点评】本题考查根据就实物图画电路图，关键是分析实物图中电路的连接，根据实物图画出对应的电路图，这是本题的重点也是难点．9．根据欧姆定律公式I=可以导出R=，关于这个公式正确的说法是（）A．导体电阻的大小与导体两端电压成正比B．导体电阻的大小与它的电流成反比C．导体电阻的大小与导体两端电压和通过导体的电流无关D．当导体两端电压为零时，导体的电阻也为零【考点】欧姆定律的变形公式．【专题】欧姆定律．【分析】电阻是导体本身的一种性质，它与两端的电压和通过电流无关，R=这个导出公式只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值．【解答】解：阻值是导体本身所具有的性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，当电压为0时，电阻大小不变；公式R=只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值．故选C．【点评】本题考查我们对欧姆定律导出公式R=的理解，要注意公式R=只是表示出了三者之间的数值关系，而并非是它们间的正、反比关系．10．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（xx•苏州一模）在如图所示的电路中，电源电压保持不变．在灯泡L1或L2中有一个灯泡发生了短路故障．当开关S闭合时，下列现象不可能出现的是（）A．电压表V无示数，灯泡L1不发光B．电压表V有示数，灯泡L2不发光C．电压表V和电流表A都有示数D．电压表V和电流表A都没有示数【考点】电路的三种状态．【专题】电流和电路．【分析】由图知，两个灯泡串联，电压表测量L1两端电压，电流表测量电路中的电流，假设故障的位置分析仪表指针的偏转情况．【解答】解：假设L1短路，则闭合开关后，电压表示数为零，电流表有较大的示数，灯泡L2发光，灯泡L1不发光；假设L2短路，则闭合开关后，电压表示数等于电源电压，电流表有较大的示数，灯泡L1发光，灯泡L2不发光；综合上述分析可知，ABC均有可能，D选项是不可能的．故选D．【点评】本题考查电流表，电压表在电路故障中的作用判断，要结合电路图和两表特点进行分析．12．如图所示的电路中，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，在相同的时间内，电流通过两个电阻所做的功之比是（）A．2：3 B．3：2 C．5：2 D．1：2【考点】电功计算公式的应用．【专题】电能和电功率．【分析】当只闭合开关S时，电路为R1的简单电路，电流表的示数为通过R1的电流；当再闭合开关S1时，两电阻并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知闭合开关S1时通过R1的电流不变，根据并联电路的电流特点可知电流表的变化量即为通过R2的电流，根据并联电路的电压特点和W=UIt求出闭合S、S1后，R1与R2的电功之比．【解答】解：当只闭合开关S时，电路为R1的简单电路，电流表的示数为通过R1的电流，即I1=0.2A；当再闭合开关S1时，两电阻并联，电流表测干路电流，因为并联电路中各支路独立工作、互不影响，所以闭合开关S1时通过R1的电流不变；因为并联电路中干路电流等于各支路电流之和，所以通过R2的电流等于电流表的变化量，即I2=0.3A；因为并联电路中各支路两端的电压相等，所以闭合S、S1后，R1与R2的电功之比：====．故选A．【点评】本题考查了电功公式的应用，关键是根据并联电路的特点判断出再闭合开关S1时电流表示数的变化量即为通过过R2的电流．二、填空题（本题共13小题，每空1分，共30分）13．用8.5N的水平拉力，使质量为10kg的物体沿水平方向匀速移动10m，则拉力做的功是85J，重力做的功是0J．【考点】功的计算．【专题】计算题；功、功率、机械效率．【分析】判断力是否对物体做功，关键是看物体有没有在力的方向上移动距离，已知拉力和物体水平方向移动的距离，根据公式W=FS可求做的功，物体在重力的方向上没有移动距离，所以重力不做功．【解答】解：∵F=8.5N，S=10m，∴拉力做的功为：W=FS=8.5N×10m=85J，物体在重力方向上没有移动距离，所以重力做功为0J．故答案为：85，0．【点评】本题考查力对物体做功的必备条件，有力和在力的方向上移动距离，特别是判断重力是否做功是一个易错点．14．如图所示的电路中，电源电压为2V保持不变，电阻R1=5Ω，R2=10Ω．当开关S断开时，电流表A1的示数是0.4A；当开关S闭合时，电流表A2的示数是0.6A．。

12．图2中M、N间接入如图1所示的滑动变阻器．当M与A、N与B相连接，滑片向右端移动，接入电路的电阻将__________ （选填“变大”、“变小”或“不变”），这是因为将滑动变阻器当成__________接在电路中．13．如图所示的旋盘式变阻箱，显示的阻值为__________Ω，该电阻箱的电阻变化范围是__________Ω．14．两根相同材料的导线，粗细相同，长度不同，不考虑温度的影响，则R长__________R短（填写“大于”、“小于”、或“等于”），若将它们并联接入电路中，则U长__________U短（填写“大于”、“小于”、或“等于”）．二、选择题（每题3分，共27分）15．用电压表较为准确地测量一个蓄电池的电压时，正确的方法是( )A．蓄电池的两极分别接在电压表的“﹣”、“15”接线柱上B．蓄电池的两极分别接在电压表的“﹣”、“3”接线柱上C．以上两种接法效果相同D．以上两种接法都不行16．在如图所示的电路中，电源电压是6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是( )A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路17．下列说法正确的是( )A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连C．只要电路两端接上电压表，则电路中一定有电流通过D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好18．在如图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为( )A．B．C．D．19．下列关于导体的电阻对电流有阻碍作用的说法中正确的是( )A．导体中有电流，导体才能有电阻B．电阻大小取决于通过它的电流大小C．电阻是导体本身的一种性质，与通过它的电流大小无关D．电阻与导体的长度、横截面积无关20．为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是( ) A．电线的长度B．电线的横截面积C．电线的材料D．电线的温度21．如图所示的电路中，、、表示的是电流表或电压表，当开关S1、S2都闭合时，灯正常发光，各电表均正常工作．下列说法正确的是( )A．、、都是电压表B．、、都是电流表C．、是电流表是电压表D．、是电压表是电流表22．如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是( )A．AB段电阻大，电流小B．CD段电阻大，电流大C．AB段电阻大，电流与CD段相等D．CD段电阻大，电流与AB段相等23．如图所示，两滑动变阻器的滑片P1，P2都向右滑动时，下列说法正确的是( )A．L1和L2都变暗B．L1和L2都变亮C．L1变暗，L2变亮D．L1变亮，L2变暗三、实验与作图题（24题10分、25题15分、26题9分，共34分）24．如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．25．两盏灯L1、L2，一只电流表、一个滑动变阻器、电源及开关各一个，要求：L1和L2并联；电流表测L2的电流，滑动变阻器只控制灯L1的电流，开关能控制灯L1、L2．（1）在实线框内画出满足要求的电路图；（2）在图所示的元件中，用笔画线代替导线，按电路图连接图示的实物．B、使用电压表时，它的两个接线柱允许不通过用电器直接与电源两极相连，故B错误；C、当电压表并联在导线两端时，示数为零；故C错误；D、电流表和电压表都有一定的量程，使用时应注意选择量程，量程合适即可，并不是越大越好，故D错误．故选A．【点评】本题考查串并联电路的特点以及电压表和电流表的正确使用．18．在如图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为( )A．B．C．D．【考点】滑动变阻器的使用．【专题】应用题．【分析】滑动变阻器的连接方法是连接一上一下两个接线柱，其使用原理是通过改变连入电路中的电阻线的长度来改变电阻的大小，哪一段电阻线被连入电路要看电阻线的哪一个接线柱被连入电路，有电流通过的那段电阻线在电阻线上被连入电路的接线头与滑片P之间．【解答】解：A、当滑片P右移时，连入电路的电阻线长度变短，电阻变小，所以符合题意．B、当滑片P右移时，连入电路的电阻线长度不变，不能改变电阻的大小，所以不符合题意．C、当滑片P右移时，连入电路的电阻线长度变长，电阻变大，所以不符合题意．D、当滑片P右移时，没有电阻线连入电路，不能改变电路中的电阻，故不符合题意．故选A．【点评】掌握滑动变阻器的结构、作用、原理、接线柱的接法、滑动变阻器连入电路的方法．19．下列关于导体的电阻对电流有阻碍作用的说法中正确的是( )A．导体中有电流，导体才能有电阻B．电阻大小取决于通过它的电流大小C．电阻是导体本身的一种性质，与通过它的电流大小无关D．电阻与导体的长度、横截面积无关【考点】电阻；影响电阻大小的因素．【分析】解决此题的关键是知道导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，与导体的两端电压和电流无关．【解答】解：A、导体的电阻与电流无关，是本身的一个基本属性，不符合题意；B、电阻大小取决于导体的长度、横截面积和材料，与电流无关，不符合题意；C、电阻是导体本身的一种性质，与通过它的电流大小无关，符合题意；D、电阻与导体的长度、横截面积有关，不符合题意；故选C．【点评】解决此类问题的关键是知道影响导体电阻的因素，知道导体的电阻是本身的属性．20．为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是( ) A．电线的长度B．电线的横截面积C．电线的材料D．电线的温度【考点】影响电阻大小的因素．【专题】信息给予题；控制变量法．【分析】根据影响电阻大小的因素来判断．即影响电阻大小的因素共有：材料、长度、横截面积、温度．【解答】解：当导体的长度、材料、温度不变时，横截面积越小，电阻越大．本题中的条件即为直径小，电阻大．故选 B．【点评】本题考查影响电阻大小有关因素的掌握情况，注意探究电阻大小时，用控制变量法进行分析．21．如图所示的电路中，、、表示的是电流表或电压表，当开关S1、S2都闭合时，灯正常发光，各电表均正常工作．下列说法正确的是( )A．、、都是电压表B．、、都是电流表C．、是电流表是电压表D．、是电压表是电流表【考点】电路图及元件符号．【专题】电流和电路；电压和电阻．【点评】本题考查电压表的使用，是对学生技能的考查，是中考的热点．四、计算题27．在班级迎新年晚会的会场布置中，某同学负责在教室照明电路中安装装饰彩灯的工作．已知每只灯泡两端能承受的电压为6V，那么这些小灯泡应怎样连接？至少需要多少只这样的小灯泡？【考点】串联电路的电压规律．【专题】电压和电阻．【分析】此题考查了串联电路的电压特点，串联电路中的总电压等于各用电器两端电压之和，即串联可以分压．【解答】答：因为家庭电路电压为220伏，所以额定电压为6V 的彩灯不能直接连在电源两端，而串联电路起分压作用，因此可以串联使用；则需要串联彩灯的个数：n==36.7个，由于每个彩灯分担的电压值不高于6V，所以至少要37个彩灯串联，才能正常工作．【点评】本题主要考查了串联电路的分压特点，关键是知道家庭电路的电压为220V，是一道基础题目．。
