第三节+行星齿轮变速机构

第三节行星齿轮变速机构1、简单的行星齿轮机构的特点１、行星齿轮机构机构传动的基本原理自动变速器的变速机构建立在齿轮传动原理基础上，它包括齿轮和轴以及为变速器提供各种传动比的变速执行元件多片离合器。

制动箍带和伺服油缸、单向离合器等部件。

行星齿轮机构在绝大多数的自动变速器中被广泛使用，但日本本田公司的变速机构采用平行轴斜齿轮布置。

变速机构可以提供不同的传动比，在整个驱动范围内，为汽车的动力性和经济性的提高创造了条件。

齿轮传动的变速器的传动比都是有级的，传动比可以由驾驶员手动选择或由液压控制系统通过变速执行元件的作用和释放自动选择。

简单（单排）的行星齿轮机构是变速机构的基础，通常自动变速器的变速机构都由两排或三排以上行星齿轮机构组成。

简单行星齿轮机构包括一个太阳轮、若干个行星齿轮和一个齿轮圈，其中行星齿轮由行星架的固定轴支承，允许行星轮在支承轴上转动。

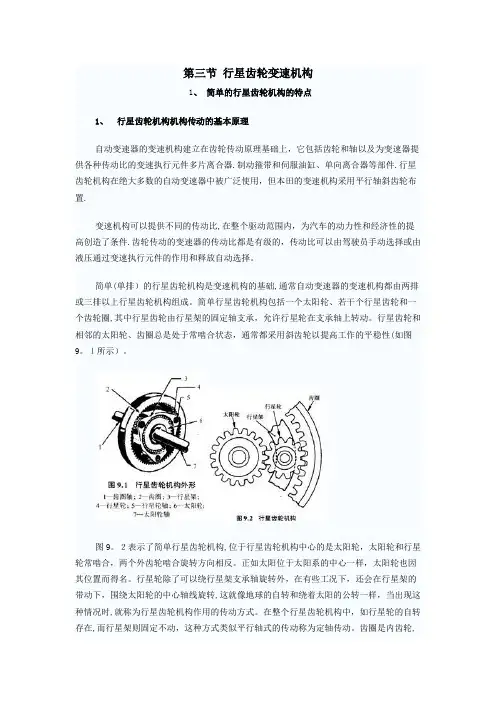

行星齿轮和相邻的太阳轮、齿圈总是处于常啮合状态，通常都采用斜齿轮以提高工作的平稳性（如图9．l 所示）。

图9．2表示了简单行星齿轮机构，位于行星齿轮机构中心的是太阳轮，太阳轮和行星轮常啮合，两个外齿轮啮合旋转方向相反。

正如太阳位于太阳系的中心一样，太阳轮也因其位置而得名。

行星轮除了可以绕行星架支承轴旋转外，在有些工况下，还会在行星架的带动下，围绕太阳轮的中心轴线旋转，这就像地球的自转和绕着太阳的公转一样，当出现这种情况时，就称为行星齿轮机构作用的传动方式。

在整个行星齿轮机构中，如行星轮的自转存在，而行星架则固定不动，这种方式类似平行轴式的传动称为定轴传动。

齿圈是内齿轮，它和行星轮常啮合，是内齿和外齿轮啮合，两者间旋转方向相。

行星齿轮的个数取决于变速器的设计负荷，通常有三个或四个，个数愈多承担负荷愈大。

简单的行星齿轮机构通常称为三构件机构，三个构件分别指太阳轮、行星架和齿圈。

这三构件如果要确定相互间的运动关系，一般情况下首先需要固定其中的一个构件，然后确定谁是主动件，并确定主动件的转速和旋转方向，结果被动件的转速、旋转方向就（确定了。

下面分别讨论三种情况。

①见图9．3（a），齿圈固定，太阳轮为主动件且顺时针转动，而行星架则为被动件。

太阳轮顺时针转动，则行星轮应为逆时针转动，但由于齿圈固定，因此行星轮要逆时针转动只有行星架同时实现顺时针转动方可实现，结果行星轮不仅存在逆时针自转，并且在行星架的带动下，绕太阳轮中心轴线顺时针公转。

在这种状态下，就出现了行星齿轮机构作用的传动方式，而且被动件行星架的旋转方向与主动件同方向。

在这里，太阳轮是主动件而且是小齿轮，被动件行星架没有具体齿数的传动关系，因此定义行星架的当量齿数等于太阳轮和齿圈齿数之和。

这样，太阳轮带动行星架转动仍属于小齿轮带动最大的齿轮，是一种减速运动且有最大的传动比。

②见图9．3（b），太阳轮固定，行星架为主动件且顺时针转动，齿圈为被动件。

当行星架顺时转动时，势必造成行星轮的顺时针转动，结果行星轮带动齿圈顺时针转动。

在这里，主动件行星架的旋转方向和被动件齿圈相同。

由于行星架是一个当量齿数最大齿轮，因此被动的齿圈以增速的方式输出，两者间传动比小于1。

③见图9．3（C），行星架固定，太阳轮为主动件且顺时针转动，而齿圈则作为被动件。

由于行星架被固定，则机构就属于定轴传动，太阳轮顺时针转动，行星轮则逆时针转动，而行星轮又带齿圈同方向转动，结果齿圈的旋转方向和太阳轮相反。

在定轴传动中，行星轮起了过渡轮的作用，改变了被动件齿圈的旋向。

下面讨论齿圈的输出是增速或减速的问题。

从结构图上已经可以看到，太阳轮的齿数小于齿圈的齿数，属于小齿轮带动大齿轮的传动关系，因此齿圈显然是减速状态，即两者间的传的比大于l。

注意，由于行星轮是过渡轮，传动比的大小与行星轮的齿数多少无关。

２、行星齿轮机构基本特征通过以上三种传动关系的分析，可以把简单行星齿轮机构的运动特征归纳成下列几点。

①两个外齿轮相互啮合时，其转动方向相反。

②一个外齿轮与一个内齿轮相啮合时，其转动方向相同。

③小齿轮驱动大齿轮时，输出扭矩增大而输出转速降低。

④大齿轮驱动小齿轮时，输出扭矩减小而输出转速提高。

⑤若行星架作为被动件，则它的旋转方向和主动件同向。

⑥若行量架作为主动件，则被动件的旋转方向和它同向。

⑦在简单行星齿轮机构中，太阳轮齿数最少，行星架的当量齿数最多．而齿圈齿数则介于中间。

（注：行星架的当量齿数=太阳轮齿数十齿圈齿数。

）⑧若行星齿轮机构中的任意两个元件同速同方向旋转，则第三元件的转速和方向必然与前两者相同，即机构锁止，成为直接档。

（这是一个十分重要的特征，尽管上述的例子没有涉及。

）表9．1列出简单行星齿轮机构的三元件经组合后六种不同的运动状况。

若假设太阳轮20齿，齿圈40齿，则行星架当量齿数为60齿。

以上叙述的简单行星齿轮机构运动关系是属于经常遇到的，在确定三者关系时，首先把其中一件固定，然后确定另外两者的主、被动关系。

实际上简单行星齿轮机构还有一个很重要的特征，允许同时两件作为主动件输入，而被动件照样有唯一的输出，这是行星齿轮机构的一个十分重要的特征，而且在自动变速器上被广泛采用，在下面的章节中会叙述。

二、行星齿轮机构变速执行元件通过前面行星齿轮机构的工作原理介绍，可以知道行星齿轮机构若要实现传动比的例或者输出轴旋转方向的变化，通常采用的措施是改变主、被动件的关系，另一个措施是改变B定的元件，通过不同的组合方式可获得不同的传动比和旋转方向。

在表9.1中清楚反映列种关系。

使传动比和旋转方向产生变化的元件称为变速执行元件，它们分别是多片离合器、制动箍带和伺服油缸、单向离合器。

其中前两种需要液压控制，而单向离合器是机械结构，固定旋转件再仅仅取决于旋转五向。

１、制动箍带和伺服油缸行星齿轮机构中的三大构件，都允许自由旋转，但为了要实现某一档位的变换，需要把其中的一件加以固定，承担该任务的就是制动箍带和伺服油缸，两者是配套使用的，有时又称两者为制动器。

图9．4所示反映了该装置的工作原理。

制动带是一种围绕在制动鼓外面可收拢的制动组件。

每个制动鼓与行星齿轮机构的某一元件连成整体，锁止制动鼓就是固定行星齿轮机构的一个构件。

制动带是衬有半金属或有机摩擦材料的简单挠性金属带。

当伺服油缸给制动带作用力时，制动带箍紧制动鼓，行星齿轮机构某一构件的旋转也随之被固定。

伺服油缸是制动带的施力装置，当液压作用在伺服活塞上时使活塞压缩回位弹簧而移动，并通过机械的联动装置作用在制动带上。

为了释放制动带，作用在伺服活塞上的液压油通过控制阀改变液体的流动方向，和回油相通，伺服活塞在回位弹簧力的作用下回到初始位置，制动带释放。

制动带的收拢作用力方向，可以设计成和制动鼓同一旋转方向，也可以设置成相反。

假若作用力方向和制动鼓旋转同一方向，则制动鼓的旋转使制动带锁正力增大，好比车轮制动器中的“领蹄”，而使伺服油缸作用油压减小。

假若作用力和旋转方向相反，就好比是“从蹄”，锁止力减弱，则伺服油缸的作用力需要增大。

现代轿车自动变速器采用单层式和双层式两种类型的制动带．见图9．5。

表面展开是一完整带状形金属板材的制动带，称为单层制动带，目前大多采用这种结构。

表面被分割成几个环圈，并且用搭切口使各环圈联动的制动带称为双层制动带，由于双层制动带更易变形，更易贴近制动鼓形状，使制动鼓锁止过程平稳柔和，因此在同样作用力下，可提供更大的锁紧力矩。

通用公司的4T60E和4T65E自动变速器就采用双层制动带。

由于制动带和制动鼓在锁止过程中总存在滑转，因此相互间的磨损是难免的。

大多数早期自动变速器的制动带都需要通过调整螺栓定期地调整间隙。

两者的间隙要适当，如果间隙调整过小，即使制动带无作用力时，也会出现严重的拖滞现象，过量滑转会引起制动带和鼓的表面烧蚀。

近期的自动变速器的制动带不需要调整，等到间隙过大后，更换其中一。

二个零件以恢复原有的间隙。

伺服油缸是产生制动带作用力的装置，油缸作用面积愈大，作用油压愈高，所产生作用力愈大。

图9．4反映的是一种广泛采用的伺服油缸，油缸中仅有一个活塞，而且油压仅作用在活塞的一侧，称为单向作用伺服油缸。

图9．6所示是另一种伺服油缸，虽然活塞仅有一个，但活塞两侧都可作用油压，而且活塞左侧的作用面积小于右侧，这是一种差动油缸，又称为双向作用伺服油缸。

当左边作用口进入油压时，此时右边释放口和回油通道相连，左侧油压推动活塞和推杆右移，结果使制动带收紧。

当右边释放口进入油压，而左边作用口的油压仍保持，由于活塞两侧存在面积差，结果活塞又重新左移，恢复初始位置，使制动带释放。

这种伺服油缸的应用在以后的章节中会介绍。

图9．7所示是一种称为复合式活塞的伺服油缸，通常有两个活塞，其活塞的作用面积有三个，都存在面积差值，而且有两个作用口，一个释放口。

首先压力油进入活塞面积最小的作用口，使活塞推杆推出，制动带收紧。

当压力油进入释放口时，第一作用口压力仍保持，由于释放口中的活塞作用面积大于第一作用口的活塞面积，推杆收回，制动带释放。

当压力油进入第二作用口时，第一作用口和释放口中的压力仍保持，由于第二作用口中活塞的作用面积，叠加上已作用的第一作用口活塞面积，远大于释放口的活塞作用面积，因此推杆再次伸出并使制动带收紧。

这种复合式活塞的伺服油缸在日本马自达公司的自动变速器上采用２、多片离合器多片离合器的功能之一是进行动力切换，变速器的输入动力来自变矩器涡轮轴，为了实现档位状态的变化，必须要把输入动力接通到行星齿轮机构的某一主动件上，比如把动力接通到太阳轮，但在另一档位又必须把同一输入动力接通至行星架。

架通输入动力和机构中某一构件的桥梁就是多片离合器，通过多片离合器，既可以把传动路线导通，也可将其断开。

多片离合器的功能之二是固定行星齿轮机构的某一构件。

在这种情况又把它称为制动器。

在日本丰田公司制造的自动变速器中，其行星齿轮机构的变速执行元件中没有制动带，取而代之的是多片离合器。

把多片离合器的一端和机构中的某一构件连接，而另外一端则和变速器壳体连接。

图9．8示意的是多片离合器组件，它包括一些带有摩擦材料的盘片和一些钢制盘片，摩擦片和钢片交替地安装在离合器鼓内。

摩擦片的工作面上有粗糙的摩擦材料，而钢片表面则光滑，没有摩擦材料。

油压通过离合器鼓内的活塞作用，把摩擦片和钢片紧压在一起，使离合器处于结合状态。

如果油压被消除，则回位弹簧使活塞回位，而使离合器处于分离状态。

通常两组片子中摩擦片的内缘有内花键，而钢片的外缘则有外花键，钢片的外花键和主动的离合器鼓的内花键相配合，摩擦片的内花键则和从动轴的外花键相配合，当离合器接合时，主动件通过多片离合器把动力传递给被动件。

当油压作用在活塞上时每一组片子的正压力都是相等的，片子数愈多、油压愈高，离合器可传递负荷的能力也愈大。

多片离合器还包括一个或多个回位弹簧、回位弹簧座、油封、一个或多个压盘和挡圈。
