变速箱锁止机构原理
变速箱是汽车传动系统中至关重要的组成部分，它通过改变传动比来实现车辆在不同速度下的动力输出。

而在某些情况下，为了提高车辆的性能和安全性，需要使用到变速箱锁止机构。

变速箱锁止机构，也称为扭矩转换器锁止机构，是一种能够将发动机输出的动力直接传输到车轮的装置。

通常情况下，自动变速箱中的液力变矩器会导致一定程度的能量损失，而通过锁止机构可以减少这种能量损失，提高车辆的燃油经济性和性能表现。

锁止机构的原理其实非常简单，它主要通过一个离合器或制动器将液力变矩器内部的液体传动系统锁死，使得发动机的动力直接传递到车轮上，不再经过液力传动。

这样一来，车辆在启动、加速和行驶过程中就可以更高效地利用发动机的动力，提高车辆的整体性能。

在实际驾驶中，变速箱锁止机构一般会在以下情况下发挥作用：
1. 加速行驶：在需要快速加速时，锁止机构可以提供更直接的动力输出，使车辆更快地达到所需的速度。

2. 高速巡航：在高速公路行驶时，锁止机构可以减少能量损失，提高燃油经济性，同时也可以提升车辆的稳定性和舒适性。

3. 爬坡行驶：在爬坡时，锁止机构可以确保车辆有足够的动力输出，保持稳定的行驶状态。

总的来说，变速箱锁止机构的作用是优化车辆的动力传递效率，提高车辆的性能和燃油经济性。

通过合理的控制和应用，可以使车辆在各种路况下都能够表现出色，为驾驶者提供更加舒适和安全的驾驶体验。

随着汽车科技的不断发展，变速箱锁止机构的设计和应用也在不断改进和完善。

未来，随着智能化技术的应用，锁止机构可能会更加智能化和自动化，为驾驶者提供更加便捷和高效的驾驶体验。

愿我们的汽车在未来的道路上能够更加安全、高效、智能！。

变速器操纵机构的组成
变速器操纵机构通常由以下几个主要组成部分组成：
1. 操纵杆（操纵手柄）：操纵杆是变速器操纵机构的核心部分，驾驶员通过操纵杆来改变变速器的工作状态。

不同类型的操纵杆可以有不同的形状和操作方式，如手动档车辆通常有一个H 形的操纵杆，而自动档车辆则通常有一个单一的操纵杆。

2. 离合器踏板：离合器踏板位于驾驶员脚下，用于控制离合器的连接和分离。

当驾驶员踩下离合器踏板时，离合器分离，发动机的转动力不再传递到变速器，使得变速器可以进行换挡操作。

3. 油门踏板：油门踏板位于驾驶员脚下，用于控制汽车的加速和减速。

当驾驶员踩下油门踏板时，发动机产生的动力被传递到变速器，通过换挡操作来调整车辆的速度。

4. 液压控制系统（自动变速器）：自动变速器的操纵机构通常包括一个液压控制系统，用于控制液压元件的工作来实现换挡操作。

这个系统通常由液压泵、液压阀和液压油池等组成。

5. 传感器和控制单元（自动变速器）：自动变速器操纵机构中还包括一些传感器和控制单元，用于检测车辆的速度、加速度和转速等参数，并通过控制信号来实现自动换挡。

6. 传动杆（手动变速器）：手动变速器的操纵机构通常包括一个传动杆，用于选择不同的挡位。

传动杆上通常有一个档位图
示，显示每个位置对应的挡位。

以上是变速器操纵机构的一些主要组成部分，不同类型的汽车可能会有一些额外的部件或调整，但基本原理是相同的。

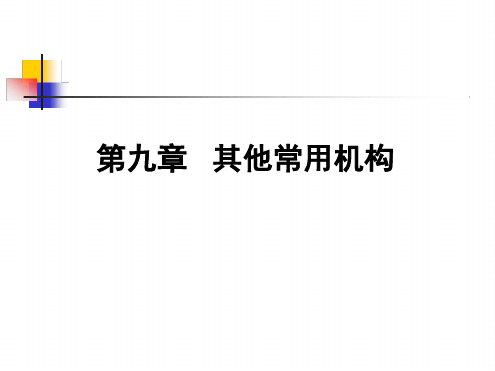

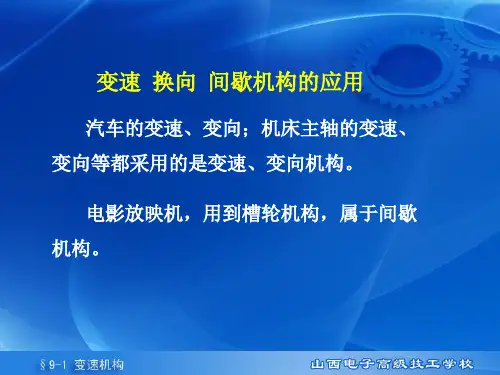

第九章其他常用机构（了解）有级变速机构原理：通过改变机构中某一级的传动比的大小来实现转速的变换。

特点：优点—①传动可靠②传动比准确③结构紧凑缺点—①高速回转时不够平稳②变速时有噪声（了解）无级变速机构原理：依靠摩擦传动传递转矩，改变主动件和从动件的传动半径，使输出轴的转速在一定范围内无级变化。

特点：优点—①传动平稳②有过载保护缺点—①传动比不准确，传动不可靠（了解）无极变速机构常用类型及工作特点①滚子平盘式无级变速机构：结构简单，制造方便，但存在较大的相滑动，磨损严重。

②锥轮—端面盘式无级变速机构：传动平稳，噪声小，结构紧凑，变速范围大。

③分离锥轮式无级变速机构：传动平稳，变速较可靠。

（了解）常见的换向机构类型及工作特点①三星轮换向机构：利用惰轮来实现从动件回转方向的变换的；应用：卧式车床走刀系统。

②离合器锥齿轮换向机构（掌握）齿式棘轮机构※※齿式棘轮机构棘轮转角的调整①改变棘爪的运动范围。

改变摇杆摆角常可通过改变曲柄AB的长度来实现。

②利用覆罩盖。

计算公式：θ=360°×K/z※※齿式棘轮应用特点优点：①结构简单②制造方便③运动可靠④棘轮转角调节方便缺点：①存在刚性冲击（棘爪与棘轮接触和分离的瞬间）②运动平稳性差③会产生噪声④齿尖磨损快。

应用场合：不适于高速传动，常用于主动件速度不大、从动件行程需要改变的场合，如机床的自动进给、送料、自动计时、制动、超越等。

※※常见的应用举例①牛头刨床的横向进给机构②自行车后轴的齿式棘轮超越机构③防逆转棘轮机构（起重设备中）（掌握）摩擦式棘轮机构原理：靠偏心楔块和棘轮间的楔紧所产生的摩擦力来传递动力的。

特点：传动平稳、无噪声；动程可无级调节。

但因靠摩擦力传动，承载能力较小，会出现打滑现象，虽然可起到安全保护作用，但是传动精度不高。

适用场合：适用于低速轻载的场合。

（常做超越离合器）（掌握）槽轮机构基本组成：槽轮、带圆销的拨盘和机架组成。

工作原理：主动拨盘连续匀速转动时，其上的圆销进入槽轮的径向槽时，驱动槽轮转过相应的角度，当圆销退出槽轮的径向槽时，由于拨盘的锁止凸弧与槽轮的锁止凹弧接触锁住而使槽轮静止不动。

自动变速器传动机构的组成
自动变速器传动机构通常由以下几个组成部分组成：
1. 齿轮组：包括主动齿轮和从动齿轮，用于不同档位之间的传动。

齿轮的数量和齿数决定了不同档位的传动比。

2. 离合器：用于连接或断开不同齿轮以实现不同档位的切换。

离合器可以是湿式或干式的，具体的设计取决于变速器的类型。

3. 液力变矩器：在自动变速器中常用于起步阶段的传动装置，通过液压原理传递动力，使发动机和变速器之间实现平稳的传动。

4. 离合器制动器：用于控制和锁定从动齿轮，使其可以与主动齿轮接触并实现传动。

5. 手动换挡装置：用于手动选择不同档位，如驾驶员通过拨杆等方式操作的变速器。

6. 控制单元和电子设备：现代自动变速器通常配备了电子控制单元和传感器，用于监测车辆的状态并自动调整变速器的工作。

以上是自动变速器传动机构的基本组成部分，具体的设计和结构可能因不同的车型和变速器类型而有所不同。

变速器换挡机构的原理与设计要点一、引言在现代汽车中，变速器扮演着重要的角色，它能够在车辆行驶中改变驱动力的传递比，使得驾驶者能够根据行驶条件和需求选择合适的档位。

而变速器的换挡机构则是实现档位切换的核心部件。

本文将介绍变速器换挡机构的原理与设计要点。

二、换挡机构的原理1. 换挡原理换挡机构的核心原理是通过控制齿轮的相对位置和连接状态来实现档位的切换。

在变速器中，通常会采用齿轮对齿轮的咬合方式来传递驱动力。

当需要进行换挡时，换挡机构会采用不同的方式来切换齿轮的连接状态，从而实现不同的传递比。

2. 换挡方式根据不同的变速器结构和设计，换挡机构的方式也会有所不同。

常见的换挡方式包括手动换挡和自动换挡。

手动换挡通常通过操纵换挡杆或拨片来实现，驾驶者可以根据需求手动选择合适的档位。

而自动换挡则通过电子系统和液压控制来实现，系统会根据车速和发动机负荷等参数智能选择合适的档位。

三、换挡机构的设计要点1. 结构设计换挡机构的结构设计应考虑紧凑、坚固和易于操控。

在设计过程中需要充分了解齿轮传递的力学特性，并选择合适的轴承和连接件。

同时，在设计中应注意杠杆原理，通过合理的杠杆比例来减小操纵力。

2. 换挡力矩控制换挡时需要克服一定的换挡力矩，而过大或过小的力矩都会影响换挡的舒适性和可靠性。

因此，在设计中需要准确计算换挡力矩，并选择合适的换挡机构传递力矩的方式，如使用弹簧、摩擦片等。

3. 换挡路径设计换挡路径设计要考虑换挡的顺畅性和快速性。

合理设计换挡机构的路径和动作，可以减少换挡时间和换挡过程中的冲击和噪音。

同时，注意相邻档位之间的间隔，使得换挡过程中能够准确地进入目标档位。

4. 换挡机构的可靠性换挡机构的可靠性是设计的一个重要指标。

在设计过程中，需要使用合适的材料和加工工艺，确保换挡机构能够承受长时间和高强度的工作。

同时，需进行可靠性验证和测试，以确保换挡机构的正常工作和寿命。

四、总结变速器换挡机构是实现档位切换的重要部件，其原理和设计要点直接影响着变速器的性能和可靠性。

图解变速箱，一篇看懂全部结构汽车变速器，是一套用于来协调发动机的转速和车轮的实际行驶速度的变速装置，用于发挥发动机的最佳性能。

变速器可以在汽车行驶过程中，在发动机和车轮之间产生不同的变速比。

手动变速器手动变速器就是必须用手拨动变速器杆，才能改变传动比的变速器。

手动变速器主要由壳体、传动组件（输入输出轴、齿轮、同步器等）、操纵组件（换挡拉杆、拨叉等）。

手动变速器构造变速器原理变速器为什么可以调整发动机输出的转矩和转速呢？其实这里蕴含了齿轮和杠杆的原理。

变速器内有多个不同的齿轮，通过不同大小的齿轮组合在一起，就能实现对发动机转矩和转速的调整。

用低转矩可以换来高转速，用低转速则可以换来高转矩。

变速器原理变速器的作用主要表现在三方面：第一，改变传动比，扩大驱动轮的转矩和转速的变化范围；第二，在发动机转向不变的情况下，实现汽车倒退行驶；第三，利用空挡，可以中断发动机动力传递，使得发动机可以启动、怠速。

手动变速器原理手动变速器的工作原理，就是通过拨动变速杆，切换中间轴上的主动齿轮，通过大小不同的齿轮组合与动力输出轴结合，从而改变驱动轮的转矩和转速。

发动机的动力输入轴是通过一根中间轴，间接与动力输出轴连接的。

中间轴的两个齿轮（红色）与动力输出轴上的两个齿轮（蓝色）是随着发动机输出一起转动的。

但是如果没有同步器（紫色）的接合，两个齿轮（蓝色）只能在动力输出轴上空转（即不会带动输出轴转动）。

图中同步器位于中间状态，相当于变速器挂了空挡。

简单变速器结构5挡手动变速器5挡手动变速器原理5挡手动变速器剖面图5挡手动变速器组成换挡机构不仅增强驾驶员换挡感觉，而且可以防止同时挂入两个挡位。

换挡机构同步器变速器在进行换挡操作时，尤其是从高挡向低挡的换挡很容易产生轮齿或花键齿间的冲击。

为了避免齿间冲击，在换挡装置中都设置同步器。

同步器有常压式和惯性式两种，目前大部分同步式变速器上采用的是惯性同步器，它主要由接合套、同步锁环等组成，主要是依靠摩擦作用实现同步。

简述变速器操纵机构的构造原理变速器作为汽车传动系统中的重要组成部分，承担着调节发动机转速和车速的功能，而变速器操纵机构则是实现变速器换挡操作的关键。

本文将从变速器操纵机构的构造原理进行详细介绍。

变速器操纵机构通常由离合器、变速杆、推拉线、齿轮、齿轮轴等部件组成。

其中，离合器是用来断开发动机与变速器之间的连接，以便实现换挡操作。

变速杆则是通过人为操作来选择不同的齿轮，从而改变车辆的速度和扭矩输出。

推拉线则起到传递操作力的作用，将驾驶员的操作转化为变速器内部的动作。

齿轮和齿轮轴则是实现齿轮传动的关键部件，通过不同大小的齿轮组合，实现不同速度比的变速功能。

在实际操作中，驾驶员通过变速杆将变速器操纵机构中的齿轮选择到相应的挡位，然后通过离合器踏板将离合器与发动机分离，同时踩下油门踏板增加发动机转速，最后释放离合器踏板，使发动机与变速器重新连接，完成换挡操作。

这样，车辆就可以根据驾驶员的操作来调整速度和扭矩输出，实现行驶过程中的加速、减速和匀速行驶。

除了手动变速器外，现代汽车还广泛使用自动变速器。

自动变速器通过液压系统和电子控制单元来实现换挡操作，大大简化了驾驶员的操作流程。

在自动变速器中，变速器操纵机构的构造原理基本与手动变速器相似，但操作方式和原理略有不同。

自动变速器通过传感器来监测车速、转速等参数，根据实时数据来自动调整换挡时机和方式，使驾驶更加方便和舒适。

总的来说，变速器操纵机构是汽车传动系统中至关重要的一部分，它通过离合器、变速杆、推拉线、齿轮等部件的协同作用，实现了变速器的换挡功能。

无论是手动变速器还是自动变速器，都离不开这些精密的机构，它们为汽车提供了平稳、高效的动力输出，为驾驶员带来更好的驾驶体验。

希望通过本文的介绍，读者对变速器操纵机构的构造原理有了更深入的了解。
