纤维膨胀抗裂防水剂

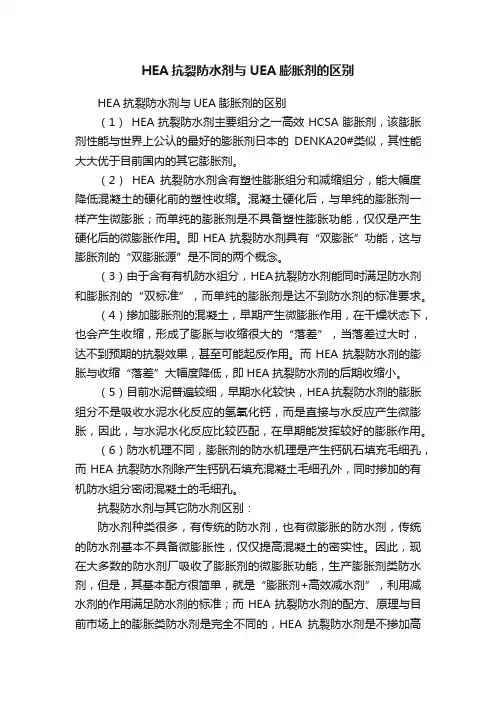

HEA抗裂防水剂与UEA膨胀剂的区别HEA抗裂防水剂与UEA膨胀剂的区别（1）HEA抗裂防水剂主要组分之一高效HCSA膨胀剂，该膨胀剂性能与世界上公认的最好的膨胀剂日本的DENKA20#类似，其性能大大优于目前国内的其它膨胀剂。

（2）HEA抗裂防水剂含有塑性膨胀组分和减缩组分，能大幅度降低混凝土的硬化前的塑性收缩。

混凝土硬化后，与单纯的膨胀剂一样产生微膨胀；而单纯的膨胀剂是不具备塑性膨胀功能，仅仅是产生硬化后的微膨胀作用。

即HEA抗裂防水剂具有“双膨胀”功能，这与膨胀剂的“双膨胀源”是不同的两个概念。

（3）由于含有有机防水组分，HEA抗裂防水剂能同时满足防水剂和膨胀剂的“双标准”，而单纯的膨胀剂是达不到防水剂的标准要求。

（4）掺加膨胀剂的混凝土，早期产生微膨胀作用，在干燥状态下，也会产生收缩，形成了膨胀与收缩很大的“落差”，当落差过大时，达不到预期的抗裂效果，甚至可能起反作用。

而HEA抗裂防水剂的膨胀与收缩“落差”大幅度降低，即HEA抗裂防水剂的后期收缩小。

（5）目前水泥普遍较细，早期水化较快，HEA抗裂防水剂的膨胀组分不是吸收水泥水化反应的氢氧化钙，而是直接与水反应产生微膨胀，因此，与水泥水化反应比较匹配，在早期能发挥较好的膨胀作用。

（6）防水机理不同，膨胀剂的防水机理是产生钙矾石填充毛细孔，而HEA抗裂防水剂除产生钙矾石填充混凝土毛细孔外，同时掺加的有机防水组分密闭混凝土的毛细孔。

抗裂防水剂与其它防水剂区别：防水剂种类很多，有传统的防水剂，也有微膨胀的防水剂，传统的防水剂基本不具备微膨胀性，仅仅提高混凝土的密实性。

因此，现在大多数的防水剂厂吸收了膨胀剂的微膨胀功能，生产膨胀剂类防水剂，但是，其基本配方很简单，就是“膨胀剂+高效减水剂”，利用减水剂的作用满足防水剂的标准；而HEA抗裂防水剂的配方、原理与目前市场上的膨胀类防水剂是完全不同的，HEA抗裂防水剂是不掺加高效减水剂的，其满足防水剂标准依靠的是添加的非减水的防水组分。

抗裂膨胀剂种类
抗裂膨胀剂是一种用于混凝土中，以减少或防止裂缝形成的添加剂。

根据其化学成分和作用机制，可以分为以下几种类型：
1. 纤维抗裂膨胀剂：如聚丙烯纤维、聚酯纤维等，通过增加混凝土的韧性和延展性，有效减少裂缝的形成和扩展。

2. 膨胀剂：如硬脂酸铝钾、苯磺酸钠等，通过在混凝土中产生气泡或气体释放，使混凝土体积膨胀，从而减少内部应力，防止裂缝的形成。

3. 膨胀胶凝材料：如膨胀石英、膨胀石膏等，通过在混凝土中产生体积膨胀的胶凝材料，填充混凝土中的微孔和微裂缝，提高混凝土的抗裂性能。

4. 有机胶凝材料：如聚合物乳液、丙烯酸酯共聚乳液等，通过在混凝土中形成聚合物胶凝物，填充混凝土中的微孔和微裂缝，提高混凝土的抗裂性能。

这些抗裂膨胀剂可以单独使用，也可以与其他添加剂（如缩微剂、增强剂等）组合使用，以达到更好的抗裂效果。

具体选择何种抗裂膨胀剂，应根据混凝土结构的要求和使用环境的特点来确定。

AUA高效膨胀抗裂防水剂WF-100G技术特点HE A膨胀剂高效复合型是一种塑性期膨胀与硬化期膨胀的双重效应，充分补偿混凝土收缩，小掺量且兼有膨胀、减水、防渗、抗裂等复合功能的混凝土外加剂。

它按一定比例掺入混凝土或砂浆中, 可在限制的条件下产生膨胀应力,从而起到补偿收缩,防止混凝土产生裂缝, 提高混凝土抗渗能力的作用。

并可等量替代水泥，且对钢筋粘接力无任何不良影响,对钢筋无锈蚀作用。

适用范围主要应用于防裂、抗渗、补偿收缩的混凝土工程。

与普通水泥、矿渣水泥、火山灰水泥及粉煤灰水泥适应性良好。

HE A高效复合膨胀剂技术指标项目 CP A复合膨胀剂减水率(%) ≥12含气量(%) ≥2.5含水率(%) ≤3.0细度：1.25mm筛余≤0.5%常压泌水率(%) ≤100压力泌水率(%) ≤95坍落度保留值(mm) 30min ≥14060min ≥16028d抗压强度(MPa) 4828d抗折强度(MPa) 6凝结时间(h) 初凝≥4~6终凝≤6~8抗渗高度比(%) ≤100碱含量(kg/m3) ≤1限制膨胀率(%) ≤-0.02抗渗标号 S12对钢筋锈蚀作用对钢筋无锈蚀使用说明在混凝土中掺量为水泥用量的5～6％。

在砂浆中掺量为水泥用量的4～5%；不能单独使用,必须掺入混凝土或砂浆中,并延长搅拌时间30秒,掺量要准确, 其余配料不变；混凝土施工完毕后要加强养护,保持充分潮湿不得小于7天；不得用于工作环境在80℃以上的建筑工程中,施工温度低于5℃时要采取保温措施；该产品应贮存于通风干燥处,不得受潮,有效期一年。

一、ZH混凝土膨胀剂（膨胀抗裂剂）抗裂防渗原理普通水泥砼有两大特点，其一是水化过程中产生收缩（失水干缩和温差冷缩）；其二是抗拉强度小，极限延伸率低。

当收缩值超过砼极限延伸时，砼就会开裂，造成渗漏。

可见“裂”是“渗”的重要原因，对施工良好的砼，不裂就不渗，防渗的前提是防裂。

ZH混凝土膨胀剂（膨胀抗裂剂）假如到普通水泥砼中，拌水后生成大量膨胀性结晶水化物水化硫铝酸钙即钙矾石,使砼产生适度膨胀，膨胀砼在钢筋和邻位的约束下，在结构中建立0、3-1、0Mpa的预压应力，这一压应力可抵消砼在硬化过程中产生的收缩拉压力，或使其小于砼的拉伸极限，从而防止砼收缩开裂。

可见，ZH膨胀（抗裂）剂的加入，由于膨胀补偿收缩，改变砼硬化过程中的应力应变状态，从根本上克服了砼的材料缺陷，从而解决了砼材料的裂渗问题。

普通砼是用途极广的建筑材料，但由于它的抗拉强度小，极限延伸率低，在干缩、徐变、温差等作用下，易产生开裂，从而导致渗漏、钢筋锈蚀，影响使用功能和寿命。

为此，国内外工程界从材料、设计、施工等方面进行许多研究和实践探索。

在材料方面，国内外专家一致认为补偿收缩砼，是代替普通砼解决建筑物裂渗的理想材料。

二、ZH混凝土膨胀剂（膨胀抗裂剂）的应用用ZH膨胀（抗裂）剂系列产品配制的补偿收缩砼，主要应用在如下三个方面：（1）实现砼结构自防水砼结构自防水，一直是工程界梦寐以求的愿望，许多人为此做了长期和许多方面的探索。

我国在五十年代推广过级配防水砼，以合理的骨料级配，配制密实性好的砼；六十年代，推广过富砂浆防水砼;七十年代,推广过防水剂,以外掺的化学物质与水泥反应生成胶状物质填充砼的毛细孔,或掺减水剂降低用水量从而减少砼的孔隙率。

上述措施的共同点是降低砼的孔隙率，从而提高其抗渗能力。

然而工程实践表明，仅提高抗渗标号是远远不够的，由于砼收缩开裂，成为渗水通道，破坏了砼的整体防水功能。

因此，防水的前提是抗裂，抗裂比抗渗更关键。

于是从八十年代起，我国在长期研究并借鉴国外先进经验的基础上，开发推广补偿收缩砼，从普通砼的材性缺陷上来解决砼的防水问题。

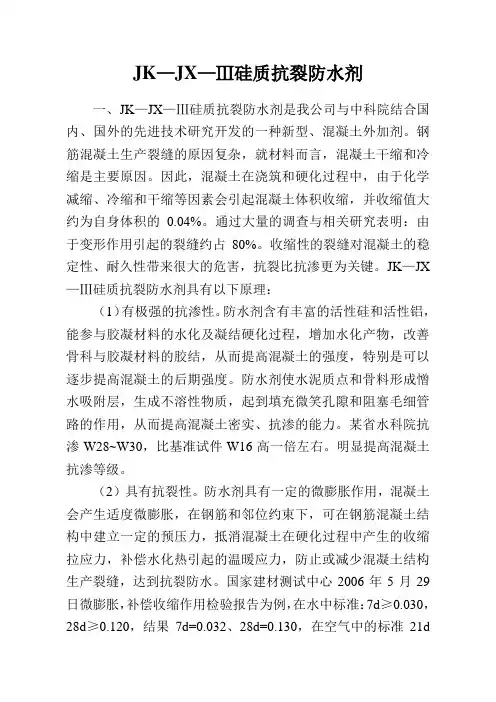

JK—JX—Ⅲ硅质抗裂防水剂一、JK—JX—Ⅲ硅质抗裂防水剂是我公司与中科院结合国内、国外的先进技术研究开发的一种新型、混凝土外加剂。

钢筋混凝土生产裂缝的原因复杂，就材料而言，混凝土干缩和冷缩是主要原因。

因此，混凝土在浇筑和硬化过程中，由于化学减缩、冷缩和干缩等因素会引起混凝土体积收缩，并收缩值大约为自身体积的0.04%。

通过大量的调查与相关研究表明：由于变形作用引起的裂缝约占80%。

收缩性的裂缝对混凝土的稳定性、耐久性带来很大的危害，抗裂比抗渗更为关键。

JK—JX —Ⅲ硅质抗裂防水剂具有以下原理：（1）有极强的抗渗性。

防水剂含有丰富的活性硅和活性铝，能参与胶凝材料的水化及凝结硬化过程，增加水化产物，改善骨科与胶凝材料的胶结，从而提高混凝土的强度，特别是可以逐步提高混凝土的后期强度。

防水剂使水泥质点和骨料形成憎水吸附层，生成不溶性物质，起到填充微笑孔隙和阻塞毛细管路的作用，从而提高混凝土密实、抗渗的能力。

某省水科院抗渗W28~W30，比基准试件W16高一倍左右。

明显提高混凝土抗渗等级。

（2）具有抗裂性。

防水剂具有一定的微膨胀作用，混凝土会产生适度微膨胀，在钢筋和邻位约束下，可在钢筋混凝土结构中建立一定的预压力，抵消混凝土在硬化过程中产生的收缩拉应力，补偿水化热引起的温暖应力，防止或减少混凝土结构生产裂缝，达到抗裂防水。

国家建材测试中心2006年5月29日微膨胀，补偿收缩作用检验报告为例，在水中标准：7d≥0.030，28d≥0.120，结果7d=0.032、28d=0.130，在空气中的标准21d≥0.02，结果为-0.011。

（3）具有减低和延缓水化热作用。

国家规范规定：混凝土中心温度与表面温度的温差不得超过25℃。

国家建材检测中心测试表明：掺5%、5.5%、6%的抗裂硅质防水剂的对比试样，大量的水化热峰值产生的时间为11~14h，未掺试样约为5h，延缓6~9h。

同时证明，随着掺量的增加，水化热明显降低。

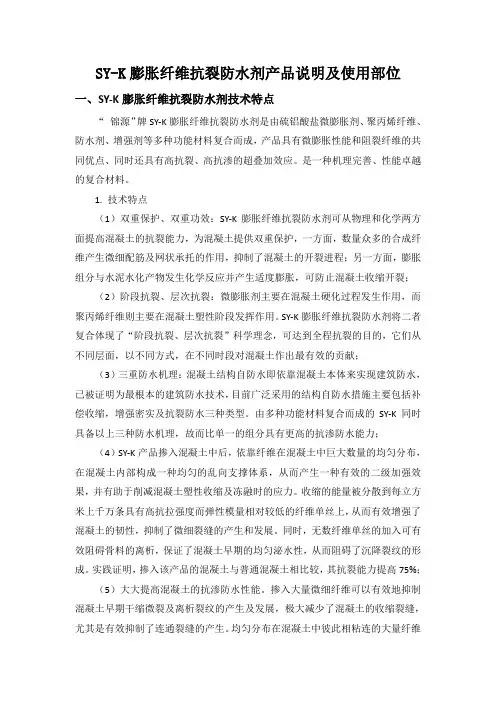

SY-K膨胀纤维抗裂防水剂产品说明及使用部位一、SY-K膨胀纤维抗裂防水剂技术特点“锦源”牌SY-K膨胀纤维抗裂防水剂是由硫铝酸盐微膨胀剂、聚丙烯纤维、防水剂、增强剂等多种功能材料复合而成，产品具有微膨胀性能和阻裂纤维的共同优点、同时还具有高抗裂、高抗渗的超叠加效应。

是一种机理完善、性能卓越的复合材料。

1. 技术特点（1）双重保护、双重功效：SY-K膨胀纤维抗裂防水剂可从物理和化学两方面提高混凝土的抗裂能力，为混凝土提供双重保护，一方面，数量众多的合成纤维产生微细配筋及网状承托的作用，抑制了混凝土的开裂进程；另一方面，膨胀组分与水泥水化产物发生化学反应并产生适度膨胀，可防止混凝土收缩开裂；（2）阶段抗裂、层次抗裂：微膨胀剂主要在混凝土硬化过程发生作用，而聚丙烯纤维则主要在混凝土塑性阶段发挥作用。

SY-K膨胀纤维抗裂防水剂将二者复合体现了“阶段抗裂、层次抗裂”科学理念，可达到全程抗裂的目的，它们从不同层面，以不同方式，在不同时段对混凝土作出最有效的贡献；（3）三重防水机理：混凝土结构自防水即依靠混凝土本体来实现建筑防水，已被证明为最根本的建筑防水技术，目前广泛采用的结构自防水措施主要包括补偿收缩，增强密实及抗裂防水三种类型。

由多种功能材料复合而成的SY-K同时具备以上三种防水机理，故而比单一的组分具有更高的抗渗防水能力；（4）SY-K产品掺入混凝土中后，依靠纤维在混凝土中巨大数量的均匀分布，在混凝土内部构成一种均匀的乱向支撑体系，从而产生一种有效的二级加强效果，并有助于削减混凝土塑性收缩及冻融时的应力。

收缩的能量被分散到每立方米上千万条具有高抗拉强度而弹性模量相对较低的纤维单丝上，从而有效增强了混凝土的韧性，抑制了微细裂缝的产生和发展。

同时，无数纤维单丝的加入可有效阻碍骨料的离析，保证了混凝土早期的均匀泌水性，从而阻碍了沉降裂纹的形成。

实践证明，掺入该产品的混凝土与普通混凝土相比较，其抗裂能力提高75%；（5）大大提高混凝土的抗渗防水性能。

SY-K膨胀纤维抗裂防水剂产品说明及使用部位一、SY-K膨胀纤维抗裂防水剂技术特点“锦源”牌SY-K膨胀纤维抗裂防水剂是由硫铝酸盐微膨胀剂、聚丙烯纤维、防水剂、增强剂等多种功能材料复合而成，产品具有微膨胀性能和阻裂纤维的共同优点、同时还具有高抗裂、高抗渗的超叠加效应。

是一种机理完善、性能卓越的复合材料。

1. 技术特点（1）双重保护、双重功效：SY-K膨胀纤维抗裂防水剂可从物理和化学两方面提高混凝土的抗裂能力，为混凝土提供双重保护，一方面，数量众多的合成纤维产生微细配筋及网状承托的作用，抑制了混凝土的开裂进程；另一方面，膨胀组分与水泥水化产物发生化学反应并产生适度膨胀，可防止混凝土收缩开裂；（2）阶段抗裂、层次抗裂：微膨胀剂主要在混凝土硬化过程发生作用，而聚丙烯纤维则主要在混凝土塑性阶段发挥作用。

SY-K膨胀纤维抗裂防水剂将二者复合体现了“阶段抗裂、层次抗裂”科学理念，可达到全程抗裂的目的，它们从不同层面，以不同方式，在不同时段对混凝土作出最有效的贡献；（3）三重防水机理：混凝土结构自防水即依靠混凝土本体来实现建筑防水，已被证明为最根本的建筑防水技术，目前广泛采用的结构自防水措施主要包括补偿收缩，增强密实及抗裂防水三种类型。

由多种功能材料复合而成的SY-K同时具备以上三种防水机理，故而比单一的组分具有更高的抗渗防水能力；（4）SY-K产品掺入混凝土中后，依靠纤维在混凝土中巨大数量的均匀分布，在混凝土内部构成一种均匀的乱向支撑体系，从而产生一种有效的二级加强效果，并有助于削减混凝土塑性收缩及冻融时的应力。

收缩的能量被分散到每立方米上千万条具有高抗拉强度而弹性模量相对较低的纤维单丝上，从而有效增强了混凝土的韧性，抑制了微细裂缝的产生和发展。

同时，无数纤维单丝的加入可有效阻碍骨料的离析，保证了混凝土早期的均匀泌水性，从而阻碍了沉降裂纹的形成。

实践证明，掺入该产品的混凝土与普通混凝土相比较，其抗裂能力提高75%；（5）大大提高混凝土的抗渗防水性能。

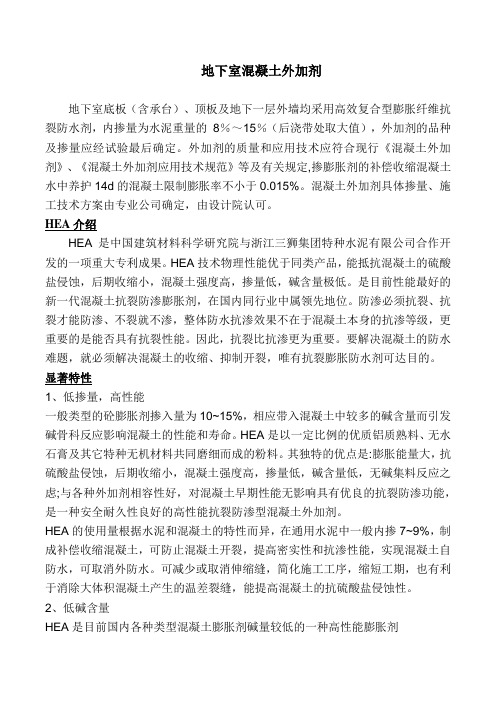

地下室混凝土外加剂地下室底板（含承台）、顶板及地下一层外墙均采用高效复合型膨胀纤维抗裂防水剂，内掺量为水泥重量的8％～15％（后浇带处取大值），外加剂的品种及掺量应经试验最后确定。

外加剂的质量和应用技术应符合现行《混凝土外加剂》、《混凝土外加剂应用技术规范》等及有关规定,掺膨胀剂的补偿收缩混凝土水中养护14d的混凝土限制膨胀率不小于0.015%。

混凝土外加剂具体掺量、施工技术方案由专业公司确定，由设计院认可。

HEA介绍HEA是中国建筑材料科学研究院与浙江三狮集团特种水泥有限公司合作开发的一项重大专利成果。

HEA技术物理性能优于同类产品，能抵抗混凝土的硫酸盐侵蚀，后期收缩小，混凝土强度高，掺量低，碱含量极低。

是目前性能最好的新一代混凝土抗裂防渗膨胀剂，在国内同行业中属领先地位。

防渗必须抗裂、抗裂才能防渗、不裂就不渗，整体防水抗渗效果不在于混凝土本身的抗渗等级，更重要的是能否具有抗裂性能。

因此，抗裂比抗渗更为重要。

要解决混凝土的防水难题，就必须解决混凝土的收缩、抑制开裂，唯有抗裂膨胀防水剂可达目的。

显著特性1、低掺量，高性能一般类型的砼膨胀剂掺入量为10~15%，相应带入混凝土中较多的碱含量而引发碱骨科反应影响混凝土的性能和寿命。

HEA是以一定比例的优质铝质熟料、无水石膏及其它特种无机材料共同磨细而成的粉料。

其独特的优点是:膨胀能量大，抗硫酸盐侵蚀，后期收缩小，混凝土强度高，掺量低，碱含量低，无碱集料反应之虑;与各种外加剂相容性好，对混凝土早期性能无影响具有优良的抗裂防渗功能，是一种安全耐久性良好的高性能抗裂防渗型混凝土外加剂。

HEA的使用量根据水泥和混凝土的特性而异，在通用水泥中一般内掺7~9%，制成补偿收缩混凝土，可防止混凝土开裂，提高密实性和抗渗性能，实现混凝土自防水，可取消外防水。

可减少或取消伸缩缝，简化施工工序，缩短工期，也有利于消除大体积混凝土产生的温差裂缝，能提高混凝土的抗硫酸盐侵蚀性。

纤维抗裂防水混凝土纤维抗裂防水混凝土是在防水混凝土中掺入一定量的纤维而组成的刚性复合材料。

国外早在20世纪70年代末即开始其应用技术的研究，至80年代，纤维混凝土就已大规模地应用。

近几年来，纤维混凝土在我国建筑防水领域的开发应用，是诸多混凝土改性技术中进展最大、效果最明显的应用技术之一。

纤维对混凝土的改性可分为低掺量和高掺量两种。

低掺量是指纤维掺量在0.05%~0.1%左右，可使混凝土在原有力学性能的情况下，减少其早期收缩裂缝50%~100%，从而有效地提高混凝土的抗裂性。

高掺量是指纤维掺量在0.5%以上，可以显著提高混凝土的各项力学性能。

纤维抗裂防水混凝土的防水机理：脆性大、抗拉强度低是混凝土材性所决定的，即使密实度高的混凝土也因干缩、温差、徐变等因素而产生微细裂缝，这些微裂缝存在于砂、石、水泥三相之间，以及微小的水泥颗粒之间。

这些微裂缝是在混凝土硬化过程中产生和发展的，而且是从小到大向最薄弱的部位定向发展。

因此，混凝土内部生成裂缝是不可避免的，这些裂缝交连，即便是微细裂缝的连通也会造成混凝土内部的渗水通道，形成渗漏隐患。

因此，在提高防水混凝土密实性的同时，也提高其抗裂性就至关重要了。

在研究和实践的基础上，人们发现，在混凝土中加入纤维可以有效地提高混凝土的抗裂性和其他机械力学性能。

由于纤维均匀地分布在混凝土拌合物中，与水泥砂浆紧密结合，可以改变微裂缝发展的方向、阻止微细裂缝的连通。

从宏观上讲，纤维分散了混凝土定向收缩的拉应力，从而达到抗裂效果。

1．钢纤维抗裂防水混凝土钢纤维抗裂防水混凝土是在防水混凝土拌合物中掺入钢纤维组合而成的复合材料。

我国于20世纪70年代即研制开发钢纤维混凝土，80年代开始用于工程实践。

1993年我国颁布施行了《钢纤维混凝土结构设计与施工规程》（CECS 38：93），推动了这项技术在工程中的广泛应用，近年来，建筑防水领域引入了该项施工技术。

钢纤维可分为铣屑型、剪切型及冷拔钢丝等几种类型。

浅谈膨胀纤维抗裂防水剂在大体积防水混凝土中的应用摘要：新形势下，随着我国城市建设的推进，各种超大、超长、超厚混凝土结构更加直观的呈现到了大家的视野当中。

在施工的过程中，膨胀剂或膨胀水泥配制的过程中，不仅是补偿收缩混凝土的建设需要，与此同时，也是解决混凝土材料裂渗问题的主要依据。

膨胀纤维抗裂防水剂掺入混凝土中即可体现较强的膨胀效应，进一步提高混凝土的密实性和防水性。

关键词:膨胀纤维抗裂防水剂;大体积防水混凝土;应用一、引言随着城市建设的高速发展，建筑行业得到了有效的发展，大体积基础及地下室墙体工程也开始逐渐的增加。

随着水泥产品性能的变化，社会对工程技术质量的需求也开始渐渐的提高[1]。

建筑工程大体积基础混凝土应用中，泵送混凝土技术使用较为广泛。

此时，只有在合理的统筹规划下，找到施工技术的关键，提高混凝土的密实度，最大限度保证工程的质量。

二、膨胀纤维抗裂防水剂在大体积防水混凝土中的应用（一）原材料本工程采用筏板基础，其中塔楼部分厚度超过1m,属于大体积混凝土，混凝土表面极易开裂，单纯的掺加膨胀剂无法满足现实的需要，需要满足最大化的技术需要。

在混凝土的配比中，引导使用SY-K膨胀纤维抗裂防水剂。

使用的水泥是P.Ⅱ42.5硅酸盐水泥。

使用的粉煤灰属于Ⅰ级粉煤灰。

矿粉，属于S95级矿粉[2]。

石子，属于5mm～25mm连续级配碎石，表观密度2630kg/m3。

中砂，细度模数2.4，普通中砂和水洗砂按1∶1的比例混掺。

聚羧酸系高性能减水剂，可降低混凝土用水量。

SY-K膨胀纤维抗裂防水剂，多种功能材料复合组建而成。

（二）配合比设计及试验此时，需要在《普通混凝土配合比设计规程》的基础上，使用C35 P8抗渗混凝土，按照一定的比例进行合理的统筹规划。

聚羧酸系高性能减水剂在控制比例的时候，需要保持水洗砂和普通中砂处于1比1的比例状态，最大限度提升混凝土的抗拉强度。

这个时候，就可以适度的加入一些SY-K膨胀纤维抗裂防水剂。

1范膨胀纤维抗裂防水剂围本标准规定了膨胀纤维抗裂防水剂的术语和定义、技术要求、试验方法、检验规则、标志、包装、运输与储存。

本标准适用于膨胀纤维抗裂防水剂。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，仅注日期的版本适用于本标准。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB8076混凝土外加剂GB/T1346水泥标准稠度用水量、凝结时间、安定性检测方法GB/T12573水泥取样方法GB/T50082普通混凝土长期性能和耐久性能试验方法标准GB/T21120水泥混凝土和砂浆用合成纤维GB/T17671水泥胶砂强度检验方法（ISO法）GB/T23439混凝土膨胀剂3术语和定义膨胀纤维抗裂防水剂：是一种掺入混凝土（砂浆）中能产生微膨胀，提高抗冲击性的复合阻裂纤维产品。

4技术要求4.1外观粉末状，纤维分散均匀，纤维不应有结块。

4.2纤维指标表1纤维指标指标指标值纤维性能断裂强度/MPa≥270初始模量/MPa≥30004.3综合性能表2综合性能指标指标值凝结时间初凝/min≥45终凝/min≤600抗压强度7d/Mpa≥22.5 28d/MPa≥42.55试验方法5.1外观质量在自然光线下进行目测及手感检验。

5.2纤维性能断裂强度和初始模量用单独纤维检测，按照GB/T21120中6.2条进行检验。

5.3凝结时间按照GB/T1346规定进行。

5.4抗压强度按照GB/T17671进行。

其中膨胀纤维抗裂防水剂试验掺量采用厂家推荐掺量。

6检验规则6.1取样及编号出厂前按同品种编号和取样，每一编号为一取样单位，出厂编号按生产能力规定：日产量超过200t 时，以不超过200t为一编号，不足200t时，应以不超过日产量为一编号。

每一编号为一取样单位，取样方法按GB/T12573进行，取样应具有代表性。

可连续取，也可从20个以上不同部位取等量样品，总量不小10kg。

硅质抗裂防水剂的简介硅质抗裂防水剂的简介本产品是一种绿色环保特种防水剂。

主要由高分子有机化合物与多种无机化合物经过一系列化学反映处理制成。

将其掺入混凝土或砂浆中形成一种特殊防水层。

其防水机理是在混凝土微孔中生成胶体，填充和堵塞孔隙，切断毛细管的连通，使混凝土内部的孔隙率密实度和抗渗性显著提高。

由于其成分中有两次反应活性成分，因而掺本剂的混凝土和砂浆时间越长，密实度越高，抗渗性能越好。

所以其性能优于传统的硅质防水材料，掺量也远远低于传统的硅质防水材料。

具有明显的提高强度、提高抗渗性和抗裂性能。

耐老化、寿命长性能优异，是理想、可靠的新一代混凝土、砂浆防水材料。

彻底实现了永久防水目的。

欣生JX抗裂硅质防水剂的性能与应用| [<<][>>]浙江金华市欣生沸石开发有限公司研制开发的欣生JX抗裂硅质防水剂系列产品，是一种耐久、环保型多性能的砂浆混凝土防水剂（外加剂）产品。

它是利用自行开采的优质超细丝光沸石的离子交换性、吸附性、催化性、热稳定性、耐酸耐碱性、抗辐射性等优异特性，运用科技手段对沸石矿物粉体进行表面活化、改型、改性工艺处理而成的产品，在砂浆混凝土中应用防渗抗裂、提高强度；无机耐久、绿色环保；施工简便、成本低廉，能有效地改善混凝土性能。

产品取得了国家、省级一系列的有关检验、产品鉴定、标准设计图集等证书。

目前已在国内15个省、市、区广泛应用。

一、产品的主要性能1、优异的工作性改善混凝土工作性主要体现为：减水率、含气量、凝结时间、坍落度保留值、和易性等性能指标。

经历次国家建材测试中心及有关机构测试结果表明，JX抗裂硅质防水剂都具有这些性能。

最近浙江省水科院试验室为了更进一步证明本产品在水工混凝土中的适用性，对JX －III（普通）产品专门做应用试验。

试验结果表明：内掺5%欣生JX－III（普通型）可以减少一定的用水量，同时增加混凝土3.5－4%含气量，有效改善混凝土粘聚性和保水性。

抗裂纤维和膨胀剂在混凝土中的作用如下：
抗裂纤维是一种在混凝土中添加的纤维，通常与钢筋搭配使用，它可以增强混凝土的抗拉性能和抗裂性能，从而提高混凝土的强度和耐久性。

而膨胀剂主要应用于制备膨胀纤维混凝土，是一种集抗裂与防渗为一体的新型混凝土。

这种混凝土采用膨胀纤维抗裂防水剂与其他材料一起拌制而成。

膨胀剂能产生适度的体积膨胀，补偿混凝土硬化过程中的收缩，减少混凝土开裂。

以上信息仅供参考，如果还有疑问，建议咨询相关人士或查阅书籍。

HEA膨胀剂
是一种塑性期膨胀与硬化期膨胀的双重效应，充分补偿混凝土收缩，小掺量且兼有膨胀、减
水、防渗、抗裂等复合功能的混凝土外加剂。

它按一定比例掺入混凝土或砂浆中, 可在限制
的条件下产生膨胀应力,从而起到补偿收缩,防止混凝土产生裂缝, 提高混凝土抗渗能力的
作用。

并可等量替代水泥，且对钢筋粘接力无任何不良影响,对钢筋无锈蚀作用。

材质：水泥聚合物产地：江苏功能：抗裂，防水，抗渗
规格：50KG/包品牌：宏达适用范围：各处民建，国家水利工程。
