开关导线选择表

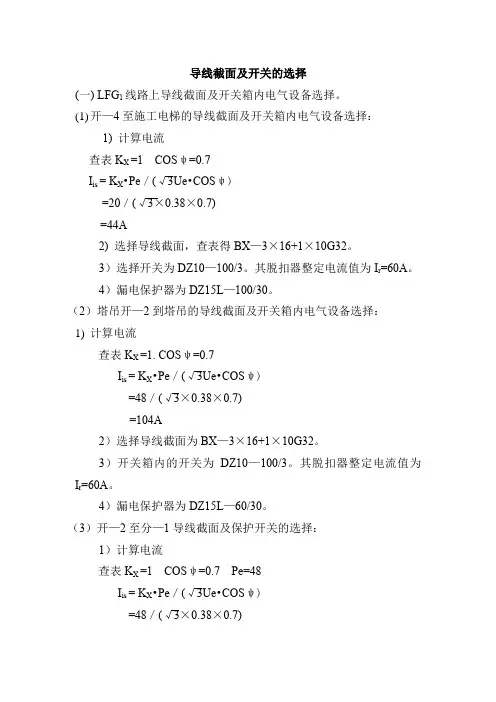

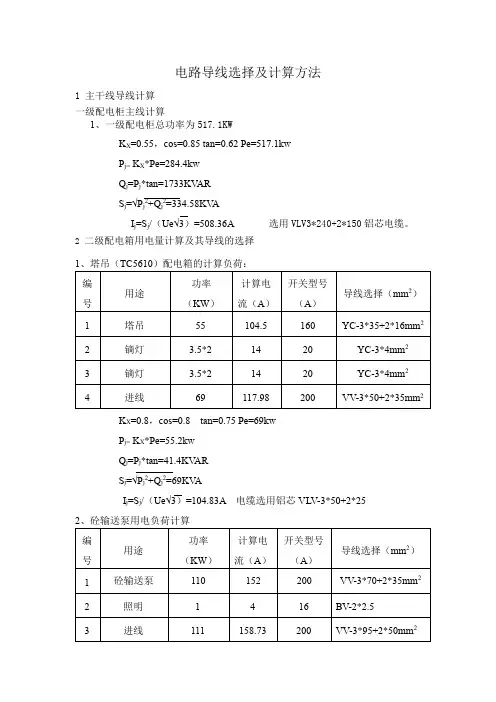

导线截面及开关的选择(一) LFG1线路上导线截面及开关箱内电气设备选择。

(1)开—4至施工电梯的导线截面及开关箱内电气设备选择：1) 计算电流查表K X =1 COSψ=0.7I is= K X•Pe／(√3Ue•COSψ)=20／(√3×0.38×0.7)=44A2) 选择导线截面，查表得BX—3×16+1×10G32。

3）选择开关为DZ10—100/3。

其脱扣器整定电流值为I r=60A。

4）漏电保护器为DZ15L—100/30。

（2）塔吊开—2到塔吊的导线截面及开关箱内电气设备选择：1)计算电流查表K X =1. COSψ=0.7I is= K X•Pe／(√3Ue•COSψ)=48／(√3×0.38×0.7)=104A2）选择导线截面为BX—3×16+1×10G32。

3）开关箱内的开关为DZ10—100/3。

其脱扣器整定电流值为I r=60A。

4）漏电保护器为DZ15L—60/30。

（3）开—2至分—1导线截面及保护开关的选择：1）计算电流查表K X =1 COSψ=0.7 Pe=48I is= K X•Pe／(√3Ue•COSψ)=48／(√3×0.38×0.7)2)择导线截面为BX—3×25+1×16G50。

3)择分—2中所对应的开关为DZ10—100/3。

其脱扣器整定电流值为I r=70A。

（4）开—4至分—1导线截面及保护开关的选择：1）计算电流K X =1. COSψ=0.7 Pe=20KWI is= K X•Pe／(√3Ue•COSψ)=20／(√3×0.38×0.7)=44A2）线截面为BX—3×25+1×16G50。

3）选择分—2中所对应的开关为DZ10—100/3。

其脱扣器整定电流值为I r=70A。

（5）分—1进线开关及导线截面的选择：1）计算电流K X =0.7 COSψ=0.8 Pe=20+48=68KWI is= K X•Pe／(√3Ue•COSψ)=0.7×68／(√3×0.38×0.8)=90A4)导线截面为BX—3×25+1×16G50。

导线规格1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米。

不常用的有：0.5、0.75、300、400、500平方毫米等。

2.5平的铜线=4平的铝线5×4=20A 再加上穿管20×0.8=16A的电也就是说选2.5平的铜线或4平的铝线，它们再穿管的境况下可带的16A的电流。

用5000w的电器该用几平方电线国标gb4706.1-1992/1998规定的电线负载电流值（部分）铜芯电线:铜芯线截面积允许长期电流2.5平方毫米(16A～25A) 4平方毫米(25A～32A) 6平方毫米(32A～40A)铝芯电线:铝芯线截面积允许长期电流2.5平方毫米(13A～20A) 4平方毫米(20A～25A) 6平方毫米(25A～32A)举例说明：1、每台计算机耗电约为200～300w(约1～1.5a)，那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。

2、大3匹空调耗电约为3000w(约14a)，那么1台空调就需要单独的一条2.5平方毫米的铜芯电线供电。

3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25a(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。

4、早期的住房(15年前)进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13a(即2800瓦)。

5、耗电量比较大的家用电器是：空调5a(1.2匹)，电热水器10a，微波炉4a，电饭煲4a，洗碗机8a，带烘干功能的洗衣机10a，电开水器4a在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。

在选用电线电缆时，一般要注意电线电缆型号、规格(导体截面)的选择。

⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性；例如，根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。

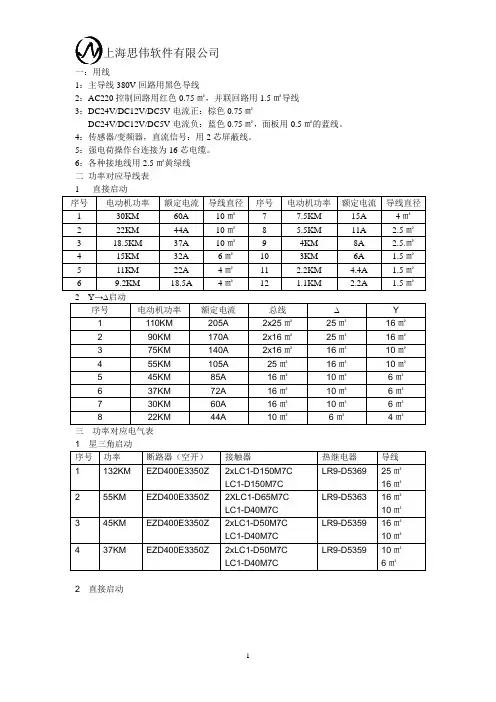

一：用线1：主导线380V回路用黑色导线2：AC220控制回路用红色0.75㎡，并联回路用1.5㎡导线3：DC24V/DC12V/DC5V电流正：棕色0.75㎡DC24V/DC12V/DC5V电流负：蓝色0.75㎡，面板用0.5㎡的蓝线。

4：传感器/变频器，直流信号：用2芯屏蔽线。

5：强电荷操作台连接为16芯电缆。

6：各种接地线用2.5㎡黄绿线二功率对应导线表1 直接启动序号电动机功率额定电流导线直径序号电动机功率额定电流导线直径1 30KM 60A 10㎡7 7.5KM 15A 4㎡2 22KM 44A 10㎡8 5.5KM 11A 2.5㎡3 18.5KM 37A 10㎡9 4KM 8A 2.5.㎡4 15KM 32A 6㎡10 3KM 6A 1.5㎡5 11KM 22A 4㎡11 2.2KM 4.4A 1.5㎡6 9.2KM 18.5A 4㎡12 1.1KM 2.2A 1.5㎡2 Y→∆启动序号电动机功率额定电流总线∆Y1 110KM 205A 2x25㎡25㎡16㎡2 90KM 170A 2x16㎡25㎡16㎡3 75KM 140A 2x16㎡16㎡10㎡4 55KM 105A 25㎡16㎡10㎡5 45KM 85A 16㎡10㎡6㎡6 37KM 72A 16㎡10㎡6㎡7 30KM 60A 16㎡10㎡6㎡8 22KM 44A 10㎡6㎡4㎡三功率对应电气表1 星三角启动序号功率断路器（空开）接触器热继电器导线1 132KM EZD400E3350Z 2xLC1-D150M7CLC1-D150M7C LR9-D5369 25㎡16㎡2 55KM EZD400E3350Z 2XLC1-D65M7CLC1-D40M7C LR9-D5363 16㎡10㎡3 45KM EZD400E3350Z 2xLC1-D50M7CLC1-D40M7C LR9-D5359 16㎡10㎡4 37KM EZD400E3350Z 2xLC1-D50M7CLC1-D40M7C LR9-D5359 10㎡6㎡2 直接启动序号功率断路器（空开）接触器导线1 18.5KM GV3-P40 LC1-D40MTC 10㎡2 15KM GV2-ME32C LC1-D32MTC 6㎡3 11KM GV2-ME22C LC1-D25MTC 4㎡4 7.5KM GV2-ME20C LC1-D28MTC 4㎡5 4KM GV2-ME14C LC1-D09MTC 2.5㎡6 2.2KM GV2-ME10C LC1-D09MTC 1.5㎡7 0.1KM GV2-ME08C LC1-D09MTC 1.5㎡(可并)8 0.75KM GV2-ME08C LC1-D09MTC 1.5㎡(可并)9 0.09 GV2-ME08C LC1-D09MTC 1.5㎡(可并)10 0.2 GV2-ME08C LC1-D09MTC 1.5㎡(可并)11 0.15 GV2-ME08C LC1-D09MTC 1.5㎡(可并)12 0.25 GV2-ME08C LC1-D09MTC 1.5㎡(可并) 公式：I=2P 低于一半的一半。

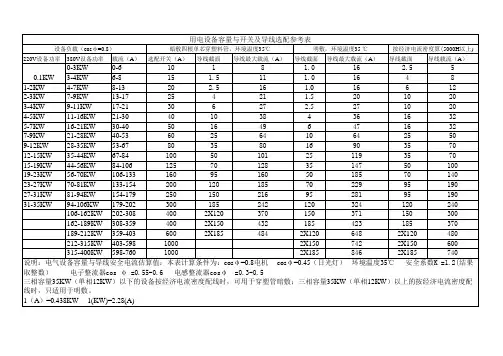

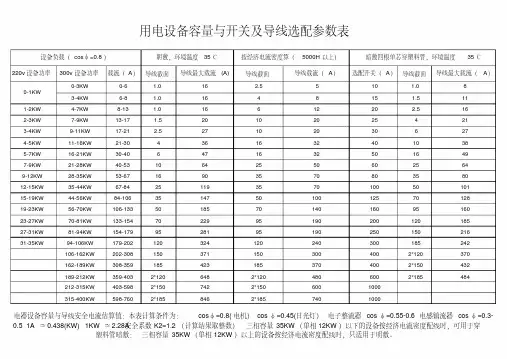

220v 设备功率300v 设备功率载流（A ）导线截面导线最大载流(A)导线截面导线载流（A ）选配开关（A ）导线截面导线最大载流（A ）0-3KW 0-6 1.016 2.5510 1.083-4KW 6-8 1.0164815 1.5111-2KW 4-7KW 8-13 1.01661220 2.5162-3KW 7-9KW 13-17 1.5201020254213-4KW 9-11KW 17-21 2.5271020306274-5KW 11-16KW 21-3043616324010385-7KW 16-21KW 30-4064716325016497-9KW 21-28KW 40-53106425506025649-12KW 28-35KW 53-671690357080358012-15KW 35-44KW 67-842511935701005010115-19KW 44-56KW 84-10635147501001257012819-23KW 56-70KW 106-13350185701401609516023-27KW 70-81KW 133-154702299519020012018527-31KW 81-94KW 154-179952819519025015021631-35KW94-106KW 179-202120324120240300185242106-162KW 202-3081503711503004002*120370162-189KW 308-3591854231853704002*150432189-212KW 359-4032*1206482*1204806002*185484212-315KW 403-5982*1507422*1506001000315-400KW598-7602*1858462*1857401000电器设备容量与导线安全电流估算值：本表计算条件为：cos φ=0.8(电机） cos φ=0.45(日光灯）电子整流器 cos φ=0.55-0.6 电感镇流器 cos φ=0.3-0.5 1A ≈0.438(KW) 1KW ≈2.28A 安全系数K2=1.2（计算结果取整数）三相容量35KW （单相12KW ）以下的设备按经济电流密度配线时，可用于穿塑料管暗敷：三相容量35KW （单相12KW ）以上的设备按经济电流密度配线时，只适用于明敷。

一、电缆、电线及开关配合选型表注1：截面表中，（）外为常用截面，（）内数字为大量电缆叠加时采用截面注2：400A以上采用单芯电缆或等截面电缆并联注3：照明采用4+1型，动力采用3+2型注4：电流互感器规格20，30，40，50，75，100，150，200，300，400，500，600，800，1000二、桥架、线槽规格桥架：宽度200，300，400，500，600，800，（1000）高度60，100，150 CT200×60线槽：50×50 100×50 150×50 150×75用于敷设电线及弱电线缆，不能用于敷设电力电缆三、 导线同穿管管径关系（ZR ）BV 2.5：2/φ16（15） 3～4/φ20 5～8/φ25NHBV 2.5：2～3/φ20 4～6/φ25 （NH ）BV 4 ：3/φ20 4～5/φ25 （NH ）BV 6 ：3/φ25 5/φ32 （NH ）BV 10：3/φ25 5/φ32 （NH ）BV 16：3/φ32（25） 5/φ40楼板内一般暗埋时最大管φ25，地下室顶板可适量放大。

KBG 最大φ40，超过40用SC 电缆只能用SC SC φ40（内径） PC 、KBG φ16（外径） 四、 灯具标注及线路敷设代号1、线路敷设WC （WE ）沿墙暗（明）敷；CC （CE ）沿顶板暗（明）敷 FC （FE ）沿地板暗（明）敷；CLC （CLE ）沿柱暗（明）敷 ACC 吊顶内敷设； CT 桥架内敷设 SR （MR ）线槽内敷设 2、灯具标注：注（1） FL －荧光灯、节能灯 IN －白炽灯、钨灯 Hg －汞灯 Na －钠灯 MH －金卤灯（2） W －墙上安装；P －管吊；ch －链吊；S （C ）－吸顶R －嵌入（吊顶）；HM －支座上安装五、 配电箱图例明挂暗装电柜（落地）电表箱 双电源切换箱）（）（2W m4.21FL 36210⨯⨯-。

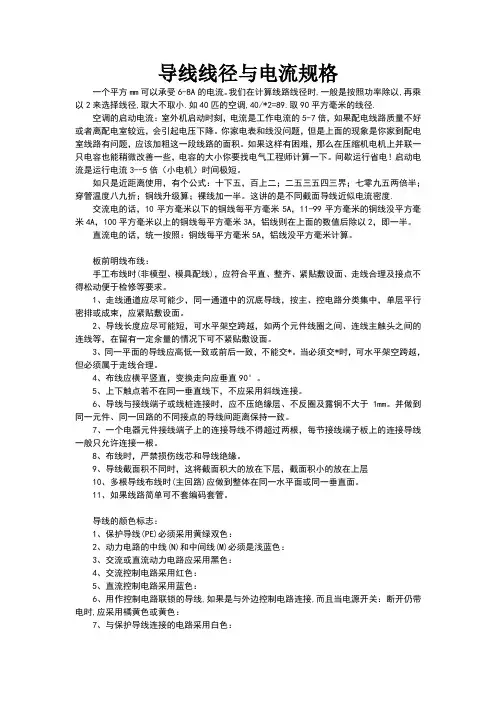

导线线径与电流规格一个平方mm可以承受6-8A的电流。

我们在计算线路线径时,一般是按照功率除以,再乘以2来选择线径,取大不取小.如40匹的空调,40/*2=89.取90平方毫米的线径.空调的启动电流：室外机启动时刻，电流是工作电流的5-7倍，如果配电线路质量不好或者离配电室较远，会引起电压下降。

你家电表和线没问题，但是上面的现象是你家到配电室线路有问题，应该加粗这一段线路的面积。

如果这样有困难，那么在压缩机电机上并联一只电容也能稍微改善一些，电容的大小你要找电气工程师计算一下。

间歇运行省电！启动电流是运行电流3--5倍（小电机）时间极短。

如只是近距离使用，有个公式：十下五，百上二；二五三五四三界；七零九五两倍半；穿管温度八九折；铜线升级算；裸线加一半。

这讲的是不同截面导线近似电流密度.交流电的话，10平方毫米以下的铜线每平方毫米5A，11-99平方毫米的铜线没平方毫米4A，100平方毫米以上的铜线每平方毫米3A，铝线则在上面的数值后除以2，即一半。

直流电的话，统一按照：铜线每平方毫米5A，铝线没平方毫米计算。

板前明线布线：手工布线时(非模型、模具配线)，应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。

1、走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类集中，单层平行密排或成束，应紧贴敷设面。

2、导线长度应尽可能短，可水平架空跨越，如两个元件线圈之间、连线主触头之间的连线等，在留有一定余量的情况下可不紧贴敷设面。

3、同一平面的导线应高低一致或前后一致，不能交*。

当必须交*时，可水平架空跨越，但必须属于走线合理。

4、布线应横平竖直，变换走向应垂直90°。

5、上下触点若不在同一垂直线下，不应采用斜线连接。

6、导线与接线端子或线桩连接时，应不压绝缘层、不反圈及露铜不大于1mm。

并做到同一元件、同一回路的不同接点的导线间距离保持一致。

7、一个电器元件接线端子上的连接导线不得超过两根，每节接线端子板上的连接导线一般只允许连接一根。

1、 的金属导管，采用管壁厚 2.0mm 的钢导管。

2、 明敷或暗敷于干燥场所的金属导管，宜采用管壁厚度不小于1.5mm 的电线管。

3、 壁厚参考《住宅小区通信配套设施建设标准》 注：住宅内用电设备的功率因数按0.9计算。

2、在人员密集的公共建筑物中应采用无卤低烟阻燃产品。

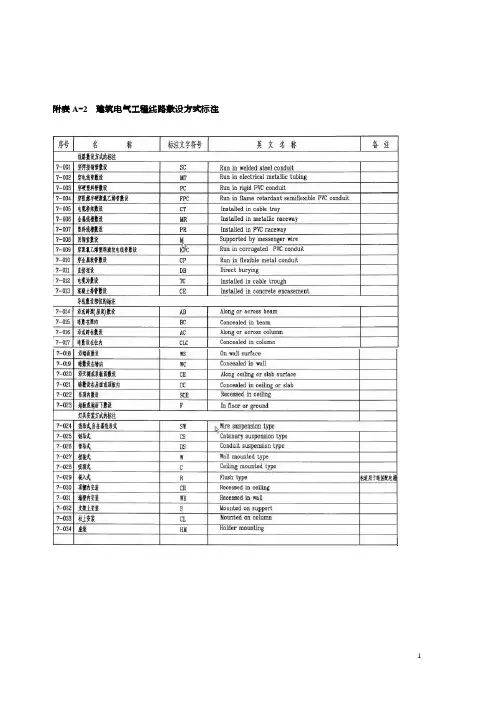

WDZB-BYJ （YJY ）塑壳壳架等级:ABB：160，250，320，400，630，800，1000，1250，1600施耐德：80，100，160，250，400，630，800，1000，1250，1600功率计算：小店面用电：100~120W/m2商场空调功率：50W/m2中央空调：40 W/m2三相电能表的电流规格;常用有1.5(6)A 此规格均使用互感器接入5(30)A 10(60)A 20(80)A 30(100)A单相: 1.5(6)A 2.5(10)A 5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限 20(100)A(极少用到)电流互感器规格10/5 15/5 25/5 30/5 40/5 50/5 60/5 75/5 100/5 150/5 200/5 250/5 300/5 400/5 500/5 600/5 750/5 800/5 1000/5 1200/5 1500/5 2000/5火灾报警联动系统中，线型选择可以参考以下标准：信号总线L1、L2采用：ZR-RVS-2×1.0mm2-1.5mm2；电源总线V、G采用：ZR-BV-2×1.5mm2-2.5mm2；多线盘联动线采用：NH-KVV-5×1.0mm2-1.5mm2；消防广播线采用：ZR-RVS-2×1.0mm2-1.5mm2；消防电话线采用：ZR-RVVP-2×1.0mm2-1.5mm2 常见民用建筑的照度标准（lx）管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC。

一次线几平方与开关匹配标准表空开及电线对应功率选型：1.5平方线配10A的开关，2.5平方线配16A或20A的开关，4平方线配25A-32A的开关，6平方线配32A-40A至的开关，10平方线配63A的开关，16平方线配80A的开关。

一般小型空气开关规格主要以额定电流区分6A，10A，16A，20A，25A，32A，40A，50A63A，80A，100A等。

为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……空开选择要看你使用电器的功率而定的。

瓦特-除以-电压=电流空开的选择是额定电流的1.25~1.5倍左右计算，所以电流乘以1.5=空开A 数的大小（取相近A数型号的空开）。

一般家用空开也就6A,10A,16A,20A,25A,32A,40A,50A,63A,但家里没有什么特别大功率的用电设备的话，不建议用超过40A的空开；插座的话10A：满足家庭内普通电器用电限额。

16A：满足家庭内空调或其它大功率电器3P以下空调用16A足够。

（另外三相立式空调。

3P,4P,5P分别需要25A,25A,32A的插座，这个估计你用不到）选择导线的三个原则：1．近距离和小负荷按发热条件选择导线截面（安全载流量），用导线的发热条件控制电流，截面积越小，散热越好，单位面积内通过的电流越大。

2．远距离和中等负荷在安全载流量的基础上，按电压损失条件选择导线截面，远距离和中负荷仅仅不发热是不够的，还要考虑电压损失，要保证到负荷点的电压在合格范围，电器设备才能正常工作。

3．大负荷在安全载流量和电压降合格的基础上，按选择，就是还要考虑电能损失，电能损失和资金投入要在最合理范围。

导线的安全载流量：为了保证导线长时间连续运行所允许的电流密度称安全载流量。

一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。

安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。

额定电流在100A（含100A）以下的断路器，铜排和铜导线用量相同的情况下，建议选择铜导线。

刀开关连接铜排选择参照表
照表
压电容柜 熔开关连 铜排选择 低 刀 接 参
低压电容柜电容器支路铜线选择参照表
1、以上断路器的母排选用规格适用于馈电柜；
2、进线柜的母排选用结合断路器触头宽度，规格不小于水平母线且载流量不小于水平母线；
3、以上断路器的选型为抽出式水平接线，选用其它断路器时，铜排另行选择；
4、对于ABB与施耐德产品，额定电流默认为框架电流，如果额定电流与框架电流不相等时，要根据实际额定电流选择铜排。

5、母排规格均为铜排，如为铝排时另行选择
1. 接触器选一个是线圈压等级，另一是触头容量。

般选择两倍电机额定电
2. 断路器选倍额定电流
择
电
个
的流。

择〜
3.热继电器选择可调电流整定在倍额定电流
4. 导线如果用铜线按每平方Mh载流3~4A根据电流选择导线。

5. 有一个经验公式：l=2P，就是380V的交流电机额定电流约等于两倍额定功率。

电动机的开关导线如何选择电动机开关导线选择时瞬动、短延时（如果有就需要考虑）、长延时都要考虑。

其中长延时和瞬时作为两个点是比较容易确定和校验的，但起动是一个过程，严谨的话需要对比起动曲线和开关的脱扣曲线。

下面先列出规范基本要求。

GB 50054—2011的6.3.3条中过负荷保护电器的动作特性，应符合前述式（1）与式（2）的要求。

GB 50055—2011的2.3条中低压电动机保护正文及条文说明如下：1）交流电动机应装设短路保护和接地故障的保护。

2）交流电动机的保护除应符合第1）条的规定外，尚应根据电动机的用途分别装设过负荷保护、断相保护、低电压保护以及同步电动机的失步保护。

3）每台交流电动机应分别装设相间短路保护，但符合下列条件之一时，数台交流电动机可共用一套短路保护电器：①总计算电流不超过20A，且允许无选择切断时。

②根据工艺要求，必须同时起停的一组电动机，不同时切断将危及人身设备安全时。

4）交流电动机的短路保护器件宜采用熔断器或低压断路器的瞬动过电流脱扣器，也可采用带瞬动元件的过电流继电器。

保护器件的装设应符合下列规定：①短路保护兼作接地故障的保护时，应在每个不接地的相线上装设。

②仅作相间短路保护时，熔断器应在每个不接地的相线上装设，过电流脱扣器或继电器应至少在两相上装设。

③当只在两相上装设时，在有直接电气联系的同一网络中，保护器件应装设在相同的两相上。

5）当交流电动机正常运行、正常起动或自起动时，短路保护器件不应误动作。

短路保护器件的选择应符合下列规定：①正确选用保护电器的使用类别。

②熔断体的额定电流应大于电动机的额定电流，且其安秒特性曲线计及偏差后应略高于电动机起动电流时间特性曲线。

当电动机频繁起动和制动时，熔断体的额定电流应加大1级或2级。

③瞬动过电流脱扣器或过电流继电器瞬动元件的整定电流应取电动机起动电流周期分量最大有效值的2~ 2.5倍。

④当采用短延时过电流脱扣器作保护时，短延时脱扣器整定电流宜躲过起动电流周期分量最大有效值，延时不宜小于0.1s。
