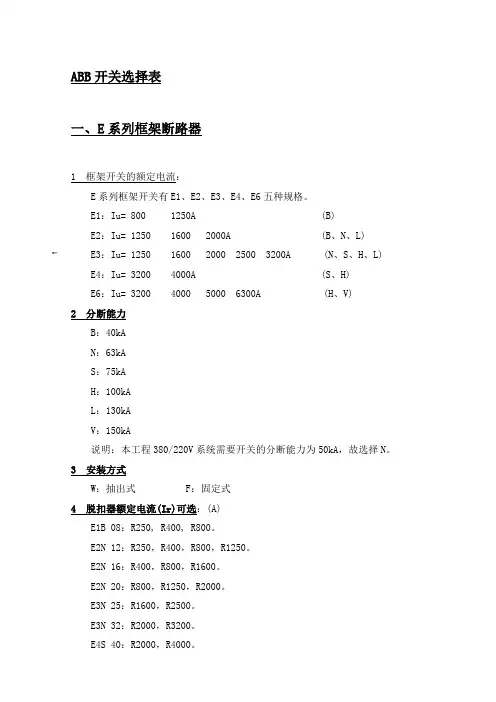

2F-ABB馈线开关选择表(20110131初版)

1 ABB开关选择表一、E系列框架断路器1 框架开关的额定电流：E系列框架开关有E1、E2、E3、E4、E6五种规格。

E1：Iu= 800 1250A (B)E2：Iu= 1250 1600 2000A (B、N、L)E3：Iu= 1250 1600 2000 2500 3200A (N、S、H、L) E4：Iu= 3200 4000A (S、H)E6：Iu= 3200 4000 5000 6300A (H、V)2 分断能力B：40kAN：63kAS：75kAH：100kAL：130kAV：150kA说明：本工程380/220V系统需要开关的分断能力为50kA，故选择N。

3 安装方式W：抽出式 F：固定式4 脱扣器额定电流(Ir)可选：(A)E1B 08：R250, R400, R800。

E2N 12：R250，R400，R800，R1250。

E2N 16：R400，R800，R1600。

E2N 20：R800，R1250，R2000。

E3N 25：R1600，R2500。

E3N 32：R2000，R3200。

E4S 40：R2000，R4000。

2 5 微处理器保护脱扣器功能：1) PR111/P-LI：拨码式两段保护PR111/P-LSI：拨码式，三段保护PR111/P-LSIG：拨码式，四段保护其中：L、I为可调。

2) PR112/P/LSI：数显式，三段保护PR112/P-LSIG：数显式，四段保护3) PR112/PO/LSI：数显式，三段保护，带对话、遥控、通讯系统PR112/PO/LSIG：数显式，三段保护，带对话、遥控、通讯系统6 微处理器保护脱扣器整定范围：对于PR111/P保护脱扣器：过载长延时整定(L)：(0.4、0.5、0.6、0.7、0.8、0.9、0.95、1.0)In级差为0.1。

短路短延时整定(S)：(OFF，1、2、3、4、6、8、10)In短路瞬时整定(I)：(OFF，1.5、2、4、6、8、10)In对于PR112/P、PR112、PD保护脱扣器：过载长延时整定(L)：(0.4……1.0)In 级差为0.01。

ABB 建筑电器元件选用说明
1）前页仅为常用的建筑电器元件，供用户优先选用。

2）ABB 公司能提供种类繁多的建筑电器元件和配件，可满足用户各类电气安装要求。

3）若需以下产品请与 ABB 公司各地的办事处联系：
A）不同短路分断能力的微型断路器，可达 50kA/400V。

或限流能力高达100kA 的限流器件。

B）额定电流高于 63A 的微型断路器，可达125A。

C）为微型断路器配套的各类附件，如封闭型母线，辅助接点，报警接点，侧板，盖板，锁扣，欠压脱扣机构等。

D）各种漏电保护器件或漏电保护断路器，额定电流可高于 63A，或有选择性保护功能，或能满足脉动型漏电保护的需要。

E）微型熔断器式开关。

F）各类时间继电器或计时器，钟表型或电子数字型。

G）各类电压表，电流表等。

H）各类指示灯，按钮等。

I )微型接触器和热继电器。

J）微型变压器，控制继电器。

K）避雷器，浪涌电压吸收器。

L）各类控制开关。

M）各类电压、电流继电器和变送器。

N）各类小型配电箱，铁制或工程塑料制，户内或户外型，墙挂或埋入式，供照明或动力配电之用。

N）SMISSLINE 柔性集成母线与元件组合系统。

O）ABB i-bus EIB （欧州安装总线系统）。

5 - 2。

ABB分销商培训教材技术部分内容简介1产品选用基本技术参数2常用产品选用注意事项3产品大全及分类1元件选用基本技术参数本章节列出的是选用每种元件必须的基本技术参数，具体参数选择请参阅《ABB 低压电器元件选用手册》及相关样本。

断路器 1.1 1-7Emax空气断路器 1.1.1•框架•框架电流•分断能力•额定电流•脱扣器•极数•安装方式•附件控制电压例如:E1 B 12 PR111/P-LI R1250 3P WHR框架分断能力框架电流脱扣器额定电流极数安装方式技术参数代号解释框架: E1 E1 Iu = 800~1250AE1 Iu = 800~1250AE2 Iu = 1250~2000AE3 Iu = 1250~3200AE4 Iu = 3200~4000AE6 Iu = 3200~6300A分断能力： B B: 40kAB: 40kAN: 65kAS: 75kAH: 100kAV: 150KAL: 130KA框架电流：12 1250A（E1，1250A--E6，6300A）脱扣器：PR111/P-LI PR111/P-LI PR111脱扣器，二段保护PR111/P-LI PR111脱扣器，二段保护PR111/P-LSI PR111脱扣器，三段保护PR111/P-LSIG PR111脱扣器，四段保护PR112/P-LSI PR112脱扣器，三段保护PR112/P-LSIG PR112脱扣器，四段保护PR112/PD-LSI PR112脱扣器，三段保护带对话单元PR112/PD-LSIG PR112脱扣器，四段保护带对话单元PR113/P-LSIG PR113脱扣器，四段保护PR113/PD-LSIG PR113脱扣器，四段保护带对话单元额定电流：R1250 1250A（E1，250A--E6，6300A）极数: 3P 3极（3或4极可选）安装方式：WHR W：抽出式（W：抽出式F：固定式）HR：水平后接线HR 水平后接线VR 垂直后接线F 延伸接线FL 端面接线（固定式无）附件控制电压：需要注明控制电压附件---YO，YC，YU，MIsomax塑壳断路器 1.1.2 •框架•框架电流•额定电流•分断能力•脱扣器（TM热敏电磁脱扣器型无须提供）•极数•安装方式•附件控制电压例如:TM热敏电磁脱扣器型：S2 S – 160 / R125 3P FFC框架分断能力框架电流额定电流极数安装方式技术参数代号解释框架: S2 S2S1 I=125S2 I=160S3 I=160,250S5 I=400,630S6 I=630,800分断能力：S SS1: B / N KA数值请查样本S2: B / N / S KA数值请查样本S3: N / H / L KA数值请查样本S5: N / H / L * KA数值请查样本S6: N / S / H / L KA数值请查样本框架电流：160A 参阅框架额定电流：R125 125AS1-125, 10A----S6-800, 800A极数：3P 3极（3或4极可选）安装方式：FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用)W: 抽出式(S1/S2不适用)FC: 铜电缆前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M框架 分断能力 框架电流 脱扣器 额定电流 极数 安装方式微处理器脱扣器型：S4 N – 250 / In125 LSIG 3P FFC技术参数 代号 解释框架:S4S4 I=160,250 S4 I=160,250 S5 I=400,630 S6 I=630,800 S7 I=1250,1600S8 I=2000, 2500, 3200分断能力： N NS4: N / H / L KA 数值请查样本 S5: N / H / L KA 数值请查样本 S6: N / S / H / L KA 数值请查样本 S7: S / H / L KA 数值请查样本 S8: H / V （新品）KA 数值请查样本框架电流： 250 参阅框架 额定电流： R125 125AS4-160, 100A----S6-800, 3200A脱扣器： LSIG LSIG: 长延迟＋短延迟＋瞬动＋接地故障I: 短路瞬动 LI: 长延迟＋瞬动LSI: 长延迟＋短延迟＋瞬动LSIG: 长延迟＋短延迟＋瞬动＋接地故障 LRIU: 长延迟+堵转+瞬动+断相或相不平衡( PR010/K,PR212/D,PR212/T 参见样本 )极数： 3P 3极（3或4极可选）安装方式： FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用) W: 抽出式(S1/S2不适用)FC: 铜电缆前接线 F: 前接线 EF: 加长前接线 ES: 加长扩展前接线 FC: 铜电缆前接线 R: 螺纹后接线 RC: 铜/铝后接线 附件控制电压： 需要注明控制电压附件---YO ，YC ，YU ，MIsomax塑壳断路器限流型 1.1.3 •框架•框架电流•额定电流•分断能力•极数•安装方式附件控制电压例如:技术参数代号解释S3 X - 125 / R80 3P FEF框架分断能力框架电流额定电流极数安装方式框架: S3 S3S2 I=1~100 分档S3 I=125,200S4 I=250S6 I=400,630分断能力：X XS2X分断能力70KA； S3X，S4X，S6X分断能力200KA框架电流：125 参阅框架额定电流：R80 80AS2X-80: 1~80(19档), 3P,单磁 (参见样本)S2X-100:1~100(16档), 3P, 参见样本S3X-125: 32,50,80,100,125S3X-200: 125,160,200S4X-250: 100,160,250S6X-400: 320,400S6X-630: 630极数：3P 3极（3或4极可选）安装方式：FEF F: 固定式F: 固定式P: 插入式(S6)W: 抽出式(S1/S2不适用)EF: 加长前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M一体化剩余电流断路器 1.1.4•框架•框架电流•额定电流•极数•安装方式•排列•附件控制电压例如:S2 N – 160 / R125 4P FFC +RC212/ 2V框架分断能力框架电流额定电流极数安装方式脱扣器技术参数代号解释框架、分断能力、框架电流：S2N-160只有两种S2N-160，S3N-250额定电流：R80 80AS2-160: 12.5,16,20,25,32,40,50,63,80,100,125,160S3-250: 32,40,50,63,80,100,125,160,200,250S3及以下磁脱扣固定为10倍,非标可有5倍或单磁. 极数：4P 4P安装方式：FFC F: 固定式F: 固定式FC: 铜电缆前接线F: 前接线（S3N）FC: 铜电缆前接线（S2N）排列：V V：垂直安装V：垂直安装，H：水平安装附件控制电压：需要注明控制电压附件---YO，YC，YU，M切换回路数回路数额定电流额定电流 安装方式 电源自动切换装置1.1.5DPT• 切换回路数 • 额定电流例如:DPT / SE1600技术参数代号 解释 切换回路数： SESE 双电源切换，TE 三电源切换 额定电流：1600 1600A 主回路电流Isomax 低压塑壳断路器配合剩余电流保护继电器1.1.6RC212• 框架电流• 安装方式例如:RC212 / 2 / 垂直安装技术参数 代号解释额定电流： 2（代码） 配S2-160/4P: 选 2 配S2-160/4P: 选 2 配S3-250/4P: 选 3 安装方式： 垂直安装 垂直安装与断路器叠装: 垂直安装 与断路器并装: 水平安装RCD• 剩余动作电流例如:剩余动作电流互感器内径主回路电流极数辅助触头数量控制电压RCD 0.03技术参数代号解释剩余动作电流: 0.03 30 mA剩余动作电流：0.03 - 0.1 - 0.3 -0.4 - 1A剩余电流保护继电器 1.1.7 RCQ•互感器内径例如:RCQ Ф110技术参数代号解释互感器内径: 110mm Φ110 mmΦ60 mm互感器内径Φ110 mm互感器内径工控产品及接线附件 1.2 1-3接触器系列 1.2.1接触器 1.2.1a •主回路电流•控制电压（交、直流）•极数•辅助触头数量例如:A30 – 30 - 10 控制电压ac220V技术参数代号解释主回路电流: 30 30A极数: 30 3常开前一位代表常开，后一位代表常闭，数字为数量辅助触头数量10 一常开前一位代表常开，后一位代表常闭，数字为数量控制电压（交、直流）ac220V 交流220VTA热过载继电器 1.2.1b •热脱扣电流•轻重载（450以上）例如:T450 DU 400主回路电流轻重载脱扣电流技术参数代号解释主回路电流: 450 450A轻重载：DU DU普通DU普通SU重载中间继电器 1.2.1c •触点数、主触点组合方式（常开、常闭）•控制电压、交、直流操作例如:N 63 E 控制电压ac220V触点数、主触点组合方式控制电压、交、直流操作技术参数代号解释触点数、主触点组合方式：63 6常开，3常闭前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V额定电流触点数、主触点组合方式控制电压、交、直流操作框架电流和分断能力额定电流ESB接触器 1.2.1d •额定电流•主触点组合方式（常开、常闭）•控制电压、交、直流操作•灯具应用请参阅样本例如:ESB 63 - 31 控制电压ac220V技术参数代号解释额定电流：63 63A20 对AC1/AC7a负载24 对AC1/AC7a负载40 对AC1/AC7a负载63 对AC1/AC7a负载触点数、主触点组合方式：31 6常开，3常闭ESB20: 可选: 20, 02, 11ESB24: 可选: 40, 04, 22, 31, 13ESB40: 可选: 40ESB63: 可选: 40前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V灯具应用：请参阅样本电动机起动器 1.2.2 •框架电流和分断能力•热脱扣电流例如:MS 325 - 20框架电流和分断能力：325 MS325 50KA，0.1-25AMS325 50KA，0.1-25AMS450 50kA，16~50AMS451 50KA，16~50AMS495 50KA，40~100AMS496 100KA，40~100AMS497 100KA，16~100A额定电流20 20APSS、PST、PSTB软启动器 1.2.3 •电机额定电流（结合功率考虑）•负载类型（重、轻载）•控制电源电压例如:PSS - 18/30电机额定电流技术参数代号解释电机额定电流：18/30 18A外接法/30A内接法（PSS）负载类型（重、轻载）：参阅样本控制电源电压：参阅样本开关及熔断器设备 1.3 1-3开关熔断器组 1.3.1 OS、OESA•额定电流•极数例如:OESA 250 D3PL 3P额定工作电流极数额定工作电流：250 250A极数：3P 3极负荷开关/隔离开关 1.3.2 OT、OETL•额定电流•极数例如:OETL 250 K3 3P额定工作电流极数技术参数代号解释额定工作电流：250 250A极数：3P 3极Easyline熔断丝切换隔离开关 1.3.3 XLP三极•额定电流例如：XLP 00额定电流技术参数代号解释额定电流：00 160A按照样本根据电流选择型号线路保护装置 1.4极数脱扣特性额定电流极数脱扣特性额定电流数量剩余电流动作电流微型断路器 1.4.1 •额定电流•极数（最后位数字为可选项，1为1极，2为2极…依此类推，例如S261）•分断能力•脱扣特性（B、C、D、K等）例如:S 261 – C 20技术参数代号解释极数: 261 1极最后位数字为可选项，1为1极，2为2极…依此类推脱扣特性： C CB、C、D、K、Z根据样本，由不同系列不同电流而不同额定电流：20 20A根据样本，由不同系列有不同电流范围过电流保护电磁式剩余电流动作断路器 1.4.2DS250S•额定电流•极数(最后位数字为可选项，1为1极，2为2极…依此类推，例如DS252) •分断能力•脱扣特性（B、C）•剩余电流动作电流例如:DS253S-C 40 / 0.03技术参数代号解释极数：DS253 3极极数脱扣特性额定电流数量剩余电流动作电流最后位数字为可选项，2为2极…依此类推（无1极）脱扣特性： C CB、C两种额定电流：40 40A根据样本，由不同系列有不同电流范围剩余电流动作电流：0.03 30mADS9•额定电流•极数(最后位数字为可选项，1为1极，2为2极。

低压产品目 录页1.断路器空气断路器 - Emax 空气断路器 - New Emax 空气断路器 - Megamax 塑壳断路器 - Isomax 漏电保护组件/漏电保护继电器 塑壳断路器 - Tmax 双电源自动切换装置 - DPT 配电智能化元件 - IPD 2.工控产品软起动器接触器建筑用接触器 - ESB (导轨安装)手动电机起动器 - MS 系列短路保护电器和接触器及热继电器的配合电机控制/保护器件指示装置接线端子3.开关及熔断器组开关熔断器组 - OS/OESA (32…800A)负荷开关 - OT/OETL (16…3150A)熔丝开关 - Easyline/Fastline 4.终端配电保护建筑电器元件电涌保护器 - OVR 5.箱体终端配电箱 - ACM/ACP/ACF 系列三相配电箱 - SDB 系列动力配电箱 - MDS 系列6.电网质量产品无功补偿控制器件有源谐波滤波器7.断路器保护配合表断路器保护配合表因产品技术不断改进，所有数据应以本公司最新确认为准。

ABB 公司对本手册的接受或使用无任何商业承诺或保证，由使用者根据具体应用考虑本手册的适应性。

0/1ABB 低压电器元件选用手册1234567...................................................................................... 1/1-3.............................................................................. 1/4-7................................................................................ 1/8-9................................................................................ 1/10-15........................................................................ 1/16.................................................................................. 1/17-20............................................................................ 1/21............................................................................... 1/22-23..................................................................................................... 2/1-7........................................................................................................... 2/8........................................................................ 2/9......................................................................... 2/10-12.......................................................... 2/13................................................................................... 2/14-22................................................................................................. 2/23-24................................................................................................. 2/25-26............................................................. 3/1................................................................ 3/2-3........................................................................ 3/4-5............................................................................................. 4/1-13........................................................................................ 4/14..................................................................... 5/1................................................................................. 5/2-3................................................................................. 5/4-5........................................................................................ 6/1-4.............................................................................................. 6/5........................................................................................ 7/1-5。

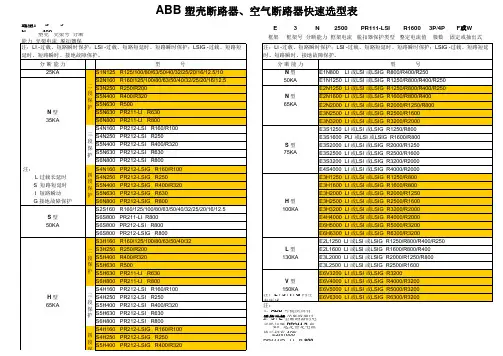

选型： S 5 N 400 PR212-LSI R400 3P/4P F 或W
塑壳 壳架号 分断能力 壳架电流 脱扣器保护类型 整定电流值 极数 固定或抽出式
1. ABB 可提供具有 通信功能 的断路器以及其它更多功能的断路器，详情见样本。

2. S / E 型断路器的电子脱扣器 PR211/2 和 PR111 的脱扣值 L / S / I / G 多档可调； 如：选定整定电流值后仍有 40% -- 100% 的电流调整范围； 例如选型为：
E2N1600 PR111/P - LI R 800 4P W 则此断路器可在 320A -- 800A 间调节；
E 3 N 2500 PR111-LSI R1600 3P/4P
F 或W
框架 框架号 分断能力 框架电流 脱扣器保护类型 整定电流值 极数 固定或抽出式ABB 塑壳断路器、空气断路器快速选型表
注：ABB可提供分断能力达200KA及壳架电流达3200A的塑壳断路器；。

1 ABB开关选择表一、E系列框架断路器1 框架开关的额定电流：E系列框架开关有E1、E2、E3、E4、E6五种规格。

E1：Iu= 800 1250A (B)E2：Iu= 1250 1600 2000A (B、N、L)E3：Iu= 1250 1600 2000 2500 3200A (N、S、H、L) E4：Iu= 3200 4000A (S、H)E6：Iu= 3200 4000 5000 6300A (H、V)2 分断能力B：40kAN：63kAS：75kAH：100kAL：130kAV：150kA说明：本工程380/220V系统需要开关的分断能力为50kA，故选择N。

3 安装方式W：抽出式 F：固定式4 脱扣器额定电流(Ir)可选：(A)E1B 08：R250, R400, R800。

E2N 12：R250，R400，R800，R1250。

E2N 16：R400，R800，R1600。

E2N 20：R800，R1250，R2000。

E3N 25：R1600，R2500。

E3N 32：R2000，R3200。

E4S 40：R2000，R4000。

2 5 微处理器保护脱扣器功能：1) PR111/P-LI：拨码式两段保护PR111/P-LSI：拨码式，三段保护PR111/P-LSIG：拨码式，四段保护其中：L、I为可调。

2) PR112/P/LSI：数显式，三段保护PR112/P-LSIG：数显式，四段保护3) PR112/PO/LSI：数显式，三段保护，带对话、遥控、通讯系统PR112/PO/LSIG：数显式，三段保护，带对话、遥控、通讯系统6 微处理器保护脱扣器整定范围：对于PR111/P保护脱扣器：过载长延时整定(L)：(0.4、0.5、0.6、0.7、0.8、0.9、0.95、1.0)In级差为0.1。

短路短延时整定(S)：(OFF，1、2、3、4、6、8、10)In短路瞬时整定(I)：(OFF，1.5、2、4、6、8、10)In对于PR112/P、PR112、PD保护脱扣器：过载长延时整定(L)：(0.4……1.0)In 级差为0.01。

ABB开关电气技术应用24. MCCB: S系列塑壳断路器4.1. S1－S7可以提供那些安装方式，·固定式S1－S7，在型号中用F表示。

·插入式S1－S5 400，在型号中用P表示。

·抽出式S3－S7，在型号中用W表示。

·其中插入式和抽出式分为本体和底座两部分，这两部分必须分别定购。

·固定式的S断路器可以通过ABB提供的插入式或抽出式转换套件，改装成插入式或抽出式的产品。

4.2. S系列断路器可以提供那些常用的接线方式。

·前接线端子，在型号中用F表示。

·加长前接线端子，在型号中用EF表示。

·电缆前接线端子，在型号中用FC表示。

·螺栓后接线端子，在型号中用R表示。

·后水平汇流排接线端子，在型号中用HR表示。

（只有插入式和抽出式提供）·后垂直汇流排接线端子，在型号中用VR表示。

（只有插入式和抽出式提供）·前接线的S断路器可以通过ABB提供的接线端子转换套件，改装成其他接线方式的产品。

4.3. S系列塑壳断路器可以提供的热磁脱扣器的型号·TM热磁脱扣器S1，S2，S3，S5，S6可以安装TM热磁脱扣器。

S1的热过载保护的门限值不可调。

S2、S3、S5、S6的热过载门限值可调，可调范围为0.7-1In，分为3档。

S1、S2、S3的磁脱扣的门限值不可调。

S5、S6的磁脱扣门限值可调，可调范围为5-10In,分为3档。

·M 电磁脱扣器（只有磁脱扣保护，无热过载保护）S1，S2，S3，S5，S6可以安装M磁脱扣器。

S1、S2、S3的磁脱扣的门限值不可调。

S5、S6的磁脱扣门限值可调，可调范围为5-10Ith ,分为3档。

·特殊磁脱扣值的TM或M脱扣器S1、S2、S3的磁脱扣值不可调，但可以提供磁脱扣值为5Ith的产品。

S1、S2、S3、S5、S6可以提供磁脱扣值为3Ith和12Ith的产品。
