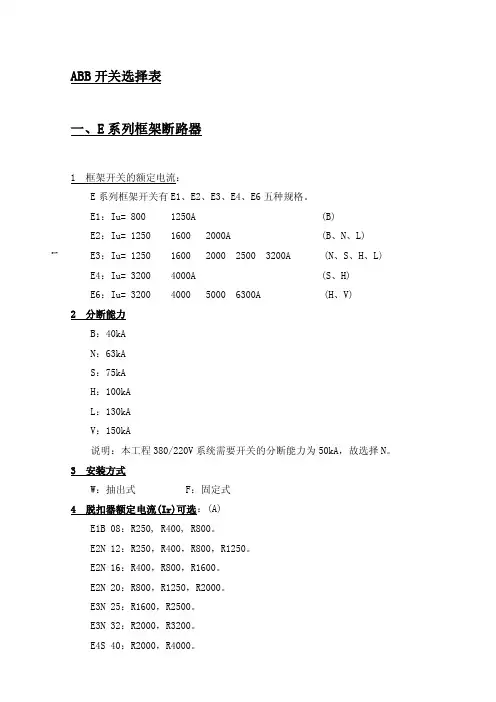

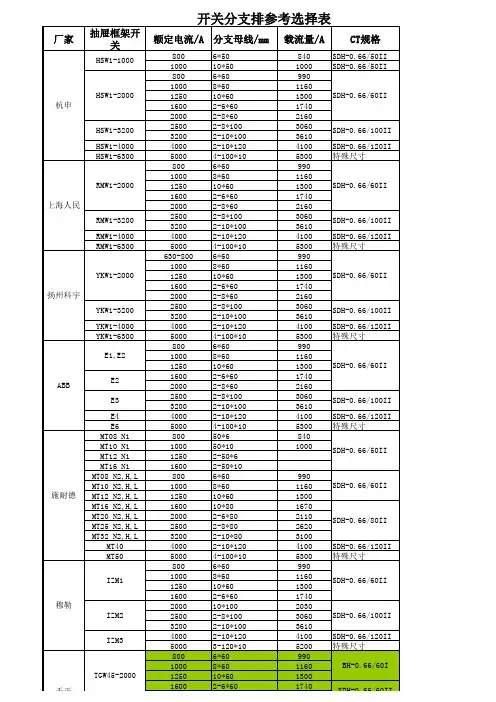

开关选择表

1 ABB开关选择表一、E系列框架断路器1 框架开关的额定电流：E系列框架开关有E1、E2、E3、E4、E6五种规格。

E1：Iu= 800 1250A (B)E2：Iu= 1250 1600 2000A (B、N、L)E3：Iu= 1250 1600 2000 2500 3200A (N、S、H、L) E4：Iu= 3200 4000A (S、H)E6：Iu= 3200 4000 5000 6300A (H、V)2 分断能力B：40kAN：63kAS：75kAH：100kAL：130kAV：150kA说明：本工程380/220V系统需要开关的分断能力为50kA，故选择N。

3 安装方式W：抽出式 F：固定式4 脱扣器额定电流(Ir)可选：(A)E1B 08：R250, R400, R800。

E2N 12：R250，R400，R800，R1250。

E2N 16：R400，R800，R1600。

E2N 20：R800，R1250，R2000。

E3N 25：R1600，R2500。

E3N 32：R2000，R3200。

E4S 40：R2000，R4000。

2 5 微处理器保护脱扣器功能：1) PR111/P-LI：拨码式两段保护PR111/P-LSI：拨码式，三段保护PR111/P-LSIG：拨码式，四段保护其中：L、I为可调。

2) PR112/P/LSI：数显式，三段保护PR112/P-LSIG：数显式，四段保护3) PR112/PO/LSI：数显式，三段保护，带对话、遥控、通讯系统PR112/PO/LSIG：数显式，三段保护，带对话、遥控、通讯系统6 微处理器保护脱扣器整定范围：对于PR111/P保护脱扣器：过载长延时整定(L)：(0.4、0.5、0.6、0.7、0.8、0.9、0.95、1.0)In级差为0.1。

短路短延时整定(S)：(OFF，1、2、3、4、6、8、10)In短路瞬时整定(I)：(OFF，1.5、2、4、6、8、10)In对于PR112/P、PR112、PD保护脱扣器：过载长延时整定(L)：(0.4……1.0)In 级差为0.01。

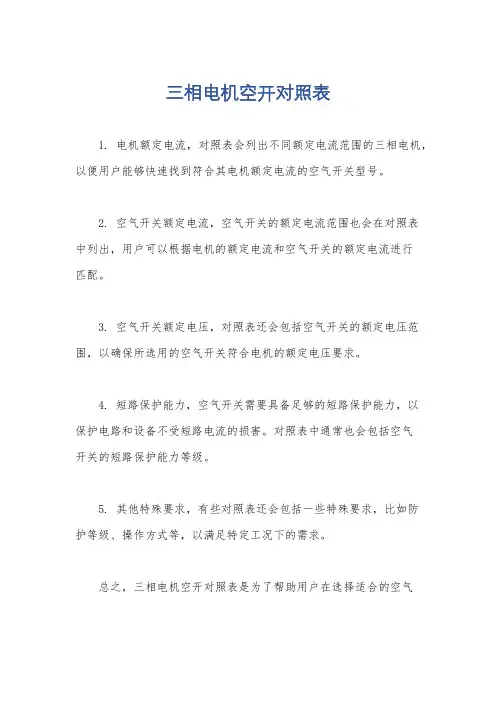

三相电机空开对照表
1. 电机额定电流，对照表会列出不同额定电流范围的三相电机，以便用户能够快速找到符合其电机额定电流的空气开关型号。

2. 空气开关额定电流，空气开关的额定电流范围也会在对照表
中列出，用户可以根据电机的额定电流和空气开关的额定电流进行
匹配。

3. 空气开关额定电压，对照表还会包括空气开关的额定电压范围，以确保所选用的空气开关符合电机的额定电压要求。

4. 短路保护能力，空气开关需要具备足够的短路保护能力，以
保护电路和设备不受短路电流的损害。

对照表中通常也会包括空气
开关的短路保护能力等级。

5. 其他特殊要求，有些对照表还会包括一些特殊要求，比如防
护等级、操作方式等，以满足特定工况下的需求。

总之，三相电机空开对照表是为了帮助用户在选择适合的空气
开关时能够快速准确地找到符合电机要求的空气开关型号，从而确保电机和电气系统的安全可靠运行。

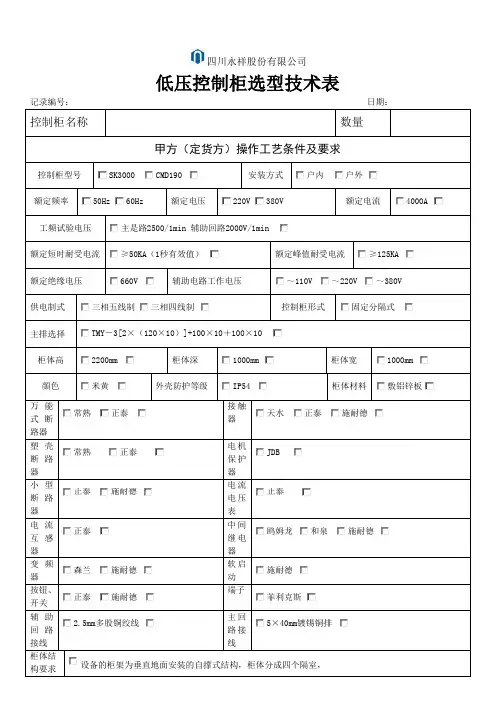

四川永祥股份有限公司低压控制柜选型技术表记录编号：日期：SK3000CMD190户户50Hz60Hz220V380V4000A 主≥≥660V～～～三三固TMY－2200mm1000mm米IP54常正天正施常正JDB正施正正鸥和施森施施正施菲2.5mm多5柜顶为水平主母线室，柜一侧面为垂直母线室，另一侧为电缆室，中间为功能单元室，后面为控制回路和端子排隔室。

柜架和外壳具有足够的强度和刚度，能承受所安装元件及短路时所产生的动、热稳定。

同时不因成套设备的吊装、运输等情况而影响设备的性能。

柜体钢板采用进口敷铝锌钢板，柜架采用型材并配有E=25㎜的安装孔。

外壳顶部将覆板遮盖，防止异物、水滴等落下而造成母线短路，同时投标商应合理设计在故障状态下的压力释放口。

柜架背面设置防止直接触及带电元件可拆卸门，门上有通风百叶窗。

柜体与柜体之间具有金属隔板，以防止事故扩大。

柜体地板采用非导磁钢板，并设有供电缆进出柜体的可拆卸孔，能防止爬行动物进入。

所有电气元件之间、电气元件同母排之间全部用螺栓连接，只有回路电流≤160A 时，塑壳断路器用插入式连接，其余任用螺栓连接。

每柜采用阻燃型高密度聚氨酯塑料功能板安装在主母线室与电器室之间，用于隔离开关元件因故障引起的飞弧，同时用聚氨酯板将垂直母线封闭以防止检修触电，上下层隔离室之间设有带格栅风孔的敷铝锌金属隔板以导热。

配电柜从底部进出电缆；柜底须设置有进出电缆固定的装置。

提供挂锁或其它保护装置以防止误操作或靠近设备。

在柜体正面门上提供联锁装置。

对于断路器单员在单元门的正面有一个手动操作手柄，手柄位置将表明断路器处于断开或合闸状态。

具有两个或两个以上的挂环用来把断路器锁住在断开位置。

断路器和门上的操作机构设计应合理，只有当断路器和操作机构在“断开”位置时才可以打开或关上门，还应提供一个解除装置，允许断路器闭合时也能将门打开。

带接触器控制回路的配电柜可以做成抽屉式，但与非抽屉式相比不得增加任何费用。

1、 的金属导管，采用管壁厚 2.0mm 的钢导管。

2、 明敷或暗敷于干燥场所的金属导管，宜采用管壁厚度不小于1.5mm 的电线管。

3、 壁厚参考《住宅小区通信配套设施建设标准》 注：住宅内用电设备的功率因数按0.9计算。

2、在人员密集的公共建筑物中应采用无卤低烟阻燃产品。

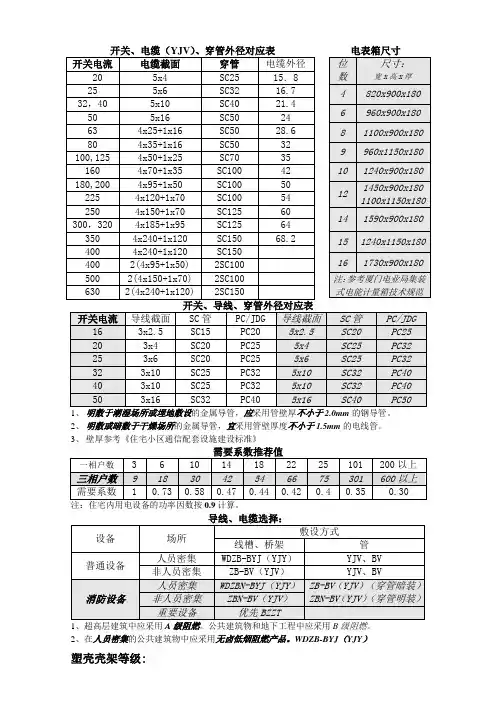

WDZB-BYJ （YJY ）塑壳壳架等级:ABB：160，250，320，400，630，800，1000，1250，1600施耐德：80，100，160，250，400，630，800，1000，1250，1600电流互感器的规格:20，30，40，50，75，100，150，200（250），300，400，500，600（750），800功率计算：小店面用电：100~120W/m2商场空调功率：50W/m2中央空调：40 W/m2常用有1.5(6)A 此规格均使用互感器接入5(30)A 10(60)A 20(80)A 30(100)A单相: 1.5(6)A 2.5(10)A 5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限 20(100)A(极少用到)电流互感器规格10/5 15/5 25/5 30/5 40/5 50/5 60/5 75/5 100/5 150/5 200/5 250/5 300/5 400/5 500/5 600/5 750/5 800/5 1000/5 1200/5 1500/5 2000/5常见民用建筑的照度标准（lx）管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC。

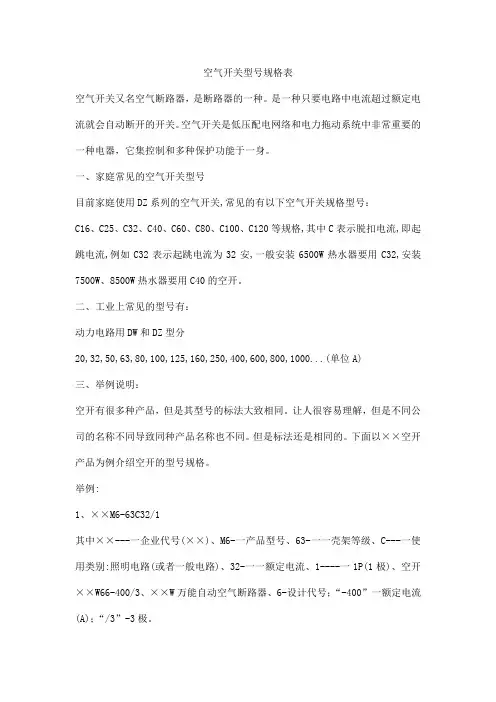

空气开关型号规格表空气开关又名空气断路器，是断路器的一种。

是一种只要电路中电流超过额定电流就会自动断开的开关。

空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

一、家庭常见的空气开关型号目前家庭使用DZ系列的空气开关,常见的有以下空气开关规格型号：C16、C25、C32、C40、C60、C80、C100、C120等规格,其中C表示脱扣电流,即起跳电流,例如C32表示起跳电流为32安,一般安装6500W热水器要用C32,安装7500W、8500W热水器要用C40的空开。

二、工业上常见的型号有：动力电路用DW和DZ型分20,32,50,63,80,100,125,160,250,400,600,800,1000...(单位A)三、举例说明：空开有很多种产品，但是其型号的标法大致相同。

让人很容易理解，但是不同公司的名称不同导致同种产品名称也不同。

但是标法还是相同的。

下面以××空开产品为例介绍空开的型号规格。

举例:1、××M6-63C32/1其中××---一企业代号(××)、M6-一产品型号、63-一一壳架等级、C---一使用类别:照明电路(或者一般电路)、32-一一额定电流、1----一1P(1极)、空开××W66-400/3、××W万能自动空气断路器、6-设计代号；“-400”一额定电流(A)；“/3”-3极。

2、空气开关(断路器)的极性和表示方法单极220V切断火线(小型断路器)；双极220V火线与零线同时切断(DPN零线火线双进双出断路器)；三级380V三相线全部切断；四级380V三相火线一相零线全部切断。

①照明回路一般选择10-16A微断。

②插座回路一般选择16-20A的微断漏电。

③空调回路一般选择16-25A微断。

④住户配电箱总开关一般选择2P/32A-2P/63A微断或隔离开关。

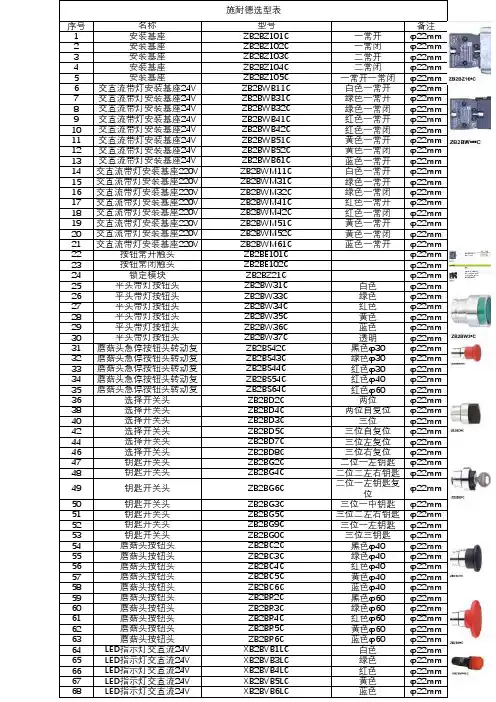

序号备注1一常开φ22mm 2一常闭φ22mm 3二常开φ22mm 4二常闭φ22mm 5一常开一常闭φ22mm 6白色一常开φ22mm 7绿色一常开φ22mm 8绿色一常闭φ22mm 9红色一常开φ22mm 10红色一常闭φ22mm 11黄色一常开φ22mm 12黄色一常闭φ22mm 13蓝色一常开φ22mm 14白色一常开φ22mm 15绿色一常开φ22mm 16绿色一常闭φ22mm 17红色一常开φ22mm 18红色一常闭φ22mm 19黄色一常开φ22mm 20黄色一常闭φ22mm 21蓝色一常开φ22mm 22φ22mm 23φ22mm 24φ22mm 25白色φ22mm 26绿色φ22mm 27红色φ22mm 28黄色φ22mm 29蓝色φ22mm 30透明φ22mm 31黑色φ30φ22mm 32绿色φ30φ22mm 33红色φ30φ22mm 34红色φ40φ22mm 35红色φ60φ22mm 36两位φ22mm 38两位自复位φ22mm 40三位φ22mm 42三位自复位φ22mm 44三位左复位φ22mm 46三位右复位φ22mm 47二位一左钥匙φ22mm 48二位二左右钥匙φ22mm 49二位一左钥匙复位φ22mm 50三位一中钥匙φ22mm 51三位二左右钥匙φ22mm 52三位一左钥匙φ22mm 53三位三钥匙φ22mm 54黑色φ40φ22mm 55绿色φ40φ22mm 56红色φ40φ22mm 57黄色φ40φ22mm 58蓝色φ40φ22mm 59黑色φ60φ22mm 60绿色φ60φ22mm 61红色φ60φ22mm 62黄色φ60φ22mm 63蓝色φ60φ22mm 64白色φ22mm 65绿色φ22mm 66红色φ22mm 67黄色φ22mm 68蓝色φ22mm 选择开关头ZB2BD4C ZB2BD3C 平头带灯按钮头ZB2BW31C 平头带灯按钮头ZB2BW33C 施耐德选型表名称型号安装基座ZB2BZ101C 按钮常开触头ZB2BE101C 安装基座ZB2BZ105C 交直流带灯安装基座24V 钥匙开关头ZB2BG5C 钥匙开关头ZB2BG4C 钥匙开关头ZB2BG2C 钥匙开关头选择开关头ZB2BD5C 选择开关头ZB2BD7C 钥匙开关头ZB2BD8C 安装基座ZB2BZ102C 安装基座ZB2BZ103C 安装基座ZB2BZ104C 蘑菇头按钮头ZB2BR3C ZB2BR4C ZB2BR5C 蘑菇头按钮头ZB2BC5C 蘑菇头按钮头ZB2BC6C 蘑菇头按钮头ZB2BR2C 蘑菇头按钮头ZB2BC2C 蘑菇头按钮头ZB2BC3C 蘑菇头按钮头ZB2BC4C 蘑菇头按钮头ZB2BG9C ZB2BWB11C 锁定模块ZB2BZ21C 交直流带灯安装基座24V ZB2BWB42C ZB2BWB51C 交直流带灯安装基座24V ZB2BWB52C 交直流带灯安装基座24V 按钮常闭触头ZB2BE102C ZB2BWM41C ZB2BWM42C ZB2BW36C ZB2BW37C ZB2BWB31C ZB2BWB32C ZB2BWB41C 蘑菇头急停按钮头转动复ZB2BS42C 平头带灯按钮头ZB2BW34C 平头带灯按钮头ZB2BW35C 平头带灯按钮头交直流带灯安装基座24V 交直流带灯安装基座24V 交直流带灯安装基座24V 交直流带灯安装基座220V 交直流带灯安装基座220V 交直流带灯安装基座220V 交直流带灯安装基座24V 蘑菇头急停按钮头转动复ZB2BS64C 交直流带灯安装基座220V 蘑菇头急停按钮头转动复ZB2BS43C 蘑菇头急停按钮头转动复ZB2BS44C 蘑菇头急停按钮头转动复ZB2BS54C 交直流带灯安装基座220V ZB2BWM51C ZB2BWM52C ZB2BWM61C ZB2BWB61C ZB2BWM11C ZB2BWM31C ZB2BWM32C XB2BVB1LC LED指示灯交直流24V XB2BVB3LC LED指示灯交直流24V XB2BVB4LC LED指示灯交直流24V XB2BVB5LC 交直流带灯安装基座220V 交直流带灯安装基座220V 交直流带灯安装基座220V 平头带灯按钮头选择开关头LED指示灯交直流24V 选择开关头ZB2BD2C 选择开关头ZB2BR6C 蘑菇头按钮头ZB2BG0C 蘑菇头按钮头钥匙开关头ZB2BG6C 钥匙开关头ZB2BG3C XB2BVB6LC LED指示灯交直流24V69白色φ22mm 70绿色φ22mm 71红色φ22mm 72黄色φ22mm 73蓝色φ22mm 74白色φ22mm 75绿色φ22mm 76红色φ22mm 77黄色φ22mm 78蓝色φ22mm 79黑色交直流24V φ22mm 80黑色交流220V φ22mm 81红色交直流24V φ22mm 82红色交流220V φ22mm 83白色一常开84绿色一常开85红色一常开86黄色一常开87蓝色一常开88白色一常开89绿色一常开90红色一常开91黄色一常开92蓝色一常开93二位常开94二位常开常闭95二位常开复位96二位常开常闭复位97三位二常开98三位二常开复位99三位二常开左复位100二位一左钥匙常开101二位一左钥匙常开常闭102二位二左右钥匙常开103二位二左右钥匙常开常闭104二位一左钥匙复位常开105二位一左钥匙复位常开常闭106三位一中钥匙二常开107三位二左右钥匙二常开108三位三钥匙二常开LED指示灯交流220V XB2BVM6LC LED指示灯交流380V XB2BVQ1LC LED指示灯交流380V XB2BVQ3LC LED指示灯交流220V XB2BVM3LC LED指示灯交流220V XB2BVM4LC LED指示灯交流220V XB2BVM5LC LED指示灯交流220V XB2BVM1LC 蜂鸣器XB2BSBC 蜂鸣器XB2BSMC 蜂鸣器XB2BSB4LC LED指示灯交流380V XB2BVQ4LC LED指示灯交流380V XB2BVQ5LC LED指示灯交流380V XB2BVQ6LC 带灯按钮套装24V XB2BW34B1C 带灯按钮套装24V XB2BW35B1C 带灯按钮套装24V XB2BW36B1C 蜂鸣器XB2BSM4LC 带灯按钮套装24V XB2BW31B1C 带灯按钮套装24V XB2BW33B1C 带灯按钮套装220V XB2BW35M1C 带灯按钮套装220V XB2BW36M1C 选择开关套装XB2BD21C 带灯按钮套装220V XB2BW31M1C 带灯按钮套装220V XB2BW33M1C 带灯按钮套装220V XB2BW34M1C 选择开关套装XB2BD33C 选择开关套装XB2BD53C 选择开关套装XB2BD73C 选择开关套装XB2BD25C 选择开关套装XB2BD41C 选择开关套装XB2BD45C 钥匙开关套装XB2BG45C 钥匙开关套装XB2BG61C 钥匙开关套装XB2BG65C 钥匙开关套装XB2BG21C 钥匙开关套装XB2BG25C 钥匙开关套装XB2BG41C 钥匙开关套装XB2BG33C 钥匙开关套装XB2BG53C 钥匙开关套装XB2BG03C。

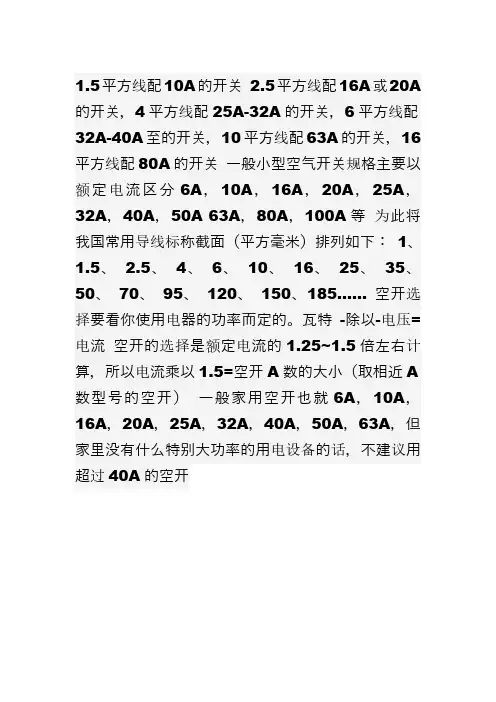

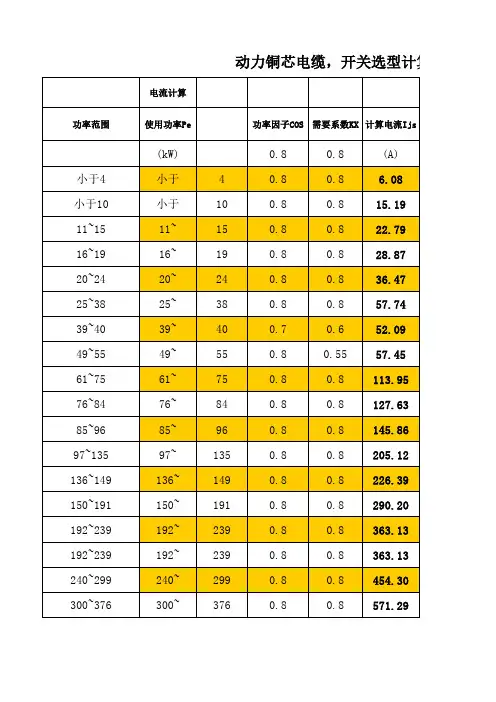

1.5平方线配10A的开关
2.5平方线配16A或20A 的开关，4平方线配25A-32A的开关，6平方线配32A-40A至的开关，10平方线配63A的开关，16平方线配80A的开关一般小型空气开关规格主要以额定电流区分6A，10A，16A，20A，25A，
32A，40A，50A63A，80A，100A等为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、 2.5、4、6、10、16、25、35、50、70、95、120、150、185……空开选择要看你使用电器的功率而定的。

瓦特-除以-电压=电流空开的选择是额定电流的1.25~1.5倍左右计算，所以电流乘以1.5=空开A数的大小（取相近A 数型号的空开）一般家用空开也就6A，10A，16A，20A，25A，32A，40A，50A，63A，但家里没有什么特别大功率的用电设备的话，不建议用超过40A的空开。

1 ABB开关选择表一、E系列框架断路器1 框架开关的额定电流：E系列框架开关有E1、E2、E3、E4、E6五种规格。

E1：Iu= 800 1250A (B)E2：Iu= 1250 1600 2000A (B、N、L)E3：Iu= 1250 1600 2000 2500 3200A (N、S、H、L) E4：Iu= 3200 4000A (S、H)E6：Iu= 3200 4000 5000 6300A (H、V)2 分断能力B：40kAN：63kAS：75kAH：100kAL：130kAV：150kA说明：本工程380/220V系统需要开关的分断能力为50kA，故选择N。

3 安装方式W：抽出式 F：固定式4 脱扣器额定电流(Ir)可选：(A)E1B 08：R250, R400, R800。

E2N 12：R250，R400，R800，R1250。

E2N 16：R400，R800，R1600。

E2N 20：R800，R1250，R2000。

E3N 25：R1600，R2500。

E3N 32：R2000，R3200。

E4S 40：R2000，R4000。

2 5 微处理器保护脱扣器功能：1) PR111/P-LI：拨码式两段保护PR111/P-LSI：拨码式，三段保护PR111/P-LSIG：拨码式，四段保护其中：L、I为可调。

2) PR112/P/LSI：数显式，三段保护PR112/P-LSIG：数显式，四段保护3) PR112/PO/LSI：数显式，三段保护，带对话、遥控、通讯系统PR112/PO/LSIG：数显式，三段保护，带对话、遥控、通讯系统6 微处理器保护脱扣器整定范围：对于PR111/P保护脱扣器：过载长延时整定(L)：(0.4、0.5、0.6、0.7、0.8、0.9、0.95、1.0)In级差为0.1。

短路短延时整定(S)：(OFF，1、2、3、4、6、8、10)In短路瞬时整定(I)：(OFF，1.5、2、4、6、8、10)In对于PR112/P、PR112、PD保护脱扣器：过载长延时整定(L)：(0.4……1.0)In 级差为0.01。
