钻孔灌注桩垂直度控制、检测及侵限处理发布时间：2021-06-07T16:30:59.803Z 来源：《基层建设》2021年第5期作者：邹先科[导读] 摘要：目前钻孔灌注桩广泛应用于建筑工程围护结构和桩基施工，其工法较为简单，但成桩过程中受地质条件的影响，很难保证桩体垂直度满足设计和规范要求。
广州轨道交通建设监理有限公司广东广州 510000摘要：目前钻孔灌注桩广泛应用于建筑工程围护结构和桩基施工，其工法较为简单，但成桩过程中受地质条件的影响，很难保证桩体垂直度满足设计和规范要求。
本文以南京地铁宁溧线TJ07标溧水站围护结构钻孔灌注桩施工为例，简要总结对桩体垂直度进行控制和检测的一些常规手段以及桩体侵限后的处理措施。
关键词：垂直度；控制；检测；侵限桩 1工程概况溧水站为地下二层单柱双跨岛式站台车站。
车站长306.6m，标准段宽19.2m，基坑深16.86m，小里程段基坑宽23.9m、深度约为16.48m，大里程盾构段基坑宽24.2m，深度约为19.86m。
标准段基坑围护结构采用Ф800mm@1000mm钻孔灌注桩+内支撑，南北两个端头基坑围护结构采用Ф1000mm@1200mm钻孔灌注桩+内支撑。
2工程地质与水文地质概况 2.1施工场地内地层分布溧水站基坑开挖范围地层从上到下依序为：①～1杂填土、②～1b2、②～2b2～3软～可塑粉质黏土、④～3a+b1～2可～硬黏土、塑粉质黏土、J31w～0可塑（局部硬塑）残积土、J31w～2强风化安山岩及J31w～3R中风化安山岩，渗透性不透水～弱透水。
图2.1-1溧水站主体结构标准断面地质图表2.1.2溧水站地层分布及地质特征一览表2.2水文地质条件根据地下水赋存条件，场区地下水类型主要为松散地层中的孔隙水，其次为基岩裂隙水。
2.2.1松散地层中的孔隙水松散地层中的孔隙水是本段地下水的主要类型，根据其埋藏条件和水力性质，为潜水，含水层为坳沟范围的人工填土、②～1b2、②～2b2～3黏性土层中。
钻孔灌注桩成孔垂直度检测与控制一：钻孔灌注桩成孔垂直度检测与控制1.1 研究背景1.1.1 钻孔灌注桩的定义和应用1.1.2 成孔垂直度的重要性1.1.3 现有问题及需求1.2 成孔垂直度检测方法1.2.1 视觉检测方法1.2.2 激光测距法1.2.3 高斯仪法1.3 成孔垂直度控制技术1.3.1 钻机自控制系统1.3.2 后期修正控制方法1.3.3 振动辅助控制技术1.4 实验与结果分析1.4.1 实验设计与参数设置1.4.2 数据采集与分析1.4.3 结果对比与分析1.5 结论与展望1.5.1 实验结论总结1.5.2 可改进的方向与挑战二：附件附件1：成孔垂直度检测数据记录表附件2：实验数据采集工具使用说明书三：法律名词及注释1. 检测方法：指用于测量钻孔灌注桩成孔垂直度的技术手段。
2. 控制技术：指通过上述检测方法，进行垂直度控制的技术手段。
3. 钻机自控制系统：指钻机自带的成孔垂直度控制系统。
4. 后期修正控制方法：通过分析检测数据，进行后期垂直度调整的方法。
5. 振动辅助控制技术：通过施加振动力，实现成孔垂直度控制的技术手段。
一：钻孔灌注桩成孔垂直度检测与控制1.1 研究背景及目的1.1.1 钻孔灌注桩的基本知识1.1.2 成孔垂直度的重要性及影响因素1.1.3 本文研究的目的和意义1.2 成孔垂直度检测方法及原理1.2.1 视觉检测法及其原理1.2.2 激光测距法及其原理1.2.3 高斯仪法及其原理1.3 成孔垂直度控制技术及控制策略1.3.1 钻机自控制系统及其原理1.3.2 后期修正控制方法及其原理1.3.3 振动辅助控制技术及其原理1.4 实验设计与结果分析1.4.1 实验设计方案1.4.2 数据采集与处理1.4.3 结果分析及对比1.5 结论与展望1.5.1 实验结论总结1.5.2 对未来的研究工作展望二：附件附件1：成孔垂直度检测数据记录表附件2：实验数据处理软件使用说明三：法律名词及注释1. 检测方法：指用于测量钻孔灌注桩成孔垂直度的技术手段。

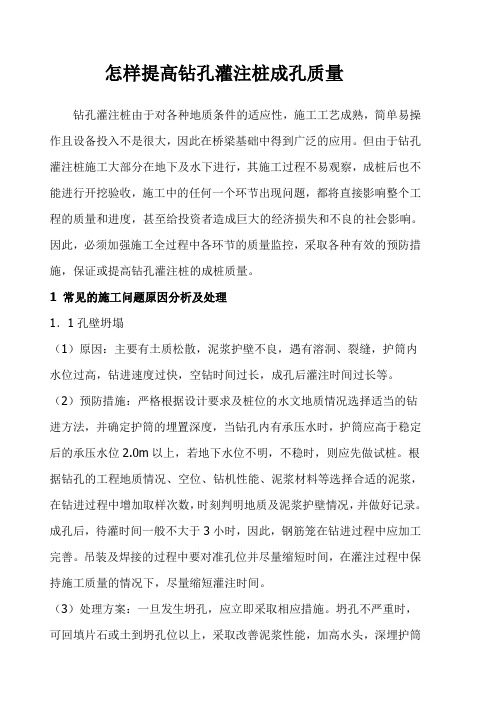

怎样提高钻孔灌注桩成孔质量钻孔灌注桩由于对各种地质条件的适应性，施工工艺成熟，简单易操作且设备投入不是很大，因此在桥梁基础中得到广泛的应用。
但由于钻孔灌注桩施工大部分在地下及水下进行，其施工过程不易观察，成桩后也不能进行开挖验收，施工中的任何一个环节出现问题，都将直接影响整个工程的质量和进度，甚至给投资者造成巨大的经济损失和不良的社会影响。
因此，必须加强施工全过程中各环节的质量监控，采取各种有效的预防措施，保证或提高钻孔灌注桩的成桩质量。
1 常见的施工问题原因分析及处理1．1孔壁坍塌（1）原因：主要有土质松散，泥浆护壁不良，遇有溶洞、裂缝，护筒内水位过高，钻进速度过快，空钻时间过长，成孔后灌注时间过长等。
（2）预防措施：严格根据设计要求及桩位的水文地质情况选择适当的钻进方法，并确定护筒的埋置深度，当钻孔内有承压水时，护筒应高于稳定后的承压水位2.0m以上，若地下水位不明，不稳时，则应先做试桩。
根据钻孔的工程地质情况、空位、钻机性能、泥浆材料等选择合适的泥浆，在钻进过程中增加取样次数，时刻判明地质及泥浆护壁情况，并做好记录。
成孔后，待灌时间一般不大于3小时，因此，钢筋笼在钻进过程中应加工完善。
吊装及焊接的过程中要对准孔位并尽量缩短时间，在灌注过程中保持施工质量的情况下，尽量缩短灌注时间。
（3）处理方案：一旦发生坍孔，应立即采取相应措施。
坍孔不严重时，可回填片石或土到坍孔位以上，采取改善泥浆性能，加高水头，深埋护筒等措施，继续钻进。
在坍孔较严重时，则应将钻孔全部回填，待回填稳定后方可重钻。
1．2孔位倾斜（1）原因：钻机支架不稳，地质松软不均，土层呈倾斜状分布，遇探头石及其他硬物等。
（2）预防措施：在钻机就位前，场地必须平整、夯实，钻机就位时，转盘中心与钻架上起吊轮在同一轴线。
应尽量采用自重大，钻杆刚度大的钻机。
（3）处理：当进入不均匀地层、倾斜状地层以及遇到探头石及其他硬物时，钻进速度要慢，并在倾斜处吊起钻头反复扫钻多次，以削去硬物，使孔位正直，当倾斜严重时，则应回填粘质土至倾斜处0.5m以上，待稳定后重新钻进。
钻孔灌注桩施工时钻孔垂直度不符合规范要求怎么办？[岩土
工程类优质文档首发]
钻孔灌注桩施工时钻孔垂直度不符合规范要求怎么办？
钻孔灌注桩施工时钻孔垂直度不符合规范的主要原因及技术措施：（一）主要原因（基架不平、钻杆不直、钻头不匀、软硬交界）
1．场地平整度和密实度差，钻机安装不平整或钻进过程发生不均匀沉降，导致钻孔偏斜；
2．钻杆弯曲、钻杆接头间隙太大，造成钻孔偏斜；
3．钻头翼板磨损不一，钻头受力不均，造成偏离钻进方向；
4．钻进中遇软硬土层交界面或倾斜岩面时，钻压过高使钻头受力不均，造成偏离钻进方向。
（二）控制钻孔垂直度的主要技术措施
1．压实、平整施工场地；
2．安装钻机时应严格检查钻机的平整度和主动钻杆的垂直度，钻进过程中应定时检查主动钻杆的垂直度，发现偏差立即调整；
3．定期检查钻头、钻杆、钻杆接头，发现问题及时维修或更换；
4．在软硬土层交界面或倾斜岩面处钻进，应低速低钻压钻进（慢慢磨，磨到一定深度再增加钻压）。
发现钻孔偏斜，应及时回填黏土，冲平后再低速低钻压钻进；
5．在复杂地层钻进，必要时在钻杆上加设扶正器。
结语：任何一个人，都要必须养成自学的习惯，即使是今天在学校的学生，也要养成自学的习惯，因为迟早总要离开学校的！自学，就是一种独立学习，独立思考的能力。
行路，还是要靠行路人自己。
事实表明，习惯左右了成败，
习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
本文由王敏老师编辑整理，感谢大家的支持！。
小议钻孔灌注桩的垂直度控制范本一：正文：一：引言钻孔灌注桩是土木工程中常用的一种基础施工方法，其垂直度的控制对于工程的稳定性至关重要。
本文主要探讨钻孔灌注桩的垂直度控制方法和技术。
二：垂直度的定义在钻孔灌注桩施工中，垂直度是指桩身竖直方向与理论垂直方向之间的偏差。
垂直度越高，桩身的稳定性就越高。
三：垂直度控制的意义1. 提高桩身的承载能力：垂直度高的钻孔灌注桩可以提高桩身的竖向承载能力，增强工程的稳定性。
2. 减少后续工程的施工难度：垂直度高的钻孔灌注桩可以减少后续工程的修正工作，降低施工难度和成本。
3. 提高工程的美观度：垂直度高的钻孔灌注桩能够增加工程的美观度，提升工程品质。
四：垂直度控制的方法1. 施工人员培训：施工前，要对钻孔灌注桩的施工人员进行培训，熟悉操作流程和掌握垂直度控制的技术要点。
2. 使用高精度测量仪器：在施工过程中，使用高精度的测量仪器对桩身进行实时监测，及时发现和纠正垂直度偏差。
3. 灌注桩体材料的选择：选择高质量的灌注桩体材料，避免由于材料质量不佳导致的垂直度偏差。
4. 管理与监督：加强对施工过程的管理与监督，确保施工操作规范、严谨，以提高垂直度控制的效果。
五：垂直度控制的技术难点及解决方法1. 土壤条件不均匀性：在土壤条件不均匀的情况下，可以通过加强钻孔前的土壤勘测，选择合适的钻孔位置和施工方式来降低垂直度偏差。
2. 施工过程中的机械故障：合理安排施工计划，做好设备维护和保养工作，及时排除机械故障，以确保施工质量和垂直度控制的有效性。
六：总结通过合理的垂直度控制方法和技术，可以提高钻孔灌注桩的垂直度，从而增强工程的稳定性和承载能力。
施工人员要熟悉垂直度控制的要点，使用高精度的仪器进行实时监测，加强管理与监督，解决技术难点，以确保施工质量和工程的安全性和可靠性。
附件：钻孔灌注桩施工操作流程图、施工人员培训手册法律名词及注释：1. 土木工程：指以土木科学理论为基础，运用自然力、人力和机械设备等手段，对土地、水体和天然资源进行开发和利用的工程领域。
小议钻孔灌注桩的垂直度控制
小议钻孔灌注桩的垂直度控制
一、引言
在建造和土木工程中，钻孔灌注桩是一种常用的地基处理方式。
钻孔灌注桩的质量受到许多因素的影响，其中之一就是垂直度控制。
本文将详细讨论钻孔灌注桩的垂直度控制方法和技术。
二、钻孔灌注桩的垂直度控制方法
1. 施工前准备
在钻孔灌注桩施工前，进行详细的勘测和设计工作。
确定桩的位置、长度和直径，并根据地质情况和桩基设计要求确定钻孔位置。
2. 钻孔过程的垂直度控制
钻孔过程中，需要使用专业的钻孔设备进行操作。
操作人员应具备一定的经验和技能，能够准确控制钻孔的方向和角度，以确保桩的垂直度。
钻孔完成后，需要对桩的垂直度进行检测。
常用的检测方法包括使用激光仪器、水平仪等工具进行测量。
测量结果应与设计要求进行对照，如果发现偏差较大，需要进行调整或者重新钻孔。
4. 灌注过程的垂直度控制
5. 垂直度修复
如果在垂直度检测中发现桩的偏差较大，需要进行修复工作。
修复的方法包括增加或者减少灌注混凝土的数量、调整灌注速度等。
三、本文档所涉及附件如下：
1. 钻孔灌注桩施工图纸
2. 钻孔设备操作手册
3. 激光仪器和水平仪的使用说明书
4. 垂直度控制记录表格
四、本文档所涉及的法律名词及注释：
1. 钻孔灌注桩：一种钻孔后将混凝土灌注而成的桩基。
2. 垂直度：指桩的竖直度，即与地面垂直的程度。
3. 勘测：对工程地质和地形进行测量和研究。
4. 设计要求：根据工程需求和安全要求确定的规格和要求。
钻孔灌注桩成孔控制措施超长桩桩位间距小于4D时，应采取间隔跳打措施，或在邻桩水下砼灌注完毕36小时后再成孔施工。
施工场地的工程地质条件较好，对桩孔形态控制有可靠保证措施时，对桩孔施工间距及间隔时间可作调整。
成孔过程应以下要求控制：一、桩孔深度控制按设计桩长或设计要求的控制指标，严格控制钻孔深度。
回转钻进时，钻机的钻具必须定长，按设计桩深单孔配备定长钻具，根据轨道标高量准机高，计算、标明机上余尺。
在更换钻头、钻杆及终孔深度变化时，应重新计算、标明机上余尺。
冲击钻进时，按机台平面标高计算孔深，并在钻进过程中经常用专用测绳准确量测深度，交接班时应做好移交工作。
二、钻进技术参数和泥浆性能切忌清水开孔。
钻进时保持泥浆粘度25s～28s，泥浆比重≥1.30。
回转钻进技术参数表冲击钻进技术参数表三、保持桩孔垂直度回转钻进时，除钻机安装稳固、开孔时主动钻杆轴线位于转盘中心外，钻进时每次加接钻杆单根之前，必须检查主动钻杆轴线是否对中转盘中心。
冲击钻进时，在每次提升钻头或进行清孔替浆时，应检查提升钢丝绳在重力悬吊下，是否始终于桩孔中心轴线一致。
若发现偏离，应及时调整桩机机台或采取措施纠斜。
四、终孔控制用尺丈量机上余尺或用专用测绳量测，严格控制终孔深度满足设计要求。
施工端承桩时，根据设计，观察岩屑，确定持力层面，控制桩孔全断面进入持力层的深度。
基岩岩面的确定可参考工程地质勘察报告、渣样情况及钻速进行综合判断。
初判进入基岩面时，增加取渣样的次数、频率，并结合确保取出的岩样含量在90%以上，每进尺15cm取样一次，每次岩样必须均匀、无突变。
进行一次清孔，逐步调整泥浆粘度达22ｓ～25ｓ，泥浆比重达1.30左右；间断性上下缓缓活动钻具、慢速回转孔底钻头或低冲程提放冲击钻头，破碎泥块，排出岩屑，一次清孔结束应初测沉渣。
终孔下钢筋笼前，必要时可用桩孔检测仪或孔规检测桩径与垂直度。
若发现桩孔形态存在问题，应及时处理。
