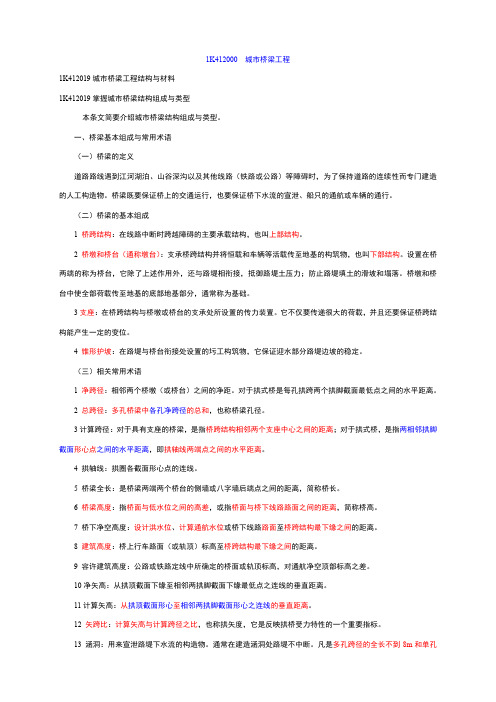

1K412000 城市桥梁工程1K412019城市桥梁工程结构与材料1K412019掌握城市桥梁结构组成与类型本条文简要介绍城市桥梁结构组成与类型。
一、桥梁基本组成与常用术语（一）桥梁的定义道路路线遇到江河湖泊、山谷深沟以及其他线路（铁路或公路）等障碍时，为了保持道路的连续性而专门建造的人工构造物。
桥梁既要保证桥上的交通运行，也要保证桥下水流的宣泄、船只的通航或车辆的通行。
（二）桥梁的基本组成1 桥跨结构：在线路中断时跨越障碍的主要承载结构，也叫上部结构。
2 桥墩和桥台（通称墩台）：支承桥跨结构并将恒载和车辆等活载传至地基的构筑物，也叫下部结构。
设置在桥两端的称为桥台，它除了上述作用外，还与路堤相衔接，抵御路堤土压力；防止路堤填土的滑坡和塌落。
桥墩和桥台中使全部荷载传至地基的底部地基部分，通常称为基础。
3支座：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。
它不仅要传递很大的荷载，并且还要保证桥跨结构能产生一定的变位。
4 锥形护坡：在路堤与桥台衔接处设置的圬工构筑物，它保证迎水部分路堤边坡的稳定。
（三）相关常用术语1 净跨径：相邻两个桥墩（或桥台）之间的净距。
对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
2 总跨径：多孔桥梁中各孔净跨径的总和，也称桥梁孔径。
3计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是指两相邻拱脚截面形心点之间的水平距离，即拱轴线两端点之间的水平距离。
4 拱轴线：拱圈各截面形心点的连线。
5 桥梁全长：是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，简称桥长。
6 桥梁高度：指桥面与低水位之间的高差，或指桥面与桥下线路路面之间的距离，简称桥高。
7 桥下净空高度：设计洪水位、计算通航水位或桥下线路路面至桥跨结构最下缘之间的距离。
8 建筑高度：桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离。
9 容许建筑高度：公路或铁路定线中所确定的桥面或轨顶标高，对通航净空顶部标高之差。

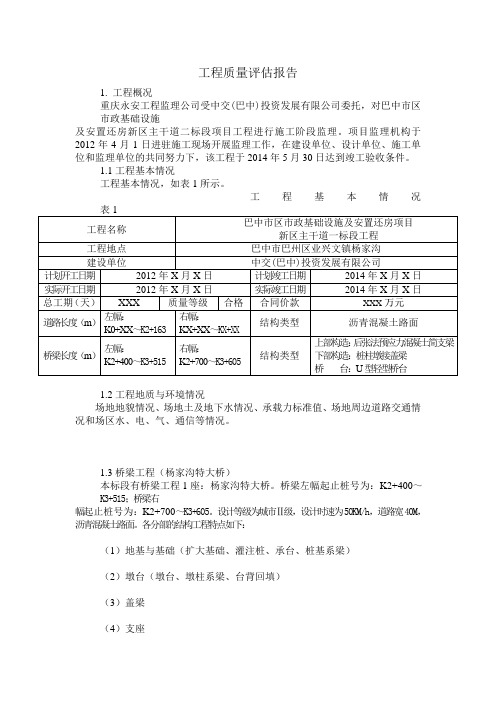

工程质量评估报告1. 工程概况重庆永安工程监理公司受中交(巴中)投资发展有限公司委托，对巴中市区市政基础设施及安置还房新区主干道二标段项目工程进行施工阶段监理。
项目监理机构于2012年4月1日进驻施工现场开展监理工作，在建设单位、设计单位、施工单位和监理单位的共同努力下，该工程于2014年5月30日达到竣工验收条件。
1.1工程基本情况工程基本情况，如表1所示。
工程基本情况1.2工程地质与环境情况场地地貌情况、场地土及地下水情况、承载力标准值、场地周边道路交通情况和场区水、电、气、通信等情况。
1.3桥梁工程（杨家沟特大桥）本标段有桥梁工程1座：杨家沟特大桥。
桥梁左幅起止桩号为：K2+400～K3+515；桥梁右幅起止桩号为：K2+700～K3+605。
设计等级为城市Ⅱ级，设计时速为50KM/h，道路宽40M，沥青混凝土路面。
各分部的结构工程特点如下：（1）地基与基础（扩大基础、灌注桩、承台、桩基系梁）（2）墩台（墩台、墩柱系梁、台背回填）（3）盖梁（4）支座（5）桥跨承重结构（装配式钢筋混凝土梁、支架式浇筑混凝土梁）（6）桥面系（7）附属结构1.4道路工程本标段有道路工程1段，道路左幅起止桩号为：K2+163～K2+400；道路右幅起止桩号为：K2+163～K2+700。
设计等级为城市Ⅱ级，设计时速为50KM/h，道路宽40M，沥青混凝土路面。
各分部的结构工程特点如下：（1）路基（土方路基、石方路基、路基处理）（2）挡土墙（3）附属结构物（路缘石、雨水支管与雨水口、雨水检查井、污水检查井、涵洞、排水沟、菱形骨架护坡、栏杆）2.工程参建单位（表2）工程参建单位如表17-2工程参建单位3.工程质量验收情况3.1工程质量验收依据工程质量验收依据包括：工程设计文件、施工图纸及标准图集、设计交底及变更记录、有关规范、标准，如表17-3所示。
国家、地方及行业相关规范/标准3.2工程施工基本情况该工程于2012年4月1日正式开工：桥梁地基与基础工程于XXXX年XX月XX日完成；桥梁下部构造于XXXX年XX月XX日完成；桥梁上部构造于XXXX年XX月XX日完成；桥梁桥面系与附属工程于XXXX年XX月XX日完成；桥梁防护工程于XXXX年XX月XX日完成；桥梁引道工程于XXXX年XX月XX日完成；道路路基工程于XXXX年XX月XX日完成；道路挡土墙工程于XXXX年XX月XX日完成；道路附属结构物工程于XXXX年XX月XX日完成。
一、工程概况本项目为某桥梁工程，位于我国某城市，全长1000米，共设置10个桥墩，其中主桥4座，引桥6座。
桥梁结构采用预应力混凝土结构，设计荷载等级为公路-I级。
本方案针对桥梁基础工程进行施工设计。
二、施工方案1. 施工准备（1）组织施工队伍，明确施工人员职责。
（2）制定施工进度计划，合理安排施工工序。
（3）采购、检验、储备必要的施工材料、设备。
（4）对施工场地进行平整、排水、围护。
2. 施工工艺（1）桩基础施工1）桩基设计：根据地质勘察报告，采用预制桩基础，桩径为1.2米，桩长为20米。
2）桩基施工：采用旋挖钻机进行钻孔，保证桩孔垂直度。
钻孔完成后，进行清孔、钢筋笼制作、混凝土浇筑等工序。
3）桩基检测：桩基施工完成后，进行低应变反射波法检测，确保桩基质量。
（2）承台施工1）承台设计：根据桩基施工情况和地质条件，承台尺寸为8米×6米×1.5米。
2）承台施工：先进行基坑开挖，然后进行地基处理，最后进行承台模板制作、钢筋绑扎、混凝土浇筑等工序。
3）承台检测：承台施工完成后，进行超声波检测，确保承台质量。
（3）墩柱施工1）墩柱设计：根据桥梁结构设计和地质条件，墩柱采用C30混凝土，截面尺寸为1.5米×1.5米。
2）墩柱施工：先进行基础垫层施工，然后进行墩柱模板制作、钢筋绑扎、混凝土浇筑等工序。
3）墩柱检测：墩柱施工完成后，进行超声波检测，确保墩柱质量。
三、施工质量控制1. 材料质量控制：对施工材料进行严格检验，确保材料质量符合设计要求。
2. 施工过程控制：严格按照施工工艺进行施工，确保施工质量。
3. 检测与验收：对施工过程中的各个工序进行检测与验收，确保施工质量。
四、施工安全措施1. 施工现场安全防护：设置安全警示标志，设置安全通道，确保施工人员安全。
2. 施工人员安全培训：对施工人员进行安全培训，提高安全意识。
3. 施工设备安全检查：定期对施工设备进行检查、保养，确保设备安全运行。
模板制作工程验收批质量验收记录质验表（桥）编号：模板、支架和拱架安装工程验收批质量验收记录（一）质验表（桥）模板、支架和拱架安装工程验收批质量验收记录（二）质验表（桥）编号：钢筋加工工程验收批质量验收记录质验表（桥）钢筋网工程验收批质量验收记录质验表（桥）钢筋成形和安装工程验收批质量验收记录质验表（桥）编号：混凝土工程验收批质量验收记录质验表（桥）混凝土工程验收批质量验收记录质验表（桥）预应力X拉先X法工程验收批质量验收记录质验表（桥）编号：砌体工程验收批质量验收记录质验表（桥）基础开挖工程检验批质量验收记录质验表（桥）编号：现浇混凝土基础工程检验批质量验收记录质验表（桥）砌体基础工程检验批质量验收记录质验表（桥）混凝土承台工程验收批质量验收记录质验表（桥）编号：砌筑墩台工程检验批质量验收记录质验表（桥）编号：现浇混凝土墩台工程检验批质量验收记录质验表（桥）现浇混凝土盖梁工程检验批质量验收记录质验表（桥）支座工程验收批质量验收记录质验表（桥梁）整体浇筑梁（板）工程验收批质量验收记录质验表（桥梁）桥面排水设施工程检验批质量验收记录表质验表（桥）桥面防水层工程检验批质量验收记录表质验表（桥）伸缩工程检验批质量验收记录表质验表（桥）防护设施工程检验批质量验收记录表质验表（桥）桥头搭板工程检验批质量验收记录表质验表（桥）防冲刷结构工程检验批质量验收记录表质验表（桥）水泥砂浆抹面工程检验批质量验收记录表质验表（桥）涂饰工程检验批质量验收记录表质验表（桥）工程质量竣工验收记录质验表（桥）编号：工程质量控制资料核查记录质验表（桥）单位(子单位)工程观感质量检查记录质验表（桥）。
桥梁工程专项施工方案doc.完整版——范本1——一、前言桥梁工程专项施工方案是为了确保桥梁工程施工顺利进行，保证施工质量和安全，根据相关法规及技术要求制定。
本方案旨在全面展示桥梁工程施工的各个环节和步骤，以便工程参预方的全面了解和参考。
具体方案如下：二、方案概述本方案主要包含以下几个部份：1. 工程概述：对桥梁工程的基本情况进行介绍。
2. 施工组织设计：包括施工组织机构、管理体系等的设计。
3. 施工工艺：包括桥墩、桥面、梁体等各个部份的施工工艺。
4. 施工设备：所需的施工设备和使用方法。
5. 安全防护措施：包括施工现场的安全防护措施和应急预案设计等。
三、工程概述1. 工程名称：XXX桥梁工程。
2. 工程地点：XXX地方。
3. 工程规模：包括桥梁的长度、宽度、高度等。
4. 工程周期：包括施工期限等。
四、施工组织设计1. 施工组织机构：包括工程部、技术部、质量部等部门的职责划分。
2. 管理体系：包括施工管理、质量管理、安全管理等等。
五、施工工艺1. 桥墩施工工艺：包括桥墩基础施工、桥墩主体施工等。
2. 桥面施工工艺：包括桥面基层施工、防水层施工等。
3. 梁体施工工艺：包括梁体制作、梁体安装等。
六、施工设备1. 设备清单：所需的施工设备。
2. 使用方法：说明设备的使用方法与步骤。
七、安全防护措施1. 施工现场安全防护措施：包括施工现场的围栏、标识等。
2. 应急预案设计：包括紧急疏散预案等。
附件：1. 工程概况图。
2. 相关法规文件。
法律名词及注释：1. XXX法规：XXX内容。
2. XXX条款：XXX解释。
——范本2——一、前言桥梁工程专项施工方案是为了保证桥梁工程施工的顺利进行，提高施工效率，确保施工质量和安全，根据相关技术要求和法规制定而成。
本方案的编制旨在全面呈现出桥梁工程施工的详细步骤和相关环节，便于各方参预者的全面了解和参考。
具体方案如下：二、方案概述本方案主要分为以下几个部份：1. 工程概述：对桥梁工程的基本情况进行介绍。
二桥面构造桥面构造定义：铁路、公路桥梁的桥面构造是直接与车辆、行人接触的部分作用：对桥梁的主体结构起保护作用，并满足桥梁的正常使用功能、布局和美观桥面构造直接与车辆、行人接触，对桥梁的主要结构既能传力又能起保护作用其构造合理性、施工质量和养护质量，直接影响到桥梁的使用功能。
桥面的布置应在桥梁的总体设计中考虑，根据道路的等级、桥梁的宽度、行车要求等条件确定。
桥面铺装(1)桥面铺装的作用1) 保护行车道板不受车辆轮胎的直接磨耗；2）防止主梁遭受雨水的侵蚀；3）对车轮重的集中荷载起分布作用；4）缓和车辆荷载的冲击（柔性）。
5) 参与主梁受力（形成组合截面）。
(2)对铺装层的要求1)尽量减轻铺装的重量减轻恒载2)应有一定的强度，较好的耐磨性，抗裂性3)与桥面板应紧密结合成整体和构造以利于和行车道板共同受力（在施工中和构造上采取措施）(3)类型：❖水泥混凝土❖钢纤维混凝土❖沥青混凝土❖沥青表面处治❖泥结碎石❖混合型桥面铺装类型水泥混凝土要求：➢所用混凝土标号与桥面板相同或高一级➢较好的密实度➢混凝土表面应粗糙水泥混凝土与沥青混凝土两种铺装的比较：➢水泥混凝土：造价低，耐磨性能好，适合重载交通，维修较困难➢沥青混凝土：重量轻，易养护维修，通车速度快但易老化和变形➢钢纤维混凝土，弯拉强度高,抗裂,抗疲劳, 耐磨,抗冲击,可取代钢筋,减薄道面厚度,提高工程质量,降低工程维修费用,延长工程使用寿命(4)常用做法：❖一层混凝土铺装，8~10厘米厚❖一层砼+一层沥青，(8～10)+(5～10)厘米❖防水混凝土铺装——抗裂性较好的砼桥面铺装与主梁的关系：❖桥面混凝土铺装必须配筋❖铺装层对主梁受力有一定帮助作用❖目的以利雨水迅速排除，防止或减少雨水对铺装层的渗透，从而保护行车道板，延长桥梁使用寿命。
在平原地区，纵坡可以在满足桥下通航净空要求的前提下，降低墩台标高，减少桥头引道土方量，从而节省工程费用。
❖横坡设置型式（一般采用1.5 ~ 3%）盖梁顶设横坡通过支座垫石高度的来设置桥面三角垫层主梁结构设横坡桥面防、排水系统1）防水层❖类型①洒布薄层沥青或改性沥青，其上撒布一层砂，经碾压形成沥青涂胶下封层；②涂刷聚氨脂胶泥、环氧树脂、阳离子乳化沥青、氯丁胶乳等高分子聚合物涂胶；③铺装沥青或改性沥青防水卷材，以及浸渍沥青的无纺土工布等做法。
桥梁基础知识1.分类：按基本结构体系梁式桥、拱桥、刚架桥、缆索承重（悬索桥、斜拉桥），其他为组合体系。
按跨径分类：桥梁分类。
多孔跨径总长L（m）。
单孔跨径（L0）特大桥。
L±500mL0三100m大桥。
100mWLV500m40mWL0V100m中桥。
30mVLV100m20mWL0V40m小桥。
8mWLW30m5mWL0V20m按桥面位置：上承式（桥面不知足桥跨结构上方）、中承式、下承式按承重结构材料分：钢桥、木桥、圬工、钢筋混凝土、预应力混凝土。
2.几个基本概念：A：五大部件：桥跨结构、支座系统、桥墩、桥台、墩台基础。
五小部件：桥面铺装、排水防水系统、栏杆（防撞栏、人行道）、伸缩缝、灯光照明。
B、计算跨径：两支点间的距离L0；C、净跨径：水位线以上相邻墩台间净距10。
D、总跨径：净跨径之和，反应排洪泄水能力。
E、桥梁全长:对于梁式桥而言，桥梁两个桥台侧墙或八字尾端间的距离L,（无台的桥梁为桥面系行车道长度）。
F、桥梁总长:通常把两桥台台背前缘间距离L1称为桥梁总长。
G、桥下净空高度:设计洪水位或设计通航水位对桥跨结构最下缘的高差H、称桥下净空高度。
它不得小于因排洪所要求的，以及对该河流通航所规定的净空高度。
1、建筑高度:桥面对桥跨结构最低边缘的高差h,称桥梁的建筑高度。
桥梁的建筑高度不得大于它的容许建筑高度，否则不能保证桥下的通航或排洪要求。
3.桥梁设计过程：A、前期准备工作、B三阶段设计（初步设计、技术设计、施工设计）4.桥梁纵、横断面设计和平面布置。
纵断面设计包括：总跨径、分孔、基础埋深、桥面标高和桥下净空设计、桥面及引桥纵坡设计。
横断面设计：决定桥面宽度和截面形式，人行道宽0.75或lm,双向横坡0.015-0.03.平面布置：桥梁线性和引道应与两头公路衔接。
5.桥梁荷载：永久荷载、可变荷载、偶然荷载（地震和撞击）。
6.桥面布置：双向车道、分车道、双层桥面。
7.桥面构造：桥面铺装、排水防水系统、伸缩装置、人行道或安全带缘石、栏杆护栏、灯柱。
桥梁工程基础施工方案1. 项目背景桥梁是交通建设中重要的基础设施之一，连接两岸、便捷人民出行，因此桥梁工程的施工至关重要。
本项目为一座公路桥梁工程，位于XX省XX市，跨越XX河流，总长XX米，是城市重要的交通通道之一，承担着行人和车辆的交通功能，具有重要的社会意义。
2. 工程概况本项目跨越XX河流，由主桥和引桥组成。
主桥为XX孔XX跨连续梁桥，采用预应力混凝土结构，桥面采用XX铺装。
引桥为XX跨简支梁桥，也采用预应力混凝土结构。
3. 施工条件（1）气候条件：本项目位于XX地区，属于温带季风气候，夏季炎热多雨，冬季寒冷多云。
在施工期间需要考虑气候对施工的影响，制定防雨防冻措施。
（2）地质条件：河床为稠粘土和砂砾岩层，地基承载力较好。
但在施工过程中需要防止沉陷和坍塌。
（3）交通条件：施工现场与市区距离较近，交通便利。
同时施工现场附近有农田和居民住宅，需要尽量减少对周边环境的影响。
4. 施工组织（1）项目负责人：由一名具有桥梁工程相关资质和经验的工程师担任，负责整个工程的施工组织和管理。
（2）施工队伍：招聘具有相关施工经验和职业资格的工程技术人员和作业人员，确保施工质量和安全。
（3）施工设备：配备吊车、起重机、混凝土搅拌站、钢筋加工设备等必要的施工设备，并保证设备的运转正常。
5. 施工方案（1）前期准备：在施工前需制定详细的施工计划，包括工程量统计、采购材料、招聘人员等。
同时还需进行现场环境的勘察和安全评估，确定施工方案和施工工艺。
（2）基础处理：对桥梁的桥墩和墩台进行基础处理，包括进行桩基、承台及基础的挖掘、处理和检查。
（3）主体施工：主体施工包括桥梁的梁体和桥面的浇筑、预应力张拉、砼面处理和铺装。
（4）引桥施工：引桥的施工包括桥梁墩、梁和桥面的浇筑，必要时进行对称施工。
（5）收尾工作：主要包括道路平整、桥面清理、标线划设等收尾工作，同时进行交安设施的安装和调试。
6. 安全保障（1）施工安全：采取工地封闭施工，设置安全岗，做好作业人员的安全防护，加强安全教育和事故应急预案的制定。
1. 基础工程设计和施工需要的资料：（一）桥位平面图及拟建上部结构及墩台形式、总体结构及有关设计资料 （二）桥位工程地质勘测报告及桥位地质纵剖面图 （三）地基土质调查试验报告（四）河流水文调查资料（五）其他调查资料：地震、建筑材料、气象、附近桥梁的调查、施工调查资料2. 基础工程设计计算的基本原则: 1.基础底面的压力小于地基的容许承载力 2.地基及基础的变形值小于建筑物要求的沉降值 3.地基及基础的整体稳定性有足够保证 4.基础本身的强度满足要求（简答）3. 地基可分为天然地基和人工地基。
天然地基浅基础类型及使用条件：根据受力条件及构造分为刚性基础和柔性基础。
刚性基础只要地基强度满足要求，柔性基础主要是用钢筋混凝土浇筑。
4. 基础根据埋置深度可分了浅基础和深基础。
浅基础的构造：（1）刚性扩大基础 （2）单独和联合基础（3）条形基础（4）筏板和箱形基础5. 基坑排水：（1）表面排水法（2）井点法降低地下水位（轻型井点，喷射井点，电渗井点，深井泵井点）6. 确定地基承载力的步骤和方法：1.确定土的分类名称2.确定土的状态3.确定土的容许承载力7. 确定土的承载力公式：)3()2(][][22110-+-+=h K b K γγσσ8. 刚性扩大基础的设计与计算：（一）基础埋置深度的确定1。
地基的地质条件2。
河流的冲刷深度3。
当地的冻结深度4.上部结构形式5当地的地形条件6保持持力层稳定所需的最小埋置深度（二）刚性扩大基础尺寸的拟定：根据基础埋置深度确定基础平面尺寸和基础分层厚度（三）地基承载力验算1。
持力层强度验算2。
软弱下卧层承载力验算（四）基底合力偏心距验算（五）基础稳定性（基础倾覆稳定性验算和基础滑动稳定性验算）和地基稳定性验算（六）基础沉降验算（七）柔性基础计算要点9. 桩与桩基础的分类：一。
按承台位置分类可分为：高桩承台基础和低桩承台基础 二按施工方法分类可分为：1沉桩（预制桩）（打入桩、振动下沉桩、静力压桩）、2灌注桩（钻、挖孔灌注桩、沉管灌注桩）、3管柱基础、4钻埋空心桩 三、按设置效应分类：1挤土桩、2部分挤土桩、3非挤土桩 四、按桩土相互作用特点分类：1竖向受荷桩（摩擦桩、端承桩或柱桩）、2横向受荷桩（主动桩，被动桩，竖直桩与斜桩）、3桩墩 五、桩身材料分类：1钢柱、2钢筋混凝土桩10. 桩基础的施工：钻孔灌注桩、挖孔灌注桩和沉管灌注桩、打入桩（打入桩的桩径在一般土质中不大于0.6米）、水中桩基础11. 护筒的作用（1）固定桩位，并作为钻孔导向（2）保护孔口防止孔口土层坍塌（3）隔离孔内孔外表层水，并保持孔内水位高出施工水位以稳固孔壁。
12. 泥浆在钻孔中的作用（1）在孔内产生较大的静水压力，可防止坍孔（2）泥浆向孔外土层渗漏，在钻进过程中，由于钻头活动，孔壁表面形成一层胶泥，具有护壁作用，同时将孔内外水流切断，能稳定孔内水位（3）泥浆相对密度大，具有挟带钻渣的作用，利于钻渣的排出。
此外，还有冷却机具和切土润滑作用，降低钻具磨损和发热程度。
13. 清孔的目的是除去孔底沉淀的钻渣和泥浆，以保证灌注的钢筋混凝土质量，确保桩的承载力。
清孔的方法：抽浆清孔、掏渣清孔、换浆清孔14. 单桩承载力是指单桩在荷载作用下，地基土和桩本身的强度和稳定性均得到保证，变形也在容许范围内，以保证结构物的正常使用所承受的最大荷载。
单桩承载力由桩侧摩阻力和桩底阻力组成（单桩轴向荷载传递机理和特点：桩的承载力是桩与土共同作用的结果，了解单桩在轴向荷载下桩土间的传力途径、单桩承载力的结构特点以及单桩受力破坏形态等基本概念，将对正确确定单桩承载力有指导意义）15. 桩侧摩阻力与那些因素有关：桩土间的相对位移、土的性质、桩的刚度、时间因素、土中应力状态以及桩的施工方法等因素有关16. 单桩轴向容许承载力确定方法：静载试验法、经验公式法、静力触探法、动测试桩法、静力分析法17. 经验公式法中钻孔灌注桩公式：)}3(]{[21][2200-++=∑h K A m l U P i i γσλτ 18. 负摩阻力：在一般情况下，桩受轴向荷载作用后，桩相对于桩侧土体作用向下位移，土对桩产生向上作用的摩阻力，称正摩阻力。
但当桩周土体因某种原因发生下沉，其沉降变化大于桩身的沉降变形时，在桩侧表面将出现向下作用的摩阻力，称其为负摩阻力 桩的负摩阻力产生的原因有1、在桩附近地面大量堆载，引起地面沉降2、土层中抽取地下水或其他原因，地下水位下降，使土层产生自重固定下沉3、桩穿过欠压密土层进入硬持力层，土层产生自重固结下沉4、桩数很多的密集群桩打桩时，使桩周土中产生很大的超孔隙水压力，打桩停止后桩周的再固结作用引起下沉5、在黄土冻土中的桩，因黄土湿陷、冻土融化产生地面下沉19. 中性点及位置确定：正负摩阻力变换处的位置称中性点，中性点的位置取决于桩与桩侧土的相对位移，并与作用荷载和桩周土的性质有关。
20. 桩深质量检测中低应变动测法有 1反射波法、2水电效应法、3机械阻抗法、4动力参数法、5声波透射法。
21. 土的弹性抗力Z x C ZX =σ 地基系数C 表示单位面积土在弹性限度内产生单位变形时所需要的力。
22. 地基系数分布规律相应的基桩内力和位移计算方法1、m 法 ：C=mz 2、k 法C=K 3、c 法 5.0cz C = 4、常数法 0K C =23. 桩的计算宽度：)(**01d Kb K K b f 或=24. 刚性桩和弹性桩：当桩的入土深度h>2.5⁄α时按弹性桩计算。
其他按刚性桩计算25. 桩基础设计的步骤：一、桩基础类型的选择(1)承台底面标高的考虑（2）柱桩桩基德摩擦桩桩基的考虑（3）桩型与施工方法的考虑 二、桩径桩长的拟定（1）桩径的拟定（2）桩长的拟定 三、确定基桩根数及其平面布置（1）桩的根数估算（2）桩间距的确定（3）桩的平面布置 四、桩基础设计计算与验算内容（1）单根基础的验算（2）群桩基础承载力和沉降量的验算（3）承台强度验算26. 沉井基础的特点是埋置深度可以很大，整体性强，稳定性好，有较大的承载面积，能承受较大的垂直荷载和水平荷载。
27. 沉井的分类：按施工方法分为一般沉井和浮运沉井28. 沉井基础施工一般可分为旱地施工、水中筑岛施工及浮运沉井施工（旱地沉井施工：1场地平整2制造第一节沉井3拆模及抽垫4挖土下沉5接高沉井6筑井顶围墙7地基检验和处理8封底、充填井孔及浇注顶盖。
水中沉井施工：1筑岛法2浮运沉井施工。
）29. 沉井的设计与计算步骤：一、沉井作为整体深基础的设计与计算（1）非岩石地基上沉井基础的计算（2）基底嵌入基岩的计算方法（3）墩台顶面的水平位移的计算方法（4）验算（基底应力验算、横向抗力验算、墩台顶面水平位移验算） 二、沉井施工过程中的机构强度计算（1）沉井自重下沉验算（2）第一节沉井的竖向挠曲验算（3）沉井刃脚受力计算（4）井壁受力计算（5）混凝土封底及顶盖的计算 三、浮运沉井的计算要点（1）浮运沉井稳定性验算（2）浮运沉井露出水面最小高度的验算 30.地基处理的方法：一 换土垫层法、排水固结法、挤密法、化学固化法、土工合成材料加筋法 31.换土垫层法：一，1砂垫层的设计计算2砂垫层平面尺寸的确定3基础最终沉降量的计算 二 垫层施工与质量检验 32.排水固结法可以解决的问题：1 沉降问题2 稳定问题 33. 排水固结法的加荷措施：一 砂井堆载预压法 二 袋装砂井和塑料排水板预压法（与普通砂井比较袋装砂井的优点：施工工艺和机具简单，用砂量少。
间距较小，排水固结效率高，井径小，成孔时对软土扰动较小，有利于地基土的稳定及其连续性。
塑料排水板预压法的优点：1塑料板由工厂生产，材料质地均匀可靠，排水效果稳定 2塑料板质量轻，便于施工操作。
3施工机械轻便，能在超软弱地基上施工，施工速度快，工程费用低。
）34. 塑料排水板预压法当量换算直径：πδ)(2+=b d p b 塑料板宽δ塑料板厚35. 排水固结法适用于饱和软粘土地基 。
如地基土变形较大或施工质量稍差常会出现砂井被挤压截断，不能保持砂井在软土中排水通道的畅通，影响加固效果，采用，袋装砂井和塑料排水板预压法。
施工简便，加快了地基的固结，用砂节约，在工程中得到日益广泛的应用。
36. 挤（振）密法：适用于松散土地基，不适用于饱和软粘土地基。
37. 化学固化法：是在软土地基土中掺入水泥石灰等，用喷射搅拌等方法，使与土体充分混合固化，或把一些能固定的化学浆液注入地基土孔隙，以改善地基土的物理力学性质，达到加固的目的。
38. 化学固化法分类： 按加固材料的状态可分为粉体类和浆液类。
按施工工艺可分为低压搅拌法，高压喷射注浆法和胶结法39. 土工合成材料的作用：（隔离，加筋，反滤，排水，防渗和保护）一、排水反滤作用 二、加筋作用 1用于加固土坡和堤坝 2加固地基 3加筋土挡墙40. 黄土湿陷发生的原因和影响因素：干旱或半干旱是黄土形成的必要条件季节性的短期雨水将松散干燥的粉粒粘聚起来，而长期的干旱使土中水分不断蒸发，黄土结构中还零星的分布着沙粒，使得黄土成为了矿物颗粒的集合体，这些黄土的结构特征及其物质组成是产生湿陷性的内在原因 。
黄土受水浸湿时，结合水联结消失，骨架强度降低，土体在上覆土层的自重力或附加应力与自重的作用下，结构迅速破坏，土粒滑向大孔，粒间间隙减小。
故水的浸湿是黄土湿陷性发生的外界条件。
影响因素：空隙比，含水量，所受压力的大小41. 黄土地基-评价： 从失陷系数，构造物类别的划分，建筑场地湿陷类型和湿陷等级等方面评价。
42. 影响膨胀土胀缩的主要因素：内在机制主要指矿物成分及微观结构，活性粘土矿物蒙脱石的多少直接决定着土的膨胀性的大小。
外界因素主要指水对膨胀土的作用面面连接的叠聚体是膨胀土的一种普遍的结构，该形式具有很大的吸水膨胀和失水收缩的能力。
43. 膨胀土的判别：自由膨胀率大于40%的土。
1、裂隙发育，常有光滑面和擦痕，有的裂隙中充填这灰白、灰绿色粘土。
在自然条件下呈坚硬或硬塑状态；2、多出露于二级或二级以上阶地、山前和盆地边缘丘陵地带，地形平缓，无明显自然陡坎；3、常见浅层塑性滑坡、地裂、新开挖坑壁易发生坍塌等；4、建筑物裂缝随气候变化而张开和闭合45 基础根据埋置深度分为浅基础和深基础。
46 软土地基基础工程应注意的事项1要取代表性很好的地质资料2软土地基路堤处治设计应注意的事项3软土地区的桥涵基础设计应注意的事项4软土地基桥台及桥头路堤的稳定设计应注意的事项47 对湿陷黄土地的处理：1灰土或素土垫层2重锤夯实急强夯法3石灰土或二灰挤密法4预浸水处理48沙井和沙桩的区别：1加固机理不同，沙井选用的是排水固结，沙桩采用的是挤密加固2使用的土质不同：沙井适合处理饱和软粘土地基，沙桩适合处理松散的土地基。
