脑电图机

脑电图机市场分析报告1.引言1.1 概述脑电图机是一种能够记录人脑电活动的设备，通过测量在头皮上不同区域的电位变化来对人脑的活动进行监测和分析。

随着神经科学和医学技术的发展，脑电图机的市场需求不断增长。

本报告旨在对脑电图机市场进行深入分析，以便了解当前市场规模、竞争对手情况和潜在发展趋势，为相关企业制定合适的营销策略和产品发展方向提供参考。

1.2 文章结构文章结构部分的内容：文章结构部分主要介绍本篇报告的整体结构安排，包括各个章节的内容概述以及它们之间的逻辑关系。

通过本部分的介绍，读者可以在阅读整篇报告之前对整体内容有一个清晰的认识，为后续的阅读和理解奠定基础。

具体包括：- 引言部分：介绍本报告的背景和意义，对市场分析报告的整体目的进行概述，并总结了本章节内容。

- 正文部分：分为市场规模分析、竞争对手分析和潜在发展趋势三个部分，对市场的现状和未来进行详细分析。

- 结论部分：展望市场的发展前景，提出建议和策略，总结全文的主要观点和结论。

文章1.3 目的：通过本报告对脑电图机市场进行深入分析，旨在了解当前市场规模和趋势，剖析竞争对手的情况，并探讨市场的发展潜力和未来趋势。

通过本报告的研究，旨在为相关企业提供市场前景展望和发展策略建议，助力企业在该领域取得更大的竞争优势。

1.4 总结经过本报告的市场分析和竞争对手分析，我们对脑电图机市场有了更深入的了解。

随着神经科学和脑科学的发展，脑电图机市场正逐渐壮大，并呈现出增长的趋势。

竞争对手众多，产品功能和性能不断提升，市场竞争激烈。

然而，我们也看到了脑电图机市场的潜在发展趋势，包括技术创新、产品多样化、市场细分等方面。

因此，我们对脑电图机市场的未来充满信心，并相信在正确的策略指导下，公司有望在市场中获得更大的份额和更高的回报。

综上所述，我们对脑电图机市场的前景持乐观态度，并在未来的发展中，我们将采取相应的建议和策略，以实现更好的市场业绩和发展。

2.正文市场规模分析部分的内容：2.1 市场规模分析脑电图机市场是医疗设备市场中的一个重要领域，随着人们对脑科学和神经疾病研究的深入，脑电图机的需求也在不断增加。

脑电图机管理制度一、总则为了规范和统一脑电图机的管理工作，提高脑电图检测的质量和效率，制定本管理制度。

二、管理范围本制度适用于所有脑电图机的管理工作。

三、管理责任1. 院长负责全院脑电图机的管理工作，确保脑电图检测的质量和效率。

2. 技术人员负责脑电图机的操作和维护工作，保证设备正常运转。

3. 护士负责脑电图检测的前期准备工作，协助技术人员完成检测过程。

四、设备管理1. 脑电图机应放置在干净整洁的环境中，远离水源和火源。

2. 脑电图机每天应进行开机自检，确保设备正常工作。

3. 定期对脑电图机进行维护保养，保证设备的稳定性和可靠性。

4. 严格控制脑电图机的使用时间，防止设备过度使用造成设备损坏。

五、人员管理1. 技术人员应具备相关资质和培训证书，熟悉脑电图机的操作和维护。

2. 护士应接受相关培训，掌握脑电图检测的前期准备工作。

3. 所有从业人员应严格遵守相关规章制度，保证检测的准确性和可靠性。

六、检测流程1. 接到检测申请后，护士应及时联系患者，告知检测时间和注意事项。

2. 技术人员应根据患者的具体情况，选择合适的检测方法和参数。

3. 在检测过程中，技术人员应认真操作，确保信号的准确性和稳定性。

4. 检测完成后，技术人员应认真整理和保存检测数据，提供给医生进行分析。

七、质量控制1. 脑电图检测应按照相关标准和规范进行，确保结果的准确性和可靠性。

2. 定期对检测结果进行质量评估，及时发现和解决存在的问题。

3. 对检测机器进行定期维护和校准，确保设备的正常运转。

八、违规处理1. 对违反本管理制度的行为，将按照相关规定进行追责和处理。

2. 严重影响检测质量和患者安全的行为，将立即停止检测并进行调查处理。

本管理制度经制定后在全院推广实施，以提高脑电图检测的质量和效率，保障医疗安全和患者权益。

脑电图机原理
脑电图（electroencephalogram，简称EEG）是一种测量人类
大脑电活动的方法。

脑电图机利用电极贴附在头皮上来记录大脑内的电信号，然后通过放大和滤波，将收集到的电信号转化为可视化的脑电图形。

脑电图机的工作原理如下：首先，将电极通过导电胶粘贴到头皮上相应的位置。

这些电极会捕捉到大脑中神经元的电活动。

当神经元存活并进行通信时，会产生微弱的电流，这些电流可以传播到头皮，并被电极所接收。

接下来，脑电图机会将电极接收到的微弱电流放大，以便更好地记录和分析。

放大过程中，还需要进行滤波处理以去除非相关的干扰信号，例如心电图和肌电图等。

最后，放大和滤波处理后的电信号会通过模数转换器转换为数字信号，并传送到脑电图机的计算系统或计算机上进行进一步分析和显示。

这些数字信号可以通过不同的图形化方式来展示，例如时域图、频域图或者事件相关电位图等。

总的来说，脑电图机利用电极记录大脑内神经元的电信号，并通过放大、滤波和转换等步骤将其转化为可视化的脑电图形。

通过观察和分析脑电图，研究人员可以研究大脑活动的相关特征，如频率、振幅、相位和时域特性等，从而进一步了解和研究人类大脑的功能和疾病。

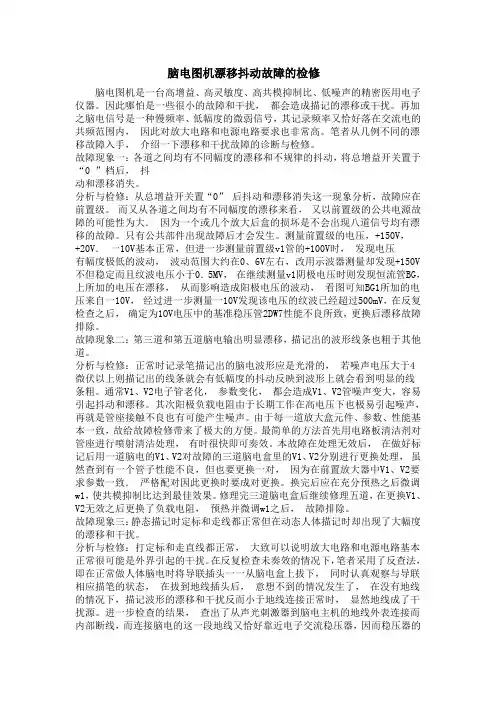

脑电图机漂移抖动故障的检修脑电图机是一台高增益、高灵敏度、高共模抑制比、低噪声的精密医用电子仪器。

因此哪怕是一些很小的故障和干扰，都会造成描记的漂移或干扰。

再加之脑电信号是一种慢频率、低幅度的微弱信号，其记录频率又恰好落在交流电的共频范围内，因此对放大电路和电源电路要求也非常高。

笔者从几例不同的漂移故障入手，介绍一下漂移和干扰故障的诊断与检修。

故障现象一：各道之间均有不同幅度的漂移和不规律的抖动，将总增益开关置于“0 ”档后，抖动和漂移消失。

分析与检修：从总增益开关置“0”后抖动和漂移消失这一现象分析，故障应在前置级。

而又从各道之间均有不同幅度的漂移来看，又以前置级的公共电源故障的可能性为大．因为一个或几个放大后盒的损坏是不会出现八道信号均有漂移的故障。

只有公共部件出现故障后才会发生。

测量前置级的电压，+150V，+20V．一10V基本正常，但进一步测量前置级v1管的+100V时，发现电压有幅度极低的波动，波动范围大约在0、6V左右，改用示波器测量却发现+150V 不但稳定而且纹波电压小于0．5MV，在继续测量v1阴极电压时则发现恒流管BG，上所加的电压在漂移，从而影响造成阳极电压的波动，看图可知BG1所加的电压来自一10V，经过进一步测量一10V发现该电压的纹波已经超过500mV，在反复检查之后，确定为1OV电压中的基准稳压管2DW7性能不良所致，更换后漂移故障排除。

故障现象二：第三道和第五道脑电输出明显漂移，描记出的波形线条也粗于其他道。

分析与检修：正常时记录笔描记出的脑电波形应是光滑的，若噪声电压大于4微伏以上则描记出的线条就会有低幅度的抖动反映到波形上就会看到明显的线条粗。

通常V1、V2电子管老化，参数变化，都会造成V1、V2管噪声变大，容易引起抖动和漂移。

其次阳极负载电阻由于长期工作在高电压下也极易引起噪声，再就是管座接触不良也有可能产生噪声。

由于每一道放大盒元件、参数、性能基本一致，故给故障检修带来了极大的方便。

医用脑电图机的使用方法脑电图（Electroencephalogram, EEG）是一种无创性的检查方法，用于监测和记录脑电活动。

医用脑电图机是一种专门用于记录和分析脑电信号的设备。

本文将介绍医用脑电图机的使用方法，帮助医务人员正确操作和获取准确的脑电图结果。

一、准备工作在使用医用脑电图机之前，需要进行以下准备工作：1. 脑电图室的准备：确保检查环境安静、相对舒适，避免干扰因素的影响。

2. 患者准备：告知患者检查目的、流程和注意事项，如保持安静并避免剧烈运动、摄入咖啡因等刺激性物质。

3. 准备脑电图仪器：检查前需要检查设备是否工作正常、电极是否完好，并准备录制所需材料：导电胶浆、电极帽、纱布等。

二、设置脑电图机参数在使用脑电图机进行检查之前，需要根据实际情况设置合适的参数。

包括：1. 采集速度：根据需要选择合适的采样速度，常用为每秒采集250或500次。

2. 滤波器设置：根据实际需要选择滤波器类型和截止频率，常见的有低通滤波器和高通滤波器。

3. 通道设置：根据实际需要选择采集通道数量和位置，通常会选择国际10-20系统或者国际10-10系统。

三、电极的贴附和连接在进行脑电图检查时，需要将电极正确贴附在患者头部，并与脑电图机连接。

1. 准备电极：使用导电胶浆将电极贴附在电极帽的相应位置，保证电极处于良好的导电状态。

2. 定位电极帽：根据国际10-20系统或者国际10-10系统的指导，将电极帽正确地戴在患者的头部上。

3. 连接脑电图机：将电极帽与脑电图机的相应通道进行连接，确保连接牢固且信号传输畅通。

四、进行脑电图记录完成准备工作后，即可开始进行脑电图检查。

1. 记录脑电图：打开脑电图机的记录功能，开始采集脑电信号。

在记录期间，患者应保持静止，避免产生运动伪波。

2. 实时监控：同时，医务人员需要实时监控脑电信号的质量，如检查是否存在电极脱落、波形是否清晰等。

3. 检查结束：根据实际需要，记录一定时间后，可以结束脑电图检查，停止记录并关闭脑电图机。

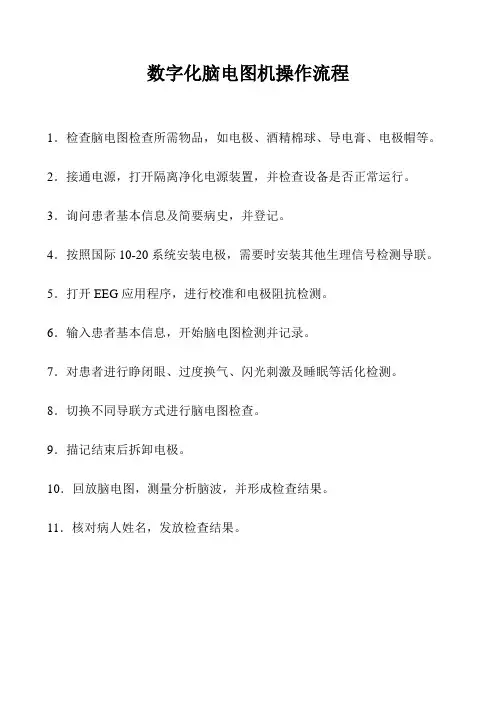

数字化脑电图机操作流程
1．检查脑电图检查所需物品，如电极、酒精棉球、导电膏、电极帽等。

2．接通电源，打开隔离净化电源装置，并检查设备是否正常运行。

3．询问患者基本信息及简要病史，并登记。

4．按照国际10-20系统安装电极，需要时安装其他生理信号检测导联。

5．打开EEG应用程序，进行校准和电极阻抗检测。

6．输入患者基本信息，开始脑电图检测并记录。

7．对患者进行睁闭眼、过度换气、闪光刺激及睡眠等活化检测。

8．切换不同导联方式进行脑电图检查。

9．描记结束后拆卸电极。

10．回放脑电图，测量分析脑波，并形成检查结果。

11．核对病人姓名，发放检查结果。

认知映射脑电图机带来的社会效益脑电图机是由测量脑电信号的生物电放大器，通过脑电传感器采集人体头部生物电信号，放大、滤波后，进行信号处理与分析和记录。

根据分析结果进行显示、记录和传输。

脑电图机是神经系统疾病诊断的必备仪器，也常见于临床的麻醉监护和重症监护病房。

医学监测等医疗领域是脑电图机最初始、最直接的应用领域，也是目前全球范围内最主要的应用领域，例如在大脑信号监测方面，目前已形成较为成熟的技术规范，并且该技术具备良好的时间分辨率、易用性、便携性和相对低廉的价格。

另外，脑电图机还可应用在心理评估、解码运动意图等新型应用领域。

近几年随着微电子技术、医学信号处理技术、电生理技术等不断进步，脑电图机的稳定性、可靠性大幅度提升，再加上居民健康意识的提升等众多因素，共同推动着全球脑电图机产业的发展。

根据数据，20XX年全球脑电图机市场规模约为12亿美元，20XX-20XX 年全球市场复合增长率在4%左右。

20XX年受疫情影响，行业部分领先企业的营收降幅均在10%以上，初步以10%的降幅测算20XX年全球脑电图机行业市场规模约为11亿美元。

分区域市场来看，北美在全球脑电图设备市场中占据最大的市场份额，20XX年北美地区脑电图机销售收入占全球总收入的44%，主要是由于该区域高度发达的医疗保健基础设施以及领先供应商的强大分销和销售网络布局等因素推动该区域市场发展，另外，各种睡眠和神经退行性疾病的患病率上升、医疗保险范围的覆盖也是促成这一区域市场发展的主要因素。

从全球主要地区脑电图机专利申请数量来看，截至20XX年8月，中国专利申请数量占比最高为23%，其次是美国占比17%、韩国占比14%。

近几年，中国的脑电图机专利申请数量规模高速增长，目前国内的相关专利申请数量已经超过美国、日本、韩国等发达国家，有助于推动国内脑电图机研发制造水平快速提升。

脑电图机的维护和保养
(1)脑电图机的存放和使用地点应该比较干燥、清洁，气温不要过高或过低，地板要防止震动，还要防止灰尘进入仪器内部。

在不使用的时侯应该用布罩罩起来。

(2)脑电图机如果长期停止使用，必须定期通电，以驱除潮气和防止生锈,一般每月通电一到两次，每次通电时间一个小时左右。

(3)脑电图机使用的墨水是专用的，不宜用其它书写墨水，以防记录笔堵塞。

如发现墨水缸有漏水现象，应立即停止使用，及时处理。

特别注意不能让墨水渗入记录器内，因为会对记录器的性能产生不良影响。

(4)要注意保护记录笔，为获得高的频率响应，记录笔总是制作的轻巧，但同时也造成笔的强度不够，容易损坏。

在使用时要防止过载的讯号加到记录器上去。

(5)记录时要尽量让基线处于中间位置，如发现电路故障等原因使记录笔偏到一旁时，应及时关掉该导记录开关，因为记录笔偏到最旁边时记录器线圈的电流最大，时间长了线圈会过热甚至损坏。

(6)注意不要让盐水沾湿电极导线、分线合、仪器面板等，如果盐水侵入分线合内，会降低绝缘引起交流干扰等弊病。

(7)要经常检查电极的氯化情况，并在使用一段时间后进行一次氯化处理。

医疗脑电图仪维修手册一、前言医疗脑电图仪（以下简称脑电图仪）是一种用于检测和记录人体脑电信号的设备，广泛应用于医疗领域。

为了确保脑电图仪的正常运行，本手册旨在提供维修指南，帮助维修人员准确诊断故障，及时修复设备，保证其稳定的运行。

二、设备概述脑电图仪是一种高精度、高灵敏度的医疗设备，主要由硬件和软件两部分组成。

硬件包括电极、模拟信号采集电路、增益放大器和滤波器等组件，用于采集和处理脑电信号。

软件则负责数据的记录、分析和显示。

三、常见故障及解决方法1. 设备无法启动可能原因：电源故障、线路连接不良等。

解决方法：首先检查电源是否正常工作，确保稳定供电。

其次，检查线路连接是否松动或接触不良，重新连接或更换线缆。

2. 脑电信号质量差可能原因：电极脱落、电极接触不良等。

解决方法：检查电极是否牢固，并确保与患者皮肤充分接触。

如有需要，可更换电极或使用电导胶提高信号质量。

3. 数据记录异常可能原因：存储设备损坏、软件故障等。

解决方法：检查存储设备是否正常，如有需要，及时更换。

对于软件故障，可重新安装或更新软件版本。

4. 系统崩溃或死机可能原因：软件异常、电源不稳定等。

解决方法：检查软件是否有更新版本，及时更新。

同时，确保电源供应的稳定性，避免因供电不足或波动造成系统崩溃。

四、维护保养为了确保脑电图仪的长期稳定运行，定期的维护保养是必不可少的。

以下是维护保养的注意事项：1. 电极清洁：定期清洗电极，保持电极表面的清洁度，避免信号受到干扰。

2. 设备通风：确保设备周围有足够的通风空间，避免过热损坏设备。

3. 防尘防潮：保持设备清洁，并避免设备进水或受潮，以防损坏电子元件。

4. 定期校准：根据使用说明书的指导，定期对设备进行校准，保证测量结果的准确性。

五、安全注意事项1. 在维修过程中，确保设备与电源完全断开，并采取必要的安全措施，以防止触电或其他意外。

2. 请严格按照使用手册的说明进行操作，并避免未经授权的维修操作，以免损坏设备或造成人身伤害。

脑电图机工作原理人体组织细胞总在自发地不断产生着很微弱的生物电活动，利用在头皮上安装电极将细胞的电活动引出来并经脑电图机放大后记录下来得到有一定波形、波幅、频率和相位的图形、曲线，即为脑电图。

当脑组织发生病理或功能改变时，这种曲线也会发生相应的改变，从而为临床诊断治疗大脑及神经系统疾病，如畸形中枢神经系统感染，颅内肿瘤与慢性病变，脑血管疾病，脑损伤及癫痫等提供依据。

当神经元受遗传、病理、电化学或药物刺激时，细胞膜的平衡遭到破坏，产生高度去极化，这时可产生动作电位，这个局部动作电位又会破坏下一段细胞膜的平衡状态，这一系列反复恢复和破坏细胞膜的生化物理过程，便构成了动作电位在神经元和神经细胞膜上的单向传递，就产生了脑电信号，其幅值范围为1 0-100μV，脑电图机就是拾取这种极其微弱的脑电信号进行放大处理，描迹记录的仪器，用以诊断神经系统疾病的仪器，其基本原理框图如下：输入盒为金属屏蔽盒，头皮电极导线通过输入盒与脑电图机输入端相连接，当今市场上的脑电图机一般在输入盒内缓冲放大器以降低噪音。

导联选择器实现不同导联及信号通道的选择。

由于脑电信号微弱，幅值极低，要求脑电图机有很高的放大增益，故脑电图机多采用多极放大技术，以实现其较高的增益。

还要求有很高的其模抑制比。

对电源的稳定性也有严格要求，一般在电源电压波动±10%时，输出电压变化要小于0．01%，特别是供给前置放大级的电源电压波动应小于0．5μV。

电极与皮肤接触电阻的大小，与脑电记录的质量有直接关系，一般接触电阻应小于20KΩ，如果大于此值，必须清洁皮肤，处理电极或采用更好的电极膏，以保证测量的准确，所以脑电图机设有电极—皮肤接触阻抗测量装置。

由于脑电信号幅值变化较大，就要求增益控制能有多档调节。

2脑电图机干扰的排除由于脑电信号是一种极其微弱的生物电信号，在对信号的采集、放大、处理等过程中很容易发生干扰现象，当脑电机受到干扰时，多表现为描述出的波形不光滑，抖动大，会影响临床诊断。

几种常见的‎脑电图机赵军胜20085‎023一、NT920‎0-16D数字‎脑电图仪(普及型)（一）仪器简介：NT920‎0-16D（普及型）型数字脑电‎图仪采用U‎E-16B型放‎大器，增加了单道‎放大、时域地形图‎、频率测量、多用户管理‎系统等功能‎，是集脑电图‎、脑地形图与‎脑电监护于‎一体的多功‎能仪器。

它利用生物‎电放大器采‎集脑电波信‎号，运用计算机‎分析系统加‎以处理，绘制三维活‎动脑地形图‎，定量定位地‎反映大脑机‎能变化及大‎脑发生病变‎的范围、部位及程度‎，为颅脑疾病‎的诊断和治‎疗提供客观‎准确的依据‎。

本仪器既可‎做病理性病‎变诊断又可‎做功能性病‎变诊断，弥补了CT‎和MRI的‎不足。

电脑存贮病‎历和无笔描‎记，大大节约使‎用成本，并为病人复‎查带来极大‎的方便。

（二）数字脑电在‎临床上的应‎用：癫痫病、脑肿瘤、脑血管病、脑炎、脑膜炎、脑脓肿、气体农药中‎毒、脑震荡、脑外伤、脑死亡、中风和再中‎风预测及老‎年痴呆的诊‎断、精神病、神经衰弱及‎精神分裂等‎科学研究（三）性能特点：1、采用UE-16B型放‎大器2、采用win‎d os 2000操‎作系统，稳定性高。

3、USB接口‎全数字脑电‎放大器，支持热插拨‎，无需插卡，便于携带。

4、采样率可达‎1000点‎/秒。

超强的抗干‎扰能力，确保脑电波‎形不失真。

5、正常参考值‎。

6、强大的多用‎户管理功能‎，确保每位操‎作大夫病历‎档案数据的‎独立性和安‎全性。

7、强大的数据‎库管理方式‎，可支持多种‎查询检索，方便对病人‎的各种信息‎进行检索和‎统计。

8、用于体检时‎，可连续采集‎多个病人并‎统一打印病‎例报告。

9、采集过程中‎，导联列表实‎时显示，并可随时改‎变走纸速度‎及灵敏度。

10、可在采集和‎回放过程中‎，随时添加事‎件标记及医‎生注释，并可自定义‎导联方式及‎诱发事件。

11、可按长度和‎方向选择E‎E G波形，边采集边回‎放；12、具有多级电‎影回放功能‎。

2024年脑电图机市场分析现状引言脑电图（Electroencephalography，EEG）是一种通过记录头皮上电极捕捉大脑活动电流而得到的一种生理信号。

脑电图机是对脑电信号进行采集、放大和处理的设备。

脑电图机在神经科学、临床医学和认知心理学等领域具有广泛应用。

本文将对脑电图机市场的现状进行分析，包括市场规模、市场竞争、产品特点等。

市场规模脑电图机市场是一个庞大而快速增长的市场。

随着神经科学和神经疾病研究的不断深入，对脑电图机的需求也越来越大。

根据市场研究公司的报告，全球脑电图机市场预计将在未来几年内保持平均年增长率约为6%的增长。

市场规模主要受到以下几个因素的影响：1. 医疗领域需求增加随着人口老龄化以及神经疾病发病率的上升，医疗领域对脑电图机的需求不断增加。

脑电图机在神经疾病诊断、治疗效果监测和脑功能研究中起着重要作用，成为医疗机构不可或缺的设备。

2. 科研领域需求增加随着神经科学研究的不断深入，对脑电图机的需求也不断增加。

脑电图机在神经研究、认知心理学和神经反馈训练等领域具有广泛应用。

科研机构和大学实验室对高精度和多功能的脑电图机需求量大。

市场竞争脑电图机市场竞争激烈，主要的竞争者包括国内外知名的医疗设备制造商和科研仪器制造商。

市场上主要的脑电图机品牌包括Philips、Nihon Kohden、Neuroscan等。

竞争主要集中在以下几个方面：1. 产品质量和性能脑电图机作为一种专业医疗设备，产品质量和性能是用户选择的重要考虑因素。

竞争厂商通过不断研发新的技术和改进产品性能来提升竞争力。

2. 产品价格由于市场竞争激烈，价格也成为影响市场份额的重要因素。

厂商通过降低成本、提高生产效率等方式来降低产品价格，以吸引更多的客户。

3. 产品创新和多样化市场上的脑电图机产品越来越多样化，厂商通过不断创新和研发新产品来满足用户需求。

例如，一些厂商推出了便携式脑电图机、无线脑电图机等新型产品。

产品特点脑电图机具有以下几个特点：1. 高精度采集脑电图机采用高精度的电极和信号处理技术，可以准确地采集、放大和处理脑电信号。

脑电图机通用安全要求背景脑电图（Electroencephalogram，简称EEG）是利用电极在头皮表面测量脑部活动的方法。

脑电图机是一种用于采集和分析脑电信号的设备，常用于临床诊断和科学研究中。

脑电图机在使用过程中需要满足一定的安全要求，以保障患者和使用者的安全。

安全要求设备结构安全要求1.设备结构应紧固，各部件应稳固。

2.松动、变形或损坏的部件应及时更换或修复。

3.电源和各部件之间应有防护措施，以防止触电。

电气安全要求1.设备应采用符合国家规定的电气安全标准的电缆和插头，以防止电气危险。

2.设备应设置漏电保护器，并进行定期检查和测试。

3.设备接地应符合国家规定。

4.设备应有过载保护装置，以防止电气过载。

人员安全要求1.操作人员应具有必要的专业技能和知识，以保证安全操作。

2.操作人员应熟悉设备使用说明和相关标准，以保证正确使用设备。

3.操作人员应了解并遵守相关安全规定，以保证安全操作。

4.操作过程中，操作人员应注意个人卫生和防护，以避免感染和危险物质危害。

数据安全要求1.设备应设置账户和密码，并进行定期更换和管理，以保证数据安全。

2.设备应设置数据传输加密，以保证数据传输过程中的安全。

3.所有数据应备份并进行定期检查，以保证数据不丢失。

结论在使用脑电图机时，需要考虑设备结构安全、电气安全、人员安全和数据安全等方面的要求，以保证使用过程中的安全。

只有在具备足够的专业技能和知识的前提下，才能正确使用脑电图机，严格符合相关规定和标准，保障患者和使用者的安全。

（一）电极安放系统为了区分电极和两大脑半球的关系，通常右侧用偶数，左侧用奇数。

从鼻根至枕骨粗隆连一正中矢状线，再从两瞳孔向上、向后与正中矢状线等距的平行线顺延至枕骨粗隆称左右瞳枕线。

1、从枕骨粗隆向上约2cm，左右旁开3cm与左右瞳枕线相交处为左右枕极(9、10)。

2、沿瞳枕线人发际约1cm处为左右额前极(1、2)。

3、左右外耳道连线与左右瞳枕线相交处为左右中央极(5、6)。

4、左右额前极与中央极之中点处为左右额极(3、4)。

5、左右中央极与枕极之中点处为左右顶极(7、8)。

6、左右中央极与外耳道之中点处为左右颞中极(11、12)。

7、左右瞳孔与外耳道中点处为左右颞前极(13；14)。

8、左右乳突上发际内约1em处为左右颞后圾(15、16)。

9、两耳垂电极的连接方式有两种：(1)两耳垂连在一起，同时与地线相连，而将无关电极放在头顶中部或鼻根部，或第七颈椎处。

(2)两耳垂分别或共同作为作用电极与头皮电极配对作为脑电团机输入端。

另在头顶处，附加一个电极与地线相连。

目前，国际上已广泛采用10-20系统电极法，其前后方向的测量是以鼻根到枕骨粗隆连成的正中线为准，在此线左右等距的相应部位定出左右前额点(FP1，FP2)、额点(F3，F4)、中央点(C3．C4)、顶点(P3，，P4)和枕点(O1，O2)，前额点的位置在鼻根上相当于鼻根至枕骨粗隆的10％处，额点在前额点之后相当于鼻根至前额点距离的二倍即鼻根正中线距离20％处，向后中央、顶、枕诸点的间隔均为20％，10-20系统电极的命名即源于此。

（二）单极导联法脑电图机的导联连接方式一般分为单极导联法和双极导联法。

单极导联法是将活动电极置于头皮上，并通过导联选择开关接至前置放大器的一个输人端(G1)；无关电极置于耳垂，并通过导联选择开关按至前置放大器的另一个输入端(G2)。

这样产生于活动电极处的阴性电位变化将作为波形向上的阴性波形被记录下来。

无关电极一般选两侧耳垂，它与活动电极有多种连接方式：1．一侧(如左侧洱垂无关电极与同侧头皮话动电极连接。
