参考资料-脑电图仪

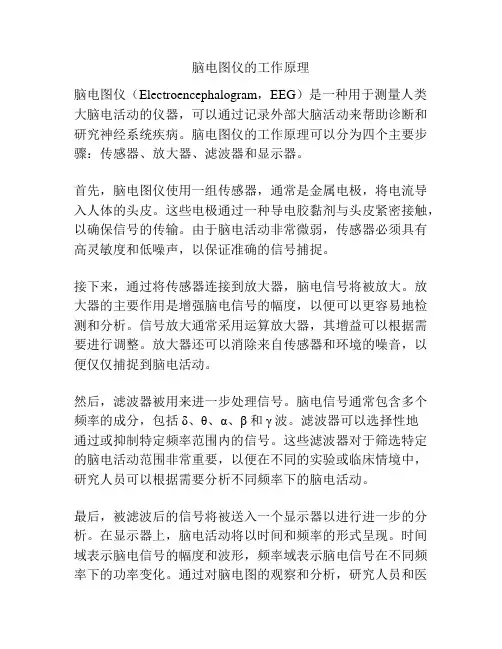

脑电图仪的工作原理脑电图仪（Electroencephalogram，EEG）是一种用于测量人类大脑电活动的仪器，可以通过记录外部大脑活动来帮助诊断和研究神经系统疾病。

脑电图仪的工作原理可以分为四个主要步骤：传感器、放大器、滤波器和显示器。

首先，脑电图仪使用一组传感器，通常是金属电极，将电流导入人体的头皮。

这些电极通过一种导电胶黏剂与头皮紧密接触，以确保信号的传输。

由于脑电活动非常微弱，传感器必须具有高灵敏度和低噪声，以保证准确的信号捕捉。

接下来，通过将传感器连接到放大器，脑电信号将被放大。

放大器的主要作用是增强脑电信号的幅度，以便可以更容易地检测和分析。

信号放大通常采用运算放大器，其增益可以根据需要进行调整。

放大器还可以消除来自传感器和环境的噪音，以便仅仅捕捉到脑电活动。

然后，滤波器被用来进一步处理信号。

脑电信号通常包含多个频率的成分，包括δ、θ、α、β和γ波。

滤波器可以选择性地通过或抑制特定频率范围内的信号。

这些滤波器对于筛选特定的脑电活动范围非常重要，以便在不同的实验或临床情境中，研究人员可以根据需要分析不同频率下的脑电活动。

最后，被滤波后的信号将被送入一个显示器以进行进一步的分析。

在显示器上，脑电活动将以时间和频率的形式呈现。

时间域表示脑电信号的幅度和波形，频率域表示脑电信号在不同频率下的功率变化。

通过对脑电图的观察和分析，研究人员和医生可以获得有关大脑活动模式的重要信息。

总结来说，脑电图仪的工作原理涉及到传感器的安置和信号捕捉、信号放大、滤波以及信号的显示和分析。

这些步骤的结合使得脑电图仪能够准确地测量和记录人类大脑电活动，为神经科学研究和临床诊断提供了重要的工具。

脑电图在观察特定的脑电活动模式、监测疾病的发展和评估治疗的有效性方面具有广泛的应用前景。

此外，脑电图仪还有一些其他的工作原理和技术，以提高信号的质量和准确性。

首先，脑电图仪使用差分放大器来排除来自环境和其他非脑电源的干扰。

差分放大器比单个传感器更有效，因为它可以相互抵消信号，从而增加信号和噪声之间的信噪比。

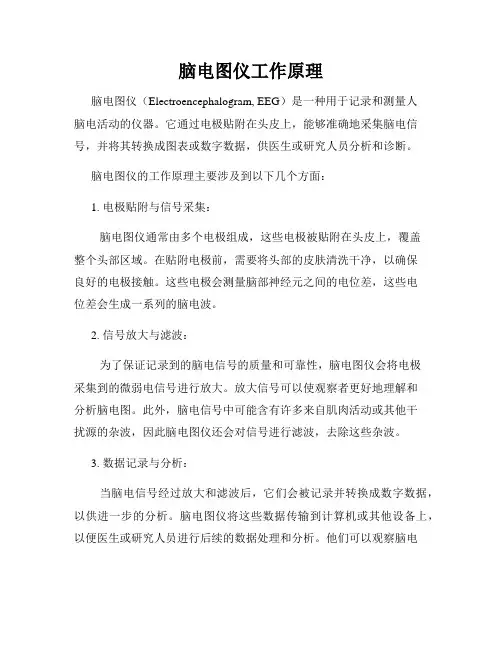

脑电图仪工作原理脑电图仪（Electroencephalogram, EEG）是一种用于记录和测量人脑电活动的仪器。

它通过电极贴附在头皮上，能够准确地采集脑电信号，并将其转换成图表或数字数据，供医生或研究人员分析和诊断。

脑电图仪的工作原理主要涉及到以下几个方面：1. 电极贴附与信号采集：脑电图仪通常由多个电极组成，这些电极被贴附在头皮上，覆盖整个头部区域。

在贴附电极前，需要将头部的皮肤清洗干净，以确保良好的电极接触。

这些电极会测量脑部神经元之间的电位差，这些电位差会生成一系列的脑电波。

2. 信号放大与滤波：为了保证记录到的脑电信号的质量和可靠性，脑电图仪会将电极采集到的微弱电信号进行放大。

放大信号可以使观察者更好地理解和分析脑电图。

此外，脑电信号中可能含有许多来自肌肉活动或其他干扰源的杂波，因此脑电图仪还会对信号进行滤波，去除这些杂波。

3. 数据记录与分析：当脑电信号经过放大和滤波后，它们会被记录并转换成数字数据，以供进一步的分析。

脑电图仪将这些数据传输到计算机或其他设备上，以便医生或研究人员进行后续的数据处理和分析。

他们可以观察脑电图的形态和频率特征，并与一般或异常的脑电图进行比较，以帮助诊断和研究各种脑部疾病或异常情况。

4. 应用领域：脑电图仪在医学领域有广泛的应用。

最常见的应用是用于诊断和监测癫痫发作。

此外，它还被用于评估睡眠障碍、脑衰老性病变、脑外伤和精神障碍等疾病。

研究人员也使用脑电图仪来研究大脑的认知功能、情绪状态和神经可塑性等。

总结：脑电图仪是一种可以测量和记录脑电活动的仪器。

通过电极贴附在头皮上，脑电图仪能够采集脑电信号，并将其转换成图表或数字数据，以供医生或研究人员进行分析和诊断。

脑电图仪的工作原理涉及电极贴附与信号采集、信号放大与滤波以及数据记录与分析等方面。

脑电图仪在医学领域有广泛的应用，可用于诊断和监测癫痫发作、评估睡眠障碍和脑衰老性病变等疾病，同时也适用于神经科学研究和认知功能研究等领域。

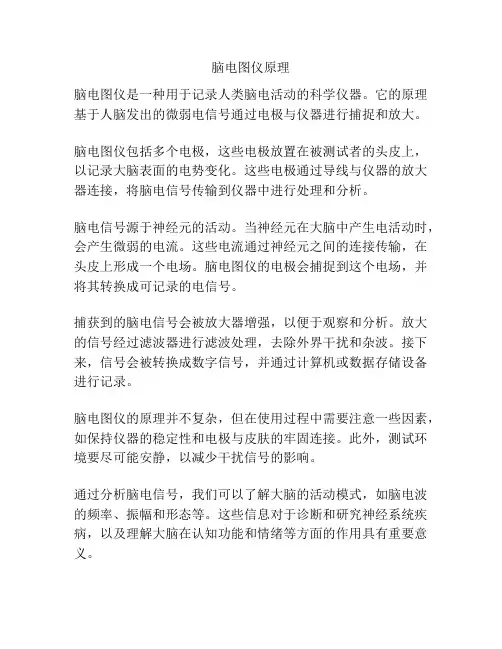

脑电图仪原理
脑电图仪是一种用于记录人类脑电活动的科学仪器。

它的原理基于人脑发出的微弱电信号通过电极与仪器进行捕捉和放大。

脑电图仪包括多个电极，这些电极放置在被测试者的头皮上，以记录大脑表面的电势变化。

这些电极通过导线与仪器的放大器连接，将脑电信号传输到仪器中进行处理和分析。

脑电信号源于神经元的活动。

当神经元在大脑中产生电活动时，会产生微弱的电流。

这些电流通过神经元之间的连接传输，在头皮上形成一个电场。

脑电图仪的电极会捕捉到这个电场，并将其转换成可记录的电信号。

捕获到的脑电信号会被放大器增强，以便于观察和分析。

放大的信号经过滤波器进行滤波处理，去除外界干扰和杂波。

接下来，信号会被转换成数字信号，并通过计算机或数据存储设备进行记录。

脑电图仪的原理并不复杂，但在使用过程中需要注意一些因素，如保持仪器的稳定性和电极与皮肤的牢固连接。

此外，测试环境要尽可能安静，以减少干扰信号的影响。

通过分析脑电信号，我们可以了解大脑的活动模式，如脑电波的频率、振幅和形态等。

这些信息对于诊断和研究神经系统疾病，以及理解大脑在认知功能和情绪等方面的作用具有重要意义。

多功能脑电图仪参数要求硬件要求1）24通道脑电放大器；2）高清视频音频组件；3）▲采样率：100,200,500,1000,10000Hz;4）▲采样分辨率（A/DConVertor）及精度：24bit;5）▲耐极化电压：±750mV;6）放大器输入阻抗：≥100MΩ;7）▲共模抑制比：≥115dB;8）噪声电平：≤1.5μVp-p；9）带宽：0.08Hz-300Hz；10）双阻抗检测：可以在放大器上以及软件界面上启动阻抗检测，电极阻抗的监检测阈值可以设置:2k。

、5k。

、10kΩ,20k。

、50kΩ,高于预先设定阈值的电极红色高亮显示；软件要求1）电压测量：误差不超过±10%；2）时间常数：0.03s~0.Is误差不超过±40%；大于0.Is误差不超过±20%；3）幅频特性：1Hz~120Hz,偏差不超过+5%~-30%;4）功率谱频谱：误差不超过±10版5）功率谱幅度：偏差不超过±10%；6）灵敏度：OFF、（1、2、3、5、7、10、15、20、30、50、75、100、150、200）μV∕mm;7）时间常数RC（低切滤波）：（0.001、0.003,0.03、0.1、0.3、0.6、1、2）s；8）高切滤波器：（15、30、35、50、60、70、120、300）Hz；9）交流滤波器（陷波流波器）：50HZ或者60Hz；10）波形扫描速度：4秒、5秒、6秒、8秒、10秒、15秒、20秒、30秒、60秒、5分/页或自定义；11）波形回放：支持翻页、1/10翻页、自动翻译、自动播放，支持指定时间或事件跳转；12）导联：最多64导联显示，支持导联显示、关闭和冻结、添加注释；13）参考电极：AVsAav、0V.OFF；14）头型导联显示：预设25套组合，可自定义力13套组合；15）校准电压：（2、5、10、20、50、100、200>500、1000）uV；16）校准信号：0.25HZ方波或IOHZ正弦波，自动/手动校准模式；17）波形测量：任意波形局部时间/振幅/频率的自动测量；动态定规尺，自动调节频率和波幅最佳测量范围；时间振幅测量尺，方便测量单个波峰的频率、振幅；波形对比，通过拖曳可叠加两导联进行波形对称性对比；18）事件标记：支持事件名称自定义编辑功能，支持事件跳转；19）A qEEG（定量脑电图）：具有自定义的波段功率分析，幅值分析，功率比分析；包含彩色密度0频谱分析（CDSA）、振幅整合脑电图（aEEG）、相对a、频谱嫡、包络、爆发抑制、BS1分析、尖棘波等指数统计与计算功能；20）▲自定义10组显示标签，可以自由组合不同导联的不同定量功能，并通过标签一键切换显示。

脑电图仪操作流程简介脑电图（Electroencephalogram，简称EEG）是一种记录脑电活动的方法，通过放置电极在头皮上来收集大脑神经元的电活动信号。

脑电图是神经科学和临床医学领域中常用的一种诊断工具。

本文将介绍脑电图仪的操作流程，以帮助初学者了解如何正确地进行脑电图记录。

1. 准备工作在进行脑电图记录之前，需要进行一些准备工作。

1.1 选择合适的实验室选择一个安静且无干扰的实验室环境。

避免有杂音和其他干扰物。

1.2 确认设备完好确认脑电图仪设备完好，电极和导线无损坏。

1.3 被试者准备被试者需要将头发清洁干净，并保持头皮干燥。

头发过长时，需要使用胶带或其他固定方法将头发贴在头皮上，以确保良好的电极接触。

2. 放置电极脑电图仪通过放置电极在头皮上来记录脑电图信号。

正确放置电极对于获取准确的脑电图数据非常重要。

2.1 确定电极位置根据国际10-20系统，确定电极的位置。

电极位置包括额叶、颞叶、顶叶和枕叶等区域。

具体的电极位置会根据具体的实验目的而有所不同。

2.2 准备电极及导电胶按照实验需要，选择合适数量和类型的电极，并准备好导电胶。

2.3 清洁头皮使用清洁剂或酒精棉球，清洁头皮，以去除头皮上的油脂和脏物。

确保头皮干燥。

2.4 用导电胶固定电极将导电胶涂在电极表面，然后将电极轻轻插入头皮。

确保每个电极都稳固地贴附在头皮上，并保持良好的电极接触。

3. 连接导线完成电极的放置后，需要将导线连接到脑电图仪上，以便记录脑电图信号。

3.1 准备导线选择合适的导线，并确保导线没有任何损坏。

3.2 连接导线和电极将导线插入电极的接口，确保连接牢固。

保持导线的整齐，避免交叉和纠结。

3.3 连接导线和脑电图仪将导线的另一端连接到脑电图仪的对应接口，确保连接正确。

4. 记录脑电图信号完成电极的连接后，可以开始记录脑电图信号了。

4.1 打开脑电图仪按照脑电图仪的操作手册，打开脑电图仪，并确保设备能正常工作。

4.2 设置采样频率和增益根据实验需求，设置合适的采样频率和增益。

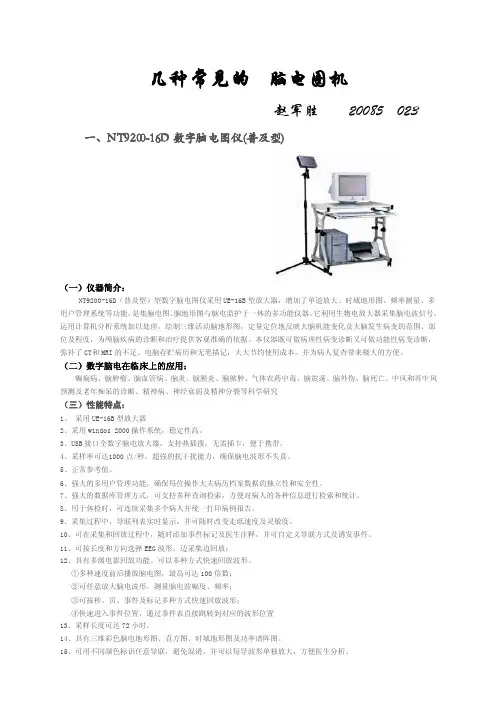

几种常见的‎脑电图机赵军胜20085‎023一、NT920‎0-16D数字‎脑电图仪(普及型)（一）仪器简介：NT920‎0-16D（普及型）型数字脑电‎图仪采用U‎E-16B型放‎大器，增加了单道‎放大、时域地形图‎、频率测量、多用户管理‎系统等功能‎，是集脑电图‎、脑地形图与‎脑电监护于‎一体的多功‎能仪器。

它利用生物‎电放大器采‎集脑电波信‎号，运用计算机‎分析系统加‎以处理，绘制三维活‎动脑地形图‎，定量定位地‎反映大脑机‎能变化及大‎脑发生病变‎的范围、部位及程度‎，为颅脑疾病‎的诊断和治‎疗提供客观‎准确的依据‎。

本仪器既可‎做病理性病‎变诊断又可‎做功能性病‎变诊断，弥补了CT‎和MRI的‎不足。

电脑存贮病‎历和无笔描‎记，大大节约使‎用成本，并为病人复‎查带来极大‎的方便。

（二）数字脑电在‎临床上的应‎用：癫痫病、脑肿瘤、脑血管病、脑炎、脑膜炎、脑脓肿、气体农药中‎毒、脑震荡、脑外伤、脑死亡、中风和再中‎风预测及老‎年痴呆的诊‎断、精神病、神经衰弱及‎精神分裂等‎科学研究（三）性能特点：1、采用UE-16B型放‎大器2、采用win‎d os 2000操‎作系统，稳定性高。

3、USB接口‎全数字脑电‎放大器，支持热插拨‎，无需插卡，便于携带。

4、采样率可达‎1000点‎/秒。

超强的抗干‎扰能力，确保脑电波‎形不失真。

5、正常参考值‎。

6、强大的多用‎户管理功能‎，确保每位操‎作大夫病历‎档案数据的‎独立性和安‎全性。

7、强大的数据‎库管理方式‎，可支持多种‎查询检索，方便对病人‎的各种信息‎进行检索和‎统计。

8、用于体检时‎，可连续采集‎多个病人并‎统一打印病‎例报告。

9、采集过程中‎，导联列表实‎时显示，并可随时改‎变走纸速度‎及灵敏度。

10、可在采集和‎回放过程中‎，随时添加事‎件标记及医‎生注释，并可自定义‎导联方式及‎诱发事件。

11、可按长度和‎方向选择E‎E G波形，边采集边回‎放；12、具有多级电‎影回放功能‎。

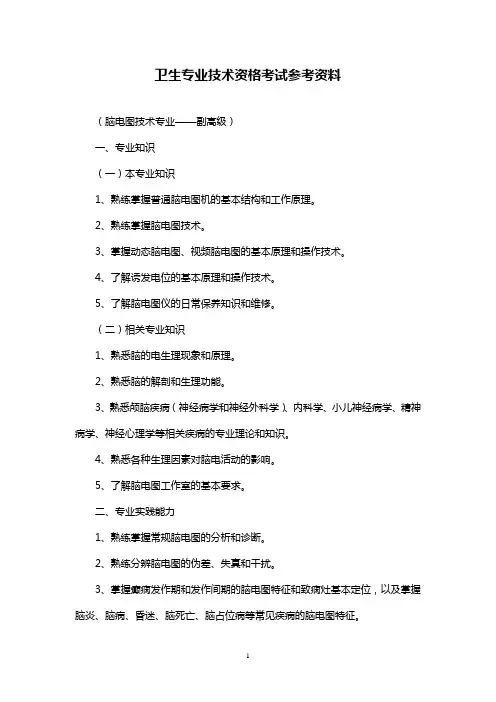

卫生专业技术资格考试参考资料（脑电图技术专业——副高级）一、专业知识（一）本专业知识1、熟练掌握普通脑电图机的基本结构和工作原理。

2、熟练掌握脑电图技术。

3、掌握动态脑电图、视频脑电图的基本原理和操作技术。

4、了解诱发电位的基本原理和操作技术。

5、了解脑电图仪的日常保养知识和维修。

（二）相关专业知识1、熟悉脑的电生理现象和原理。

2、熟悉脑的解剖和生理功能。

3、熟悉颅脑疾病（神经病学和神经外科学）、内科学、小儿神经病学、精神病学、神经心理学等相关疾病的专业理论和知识。

4、熟悉各种生理因素对脑电活动的影响。

5、了解脑电图工作室的基本要求。

二、专业实践能力1、熟练掌握常规脑电图的分析和诊断。

2、熟练分辨脑电图的伪差、失真和干扰。

3、掌握癫痫发作期和发作间期的脑电图特征和致痫灶基本定位，以及掌握脑炎、脑病、昏迷、脑死亡、脑占位病等常见疾病的脑电图特征。

4、熟悉小儿各年龄段的正常脑电图特征。

5、掌握脑电图的诱发方法（过度换气、剥夺睡眠、闪光刺激等）的操作和临床意义。

6、熟悉各睡眠周期的脑电图特征。

7、了解各种特殊电极分布（蝶骨电极、鼻咽电极、皮层电极、深部电极等）和临床意义。

三、学科新进展1、熟悉脑电图学的国内外现状和发展趋势，不断吸取新理论、新知识、新技术。

2、了解相关学科近年的新发展，包括神经病学、神经外科学、精神病学、神经生理学、神经电生理等。

附：本专业业务范围常规脑电图脑电地形图动态脑电图视频脑电图皮层脑电图诱发电位：脑干诱发电位、体感诱发电位、运动诱发电位等。

脑电图仪适用范围：适用于医疗单位对人体脑生物电进行临床检测。

1.1型号脑电图仪包括四个型号：NT9200-16D、NT9200-16V、NT9200-32D、NT9200-32V。

NT9200-16D为16道数字脑电图仪、NT9200-16V为16道数字视频脑电图仪、NT9200-32D为32道数字脑电图仪、NT9200-32V为32道数字视频脑电图仪。

1.2 组成结构及功能脑电图仪组成结构及功能：见表1。

表1 组成结构及功能1.3 基本参数1.3.1 系统要求脑电图仪系统要求：a)操作系统：基础操作软件采用Windows2000/Windows XP/Windows7及以上版本操作系统；b)计算机主机：CPU主频：不小于2.0GHz；内存容量：不小于128MB；硬盘容量：不小于20GB；具有USB1.1或以上接口；具有SD卡读卡器（适用于NT9200-16D型）；c)显示器：分辨率不低于1024×768（像素）；d)打印机：HP或Canon系列喷墨彩色打印机或激光打印机；e)摄像头：线素不低于300线。

（适用于NT9200-16V、NT9200-32V）1.3.2 放大器记录盒脑电图仪放大器记录盒（以下简称记录盒）基本参数：a) 连接方式：通过信号线与计算机连接，NT9200-16D型的VEA-16BZ记录盒通过SD卡与计算机连接；b) 采样率：1000次/秒；c) 输入范围：±15mV，NT9200-16D型的VEA-16BZ记录盒：±3mV；d) 输入阻抗：≥10MΩ；e) 共模抑制比：≥110dB；f) 噪音电平：≤2.5μVp-p；g) 高频滤波：15Hz、30Hz、45Hz、60Hz、120Hz；h) 时间常数：0.03s，0.1s，0.3s。

1.3.3 连续工作时间脑电图仪连续工作时间应不小于24h。

2.1 工作条件2.1.1 气候环境脑电图仪正常工作气候环境条件：a) 环境温度：5℃～40℃；b) 相对湿度：≤80%，无冷凝；c) 大气压力：860hPa～1060hPa。

上海交通大学医学院附属新华医院张志芳脑电图仪器EEG机是将微弱的脑电讯号进行放大，然后通过记录装置把波形描记下来的一种电子仪器。

根据所记录的导程数（道数），EEC机可分为4、8、12、14、16、18等导程，但常用者为8 及16导程。

还有附有记录心电图、呼吸曲线、眼动图、肌电等生理记录，并可连接示波器、脑电自动分析装置等。

正常脑电活动差约为5- 100卩V,因此EEG机放大率要在一百万倍以上才能将脑电记录下来。

EEG基本结构主要由输入、放大、调节、记录和电源等五个部分组成。

脑电图机的结构和使用一、输入部分：㈠、导联选择（总导、分导）㈡、定标及电阻测定二、放大部分：差分放大、要求低噪音、漂移小。

三、调节部分：㈠、增益（总、分）㈡、时间常数（时值）㈢、滤波㈣、干扰抑制四、记录部分：㈠、走纸速度㈡、阻尼（机械）㈢、零位五、电源及稳压装置：㈠输入部分这一部分主要包括导联选择、定标及电阻测定三部分。

l 、导联选择脑电活动通过放置于头皮上的电极和电极连接线导入电极盒。

再由每个导联选择开关选择在头部上任何两个电极（或其中一个与耳垂）连接成一个导联, 然后输入前置放大器。

导联选择器有自由选择式和固定式两种。

前者可根据需要自由选择所需导联。

而后者是在机器制造时或调试时即按一定的导联排列组合而成，操作时只要拨动其总开关就可得到某一类型导联形式，应用起来极为方便。

2、定标装置EEG 机的各种记录笔事先必须有相同的摆幅高度，才能对以后描记下来的脑波进行波幅测定。

EEG基本标准电压是采用波幅1厘米时相当于100 V。

3、电阻测量装置用来测定电极与头皮皮肤之间的接触电阻的一种装置，它可以测量两个电极之间或一个电极对地之间的电阻。

一般头皮电阻在20千欧（k Q）内符合要求，少于5k Q更好，若电阻值过大容易产生干扰或造成波形失真。

㈡放大部分EEG是一种—60c/ s低频波，其电压一般为 5 —100yV电流讯号，必须经过放大（约一百万倍）。

脑电仪的原理及应用1. 简介脑电仪是一种专门用于监测和记录人类脑电活动的设备。

它通过将电极放置在头皮上来测量脑部电活动并将其转化为可读取的信号。

本文将介绍脑电仪的原理以及其在医学和研究领域中的应用。

2. 原理脑电仪的工作原理基于大脑中神经元的电活动，该活动产生的微弱电流经过头皮和脑部组织传播。

脑电仪使用电极将这些电流捕捉并将其放大，生成一个脑电图（EEG）信号。

脑电仪通常由以下几个关键组件组成： - 电极：将信号捕捉并传输到放大器。

- 放大器：放大电信号，以便可以可靠地记录和分析。

- 滤波器：去除无用的背景噪声和干扰。

- 脑电图仪：将处理过的信号输出为可视化的脑电图。

3. 应用脑电仪的应用非常广泛，主要集中在以下几个领域。

3.1 医学•脑电图（EEG）诊断：脑电仪可以记录和检测人类大脑的电活动，用于帮助医生诊断和治疗一些脑部疾病和心理障碍，如癫痫、睡眠障碍和精神疾病等。

•麻醉监测：在手术过程中，脑电仪可以监测病人的脑电活动，以确保麻醉的有效性和安全性。

•研究慢性疼痛：脑电仪可以帮助研究者了解慢性疼痛与大脑电活动之间的关系，并为疼痛治疗提供指导。

3.2 神经科学研究•认知研究：脑电仪可以监测人类大脑的电活动，帮助研究者了解感觉、注意力、记忆和情绪等认知过程的神经机制。

•睡眠研究：脑电仪可用于记录和分析睡眠过程中的不同阶段和脑电活动模式，有助于对睡眠质量和睡眠障碍的研究。

•脑机接口研究：脑电仪可以用来记录和分析大脑的电活动，并将其作为控制信号，使残疾人能够通过想象运动来控制外部设备，如假肢和轮椅。

3.3 精神状态监测•情绪监测：脑电仪可以监测大脑的电活动，帮助研究者分析和理解不同情绪状态下的脑电模式，从而为情绪监测和调节提供支持。

•焦虑和压力监测：脑电仪可以用于记录和分析大脑电活动与焦虑和压力之间的关系，为压力管理和焦虑研究提供支持。

4. 结论脑电仪作为一种非侵入式的技术，广泛应用于医学和研究领域。

脑电图仪参数要求一、技术参数1、定标电压：100μV误差不超过±5%。

2、灵敏度：10μV/cm ～ 1500μV/cm可调。

3、幅频特性：0.5～60Hz，误差 +5% ～ -30%。

4、共模抑制比：≥100dB。

5、输入阻抗：≥1000MΩ（共模），≥10MΩ（差模）。

6、噪声电平＜0.5μV(rms)。

7、多种采集频率：128Hz、256Hz等可调。

8、高精度采样分辨率：>12bit。

9、低通滤波：5Hz,10Hz,15Hz,20Hz,30Hz,40Hz,45Hz,60Hz等常见频率可调。

10、时间常数：0.1s、0.2s、0.3s。

11、通道数：20通道（含8、19通道脑电+1导心电）。

12、接口技术：USB 2.0接口技术。

13、采用国际标准的电极接口设计，一套电极导线支持一体式插拔，或单根线插拔。

14、可以实现常规脑电图、地形图检查。

15、采用无线蓝牙方式传输数据以及电池供电，有效排除工频干扰。

16、可任意设计、编排成各种模式保存。

17、地线无须屏蔽、适合不同的检查环境，经销厂商必须事先查看使用现场确认该产品无条件安装使用。

18、具有升级预留。

19、主机采用品牌电脑，HP彩色喷墨打印机。

22、无线蓝牙脑电放大盒。

21、有免费维修800热线，响应时间＜24小时。

22、三个工作日解决不了问题即提供备用机。

23、具有国际CE认证证书。

二、售后服务1、设有维修中心和维修站；2、依照招标文件要求的技术服务和质量保证条款，负责对系统进行检验、安装、调试，直至验收合格，并提供安装调试报告；3、负责对用户操作人员2-3人提供培训直并承担相应费用；4、对于需要维修的设备配件>9年供应；公司维修中心在保修期内，接到用户维修通知后，必须在24小时内立即给予答复，并派合格的维修工程师到用户现场进行维修；5、质保期≥24个月。

为用户提供产品终身技术服务，并提供厂家承诺的售后保证书；6、在本地有正式注册的分公司或办事处，有专业维修工程师，厂家承诺主机分机两年免费保修。

脑电图仪的工作原理脑电图仪是一种用于记录和测量人类脑电活动的设备，它的工作原理基于脑电信号的产生和传输过程。

本文将简要介绍脑电图仪的工作原理。

脑电图仪主要由放大器、滤波器、模数转换器和电脑等部分组成。

在记录脑电信号之前，需要将电极附着在头皮上，以捕捉头部产生的微弱电信号。

当脑细胞兴奋时，会产生微弱的电流。

这些电流通过人类头颅和颅骨组织传播到头皮上，并由电极捕捉到。

捕捉到的电信号会经过放大器进行信号放大，以便能够更好地分析和记录。

然而，脑电信号的频率范围非常广，从亚低频到高频都有所涵盖。

为了更好地分析和理解脑电信号，需要对其进行滤波处理。

滤波器通常分为低通、高通、带通和带阻几种类型。

低通滤波器用于去除高频噪声，高通滤波器用于去除低频噪声，带通滤波器则用于保留特定频率范围的信号，而带阻滤波器则用于去除特定频率范围的信号。

通过滤波处理后，脑电信号将更加干净和清晰。

在信号放大和滤波处理之后，脑电信号将通过模拟到数字转换器进行模数转换。

模数转换将模拟信号转化为数字信号，以便于计算机进行处理和分析。

通常，脑电图仪以每秒钟的样本率记录脑电信号，并以毫伏为单位表示信号的振幅。

通过模数转换后，脑电信号将由电脑进行记录和分析。

电脑上会运行特定的软件，以显示和记录脑电图。

这些软件能够将脑电图进行分析、处理、保存和呈现等操作，有助于临床医生和研究人员更好地理解脑电信号。

总结起来，脑电图仪的工作原理是通过电极捕捉头部产生的微弱电信号，经放大器放大后进行滤波处理，再由模数转换器将模拟信号转化为数字信号，最后通过电脑进行记录和分析。

这一过程能够帮助人们更好地了解脑电信号的特征和活动规律，从而为医学诊断和神经科学研究提供有力的支持。

随着技术的进步，脑电图仪将在更广泛的领域得到应用，为人类健康和神经科学的发展做出更大的贡献。

除了基本的工作原理外，脑电图仪还有一些其他的关键部件和功能，有助于更好地记录和分析脑电信号。

首先，脑电图仪通常配备了多个电极，用于捕捉头部不同位置的脑电信号。
