常见的几种脑电图机

常见的几种脑电图机几种常见的脑电图机赵军胜20085023一、NT9200-16D数字脑电图仪(普及型)（一）仪器简介：NT9200-16D（普及型）型数字脑电图仪采用UE-16B型放大器，增加了单道放大、时域地形图、频率测量、多用户管理系统等功能，是集脑电图、脑地形图与脑电监护于一体的多功能仪器。

它利用生物电放大器采集脑电波信号，运用计算机分析系统加以处理，绘制三维活动脑地形图，定量定位地反映大脑机能变化及大脑发生病变的范围、部位及程度，为颅脑疾病的诊断和治疗提供客观准确的依据。

本仪器既可做病理性病变诊断又可做功能性病变诊断，弥补了CT和MRI的不足。

电脑存贮病历和无笔描记，大大节约使用成本，并为病人复查带来极大的方便。

（二）数字脑电在临床上的应用：癫痫病、脑肿瘤、脑血管病、脑炎、脑膜炎、脑脓肿、气体农药中毒、脑震荡、脑外伤、脑死亡、中风和再中风预测及老年痴呆的诊断、精神病、神经衰弱及精神分裂等科学研究（三）性能特点：1、采用UE-16B型放大器2、采用windos 2000操作系统，稳定性高。

3、USB接口全数字脑电放大器，支持热插拨，无需插卡，便于携带。

4、采样率可达1000点/秒。

超强的抗干扰能力，确保脑电波形不失真。

5、正常参考值。

6、强大的多用户管理功能，确保每位操作大夫病历档案数据的独立性和安全性。

7、强大的数据库管理方式，可支持多种查询检索，方便对病人的各种信息进行检索和统计。

8、用于体检时，可连续采集多个病人并统一打印病例报告。

9、采集过程中，导联列表实时显示，并可随时改变走纸速度及灵敏度。

10、可在采集和回放过程中，随时添加事件标记及医生注释，并可自定义导联方式及诱发事件。

11、可按长度和方向选择EEG波形，边采集边回放；12、具有多级电影回放功能。

可以多种方式快速回放波形。

①多种速度前后播放脑电图，最高可达100倍数；②可任意放大脑电波形，测量脑电波幅度、频率；③可按秒、页、事件及标记多种方式快速回放波形；④快速进入事件位置，通过事件表直接跳转到对应的波形位置13、采样长度可达72小时。

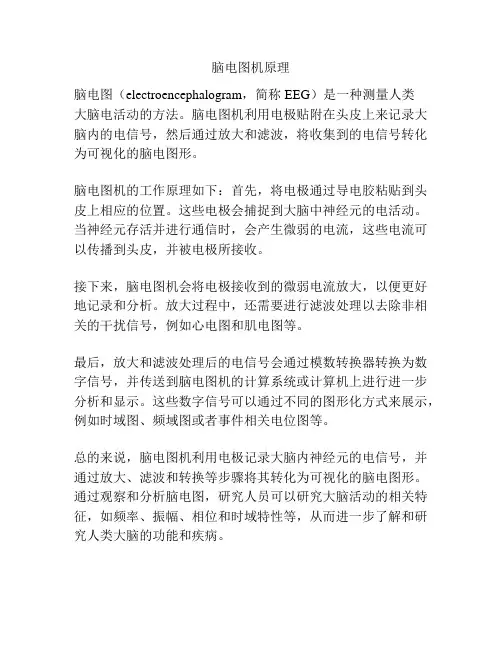

脑电图机原理

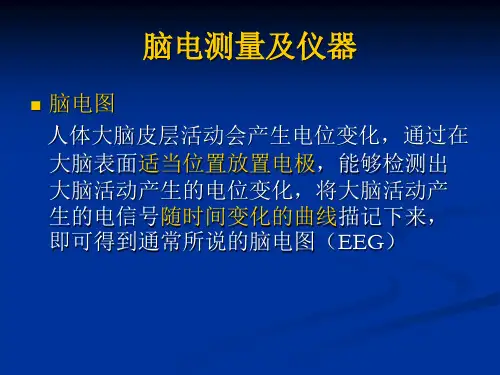

脑电图（electroencephalogram，简称EEG）是一种测量人类
大脑电活动的方法。

脑电图机利用电极贴附在头皮上来记录大脑内的电信号，然后通过放大和滤波，将收集到的电信号转化为可视化的脑电图形。

脑电图机的工作原理如下：首先，将电极通过导电胶粘贴到头皮上相应的位置。

这些电极会捕捉到大脑中神经元的电活动。

当神经元存活并进行通信时，会产生微弱的电流，这些电流可以传播到头皮，并被电极所接收。

接下来，脑电图机会将电极接收到的微弱电流放大，以便更好地记录和分析。

放大过程中，还需要进行滤波处理以去除非相关的干扰信号，例如心电图和肌电图等。

最后，放大和滤波处理后的电信号会通过模数转换器转换为数字信号，并传送到脑电图机的计算系统或计算机上进行进一步分析和显示。

这些数字信号可以通过不同的图形化方式来展示，例如时域图、频域图或者事件相关电位图等。

总的来说，脑电图机利用电极记录大脑内神经元的电信号，并通过放大、滤波和转换等步骤将其转化为可视化的脑电图形。

通过观察和分析脑电图，研究人员可以研究大脑活动的相关特征，如频率、振幅、相位和时域特性等，从而进一步了解和研究人类大脑的功能和疾病。

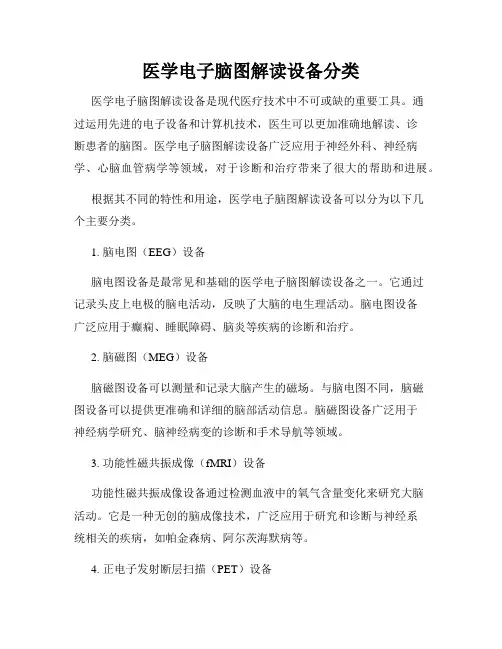

医学电子脑图解读设备分类医学电子脑图解读设备是现代医疗技术中不可或缺的重要工具。

通过运用先进的电子设备和计算机技术，医生可以更加准确地解读、诊断患者的脑图。

医学电子脑图解读设备广泛应用于神经外科、神经病学、心脑血管病学等领域，对于诊断和治疗带来了很大的帮助和进展。

根据其不同的特性和用途，医学电子脑图解读设备可以分为以下几个主要分类。

1. 脑电图（EEG）设备脑电图设备是最常见和基础的医学电子脑图解读设备之一。

它通过记录头皮上电极的脑电活动，反映了大脑的电生理活动。

脑电图设备广泛应用于癫痫、睡眠障碍、脑炎等疾病的诊断和治疗。

2. 脑磁图（MEG）设备脑磁图设备可以测量和记录大脑产生的磁场。

与脑电图不同，脑磁图设备可以提供更准确和详细的脑部活动信息。

脑磁图设备广泛用于神经病学研究、脑神经病变的诊断和手术导航等领域。

3. 功能性磁共振成像（fMRI）设备功能性磁共振成像设备通过检测血液中的氧气含量变化来研究大脑活动。

它是一种无创的脑成像技术，广泛应用于研究和诊断与神经系统相关的疾病，如帕金森病、阿尔茨海默病等。

4. 正电子发射断层扫描（PET）设备正电子发射断层扫描设备通过注入放射性同位素追踪剂来观察大脑代谢活动和生物分子分布。

它可以提供高分辨率的图像，用于诊断和评估神经精神疾病、肿瘤等。

5. 磁共振成像（MRI）设备磁共振成像设备利用核磁共振原理，产生清晰的脑部图像。

它可以提供高分辨率和高对比度的图像，对于检测和诊断脑部疾病具有重要意义，如脑出血、脑卒中等。

以上所述的医学电子脑图解读设备仅是其中一小部分，随着科技的不断进步和应用的拓展，新的设备和技术也在不断涌现。

这些设备的应用为医生提供了更多有力的工具，提高了脑图解读的准确性和效率，进一步推动了医学领域的发展。

总结起来，医学电子脑图解读设备是现代医学中不可或缺的工具，它们的分类和应用是多样化的，包括脑电图设备、脑磁图设备、功能性磁共振成像设备、正电子发射断层扫描设备和磁共振成像设备等。

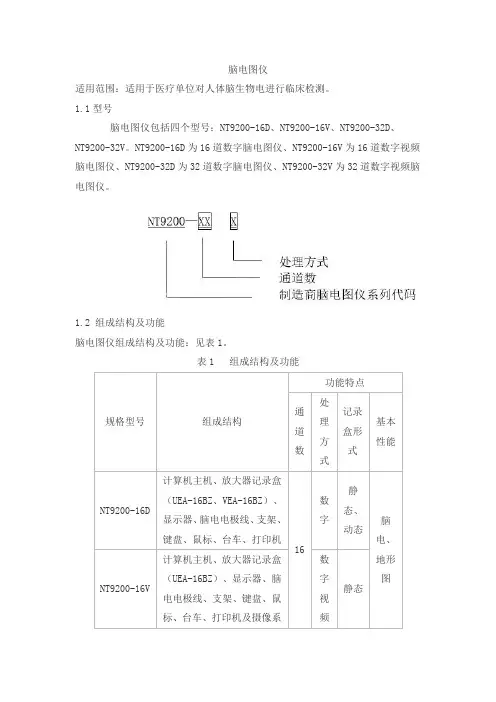

脑电图仪适用范围：适用于医疗单位对人体脑生物电进行临床检测。

1.1型号脑电图仪包括四个型号：NT9200-16D、NT9200-16V、NT9200-32D、NT9200-32V。

NT9200-16D为16道数字脑电图仪、NT9200-16V为16道数字视频脑电图仪、NT9200-32D为32道数字脑电图仪、NT9200-32V为32道数字视频脑电图仪。

1.2 组成结构及功能脑电图仪组成结构及功能：见表1。

表1 组成结构及功能1.3 基本参数1.3.1 系统要求脑电图仪系统要求：a)操作系统：基础操作软件采用Windows2000/Windows XP/Windows7及以上版本操作系统；b)计算机主机：CPU主频：不小于2.0GHz；内存容量：不小于128MB；硬盘容量：不小于20GB；具有USB1.1或以上接口；具有SD卡读卡器（适用于NT9200-16D型）；c)显示器：分辨率不低于1024×768（像素）；d)打印机：HP或Canon系列喷墨彩色打印机或激光打印机；e)摄像头：线素不低于300线。

（适用于NT9200-16V、NT9200-32V）1.3.2 放大器记录盒脑电图仪放大器记录盒（以下简称记录盒）基本参数：a) 连接方式：通过信号线与计算机连接，NT9200-16D型的VEA-16BZ记录盒通过SD卡与计算机连接；b) 采样率：1000次/秒；c) 输入范围：±15mV，NT9200-16D型的VEA-16BZ记录盒：±3mV；d) 输入阻抗：≥10MΩ；e) 共模抑制比：≥110dB；f) 噪音电平：≤2.5μVp-p；g) 高频滤波：15Hz、30Hz、45Hz、60Hz、120Hz；h) 时间常数：0.03s，0.1s，0.3s。

1.3.3 连续工作时间脑电图仪连续工作时间应不小于24h。

2.1 工作条件2.1.1 气候环境脑电图仪正常工作气候环境条件：a) 环境温度：5℃～40℃；b) 相对湿度：≤80%，无冷凝；c) 大气压力：860hPa～1060hPa。

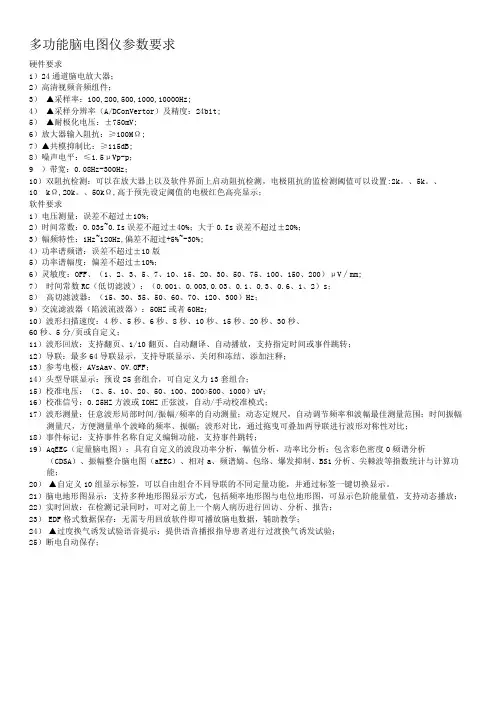

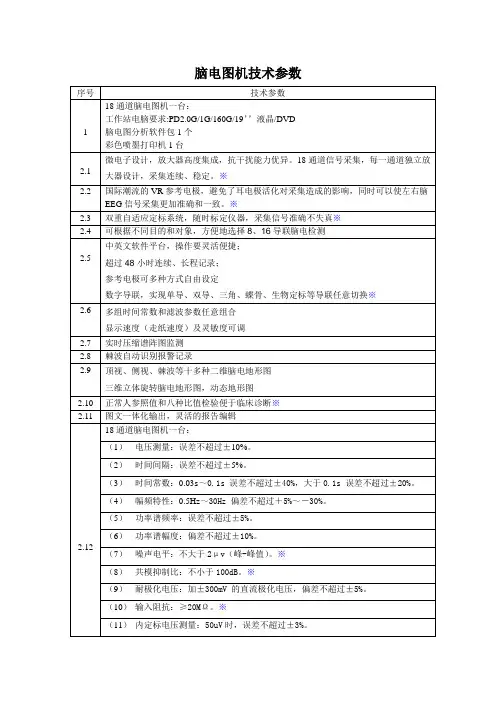

多功能脑电图仪参数要求硬件要求1）24通道脑电放大器；2）高清视频音频组件；3）▲采样率：100,200,500,1000,10000Hz;4）▲采样分辨率（A/DConVertor）及精度：24bit;5）▲耐极化电压：±750mV;6）放大器输入阻抗：≥100MΩ;7）▲共模抑制比：≥115dB;8）噪声电平：≤1.5μVp-p；9）带宽：0.08Hz-300Hz；10）双阻抗检测：可以在放大器上以及软件界面上启动阻抗检测，电极阻抗的监检测阈值可以设置:2k。

、5k。

、10kΩ,20k。

、50kΩ,高于预先设定阈值的电极红色高亮显示；软件要求1）电压测量：误差不超过±10%；2）时间常数：0.03s~0.Is误差不超过±40%；大于0.Is误差不超过±20%；3）幅频特性：1Hz~120Hz,偏差不超过+5%~-30%;4）功率谱频谱：误差不超过±10版5）功率谱幅度：偏差不超过±10%；6）灵敏度：OFF、（1、2、3、5、7、10、15、20、30、50、75、100、150、200）μV∕mm;7）时间常数RC（低切滤波）：（0.001、0.003,0.03、0.1、0.3、0.6、1、2）s；8）高切滤波器：（15、30、35、50、60、70、120、300）Hz；9）交流滤波器（陷波流波器）：50HZ或者60Hz；10）波形扫描速度：4秒、5秒、6秒、8秒、10秒、15秒、20秒、30秒、60秒、5分/页或自定义；11）波形回放：支持翻页、1/10翻页、自动翻译、自动播放，支持指定时间或事件跳转；12）导联：最多64导联显示，支持导联显示、关闭和冻结、添加注释；13）参考电极：AVsAav、0V.OFF；14）头型导联显示：预设25套组合，可自定义力13套组合；15）校准电压：（2、5、10、20、50、100、200>500、1000）uV；16）校准信号：0.25HZ方波或IOHZ正弦波，自动/手动校准模式；17）波形测量：任意波形局部时间/振幅/频率的自动测量；动态定规尺，自动调节频率和波幅最佳测量范围；时间振幅测量尺，方便测量单个波峰的频率、振幅；波形对比，通过拖曳可叠加两导联进行波形对称性对比；18）事件标记：支持事件名称自定义编辑功能，支持事件跳转；19）A qEEG（定量脑电图）：具有自定义的波段功率分析，幅值分析，功率比分析；包含彩色密度0频谱分析（CDSA）、振幅整合脑电图（aEEG）、相对a、频谱嫡、包络、爆发抑制、BS1分析、尖棘波等指数统计与计算功能；20）▲自定义10组显示标签，可以自由组合不同导联的不同定量功能，并通过标签一键切换显示。

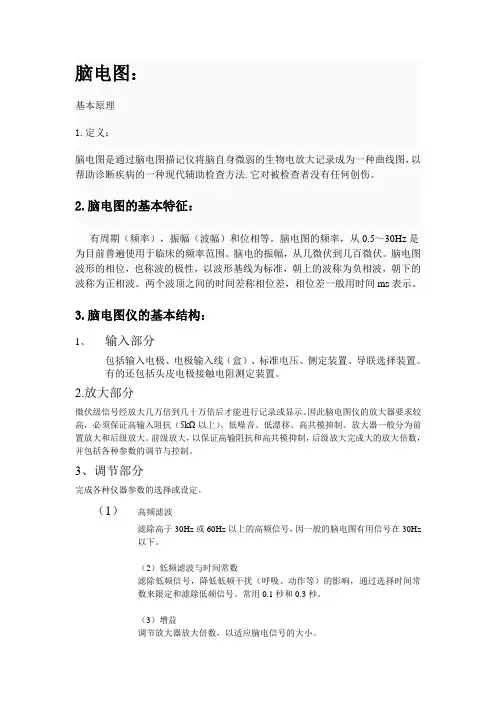

脑电图：基本原理1.定义：脑电图是通过脑电图描记仪将脑自身微弱的生物电放大记录成为一种曲线图，以帮助诊断疾病的一种现代辅助检查方法.它对被检查者没有任何创伤。

2.脑电图的基本特征：有周期（频率），振幅（波幅）和位相等。

脑电图的频率，从0.5～30Hz是为目前普遍使用于临床的频率范围。

脑电的振幅，从几微伏到几百微伏。

脑电图波形的相位，也称波的极性，以波形基线为标准，朝上的波称为负相波，朝下的波称为正相波。

两个波顶之间的时间差称相位差，相位差一般用时间ms表示。

3.脑电图仪的基本结构：1、输入部分包括输入电极、电极输入线（盒）、标准电压、侧定装置、导联选择装置。

有的还包括头皮电极接触电阻测定装置。

2.放大部分微伏级信号经放大几万倍到几十万倍后才能进行记录或显示。

因此脑电图仪的放大器要求较高，必须保证高输入阻抗（5kΩ以上）、低噪音、低漂移、高共模抑制。

放大器一般分为前置放大和后级放大。

前级放大，以保证高输阻抗和高共模抑制，后级放大完成大的放大倍数，并包括各种参数的调节与控制。

3、调节部分完成各种仪器参数的选择或设定。

（1）高频滤波滤除高于30Hz或60Hz以上的高频信号，因一般的脑电图有用信号在30Hz以下。

（2）低频滤波与时间常数滤除低频信号，降低低频干扰（呼吸、动作等）的影响，通过选择时间常数来限定和滤除低频信号。

常用0.1秒和0.3秒。

（3）增益调节放大器放大倍数，以适应脑电信号的大小。

4、记录或显示部分描笔式脑电图仪具有记录装置，无纸(非描笔式)脑电图仪具有显示和存储装置，部分较高档的脑电图仪，两者兼有。

（1）记录装置包括送纸装置和描笔两大部分，送纸装置可选择不同的送纸速度，常用15mm/s、30mm/s和60mm/s。

描笔有墨水式和热敏式。

应具有机械阻尼调节装置，调节描笔与纸的接触压力，避免波形的失真。

（2）显示装置带显示装置的脑电图仪，必定具有数模转换、数值存储仒、波形显示及打印装置。

这些装置的控制由厂家提供的软件来完成。

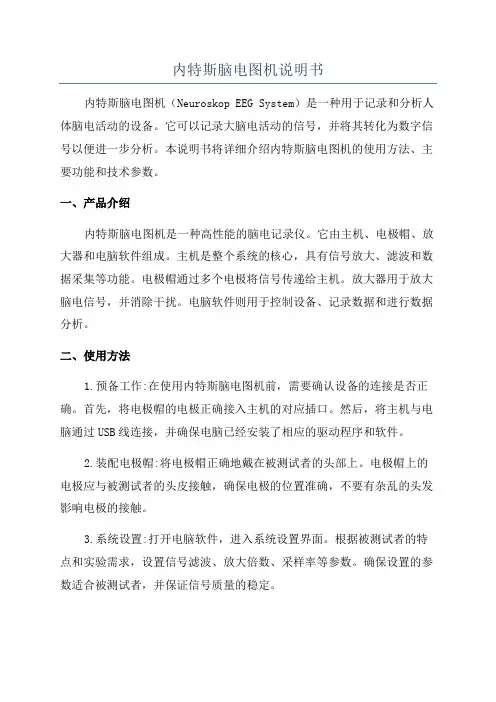

内特斯脑电图机说明书内特斯脑电图机（Neuroskop EEG System）是一种用于记录和分析人体脑电活动的设备。

它可以记录大脑电活动的信号，并将其转化为数字信号以便进一步分析。

本说明书将详细介绍内特斯脑电图机的使用方法、主要功能和技术参数。

一、产品介绍内特斯脑电图机是一种高性能的脑电记录仪。

它由主机、电极帽、放大器和电脑软件组成。

主机是整个系统的核心，具有信号放大、滤波和数据采集等功能。

电极帽通过多个电极将信号传递给主机。

放大器用于放大脑电信号，并消除干扰。

电脑软件则用于控制设备、记录数据和进行数据分析。

二、使用方法1.预备工作:在使用内特斯脑电图机前，需要确认设备的连接是否正确。

首先，将电极帽的电极正确接入主机的对应插口。

然后，将主机与电脑通过USB线连接，并确保电脑已经安装了相应的驱动程序和软件。

2.装配电极帽:将电极帽正确地戴在被测试者的头部上。

电极帽上的电极应与被测试者的头皮接触，确保电极的位置准确，不要有杂乱的头发影响电极的接触。

3.系统设置:打开电脑软件，进入系统设置界面。

根据被测试者的特点和实验需求，设置信号滤波、放大倍数、采样率等参数。

确保设置的参数适合被测试者，并保证信号质量的稳定。

4.数据记录:在设置好参数后，点击软件界面上的“开始记录”按钮，即可开始记录脑电信号。

在记录过程中，可以实时观察信号的波形，并根据需要进行相应的操作，如标记事件、记录备注等。

5.数据分析:当数据记录完成后，可以进行数据分析。

内特斯脑电图机的软件提供了丰富的数据分析功能，如频谱分析、时频分析、事件相关电位等。

通过这些分析工具，可以获取更多关于脑电活动的信息。

三、主要功能1.脑电记录：内特斯脑电图机可以高精度地记录脑电信号，包括基本的脑电波形和事件标记。

2.肌电记录：除了脑电信号之外，内特斯脑电图机还可以记录肌电信号，用于评估肌肉的活动程度和运动控制。

3.数据分析：内特斯脑电图机的软件提供了多种数据分析功能，如频谱分析、时频分析、事件相关电位等，能够从不同角度和层面对脑电信号进行深入研究。

脑电图（EEG）和事件相关电位（ERP）有什么区别？（一）脑电图（EEG）检查：是在头部按一定部位放置8-16个电极，经脑电图机将脑细胞固有的生物电活动放大并连续描记在纸上的图形。

正常情况下，脑电图有一定的规律性，当脑部尤其是皮层有病变时，规律性受到破坏，波形即发生变化，对其波形进行分析，可辅助临床对及脑部疾病进行诊断。

脑波按其频率分为：δ波（1-3c/s）θ波（4-7c/s）、α波（8-13c/s）、β波（14-25c/s）γ波（25c/s以上），δ和θ波称为慢波，β和γ波称为快波。

依年龄不同其基本波的频率也不同，如3岁以下小儿以δ波为主，3-6岁以θ波为主，随年龄增长，α波逐渐增多，到成年人时以α波为主，但年龄之间无明确的严格界限，如有的儿童4、5岁枕部α波已很明显。

正常成年人在清醒、安静、闭眼时，脑波的基本节律是枕部α波为主，其他部位则是以α波间有少量慢波为主。

判断脑波是否正常，主要是根据其年龄，对脑波的频率、波幅、两侧的对称性以及慢波的数量、部位、出现方式及有无病理波等进行分析。

许多脑部病变可引起脑波的异常。

如颅内占位性病变（尤其是皮层部位者）可有限局性慢波；散发性脑炎，绝大部分脑电图呈现弥漫性高波幅慢波；此外如脑血管病、炎症、外伤、代谢性脑病等都有各种不同程度的异常，但脑深部和线部位的病变阳性率很低。

须加指出的是，脑电图表现没有特异性，必须结合临床进行综合判断，然而对于癫痫则有决定性的诊断价值，在阗痫发作间歇期，脑电图可有阵发性高幅慢波、棘波、尖波、棘一慢波综合等所谓“痛性放电”表现。

为了提高脑电图的阳性率，可依据不同的病变部位采用不同的电极放置方法。

如鼻咽电极、鼓膜电极和蝶骨电极，在开颅时也可将电极置于皮层（皮层电极）或埋入脑深部结构（深部电极）；此外，还可使用各种诱发试验，如睁闭眼、过度换气、闪光刺激、睡眠诱发、剥夺睡眠诱发以及静脉注射美解眠等。

但蝶骨电极和美解眠诱发试验等方法，可给病人带来痛苦和损害，须在有经验者指导下进行。

脑电图仪器和方法•脑电图仪o不能用有极性的金属材料做电极，容易产生直流电效应，造成基线缓慢漂移伪差。

o电极种类：桥式电极、盘状电极、针电极、耳电极、其他特殊电极。

o需要尽量降低电极与头皮之间的阻抗：清洗头皮、低电阻材料▪阻抗500-5000欧▪高阻抗引起50Hz交流电干扰；低电阻引起盐桥效应。

o地线▪大地接地，又称仪表盘接地，保证安全。

▪信号接地，又称电路接地或者病人接地，一般安置在前额正中或者颅顶。

另一端接在G口。

o脑电信号放大▪放大器•前置电压放大o分为G1、G2，G1对于G2为相对负相。

o有共模抑制、差分放大的作用。

共模抑制比越大越好，一般在5000:1以上。

•后置功率放大▪输入阻抗越高越好，输出阻抗越低越好。

▪信噪比，一般不得高于2维伏。

▪带通范围0.1-100Hz。

▪每次开机均应矫准电压。

笔的偏转差不应超过12%。

o仪器参数调节▪带通滤波•高频滤波，也称为低通滤波，以此频率为界，频率越高，衰减越明显。

一般设置在70Hz，•低频滤波，也称为高通滤波，以此频率为界，频率越低，衰减越明显。

一般设置在0.3或者0.5Hz•陷波滤波：50Hz。

▪灵敏度•成人7/10μⅤ/mm，儿童10/20μⅤ/mm。

•脑死亡时要求没有超过μⅤ的波，故灵敏度调为2μⅤ/mm。

▪纸速一般30.慢纸速一般分析周期性变化。

快纸速分析波形微小变化。

▪数字化脑电图不存在阻尼问题。

•数字化脑电图o采样率▪数字化脑电图所体现的最高脑波频率是采样率的二分之一。

o波幅分辨率▪越高越能反应高电压信号，单位为比特。

o数字化显示o数字化滤波o数字化回放o数字化文件格式•电极安放o常用10-20系统：19+2o特殊电极：蝶骨电极、鼻咽电极、筛骨电极、鼓膜电极、小脑电极、发际外电极。

o参考电极▪耳垂参考•A1A2▪乳突参考•耳后乳突处，M1M2▪平均参考•每个电极串联一个1-2欧的电阻然后并联。

•导联组合和定位（重要，书37页）o导联组合▪单极导联•记录电极——G1，参考电极——G2•分析异常脑波最大波幅所在▪双极导联•当同一信号分别进入两个放大器的G1和G2端时，可出现位相倒置，这种位相倒置是仪器所致，可以作为定位依据。

医疗器械解读手术室中常见的监护仪器医疗领域中的技术不断进步，对手术操作和患者的监护需求也随之增加。

在手术室中，监护仪器成为医生和护士们必不可少的工具。

本文将对手术室中常见的监护仪器进行解读，以便更好地了解其功能和用途。

一、脑电图监护仪（EEG）脑电图监护仪是一种用于测量脑电活动的仪器，广泛应用于手术室中。

通过将电极贴附在患者头皮上，脑电图监护仪可以实时监测患者的脑电活动。

这对于手术中可能会导致脑功能损伤的患者非常重要，如神经外科手术。

脑电图监护仪可以帮助医生及时发现脑电异常，采取相应措施保护患者的脑功能。

二、心电图监护仪（ECG）心电图监护仪是一种用于监测患者心脏活动的仪器。

在手术室中，通过将导联贴于患者胸部，心电图监护仪可以记录患者的心电图信号。

这对于手术过程中需要监测心脏状况的患者非常重要，如心血管手术。

心电图监护仪能够提供心电异常的信息，帮助医生及时发现和处理可能的心脏问题。

三、血压监护仪血压监护仪广泛应用于手术室中，可实时监测患者的血压情况。

通过将袖带套在患者的上臂上，并与血压监护仪相连，可以准确获取患者的血压值。

血压监护仪可以帮助医生掌握患者的血压状况，发现血压异常并及时采取相应的治疗措施。

四、呼吸机呼吸机是一种用于辅助患者呼吸的设备，在手术室中起到关键作用。

呼吸机通过连接患者到设备上的管道，通过控制气流和氧气浓度来保证患者的呼吸。

手术室中的一些手术可能需要患者处于全身麻醉状态，这时呼吸机可以帮助患者维持正常的呼吸。

呼吸机还可以调节呼气末正压（PEEP）和气道压力，以提高患者的氧合和通气效果。

五、麻醉深度监护仪麻醉深度监护仪用于监测患者的麻醉深度和意识状态。

它可以通过监测脑电图、心电图、肌肉电活动和其他生理参数来评估患者的麻醉效果。

在手术中，麻醉深度监护仪可以帮助麻醉师调整麻醉药物的剂量，确保患者处于适当的麻醉状态，并减少意外反应的发生。

六、体温监护仪体温监护仪用于监测患者的体温变化，确保患者的体温在正常范围内。

32导数字视频脑电图仪（含动态）一．脑电主机系统：▲1.采样率：1000次/秒通道数：32导共模抑制比：≥110dB▲2.数据传输，脑电主机供电都是通过一条USB线完成，无需外加电源或加干电池。

▲3.典型病例可制作浏览光盘，方便医生进行学术交流。

也可用U盘拷贝，可以在任意计算机中读出所需数据。

4.可编辑报告形式：脑电图、脑电地形图和病人图象可任意组合。

▲5.可编闪光刺激器：每次闪光量：0.70J/次频率范围：0-50Hz，时间范围：0-120秒6.产品功能强大：集脑电图、脑电地形图、脑电监护于一体7绝缘方式：双重绝缘、4000V隔离8.预留动态脑电接口，方便以后产品升级。

9.各导参数可调：可设置各种使用环境，满足客户特殊需求。

、▲10.导联方式任意编辑：导联联结方式任意可调，具有先进的数字导联功能，即在采集信号过程中及回放处理时，都可用不同数字导联方式进行切换，便于分析。

11.各种诱发试验（眼睁、闭眼、闪光刺激、过度换气等，并可自行设置名称及颜色。

）▲12超前记录：带有记忆的采样模式，可保存按键前10秒的数据。

13.精确测量工具：自动测量各种脑电波数据，显示所选脑电波的频率、平均速度、波形个数。

14.新型电子频率标尺：代替普通脑电图尺，帮助测量脑电图频率，3-30Hz可调15脑电波单点测量：选择任意一时刻，系统显示在该点的单点测量数据（测频率和波幅绝对值）16.单导放大脑电波：可换导、调整增益、纸速，用不同颜色标识所选EEG片段，对其进行测连分析。

▲17增益可调：1μv/mm, 2μv/mm ,3μv/mm, 5μv/mm,7μv/mm, 10μv/mm,15μv/mm,20μv/mm,30μv/mm, 50μv/mm,75μv/mm ,100μv/mm, 150μv/mm ,200μv/mm.随意可选18.地形图分析准确全面：频域地形图（绝对/相对地形图、优化/固定）、时域地形图、功率谱图、直方图。
