常见的几种脑电图机几种常见的脑电图机赵军胜20085023一、NT9200-16D数字脑电图仪(普及型)（一）仪器简介：NT9200-16D（普及型）型数字脑电图仪采用UE-16B型放大器，增加了单道放大、时域地形图、频率测量、多用户管理系统等功能，是集脑电图、脑地形图与脑电监护于一体的多功能仪器。

它利用生物电放大器采集脑电波信号，运用计算机分析系统加以处理，绘制三维活动脑地形图，定量定位地反映大脑机能变化及大脑发生病变的范围、部位及程度，为颅脑疾病的诊断和治疗提供客观准确的依据。

本仪器既可做病理性病变诊断又可做功能性病变诊断，弥补了CT和MRI的不足。

电脑存贮病历和无笔描记，大大节约使用成本，并为病人复查带来极大的方便。

（二）数字脑电在临床上的应用：癫痫病、脑肿瘤、脑血管病、脑炎、脑膜炎、脑脓肿、气体农药中毒、脑震荡、脑外伤、脑死亡、中风和再中风预测及老年痴呆的诊断、精神病、神经衰弱及精神分裂等科学研究（三）性能特点：1、采用UE-16B型放大器2、采用windos 2000操作系统，稳定性高。

3、USB接口全数字脑电放大器，支持热插拨，无需插卡，便于携带。

4、采样率可达1000点/秒。

超强的抗干扰能力，确保脑电波形不失真。

5、正常参考值。

6、强大的多用户管理功能，确保每位操作大夫病历档案数据的独立性和安全性。

7、强大的数据库管理方式，可支持多种查询检索，方便对病人的各种信息进行检索和统计。

8、用于体检时，可连续采集多个病人并统一打印病例报告。

9、采集过程中，导联列表实时显示，并可随时改变走纸速度及灵敏度。

10、可在采集和回放过程中，随时添加事件标记及医生注释，并可自定义导联方式及诱发事件。

11、可按长度和方向选择EEG波形，边采集边回放；12、具有多级电影回放功能。

可以多种方式快速回放波形。

①多种速度前后播放脑电图，最高可达100倍数；②可任意放大脑电波形，测量脑电波幅度、频率；③可按秒、页、事件及标记多种方式快速回放波形；④快速进入事件位置，通过事件表直接跳转到对应的波形位置13、采样长度可达72小时。

医学电子脑图解读设备分类医学电子脑图解读设备是现代医疗技术中不可或缺的重要工具。

通过运用先进的电子设备和计算机技术，医生可以更加准确地解读、诊断患者的脑图。

医学电子脑图解读设备广泛应用于神经外科、神经病学、心脑血管病学等领域，对于诊断和治疗带来了很大的帮助和进展。

根据其不同的特性和用途，医学电子脑图解读设备可以分为以下几个主要分类。

1. 脑电图（EEG）设备脑电图设备是最常见和基础的医学电子脑图解读设备之一。

它通过记录头皮上电极的脑电活动，反映了大脑的电生理活动。

脑电图设备广泛应用于癫痫、睡眠障碍、脑炎等疾病的诊断和治疗。

2. 脑磁图（MEG）设备脑磁图设备可以测量和记录大脑产生的磁场。

与脑电图不同，脑磁图设备可以提供更准确和详细的脑部活动信息。

脑磁图设备广泛用于神经病学研究、脑神经病变的诊断和手术导航等领域。

3. 功能性磁共振成像（fMRI）设备功能性磁共振成像设备通过检测血液中的氧气含量变化来研究大脑活动。

它是一种无创的脑成像技术，广泛应用于研究和诊断与神经系统相关的疾病，如帕金森病、阿尔茨海默病等。

4. 正电子发射断层扫描（PET）设备正电子发射断层扫描设备通过注入放射性同位素追踪剂来观察大脑代谢活动和生物分子分布。

它可以提供高分辨率的图像，用于诊断和评估神经精神疾病、肿瘤等。

5. 磁共振成像（MRI）设备磁共振成像设备利用核磁共振原理，产生清晰的脑部图像。

它可以提供高分辨率和高对比度的图像，对于检测和诊断脑部疾病具有重要意义，如脑出血、脑卒中等。

以上所述的医学电子脑图解读设备仅是其中一小部分，随着科技的不断进步和应用的拓展，新的设备和技术也在不断涌现。

这些设备的应用为医生提供了更多有力的工具，提高了脑图解读的准确性和效率，进一步推动了医学领域的发展。

总结起来，医学电子脑图解读设备是现代医学中不可或缺的工具，它们的分类和应用是多样化的，包括脑电图设备、脑磁图设备、功能性磁共振成像设备、正电子发射断层扫描设备和磁共振成像设备等。

脑电图仪适用范围：适用于医疗单位对人体脑生物电进行临床检测。

1.1型号脑电图仪包括四个型号：NT9200-16D、NT9200-16V、NT9200-32D、NT9200-32V。

NT9200-16D为16道数字脑电图仪、NT9200-16V为16道数字视频脑电图仪、NT9200-32D为32道数字脑电图仪、NT9200-32V为32道数字视频脑电图仪。

1.2 组成结构及功能脑电图仪组成结构及功能：见表1。

表1 组成结构及功能1.3 基本参数1.3.1 系统要求脑电图仪系统要求：a)操作系统：基础操作软件采用Windows2000/Windows XP/Windows7及以上版本操作系统；b)计算机主机：CPU主频：不小于2.0GHz；内存容量：不小于128MB；硬盘容量：不小于20GB；具有USB1.1或以上接口；具有SD卡读卡器（适用于NT9200-16D型）；c)显示器：分辨率不低于1024×768（像素）；d)打印机：HP或Canon系列喷墨彩色打印机或激光打印机；e)摄像头：线素不低于300线。

（适用于NT9200-16V、NT9200-32V）1.3.2 放大器记录盒脑电图仪放大器记录盒（以下简称记录盒）基本参数：a) 连接方式：通过信号线与计算机连接，NT9200-16D型的VEA-16BZ记录盒通过SD卡与计算机连接；b) 采样率：1000次/秒；c) 输入范围：±15mV，NT9200-16D型的VEA-16BZ记录盒：±3mV；d) 输入阻抗：≥10MΩ；e) 共模抑制比：≥110dB；f) 噪音电平：≤2.5μVp-p；g) 高频滤波：15Hz、30Hz、45Hz、60Hz、120Hz；h) 时间常数：0.03s，0.1s，0.3s。

1.3.3 连续工作时间脑电图仪连续工作时间应不小于24h。

2.1 工作条件2.1.1 气候环境脑电图仪正常工作气候环境条件：a) 环境温度：5℃～40℃；b) 相对湿度：≤80%，无冷凝；c) 大气压力：860hPa～1060hPa。

从脑电波解读思维训练效果从脑电波解读思维训练效果一、思维训练与脑电波的关联（一）思维训练的重要性与现状在当今竞争激烈的社会环境中，思维能力的提升对于个人的发展至关重要。

思维训练旨在培养人们更加高效、灵活、创新地思考，从而更好地应对学习、工作和生活中的各种挑战。

从儿童的早期教育到成人的职业发展，思维训练项目层出不穷，涵盖逻辑思维、创造力、注意力、记忆力等多个维度。

然而，尽管思维训练的需求日益增长，但对于训练效果的准确评估却一直是一个难题。

传统的评估方法往往依赖于主观的观察和测试成绩，难以全面、客观地反映思维训练对大脑内部活动的影响。

（二）脑电波作为评估工具的潜力脑电波是大脑神经元活动产生的电信号，它反映了大脑的生理状态和神经活动过程。

不同的思维活动会引起大脑不同区域的神经元兴奋，从而产生特定的脑电波模式。

例如，当人们专注于一项任务时，大脑会产生高频的β波；而在放松状态下，α波则更为明显。

通过对脑电波的监测和分析，我们有可能深入了解思维训练对大脑功能的影响，从而为训练效果的评估提供一种客观、科学的方法。

近年来，随着神经科学和信号处理技术的不断发展，脑电波监测设备越来越小型化、便携化，成本也逐渐降低，使得脑电波在思维训练效果评估中的应用成为可能。

二、脑电波监测技术与分析方法（一）常见的脑电波监测设备1. 脑电图（EEG）脑电图是目前最常用的脑电波监测技术之一。

它通过在头皮上放置多个电极来记录大脑神经元的电活动。

EEG具有高时间分辨率的优点，能够实时反映大脑的动态变化。

其设备相对简单、便携，适用于多种场景，包括实验室研究和实际应用中的现场监测。

然而，EEG信号容易受到干扰，如肌肉运动、眨眼等生理活动以及外界电磁环境的影响，因此需要在数据采集和处理过程中采取相应的措施来减少干扰。

2. 脑磁图（MEG）脑磁图是一种测量大脑磁场变化的技术。

与EEG相比，MEG对大脑活动的定位更加准确，因为磁场不受头皮和颅骨等组织的影响。

脑电图：基本原理1.定义：脑电图是通过脑电图描记仪将脑自身微弱的生物电放大记录成为一种曲线图，以帮助诊断疾病的一种现代辅助检查方法.它对被检查者没有任何创伤。

2.脑电图的基本特征：有周期（频率），振幅（波幅）和位相等。

脑电图的频率，从0.5～30Hz是为目前普遍使用于临床的频率范围。

脑电的振幅，从几微伏到几百微伏。

脑电图波形的相位，也称波的极性，以波形基线为标准，朝上的波称为负相波，朝下的波称为正相波。

两个波顶之间的时间差称相位差，相位差一般用时间ms表示。

3.脑电图仪的基本结构：1、输入部分包括输入电极、电极输入线（盒）、标准电压、侧定装置、导联选择装置。

有的还包括头皮电极接触电阻测定装置。

2.放大部分微伏级信号经放大几万倍到几十万倍后才能进行记录或显示。

因此脑电图仪的放大器要求较高，必须保证高输入阻抗（5kΩ以上）、低噪音、低漂移、高共模抑制。

放大器一般分为前置放大和后级放大。

前级放大，以保证高输阻抗和高共模抑制，后级放大完成大的放大倍数，并包括各种参数的调节与控制。

3、调节部分完成各种仪器参数的选择或设定。

（1）高频滤波滤除高于30Hz或60Hz以上的高频信号，因一般的脑电图有用信号在30Hz以下。

（2）低频滤波与时间常数滤除低频信号，降低低频干扰（呼吸、动作等）的影响，通过选择时间常数来限定和滤除低频信号。

常用0.1秒和0.3秒。

（3）增益调节放大器放大倍数，以适应脑电信号的大小。

4、记录或显示部分描笔式脑电图仪具有记录装置，无纸(非描笔式)脑电图仪具有显示和存储装置，部分较高档的脑电图仪，两者兼有。

（1）记录装置包括送纸装置和描笔两大部分，送纸装置可选择不同的送纸速度，常用15mm/s、30mm/s和60mm/s。

描笔有墨水式和热敏式。

应具有机械阻尼调节装置，调节描笔与纸的接触压力，避免波形的失真。

（2）显示装置带显示装置的脑电图仪，必定具有数模转换、数值存储仒、波形显示及打印装置。

这些装置的控制由厂家提供的软件来完成。

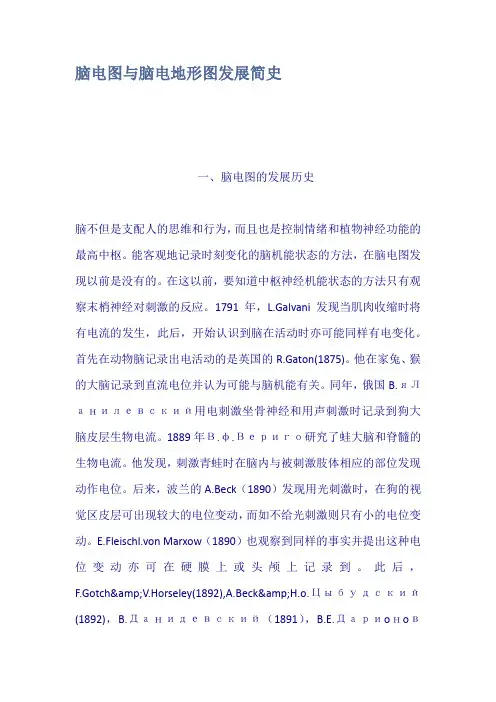

脑电图与脑电地形图发展简史一、脑电图的发展历史脑不但是支配人的思维和行为，而且也是控制情绪和植物神经功能的最高中枢。

能客观地记录时刻变化的脑机能状态的方法，在脑电图发现以前是没有的。

在这以前，要知道中枢神经机能状态的方法只有观察末梢神经对刺激的反应。

1791年，L.Galvani发现当肌肉收缩时将有电流的发生，此后，开始认识到脑在活动时亦可能同样有电变化。

首先在动物脑记录出电活动的是英国的R.Gaton(1875)。

他在家兔、猴的大脑记录到直流电位并认为可能与脑机能有关。

同年，俄国B.яЛанилевский用电刺激坐骨神经和用声刺激时记录到狗大脑皮层生物电流。

1889年В.φ.Вериго研究了蛙大脑和脊髓的生物电流。

他发现，刺激青蛙时在脑内与被刺激肢体相应的部位发现动作电位。

后来，波兰的A.Beck（1890）发现用光刺激时，在狗的视觉区皮层可出现较大的电位变动，而如不给光刺激则只有小的电位变动。

E.Fleischl.von Marxow（1890）也观察到同样的事实并提出这种电位变动亦可在硬膜上或头颅上记录到。

此后，F.Gotch&V.Horseley(1892),A.Beck&H.o.Цыбудский(1892)，B.Данидевский（1891），B.E.Дариoнoв(1898)，C.A.Tpивус(1900)等亦发表了动物大脑皮层电活动和刺激末梢时的反应，但由于当时受技术上的限制，未能得出可观的成果。

在1899年Einthoven发明了性能较好的弦线直流电计以后，心电图的研究有了急速的发展。

但心肌收缩时产生的电位可超过1mV，一般不放大亦可驱动弦线直流电计，而脑电活动由于电位很低（50μV左右），如果不放大就不能得到驱动弦线直流电计的足够电流。

因此，弦线直流电计被用来研究脑电图是在电子管放大器的技术水平达到实用阶段以后的事情。

首先使用弦线直流电计研究脑电活动的是B.B.Д. Hеmинскни(1913)。

脑电波的分析方法脑电波（Electroencephalogram，EEG）是指脑部神经元在活跃时所产生的电信号。

使用EEG技术可以记录和分析人类大脑活动的电活动信号，通过EEG技术的分析可以帮助揭示许多神经系统疾病的病理机制，并且为神经科学研究提供了重要的方法。

本文将介绍脑电波的分析方法。

1. 脑电波的基本特征脑电波在频率和振幅上有一定的规律。

人类常见的EEG频率范围为0.5-30Hz，可以划分为五个频率带：δ波（0.5-4Hz）、θ波（4-8Hz）、α波（8-13Hz）、β波（13-30Hz）和γ波（30-100Hz）。

每种频率波的产生都与不同的脑区活动相关。

2. 常用的脑电波分析仪器脑电波分析仪器是专业分析脑电波的工具。

常见的仪器包括EEG采集电极、放大器、模数转换器和计算机。

EEG采集电极是采集脑电波信号的电极，通常放置在头皮上。

放大器将采集到的微弱的脑电信号放大，以便进行记录和分析。

模数转换器将模拟信号转换成数字信号。

计算机会进行信号的二次处理和分析。

3. 脑电波信号处理脑电波信号的处理包括去噪和滤波。

去噪是一种减少测量到的无关信号的技术，通常使用数字滤波器去除噪声干扰。

滤波则是一种改变信号频率、振幅或相位的方法，通常用于去除信号中的低频和高频干扰。

4. 脑电波信号分析脑电波信号分析通常分为两类：时域分析和频域分析。

时域分析包括波形的描述、时间间隔、振幅和缓斜的分析；而频域分析则是对信号频率和能量的分析（即功率谱密度），以研究脑电波的频率和强度的变化。

5. 脑电波谱图的分析方法脑电波谱图是将脑电波的时域信息转换为频域信息的图形，通常使用傅里叶变换进行分析。

在信号的时域里，傅里叶变换被用来将信号转换为其特定频率下的正弦波。

功率谱密度则是将傅里叶变换得到的能量谱进行处理得到折线图，通常用于反映信号在不同频段内的功率分布。

6. 事件相关电位的分析方法事件相关电位（Event-Related Potentials，ERP）是指在某些特定条件下，脑电波发生的变化所产生的电位，通常用于研究心理学、神经科学等领域的事件依赖性神经过程。

脑电图仪适用范围：适用于医疗单位对人体脑生物电进行临床检测。

1.1型号脑电图仪包括四个型号：NT9200-16D、NT9200-16V、NT9200-32D、NT9200-32V。

NT9200-16D为16道数字脑电图仪、NT9200-16V为16道数字视频脑电图仪、NT9200-32D为32道数字脑电图仪、NT9200-32V为32道数字视频脑电图仪。

1.2 组成结构及功能脑电图仪组成结构及功能：见表1。

表1 组成结构及功能1.3 基本参数1.3.1 系统要求脑电图仪系统要求：a)操作系统：基础操作软件采用Windows2000/Windows XP/Windows7及以上版本操作系统；b)计算机主机：CPU主频：不小于2.0GHz；内存容量：不小于128MB；硬盘容量：不小于20GB；具有USB1.1或以上接口；具有SD卡读卡器（适用于NT9200-16D型）；c)显示器：分辨率不低于1024×768（像素）；d)打印机：HP或Canon系列喷墨彩色打印机或激光打印机；e)摄像头：线素不低于300线。

（适用于NT9200-16V、NT9200-32V）1.3.2 放大器记录盒脑电图仪放大器记录盒（以下简称记录盒）基本参数：a) 连接方式：通过信号线与计算机连接，NT9200-16D型的VEA-16BZ记录盒通过SD卡与计算机连接；b) 采样率：1000次/秒；c) 输入范围：±15mV，NT9200-16D型的VEA-16BZ记录盒：±3mV；d) 输入阻抗：≥10MΩ；e) 共模抑制比：≥110dB；f) 噪音电平：≤2.5μVp-p；g) 高频滤波：15Hz、30Hz、45Hz、60Hz、120Hz；h) 时间常数：0.03s，0.1s，0.3s。

1.3.3 连续工作时间脑电图仪连续工作时间应不小于24h。

2.1 工作条件2.1.1 气候环境脑电图仪正常工作气候环境条件：a) 环境温度：5℃～40℃；b) 相对湿度：≤80%，无冷凝；c) 大气压力：860hPa～1060hPa。

医疗器械解读手术室中常见的监护仪器医疗领域中的技术不断进步，对手术操作和患者的监护需求也随之增加。

在手术室中，监护仪器成为医生和护士们必不可少的工具。

本文将对手术室中常见的监护仪器进行解读，以便更好地了解其功能和用途。

一、脑电图监护仪（EEG）脑电图监护仪是一种用于测量脑电活动的仪器，广泛应用于手术室中。

通过将电极贴附在患者头皮上，脑电图监护仪可以实时监测患者的脑电活动。

这对于手术中可能会导致脑功能损伤的患者非常重要，如神经外科手术。

脑电图监护仪可以帮助医生及时发现脑电异常，采取相应措施保护患者的脑功能。

二、心电图监护仪（ECG）心电图监护仪是一种用于监测患者心脏活动的仪器。

在手术室中，通过将导联贴于患者胸部，心电图监护仪可以记录患者的心电图信号。

这对于手术过程中需要监测心脏状况的患者非常重要，如心血管手术。

心电图监护仪能够提供心电异常的信息，帮助医生及时发现和处理可能的心脏问题。

三、血压监护仪血压监护仪广泛应用于手术室中，可实时监测患者的血压情况。

通过将袖带套在患者的上臂上，并与血压监护仪相连，可以准确获取患者的血压值。

血压监护仪可以帮助医生掌握患者的血压状况，发现血压异常并及时采取相应的治疗措施。

四、呼吸机呼吸机是一种用于辅助患者呼吸的设备，在手术室中起到关键作用。

呼吸机通过连接患者到设备上的管道，通过控制气流和氧气浓度来保证患者的呼吸。

手术室中的一些手术可能需要患者处于全身麻醉状态，这时呼吸机可以帮助患者维持正常的呼吸。

呼吸机还可以调节呼气末正压（PEEP）和气道压力，以提高患者的氧合和通气效果。

五、麻醉深度监护仪麻醉深度监护仪用于监测患者的麻醉深度和意识状态。

它可以通过监测脑电图、心电图、肌肉电活动和其他生理参数来评估患者的麻醉效果。

在手术中，麻醉深度监护仪可以帮助麻醉师调整麻醉药物的剂量，确保患者处于适当的麻醉状态，并减少意外反应的发生。

六、体温监护仪体温监护仪用于监测患者的体温变化，确保患者的体温在正常范围内。

32导数字视频脑电图仪（含动态）一．脑电主机系统：▲1.采样率：1000次/秒通道数：32导共模抑制比：≥110dB▲2.数据传输，脑电主机供电都是通过一条USB线完成，无需外加电源或加干电池。
