吉博力排水系统

吉博力同层排水系统的特点●吉博力使用的管道系统为吉博力HDPE高密度聚乙烯管材，这种管材是按吉博力的标准由吉博力集团工厂特别制造生产的。

该管道具有很强的防腐性能，不易堵塞。

安装上采用热熔连接，完全防漏。

另外它还具有抗热胀冷缩，抗高压，耐无损等诸多卓越品质。

●在八层以上的高层建筑中，用于连接排水支管与立管的不是三通，而是“苏维脱”，它是吉博力独家研发的管道配件，－可同时连接6根支管，从而减少立管的数量；－其内部设有水流阻隔器，能保证每根支管的水流都你能沿一定的方向畅行无阻，同时还能减缓水流速度，保证气压在管道中始终处于平衡状态，从而能取代通气管的作用；－同一楼层内可同时连接50个坐便器。

●同层排水对洁具的安装有特殊的要求，而吉博力已经有相当完善的隐蔽式安装系统与之相配套。

●吉博力的管道系统一般采用墙前安装，这样可避免对建筑墙体造成破坏，而且二次装修时也能很方便地改变管道布局。

●吉博力有专用于同层排水的横排水地漏。

和其它各种洁具的特殊存水弯，这些存水弯不仅能隔离臭气，同时还能作为同层排水系统的检修口。

●对于任何排水系统而言，杜绝渗漏都是至关重要的。

因为污水渗漏不仅会引起维修上的麻烦，而且还可能导致病菌的滋生和交叉感染。

吉博力同层排水系统从产品质量和安装工艺上来说是全密封性的，因此绝对不会发生污水渗漏的现象。

2.与降板式同层排水的比较降板式同层排水的做法是：将卫生间的地板下降一定的高度，排水支管沿地面排放，也是在同一楼层内与立管相连，然后再在管道上铺设装饰层。

降板的优点在于：●不需要砌假墙，管道被隐藏在地板下●洁具仍可使用地排水式，选择范围较广●地漏也可采用传统式降板的缺点在于：●降板在建筑结构上难度非常高●降低了卫生间的高度●装饰层的承重要求也相当高●如果管道在楼板下发生漏水，就必须将卫生间的地板全部撬开，难度较拆假墙要高得多，而且当装饰层与真实地板间充满水的时候，有相当的重量，此时再加上降板结构本身的不安全因素，就可能导致“灭顶之灾”3.与PVC同层排水的比较目前国内市场的排水管道多采用PVC管道，PVC管道同样可用于同层排水系统中与吉博力HDPE管材相比其优点在于：●价格便宜●不需要特殊的安装工具，其施工方法已为所有施工人员所熟悉但其缺点也是显而易见的：●其连接方式采用胶水连接，这对于隐蔽式安装系统来说，有漏水的隐患，不可靠●管道寿命短●噪音大●不环保，燃烧时会释放有毒气体4. 与其它同层排水供应商的比较目前国内市场上的其它同层排水供应商只是将管道提升到上一个楼层内，但作为一个完整系统，如果只改变管道，而不对其它周边产品作相应的调整，就会使该系统成为累赘。

吉博力排水系统一、同层排水系统：传统的同层排水系统是指降板同层排水系统，虽然解决了普通排水系统支管在下层住户造成漏水维修困难和噪声的问题，但降板同层排水系统一旦漏水在本层垫层中，维修起来还是非常麻烦，且污水长期浸泡在垫层中，给室内环境带来了很大污染。

吉博力排水系统采用吊挂式洁具，节省空间，吊挂后式排水马桶可节省5公分左右，且与地面不接触，无卫生死角；水箱很薄，只需18-22公分，马桶可与妇洗器连接使用。

给排水管采用HDPE管，热熔连接或者内焊管箍连接（若无操作空间则采用此方式，但价格贵），支管到立管坡度可以做到1%，如果三通加苏维脱水气平衡管件，立管可不设通气管；HDPE管（物理连接）无法与PVC管（化学胶水腐蚀连接）连接，可与铸铁管连接（之间用W型抱箍连接）。

马桶框架起到为马桶承重的作用，与结构墙连接或者采用天地龙骨连接，先做框架再做防水，因马桶及框架后期都做在假墙内，因此一般项目在假墙内不再单做防水。

水箱冲洗板可根据客户需要进行DIY，价格差异较大。

坐便器水箱阀体经过12万次试验，采用EPDF胶圈，质量有所保证，如需对暗水箱进行维修，冲洗板可兼当维修口，打开冲洗板，将阀体取出即可进行维修。

地漏高度为10公分，其中水封5公分，预留5公分坑位，一般为DN50的排水管，走在结构层之上，若坡度跨度过长，需要局部降板5-7-8公分，有用于薄地面的特殊地漏，但地漏距立管有固定距离，为50-60公分，不能改变。

在与设计院的配合中，吉博力公司负责从初设到节点大样图的设计，但要和设计院针对结构垫层、立管位置提前进行沟通。

在与精装配合中，吉博力公司有固定的施工队伍，但主要做现场监督，现场施工多由总包单位来做。

现场常驻2名专人，一名工程师一名协调人员。

费用：除去二次精装配合，一个卫生间（包括：1个立管、一个排气管、2个地漏、支管、水箱）约3000元。

二、雨水虹吸排水：满流管排水为虹吸排水，排水速度可达0.7m/s，可迅速排水，水占管路面积70-80%即可达到虹吸排水的要求，干管不需坡度，以积累雨水达到瞬间满管流状态。

顾客常见问题答疑1. 什么是吉博力同层排水系统?同层排水――又称墙排水，与传统的地排水不同，同层排水的管道布置方式，让排水支管不穿越楼层，而是沿墙而走，在同一楼层内与立管相连。

在室内装修时，砌一堵假墙将管道和水箱都隐藏在里面。

2. 吉博力同层排水系统系统组成是什么？隐蔽式水箱及后排座厕、其它卫生器具、连接每个卫生器具的存水弯、楼板上的支管、墙前安装系统。

3. 相比与传统的排水方式，吉博力同层排水系统的优点是什么？- 传统的排水方式存在以下问题：a. 空间布局上的局限性：受到楼板预留孔的限制b. 建筑整体功能上的局限性：受到卫生要求的限制，卫生间的位置必须上下一致c. 检修不便：需要到楼下用户家中进行管路检修，十分不便d. 房屋产权的不清晰：管路系统部分在楼下用户的家中，容易发生产权上的纠纷e. 噪音较大：采用PVC-U管材后，容易产生较大的冲水及排水噪音4. 吉博力工程师在设计时，需要了解哪些工程信息？- 关于卫生间的信息Ø讨论不同卫生间的布局以及采用同层排水的可能性。

座便器到立管的距离必须在2m以内，同时地漏尽可能靠近立管。

Ø得到不同类型卫生间的图纸Ø讨论使用地漏的可能性Ø卫生间内的其他产品Ø厨房间布置Ø洗脸盆- 关于立管的信息Ø讨论系统的类型，是单立管还是多立管系统，考虑到价格我们偏向于采用单立管。

Ø立管是否直上直下Ø讨论底层管道的连接Ø楼的高度及层Ø阻火圈- 地下室或者地面管道的信息Ø讨论雨水井的方位以及地下室或地下管道的布局5. 隐蔽式有几种，各有什么用途？顶按式和侧按式两种，顶按式优点是假墙离地面低（80cm），故可用窗台边安装。

侧按式优点是适用面广，墙前墙内都可安装。

6. 请说明隐藏式水箱的材质、容积、尺寸，是否具有大小水两档的冲水量，会否冲洗排水声音过大、用户难以接受。

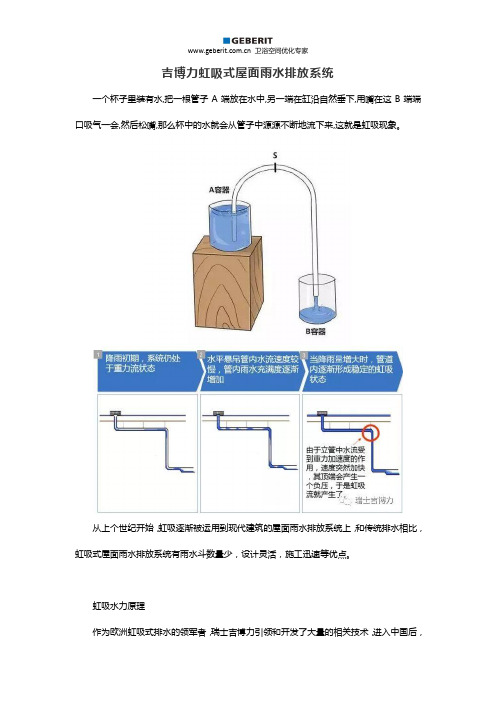

吉博力虹吸式屋面雨水排放系统一个杯子里装有水,把一根管子A端放在水中,另一端在缸沿自然垂下,用嘴在这B端端口吸气一会,然后松嘴,那么杯中的水就会从管子中源源不断地流下来,这就是虹吸现象。

从上个世纪开始，虹吸逐渐被运用到现代建筑的屋面雨水排放系统上，和传统排水相比，虹吸式屋面雨水排放系统有雨水斗数量少，设计灵活，施工迅速等优点。

虹吸水力原理作为欧洲虹吸式排水的领军者，瑞士吉博力引领和开发了大量的相关技术，进入中国后，吉博力更是参与编辑了中国的虹吸屋面雨水排水系统技术规程。

屋面排水合格与否，关系重大，任何一个环节出问题都会给造价昂贵的建筑物带来严重的破坏，甚至导致屋面坍塌，如此重要的行业标准居然由某个企业参与定制，所以吉博力Pluvia®虹吸式屋面雨水排放技术究竟有什么过人之处？首先，作为一套完整的系统，吉博力从雨水斗到管材管件再到到紧固系统甚至安装工具，每一个部分都是为虹吸系统度身定制。

【吉博力虹吸式雨水斗】斗体采用进口304不锈钢，大大延长使用寿命。

多种管径满足不同排水量需求。

进水部位设置独特的反气旋整流格栅，加强虹吸效果.超低的斗前水深确保建筑造价经济，使用安全。

防盗螺母，避免雨水斗整流格栅被盗。

【吉博力HDPE管道】耐磨损，有效抵抗石沙对管道的磨擦，内壁光滑，不易堵塞。

适用于-40℃~90℃温度范围。

抗化学腐蚀，防酸雨。

抗冲击耐高压，可承受负压-800mbar，可埋入混凝土。

安装快捷简便，可预制。

热熔连接，杜绝渗漏。

【吉博力紧固系统】吉博力紧固系统，不仅能吸收并抵消因水流在管道内急速流动产生的震动，还能吸收并抵消因热胀冷缩引起的轴向力，减少对结构的损害。

无须伸缩节，杜绝了漏水的可能。

除了高质量的产品，吉博力Pluvia®虹吸式屋面雨水排放系统还为客户提供专业的安装指导和技术支持。

【强大的技术支持】吉博力ProPlanner系统软件通过对整个系统的水力计算，实现稳定可控斗前水深，从而使系统在稳定虹吸状态下工作，屋面雨水负荷得到有效控制。

吉博力GEBERIT建筑给排水系统
什么是当今社会的矛盾？是人民日益增长的美好生活需求和不平衡不充分发展之间的矛盾。

当吃饱饭已经不成为问题的时候，我们再也不想用水瓢来解决渴不渴的问题，而是想用漂亮杯子，让自己喝水时候也能那么优雅。

我们要美好生活，但是在追求美好生活的道路上，不免会跑偏：有限的预算都用来装点外表；在看不到的地方能省则省，比如内衣，比如私密的卫生间......一个平均每年要去2500次，一生有差不多3年的时间在里面度过的卫生间，为它花起钱来铢锱必较......越是别人看不到的东西，越是一个人生活质量的标志。

你的美好生活应该从一个合格的卫生间开始。

安全
《101次求婚》里面的男主角说过：我对你的爱，50年不变。

吉博力同样可以对客户说：吉博力给排水系统，50年保用无忧。

达到建筑饮用水最高标准的吉博力给水系统，健康和安全是它的标签。

从材料到安装过程再到最后的测试每个步骤都精心设计，有效降低可怕军团菌以及其他细菌的困扰。

杜绝异味，防止细菌滋生则是吉博力排水隔气系统当仁不让的终极使命。

安静
吉博力静音排水系统，排水噪音最低可达20分贝。

HDPE材质和热熔焊接技术，确保50年安全使用无渗漏。

清洁
吉博力挂墙式马桶，和地面0接触，一擦一拖即可完成清洁。

吉博力Rimfree®无冲水侧圈技术，消除马桶内的卫生死角，更易清洁。

吉博力龙头系统，感应冲水，无接触，即使
高人流量的公共卫生间也可以轻松应对。

1. 同层排水系统的优点a) 产权明晰住房建筑的发展从最早的大杂院，到几户人家煤卫合用，到独门独户，再到单体别墅，表明了人们对“产权独立”的不断追求。

谁都向往一个完全属于自己的空间，不仅是地域上的，还应当杜绝一切可能发生邻里纠纷的因素。

传统地排水方式的问题在于：1. 侵占空间。

楼上住户的排水支管侵占了楼下住户的空间，让卫生间变“矮”了。

2. 噪音干扰。

因为大家生活习惯不可能完全同步，所以当你享受安静的时候，却往往遭到楼上住户用水的噪音干扰。

3. 漏水问题。

更为糟糕的是，如果管道漏水，那么到底应该由谁出资维修？造成的装潢损失又应该由谁承担？但无论如何，被迫承受不属于自己的错误，总是不合理的。

吉博力的同层排水方式彻底解决了这一问题，排水支管位于本楼层内，再也不会给楼下住户带来诸多不便，产权关系可以得到明确的确认。

b) 个性化装修现在人们在装修卫生间时，考虑的不仅是功能化，而且越来越关注人性化的问题。

例如卫生间最好离卧室近些，水箱最好不要安装在靠近床头的墙上，浴缸最好能晒在太阳里，或许还可以在卫生间里弄个书柜？卧榻？酒吧？然而，传统的排水方式根本无法满足这些要求，因为所有管道的安装都在土建中完成，卫生间地板上的预留孔早已决定了洁具的摆放位置，而你也绝不可能到楼下人家去拆装管道，室内装璜只能局限在洁具的款式上。

同层排水系统，土建中只安装立管，室内设计师可对卫生间进行自由的布局，排水支管则在装修时按室内设计图纸进行安装。

吉博力的同层排水系统是喜欢个性化装修人群的最佳选择：1. 改变洁具的位置，布局更自由。

在吉博力的卫生间通过改变排水支管的走向或长短就可改变洁具的位置，甚至可以将卫生间设在另一个离立管较近的房间。

2. 避免了上下楼层卫生间必须对齐的尴尬。

在别墅或商业办公楼的装修设计中，上下对齐的卫生间显得非常呆板，业主往往会要求改变它们的位置，或是在办公区另设一个卫生间。

因为不需要在地上从新打孔，或在墙上另外开槽，吉博力同层排水系统能轻松满足这一要求。

吉博力排水隔气系统——存水弯、地漏2017年底，北京城的一场流感闹得人心惶惶。

事实上，不仅我们在遭受着流感的严重威胁，大洋彼岸的美国，情况也很严峻：仅在2018年第3周，美国因为流感或者肺炎而死亡的人数，超过4000人。

美国疾病预防控制中心(CDC)建议：接种流感疫苗。

做好日常消毒和清洁工作。

如果出现流感样症状，退烧后还需在家里呆至少24小时，防止病毒再次传播。

呆在家里，防止再次感染？你的家真的安全吗？邻居老王家的病毒会不会跑到你家来？比如顺着下水管道......并非危言耸听，当年那场SARS中，就有过真实案例：2003年非典时期，香港淘大花园感染SARS的E座居民有107人，大部分住在E座的7号和8号垂直排列的单位。

调查结果显示，疾病的传播主要与房屋结构的设计有关，病毒有可能通过排水管道传播。

流感爆发的季节，下水道有异味一定要特别重视，因为和味道一起来的，还有邻居家的病毒和细菌。

而防止邻居家病菌入侵的就是那些不起眼的排水隔气设备，所以你的安全卫士们是否真的起作用呢？带保护装置的干区地漏就是首当其冲的入侵点，因为不常使用的关系，存水弯里的水会蒸发，没有水封的存水弯形同虚设。

如果再忘记人工补水，病毒细菌马上乘虚而入。

而吉博力双通道横排水地漏，独特的三重保险堪称神器！左起：吉博力透明双通道横排水地漏（演示样品）、吉博力双通道横排水地漏一重保障：自动补水该地漏可以和台盆连接，共用地漏存水弯，台盆无需单独设置存水弯。

洗漱过程中的台盆排水可以给地漏存水弯自动补水，再无水封干涸之忧，有效防止病菌入侵室内。

二重保障：水封可“待机”8个月即使台盆长期不用，地漏没有有效补水，它的水封亦可以维持8个月之久！三重保障：硅胶防臭薄膜即使8个月之后，水封蒸发了，专利的硅胶防臭薄膜还可以继续发挥作用。

另外一个薄弱环节是洗衣机排水处，洗衣水是生活废水，需排放至小区污水管网，所以必须要做存水弯。

而吉博力专门用于洗衣机等设备的存水弯产品能有效防止病菌和异味进入室内。
