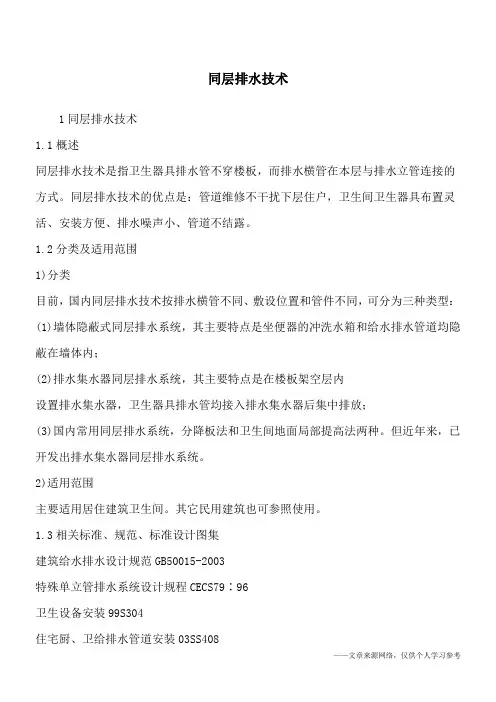

同层排水技术1同层排水技术1.1概述同层排水技术是指卫生器具排水管不穿楼板，而排水横管在本层与排水立管连接的1.21)(1)(2)(3)2)1.3相关标准、规范、标准设计图集建筑给水排水设计规范GB50015-2003特殊单立管排水系统设计规程CECS79∶96卫生设备安装99S304住宅厨、卫给排水管道安装03SS4081.4设计及安装要点1)墙体隐蔽式同层排水系统(参照吉博力系统)(1)设计要点生活污、废水重力流排放；卫生洁具布置在同一侧墙面或相邻墙面上；(2)安装卫生器具和地漏；安装水嘴。

适合各种墙体结构(砖墙、混凝土墙、石膏板墙、轻质墙等)。

不影响建筑物的结构稳定性和卫生器具使用稳定性。

隐蔽式支架、面板等均为标准构件，工厂预制、现场装配。

2)排水集水器同层排水系统(参照日本同层排水系统)(1)设计要点生活污、废水重力流排放；排水集水器，卫生器具排水管的横管部分和集水器排水管均在楼板架空层内敷设，排水立管敷设在管道井内，一般采用螺旋PVC-U塑料管；(2)安装水嘴；安装排水集水器上方可开启的地板。

适合于地面局部提高的做法；用于国内时，应调整为降板做法；当采用降板做法时，楼板架空层内用轻质混凝土填充。

3)国内常用同层排水系统(1)设计要点生活污、废水重力流排放；一般采用常规管件，管件不需特制；管材可为PVC-U、柔性排水铸铁管等；(2)1.5表排(元2)价(市)场坐(元/个(便器价格)价每)套工程实际成交类别墙体隐蔽式同层排水系统(管)HDPEP管VC-U柔性铸铁管墙体隐蔽式同层排水系统(式悬)挂连体式分体式价格1～1927～212～4021～08004001～05006008～000150 注12表项目类别PVC-U墙体隐蔽式同层排水系统（悬挂式）连体式分体式价格19~217~1220~24 1800~4000 1500~6000 800~1500备注12。

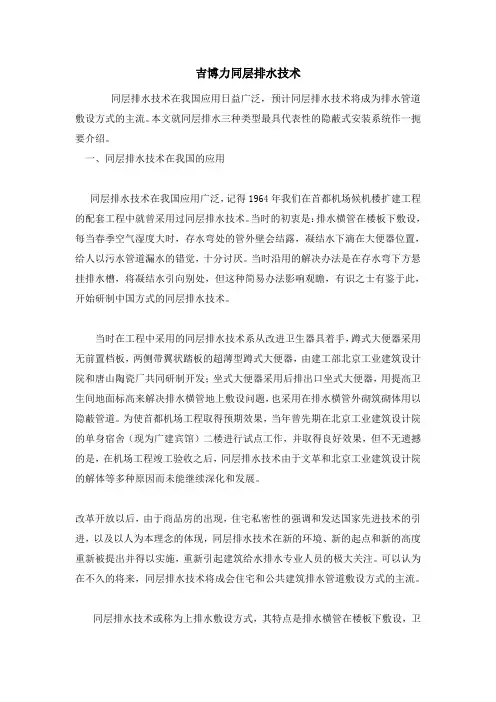

吉博力同层排水技术同层排水技术在我国应用日益广泛，预计同层排水技术将成为排水管道敷设方式的主流。

本文就同层排水三种类型最具代表性的隐蔽式安装系统作一扼要介绍。

一、同层排水技术在我国的应用同层排水技术在我国应用广泛，记得1964年我们在首都机场候机楼扩建工程的配套工程中就曾采用过同层排水技术。

当时的初衷是：排水横管在楼板下敷设，每当春季空气湿度大时，存水弯处的管外壁会结露，凝结水下滴在大便器位置，给人以污水管道漏水的错觉，十分讨厌。

当时沿用的解决办法是在存水弯下方悬挂排水槽，将凝结水引向别处，但这种简易办法影响观瞻，有识之士有鉴于此，开始研制中国方式的同层排水技术。

当时在工程中采用的同层排水技术系从改进卫生器具着手，蹲式大便器采用无前置档板，两侧带翼状踏板的超薄型蹲式大便器，由建工部北京工业建筑设计院和唐山陶瓷厂共同研制开发；坐式大便器采用后排出口坐式大便器，用提高卫生间地面标高来解决排水横管地上敷设问题，也采用在排水横管外砌筑砌体用以隐蔽管道。

为使首都机场工程取得预期效果，当年曾先期在北京工业建筑设计院的单身宿舍（现为广建宾馆）二楼进行试点工作，并取得良好效果，但不无遗撼的是，在机场工程竣工验收之后，同层排水技术由于文革和北京工业建筑设计院的解体等多种原因而未能继续深化和发展。

改革开放以后，由于商品房的出现，住宅私密性的强调和发达国家先进技术的引进，以及以人为本理念的体现，同层排水技术在新的环境、新的起点和新的高度重新被提出并得以实施，重新引起建筑给水排水专业人员的极大关注。

可以认为在不久的将来，同层排水技术将成会住宅和公共建筑排水管道敷设方式的主流。

同层排水技术或称为上排水敷设方式，其特点是排水横管在楼板下敷设，卫生器具排水管不穿越楼板，只有排水立管穿越楼板，管道的维护和检修在设置卫生器具的同层进行，不需要到下一层去清通排堵，不干扰下层住户。

二、同层排水技术的三种型式同层排水技术目前主要有三种型式：1．以吉博力房屋卫生设备工程技术有限公司隐蔽式安装系统为主要特点的同层排水技术；2．以日本排水集水器为主要特点的同层排水技术；3．以我国不降板或局部降板形式为主要特点的同层排水技术。

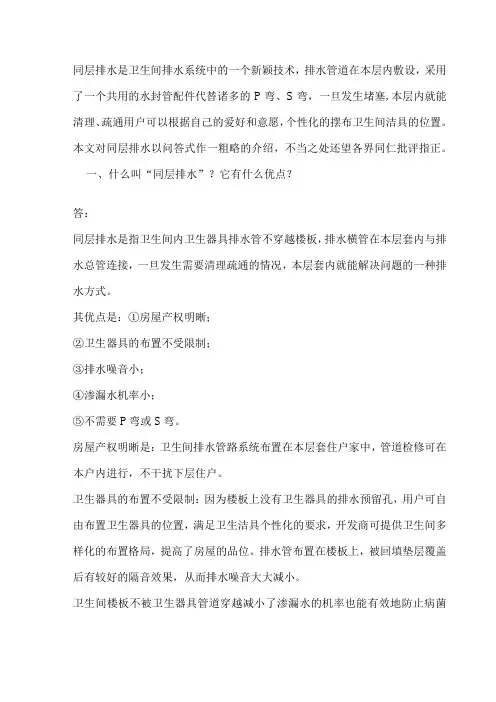

同层排水是卫生间排水系统中的一个新颖技术，排水管道在本层内敷设，采用了一个共用的水封管配件代替诸多的P弯、S弯，一旦发生堵塞,本层内就能清理、疏通用户可以根据自己的爱好和意愿，个性化的摆布卫生间洁具的位置。

本文对同层排水以问答式作一粗略的介绍，不当之处还望各界同仁批评指正。

一、什么叫“同层排水”？它有什么优点？答：同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水总管连接，一旦发生需要清理疏通的情况，本层套内就能解决问题的一种排水方式。

其优点是：①房屋产权明晰；②卫生器具的布置不受限制；③排水噪音小；④渗漏水机率小；⑤不需要P弯或S弯。

房屋产权明晰是：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户。

卫生器具的布置不受限制：因为楼板上没有卫生器具的排水预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。

排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。

卫生间楼板不被卫生器具管道穿越减小了渗漏水的机率也能有效地防止病菌的传播。

由一只共用的‘多通道地漏”或“接入器”，取代了传统下排水方式中各个卫生器具设置的弯或S弯。

由P弯与S弯产生而自身无法克服的弊端，同层排水方式全部解决了。

二、同层排水技术有几种形式？试作简要介绍。

答：同层排水技术目前主要有三种形式（三种做法）：一种是采用卫生间楼板（或局部楼板）下沉方式第二种是采用墙排水（以管道隐蔽安装系统为主要特征）方戈第三种是采用垫高卫生间地面的垫层式。

1.卫生间楼板下沉的排水方式参照《住宅卫生间》01SJ914。

具体做法是卫生间的结构楼板下沉（局部）30cm,作为管道敷设空间。

下沉楼板采用现浇砼并做好防水层，按设计标高和坡度沿下沉楼板面敷设给、排水管道，并用水泥焦渣等轻质材料填实作为垫层，垫层上用水泥砂浆找平后再做防水层和面层。

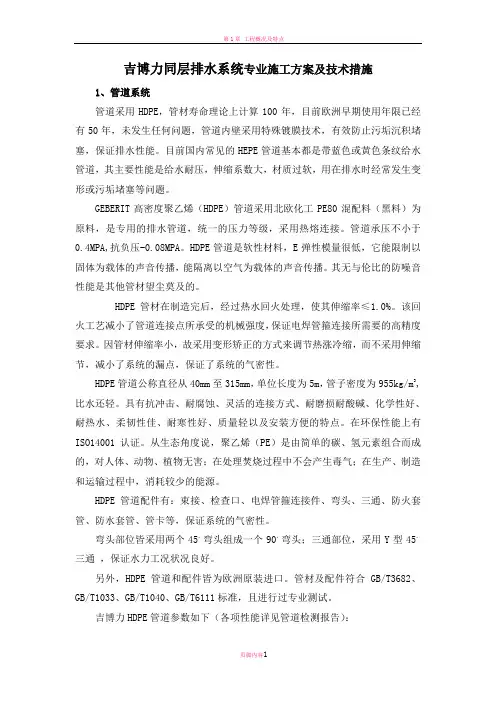

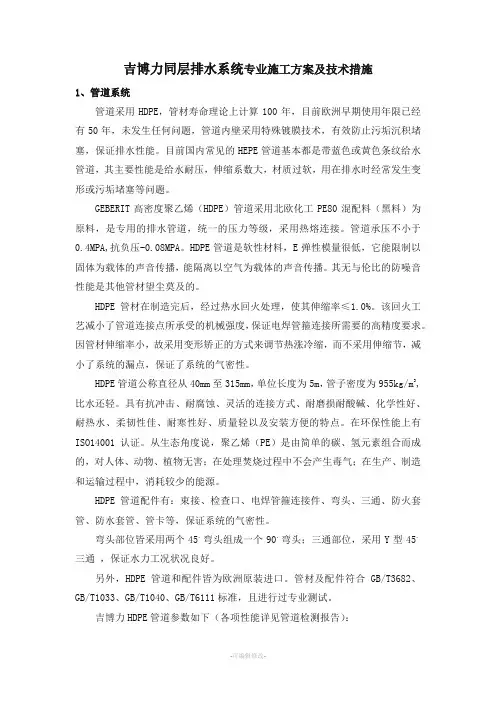

吉博力同层排水系统专业施工方案及技术措施1、管道系统管道采用HDPE，管材寿命理论上计算100年，目前欧洲早期使用年限已经有50年，未发生任何问题，管道内壁采用特殊镀膜技术，有效防止污垢沉积堵塞，保证排水性能。

目前国内常见的HEPE管道基本都是带蓝色或黄色条纹给水管道，其主要性能是给水耐压，伸缩系数大，材质过软，用在排水时经常发生变形或污垢堵塞等问题。

GEBERIT高密度聚乙烯（HDPE）管道采用北欧化工PE80混配料（黑料）为原料，是专用的排水管道，统一的压力等级，采用热熔连接。

管道承压不小于0.4MPA,抗负压-0.08MPA。

HDPE管道是软性材料，E弹性模量很低，它能限制以固体为载体的声音传播，能隔离以空气为载体的声音传播。

其无与伦比的防噪音性能是其他管材望尘莫及的。

HDPE管材在制造完后，经过热水回火处理，使其伸缩率≤1.0%。

该回火工艺减小了管道连接点所承受的机械强度，保证电焊管箍连接所需要的高精度要求。

因管材伸缩率小，故采用变形矫正的方式来调节热涨冷缩，而不采用伸缩节，减小了系统的漏点，保证了系统的气密性。

HDPE管道公称直径从40mm至315mm，单位长度为5m，管子密度为955kg/m3,比水还轻。

具有抗冲击、耐腐蚀、灵活的连接方式、耐磨损耐酸碱、化学性好、耐热水、柔韧性佳、耐寒性好、质量轻以及安装方便的特点。

在环保性能上有ISO14001认证。

从生态角度说，聚乙烯（PE）是由简单的碳、氢元素组合而成的，对人体、动物、植物无害；在处理焚烧过程中不会产生毒气；在生产、制造和运输过程中，消耗较少的能源。

HDPE管道配件有：束接、检查口、电焊管箍连接件、弯头、三通、防火套管、防水套管、管卡等，保证系统的气密性。

弯头部位皆采用两个45。

弯头组成一个90。

弯头；三通部位，采用Y型45。

三通，保证水力工况状况良好。

另外，HDPE管道和配件皆为欧洲原装进口。

管材及配件符合GB/T3682、GB/T1033、GB/T1040、GB/T6111标准，且进行过专业测试。

同层排水系统优缺点对比同层排水是指卫生间内卫生器具排水管（排污横管和水支管）均不穿越楼板进入他户。

现在国内的同层排水系统，根据是否降板可以分为降板/微降板/不降板同层排水系统。

同层排水系统的优点1、房屋产权清晰，卫生间各个器具排水管均设置在业主家中，管道检修在自家就可以进行，不干扰下层住户2、排水噪音相对减小，虽然排水噪音主要来自立管，只要开发商用的是消音立管，也能很好的减小噪音。

但是也有部分噪音来自器具排水管，当排水横支管被布置在沉箱内，也能大大的消减噪音。

3、减小渗漏水几率，在同层排水中，卫生间楼板不被器具排水管穿越，无孔洞，减少了漏水可能性，不管是对住户本身还是下层用户，都大大提高了排水的安全性。

4、卫生间器具布局相对灵活，因为楼板上没有器具排水管道预留孔，用户可自由布置卫生间器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高卫生间的品味。

同层排水系统的缺点1、在降板的同层排水中，一旦出现堵塞、漏水等问题，检修起来比较困难。

由于各个器具的排水管均隐藏在沉箱内，被回填垫层后，要想检修就必须敲开地面才能进行检修，这样一来后期的维护成本就比较大。

虽然堵塞、漏水的几率不是很大，但也不能抱侥幸心理。

2、在降板的同层排水系统中，由于前期施工不规范，防水性能遭到破坏，地面水渗漏，或者由于排水管漏水，导致沉箱积水，长时间以来产生异味虽然现在，在沉箱内设置了二次排水，但由于沉箱比较封闭，水分难以蒸发，加之漏水的持续性，也很难解决这个问题。

（异味这个问题应该是大家比较感同身受的）3、现在市场上大部分采取的是降板同层排水系统，住房的每层卫生间都采取了降板的形式，这种跟正常的层高比起来，占用了房屋一定的高度空间要想在卫生间安个热水器，浴霸什么的还是比较困难，就算安上了也会使卫生间显得压抑。

降板层高微降板层高不降板层高卡4、由于降板同层排水系统，需要进行二次回填，再进行正常的找平、防水、装饰，在这过程中，不仅增加了工程成本，而且还受施工规范的影响，施工不规范，后期就越容易出现问题。

吉博力同层排水系统专业施工方案及技术措施1、管道系统管道采用HDPE，管材寿命理论上计算100年，目前欧洲早期使用年限已经有50年，未发生任何问题，管道内壁采用特殊镀膜技术，有效防止污垢沉积堵塞，保证排水性能。

目前国内常见的HEPE管道基本都是带蓝色或黄色条纹给水管道，其主要性能是给水耐压，伸缩系数大，材质过软，用在排水时经常发生变形或污垢堵塞等问题。

GEBERIT高密度聚乙烯（HDPE）管道采用北欧化工PE80混配料（黑料）为原料，是专用的排水管道，统一的压力等级，采用热熔连接。

管道承压不小于0.4MPA,抗负压-0.08MPA。

HDPE管道是软性材料，E弹性模量很低，它能限制以固体为载体的声音传播，能隔离以空气为载体的声音传播。

其无与伦比的防噪音性能是其他管材望尘莫及的。

HDPE管材在制造完后，经过热水回火处理，使其伸缩率≤1.0%。

该回火工艺减小了管道连接点所承受的机械强度，保证电焊管箍连接所需要的高精度要求。

因管材伸缩率小，故采用变形矫正的方式来调节热涨冷缩，而不采用伸缩节，减小了系统的漏点，保证了系统的气密性。

HDPE管道公称直径从40mm至315mm，单位长度为5m，管子密度为955kg/m3,比水还轻。

具有抗冲击、耐腐蚀、灵活的连接方式、耐磨损耐酸碱、化学性好、耐热水、柔韧性佳、耐寒性好、质量轻以及安装方便的特点。

在环保性能上有ISO14001认证。

从生态角度说，聚乙烯（PE）是由简单的碳、氢元素组合而成的，对人体、动物、植物无害；在处理焚烧过程中不会产生毒气；在生产、制造和运输过程中，消耗较少的能源。

HDPE管道配件有：束接、检查口、电焊管箍连接件、弯头、三通、防火套管、防水套管、管卡等，保证系统的气密性。

弯头部位皆采用两个45。

弯头组成一个90。

弯头；三通部位，采用Y型45。

三通，保证水力工况状况良好。

另外，HDPE管道和配件皆为欧洲原装进口。

管材及配件符合GB/T3682、GB/T1033、GB/T1040、GB/T6111标准，且进行过专业测试。
