吉博力同层排水系统的特点●吉博力使用的管道系统为吉博力HDPE高密度聚乙烯管材，这种管材是按吉博力的标准由吉博力集团工厂特别制造生产的。
该管道具有很强的防腐性能，不易堵塞。
安装上采用热熔连接，完全防漏。
另外它还具有抗热胀冷缩，抗高压，耐无损等诸多卓越品质。
●在八层以上的高层建筑中，用于连接排水支管与立管的不是三通，而是“苏维脱”，它是吉博力独家研发的管道配件，－可同时连接6根支管，从而减少立管的数量；－其内部设有水流阻隔器，能保证每根支管的水流都你能沿一定的方向畅行无阻，同时还能减缓水流速度，保证气压在管道中始终处于平衡状态，从而能取代通气管的作用；－同一楼层内可同时连接50个坐便器。
●同层排水对洁具的安装有特殊的要求，而吉博力已经有相当完善的隐蔽式安装系统与之相配套。
●吉博力的管道系统一般采用墙前安装，这样可避免对建筑墙体造成破坏，而且二次装修时也能很方便地改变管道布局。
●吉博力有专用于同层排水的横排水地漏。
和其它各种洁具的特殊存水弯，这些存水弯不仅能隔离臭气，同时还能作为同层排水系统的检修口。
●对于任何排水系统而言，杜绝渗漏都是至关重要的。
因为污水渗漏不仅会引起维修上的麻烦，而且还可能导致病菌的滋生和交叉感染。
吉博力同层排水系统从产品质量和安装工艺上来说是全密封性的，因此绝对不会发生污水渗漏的现象。
2.与降板式同层排水的比较降板式同层排水的做法是：将卫生间的地板下降一定的高度，排水支管沿地面排放，也是在同一楼层内与立管相连，然后再在管道上铺设装饰层。
降板的优点在于：●不需要砌假墙，管道被隐藏在地板下●洁具仍可使用地排水式，选择范围较广●地漏也可采用传统式降板的缺点在于：●降板在建筑结构上难度非常高●降低了卫生间的高度●装饰层的承重要求也相当高●如果管道在楼板下发生漏水，就必须将卫生间的地板全部撬开，难度较拆假墙要高得多，而且当装饰层与真实地板间充满水的时候，有相当的重量，此时再加上降板结构本身的不安全因素，就可能导致“灭顶之灾”3.与PVC同层排水的比较目前国内市场的排水管道多采用PVC管道，PVC管道同样可用于同层排水系统中与吉博力HDPE管材相比其优点在于：●价格便宜●不需要特殊的安装工具，其施工方法已为所有施工人员所熟悉但其缺点也是显而易见的：●其连接方式采用胶水连接，这对于隐蔽式安装系统来说，有漏水的隐患，不可靠●管道寿命短●噪音大●不环保，燃烧时会释放有毒气体4. 与其它同层排水供应商的比较目前国内市场上的其它同层排水供应商只是将管道提升到上一个楼层内，但作为一个完整系统，如果只改变管道，而不对其它周边产品作相应的调整，就会使该系统成为累赘。
吉博力排水系统一、同层排水系统：传统的同层排水系统是指降板同层排水系统，虽然解决了普通排水系统支管在下层住户造成漏水维修困难和噪声的问题，但降板同层排水系统一旦漏水在本层垫层中，维修起来还是非常麻烦，且污水长期浸泡在垫层中，给室内环境带来了很大污染。
吉博力排水系统采用吊挂式洁具，节省空间，吊挂后式排水马桶可节省5公分左右，且与地面不接触，无卫生死角；水箱很薄，只需18-22公分，马桶可与妇洗器连接使用。
给排水管采用HDPE管，热熔连接或者内焊管箍连接（若无操作空间则采用此方式，但价格贵），支管到立管坡度可以做到1%，如果三通加苏维脱水气平衡管件，立管可不设通气管；HDPE管（物理连接）无法与PVC管（化学胶水腐蚀连接）连接，可与铸铁管连接（之间用W型抱箍连接）。
马桶框架起到为马桶承重的作用，与结构墙连接或者采用天地龙骨连接，先做框架再做防水，因马桶及框架后期都做在假墙内，因此一般项目在假墙内不再单做防水。
水箱冲洗板可根据客户需要进行DIY，价格差异较大。
坐便器水箱阀体经过12万次试验，采用EPDF胶圈，质量有所保证，如需对暗水箱进行维修，冲洗板可兼当维修口，打开冲洗板，将阀体取出即可进行维修。
地漏高度为10公分，其中水封5公分，预留5公分坑位，一般为DN50的排水管，走在结构层之上，若坡度跨度过长，需要局部降板5-7-8公分，有用于薄地面的特殊地漏，但地漏距立管有固定距离，为50-60公分，不能改变。
在与设计院的配合中，吉博力公司负责从初设到节点大样图的设计，但要和设计院针对结构垫层、立管位置提前进行沟通。
在与精装配合中，吉博力公司有固定的施工队伍，但主要做现场监督，现场施工多由总包单位来做。
现场常驻2名专人，一名工程师一名协调人员。
费用：除去二次精装配合，一个卫生间（包括：1个立管、一个排气管、2个地漏、支管、水箱）约3000元。
二、雨水虹吸排水：满流管排水为虹吸排水，排水速度可达0.7m/s，可迅速排水，水占管路面积70-80%即可达到虹吸排水的要求，干管不需坡度，以积累雨水达到瞬间满管流状态。
顾客常见问题答疑1. 什么是吉博力同层排水系统?同层排水――又称墙排水，与传统的地排水不同，同层排水的管道布置方式，让排水支管不穿越楼层，而是沿墙而走，在同一楼层内与立管相连。
在室内装修时，砌一堵假墙将管道和水箱都隐藏在里面。
2. 吉博力同层排水系统系统组成是什么？隐蔽式水箱及后排座厕、其它卫生器具、连接每个卫生器具的存水弯、楼板上的支管、墙前安装系统。
3. 相比与传统的排水方式，吉博力同层排水系统的优点是什么？- 传统的排水方式存在以下问题：a. 空间布局上的局限性：受到楼板预留孔的限制b. 建筑整体功能上的局限性：受到卫生要求的限制，卫生间的位置必须上下一致c. 检修不便：需要到楼下用户家中进行管路检修，十分不便d. 房屋产权的不清晰：管路系统部分在楼下用户的家中，容易发生产权上的纠纷e. 噪音较大：采用PVC-U管材后，容易产生较大的冲水及排水噪音4. 吉博力工程师在设计时，需要了解哪些工程信息？- 关于卫生间的信息Ø讨论不同卫生间的布局以及采用同层排水的可能性。
座便器到立管的距离必须在2m以内，同时地漏尽可能靠近立管。
Ø得到不同类型卫生间的图纸Ø讨论使用地漏的可能性Ø卫生间内的其他产品Ø厨房间布置Ø洗脸盆- 关于立管的信息Ø讨论系统的类型，是单立管还是多立管系统，考虑到价格我们偏向于采用单立管。
Ø立管是否直上直下Ø讨论底层管道的连接Ø楼的高度及层Ø阻火圈- 地下室或者地面管道的信息Ø讨论雨水井的方位以及地下室或地下管道的布局5. 隐蔽式有几种，各有什么用途？顶按式和侧按式两种，顶按式优点是假墙离地面低（80cm），故可用窗台边安装。
侧按式优点是适用面广，墙前墙内都可安装。
6. 请说明隐藏式水箱的材质、容积、尺寸，是否具有大小水两档的冲水量，会否冲洗排水声音过大、用户难以接受。

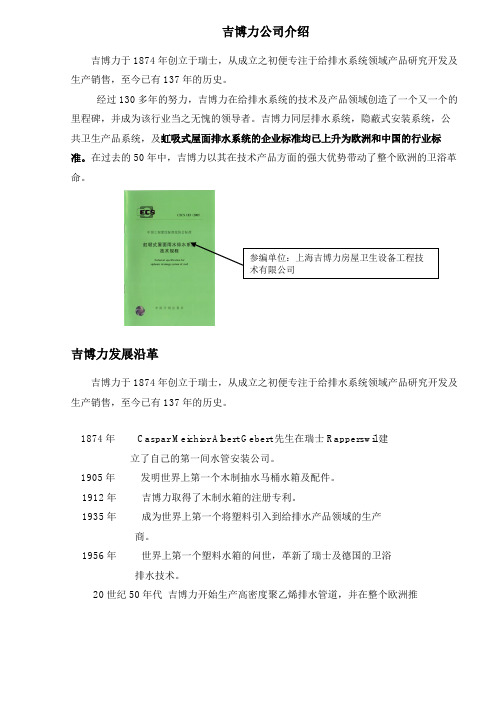

吉博力公司介绍吉博力于1874年创立于瑞士，从成立之初便专注于给排水系统领域产品研究开发及生产销售，至今已有137年的历史。
经过130多年的努力，吉博力在给排水系统的技术及产品领域创造了一个又一个的里程碑，并成为该行业当之无愧的领导者。
吉博力同层排水系统，隐蔽式安装系统，公共卫生产品系统，及虹吸式屋面排水系统的企业标准均已上升为欧洲和中国的行业标准。
在过去的50年中，吉博力以其在技术产品方面的强大优势带动了整个欧洲的卫浴革命。
吉博力发展沿革吉博力于1874年创立于瑞士，从成立之初便专注于给排水系统领域产品研究开发及生产销售，至今已有137年的历史。
1874年 Caspar Meichior Albert Gebert 先生在瑞士Rapperswil 建立了自己的第一间水管安装公司。
1905年 发明世界上第一个木制抽水马桶水箱及配件。
1912年 吉博力取得了木制水箱的注册专利。
1935年 成为世界上第一个将塑料引入到给排水产品领域的生产商。
1956年 世界上第一个塑料水箱的问世，革新了瑞士及德国的卫浴排水技术。
20世纪50年代 吉博力开始生产高密度聚乙烯排水管道，并在整个欧洲推广现代同层排水系统技术。
20世纪60年代初开发出世界上第一代隐藏式水箱投入市场。
20世纪80年代初率先在市场上推广虹吸式雨水排放系统。
20世纪90年代吉博力在中国岱山和上海投资建厂，成立吉博力（上海）贸易有限公司，正式进入中国和亚洲市场。
1999年吉博力在瑞士苏黎世证交所挂牌上市。
2008年斥巨资在上海兴建亚太区新总部、研发中心和客户中心。
今天吉博力已是一个在欧洲、美国、亚洲及中国拥有4300名雇员的上市公司。
整个吉博力集团有40家子公司，其中15家为制造公司。
同时吉博力在世界70多个国家设有办事处及销售代表处。
吉博力中国吉博力于1996进入中国市场，如今分别在上海和浙江岱山建有两个生产基地，并在上海、北京、广州、沈阳、西安、青岛、南京、杭州、武汉、成都、重庆、海南、天津和香港设有14个销售办事处。
1. 同层排水系统的优点a) 产权明晰住房建筑的发展从最早的大杂院，到几户人家煤卫合用，到独门独户，再到单体别墅，表明了人们对“产权独立”的不断追求。
谁都向往一个完全属于自己的空间，不仅是地域上的，还应当杜绝一切可能发生邻里纠纷的因素。
传统地排水方式的问题在于：1. 侵占空间。
楼上住户的排水支管侵占了楼下住户的空间，让卫生间变“矮”了。
2. 噪音干扰。
因为大家生活习惯不可能完全同步，所以当你享受安静的时候，却往往遭到楼上住户用水的噪音干扰。
3. 漏水问题。
更为糟糕的是，如果管道漏水，那么到底应该由谁出资维修？造成的装潢损失又应该由谁承担？但无论如何，被迫承受不属于自己的错误，总是不合理的。
吉博力的同层排水方式彻底解决了这一问题，排水支管位于本楼层内，再也不会给楼下住户带来诸多不便，产权关系可以得到明确的确认。
b) 个性化装修现在人们在装修卫生间时，考虑的不仅是功能化，而且越来越关注人性化的问题。
例如卫生间最好离卧室近些，水箱最好不要安装在靠近床头的墙上，浴缸最好能晒在太阳里，或许还可以在卫生间里弄个书柜？卧榻？酒吧？然而，传统的排水方式根本无法满足这些要求，因为所有管道的安装都在土建中完成，卫生间地板上的预留孔早已决定了洁具的摆放位置，而你也绝不可能到楼下人家去拆装管道，室内装璜只能局限在洁具的款式上。
同层排水系统，土建中只安装立管，室内设计师可对卫生间进行自由的布局，排水支管则在装修时按室内设计图纸进行安装。
吉博力的同层排水系统是喜欢个性化装修人群的最佳选择：1. 改变洁具的位置，布局更自由。
在吉博力的卫生间通过改变排水支管的走向或长短就可改变洁具的位置，甚至可以将卫生间设在另一个离立管较近的房间。
2. 避免了上下楼层卫生间必须对齐的尴尬。
在别墅或商业办公楼的装修设计中，上下对齐的卫生间显得非常呆板，业主往往会要求改变它们的位置，或是在办公区另设一个卫生间。
因为不需要在地上从新打孔，或在墙上另外开槽，吉博力同层排水系统能轻松满足这一要求。
一、同层排水系统安装建议步骤及注意事项必须严格图纸施工，管道走向，管件类型、管径及坡度需符合设计要求。
安装所有吉博力产品之前必须详细阅读产品的安装说明书，并且必须由经过培训的安装人员安装。
第一步：立管安装立管：尽可能靠墙设置，每层都要设置伸缩节，伸缩节设置在支管管道与立管连接之上（200mm以内），伸缩节处必须有管卡固定做为固定点，插入深度应根据伸缩节上的标志予以保证，导向管卡按HDPE管道应用手册中的相关内容设置第二步：隐蔽式支架安装1.吉博力DUOFIX水箱地脚螺栓必须固定在结构地面上,并且要与地面固定牢固,不能有任何方向位移,否则会造成假墙及瓷砖碎裂.2.吉博力水箱支架上的1米标志是指距卫生间地面完成面的高度。
3.吉博力DUOFIX水箱与结构墙之间必须固定牢固, 不能有任何方向位移, 否则会造成假墙及瓷砖碎裂.(如果吉博力DUOFIX水箱后面的墙为其它非承重材料,必须采取加固措施,并经过甲方及吉博力公司认可后,方可安装水箱)4.吉博力DUOFIX水箱安装后,必须保持水平度和垂直度, 否则会造成假墙及瓷砖面倾斜.5.卫生间防水必须在吉博力DUOFIX隐蔽式支架安装完成后,再进行施工注意成品保护，在后续的安装过程中，不得破坏所有框架上的金属漆，吉博力专用的保护罩一定要使用.其余吉博力隐蔽式框架的安装详见安装图第三步：防水第四步：支管与末端产品的安装1．管底尽可能贴近结构板，水平管与立管连接用电焊管箍，并保证相应的坡度（1% 至1.5%）2．与马桶连接的弯头需以45度夹角接入水平支管，不可以水平接入支管或立管。
3．立管与水平支管的连接选用88.5三通或球通，注意避免这两类管件与立管连接不要安反。
4．地漏宜单独接入立管，如无法实现，接入的支管避免地漏上游是浴缸或洗衣机落水，否则应使支管管径在接入地漏前放大管径，并尽可能选择带防溢水的地漏其余末端产品的安装详见安装图，水封高度必须满足国家要求，非吉博力产品必须满足与吉博力管道的可靠连接。
一、同层排水系统安装建议步骤及注意事项必须严格图纸施工，管道走向，管件类型、管径及坡度需符合设计要求。
安装所有吉博力产品之前必须详细阅读产品的安装说明书，并且必须由经过培训的安装人员安装。
第一步：立管安装立管：尽可能靠墙设置，每层都要设置伸缩节，伸缩节设置在支管管道与立管连接之上（200mm以内），伸缩节处必须有管卡固定做为固定点，插入深度应根据伸缩节上的标志予以保证，导向管卡按HDPE管道应用手册中的相关内容设置第二步：隐蔽式支架安装1.吉博力DUOFIX水箱地脚螺栓必须固定在结构地面上,并且要与地面固定牢固,不能有任何方向位移,否则会造成假墙及瓷砖碎裂.2.吉博力水箱支架上的1米标志是指距卫生间地面完成面的高度。
3.吉博力DUOFIX水箱与结构墙之间必须固定牢固, 不能有任何方向位移, 否则会造成假墙及瓷砖碎裂.(如果吉博力DUOFIX水箱后面的墙为其它非承重材料,必须采取加固措施,并经过甲方及吉博力公司认可后,方可安装水箱)4.吉博力DUOFIX水箱安装后,必须保持水平度和垂直度, 否则会造成假墙及瓷砖面倾斜.5.卫生间防水必须在吉博力DUOFIX隐蔽式支架安装完成后,再进行施工注意成品保护，在后续的安装过程中，不得破坏所有框架上的金属漆，吉博力专用的保护罩一定要使用.其余吉博力隐蔽式框架的安装详见安装图第三步：防水第四步：支管与末端产品的安装1．管底尽可能贴近结构板，水平管与立管连接用电焊管箍，并保证相应的坡度（1% 至1.5%）2．与马桶连接的弯头需以45度夹角接入水平支管，不可以水平接入支管或立管。
3．立管与水平支管的连接选用88.5三通或球通，注意避免这两类管件与立管连接不要安反。
4．地漏宜单独接入立管，如无法实现，接入的支管避免地漏上游是浴缸或洗衣机落水，否则应使支管管径在接入地漏前放大管径，并尽可能选择带防溢水的地漏其余末端产品的安装详见安装图，水封高度必须满足国家要求，非吉博力产品必须满足与吉博力管道的可靠连接。
