2位串行进位加法器

加法器设计介绍算术逻辑部件主要处理算术运算指令和逻辑运算指令，它的核心单元是加法器。

这个加法器是影响算术逻辑部件整体性能的关键部分，因为几乎所有的算术运算和逻辑运算，都要通过它来完成。

加法器结构包括串行进位加法器(Carry Ripple Adder，CRA)、进位跳跃加法器(cany skip Adder，CKA)，以及较高速度的进位选择加法器(carry select Adder，CSA)、超前进位加法器(Can 了Look—a}lead Adder，CLA)和并行前缀加法器(Parallel Prcfix Adder)等。

串行进位加法器(CRA)串行进位加法器是最简单、最基本的加法器结构。

串行进位加法器的进位像水波一样依次通过每位，因此也称为“行波进位加法器”。

它每次只能进行一位运算，因此速度很慢。

如下图所示进位跳跃加法器(CKA)进位跳跃加法器是串行进位加法器的改进结构。

它将整个加法器分为几个组，如果某组的所有进位传播信号都为“1”，则将该组的进位输入直接传送到输出，而不需要进行进位运算。

这个过程好像进位做了一个跳过该组的动作，因此称为进位跳跃加法器。

为了实现跳跃进位，每组需要增加一个多路选择器和一个与门，这种结构可以提高加法器的运算速度，但是，速度的提高只有在某些特定的情况下才会出现。

如下图所示进位选择加法器(CSA)进位选择加法器采用资源复制的基本思想，用硬件来换取速度。

它将整个加法器分为几个组，每组有两条路径，进位输入为“O”和“1”的两种情况通过两条路径同时计算。

一旦该组进位输入信号到来，通过多路选择器选择正确的进位输出与和值。

如下图所示由于采用了前瞻的思想，因此进位选择加法器的速度有很大提高。

如果整个加法器分为M 组，则运算延时可由第一组进位延时、M 个多路选择器的延时及一个和产生延时相加得到。

进位选择加法器虽然具有较快的速度，但由于它采用了资源复制的方法，因此实现代价也成倍增加。

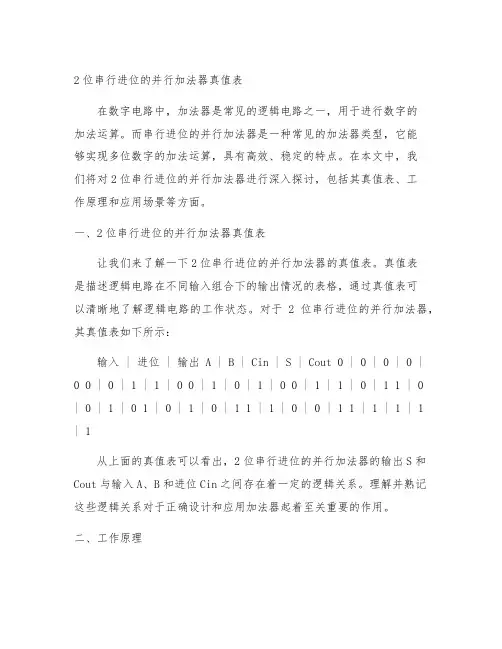

2位串行进位的并行加法器真值表在数字电路中，加法器是常见的逻辑电路之一，用于进行数字的加法运算。

而串行进位的并行加法器是一种常见的加法器类型，它能够实现多位数字的加法运算，具有高效、稳定的特点。

在本文中，我们将对2位串行进位的并行加法器进行深入探讨，包括其真值表、工作原理和应用场景等方面。

一、2位串行进位的并行加法器真值表让我们来了解一下2位串行进位的并行加法器的真值表。

真值表是描述逻辑电路在不同输入组合下的输出情况的表格，通过真值表可以清晰地了解逻辑电路的工作状态。

对于2位串行进位的并行加法器，其真值表如下所示：输入 | 进位 | 输出 A | B | Cin | S | Cout 0 | 0 | 0 | 0 | 0 0 | 0 | 1 | 1 | 0 0 | 1 | 0 | 1 | 0 0 | 1 | 1 | 0 | 1 1 | 0 | 0 | 1 | 0 1 | 0 | 1 | 0 | 1 1 | 1 | 0 | 0 | 1 1 | 1 | 1 | 1 | 1从上面的真值表可以看出，2位串行进位的并行加法器的输出S和Cout与输入A、B和进位Cin之间存在着一定的逻辑关系。

理解并熟记这些逻辑关系对于正确设计和应用加法器起着至关重要的作用。

二、工作原理接下来，让我们来了解2位串行进位的并行加法器的工作原理。

在加法器中，每一位使用了半加模块和全加模块。

半加模块能够实现单个位的加法运算，而全加模块则可以实现考虑进位的加法运算。

串行进位的并行加法器通过将多个全加模块串联起来，实现了高效的多位加法运算。

具体来说，对于2位串行进位的并行加法器，每个位需要经过两个半加模块和一个全加模块的计算。

在计算的过程中，要考虑上一位的进位对当前位的影响，因此需要进行串行进位的处理。

通过合理的电路设计和逻辑门的组合，2位串行进位的并行加法器能够实现快速、准确的多位加法运算。

三、应用场景2位串行进位的并行加法器广泛应用于数字信号处理、计算机系统、通信系统等领域。

串行进位加法器延迟计算概述说明1. 引言1.1 概述串行进位加法器是一种常用的数字电路，用于实现两个二进制数的相加运算。

在计算机科学和电子工程领域中，加法器是基本的计算单元之一，因此对其性能的改进一直是研究的重点。

延迟计算则是指在某些情况下，为了减少开销、功耗或其他限制条件而将计算结果延迟到需要时再进行。

本文将结合串行进位加法器和延迟计算两个主题，探讨串行进位加法器在延迟计算中的作用以及其特点和应用范围。

1.2 文章结构本文共分为五个部分。

首先引言部分进行整体概述和结构说明。

接下来第二部分将介绍串行进位加法器的基本原理、构造方式以及优缺点。

第三部分将深入探讨延迟计算的定义、基本概念、应用场景以及实现方法与技术。

紧接着，在第四部分中，我们将重点关注串行进位加法器在延迟计算中的作用，并介绍其特点和应用范围。

最后，在结论部分中对全文进行总结，并提出未来研究方向的建议，以及对读者的启发和影响。

1.3 目的本文旨在阐述串行进位加法器和延迟计算的基本原理、应用以及相互关系。

通过分析串行进位加法器在延迟计算中的作用，我们可以更好地理解其特点和应用范围，并为未来的研究和发展提供一定的参考。

此外，本文还将探讨延迟计算在提高电路性能和优化资源利用方面的重要性，以期对读者有所启发。

2. 串行进位加法器：2.1 基本原理：串行进位加法器是一种基于二进制加法的电路设计，用于实现数字计算。

其基本原理是将两个二进制数逐位相加，并通过一系列的进位传递来实现进位的计算和累积。

在每一位上，串行进位加法器通过输入的两个数字和之前的进位信息来生成该位的结果和产生下一位的进位。

2.2 构造方式：串行进位加法器可以使用多种不同的逻辑门电路实现，常见的包括使用门电路（AND、OR、XOR等）、触发器以及多路选择器等元件。

其中一个常用的构造方式是Ripple Carry Adder（RCA）与D型触发器结合，通过级联多个全加器单元来实现。

2.3 优缺点：串行进位加法器相比并行运算方式具有以下优点：首先，由于其简单的电路结构，在硬件设计上较为容易实现；其次，它能够按顺序处理数字，并且只需要一个时钟周期进行运算。

数字系统设计综合实验报告1）实验目的复习加法器的分类及工作原理。

掌握用图形法设计半加器的方法。

掌握用元件例化法设计全加器的方法。

掌握用元件例化法设计多位加法器的方法。

掌握用Verilog HDL语言设计多位加法器的方法。

学习运用波形仿真验证程序的正确性。

学习定时分析工具的使用方法。

2）实验原理加法器是能够实现二进制加法运算的电路，是构成计算机中算术运算电路的基本单元。

目前，在数字计算机中，无论加、减、乘、除法运算，都是化为若干步加法运算来完成的。

加法器可分为1位加法器和多位加法器两大类。

1位加法器有可分为半加器和全加器两种，多位加法器可分为串行进位加法器和超前进位加法器两种。

半加器如果不考虑来自低位的进位而将两个1位二进制数相加，称半加。

实现半加运算的电路则称为半加器。

若设A和B是两个1位的加数，S是两者相加的和，C是向高位的进位。

则由二进制加法运算规则可以得到。

全加器在将两个1位二进制数相加时，除了最低位以外，每一位都应该考虑来自低位的进位，即将两个对应位的加数和来自低位的进位三个数相加，这种运算称全加。

实现全加运算的电路则称为全加器。

若设A、B、CI分别是两个1位的加数、来自低位的进位，S是相加的和，C是向高位的进位。

则由二进制加法运算规则可以得到：3）实验内容及步骤用图形法设计半加器，仿真设计结果。

用原件例化的方法设计全加器，仿真设计结果用原件例化的方法设计一个4为二进制加法器，仿真设计结果，进行定时分析。

用Verilog HDL语言设计一个4为二进制加法器，仿真设计结果，进行定时分析。

分别下载用上述两种方法设计4为加法器，并进行在线测试。

4)设计1）用图形法设计的半加器，如下图1所示，由其生成的符号如图2所示。

2）用元件例化的方法设计的全加器如图3所示，由其生成的符号如图4所示。

图三：图四：5）全加器时序仿真波形如图下图所示6）心得体会：第一次做数字系统设计实验，老师给我们讲了用图形法设计的全过程。

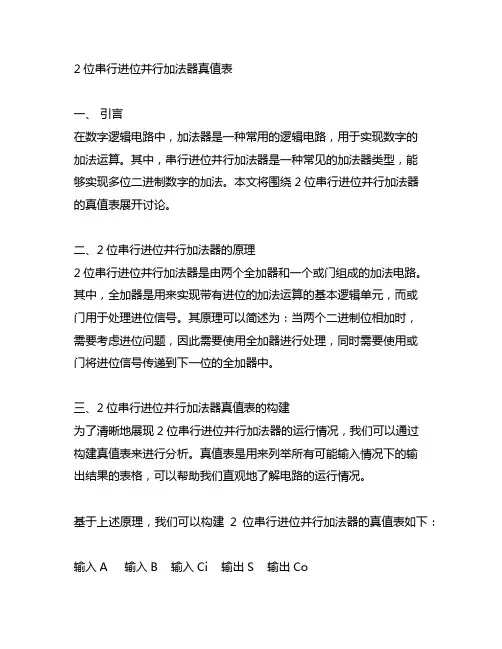

2位串行进位并行加法器真值表一、引言在数字逻辑电路中，加法器是一种常用的逻辑电路，用于实现数字的加法运算。

其中，串行进位并行加法器是一种常见的加法器类型，能够实现多位二进制数字的加法。

本文将围绕2位串行进位并行加法器的真值表展开讨论。

二、2位串行进位并行加法器的原理2位串行进位并行加法器是由两个全加器和一个或门组成的加法电路。

其中，全加器是用来实现带有进位的加法运算的基本逻辑单元，而或门用于处理进位信号。

其原理可以简述为：当两个二进制位相加时，需要考虑进位问题，因此需要使用全加器进行处理，同时需要使用或门将进位信号传递到下一位的全加器中。

三、2位串行进位并行加法器真值表的构建为了清晰地展现2位串行进位并行加法器的运行情况，我们可以通过构建真值表来进行分析。

真值表是用来列举所有可能输入情况下的输出结果的表格，可以帮助我们直观地了解电路的运行情况。

基于上述原理，我们可以构建2位串行进位并行加法器的真值表如下：输入A 输入B 输入Ci 输出S 输出Co0 0 0 0 00 0 1 1 00 1 0 1 00 1 1 0 11 0 0 1 01 0 1 0 11 1 0 0 11 1 1 1 1在上述真值表中，输入A和输入B分别代表两个加数的二进制位，输入Ci代表进位输入，输出S代表本位的和，输出Co代表进位输出。

四、2位串行进位并行加法器真值表的分析通过观察上述真值表，可以得出以下几点分析：1. 当输入A和输入B都为0时，无论进位输入Ci为何值，输出S和输出Co都为0。

这是因为在这种情况下没有进位产生，所以输出和进位都为0。

2. 当输入A和输入B都为1时，无论进位输入Ci为何值，输出S都为0，而输出Co都为1。

这是因为在这种情况下，无论进位输入如何，两个1相加都会产生进位。

3. 当输入A和输入B中有一位为1时，此时的情况与进位输入Ci有关，可以通过观察真值表得出输出S和输出Co的值。

通过对真值表的分析，可以清晰地了解2位串行进位并行加法器在不同输入情况下的工作原理和输出结果，这有助于我们深入理解加法器的运行方式。

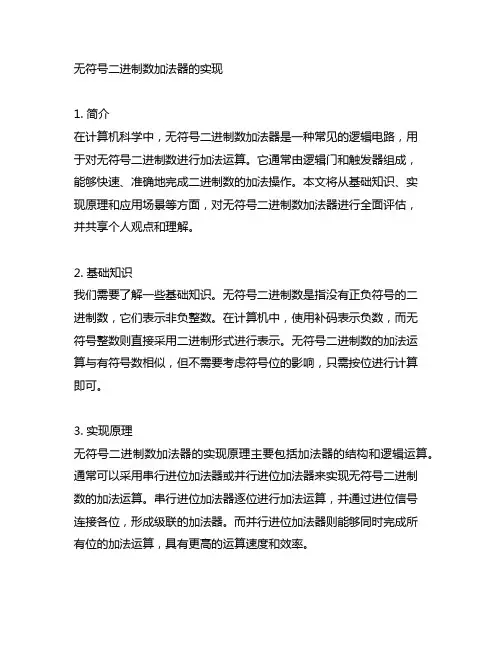

无符号二进制数加法器的实现1. 简介在计算机科学中，无符号二进制数加法器是一种常见的逻辑电路，用于对无符号二进制数进行加法运算。

它通常由逻辑门和触发器组成，能够快速、准确地完成二进制数的加法操作。

本文将从基础知识、实现原理和应用场景等方面，对无符号二进制数加法器进行全面评估，并共享个人观点和理解。

2. 基础知识我们需要了解一些基础知识。

无符号二进制数是指没有正负符号的二进制数，它们表示非负整数。

在计算机中，使用补码表示负数，而无符号整数则直接采用二进制形式进行表示。

无符号二进制数的加法运算与有符号数相似，但不需要考虑符号位的影响，只需按位进行计算即可。

3. 实现原理无符号二进制数加法器的实现原理主要包括加法器的结构和逻辑运算。

通常可以采用串行进位加法器或并行进位加法器来实现无符号二进制数的加法运算。

串行进位加法器逐位进行加法运算，并通过进位信号连接各位，形成级联的加法器。

而并行进位加法器则能够同时完成所有位的加法运算，具有更高的运算速度和效率。

4. 应用场景无符号二进制数加法器在计算机中有着广泛的应用场景。

在算术逻辑单元（ALU）中，无符号二进制数加法器能够完成整数运算的加法操作。

在嵌入式系统和数字信号处理器中，无符号二进制数加法器也扮演着重要的角色，用于实现数据处理和运算。

5. 个人观点和理解就我个人的理解而言，无符号二进制数加法器是计算机系统中一个非常基础且重要的部件。

它不仅能够实现简单的加法运算，还能够为整数运算提供支持。

在现代计算机系统中，对于高性能和高效率的要求下，无符号二进制数加法器的设计与实现显得尤为重要。

6. 总结与回顾通过本文的介绍，我们对无符号二进制数加法器有了全面的了解。

从基础知识、实现原理到应用场景，我们逐步深入地探讨了这一主题。

无符号二进制数加法器的实现不仅是一项技术，更是计算机科学中的重要基础，对于我们深入理解计算机原理和逻辑运算具有重要意义。

在文章的结尾，我想向读者强调无符号二进制数加法器的重要性，并鼓励大家在学习计算机科学的过程中，深入了解并掌握这一知识点。

串行行波进位补码加减法电路串行行波进位补码加减法电路是一种常用于计算机中的数字逻辑电路，用于实现二进制数的加法和减法运算。

在计算机中，所有的数字都是以二进制形式进行表示的。

为了能够对二进制数进行加法和减法运算，需要使用补码表示法。

补码是一种将负数转化为二进制表示的方法，它可以简化数字的运算过程。

串行行波进位补码加减法电路主要由以下几个部分组成：1.输入端：用于输入待计算的两个二进制数。

2.补码生成器：用于将输入的负数转换为补码表示。

3.加法器/减法器：用于执行加法和减法运算。

4.进位生成器：用于生成进位信号。

5.输出端：用于输出计算结果。

补码生成器是串行行波进位补码加减法电路的核心部分，它用于将负数转换为补码表示。

补码生成器的基本原理是通过给定的数字的位数和进位信号将输入的负数进行转换。

具体的转换方式与计算机的架构有关，比较常用的有一补数和二补数。

在一补数表示法中，负数的补码是通过将其绝对值的二进制表示取反再加1得到的。

例如，-5的一补数表示为11111101。

在二补数表示法中，负数的补码是通过将其绝对值的二进制表示取反再加1得到的。

例如，-5的二补数表示为11111011。

加法器/减法器是串行行波进位补码加减法电路中的另一个重要组成部分，用于执行加法和减法运算。

加法器/减法器的原理是通过对两个输入数进行位运算，然后将结果相加或相减得到最终的运算结果。

进位生成器是串行行波进位补码加减法电路中的一个辅助部分，用于生成进位信号。

进位生成器通常使用逻辑门电路来实现，它根据输入的两个二进制数的位运算结果产生进位信号。

通过以上的各个部分的组合，串行行波进位补码加减法电路可以完成二进制数的加法和减法运算。

其基本原理是将输入的二进制数转化为补码表示，然后使用加法器/减法器执行运算，并通过进位生成器生成进位信号，最后将计算的结果输出。

串行行波进位补码加减法电路具有高速度和较低的成本等优点，因此在计算机中得到了广泛的应用。
