水泵及水泵站(第二章 13节)

水泵及水泵站(第二章 13节)

� � �
曲线陡降，应“开闸启动”； 2、Q-N Q-N曲线陡降，应 3、Qη曲线呈驼峰形，高效区范围窄； Q-η 4、轴流泵的吸水性能一般用汽蚀余量表示。
2.13.4 混流泵
蜗壳式—外形与单吸式离心泵相似 叶轮。 导叶式—外形与立式轴流泵相似主要区别是 外形与立式轴流泵相似主要区别是叶轮。 工作原理及喇叭管： 主要作用是把水流平顺地引进叶轮，其直径是叶轮直径 倍。大型轴流泵不用喇叭管，而是采用现场浇注的进 的1.5 1.5倍。大型轴流泵不用喇叭管，而是采用现场浇注的进 水流道。 2 叶 轮： 由叶片、轮毂、导水锥组成，叶片一般为 4~6 片，呈 扭曲形。 3 导叶体： 位于叶轮上方，呈倒圆锥形。其作用是将叶轮出流的旋 转运动变为轴向运动，并将部分动能转化为压能。导叶位于 泵壳上，一般6~12片。
2.13.2 轴流泵的工作原理
�
�
,主要利用叶轮 以空气动力学中的机翼理论为基础 以空气动力学中的机翼理论为基础, 旋转时产生的推动力来抽水。 其叶片与机翼具有相似的截面。
RD 与阻力 RL 可用下式表示 叶片对水流的升力 叶片对水流的升力RD RD与阻力 与阻力RL RL可用下式表示
RD
RL
W ∞2 = C x Aρ 2
蜗 壳 式 混 流 泵
导 叶 式 混 流 泵
4 泵 轴：
轴用于传递扭矩，一般用优质碳素钢铸成。
5 导 轴 承：
承受径向力，有橡胶轴承和金属轴承，并有 上导轴承和下导轴承之分。
： 6 推力轴承 推力轴承：
承受轴向力，主要承受水流作用在叶片上向 下的轴向力、机泵转动部分重量、维持转子 轴向位置并将轴向力传至机座。
7 轴封装置：
构造与离心泵类似，只是无水封管和水封环

混流泵结构与应用范围介绍

混流泵结构与应用范围介绍

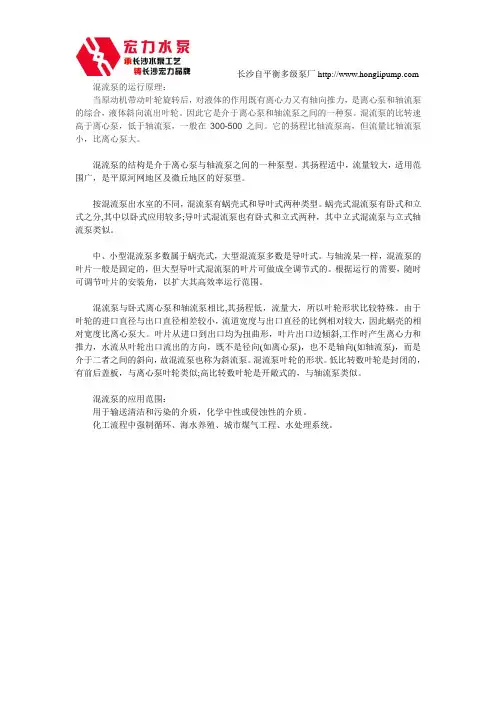

长沙自平衡多级泵厂 混流泵的运行原理：当原动机带动叶轮旋转后，对液体的作用既有离心力又有轴向推力，是离心泵和轴流泵的综合，液体斜向流出叶轮。

因此它是介于离心泵和轴流泵之间的一种泵。

混流泵的比转速高于离心泵，低于轴流泵，一般在300-500之间。

它的扬程比轴流泵高，但流量比轴流泵小，比离心泵大。

混流泵的结构是介于离心泵与轴流泵之间的一种泵型。

其扬程适中，流量较大，适用范围广，是平原河网地区及微丘地区的好泵型。

按混流泵出水室的不同，混流泵有蜗壳式和导叶式两种类型。

蜗壳式混流泵有卧式和立式之分,其中以卧式应用较多;导叶式混流泵也有卧式和立式两种，其中立式混流泵与立式轴流泵类似。

中、小型混流泵多数属于蜗壳式，大型混流泵多数是导叶式。

与轴流杲一样，混流泵的叶片一般是固定的，但大型导叶式混流泵的叶片可做成全调节式的。

根据运行的需要，随时可调节叶片的安装角，以扩大其高效率运行范围。

混流泵与卧式离心泵和轴流泵相比,其扬程低，流量大，所以叶轮形状比较特殊。

由于叶轮的进口直径与出口直径相差较小，流道宽度与出口直径的比例相对较大，因此蜗壳的相对宽度比离心泵大。

叶片从进口到出口均为扭曲形，叶片出口边倾斜,工作时产生离心力和推力，水流从叶轮出口流出的方向，既不是径向(如离心泵)，也不是轴向(如轴流泵)，而是介于二者之间的斜向，故混流泵也称为斜流泵。

混流泵叶轮的形状。

低比转数叶轮是封闭的，有前后盖板，与离心泵叶轮类似;高比转数叶轮是开敞式的，与轴流泵类似。

混流泵的应用范围：用于输送清洁和污染的介质，化学中性或侵蚀性的介质。

化工流程中强制循环、海水养殖、城市煤气工程、水处理系统。

第章水泵的类型与构造课件

第章水泵的类型与构造课件

15
16
17 18
图 1－23 IB 型泵
21 19 20
4、轴封装置（Shaft Seal）
在泵轴与泵体之间，用轴封装置连接，作用是防止运 转时泵内高压水流泄出泵外，而在起动时，则防止外界空 气进入泵体。 (1) 填料密封函 (2) 机械密封
水封环
5、轴承（Bearing）
作用: 支承 减少转动部件之间摩擦和磨损
**混流泵的外型、叶轮形状、性能介与离心泵、轴流泵之间。
(4)螺旋泵(斜式) 利用螺旋形开式叶片的旋转运动增加液体势能的泵。
2、容积泵
工作原理：密闭工作室容积的周期性变化传递能量。
(1)往复泵
活塞泵
柱塞泵
隔膜泵
(2)回转泵
齿轮泵：依靠密封在一个壳体 中的两个或两个以上齿轮，在 相互啮合过程中所产生的工作 空间容积变化来输送液体的泵。
Ne
Na
1、机械效率ηm
水泵的轴功率中一部分克服机械损失功率Nml， 把剩下的能量传递给抽送的水体，我们将这部分功 率称之为水功率，用Nh表示，机械效率ηm即为：
m
Na Nml Na
Nh Na
式中：Nh=ρgQTHT； QT ——水泵的理论流量，m3/s； HT ——水泵的理论扬程，m。
2、容积效率ηV
送出泵外的流量: Q
泄漏流量: q
故有: QT=Q + q 泄漏水体消耗的能量: Nq=ρgqHT 令: Nˊ=Nh - Nq=ρgQHT 则容积效率为：
V
N Nh
gQH T gQT HT
Q QT
3、水力效率ηh
损失扬程: h
理论扬程: HT=H+h 则水力损失消耗的功率: Nh=ρgQh 故有效功率: N效=ρgQHT -ρgQh

轴流泵培训

轴流泵培训

轴流泵的特点及应用：
特点： 轴流泵的特点是结构简单，流量大，扬程低;多 数轴流泵的叶片安装角度可以改变，因而特性参数可以变 化，运转的范围宽，使用效率高
应用1.轴流泵适用于农业排灌、城市给排水、热电站 或冶金炉输送循环水或其他水利工程排水等。
应用2.主要适用于低扬程、大流量的场合，如灌溉、 排涝、船坞排水、运河船闸的水位调节，或用作电厂大型 循环水泵。扬程较高的轴流泵（必要时制成双级）可供浅 水船舶的喷水推进之用。
止推轴承：承重（轴重、叶轮重、水向下的压 力等）；
导轴承（上导轴承、下导轴承）：承受轴向力， 起径向定位的作用，保持泵轴铅直；
（5）密封：填料函、水封管等组成； （6）联轴器。
❖ 2.轴流泵的工作原理：
叶片材质为铸造不锈钢ZG0Cr19Ni9、 ZG1Cr13、铸造锡青铜ZQSnD5-5-5等 （按客户需求选配）,目的是提高抗汽蚀能 力。
轴流泵
轴流泵
轴流泵的分类：
1.根据泵轴的相对位置为立式（泵轴竖直放置）、卧式（泵轴水 平放置)和斜式三种。
立式轴流泵工作时启动方便，占地面积小，目前生产的绝大多数 是立式的。
2.根据叶片调节的可能性分为固定叶片轴流泵，半调节叶片轴流 泵和全调节叶片轴流泵三种。
其中半调式既能调节流量和扬程，结构又较简单便于制造，因此， 多数轴流泵作成半调节式的

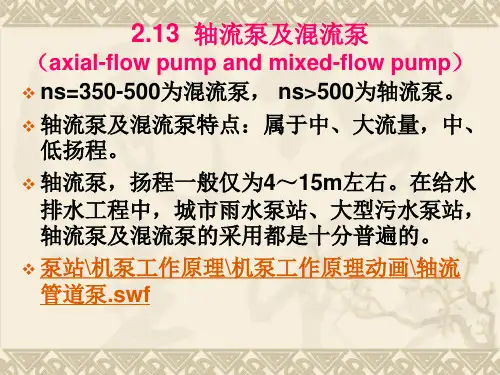

2.13 轴流泵及混流泵
（axial-flow pump and mixed-flow pump） ❖ ns=350-500为混流泵， ns>500为轴流泵。
❖ 轴流泵及混流泵特点：属于中、大流量，中、 低扬程。
❖ 轴流泵，扬程一般仅为4～15m左右。在给水 排水工程中，城市雨水泵站、大型污水泵站， 轴流泵及混流泵的采用都是十分普遍的。

水泵知识培训教材

水泵知识培训教材
水泵知识培训 No Im第a 十二页，共五十六页。ge
“SmartFlow智慧流型”水泵
固定端轴承和双机械密封 – 截面图
双机械密封
密封水 – 进口 密封水 – 出口(chū
kǒu) （节流控制）
通风塞 – 注油口
锁紧螺母和 锁紧垫片
挡水环
油视镜
油润滑通孔（如用脂润滑 时则闭合）
扬程(yángchéng)
• 是指单位重力的水从水泵的进口到水泵出口 所增加的能量，也即单位重力的水经过水泵 后获得的能量。用H表示(biǎoshì)，单位是 N.m/N，习惯上用抽送液体的液柱高度来表 示(biǎoshì)；工程中有时用大气压来表示(biǎoshì)， 法定单位为kPa或MPa。
• η=Pe/P×100%
水泵知识培训 No Im 第二a 十四页，共五十六页g 。 e
允许吸上真空高度或必须汽蚀余量
• 是表征水泵吸水性能的参数，用Hs或 （NPSH）r表示，单位是m。
水泵知识培训 No Im 第二a 十五页，共五十六页g 。 e
转速(zhuàn sù)
叶片 式泵 (yèpiàn)
• 叶片式泵是靠泵内高速旋转的叶轮将机 械能转换给被抽送的液体。
• （1）离心泵 • （2）轴流泵 • （3）混流泵
水泵知识培训 No Im第a 三页，共五十六页。ge
离心泵
• 是靠叶轮高速旋转产生的惯性(guànxìng)离心力 而工作的水泵。
水泵知识培训 No Im第a 四页，共五十六页。ge
送水泵 站调速运行 (shuǐbèng)
• 送水泵站与城镇管网联合工作工况点的计算比较复杂。这里仅介绍 以等压供水为目标的单一水源水泵调速运行。

混流泵PPT

混流泵PPT

混流泵
• • 工作原理：当原动机带动叶轮旋转后，对液 体的作用既有离心力又有轴向推力，是离心 泵和轴流泵的综合，液体斜向流出叶轮。 分类：蜗壳式和导叶式。
设计特点
• 混流泵是一种“拉出”式结构泵，在检查和拆卸 叶轮和轴封时，毋须将与泵体相连接的管路拆开。 装有精密加工的泵轴，装有稀油润滑的轴承，在 填料函盖中装有防护轴套。轴承箱的油位，可由 恒位油杯来控制。 • 泵体的支脚，可承受来自管路的任何载荷，并直 接传递给基础。这样，转子不会因为泵承受泵受 载荷而产生弯曲，从而保证轴承的最佳使用寿命。 • 由于较大的过流面积，从而减少阻塞。 • 泵的旋转方向，从驱动端看，为顺时针方向。 • 动力驱动可采用电动机或内燃机。 • 泵装置上可以配备完整的放气装置，有利于吸入 管路的排气。。
混流泵、离心泵和轴流泵的区别
• 混流泵的性能曲线形状也是介于离心泵和 轴流泵之间。 • 对于高扬程混流泵，其流量与扬程、流量 与功率的相互关系变化规律接近于离心泵， 在使用上，可采用关闭阀门启动，这时功 率最小，动力机安全。 • 对于低扬程混流泵，性能参数之间的变化 规律接近于轴流泵，在使用上，不宜采用 关阀启动，而应该开阀启动，这时功率比 较小，电动机不容易被烧毁。
混流泵、离心泵和轴流泵的区别
• 混流泵从外形、结构都是介于离心泵和轴 流泵之间。 • 混流泵的抽水原理，叶轮的高速旋转，既 产生离心泵的离心力，又具有轴流泵的推 升力，混流泵靠这两种力的混合作用而抽 水。 • 混流泵的使用性能也是介乎于离心泵和轴 流泵之间，它和离心泵比较，扬程低一些， 而流量大一些；它与轴流泵比较，扬程高 一些，但流量又小一些。
加载中......
1 1 0% 09 98 87 76 65 54 43 32 21

(完整版)10轴流泵解析

(完整版)10轴流泵解析
导叶式两种。 ❖ 蜗壳式与单吸式离心泵相似 ❖ 导叶式与立式轴流似。 ❖ 工作原理Βιβλιοθήκη ❖ 介于离心泵和轴流泵 ❖ 之间。
混流泵
叶轮 1、低比速 2、 高比速
混流泵
混流泵
2.14 给水排水工程中常用的叶片泵
❖ 给水排水工程中，常用的叶片泵计有：
❖ 一、IS系列单级单吸式离心泵
❖ 特点：1、性能分布合理(Q=6.3～400m3／h，H=5～125m)
❖ 100D16A×l2型号意义： ❖ 100—泵吸入口直径； ❖ D—单吸多级分段式； ❖ 16—单级扬程； ❖ A—同一台泵叶轮被切削； ❖ 12—水泵级数(叶轮数)。
多 级 立 式 离 心 泵
深 井 泵
潜水泵的持点是机泵一体化，潜水给水泵常用的型号为QXG，其 流量范围为200-400m3/h，扬程范围为6．5-60mH2O，功率范围 为11-150kW。
PP11 + 12v鬃1r v12 = P0
P2 v2
P2 +
1 2
鬃r
v22 =
P0
P1 +
1 2
鬃r
v12 =
P2 +
1 2
鬃r
v22
v1 > v2
P1 < P2
'
倒翼型叶片
水
❖ （1）升力理论（空气动力学）
流体经翼形断面绕流运动，由于上下经过的路程不 同，故上下流速不同，产生压力差，如图所示出水 向上的升力P，而轴流泵的叶片断面具有倒翼型，在 水中作高速旋转时，水流相对于叶片产生急速绕流。 产生向下的压力P，由于叶片固定在泵轴上，受止推 轴承的限制，不能向下，作用力＝反作用力 （P=P’），反作用力推水向上。

2.13轴流泵解析

2.13轴流泵解析
D型多级离心泵
❖2.14.4 管道泵
ISGB型便拆立式管道离心泵是在ISG型泵的基础 上开发成功的一种结构新颖，技术先进的产品。 该立式泵特别是在整体结构上进行大胆突破设 计。采用独立轴承体、泵轴支撑，解决了原来 立式泵 靠电机轴承支撑的不足之处：电机采用Y 系列标准通用电机，解决了原立式泵加长轴电 机配套更换难的问题：同时100%的便拆结构， 解决了更大功率嘣的轴承、机械密封、叶轮、 泵轴的难题。 ISGB型便拆立式管道离心泵是 在ISG型泵的基础上开发成功的一种结构新颖， 技术先进的产品。该立式泵特别是在整体结构 上进行大胆突破设计。采用独立轴承体、泵轴 支撑，解决了原来立式泵 靠电机轴承支撑的不 足之处：电机采用Y系列标准通用电机，解决了 原立式泵加长轴电机配套更换难的问题：同时 100%的便拆结构，解决了更大功率嘣的轴承、 机械密封、叶轮、泵轴的难题。
它与清水泵的不同处在于:叶轮的叶片少，流道宽，便 于输送带有纤维或其它悬浮杂质的污水。另外，在泵体 的外壳上开设有检查、清扫孔，便于在停车后清除泵壳 内部的污浊杂质。
QW型潜水排污泵
(3)导叶：把叶轮中向上流出的水流旋转运动变为轴向运 动。
(4)轴和轴承：导轴承、推力轴承 (5)密封装置：压盖填料型
❖ 2.13.2 轴流泵的工作原理
空气动力学中机翼的升力理论
P’
B
A
p1
v12 2
p2
v2 流泵的性能特点
(1)扬程随流量的减小而剧烈增大，Q—H曲线陡降，并 有转折点。
(2)Q—N曲线为陡降曲线，一般称为“开闸启动” 。
(3)Q—η曲线呈驼峰形。也即高效率工作的范围很小。
(4)在水泵样本中，轴流泵的吸水性能，一般是用气蚀余 量Δhsv来表示的。一般轴流泵的气蚀余量都要求较大。

轴流泵培训ppt课件

轴流泵培训ppt课件
约为1.2－1.4Nd (设计轴功率)，因此，轴流泵不能“ 闭闸启动”，启动时应在闸阀全开时启动电动机，一般 称为“开闸启动”
(5)密封：填料函、水封管等组成； (6)联轴器。
v2.轴流泵的工作原理：
叶片材质为铸造不锈钢ZG0Cr19Ni9、 ZG1Cr13、铸造锡青铜ZQSnD5-5-5等(按客 户需求选配) , 目的是提高抗汽蚀能力。
安装角
v 3、轴流泵 v 的特性曲线
v (1) Q－H曲线：陡降； v (2) Q－N曲线：也是陡降曲线，在Q=0时， N值最大，
轴流泵的特点及应用：
特点： 轴流泵的特点是结构简单，流量大，扬程低;多 数轴流泵的叶片安装角度可以改变，因而特性参数可以变 化，运转的范围宽，使用效率高
应用1.轴流泵适用于农业排灌、城市给排水、热电站 或冶金炉输送循环水或其他水利工程排水等。
应用2.主要适用于低扬程、大流量的场合，如灌溉、 排涝、船坞排水、运河船闸的水位调节，或用作电厂大型 循环水泵。扬程较高的轴流泵(必要时制成双级)可供浅 水船舶的喷水推进之用。
半固定式：叶片用螺母栓紧在轮毂体，按要求可调整角 度(－4、－2、0、+2、+4)。
全调试：根据Q、H，通过一套油压装置来改变叶片的 安装角度，结构复杂，适于大型轴流泵站。 (3)导叶：是固定在导叶管上不动的叶片，其作用是 把旋转上升的水流变为轴向向上(导水向上)， 把旋 转的动能变为压能。
(4)轴和轴承：轴下端联叶轮，上端联电机， 吊装在电机的机座和基础上，以止推轴承承 重； 止推轴承：承重 (轴重、叶轮重、水向下的压 力等)； 导轴承(上导轴承、下导轴承)： 承受轴向力， 起径向定位的作用，保持泵轴铅直；
v一、轴流泵
v 1、基本构造：也是由泵壳、叶轮和泵轴等组成。

第2章121314节

第2章121314节

（2）潜水轴流泵和混流泵
型号：QZ、QH、ZQB、HQB
型号意义： 500ZQB-70
500—泵出口名义直径； Z—轴流泵（“H”代表混流泵） Q—潜水电泵； B—叶片可半调节； 70—比转速700。
（3）井用潜水泵 是一种泵与电机都潜于水中的深井泵。
型号意义：
200QJ80-55/5 200—机座号，即使用最小井径； QJ—井用潜水泵； 80—流量； 55—扬程； 5—叶轮级数。
用

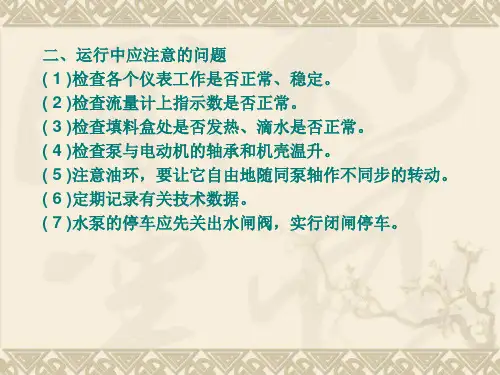

故障
电动机 过载
产生原因
1 .转速高于额定转速 2.水泵流量过大，扬程低 3.电动机或水泵发生机械损 坏
故障 产生原因
填料处 发热、 渗漏水 过少或 没有
l .填料压得太紧 2. 填料环装的位置不对 3 .水封管堵塞 4 ．填料盒与轴不同心
排除方法 1.检查电路及电动机 2 .关小闸阀 3 .检查电动机及水泵
❖ 3、轴流泵的性能特点：
(1) Q—H曲线是陡降曲线， 并有转折点；
(2)Q—N曲线也是陡降曲线， 一般称为“开闸启动”
(3)Q—η曲线呈驼峰形
(4)在水泵样本中，轴流泵的 吸水性能，一般是用汽蚀 余量△hSV 来表示的。
结构外形图
轴流泵
轴流泵
轴流泵站
型号：10ZLB—100 10—水泵出口直径(英寸)； Z—轴流泵; L—立式;(Y-移动;W-卧式;X-斜式) B—叶片半调节;(Q-叶片全调节) 100-比转数1000;
故障
产生原因
排除方法
水泵开启 不动或轴 功率过大
l .填料压得太死，泵轴弯曲，1.松一点压盖，矫直泵轴，更换
轴承磨损
轴承
2 .多级泵中平衡孔堵塞或回 2 .清除杂物，疏通回水管

其它类型泵多媒体教案

其它类型泵多媒体教案

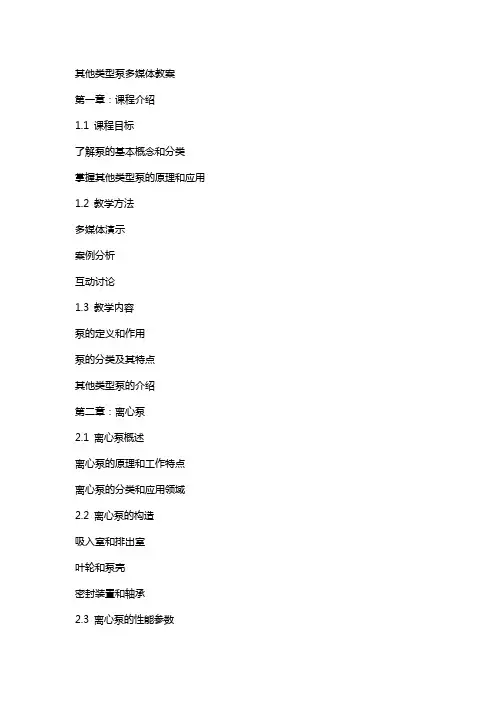

其他类型泵多媒体教案第一章：课程介绍1.1 课程目标了解泵的基本概念和分类掌握其他类型泵的原理和应用1.2 教学方法多媒体演示案例分析互动讨论1.3 教学内容泵的定义和作用泵的分类及其特点其他类型泵的介绍第二章：离心泵2.1 离心泵概述离心泵的原理和工作特点离心泵的分类和应用领域2.2 离心泵的构造吸入室和排出室叶轮和泵壳密封装置和轴承2.3 离心泵的性能参数流量和扬程功率和效率允许汽蚀余量和允许进口压力第三章：轴流泵3.1 轴流泵概述轴流泵的原理和工作特点轴流泵的分类和应用领域3.2 轴流泵的构造叶轮和泵壳轴承和密封装置调节装置和驱动装置3.3 轴流泵的性能参数流量和扬程功率和效率允许汽蚀余量和允许进口压力第四章：混流泵4.1 混流泵概述混流泵的原理和工作特点混流泵的分类和应用领域4.2 混流泵的构造叶轮和泵壳轴承和密封装置调节装置和驱动装置4.3 混流泵的性能参数流量和扬程功率和效率允许汽蚀余量和允许进口压力第五章：旋涡泵5.1 旋涡泵概述旋涡泵的原理和工作特点旋涡泵的分类和应用领域5.2 旋涡泵的构造叶轮和泵壳轴承和密封装置调节装置和驱动装置5.3 旋涡泵的性能参数流量和扬程功率和效率允许汽蚀余量和允许进口压力第六章：隔膜泵6.1 隔膜泵概述隔膜泵的原理和工作特点隔膜泵的分类和应用领域6.2 隔膜泵的构造隔膜和泵壳驱动装置和阀门密封装置和过滤器6.3 隔膜泵的性能参数流量和扬程功率和效率允许汽蚀余量和允许进口压力第七章：螺杆泵7.1 螺杆泵概述螺杆泵的原理和工作特点螺杆泵的分类和应用领域7.2 螺杆泵的构造螺杆和泵壳轴承和密封装置驱动装置和调节装置7.3 螺杆泵的性能参数流量和扬程功率和效率允许汽蚀余量和允许进口压力第八章：齿轮泵8.1 齿轮泵概述齿轮泵的原理和工作特点齿轮泵的分类和应用领域8.2 齿轮泵的构造齿轮和泵壳轴承和密封装置驱动装置和调节装置8.3 齿轮泵的性能参数流量和扬程功率和效率允许汽蚀余量和允许进口压力第九章：真空泵9.1 真空泵概述真空泵的原理和工作特点真空泵的分类和应用领域9.2 真空泵的构造叶轮和泵壳轴承和密封装置驱动装置和调节装置9.3 真空泵的性能参数流量和扬程功率和效率允许汽蚀余量和允许进口压力第十章：泵的维护与保养10.1 泵的维护日常检查和定期检查更换易损件调整和润滑10.2 泵的保养清洁和防锈更换密封件检查和更换冷却液10.3 泵的故障排除常见故障和原因故障诊断和排除方法预防措施和注意事项重点和难点解析1. 泵的基本概念和分类重点关注泵的定义和作用，以及不同类型泵的特点和应用领域。

水泵及水泵站知到章节答案智慧树2023年吉林建筑科技学院

水泵及水泵站知到章节答案智慧树2023年吉林建筑科技学院

水泵及水泵站知到章节测试答案智慧树2023年最新吉林建筑科技学院第一章测试1.混流泵工作时利用叶轮旋转产生的（）。

参考答案:离心力和升力2.叶轮出水是径向的是（）。

参考答案:离心泵3.离心泵的工作过程实际上是一个能量传递和转化的过程，它把电动机的机械能转化为被抽升液体的能量类型是（）。

参考答案:动能和势能4.水泵有各种分类方法，按照其工作原理，可分为（）。

参考答案:叶片式水泵、容积式水泵、其他水泵5.离心泵叶轮出水方向为（）。

参考答案:径向6.轴流泵叶轮出水方向为（）。

参考答案:轴向7.下列泵中，（）不是叶片式泵。

参考答案:活塞泵8.利用工作叶轮的旋转运动来输送液体的是（）。

参考答案:叶片泵第二章测试1.水泵运行前应当松动( )的螺母。

参考答案:填料压板2.关于允许吸上真空高度Hs与离心泵的性能关系，说法正确的是（）。

参考答案:允许吸上真空高度越大，水泵吸水性能越好3.叶轮直径大，转数高，水泵的扬程就( ）。

参考答案:高4.水泵的静扬程是指（）。

参考答案:水泵吸水池设计水面与水塔最高水位之间的测压管高差5.比转数相等的两台泵（）。

参考答案:一定相似6.水泵铭牌参数（即设计或额定参数）是指水泵在时的参数。

参考答案:最大效率7.叶轮是离心泵中的主要转动零件之一。

参考答案:对8.离心泵启动时应首先打开出水闸阀，然后合上电源开关启动电机。

参考答案:错9.同一台泵用于输送密度分别为ρ1和ρ2的液体时，保持转速不变且流动相似，其对应的扬程分别是H1和是H2，对应的轴功率分别为N1和N2，若ρ1>ρ2，则下列关系式中正确的是( )？参考答案:H1=H2 N1>N2第三章测试1.( )的使用范围属于高扬程、小流量。

参考答案:往复泵2.螺旋泵的理论流量与下述哪些因素有关（）。

参考答案:螺旋叶片外径、泵轴直径、螺距、转速、扬水断面率有关3.容积式泵是通过改变工作室容积大小实现工作的。

参考答案:对4.螺旋泵的转速较低，不能由电动机直接带动，必须采取（）措施。

轴流泵的工作原理

轴流泵的工作原理

轴流泵的工作原理
轴流泵是一种常见的离心泵，它通过旋转叶轮将液体从一处吸
入并将其推送到另一处。

轴流泵通常用于处理大量水或其他液体，
例如用于排水、灌溉、工业处理和冷却系统等。

它的工作原理是基
于离心力和动能转换的原理。

轴流泵的主要组成部分包括叶轮、泵壳、轴承和驱动装置。

液
体进入泵壳后，叶轮开始旋转，液体被吸入并沿着叶轮的轴向方向
加速。

随着液体在叶轮中的运动，它的动能逐渐增加，同时静压能
也随之增加。

最终，液体被推送到泵壳的出口处，然后流出泵体。

轴流泵的工作原理可以分为以下几个步骤：
1. 吸入阶段：当叶轮开始旋转时，液体被吸入泵壳内。

叶轮的
旋转产生了一个低压区域，使液体被迫进入泵壳。

2. 加速阶段：一旦液体进入叶轮，它沿着叶轮的轴向方向加速。

这是由于叶轮的旋转使液体产生了一个向前的动量。

3. 压力增加阶段：随着液体在叶轮中的运动，它的动能逐渐增
加，同时静压能也随之增加。

这导致液体的压力逐渐增加，从而推动液体流出泵壳。

4. 排出阶段：最终，液体被推送到泵壳的出口处，然后流出泵体。

在这个过程中，液体的动能被转换为压力能，从而使液体能够被输送到需要的地方。

总的来说，轴流泵的工作原理是利用叶轮的旋转将液体加速并推送出泵体。

通过动能转换和离心力的作用，轴流泵能够有效地输送大量液体，是许多工业和民用领域中不可或缺的设备之一。

第2章13轴流泵及混流泵

第2章13轴流泵及混流泵
相应地，翼型下表面的压力将小于上表面，流 体对冀型将有一个由上向下的作用力P。
同样翼型对于流体也特产生一个反作用力Pf， Pf=P。
轴流泵的工作原理（续）
具有冀型断面的叶片， 在水中作高速旋转时， 水流相对于叶片就产生 了急速的绕流，如上所 述，叶片对水将施以力 Pf，在此力作用下．水 就被压升到一定的高度 上去。
五、潜水泵
潜水泵的特点是 机泵一体化，可 长期潜入水中运 行。
潜水泵 分类
按其用途分，有给水泵和排污泵；
按其叶轮形式分，有离心式，轴流式及 混流式潜水泵等。
潜水泵构造
湿式潜水给水泵 其构造由电机、水
泵、带导杆的自动 耦合装置和带支座 的出水弯管组成。
六、污水泵
与清水泵的不同处在于： 叶轮的叶片少，流道宽，便于输送带有纤维 或其它悬浮杂质的污水。
100—水泵吸入口直径； 65—水泵压出口直径[mm)； 250—叶轮直径； A—叶轮第一次切削。
二、Sh(SA)系列单级双吸式离心泵
Sh(SA)系列单级双吸式离心泵
在城镇给水、工矿企业的循环用水、农田排灌、 防洪排涝等方面应用十分广泛，是给水排水工 程中最常用的一种水泵。
第十三节 轴流泵及混流泵
轴流泵（Axial-Flow Pump）及混流 泵（Mixed-Flow Pump ）
轴流泵及混流泵都是叶片式水泵中比转数 较高的一种泵。特点都是属于中、大流量， 中、低扬程。
应用：大型工厂、火力发电厂、热电站的 循环水泵站，城市雨水防洪泵站、大型污 水泵站以及象引滦入津工程中的一些大型 提升泵站等等。
一、轴流泵的基本构造
轴流泵可以垂直安装(立式)和水平安装(卧 式)，也可以倾斜安装(斜式)。

最新《泵与泵站》第二章课后习题答案

最新《泵与泵站》第二章课后习题答案

学习-----好资料《泵与泵站》第二章课后习题答案【11. (1)已知，出水水箱内绝对压强P i=3.0atm，进水水箱绝对压强P2=0.8atm 以泵轴为0-0线，大气压P a=1atm出水水箱测压管水头：比=[R _P a 10=]3_1 10=20m进水水箱测压管水头：H2二P2 -P a 10二0.8-1 10二-2m(表示在泵轴以下)H ST =H1 -H2 =20 _(_2) =22m(2)泵的吸水地形高度：H ss =日2 =-2m(3)泵的压水地形高度：H sd =H1 =20m【2】.解答：如图，H ss(a)=3m据题意：H ss(b) —H ss(C) —H ss(a) - 3m以泵轴为基准面(1) b水泵位置水头：Z b=H Ab水泵吸水池测压管水柱高度：h=[0.5-1 10 - -5mb水泵吸水池测压管水头：H测=Z b - h二H A：〔；』5mb 水泵H ss(b) = 0― H 测=O —：；.H —5 = 5 —H A - 3m解得：H A =2m(2) c水泵位置水头：Z c- -5m (在泵轴以下)c水泵吸水池测压管水柱高度：h "R -1 10=10P c -10c水泵吸水池测压管水头：H测二Z c-5 10P c -10 =10F c -15(m)c 水泵H ss(c)=0 - H 测=0—10P c -15 =15 - 10P c =3m H解得：P c =1.2atm【3】.解答：(1 )根据给定的流量和管径，查《给水排水设计手册》第一册，得:真空表安装在泵轴处，—^022则：H J H SS * 營计算水泵的吸水管流速:0.16厂=1.27m/s _s3.14 0.42(亍)(4)4 4二D：吸水管沿程水头损失系数h =5.7 %压水管沿程水头损失系数h =11.6 %。

真空表读数：H v二H sd* 2g (见P24,公式2-30)学习-----好资料泵吸水地形高度： H SS =35 _32 =3m吸水管水头损失： ' h s l 1 1=0.0057 30 1 =1.17m1 272贝U:真空表读数 H V =3 1.1714.25mH 2O2x9.8■/ 1atm =10mH 2O = 760mmHg贝U ： 4.25mH 2O =4.25 76 =323mmHg %(2)泵的静扬程：H S T h[74.5 -322 -1 10 = 52.5m压水管水头损失： ' h d 国2」21=0.0116 200 1 =3.32m管道总水头损失： ' h - ' h s x h d =1.17 3.32 =4.49m总扬程：H =H ST 、h =52.5 4.49 = 56.99m (3 )轴功率：N 二 9QH J 。

a605-3-10-2021-33418055

a605-3-10-2021-33418055

2、轴流泵、混流泵和旋涡泵的种类、特点和用途（1）轴流泵。

轴流泵是叶片式泵的一种，它输送的液体沿泵轴方向流动。

它主要用于农业大面积灌溉排涝、城市排水、输送需要冷却水量很大的热电站循环水以及船坞升降水位。

轴流泵适用于低扬程大流量送水。

轴流泵由泵体、泵盖、叶轮、泵轴、轴承、导叶装置、进口管、出口管和联轴器组成。

叶轮一般由2~6片弯曲叶片组成。

叶片的结构有固定式和螺旋角可调式两种，可调节叶片又有半调节式和全调节式两种。

（2）混流泵。

混流泵是依靠离心力和轴向推力的混合作用来输送液体，所以称为混流泵。

混流泵是介于离心泵和轴流泵之间的一种泵。

混流泵的比转数高于离心泵。

低于轴流泵，一般在300~500之间；流量比轴流泵小、比离心泵大；扬程比轴流泵高、比离心泵低。

（3）旋涡泵。

旋涡泵又称涡流泵或再生泵。

它是靠叶轮旋转时使液体产生旋涡作用而吸入和排出液体的。

旋涡泵是一种小流量、高扬程的泵。

旋涡泵按结构的不同可分为一般旋涡泵、离心旋涡泵和自吸旋涡泵。

3、容积式泵的种类与特点（1）往复泵的种类、结构和用途往复泵是依靠在泵缸内作往复运动的活塞或塞柱来改变工作室的容积，从而达到吸入和排出液体。

往复泵与离心泵相比，有扬程无限高，流量与排出压力无关，具有自吸能力的特点，但缺点是流量不均匀。

1）电动往复泵。

2）蒸汽往复泵。

3）计量泵。

计量泵又叫定量泵、比例泵、可控制流量泵等。

它是一种流量可以调节的容积式泵，大多为往复式。

柱塞计量泵。

按泵缸数量又可分为单缸柱塞计量泵和多缸柱塞计量泵。

隔膜计量泵。

按隔膜缸头的形式不同可分为机械隔膜计量泵、柱塞隔膜计量泵、双隔膜计量泵、螺纹管式泵4种。

隔膜计量泵具有绝对不泄漏的优点，最适合输送和计量易燃易爆、强腐蚀、剧毒、有发射性和贵重液体。

除上述计量泵外，还有气动计量泵、高粘度计量泵和高温计量泵等。

（2）回转泵的种类、特点和用途回转泵是容积泵的一种，由于回转泵的转子是作回转运动而作功，所以习惯称为回转泵或转子泵。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十三节
轴流泵及混流泵
轴流泵（Axial-Flow Pump）及混流 泵（Mixed-Flow Pump ）
轴流泵及混流泵都是叶片式水泵中比转数
较高的一种泵。特点都是属于中、大流量， 中、低扬程。
应用：大型工厂、火力发电厂、热电站的
循环水泵站，城市雨水防洪泵站、大型污 水泵站以及象引滦入津工程中的一些大型 提升泵站等等。
混流式潜水泵等。
潜水泵构造
湿式潜水给水泵 其构造由电机、水
泵、带导杆的自动 耦合装置和带支座 的出水弯管组成。
六、污水泵
与清水泵的不同处在于：

叶轮的叶片少，流道宽，便于输送带有纤维
WQ型潜水排污泵
其流量范围为1~2000m3/h，扬程范围为
Sh型泵
Sh型泵的特点
Sh型泵、SA型、S型泵的结构形式相类似 它们共同的特点是
泵的吸入口与压出口均在泵轴心线的下方， 检修时只要松开泵盖接合面的螺母，即可揭 开泵盖，可将全部零件拆下，不必移动电动 机和管路。 从电机方向看泵，泵为逆时针旋转，按用户 要求，也可改为顺时针方向旋转。

二、Sh(SA)系列单级双吸式离心泵
Sh(SA)系列单级双吸式离心泵
在城镇给水、工矿企业的循环用水、农田排灌、
防洪排涝等方面应用十分广泛，是给水排水工 程中最常用的一种水泵。
目前，常见的流量为90-20000m3/h，扬程为
10-100mH2O。
按泵轴的安装位置不同，有卧式和立式两种。
400m3/h)．扬程范围为5-125m。 标准化程度高，泵的效率达到国际水平。
IS型单级单吸式离心泵
供输送温度不超过80℃的 清水。
IS泵型号含义
IS100-65-250A
IS —采用ISO国际标准的单级单吸清水离心 泵； 100—水泵吸入口直径； 65—水泵压出口直径[mm)； 250—叶轮直径； A—叶轮第一次切削。

轴流泵的性能特点（续）
(2)Q—N曲线也是陡降曲线，当Q＝0，
其轴功率N0＝(1.2—1.4) Nd ，Nd为设计 工况时的轴功率。

轴流泵启动时，应当在闸阀全开情况下来启 动电动机，一般称为“开闸启动”。
轴流泵的性能特点（续）
(3)Q-η曲线呈驼峰形。

高效率工作的范围很小，流量在偏离设计工况点 不远处效率就下降很快。 采用闸阀调节流量是不利的。

Sh型泵
Sh型泵型号说明
三、D(DA)系列分段多级式离心泵
这种泵相当于将几个叶轮同时安装在一根轴上
串联工作级数。 多级泵扬程在100-650mH20范围内，流量在5720m3/h范围内。
D(DA)系列分段多级式离心泵 型号含义
100D16A×12 型
100 - 泵吸入口直径„mm)； D - 单吸多级分段式； 16 - 单级扬程； A - 同一台泵叶轮被切削 12 - 水泵级数(叶轮数)
轴流泵的工作原理（续）
具有冀型断面的叶片，
在水中作高速旋转时， 水流相对于叶片就产生 了急速的绕流，如上所 述，叶片对水将施以力 Pf，在此力作用下．水 就被压升到一定的高度 上去。
三、轴流泵的性能特点
(1)扬程随流量的减小而剧烈增大，Q-H
曲线陡降，并有转折点。

流量较小时，在叶轮叶片的进口和出口处产 生回流，水流多次重复得到能量，类似于多 级加压状态，所以扬程急剧增大。 回流又使水流阻力损失增加，从而造成轴功 率增大的现象，一般空转扬程H0约为设计工 况点扬程的1.5—2倍。
四、混流泵
混流泵根据其压水室的不同，通常可分为
蜗壳式和导叶式两种。
从外形上看， 蜗壳式与单吸式离心泵相似， 导叶式与立式轴流泵相似。 混流泵叶轮工作原理是介于离心泵和轴流
泵之间的一种过渡形式。
蜗壳式混流泵
导叶式混流泵
性能范围： 流量:1300~100000m3/h 扬程:5~30m 口径:350~3000mm
深井泵 型号意义：
例如6JD—28×11型

6——适用井径为6in及6in以上； JD——深井多级泵； 28——额定流量为28m3/h 11——表示叶轮级数。
五、潜水泵
潜水泵的特点是
机泵一体化，可 长期潜入水中运 行。
潜水泵 分类
按其用途分，有给水泵和排污泵；
按其叶轮形式分，有离心式，轴流式及
(4)轴和轴承：
(5)密封装置
二、轴流泵的工作原理
轴流泵的工作是以空气动力学中机翼的升力理
论为基础的。 其叶片与机翼具有相似形状的截面，一般称这 类形状的叶片为翼型。
轴流泵的工作原理
由于沿翼型下表面的路程要比翼型上表面路程
长一些，因此，流体沿翼型下表面的流速要比 沿冀型上表面流速大。 相应地，翼型下表面的压力将小于上表面，流 体对冀型将有一个由上向下的作用力P。 同样翼型对于流体也特产生一个反作用力Pf， Pf=P。
为了消除轴向推力，
通常在水泵最后一级， 安装平衡盘装置。
四、JD(J)系列深井泵
深井泵是用来抽升深井地下水的。
主要由三部分组成：
(1)包括滤网在内泵的工作部分 (2)包括泵座和传动轴在内的扬 水管部分； (3)带电动机的传动装置部分。

这类泵实际上是一种立式单吸分段式多
级离心水泵。
2~50m水柱，功率范围为1~160kw。
QW(WQ)型无堵塞潜水排污泵
本章完！

中开式多级离心泵
多级式离心泵构造
这类多级泵的泵体是分段式的，由一个前段，
一个后段和数个中段所组成，用螺栓连结成一 整体。
它的叶轮都是单吸式的，吸入口朝向一边。
水从一个叶轮流入另一个叶轮，以及把动能转
化为压能的作用是由导流器来进行的。
D型泵结构
多级式离心泵构造-导流器
多级式离心泵-轴向力的平衡
本节完！
第十四节
给水排水工程中常用的 叶片泵
叶片泵按构造形式分类
卧式泵、立式泵；
清水泵、污水泵； 有按泵壳的接缝分为
水平接缝(中开式)的泵 垂直接缝(分段式)的泵；
单级泵、多级泵
IS型单级卧式泵
立式泵
多级分段式泵
一、IS系列单级单吸式离心泵
性能分布合理(流量范围为6.3-

一般只采取改变叶片装置角β的方法来改变其性 能曲线，故称为变角调节。
大型全调式轴流泵，为了减小水泵的启动功率， 通常在启动前先关小叶片的β角，待启动后再逐 渐增大β角。
轴流泵的性能特点（续）
(4)在水泵样本中，轴流泵的吸水性能，
一般是用汽蚀余量来表示的。

由于轴流泵的比转数ns较大，所以轴流泵的流 量较大．气蚀余量也很大，有的甚至达到12m， 叶轮进入水下才能工作，安装高度通常为负值。
一、轴流泵的基本构造
轴流泵可以垂直安装(立式)和水平安装(卧
式)，也可以倾斜安装(斜式)。
ZWB(Q)型卧式轴流泵 ZLB(Q)型立式轴流泵 流量:500~220000m3/h 扬程:1.0~10m
ZXB(Q)型斜式轴流泵
轴流泵基本部件
(1)吸入管 (2)叶轮 叶轮按其调节的可能性，可以分为固定式、半调 式和全调式3种 (3)导叶 把叶轮中向上流出的水流旋转运动变为轴向运动。 一般轴流泵中有6-13片导叶。
