目录4一、工程概况及特点 ------------------1、工程概况 --------------------------- 42、设计依据 -------------------------- 43、本设计依据的国家及行业规范------------- 44、技术特性 --------------------------- 55、设计气象条件------------------------ 76、工程承包方式及范围------------------ 7二、施工现场组织机构 ------------------ 81、项目管理组织机构关系-------------------- 82、施工现场组织机构设置图----------------- 83、各部门及人员的主要职责----------------- 9三、 ----------------------------------- 施工方案11 1施工准备-------------------------------------- 112、材料准备 ----------------------------------- 123、施工力量配置-------------------------------- 164、施工工序总体安排--------------------------- 175、特殊工序施工方法--------------------------- 176、工程成本控制措施--------------------------- 17四、 -------------------------- 工期及施工进度计划181、工期规划及要求----------------------------- 182、本工程要求的合同工期---------------- 183、施工进度计划----------------------- 44、工期保证措施------------------ 45、施工进度计划横道图------------------- 206、施工进度计划网络图------------------------ 21五、质量目标、质量保证体系及技术组织措施-------- 221、质量目标------------------------------------- 222、---------------------------- 主要质量职责223、质量管理措施--------------------------------- 234、主要施工技术质量管理制度------------------ --------------- 26六、施工技术管理 -------------------------1 、原材料及器材检验----------------------------2、电杆组立与绝缘子安装 ----------------------- 313、拉线安装----------------------------------- 334、接户线--------------------------------------- 345、接地工程------------------------------------- 386、接地工程------------------------------------- 39七、安全目标、安全保证体系管理措施------401、安全管理目标------------------------------- 402、安全生产组织机构及主要职责 ----------------- 413、安全管理制度444、安全管理措施及特殊工序控制措施-------------- 45八、 ------------------------------ 工程分包的管理48九、 ---------------- 环境保护、水土保持及文明施工481 、加强文明施工管理，严格保护环境------------- 482、文明施工考核管理---------------------------- 50十.计划、统计和信息管理----------------------- 501、计划、统计报表 --------------------------- 512、信息管理----------------------------------- 51施工组织设计一、工程概况及特点1.工程概况云南电网公司昭通供电局2010年第一批10kV及以下中西部农网完善、无电地区电力建设工程(昭阳区二)包括23个行政村、73个自然村，新建10kV线路100.90km，低压线路172.7km，配电变压器83台，新增容量7.80MVA，改造一户一表4474户。

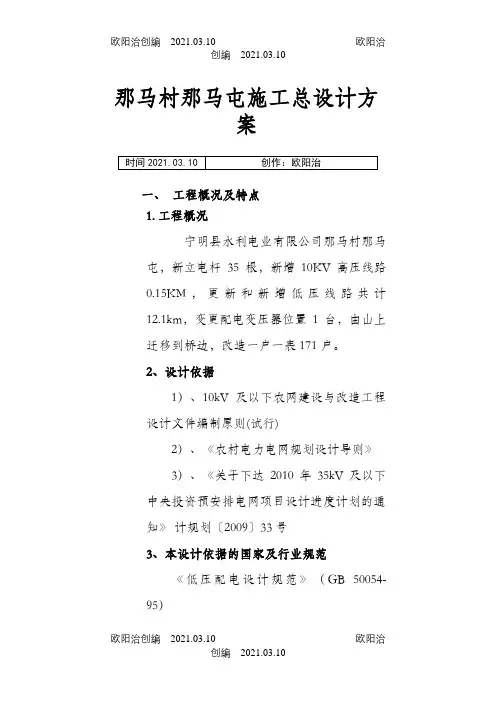

2、设计依据1)、10kV及以下农网建设与改造工程设计文件编制原则(试行)2、、《农村电力电网规划设计导则》3)、《关于下达2010年35kV及以下中央投资预安排电网项目设计进度计划的通知》计规划〔2009〕33号3、本设计依据的国家及行业规范《低压配电设计规范》(GB 50054-95 )《66kV及以下架空电力线路设计规范》(GB 50061-97 )《电力工程电缆设计规范》(GB 50217-2007 )《10kV及以下架空配电线路设计技术规范》(DL/T5220-2005 )《农村电网建设与改造技术导则》(DL/T5131-2001 )«35kV及以下架空电力线路抗冰加固技术导则》中国南方电网公司《110千伏及以下配电网规划指导原则》《110kV及以下配电网装备技术导则》云南电网公司城农网工程《10kV及以下架空线路通用设计图集》云南电网公司《35kV及以下城农网工程设计控制条件》云南电网公司《城农网10kV及以下配电线路通用设计V3.0 （试行）》。
4、技术特性1 ）、电压等级：10kV、0.4kV、0.22kV。
2）、回路数：10kV炎山二回主干线2#至9#与10kV炎山三回主干线2#至9#为同杆（塔）双回路架设，其余架空线路均为单回路架设。
3）、导线型号：10kV架空导线选用LGJ-120/20、LGJ-70/10、LGJ-50/8型钢芯铝绞线；0.4kV架空线路选用LGJ-70/10、LGJ-50/8型钢芯铝绞线；0.22kV 架空线路选用LGJ-50/8、LGJ-35/6型钢芯铝绞线；建筑密度高、通道狭窄、绿化、行道树等安全距离不能满足运行要求则选用JKLYJ型架空绝缘线；接户线选用BLV-25、BLV-16、BLV-10型绝缘铝塑线。
4）、设备：10kV配电变压器：S11及以上节能环保型和SH15型非晶合金变压器；10kV避雷器：HY5WS-17/50GY 氧化锌避雷器；10kV 跌落式熔断器：HPRWG-10GF/200 ；杆上配电变压器低压侧采用JP柜出线。
5）、绝缘子：10kV线路耐张选用2片XP-70悬式绝缘子，直线和跳线选用针式绝缘子。
0.4kV 和0.22kV线路耐张选用1片XP-4.5悬式绝缘子，直线选用蝶式绝缘子，跳线选用针式绝缘子。
具体组合如下：A、10kV耐张杆：2 X XP-70悬式绝缘子串；10kV直线杆：P-15T、P-15M、P-10M 针式绝缘子。
B、0.4kV、220V耐张杆：1 X XP-4.5悬式绝缘子;0.4kV、220V直线杆及低压接户线：ED-1、ED-2、PD-1M ;0.4kV、220V 墙体布线：ED-1、ED-2。
另外根据南方电网公司规定和运行单位要求，低压线（四线、二线）中的零线所采用的绝缘子需用棕色区分，施工时应特别注意。
C、“一户一表”所用电能表选用5〜40A电表，相应的双极刀闸选用HK1-60/2/220V ;漏电开关选用工作电压220V，工作电流》32A，对地漏电动作电流w 30mA ;接户线选用聚氯乙烯绝缘线，铝芯导线截面选用不低于10mm 2。
6）、金具本设计所选金具为国家标准金具。
本设计选用金具如下表：7 ）、防雷接地本工程接地性质分为工作接地、保护接地和防雷接地。
接地设备有杆塔接地、线路避雷器接地、变压器接地、低压三相四线制架空线路终端杆重复接地。
A、杆塔防雷接地本工程水泥电杆横担和铁塔均采浅埋闭合式环形接地体，接地体的接地线均为©12镀锌圆钢。
铁塔的工频接地电阻不大于10 Q,水泥电杆横担接地电阻不作要求。
B、避雷器、变压器接地本工程变压器杆、避雷器和设备壳体等均应接地。
接地装置材料型号、接地方式等按施工图施工。
接地电阻为：容量在100kVA及以下的变压器，工频接地电阻不大于10 Q;容量为100kVA以上的变压器，工频接地电阻不大于4 Q。
C、三相四线制架空线路终端杆重复接地本工程三相四线制终端杆要求全部重复接地，接地装置材料型号、接地方式等按施工图施工。
工频接地电阻要求与其相应的变压器接地装置的接地电阻相同，且重复接地不应少于3组。
8）、杆塔：钢筋混凝土锥形电杆、焊接角钢铁塔。
9）、基础：钢筋混凝土预制拉线盘。
铁塔基础采用钢筋混凝土现浇基础。
10 ）、变压器安装方式采用柱上安装。
5、设计气象条件根据昭通市气象情况，本工程设计气象条件采用云南省H级典型气象区，特殊气象条件下可参照云南省H级典型气象区进行设计。
云南省典型气象区参数列表如下:设计气象条件组合表6、工程承包方式及范围：承包方式：包工半包料(除甲方供应的设备、材料外)。
工程承包范围及内容：2010年无电地区电力建设工程昭阳区10kV及以下工程线路的架设，配电变压器安装，户表安装。
质量要求：达标投产，争创精品工程工期要求：2010年5月30日开工至2010年11月30日竣工二、施工现场组织机构1、项目管理组织机构关系1.1计划投入的施工队伍若我公司中标，我公司根据多年施工经验，将选派公司具有一流的施工技术和丰富的施工管理经验的队伍，组成项目经理部，承担本工程施工任务.选择技术过硬、施工经验丰富、业务能力高的作业人员组成九个施工队，按要求、优质、高效地完成本标段工程任务。
1.2项目管理组织结构施工现场设项目经理部，项目经理受公司总经理委托，在施工现场对本工程项目的实施过程进行组织、管理和协调。
2、施工现场组织机构设置图2010年无电地区电力建设工程昭阳区10KV及以下工程项目经理：3、各部门及人员的主要职责 3.1项目经理代表企业实施施工项目管理，贯彻执行国家法律、法规、方针、政策和强 制性标准，执行企业的管理制度，维护企业的合法权利。
全面履行“项目管理 责任书”的任务，实现施工任务书和本“项目组织措施”中的进度目标、质量 目标、安全目标和成本目标。
组织编制项目实施规划，按照业主和监理要求， 代表公司负责履行本工程合同，负责组织生产，保证产品符合业主和监理要求。
